JEEP RENEGADE 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

средствами (на дисплее приборной
панели появляется сообщение “Adaptive
Cruise Control”);
режим «Электронный Cruise Control»поддержания автомобиля на
постоянной заданной скорости.
Чтобы изменить режим работы, нажмите
на кнопку, расположенную на рулевом
колесе (см. описание на следующих
страницах).
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
СИСТЕМЫ ADAPTIVE CRUISE
CONTROL
Включение
Для включения устройства нажмите и
отпустите кнопку
РИС. 115Устройство не может быть активировано
при включенном приводе 4WD LOW.
ПРЕДУПРЕЖД ЕНИЕ Опасно оставлять
устройство включенным, когда оно не
используется – существует риск его
непреднамеренной настройки и потери
контроля над автомобилем по причине
непредвиденного превышения
скорости.
Выключение
Для отключения включенного устройства
нажмите и отпустите кнопку
.На
дисплее появляется соответствующее
сообщение.
НАСТРОЙКА НУЖНОЙ
СКОРОСТИ
Настройка устройства может
производиться только на скорости выше
30 км/ч (или 20 миль/ч для рынков с
панелью приборов со шкалой в милях/ч) и
ниже 160 км/ч (или 100 миль/ч для рынков
с панелью приборов со шкалой в
милях/ч).
Когда автомобиль достигнет желаемой
скорости, нажмите и отпустите кнопку
SET + или SET, чтобы задать скорость,
равную текущей: на дисплее появится
заданная скорость. После этого снимите
ногу с педали акселератора.Систему невозможно настраивать:
при нажатой педали тормоза;при перегретыхтормозах;при включенном электрическом
стояночном тормозе;
когда рычаг переключения передач
находится в положении Р (парковка), R
(задний ход) или N (нейтральное
положение) (модели с автоматической
коробкой передач или автоматической
коробкой передач с двойным
сцеплением);
когда рычаг переключения передач
находится в положении (R) (задний ход),
в нейтральном или в 1-м положении
(включена первая передача) (модели с
механической коробкой передач);
при нажатии сцепления (модели с
механической коробкой передач);
когда обороты двигателя превышают
максимальный порог (как для моделей с
механической коробкой передач, так и
для моделей с автоматической коробкой
передач/автоматической коробкой
передач с двойным сцеплением) или
находятся ниже минимального порога
(только для моделей с механической
коробкой передач);
когда скорость транспортного средства
находится за пределами диапазона
допустимыхдля настройки значений
скорости;
115J0A0917C
179

ESC (или ABS и другихсистем управления
устойчивостью);
при отключенной системе ESC;в процессе срабатывания
автоматического торможения системы
Forward Collision Warning Plus (где
предусмотрено);
при активном ограничителе скорости
Speed Limiter;
при включенном электронном Cruise
Control;
в случае неисправности самого
устройства;
при выключенном двигателе;в случае механических препятствий для
работы радиолокационного датчика (в
этом случае необходимо очистить
область бампера, где расположен датчик).
ПРЕДУПРЕЖД ЕНИЕ Устройство не
выключается, когда при нажатой педали
акселератора достигается более
высокая по сравнению с установленной
скорость (160 км/ч или 100 миль/ч, если
скорость на приборной панели
указывается в милях). В этих условиях
устройство может работать
неправильно, в связи с чем
рекомендуется его отключать.ИЗМЕНЕНИЕ СКОРОСТИ
Увеличение скорости
После настройки устройства можно
увеличить заданную скорость, удерживая
нажатой кнопку SET +.
При однократном нажатии на
кнопку SET +заданная скорость
увеличивается на 1 км/ч (или на 1 миль/ч,
если единица измерения установлена в
милях/ч). При каждом последующем
нажатии кнопки скорость увеличивается
на 1 км/ч (или на 1 миль/ч, если единица
измерения установлена в милях/ч).
При удерживании нажатой кнопки
SET +заданная скорость будет
увеличиваться шагами в 10 км/ч (или в 5
миль/ч, если единица измерения
установлена в милях/ч) вплоть до
отпускания кнопки. Увеличение заданной
скорости отображается на дисплее.
Уменьшение скорости
После настройки устройства можно
уменьшить заданную скорость, удерживая
нажатой кнопку SET –.
При однократном нажатии на
кнопку SET –заданная скорость
уменьшается на 1 км/ч (или на 1 миль/ч,
если единица измерения установлена в
милях/ч). При каждом последующем
нажатии кнопки скорость уменьшается на
1 км/ч (или на 1 миль/ч, если единица
измерения установлена в милях/ч).
При удерживании нажатой кнопки
SET –заданная скорость будет
уменьшаться шагами в 10 км/ч (или в 5
миль/ч, если единица измерения
установлена в милях/ч) вплоть до
отпускания кнопки. Уменьшение заданной
скорости отображается на дисплее.
УСКОРЕНИЕ ПРИ ОБГОНЕ
При движении с настроенным
устройством вслед за впереди идущим
автомобилем, устройство обеспечивает
дополнительное ускорение для
облегчения обгона, двигаясь на
повышенной скорости и включая левый
сигнал поворота (или правый на
праворульныхмоделях).
ВЫЗОВ ИЗ ПАМЯТИ
ЗАДАННОЙ СКОРОСТИ
После того, как система была
аннулирована, но не отключена, если
ранее была задана некоторая скорость,
просто нажмите на кнопку RES и снимите
ногу с педали акселератора, чтобы
вызвать эту скорость из памяти.
Система будет настроена на последнюю
сохраненную в памяти скорость.
Прежде чем вызывать из памяти
предварительно установленную скорость,
необходимо приблизиться к ней до того,
как нажмете и отпустите кнопку RES.
180
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
при текущем или только что
завершившемся срабатывании системы

УСТАНОВКА ДИСТАНЦИИ
МЕЖДУ ТРАНСПОРТНЫМИ
СРЕДСТВАМИ
Расстояние между собственным и впереди
идущим автомобилем можно изменять
путем выбора одной из следующих
настроек: 1 полоска (короткая), 2 полоски
(средняя), 3 полоски (длинная), 4 полоски
(максимальная). РИС. 116
Расстояния от движущегося впереди
автомобиля пропорциональны скорости.
Временной интервал по отношению к
движущемуся впереди автомобилю
остается постоянным и варьируется от
1-ой секунды (при установке на 1 отметку
для короткихрасстояний) до 2-хсекунд(при установке на 4 отметки для
максимальныхрасстояний).
При первом использовании устройства
расстояние настроено на 4 полоски
(максимальное). После изменения
расстояния водителем, новое расстояние
будет храниться в памяти даже после
отключения и повторного включения
системы.
Уменьшение расстояния
Чтобы уменьшить настройку расстояния,
нажмите и отпустите кнопку
.
Каждый раз при нажатии на кнопку
настройка расстояния уменьшается на
одну полоску (более короткая дистанция).
При отсутствии впереди идущих
автомобилей поддерживается заданная
скорость. При достижении наиболее
короткой дистанции, при каждом
дальнейшем нажатии будет
устанавливаться более длинная дистанция.
Автомобиль удерживает заданное
расстояние до техпор, пока:
предыдущий автомобиль не разгонится
до более высокой скорости, нежели
заданная;
предыдущий автомобиль не покинет
полосу или поле действия датчика
устройства адаптивного круиз-контроля
(Adaptive Cruise Control);
не изменится настройка расстояния;
116J0A0918C
181

не будет выключено/аннулировано
устройство адаптивного круиз-контроля
(Adaptive Cruise Control).
ПРЕДУПРЕЖД ЕНИЕ Максимальное
торможение, применяемое
устройством, ограничено. В любом
случае, водитель всегда может при
необходимости затормозить вручную.
ПРЕДУПРЕЖД ЕНИЕ Если устройство
определяет, что степень торможения
недостаточна для поддержания
требуемого расстояния, водителю
подается оповещение, посредством
отображения мигающей надписи
“BRAKE!” («Тормози!») на дисплее
водителю сообщается о приближении к
впереди идущему транспортному
средству. При этом система подаст
предупреждающий звуковой сигнал. В
этом случае целесообразно немедленно
затормозить в той степени, которая
необходима для поддержания
безопасного расстояния до впереди
идущего автомобиля.
ПРЕДУПРЕЖД ЕНИЕ Водитель должен
убедиться, что вдоль траектории
автомобиля нет пешеходов, других
автомобилей или объектов.Несоблюдение этихпредупреждений
может привести к несчастным случаям
или травмам.
ПРЕДУПРЕЖД ЕНИЕ Водитель несет
полную ответственность за то, чтобы
поддерживать безопасную дистанцию
до впереди идущего автомобиля,
соблюдая правила дорожного
движения, действующие в разных
странах.
ОТКЛЮЧЕНИЕ
Устройство выключается, а заданная
скорость сбрасывается при наличии
следующихусловий:
при нажатии на кнопкусистемы
Adaptive Cruise Control;
при нажатии на кнопкуэлектронной
системы Cruise Control;
при нажатии на кнопку Speed Limiter;при переводе замка зажигания в
положение STOP;
при включении режима 4WD LOW.
Устройство аннулируется (сохраняя
сохраненную в памяти заданную скорость
и расстояние):
при нажатии на кнопку CANC;при наличии условий, приведенныхв
параграфе "Настройка желаемой
скорости";
когда скорость транспортного средства
опускается ниже минимальной задаваемойскорости (например, в присутствии
медленно движущихся транспортных
средств).
Если эти условия возникают во время
замедления системы по отношению к
движущемуся впереди транспортному
средству, система, при необходимости,
может продолжать замедление даже
после аннуляции или отключения в
пределахминимальной задаваемой
системой скорости.
РЕЖИМ ЭЛЕКТРОННОГО
КРУИЗ-КОНТРОЛЯ (CRUISE
CONTROL)
В дополнение к режиму адаптивного
круиз-контроля (Adaptive Cruise Control -
ACC) имеется режим электронного
круиз-контроля для движения на
постоянной скорости.
Если на автомобиле имеется адаптивный
круиз-контроль (Adaptive Cruise Control -
ACC), электронный круиз-контроль
работает так же, как АСС (при нажатии на
кнопку
круиз-контроля (Cruise
Control)), за исключением следующих
функций:
не поддерживает расстояние до
впереди идущего автомобиля;
в случае перекрытия
радиолокационного датчика устройство
продолжает функционировать.
Прежде чем вызывать из памяти
182
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ

предварительно установленную скорость,
необходимо приблизиться к ней до того,
как нажмете и отпустите кнопку RES.
ВНИМАНИЕ!
134)Всегда будьте предельно осторожны во
время вождения, чтобы быть готовыми
задействовать тормоза в случае
необходимости.
135)Система является лишь помощником
при управлении автомобилем: водитель
всегда должен быть внимательным во время
управления. Ответственность за
управлением всегда лежит на водителе,
который должен учитывать условия
дорожного движения для вождения в условиях
полной безопасности. Водитель всегда
должен сохранять безопасную дистанцию до
идущего впереди автомобиля.
136)Устройство не реагирует на
пешеходов, транспортные средства,
следующие в противоположном или
поперечном направлении и стационарные
объекты (например, транспортное
средство, застрявшее в пробке или
нуждающееся в ремонте).137)Устройство не в состоянии
учитывать дорожные условия,
интенсивность потока, погоду и плохую
видимость (например, присутствие тумана).
138)Устройство не всегда полностью
распознает сложные дорожные условия,
которые могут привести к неправильной
оценке или к невыполнению оценки
безопасного расстояния, которое следует
сохранять.
139)Устройство не в состоянии
прикладывать максимальное тормозное
усилие к транспортному средству, поэтому
оно не останавливается полностью.
ПРЕДУПРЕЖДЕНИЕ
54)Функции системы могут быть
недоступны или ограничены ввиду особых
погодных условий, так как сильный ливень,
град, густой туман или обильный снегопад.
55)Во избежание нарушения работы
датчика не размещайте на бампере наклеек,
дополнительных фар или любых других
предметов.
56)Работа системы может быть нарушена
вследствие любых структурных изменений,
как то изменения передней части кузова,
замена шин или перевозка грузов,
превышающих допустимые значения масс.57)Неквалифицированный ремонт передней
части кузова (к примеру, бампера или рамы)
может привести к смещению радарного
датчика и нарушению его работы. Для
осуществления данных ремонтных работ
обращайтесь в сервисный центр Jeep.
58)Не вмешивайтесь в устройство и
работу датчика и расположенной на
ветровом стекле видеокамеры. В случае
обнаружения неисправности радарного
датчика следует обратиться в сервисный
центр Jeep.
59)Избегайте использования моечных
установок высокого давления для очистки
нижней передней части кузова: особенно в
месте расположения электрического
соединителя системы.
183

60)Будьте внимательны при ремонте и
покраске зон около датчика (а именно
прикрывающей датчик накладки в левой
части бампера). В случае лобовых
столкновений датчик может
автоматически отключаться; при этом на
дисплее появляется сигнал о необходимости
отремонтировать датчик. Отключайте
систему даже при отсутствии сигналов о
неисправности, если имеются подозрения о
нарушении положения радарного датчика
(например, из-за лобовых столкновений на
низкой скорости, как при парковочных
маневрах). В этом случае необходимо
обратиться в сервисный центр Jeep для

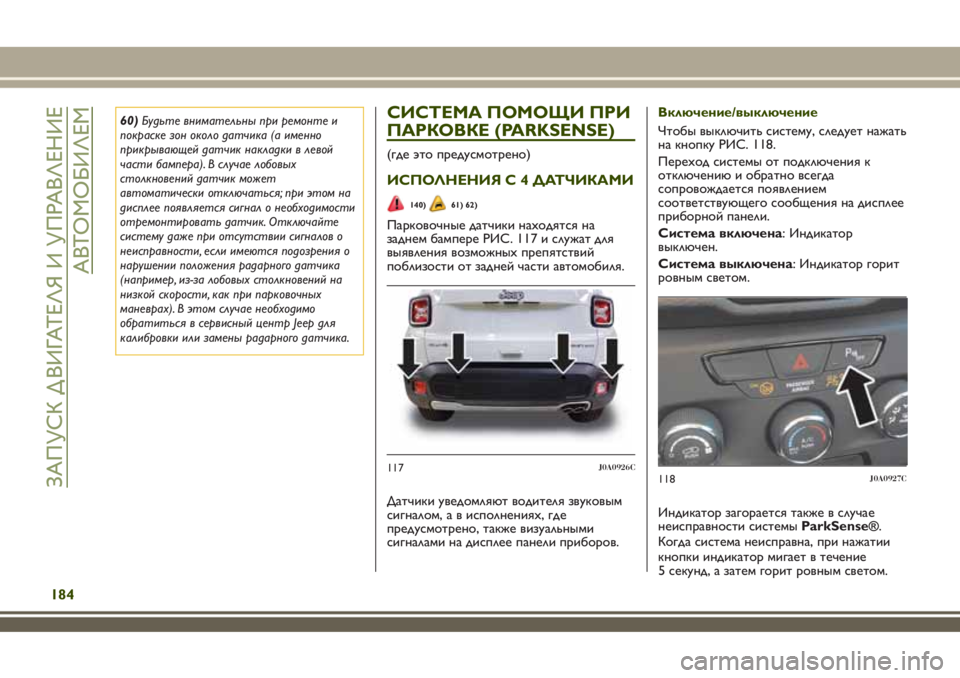

калибровки или замены радарного датчика.СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ (PARKSENSE)
(где это предусмотрено)
ИСПОЛНЕНИЯС4ДАТЧИКАМИ
140)61) 62)
Парковочные датчики находятся на
заднем бампере РИС. 117 и служат для
выявления возможныхпрепятствий
поблизости от задней части автомобиля.
Датчики уведомляют водителя звуковым
сигналом, а в исполнениях, где
предусмотрено, также визуальными
сигналами на дисплее панели приборов.Включение/выключение
Чтобы выключить систему, следует нажать
на кнопку РИС. 118.
Переход системы от подключения к
отключению и обратно всегда
сопровождается появлением
соответствующего сообщения на дисплее
приборной панели.
Система включена: Индикатор
выключен.
Система выключена: Индикатор горит
ровным светом.
Индикатор загорается также в случае
неисправности системыParkSense®.
Когда система неисправна, при нажатии
кнопки индикатор мигает в течение
117J0A0926C118J0A0927C
184
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
5 секунд, а затем горит ровным светом.

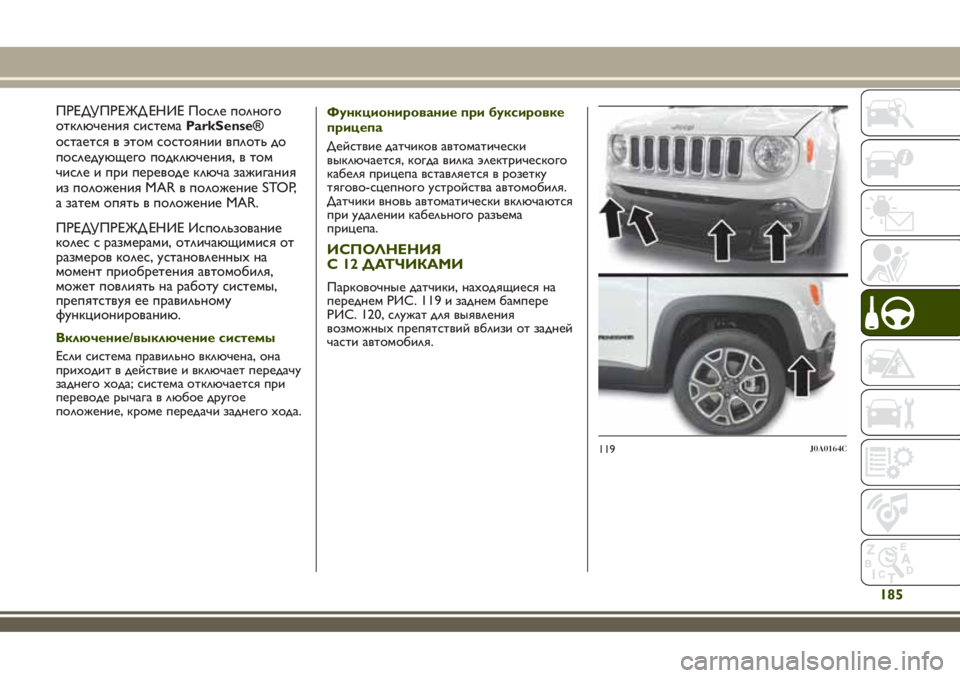

ПРЕДУПРЕЖД ЕНИЕ После полного
отключения системаParkSense®
остается в этом состоянии вплоть до
последующего подключения, в том
числе и при переводе ключа зажигания
из положения MAR в положение STOP,
а затем опять в положение MAR.
ПРЕДУПРЕЖД ЕНИЕ Использование
колес с размерами, отличающимися от
размеров колес, установленныхна
момент приобретения автомобиля,
может повлиять на работу системы,
препятствуя ее правильному
функционированию.
Включение/выключение системы
Если система правильно включена, она
приходит в действие и включает передачу
заднего хода; система отключается при
переводе рычага в любое другое
положение, кроме передачи заднего хода.Функционирование при буксировке
прицепа
Действие датчиков автоматически
выключается, когда вилка электрического
кабеля прицепа вставляется в розетку
тягово-сцепного устройства автомобиля.
Датчики вновь автоматически включаются
при удалении кабельного разъема
прицепа.
ИСПОЛНЕНИЯ
С 12 ДАТЧИКАМИ
Парковочные датчики, находящиеся на
переднем РИС. 119 и заднем бампере
РИС. 120, служат для выявления
возможныхпрепятствий вблизи от задней
части автомобиля.
119J0A0164C
185

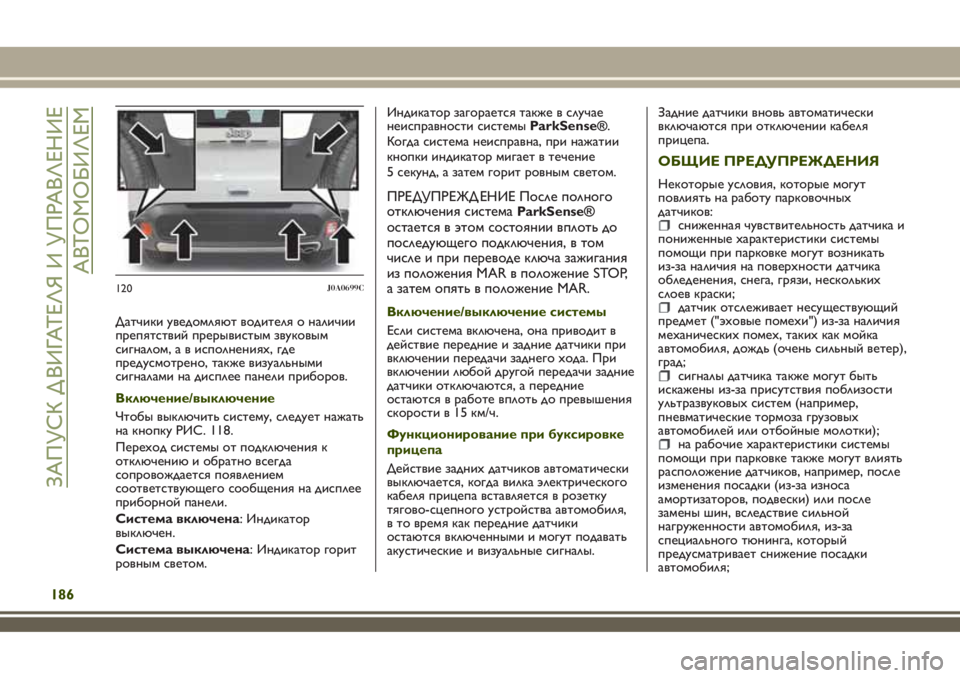

Датчики уведомляют водителя о наличии
препятствий прерывистым звуковым
сигналом, а в исполнениях, где
предусмотрено, также визуальными
сигналами на дисплее панели приборов.
Включение/выключение
Чтобы выключить систему, следует нажать
на кнопку РИС. 118.
Переход системы от подключения к
отключению и обратно всегда
сопровождается появлением
соответствующего сообщения на дисплее
приборной панели.
Система включена: Индикатор
выключен.
Система выключена: Индикатор горит
ровным светом.Индикатор загорается также в случае
неисправности системыParkSense®.
Когда система неисправна, при нажатии
кнопки индикатор мигает в течение
5 секунд, а затем горит ровным светом.
ПРЕДУПРЕЖД ЕНИЕ После полного
отключения системаParkSense®
остается в этом состоянии вплоть до
последующего подключения, в том
числе и при переводе ключа зажигания
из положения MAR в положение STOP,
а затем опять в положение MAR.
Включение/выключение системы
Если система включена, она приводит в
действие передние и задние датчики при
включении передачи заднего хода. При
включении любой другой передачи задние
датчики отключаются, а передние
остаются в работе вплоть до превышения
скорости в 15 км/ч.
Функционирование при буксировке
прицепа
Действие заднихдатчиков автоматически
выключается, когда вилка электрического
кабеля прицепа вставляется в розетку
тягово-сцепного устройства автомобиля,
в то время как передние датчики
остаются включенными и могут подавать
акустические и визуальные сигналы.Задние датчики вновь автоматически
включаются при отключении кабеля
прицепа.
ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ
Некоторые условия, которые могут
повлиять на работу парковочных
датчиков:
сниженная чувствительность датчика и
пониженные характеристики системы
помощи при парковке могут возникать
из-за наличия на поверхности датчика
обледенения, снега, грязи, нескольких
слоев краски;
датчик отслеживает несуществующий
предмет ("эховые помехи") из-за наличия
механических помех, таких как мойка
автомобиля, дождь (очень сильный ветер),
град;
сигналы датчика также могут быть
искажены из-за присутствия поблизости
ультразвуковыхсистем (например,
пневматические тормоза грузовых
автомобилей или отбойные молотки);
на рабочие характеристики системы
помощи при парковке также могут влиять
расположение датчиков, например, после
изменения посадки (из-за износа
амортизаторов, подвески) или после
замены шин, вследствие сильной
нагруженности автомобиля, из-за
специального тюнинга, который
предусматривает снижение посадки
автомобиля;
120J0A0699C
186
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ

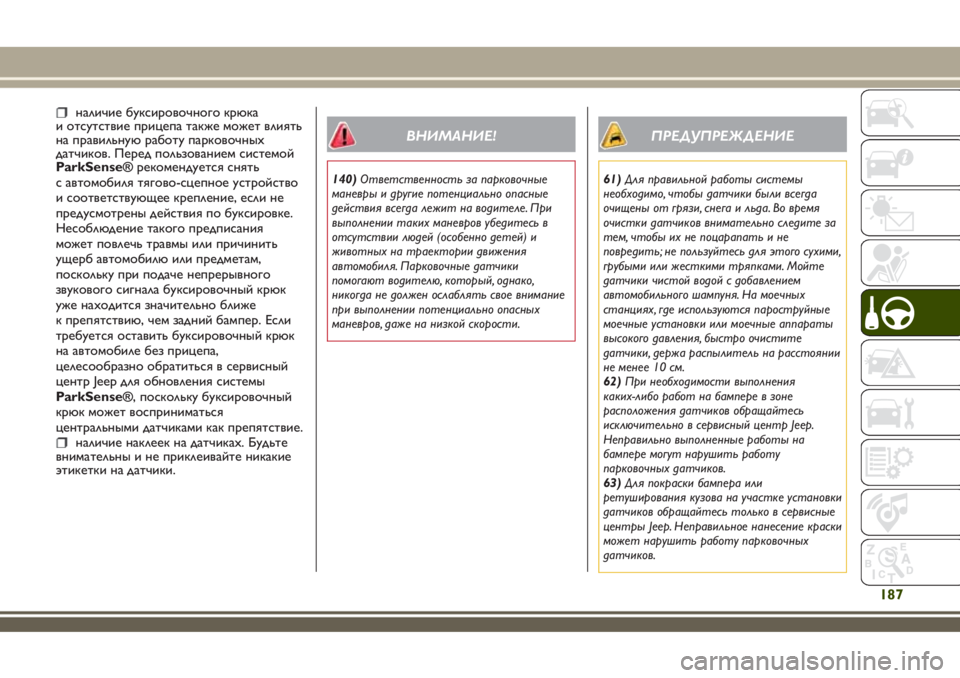

наличие буксировочного крюка
и отсутствие прицепа также может влиять
на правильную работу парковочных
датчиков. Перед пользованием системой
ParkSense®рекомендуется снять
с автомобиля тягово-сцепное устройство
и соответствующее крепление, если не
предусмотрены действия по буксировке.
Несоблюдение такого предписания
может повлечь травмы или причинить
ущерб автомобилю или предметам,
поскольку при подаче непрерывного
звукового сигнала буксировочный крюк
уже находится значительно ближе
к препятствию, чем задний бампер. Если
требуется оставить буксировочный крюк
на автомобиле без прицепа,
целесообразно обратиться в сервисный
центр Jeep для обновления системы
ParkSense®, поскольку буксировочный
крюк может восприниматься
центральными датчиками как препятствие.
наличие наклеек на датчиках. Будьте
внимательны и не приклеивайте никакие
этикетки на датчики.
ВНИМАНИЕ!
140)Ответственность за парковочные
маневры и другие потенциально опасные
действия всегда лежит на водителе. При
выполнении таких маневров убедитесь в
отсутствии людей (особенно детей) и
животных на траектории движения
автомобиля. Парковочные датчики
помогают водителю, который, однако,
никогда не должен ослаблять свое внимание
при выполнении потенциально опасных
маневров, даже на низкой скорости.
ПРЕДУПРЕЖДЕНИЕ
61)Для правильной работы системы
необходимо, чтобы датчики были всегда
очищены от грязи, снега и льда. Во время
очистки датчиков внимательно следите за
тем, чтобы их не поцарапать и не
повредить; не пользуйтесь для этого сухими,
грубыми или жесткими тряпками. Мойте
датчики чистой водой с добавлением
автомобильного шампуня. На моечных
станциях, где используются пароструйные
моечные установки или моечные аппараты
высокого давления, быстро очистите
датчики, держа распылитель на расстоянии
не менее 10 см.
62)При необходимости выполнения
каких-либо работ на бампере в зоне
расположения датчиков обращайтесь
исключительно в сервисный центр Jeep.
Неправильно выполненные работы на
бампере могут нарушить работу
парковочных датчиков.
63)Для покраски бампера или
ретуширования кузова на участке установки
датчиков обращайтесь только в сервисные
центры Jeep. Неправильное нанесение краски
может нарушить работу парковочных
датчиков.
187

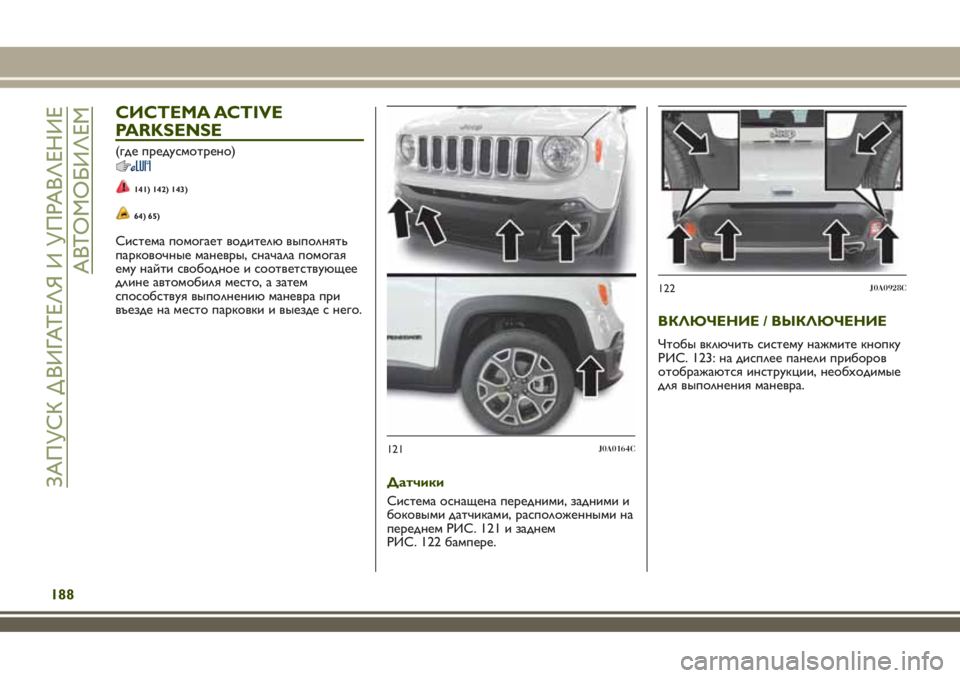

СИСТЕМА ACTIVE
PARKSENSE
(где предусмотрено)
141) 142) 143)
64) 65)
Система помогает водителю выполнять
парковочные маневры, сначала помогая
ему найти свободное и соответствующее
длине автомобиля место, а затем
способствуя выполнению маневра при
въезде на место парковки и выезде с него.
Датчики
Система оснащена передними, задними и
боковыми датчиками, расположенными на
переднем РИС. 121 и заднем
РИС. 122 бампере.
ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ
Чтобы включить систему нажмите кнопку
РИС. 123: на дисплее панели приборов
отображаются инструкции, необходимые
для выполнения маневра.
121J0A0164C
122J0A0928C
188
ЗАПУСК Д ВИГАТЕЛЯ И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
