ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
Проколота шина или не горит лампочка?
Может случиться, что какие-либо
неисправности мешают поездке.
На страницах, посвященных чрезвычайным
ситуациям, можно найти информацию,
которая поможет самостоятельно и
спокойно выйти из критических положений.
В аварийных случаях рекомендуется
звонить по телефону горячей линии,
указанному в гарантийной книжке.
Вы также можете позвонить по общему
национальному или международному номеру
горячей линии, чтобы найти ближайший
сервисный центр.АВАРИЙНЫЕ ОГНИ...........210
ЗАМЕНА ЛАМПЫ.............211
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ.....220
ЗАМЕНА КОЛЕСА............229
Комплект TIREKIT.............236
АВАРИЙНЫЙ ЗАПУСК.........240
СИСТЕМА БЛОК ИРОВК И ПОДАЧИ
ТОПЛИВА.................242
РАЗБЛОК ИРОВКА РЫЧАГА АК ПП . .242
РАЗБЛОК ИРОВКА РЫЧАГА
АВТОМАТИЧЕСКОЙ КОРОБК И
ПЕРЕДАЧ С Д ВОЙНЫМ
СЦ ЕПЛЕНИЕМ..............245
БУКСИРОВКА НЕИСПРАВНОГО
АВТОМОБИЛЯ..............247
БУКСИРОВКА АВТОМОБИЛЯ.....247
209

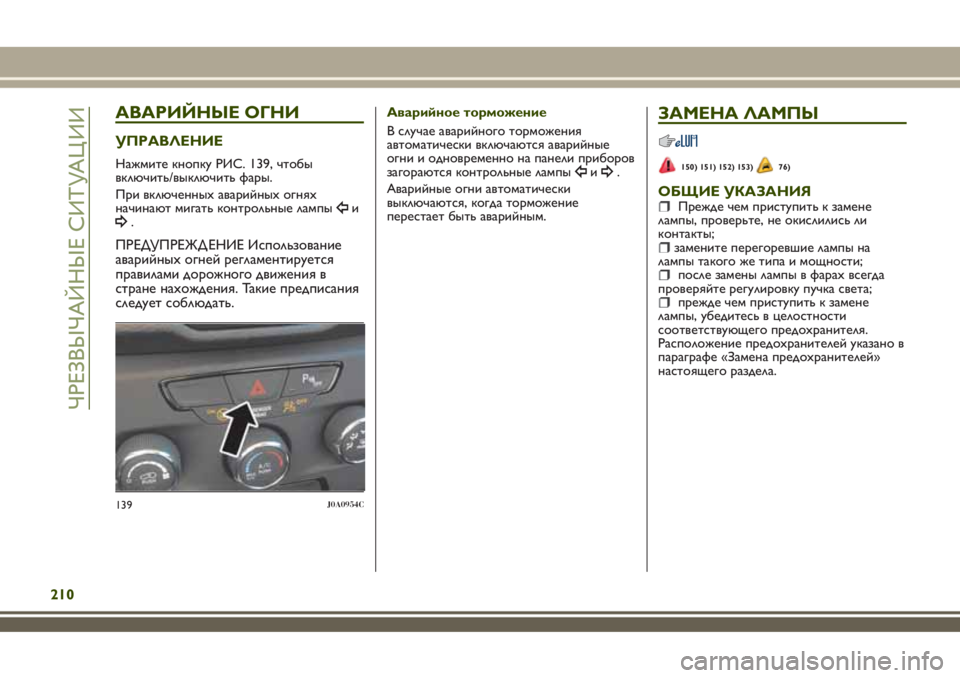

АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопку РИС. 139, чтобы
включить/выключить фары.
При включенныхаварийныхогнях
начинают мигать контрольные лампы
и.
ПРЕДУПРЕЖД ЕНИЕ Использование
аварийныхогней регламентируется
правилами дорожного движения в
стране нахождения. Такие предписания
следует соблюдать.
Аварийное торможение
В случае аварийного торможения
автоматически включаются аварийные
огни и одновременно на панели приборов
загораются контрольные лампы
и.
Аварийные огни автоматически
выключаются, когда торможение
перестает быть аварийным.
139J0A0954C
210
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
ЗАМЕНА ЛАМПЫ
150) 151) 152) 153)76)
ОБЩИЕ УКАЗАНИЯПрежде чем приступить к замене
лампы, проверьте, не окислились ли
контакты;
замените перегоревшие лампы на
лампы такого же типа и мощности;
после замены лампы в фарахвсегда
проверяйте регулировку пучка света;
прежде чем приступить к замене
лампы, убедитесь в целостности
соответствующего предохранителя.
Расположение предохранителей указано в
параграфе «Замена предохранителей»
настоящего раздела.

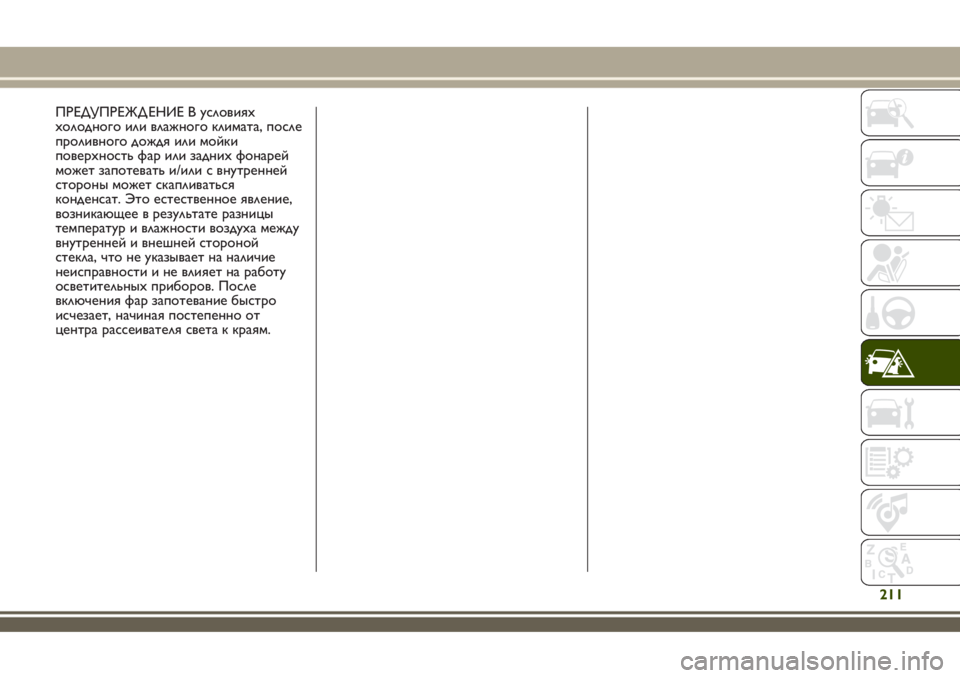

ПРЕДУПРЕЖД ЕНИЕ В условиях
холодного или влажного климата, после
проливного дождя или мойки
поверхность фар или задних фонарей
может запотевать и/или с внутренней
стороны может скапливаться
конденсат. Это естественное явление,
возникающее в результате разницы
температур и влажности воздуха между
внутренней и внешней стороной
стекла, что не указывает на наличие
неисправности и не влияет на работу
осветительныхприборов. После
включения фар запотевание быстро
исчезает, начиная постепенно от
центра рассеивателя света к краям.
211

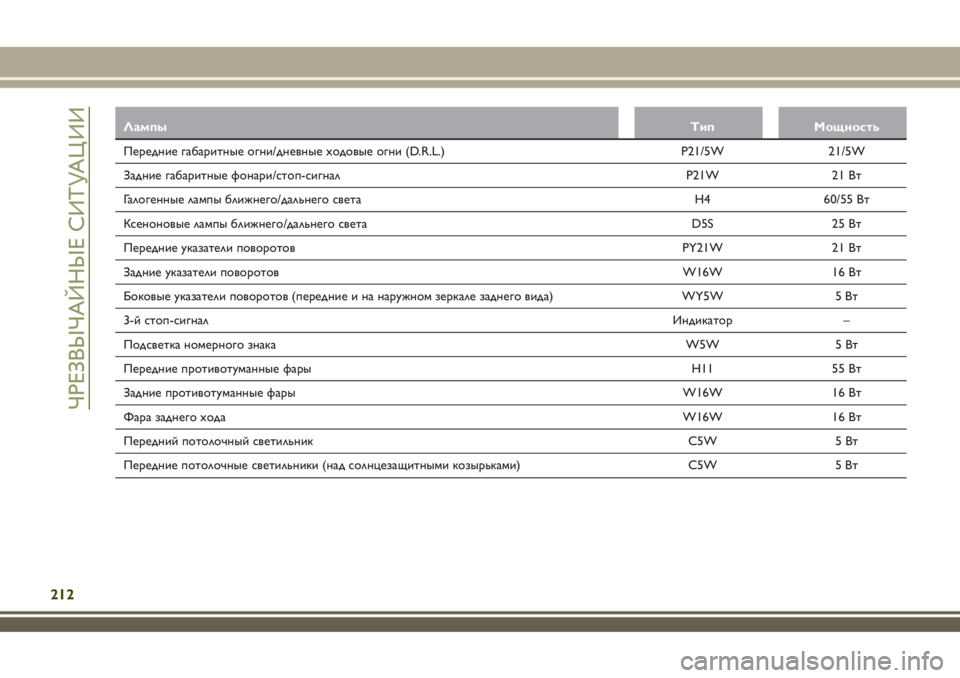

ЛампыТип Мощность
Передние габаритные огни/дневные ходовые огни (D.R.L.) P21/5W 21/5W
Задние габаритные фонари/стоп-сигнал P21W 21 Вт
Галогенные лампы ближнего/дальнего света H4 60/55 Вт
Ксеноновые лампы ближнего/дальнего света D5S 25 Вт
Передние указатели поворотов PY21W 21 Вт
Задние указатели поворотов W16W 16 Вт
Боковые указатели поворотов (передние и на наружном зеркале заднего вида) WY5W 5 Вт
3-й стоп-сигналИндикатор –
Подсветка номерного знака W5W 5 Вт
Передние противотуманные фары H11 55 Вт
Задние противотуманные фары W16W 16 Вт
Фара заднего ходаW16W 16 Вт
Передний потолочный светильник C5W 5 Вт
Передние потолочные светильники (над солнцезащитными козырьками) C5W 5 Вт
212
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

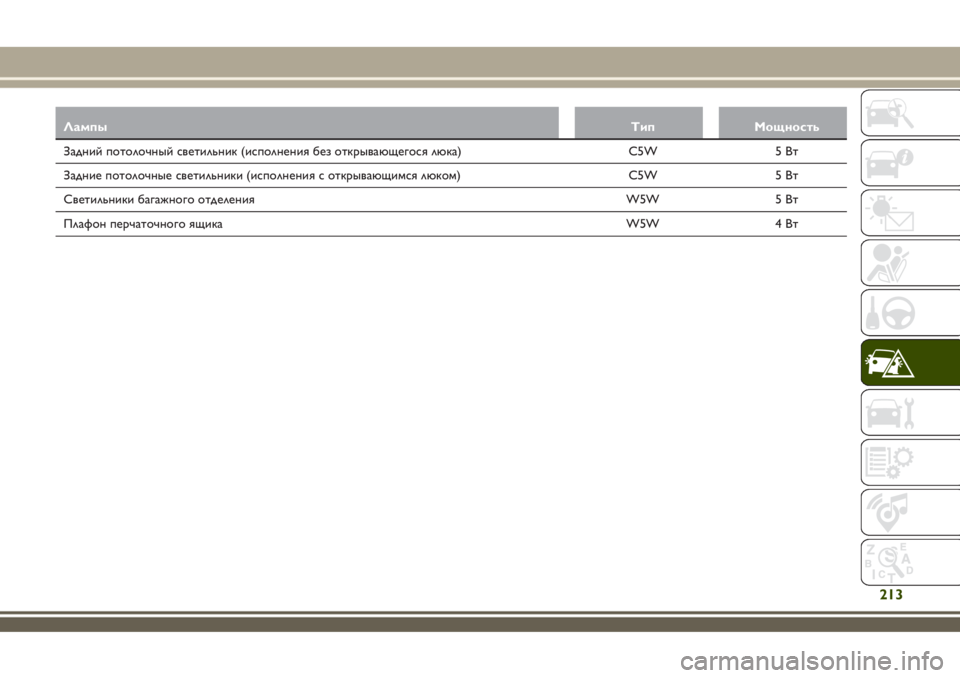

ЛампыТип Мощность
Задний потолочный светильник (исполнения без открывающегося люка) C5W 5 Вт
Задние потолочные светильники (исполнения с открывающимся люком) C5W 5 Вт
Светильники багажного отделения W5W 5 Вт
Плафон перчаточного ящика W5W 4 Вт
213

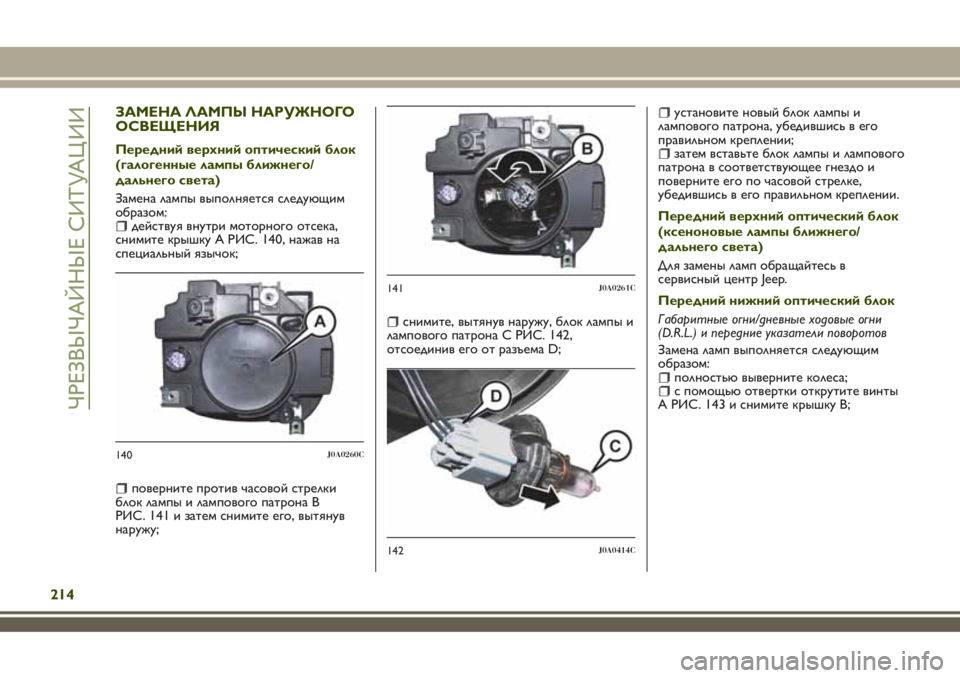

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Передний верхний оптический блок
(галогенные лампы ближнего/
дальнего света)
Замена лампы выполняется следующим
образом:
действуя внутри моторного отсека,
снимите крышку A РИС. 140, нажав на
специальный язычок;
поверните против часовой стрелки
блок лампы и лампового патрона B
РИС. 141 и затем снимите его, вытянув
наружу;
снимите, вытянув наружу, блок лампы и
лампового патрона C РИС. 142,
отсоединив его от разъема D;
установите новый блок лампы и
лампового патрона, убедившись в его
правильном креплении;
затем вставьте блок лампы и лампового
патрона в соответствующее гнездо и
поверните его по часовой стрелке,
убедившись в его правильном креплении.
Передний верхний оптический блок
(ксеноновые лампы ближнего/
дальнего света)
Для замены ламп обращайтесь в
сервисный центр Jeep.
Передний нижний оптический блок
Габаритные огни/дневные ходовые огни
(D.R.L.) и передние указатели поворотов
Замена ламп выполняется следующим
образом:
полностью выверните колеса;с помощью отвертки открутите винты
A РИС. 143 и снимите крышку В;
140J0A0260C
141J0A0261C
142J0A0414C
214
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

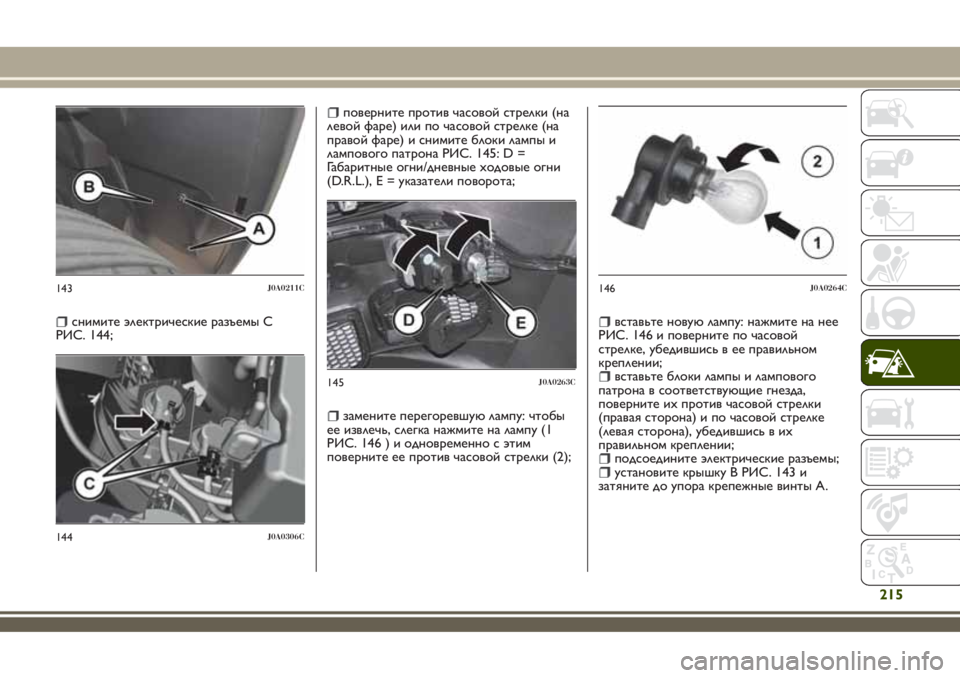

снимите электрические разъемы C
РИС. 144;
поверните против часовой стрелки (на
левой фаре) или по часовой стрелке (на
правой фаре) и снимите блоки лампы и
лампового патрона РИС. 145: D =
Габаритные огни/дневные ходовые огни
(D.R.L.), E = указатели поворота;
замените перегоревшую лампу: чтобы
ее извлечь, слегка нажмите на лампу (1
РИС. 146 ) и одновременно с этим
поверните ее против часовой стрелки (2);
вставьте новую лампу: нажмите на нее
РИС. 146 и поверните по часовой
стрелке, убедившись в ее правильном
креплении;
вставьте блоки лампы и лампового
патрона в соответствующие гнезда,
поверните ихпротив часовой стрелки
(правая сторона) и по часовой стрелке
(левая сторона), убедившись в их
правильном креплении;
подсоедините электрические разъемы;установите крышку B РИС. 143 и
затяните до упора крепежные винты A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
215

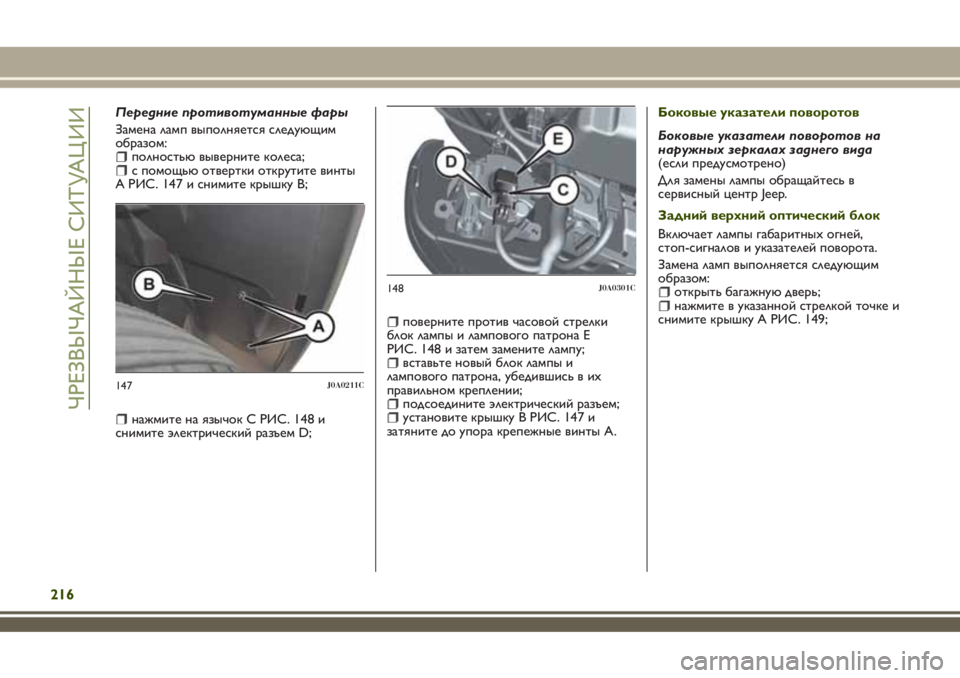

Передние противотуманные фары
Замена ламп выполняется следующим
образом:
полностью выверните колеса;с помощью отвертки открутите винты
A РИС. 147 и снимите крышку В;
нажмите на язычок C РИС. 148 и
снимите электрический разъем D;
поверните против часовой стрелки
блок лампы и лампового патрона E
РИС. 148 и затем замените лампу;
вставьте новый блок лампы и
лампового патрона, убедившись в их
правильном креплении;
подсоедините электрический разъем;установите крышку B РИС. 147 и
затяните до упора крепежные винты A.Боковые указатели поворотов
Боковые указатели поворотов на
наружных зеркалах заднего вида
(если предусмотрено)
Для замены лампы обращайтесь в
сервисный центр Jeep.
Задний верхний оптический блок
Включает лампы габаритныхогней,
стоп-сигналов и указателей поворота.
Замена ламп выполняется следующим
образом:
открыть багажную дверь;нажмите в указанной стрелкой точке и
снимите крышку A РИС. 149;
147J0A0211C
148J0A0301C
216
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

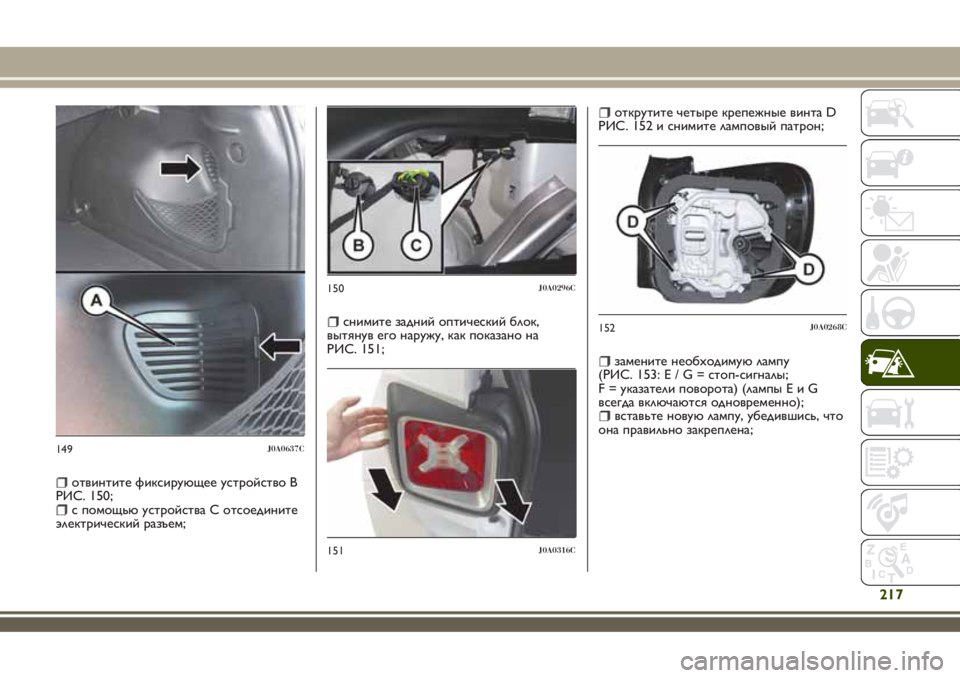

отвинтите фиксирующее устройство B
РИС. 150;
с помощью устройства С отсоедините
электрический разъем;
снимите задний оптический блок,
вытянув его наружу, как показано на
РИС. 151;
открутите четыре крепежные винта D
РИС. 152 и снимите ламповый патрон;
замените необходимую лампу
(РИС.153:E/G=стоп-сигналы;
F = указатели поворота) (лампыEиG
всегда включаются одновременно);
вставьте новую лампу, убедившись, что
она правильно закреплена;
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
217

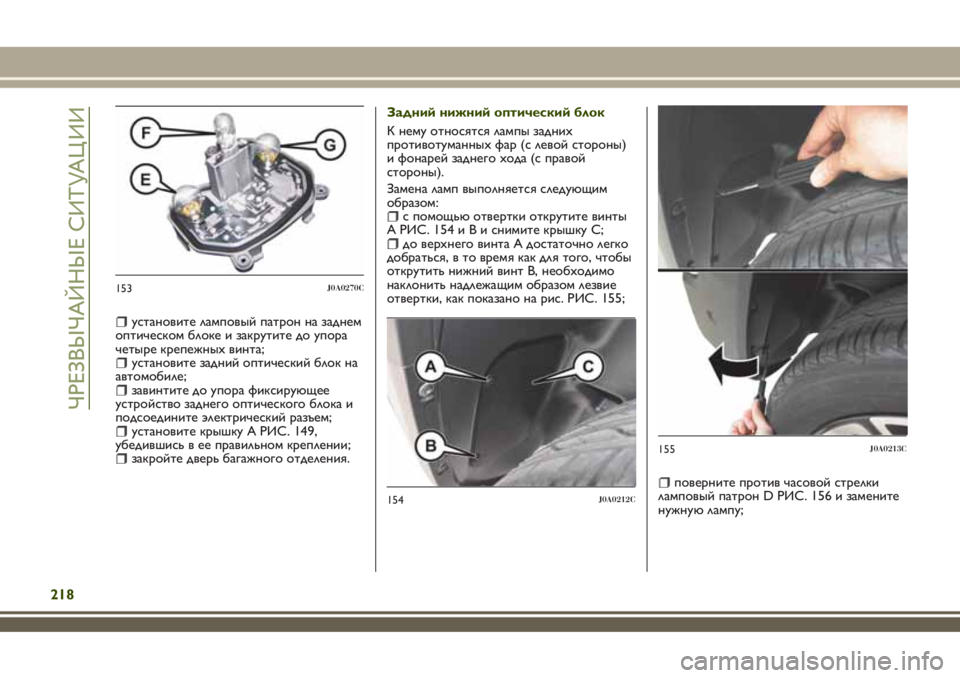

установите ламповый патрон на заднем
оптическом блоке и закрутите до упора
четыре крепежныхвинта;
установите задний оптический блок на
автомобиле;
завинтите до упора фиксирующее
устройство заднего оптического блока и
подсоедините электрический разъем;
установите крышку A РИС. 149,
убедившись в ее правильном креплении;
закройте дверь багажного отделения.Задний нижний оптический блок
К нему относятся лампы задних
противотуманныхфар (с левой стороны)
и фонарей заднего хода (с правой
стороны).
Замена ламп выполняется следующим
образом:
с помощью отвертки открутите винты
AРИС.154иBиснимите крышку C;
до верхнего винта А достаточно легко
добраться, в то время как для того, чтобы
открутить нижний винт В, необходимо
наклонить надлежащим образом лезвие
отвертки, как показано на рис. РИС. 155;
поверните против часовой стрелки
ламповый патрон D РИС. 156 и замените
нужную лампу;
153J0A0270C
154J0A0212C
155J0A0213C
218
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
