KIA CEED SPORTWAGON 2014 Owners Manual

4 127
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

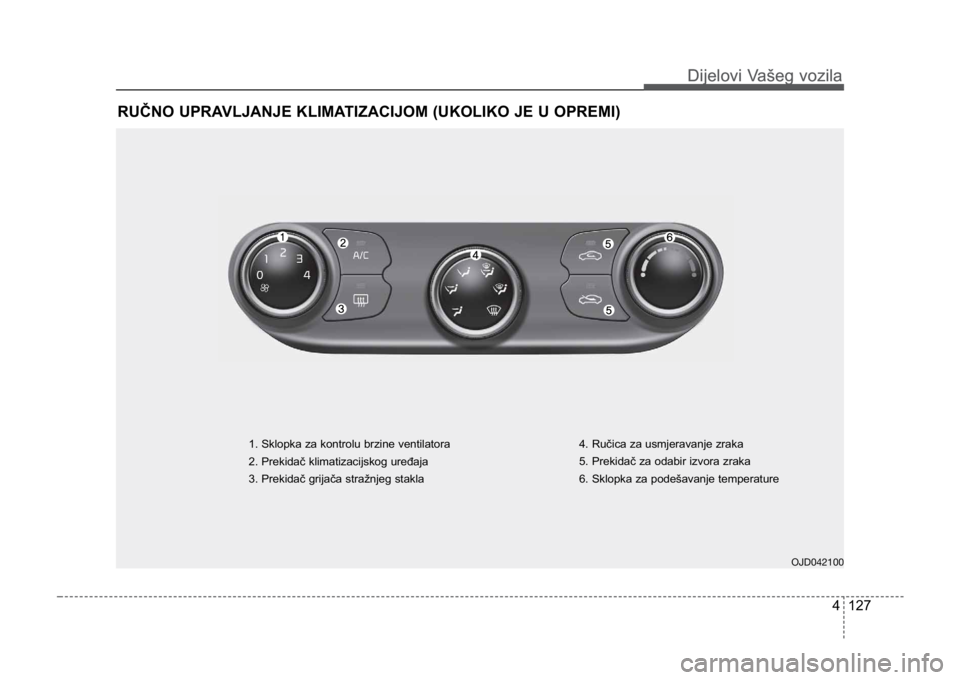

RUČNO UPRAVLJANJE KLIMATIZACIJOM (UKOLIKO JE U OPREMI)
OJD042100
1. Sklopka za kontrolu brzine ventilatora
2. Prekidač klimatizacijskog uređaja
3. Prekidač grijača stražnjeg stakla4. Ručica za usmjeravanje zraka
5. Prekidač za odabir izvora zraka
6. Sklopka za podešavanje temperature
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 127\

Dijelovi Vašeg vozila
1284
Dijelovi Vašeg vozila

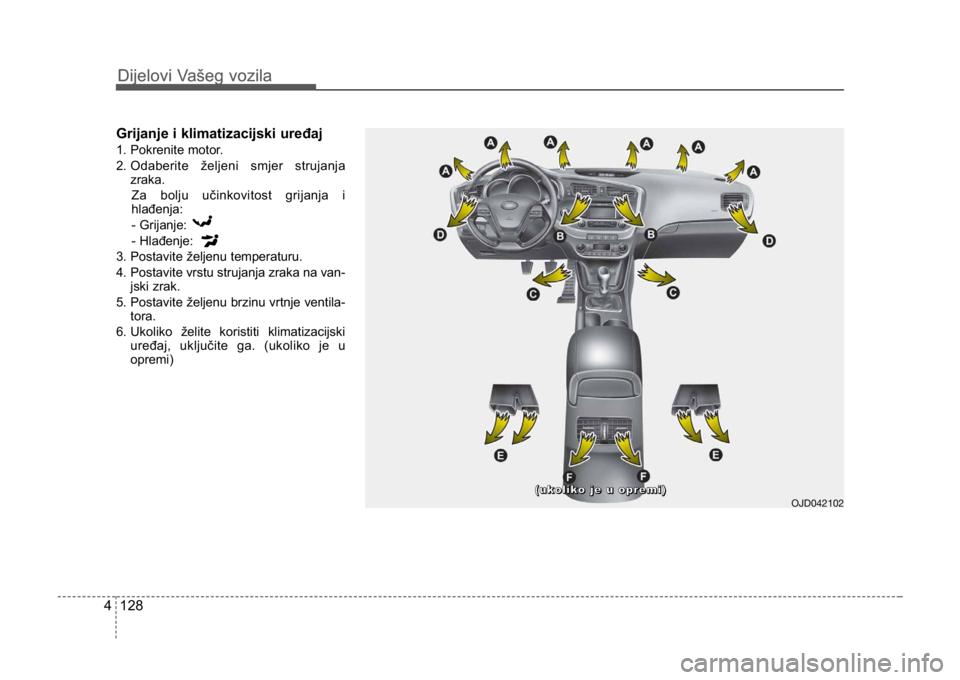

Grijanje i klimatizacijski uređaj
1. Pokrenite motor.
2. Odaberite željeni smjer strujanjazraka.
Za bolju učinkovitost grijanja i
hlađenja:
- Grijanje:
- Hlađenje:
3. Postavite željenu temperaturu.
4. Postavite vrstu strujanja zraka na van- jski zrak.
5. Postavite željenu brzinu vrtnje ventila- tora.
6. Ukoliko želite koristiti klimatizacijski uređaj, uključite ga. (ukoliko je u
opremi)
OJD042102(
(
u
u
k
k
o
o
l
l
i
i
k
k
o
o


j
j
e
e


u
u


o
o
p
p
r
r
e
e
m
m
i
i
)
)
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 128\

4 129
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

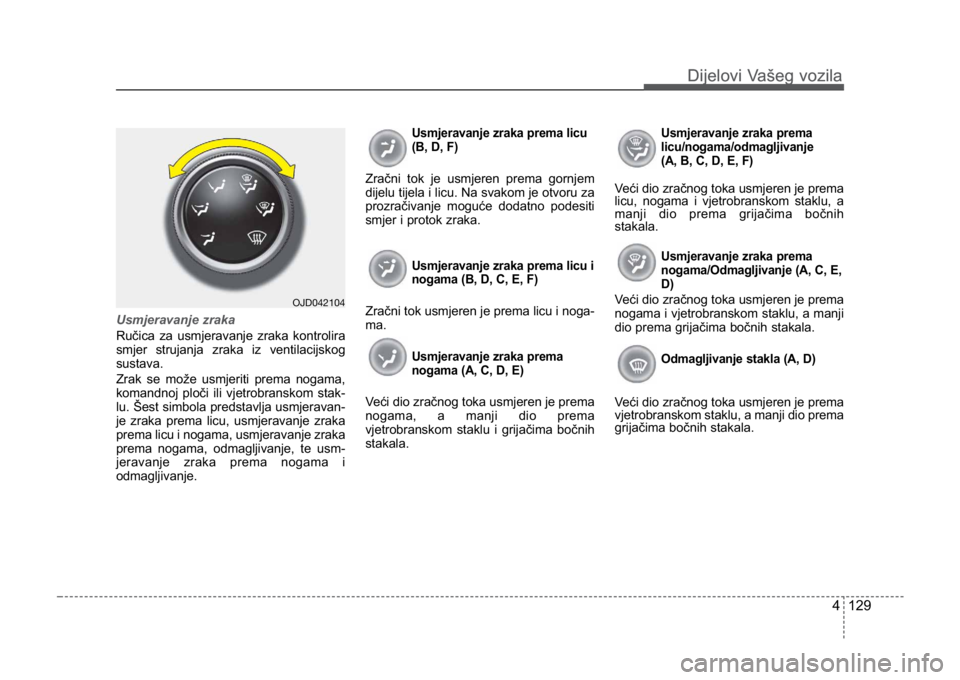

Usmjeravanje zraka
Ručica za usmjeravanje zraka kontrolira
smjer strujanja zraka iz ventilacijskog
sustava.
Zrak se može usmjeriti prema nogama,
komandnoj ploči ili vjetrobranskom stak-
lu. Šest simbola predstavlja usmjeravan-
je zraka prema licu, usmjeravanje zraka
prema licu i nogama, usmjeravanje zraka
prema nogama, odmagljivanje, te usm-
jeravanje zraka prema nogama i
odmagljivanje.
Usmjeravanje zraka prema licu
(B, D, F)
Zračni tok je usmjeren prema gornjem
dijelu tijela i licu. Na svakom je otvoru za
prozračivanje moguće dodatno podesiti
smjer i protok zraka.
Usmjeravanje zraka prema licu i
nogama (B, D, C, E, F)
Zračni tok usmjeren je prema licu i noga-
ma.
Usmjeravanje zraka prema
nogama (A, C, D, E)
Veći dio zračnog toka usmjeren je prema
nogama, a manji dio prema
vjetrobranskom staklu i grijačima bočnih
stakala.
Usmjeravanje zraka prema
licu/nogama/odmagljivanje
(A, B, C, D, E, F)
Veći dio zračnog toka usmjeren je prema
licu, nogama i vjetrobranskom staklu, a
manji dio prema grijačima bočnih
stakala.
Usmjeravanje zraka prema
nogama/Odmagljivanje (A, C, E,
D)
Veći dio zračnog toka usmjeren je prema
nogama i vjetrobranskom staklu, a manji
dio prema grijačima bočnih stakala.
Odmagljivanje stakla (A, D)
Veći dio zračnog toka usmjeren je prema
vjetrobranskom staklu, a manji dio prema
grijačima bočnih stakala.
OJD042104
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 129\

Dijelovi Vašeg vozila
1304
Dijelovi Vašeg vozila

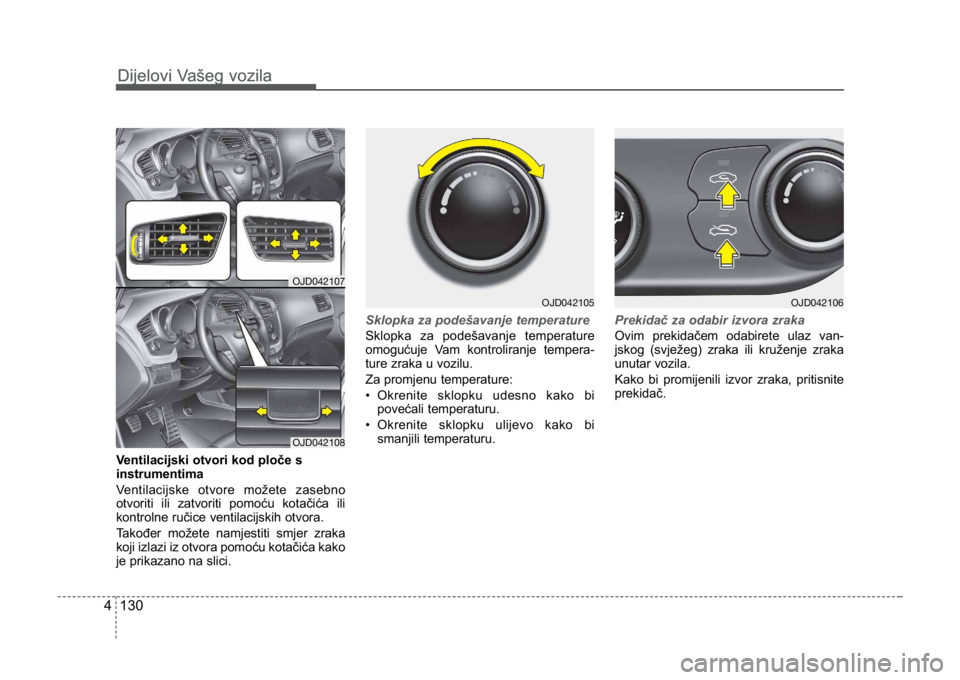

Ventilacijski otvori kod ploče s
instrumentima
Ventilacijske otvore možete zasebno
otvoriti ili zatvoriti pomoću kotačića ili
kontrolne ručice ventilacijskih otvora.
Također možete namjestiti smjer zraka
koji izlazi iz otvora pomoću kotačića kako
je prikazano na slici.Sklopka za podešavanje temperature
Sklopka za podešavanje temperature
omogućuje V
am kontroliranje tempera-
ture zraka u vozilu.
Za promjenu temperature:
•

Okrenite sklopku udesno kako bi
povećali temperaturu.
• Okrenite sklopku ulijevo kako bi smanjili temperaturu. Prekidač za odabir izvora zraka
Ovim prekidačem odabirete ulaz van-
jskog (svježeg) zraka ili kruženje zraka
unutar vozila.
Kako bi promijenili izvor zraka, pritisnite
prekidač.
OJD042105
OJD042107
OJD042108
OJD042106
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 130\

4 131
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

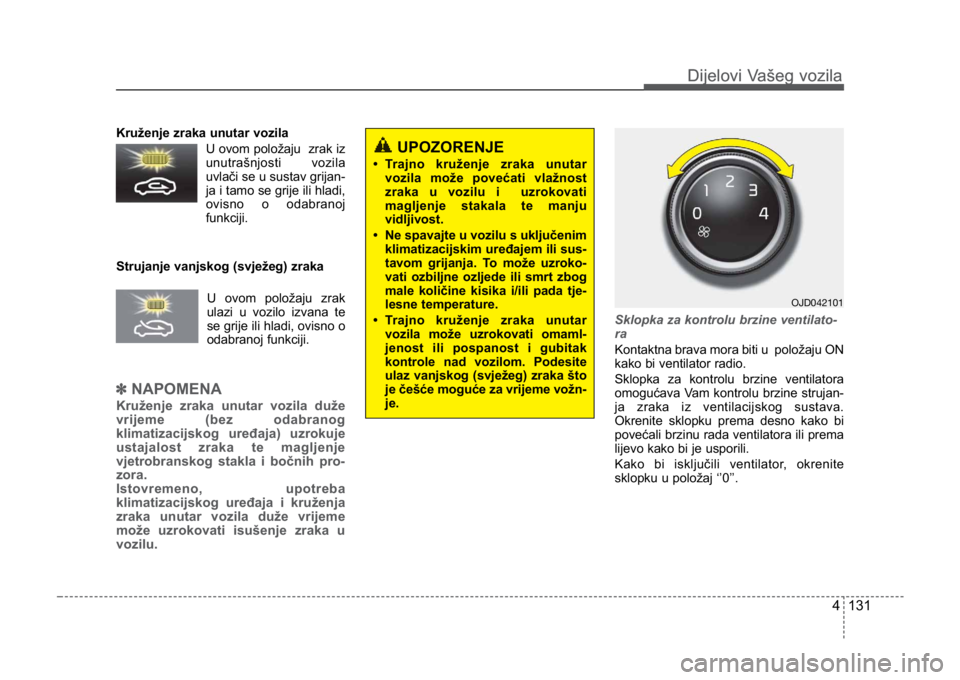

Kruženje zraka unutar vozila U ovom položaju zrak iz
unutrašnjosti vozila
uvlači se u sustav grijan-
ja i tamo se grije ili hladi,
ovisno o odabranoj
funkciji.
Strujanje vanjskog (svježeg) zraka U ovom položaju zrak
ulazi u vozilo izvana te
se grije ili hladi, ovisno o
odabranoj funkciji.
✽NAPOMENA
Kruženje zraka unutar vozila duže
vrijeme (bez odabranog
klimatizacijskog uređaja) uzrokuje
ustajalost zraka te magljenje
vjetrobranskog stakla i bočnih pro-
zora.
Istovremeno, upotreba
klimatizacijskog uređaja i kruženja
zraka unutar vozila duže vrijeme
može uzrokovati isušenje zraka u
vozilu.
Sklopka za kontrolu brzine ventilato-
ra
Kontaktna brava mora biti u položaju ON
kako bi ventilator radio.
Sklopka za kontrolu brzine ventilatora
omogućava V am kontrolu brzine strujan-
ja zraka iz ventilacijskog sustava.
Okrenite sklopku prema desno kako bi
povećali brzinu rada ventilatora ili prema
lijevo kako bi je usporili.
Kako bi isključili ventilator

, okrenite
sklopku u položaj ‘’0’’.
UPOZORENJE
• Trajno kruženje zraka unutar vozila može povećati vlažnost
zraka u vozilu i uzrokovati
magljenje stakala te manju
vidljivost.
• Ne spavajte u vozilu s uključenim klimatizacijskim uređajem ili sus-
tavom grijanja. To može uzroko-
vati ozbiljne ozljede ili smrt zbog
male količine kisika i/ili pada tje-
lesne temperature.
• Trajno kruženje zraka unutar vozila može uzrokovati omaml-
jenost ili pospanost i gubitak
kontrole nad vozilom. Podesite
ulaz vanjskog (svježeg) zraka što
je češće moguće za vrijeme vožn-
je.
OJD042101
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 131\

Dijelovi Vašeg vozila
1324
Dijelovi Vašeg vozila

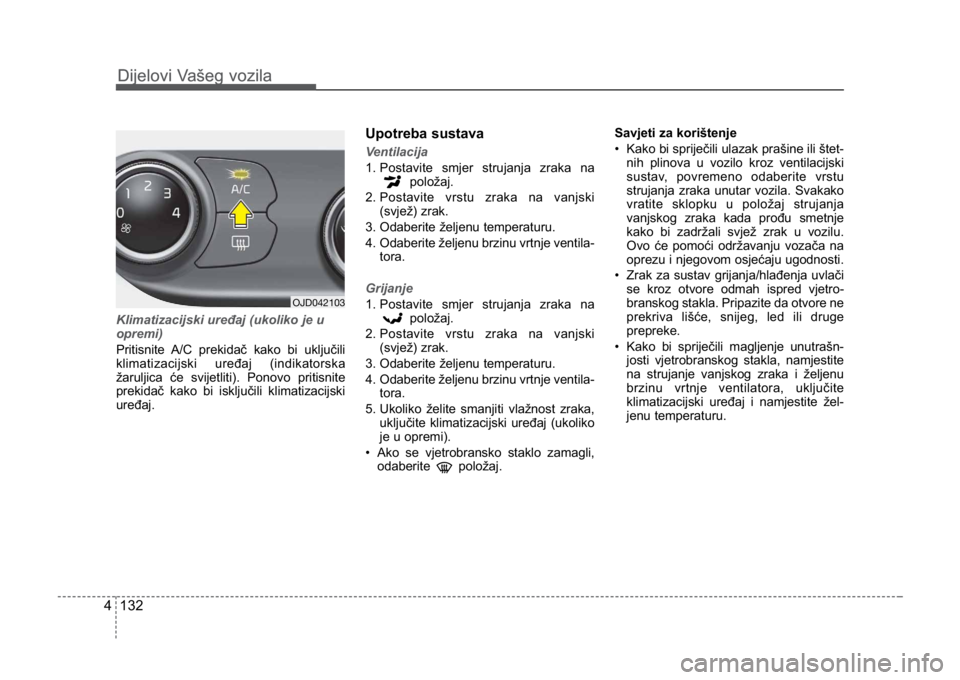

Klimatizacijski uređaj (ukoliko je u
opremi)
Pritisnite A/C prekidač kako bi uključili
klimatizacijski uređaj (indikatorska
žaruljica će svijetliti). Ponovo pritisnite
prekidač kako bi isključili klimatizacijski
uređaj.
Upotreba sustava
Ventilacija
1. Postavite smjer strujanja zraka napoložaj.
2 .

Postavite vrstu zraka na vanjski(svjež) zrak.
3. Odaberite željenu temperaturu.
4. Odaberite željenu brzinu vrtnje ventila- tora.
Grijanje
1. Postavite smjer strujanja zraka na položaj.
2 .

Postavite vrstu zraka na vanjski(svjež) zrak.
3. Odaberite željenu temperaturu.
4. Odaberite željenu brzinu vrtnje ventila- tora.
5. Ukoliko želite smanjiti vlažnost zraka, uključite klimatizacijski uređaj (ukoliko
je u opremi).
• Ako se vjetrobransko staklo zamagli, odaberite položaj. Savjeti za korištenje
• Kako bi spriječili ulazak prašine ili štet-
nih plinova u vozilo kroz ventilacijski
sustav, povremeno odaberite vrstu
strujanja zraka unutar vozila. Svakako
vratite sklopku u položaj strujanja
vanjskog zraka kada prođu smetnje
kako bi zadržali svjež zrak u vozilu.
Ovo će pomoći održavanju vozača na
oprezu i njegovom osjećaju ugodnosti.
• Zrak za sustav grijanja/hlađenja uvlači se kroz otvore odmah ispred vjetro-
branskog stakla. Pripazite da otvore ne
prekriva lišće, snijeg, led ili druge
prepreke.
• Kako bi spriječili magljenje unutrašn- josti vjetrobranskog stakla, namjestite
na strujanje vanjskog zraka i željenu
brzinu vrtnje ventilatora, uključite
klimatizacijski uređaj i namjestite žel-
jenu temperaturu.OJD042103
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 132\

4 133
Dijelovi Vašeg vozilaDijelovi Vašeg vozila

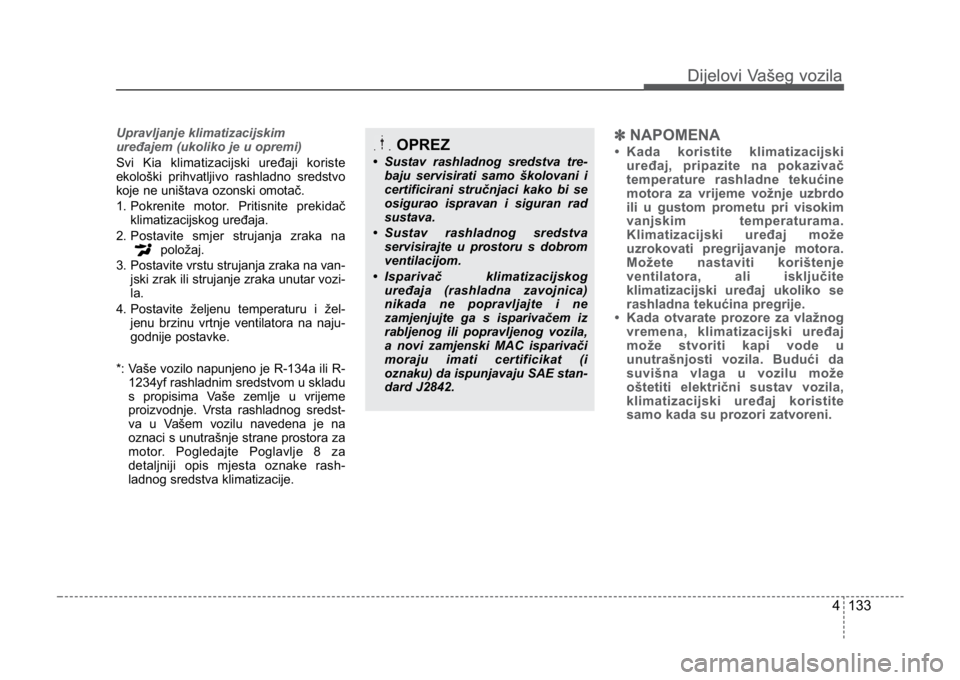

Upravljanje klimatizacijskim
uređajem (ukoliko je u opremi)
Svi Kia klimatizacijski uređaji koriste
ekološki prihvatljivo rashladno sredstvo
koje ne uništava ozonski omotač.
1.

Pokrenite motor. Pritisnite prekidačklimatizacijskog uređaja.
2. Postavite smjer strujanja zraka na položaj.
3. Postavite vrstu strujanja zraka na van- jski zrak ili strujanje zraka unutar vozi-
la.
4. Postavite željenu temperaturu i žel- jenu brzinu vrtnje ventilatora na naju-
godnije postavke.
*: Vaše vozilo napunjeno je R-134a ili R- 1234yf rashladnim sredstvom u skladu
s propisima Vaše zemlje u vrijeme
proizvodnje. Vrsta rashladnog sredst-
va u Vašem vozilu navedena je na
oznaci s unutrašnje strane prostora za
motor. Pogledajte Poglavlje 8 za
detaljniji opis mjesta oznake rash-
ladnog sredstva klimatizacije.
✽ NAPOMENA
• Kada koristite klimatizacijski
uređaj, pripazite na pokazivač
temperature rashladne tekućine
motora za vrijeme vožnje uzbrdo
ili u gustom prometu pri visokim
vanjskim temperaturama.
Klimatizacijski uređaj može
uzrokovati pregrijavanje motora.
Možete nastaviti korištenje
ventilatora, ali isključite
klimatizacijski uređaj ukoliko se
rashladna tekućina pregrije.
• Kada otvarate prozore za vlažnog vremena, klimatizacijski uređaj
može stvoriti kapi vode u
unutrašnjosti vozila. Budući da
suvišna vlaga u vozilu može
oštetiti električni sustav vozila,
klimatizacijski uređaj koristite
samo kada su prozori zatvoreni.OPREZ
• Sustav rashladnog sredstva tre-
baju servisirati samo školovani i
certificirani stručnjaci kako bi se
osigurao ispravan i siguran rad
sustava.
• Sustav rashladnog sredstva servisirajte u prostoru s dobrom
ventilacijom.
• Isparivač klimatizacijskog uređaja (rashladna zavojnica)
nikada ne popravljajte i ne
zamjenjujte ga s isparivačem iz
rabljenog ili popravljenog vozila,
a novi zamjenski MAC isparivači
moraju imati certificikat (i
oznaku) da ispunjavaju SAE stan-
dard J2842.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 133\

Dijelovi Vašeg vozila
1344
Dijelovi Vašeg vozila
Savjeti za korištenje klimatizacijskog
uređaja
• Ukoliko je vozilo bilo parkirano nasuncu za vrućeg vremena, otvorite na
kratko prozore kako bi se vozilo
prozračilo.
• Kako bi smanjili magljenje unutrašn- josti prozora i vlagu unutar vozila za
kišnog i vlažnog vremena, koristite
klimatizacijski uređaj.
• Za vrijeme korištenja klimatizacijskog uređaja, možete primijetiti male prom-
jene u broju okretaja motora u
praznom hodu. To je normalna pojava.
• Klimatizacijski uređaj koristite barem jednom mjesečno na nekoliko minuta. • Pri korištenju klimatizacijskog uređaja,
možete primijetiti kapanje vode ispod
vozila kod suvozačke strane vozila. To
je normalna pojava.
• Korištenje klimatizacijskog uređaja sa strujanjem zraka unutar vozila
umogućuje najbolje hlađenje, ali može
uzrokovati ustajalost zraka u vozilu.
• Pri funkciji hlađenja, možete povremeno primijetiti magloviti zračni
tok zbog brzog hlađenja i ulaska
vlažnog zraka. To je normalna pojava.
Filter zraka klimatizacijskog
uređaja
Filter zraka klimatizacijskog uređaja
smješten iza pretinca za rukavice
pročišćava zrak od prašine i ostalih
zagađivača koji u vozilo ulaze kroz
grijanje i klimatizacijski uređaj. Ako se
prašina i ostali zagađivači skupljaju u
filteru duže vrijeme, zračni tok iz otvora
može oslabiti, što može uzrokovati skupl-
janje vlage s unutrašnje strane
vjetrobranskog stakla, čak i kada je
odabrano strujanje vanjskog zraka. U
tom slučaju, zamijenite filter zraka
klimatizacijskog uređaja kod ovlaštenog
Kia servisera.
1LDA5047
Vanjski zrak
Zrak unutarvozila
Filter zraka
klimatizacijskog uređaja
Ventilator
Jezgra
isparivača Jezgra grijača
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 134\

4 135
Dijelovi Vašeg vozilaDijelovi Vašeg vozila
✽NAPOMENA
• Zamijenite filter prema rasporedu
održavanja.
Ako upravljate vozilom u teškim
uvjetima, kao što su prašne,
grube ceste, potrebne su češće
kontrole i promjene filtera zraka
klimatizacijskog uređaja.
• Kada zračni tok odjednom oslabi, pregledajte sustav kod
ovlaštenog Kia servisera.
Kontrola razine sredstva za
hlađenje i maziva kompresora
klimatizacijskog uređaja
Učinak klimatizacijskog uređaja umanju-
je se kada je razina sredstva za hlađenje
niska. Previše sredstva za hlađenje
također umanjuje učinak klimatizacijskog
uređaja.
Stoga, ukoliko primijetite nepravilan rad
klimatizacijskog uređaja, neka sustav
pregleda ovlašteni Kia serviser.
*: Vaše vozilo napunjeno je R-134a ili R-1234yf rashladnim sredstvom u skladu
s propisima Vaše zemlje u vrijeme
proizvodnje. Vrsta rashladnog sredst-
va u Vašem vozilu navedena je na
oznaci s unutrašnje strane prostora za
motor. Pogledajte Poglavlje 8 za
detaljniji opis mjesta oznake rash-
ladnog sredstva klimatizacije.
UPOZORENJE - Vozila
opremljena s R-1234yf*
Servisiranje
klimatizacijskog uređaja
trebaju obavljati samo
školovani i certificirani
stručnjaci jer je rashlad-
no sredstvo blago
zapaljivo i pod vrlo
visokim pritiskom.
Važno je koristiti
ispravnu vrstu i količinu
ulja i rashladnog sredstva.
U suprotnom, moguće su štete na
vozilu i tjelesne ozljede.
UPOZORENJE - Vozila
opremljena s R-134a*
Servisiranje
klimatizacijskog uređaja
trebaju obavljati samo
školovani i certificirani
stručnjaci jer je rashlad-
no sredstvo pod vrlo visokim pri-
tiskom. Važno je koristiti ispravnu
vrstu i količinu ulja i rashladnog
sredstva.
U suprotnom, moguće su štete na
vozilu i tjelesne ozljede.
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 135\

Dijelovi Vašeg vozila
1364
Dijelovi Vašeg vozila

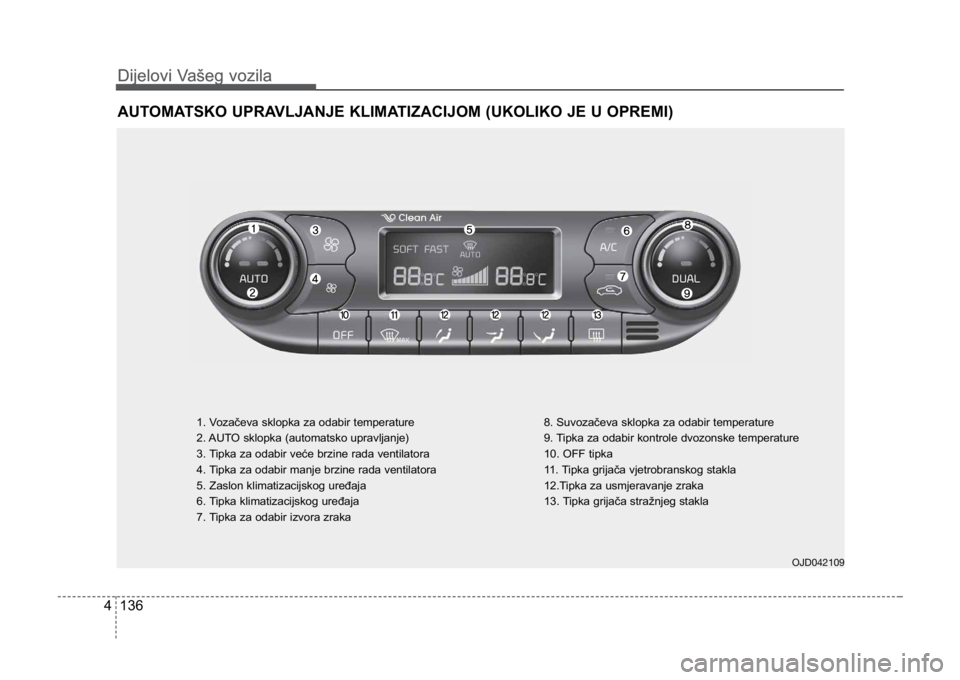

AUTOMATSKO UPRAVLJANJE KLIMATIZACIJOM (UKOLIKO JE U OPREMI)
OJD042109
1. Vozačeva sklopka za odabir temperature
2. AUTO sklopka (automatsko upravljanje)
3. Tipka za odabir veće brzine rada ventilatora
4. Tipka za odabir manje brzine rada ventilatora
5. Zaslon klimatizacijskog uređaja
6. Tipka klimatizacijskog uređaja
7. Tipka za odabir izvora zraka8. Suvozačeva sklopka za odabir temperature
9. Tipka za odabir kontrole dvozonske temperature
10. OFF tipka
11. Tipka grijača vjetrobranskog stakla
12.Tipka za usmjeravanje zraka
13. Tipka grijača stražnjeg stakla
SPORTSWAGON JD HR 04a(~162)_LM (FL).qxd 13.11.2012 14:27 Page 136\
