180WRAZIEAWARII
ry s . 2 8L0E0167mry s . 3 0L0E0169m
ry s . 2 9L0E0168m

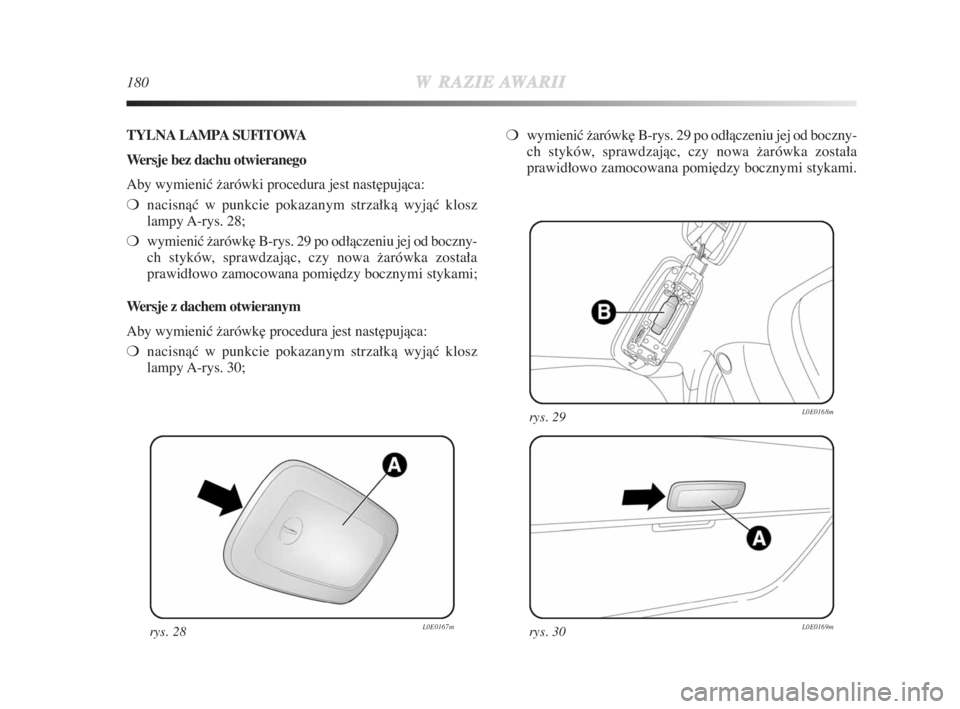

TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Aby wymieniç žarówki procedura jest nast∏pujàca:
❍nacisnàç w punkcie pokazanym strzałkà wyjàç klosz
lampy A-rys. 28;
❍wymieniç žarówk∏ B-rys. 29 po odłàczeniu jej od boczny-
ch styków, sprawdzajàc, czy nowa žarówka została
prawidłowo zamocowana pomi∏dzy bocznymi stykami;
Wersje z dachem otwieranym
Aby wymieniç žarówk∏ procedura jest nast∏pujàca:
❍nacisnàç w punkcie pokazanym strzałkà wyjàç klosz
lampy A-rys. 30;❍wymieniç žarówk∏ B-rys. 29 po odłàczeniu jej od boczny-
ch styków, sprawdzajàc, czy nowa žarówka została
prawidłowo zamocowana pomi∏dzy bocznymi stykami.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 180

WRAZIEAWARII181
4
ry s . 3 2L0E0171mry s . 3 3L0E0172m

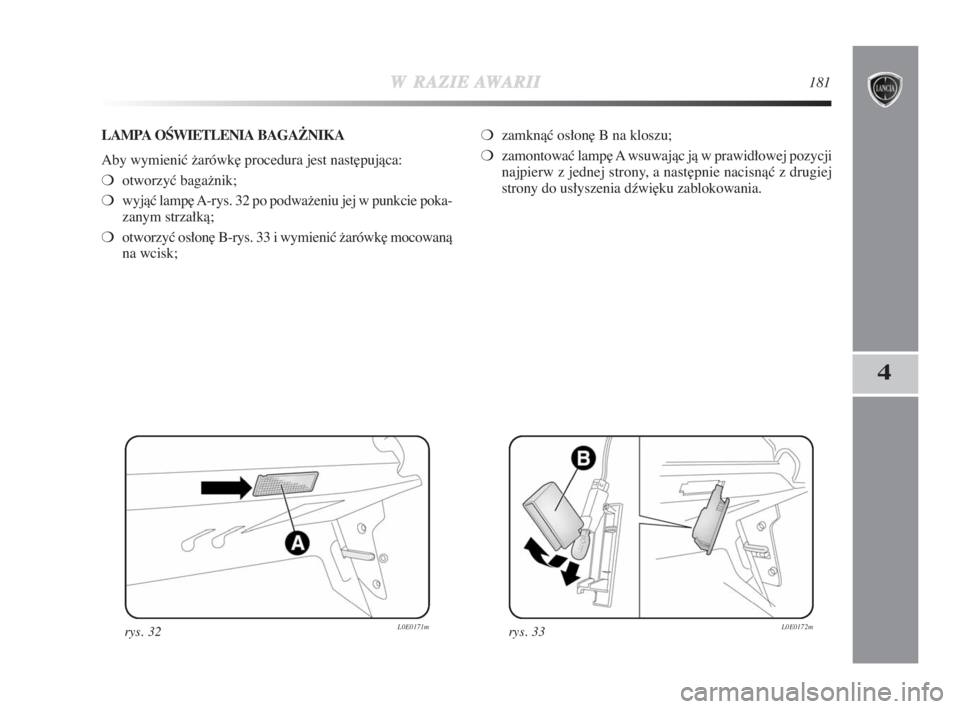

LAMPA OÂWIETLENIA BAGAþNIKA
Aby wymieniç žarówk∏ procedura jest nast∏pujàca:
❍otworzyç bagažnik;
❍wyjàç lamp∏ A-rys. 32 po podwaženiu jej w punkcie poka-
zanym strzałkà;
❍otworzyç osłon∏ B-rys. 33 i wymieniç žarówk∏ mocowanà
na wcisk;❍zamknàç osłon∏ B na kloszu;
❍zamontowaç lamp∏ A wsuwajàc jà w prawidłowej pozycji
najpierw z jednej strony, a nast∏pnie nacisnàç z drugiej
strony do usłyszenia dêwi∏ku zablokowania.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 181

182WRAZIEAWARII
ry s . 3 4L0E0173mry s . 3 6L0E0175m
ry s . 3 5L0E0174m

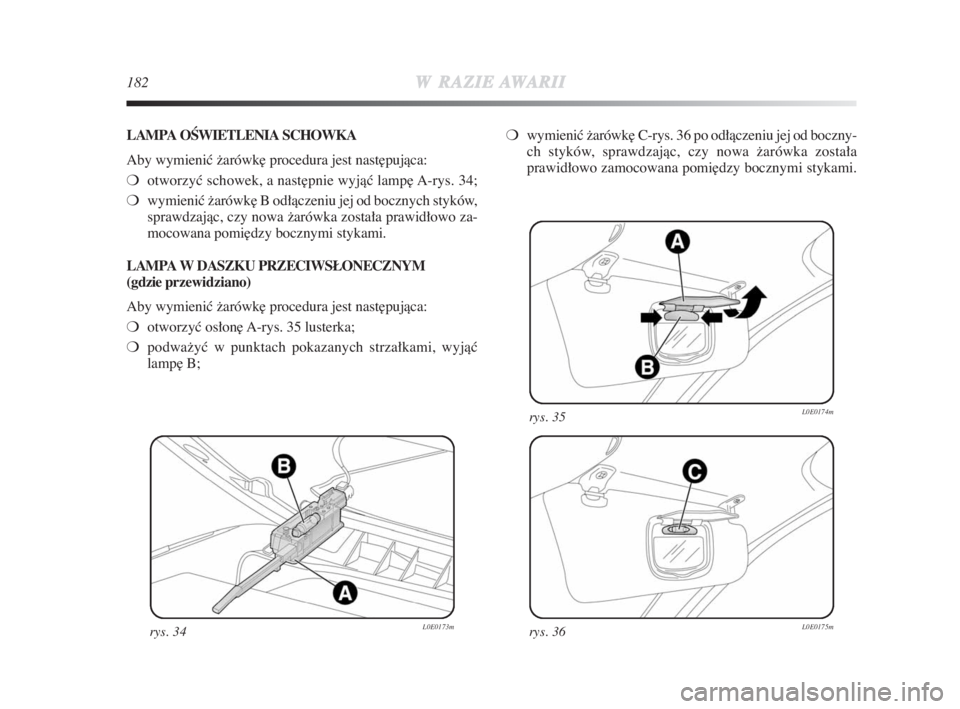

LAMPA OÂWIETLENIA SCHOWKA
Aby wymieniç žarówk∏ procedura jest nast∏pujàca:
❍otworzyç schowek, a nast∏pnie wyjàç lamp∏ A-rys. 34;
❍wymieniç žarówk∏ B odłàczeniu jej od bocznych styków,
sprawdzajàc, czy nowa žarówka została prawidłowo za-
mocowana pomi∏dzy bocznymi stykami.
LAMPA W DASZKU PRZECIWSŁONECZNYM
(gdzie przewidziano)
Aby wymieniç žarówk∏ procedura jest nast∏pujàca:
❍otworzyç osłon∏ A-rys. 35 lusterka;
❍podwažyç w punktach pokazanych strzałkami, wyjàç
lamp∏ B;❍wymieniç žarówk∏ C-rys. 36 po odłàczeniu jej od boczny-
ch styków, sprawdzajàc, czy nowa žarówka została
prawidłowo zamocowana pomi∏dzy bocznymi stykami.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 182

WRAZIEAWARII183
4
WYMIANABEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki chronià instalacj∏ elektrycznà interweniujàc w
przypadku awarii zapobiegajàc jej uszkodzeniu. Ježeli urzàd-
zenie elektryczne nie działa, naležy sprawdziç bezpiecznik,
który je zabezpiecza: element przewodzàcy A-rys. 37 nie može
byç przerwany. W przeciwnym razie naležy wymieniç prze-
palony bezpiecznik na nowy o tej samej wartoÊci pràdowej
(tego samego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzàcym przepalonym.
Aby wymieniç bezpiecznik, užyç kleszczy D-rys. 37 zamo-
cowanych w skrzynce bezpieczników w desce rozdzielczej.
Aby okreÊliç bezpiecznik, zapoznaç si∏ z tabelà podanà na
stronach nast∏pnych.
ry s . 3 7L0E0085m
Ježeli bezpiecznik przepali si∏ ponownie, zwró-
ciç si∏ do ASO Lancia.
Nigdy nie zast∏powaç bezpiecznika przedmiota-
mi metalowymi lub innym materiałem pr-
zewodzàcym.
Nie wymieniaç w žadnym przypadku bezpiecz-
nika na nowy o wyžszej wartoÊci pràdowej;
NIEBEZPIECZE¡STWO POðARU.
Ježeli si∏ przepali bezpiecznik główny (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) zwróciç si∏
do ASO Lancia.
Przed przystàpieniem do wymiany bezpiecznika
upewniç si∏, czy kluczyk wyj∏ty jest z wyłàcznika
zapłonu i/lub czy wszystkie odbiorniki elektrycz-
ne sà wyłàczone.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 183

184WRAZIEAWARII
ry s . 3 8L0E0087m
LOKALIZACJA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskaç dost∏p do bezpieczników wyjàç pokryw∏ A montowanà na wcisk.
W strefie dolnej po stronie zespołu pedałów znajduje si∏ skrzynka bezpieczników pokazana na rys. 38.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 184

WRAZIEAWARII185
4

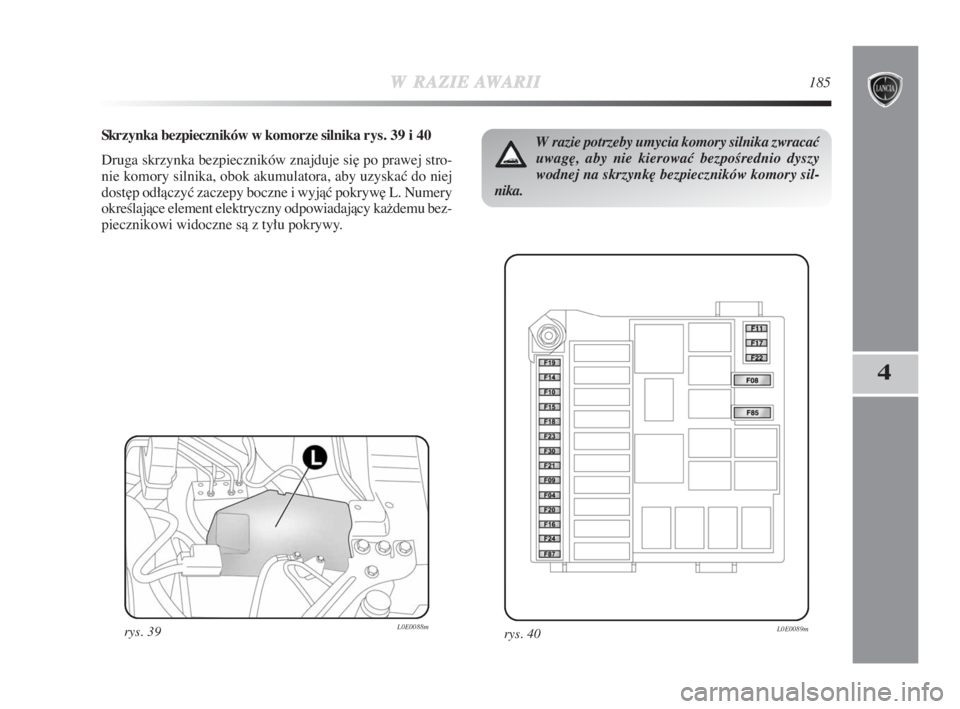

Skrzynka bezpieczników w komorze silnika rys. 39 i 40
Druga skrzynka bezpieczników znajduje si∏ po prawej stro-
nie komory silnika, obok akumulatora, aby uzyskaç do niej
dost∏p odłàczyç zaczepy boczne i wyjàç pokryw∏ L. Numery
okreÊlajàce element elektryczny odpowiadajàcy každemu bez-
piecznikowi widoczne sà z tyłu pokrywy.
ry s . 4 0L0E0089mry s . 3 9L0E0088m
W razie potrzeby umycia komory silnika zwracaç
uwag∏, aby nie kierowaç bezpoÊrednio dyszy
wodnej na skrzynk∏ bezpieczników komory sil-
nika.
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 185

186WRAZIEAWARII

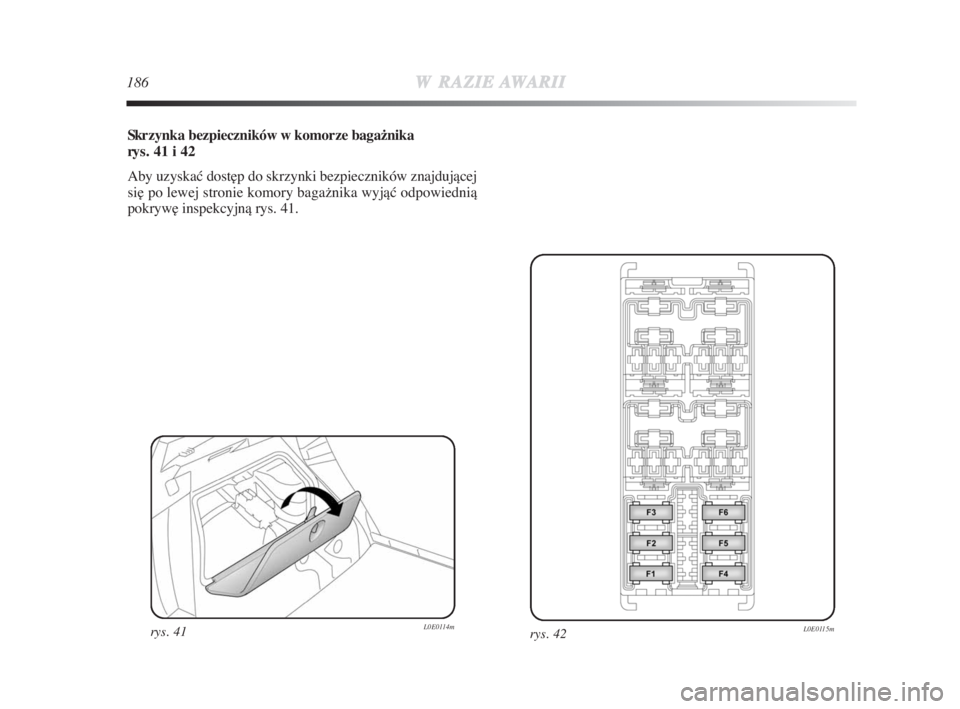

Skrzynka bezpieczników w komorze baga−nika
rys. 41 i 42
Aby uzyskaç dost∏p do skrzynki bezpieczników znajdujàcej
si∏ po lewej stronie komory bagažnika wyjàç odpowiednià
pokryw∏ inspekcyjnà rys. 41.
ry s . 4 2L0E0115mry s . 4 1L0E0114m
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 186

WRAZIEAWARII187
4

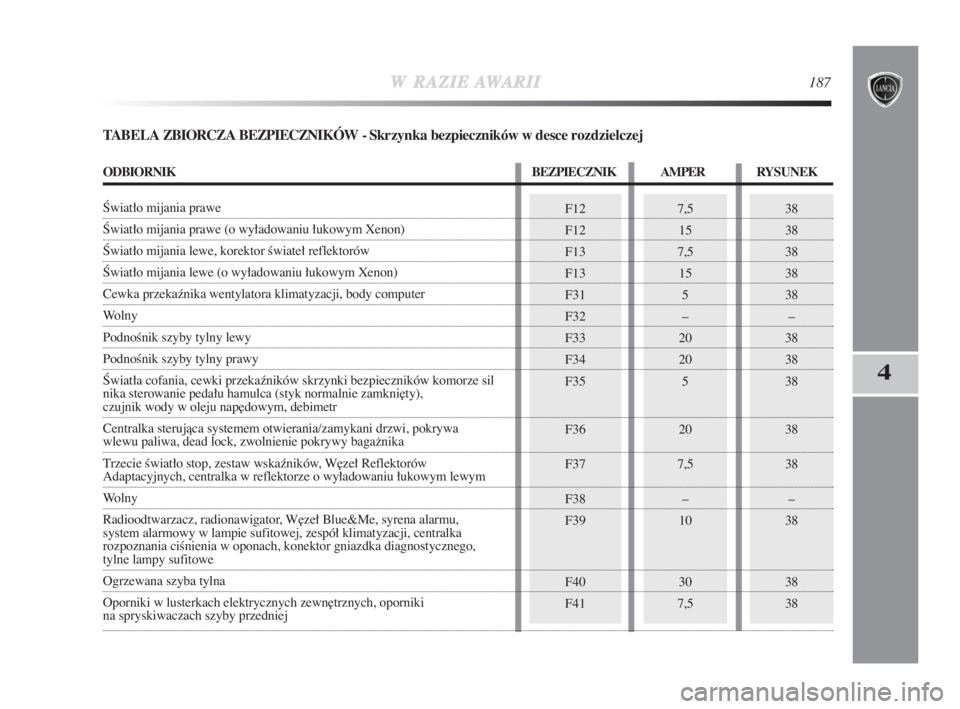

TABELA ZBIORCZABEZPIECZNIKÓW - Skr zynka bezpieczników w desce rozdzielczej
F12
F12
F13
F13
F31
F32
F33
F34
F35
F36
F37
F38
F39
F40
F417,5
15
7,5
15
5
–
20
20
5
20
7,5
–
10
30
7,538
38
38
38
38
–
38
38
38
38
38
–
38
38
38
ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Âwiatło mijania prawe
Âwiatło mijania prawe (o wyładowaniu łukowym Xenon)
Âwiatło mijania lewe, korektor Êwiateł reflektorów
Âwiatło mijania lewe (o wyładowaniu łukowym Xenon)
Cewka przekaênika wentylatora klimatyzacji, body computer
Wo l n y
PodnoÊnik szyby tylny lewy
PodnoÊnik szyby tylny prawy
Âwiatła cofania, cewki przekaêników skrzynki bezpieczników komorze sil
nika sterowanie pedału hamulca (styk normalnie zamkni∏ty),
czujnik wody w oleju nap∏dowym, debimetr
Centralka sterujàca systemem otwierania/zamykani drzwi, pokrywa
wlewu paliwa, dead lock, zwolnienie pokrywy bagažnika
Trzecie Êwiatło stop, zestaw wskaêników, W∏zeł Reflektorów
Adaptacyjnych, centralka w reflektorze o wyładowaniu łukowym lewym
Wo l n y
Radioodtwarzacz, radionawigator, W∏zeł Blue&Me, syrena alarmu,
system alarmowy w lampie sufitowej, zespół klimatyzacji, centralka
rozpoznania ciÊnienia w oponach, konektor gniazdka diagnostycznego,
tylne lampy sufitowe
Ogrzewana szyba tylna
Oporniki w lusterkach elektrycznych zewn∏trznych, oporniki
na spryskiwaczach szyby przedniej
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 187

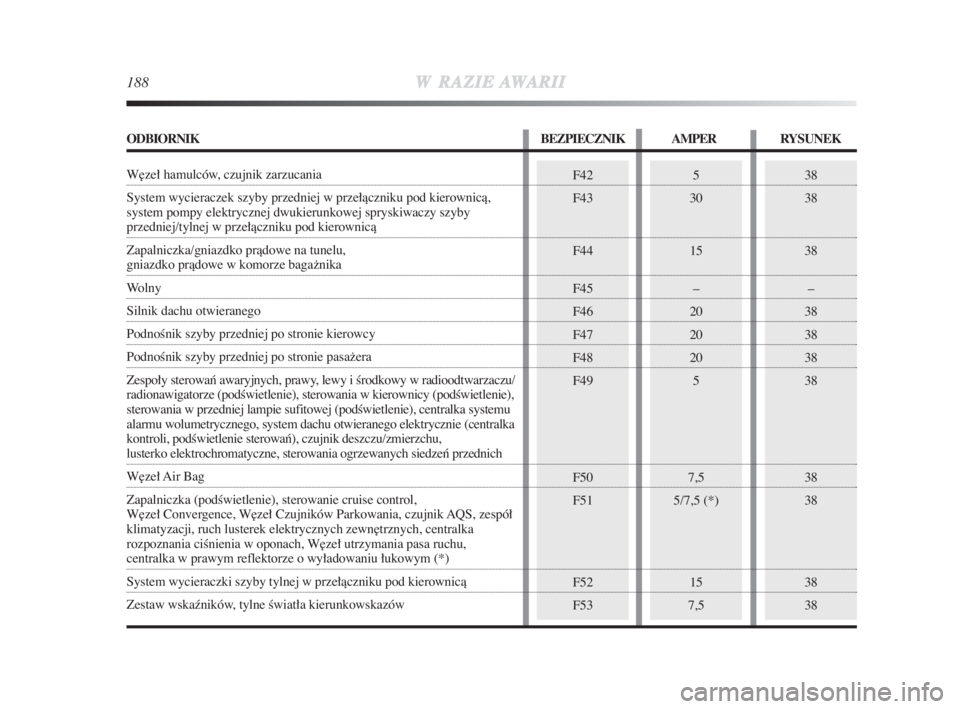

188WRAZIEAWARII
38
38
38
–
38
38
38
38
38
38
38
38F42
F43
F44
F45
F46
F47
F48
F49
F50
F51
F52
F535
30
15
–
20
20
20
5
7,5
5/7,5 (*)
15
7,5
ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
W∏zeł hamulców, czujnik zarzucania
System wycieraczek szyby przedniej w przełàczniku pod kierownicà,
system pompy elektrycznej dwukierunkowej spryskiwaczy szyby
przedniej/tylnej w przełàczniku pod kierownicà
Zapalniczka/gniazdko pràdowe na tunelu,
gniazdko pràdowe w komorze bagažnika
Wo l n y
Silnik dachu otwieranego
PodnoÊnik szyby przedniej po stronie kierowcy
PodnoÊnik szyby przedniej po stronie pasažera
Zespoły sterowaƒ awaryjnych, prawy, lewy i Êrodkowy w radioodtwarzaczu/
radionawigatorze (podÊwietlenie), sterowania w kierownicy (podÊwietlenie),
sterowania w przedniej lampie sufitowej (podÊwietlenie), centralka systemu
alarmu wolumetrycznego, system dachu otwieranego elektrycznie (centralka
kontroli, podÊwietlenie sterowaƒ), czujnik deszczu/zmierzchu,
lusterko elektrochromatyczne, sterowania ogrzewanych siedzeƒ przednich
W∏zeł Air Bag
Zapalniczka (podÊwietlenie), sterowanie cruise control,
W∏zeł Convergence, W∏zeł Czujników Parkowania, czujnik AQS, zespół
klimatyzacji, ruch lusterek elektrycznych zewn∏trznych, centralka
rozpoznania ciÊnienia w oponach, W∏zeł utrzymania pasa ruchu,
centralka w prawym reflektorze o wyładowaniu łukowym (*)
System wycieraczki szyby tylnej w przełàczniku pod kierownicà
Zestaw wskaêników, tylne Êwiatła kierunkowskazów
153-192 Delta 2ed PL 23-09-2008 9:40 Pagina 188

WRAZIEAWARII189
4
F08
F09
F10
F11
F14
F15
F16
F17
F18
F19
F22
F22
F23
F24
F30
F85

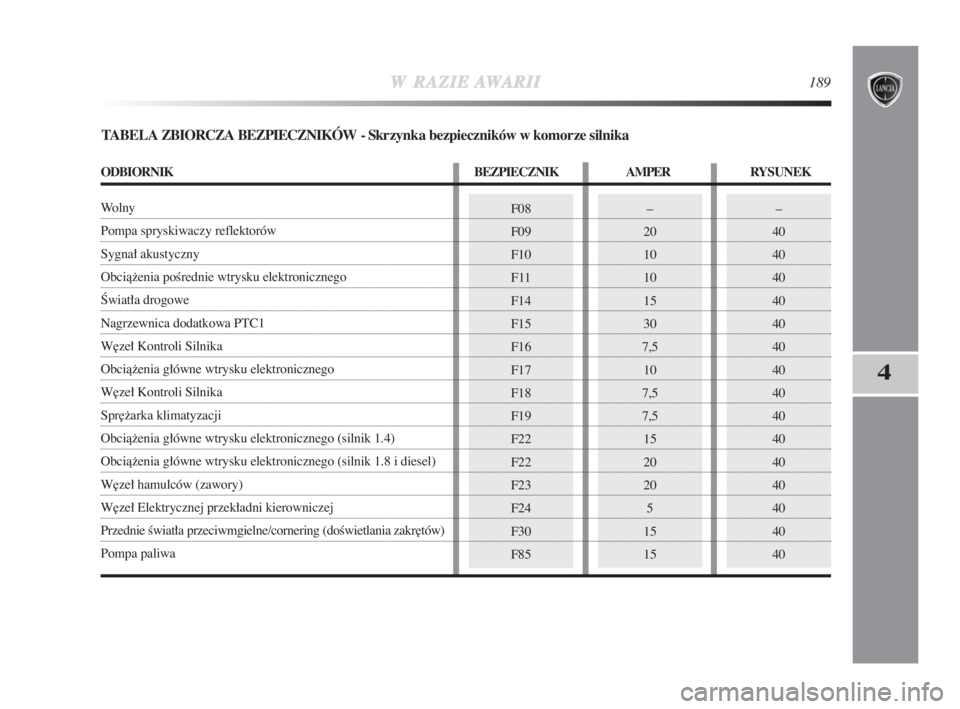

TABELA ZBIORCZABEZPIECZNIKÓW - Skr zynka bezpieczników w komorze silnika
–
20
10
10
15
30
7,5
10
7,5
7,5
15
20
20
5
15
15–
40
40
40
40
40
40
40
40
40
40
40
40
40
40
40
ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Wo l n y
Pompa spryskiwaczy reflektorów
Sygnał akustyczny
Obciàženia poÊrednie wtrysku elektronicznego
Âwiatła drogowe
Nagrzewnica dodatkowa PTC1
W∏zeł Kontroli Silnika
Obciàženia główne wtrysku elektronicznego
W∏zeł Kontroli Silnika
Spr∏žarka klimatyzacji
Obciàženia główne wtrysku elektronicznego (silnik 1.4)
Obciàženia główne wtrysku elektronicznego (silnik 1.8 i diesel)
W∏zeł hamulców (zawory)
W∏zeł Elektrycznej przekładni kierowniczej
Przednie Êwiatła przeciwmgielne/cornering (doÊwietlania zakr∏tów)
Pompa paliwa
