180V NOUZI

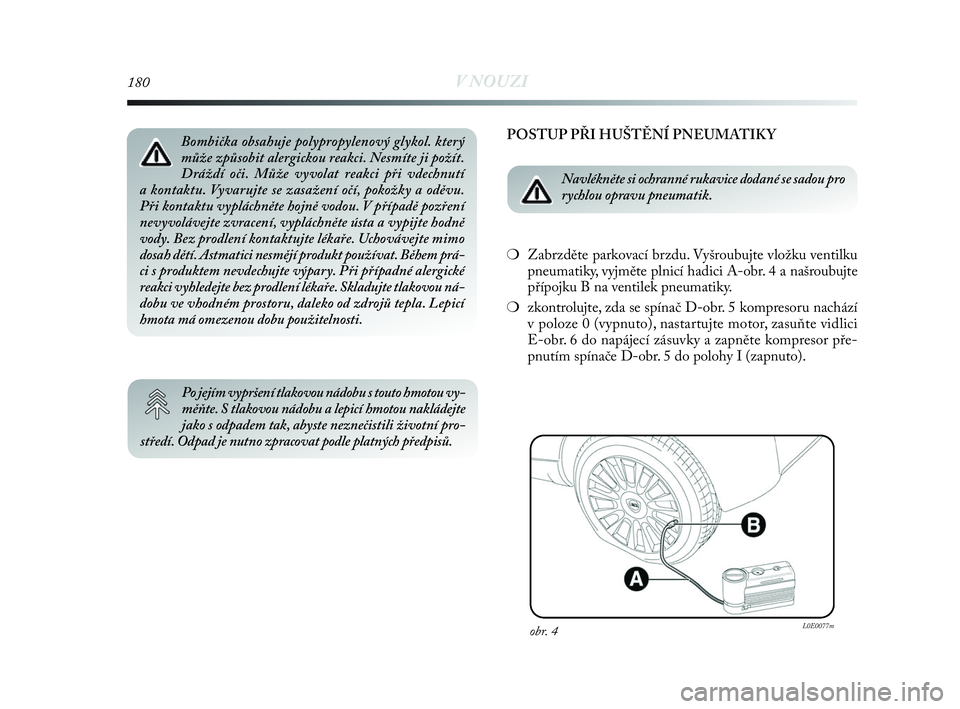

POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
Navlékněte si ochranné rukavice dodané se sadou pro
rychlou opravu pneumatik.
❍Zabrzděte parkovací brzdu. Vyšroubujte vložku ventilku
pneumatiky, vyjměte plnicí hadici A-obr. 4 a našroubujte
přípojku B na ventilek pneumatiky.
❍zkontrolujte, zda se spínač D-obr. 5 kompresoru nachází
v poloze 0 (vypnuto), nastartujte motor, zasuňte vidlici
E-obr. 6 do napájecí zásuvky a zapněte kompresor pře-
pnutím spínače D-obr. 5 do polohy I (zapnuto).
obr. 4L0E0077m
Bombička obsahuje polypropylenový glykol. který
může způsobit alergickou reakci. Nesmíte ji požít.
Dráždí oči. Může vyvolat reakci při vdechnutí
a kontaktu. Vyvarujte se zasažení očí, pokožky a oděvu.
Při kontaktu vypláchněte hojně vodou. V případě pozření
nevyvolávejte zvracení, vypláchněte ústa a vypijte hodně
vody. Bez prodlení kontaktujte lékaře. Uchovávejte mimo
dosah dětí. Astmatici nesmějí produkt používat. Během prá-
ci s produktem nevdechujte výpary. Při případné alergické
reakci vyhledejte bez prodlení lékaře. Skladujte tlakovou ná-
dobu ve vhodném prostoru, daleko od zdrojů tepla. Lepicí
hmota má omezenou dobu použitelnosti.
Po jejím vypršení tlakovou nádobu s touto hmotou vy-
měňte. S tlakovou nádobu a lepicí hmotou nakládejte
jako s odpadem tak, abyste neznečistili životní pro-
středí. Odpad je nutno zpracovat podle platných předpisů.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 180

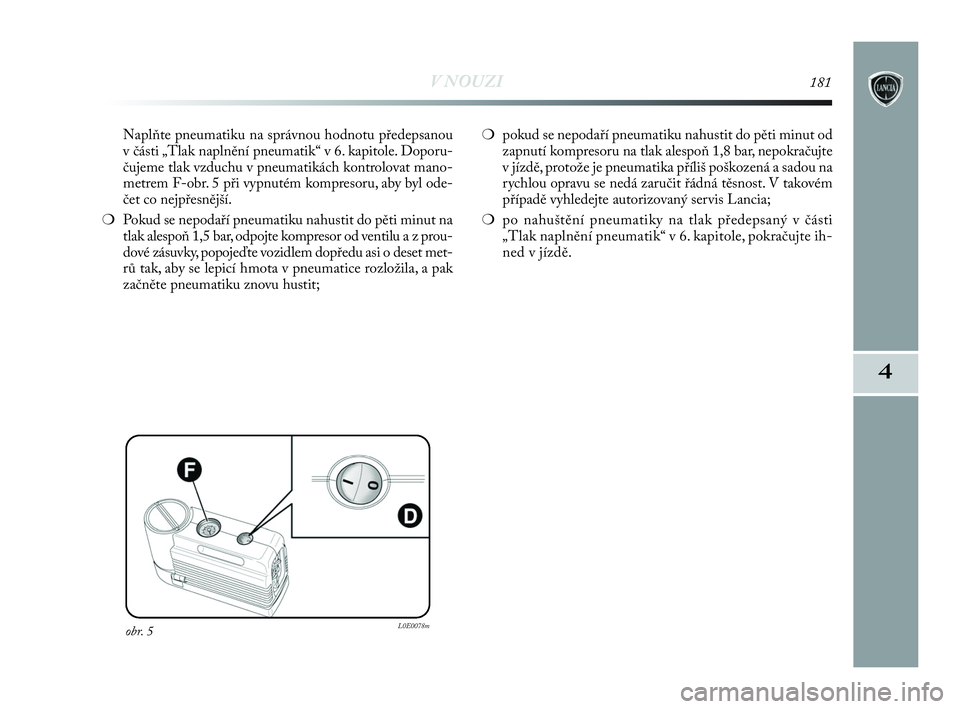

V NOUZI181
4
Naplňte pneumatiku na správnou hodnotu předepsanou
v části „Tlak naplnění pneumatik“ v 6. kapitole. Doporu-
čujeme tlak vzduchu v pneumatikách kontrolovat mano-
metrem F-obr. 5 při vypnutém kompresoru, aby byl ode-
čet co nejpřesnější.
❍Pokud se nepodaří pneumatiku nahustit do pěti minut na
tlak alespoň 1,5 bar, odpojte kompresor od ventilu a z prou-
dové zásuvky, popojeďte vozidlem dopředu asi o deset met-
rů tak, aby se lepicí hmota v pneumatice rozložila, a pak
začněte pneumatiku znovu hustit;❍pokud se nepodaří pneumatiku nahustit do pěti minut od
zapnutí kompresoru na tlak alespoň 1,8 bar, nepokračujte
v jízdě, protože je pneumatika příliš poškozená a sadou na
rychlou opravu se nedá zaručit řádná těsnost. V takovém
případě vyhledejte autorizovaný servis Lancia;
❍po nahuštění pneumatiky na tlak předepsaný v části
„Tlak naplnění pneumatik“ v 6. kapitole, pokračujte ih-
ned v jízdě.
obr. 5L0E0078m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 181

182V NOUZI

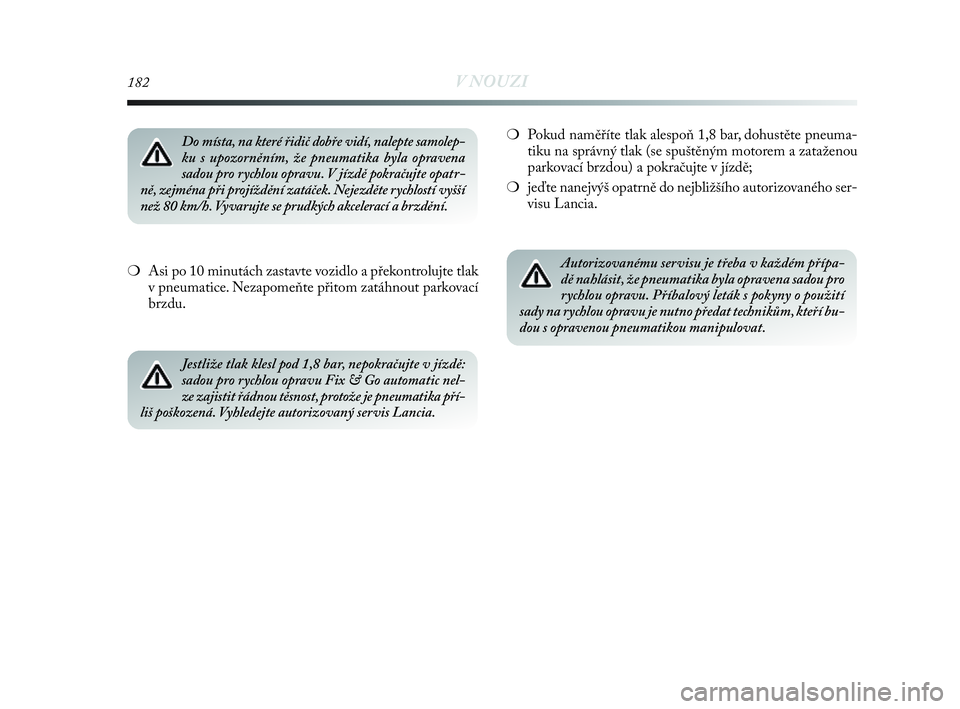

❍Asi po 10 minutách zastavte vozidlo a překontrolujte tlak
v pneumatice. Nezapomeňte přitom zatáhnout parkovací
brzdu.❍Pokud naměříte tlak alespoň 1,8 bar, dohustěte pneuma-
tiku na správný tlak (se spuštěným motorem a zataženou
parkovací brzdou) a pokračujte v jízdě;
❍jeďte nanejvýš opatrně do nejbližšího autorizovaného ser-
visu Lancia.
Do místa, na které řidič dobře vidí, nalepte samolep-
ku s upozorněním, že pneumatika byla opravena
sadou pro rychlou opravu. V jízdě pokračujte opatr-
ně, zejména při projíždění zatáček. Nejezděte rychlostí vyšší
než 80 km/h. Vyvarujte se prudkých akcelerací a brzdění.
Jestliže tlak klesl pod 1,8 bar, nepokračujte v jízdě:
sadou pro rychlou opravu Fix & Go automatic nel-
ze zajistit řádnou těsnost, protože je pneumatika pří-
liš poškozená. Vyhledejte autorizovaný servis Lancia.
Autorizovanému servisu je třeba v každém přípa-
dě nahlásit, že pneumatika byla opravena sadou pro
rychlou opravu. Příbalový leták s pokyny o použití
sady na rychlou opravu je nutno předat technikům, kteří bu-
dou s opravenou pneumatikou manipulovat.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 182

V NOUZI183
4

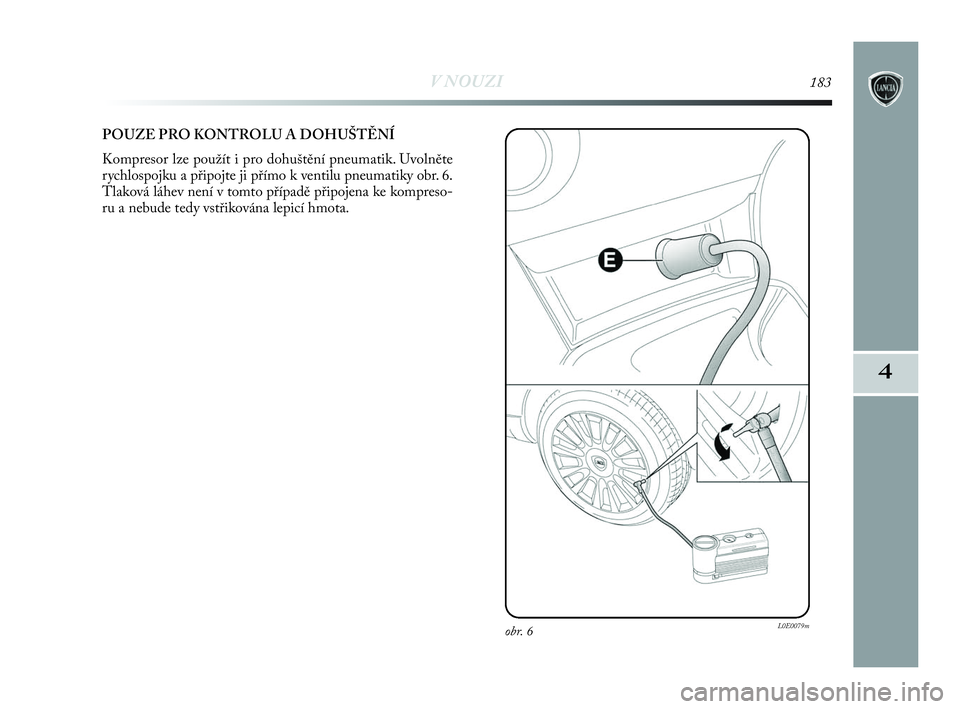

POUZE PRO KONTROLU A DOHUŠTĚNÍ
Kompresor lze použít i pro dohuštění pneumatik. Uvolněte
rychlospojku a připojte ji přímo k ventilu pneumatiky obr. 6.
Tlaková láhev není v tomto případě připojena ke kompreso-
ru a nebude tedy vstřikována lepicí hmota.
obr. 6L0E0079m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 183

184V NOUZI

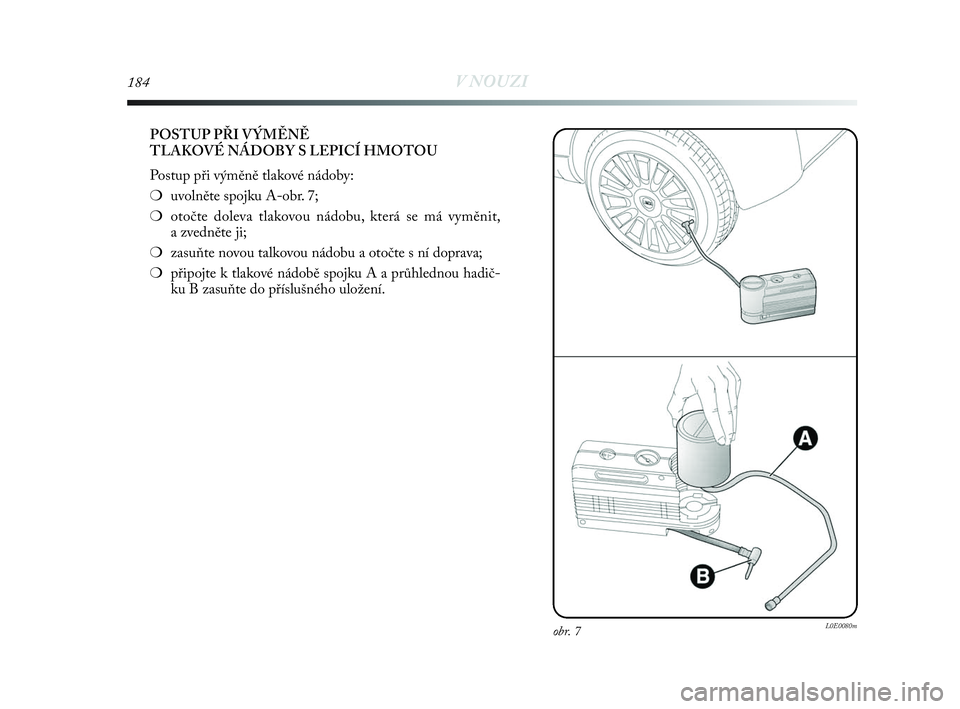

POSTUP PŘI VÝMĚNĚ
TLAKOVÉ NÁDOBY S LEPICÍ HMOTOU
Postup při výměně tlakové nádoby:
❍uvolněte spojku A-obr. 7;
❍otočte doleva tlakovou nádobu, která se má vyměnit,
a zvedněte ji;
❍zasuňte novou talkovou nádobu a otočte s ní doprava;
❍připojte k tlakové nádobě spojku A a průhlednou hadič-
ku B zasuňte do příslušného uložení.
obr. 7L0E0080m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 184

V NOUZI185
4

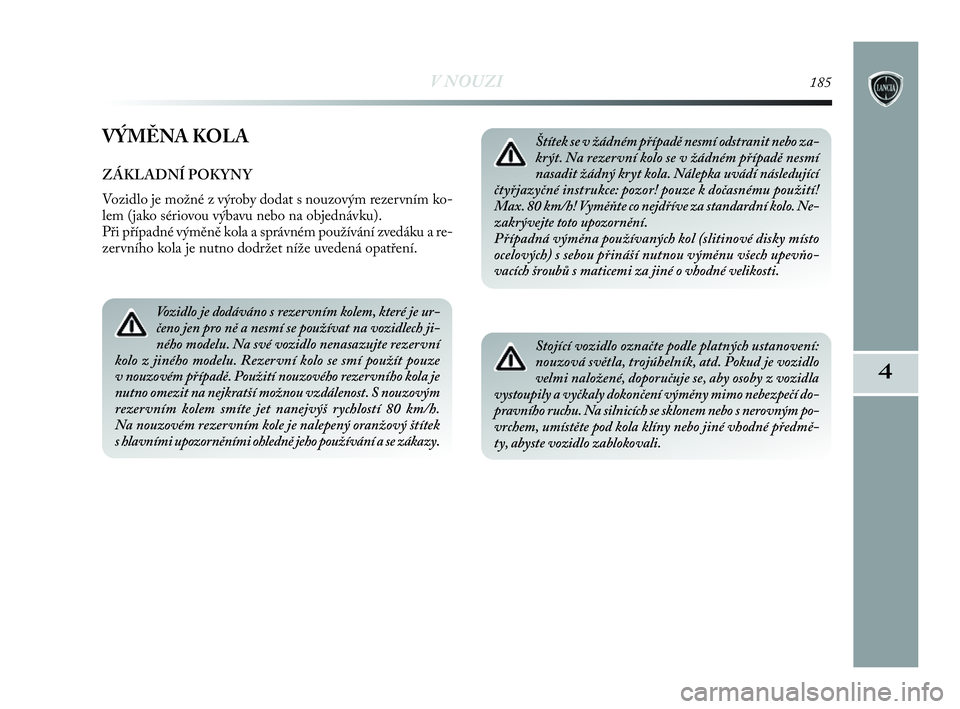

VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Vozidlo je možné z výroby dodat s nouzovým rezervním ko-
lem (jako sériovou výbavu nebo na objednávku).
Při případné výměně kola a správném používání zvedáku a re-
zervního kola je nutno dodržet níže uvedená opatření.
Vozidlo je dodáváno s rezervním kolem, které je ur-
čeno jen pro ně a nesmí se používat na vozidlech ji-
ného modelu. Na své vozidlo nenasazujte rezervní
kolo z jiného modelu. Rezervní kolo se smí použít pouze
v nouzovém případě. Použití nouzového rezervního kola je
nutno omezit na nejkratší možnou vzdálenost. S nouzovým
rezervním kolem smíte jet nanejvýš rychlostí 80 km/h.
Na nouzovém rezervním kole je nalepený oranžový štítek
s hlavními upozorněními ohledně jeho používání a se zákazy.
Štítek se v žádném případě nesmí odstranit nebo za-
krýt. Na rezervní kolo se v žádném případě nesmí
nasadit žádný kryt kola. Nálepka uvádí následující
čtyřjazyčné instrukce: pozor! pouze k dočasnému použití!
Max. 80 km/h! Vyměňte co nejdříve za standardní kolo. Ne-
zakrývejte toto upozornění.
Případná výměna používaných kol (slitinové disky místo
ocelových) s sebou přináší nutnou výměnu všech upevňo-
vacích šroubů s maticemi za jiné o vhodné velikosti.
Stojící vozidlo označte podle platných ustanovení:
nouzová světla, trojúhelník, atd. Pokud je vozidlo
velmi naložené, doporučuje se, aby osoby z vozidla
vystoupily a vyčkaly dokončení výměny mimo nebezpečí do-
pravního ruchu. Na silnicích se sklonem nebo s nerovným po-
vrchem, umístěte pod kola klíny nebo jiné vhodné předmě-
ty, abyste vozidlo zablokovali.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 185

186V NOUZI
Jízdní vlastnosti vozidla s namontovaným rezerv-
ním kolem jsou odlišné. Vyvarujte se prudkých akce-
lerací a brzdění jakož i rychlého projíždění zatáč-
kami. Celková životnost rezervního kola je 3 000 km.
Po ujetí této vzdálenosti je nutno vyměnit kolo za jiné
stejného typu. Na ráfek určený pro rezervní kolo nikdy
nemontujte tradiční pneumatiku. Nechejte kolo s píchnutou
pneumatikou opravit a znovu nasadit co nejdříve. Není
povoleno používat současně dvě rezervní kola či více
rezervních kol. Před montáží nepotírejte závity šroubů tu-
kem: mohly by se samovolně vyšroubovat.Zvedák slouží pro výměnu kol na vozidle, jehož je
součástí výbavy nebo na vozidlech stejného modelu.
V žádném případě se nesmí používat pro jiné účely,
např. pro zvedání vozidla jiného modelu. Je zakázáno jej
používat pro opravy pod vozidlem. Nesprávným umístěním
zvedáku může dojít ke spadnutí vozidla. Nepoužívejte zve-
dák pro zvedání vyšších hmotností než těch, jež jsou uve-
deny na jeho štítku. Na rezervní kolo se nesmějí nasadit
sněhové řetězy. Pokud tedy píchnete přední pneumatiku
(hnací kolo) a je třeba nasadit řetězy, je nutno přemontovat
dopředu normální kolo ze zadní nápravy a místo zadního
kola nasadit rezervní kolo. Tím se nouzová situace vyřeší,
protože vpředu budou dvě normální hnací kola, na něž se
dají nasadit sněhové řetězy.
Chybnou montáží může kryt kola za jízdy upadnout.
V žádném případě neupravujte plnicí ventil pneu-
matiky. Mezi ráfek a pneumatiku nevkládejte žád-
né nástroje. Pravidelně kontrolujte tlak v pneumatikách
a v rezervním kole, zda odpovídají hodnotám uvedeným
v 6. kapitole.
Brašna s nářadím (verze s Hi-Fi Bose)
U verzí vybavených Hi-Fi Bose je v zavazadlovém prostoru
umístěna brašna s nářadím.
Brašna obsahuje:
❍šroubovák;
❍tažný hák;
❍klíč závrtných šroubů kola;
❍klíč ústění závrtných šroubů kola;
❍vyvažování slitinových kol;
❍zvedák.
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 186

V NOUZI187
4

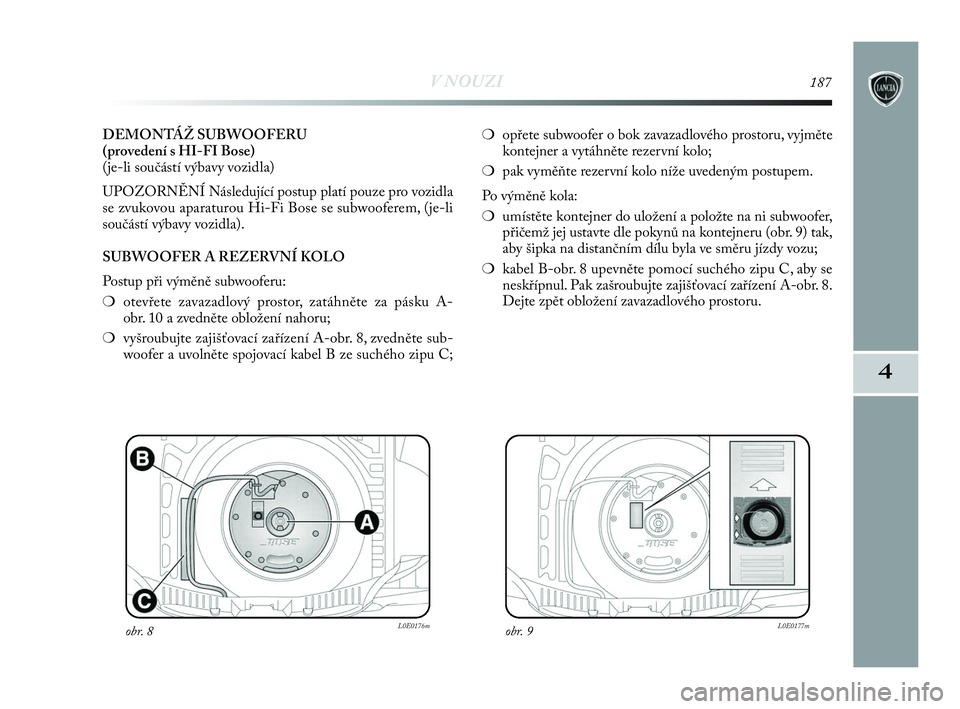

DEMONTÁŽ SUBWOOFERU
(provedení s HI-FI Bose)
(je-li součástí výbavy vozidla)
UPOZORNĚNÍ Následující postup platí pouze pro vozidla
se zvukovou aparaturou Hi-Fi Bose se subwooferem, (je-li
součástí výbavy vozidla).
SUBWOOFER A REZERVNÍ KOLO
Postup při výměně subwooferu:
❍otevřete zavazadlový prostor, zatáhněte za pásku A-
obr. 10 a zvedněte obložení nahoru;
❍vyšroubujte zajišťovací zařízení A-obr. 8, zvedněte sub-
woofer a uvolněte spojovací kabel B ze suchého zipu C;❍opřete subwoofer o bok zavazadlového prostoru, vyjměte
kontejner a vytáhněte rezervní kolo;
❍pak vyměňte rezervní kolo níže uvedeným postupem.
Po výměně kola:
❍umístěte kontejner do uložení a položte na ni subwoofer,
přičemž jej ustavte dle pokynů na kontejneru (obr. 9) tak,
aby šipka na distančním dílu byla ve směru jízdy vozu;
❍kabel B-obr. 8 upevněte pomocí suchého zipu C, aby se
neskřípnul. Pak zašroubujte zajišťovací zařízení A-obr. 8.
Dejte zpět obložení zavazadlového prostoru.
obr. 8L0E0176mobr. 9L0E0177m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 187

188V NOUZI

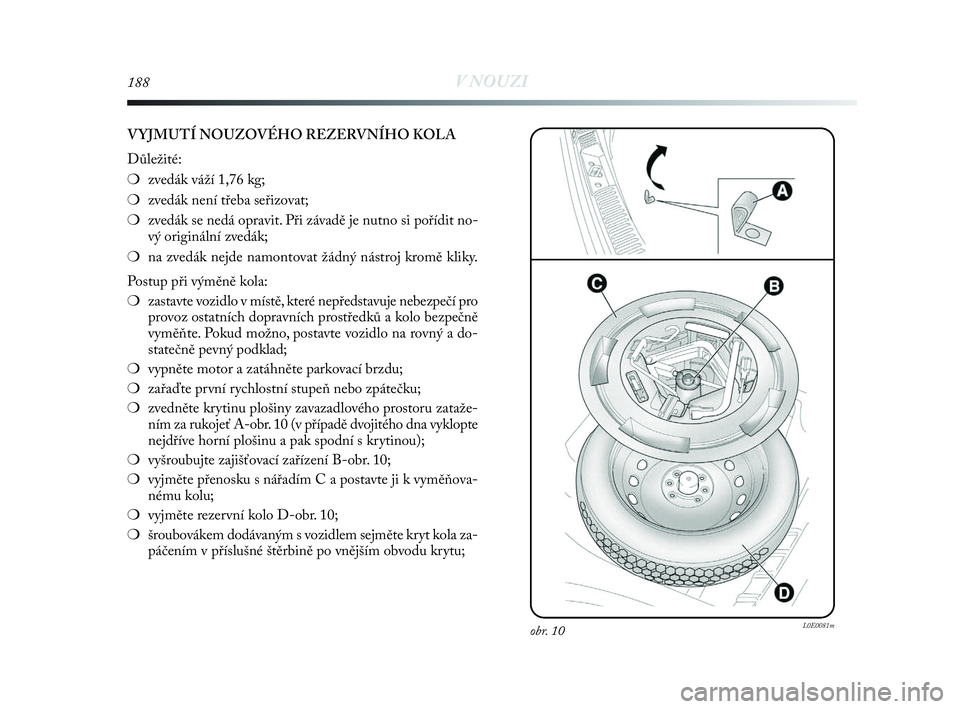

VYJMUTÍ NOUZOVÉHO REZERVNÍHO KOLA
Důležité:
❍zvedák váží 1,76 kg;
❍zvedák není třeba seřizovat;
❍zvedák se nedá opravit. Při závadě je nutno si pořídit no-
vý originální zvedák;
❍na zvedák nejde namontovat žádný nástroj kromě kliky.
Postup při výměně kola:
❍zastavte vozidlo v místě, které nepředstavuje nebezpečí pro
provoz ostatních dopravních prostředků a kolo bezpečně
vyměňte. Pokud možno, postavte vozidlo na rovný a do-
statečně pevný podklad;
❍vypněte motor a zatáhněte parkovací brzdu;
❍zařaďte první rychlostní stupeň nebo zpátečku;
❍zvedněte krytinu plošiny zavazadlového prostoru zataže-
ním za rukojeť A-obr. 10 (v případě dvojitého dna vyklopte
nejdříve horní plošinu a pak spodní s krytinou);
❍vyšroubujte zajišťovací zařízení B-obr. 10;
❍vyjměte přenosku s nářadím C a postavte ji k vyměňova-
nému kolu;
❍vyjměte rezervní kolo D-obr. 10;
❍šroubovákem dodávaným s vozidlem sejměte kryt kola za-
páčením v příslušné štěrbině po vnějším obvodu krytu;
obr. 10L0E0081m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 188

V NOUZI189
4

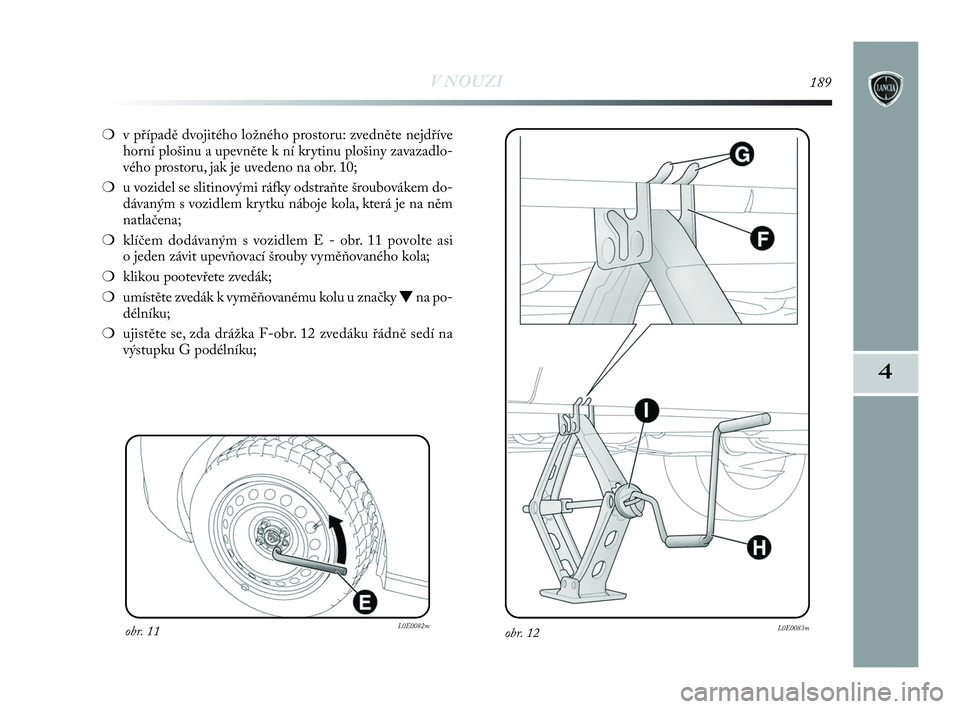

❍v případě dvojitého ložného prostoru: zvedněte nejdříve
horní plošinu a upevněte k ní krytinu plošiny zavazadlo-
vého prostoru, jak je uvedeno na obr. 10;
❍u vozidel se slitinovými ráfky odstraňte šroubovákem do-
dávaným s vozidlem krytku náboje kola, která je na něm
natlačena;
❍klíčem dodávaným s vozidlem E - obr. 11 povolte asi
o jeden závit upevňovací šrouby vyměňovaného kola;
❍klikou pootevřete zvedák;
❍umístěte zvedák k vyměňovanému kolu u značky
Ona po-
délníku;
❍ujistěte se, zda drážka F-obr. 12 zvedáku řádně sedí na
výstupku G podélníku;
obr. 11L0E0082mobr. 12L0E0083m
175-214 Delta CZ 3ed Allin. 4ed 21-04-2010 11:45 Pagina 189
