Lancia Delta 2011 Libretto Uso Manutenzione (in Italian)

fig. 46
L0E0039m
fig. 47
L0E0040m
Alla presa possono essere collegati accesso-
ri con potenza non superiore a 180W (assor-
bimento massimo 15A).

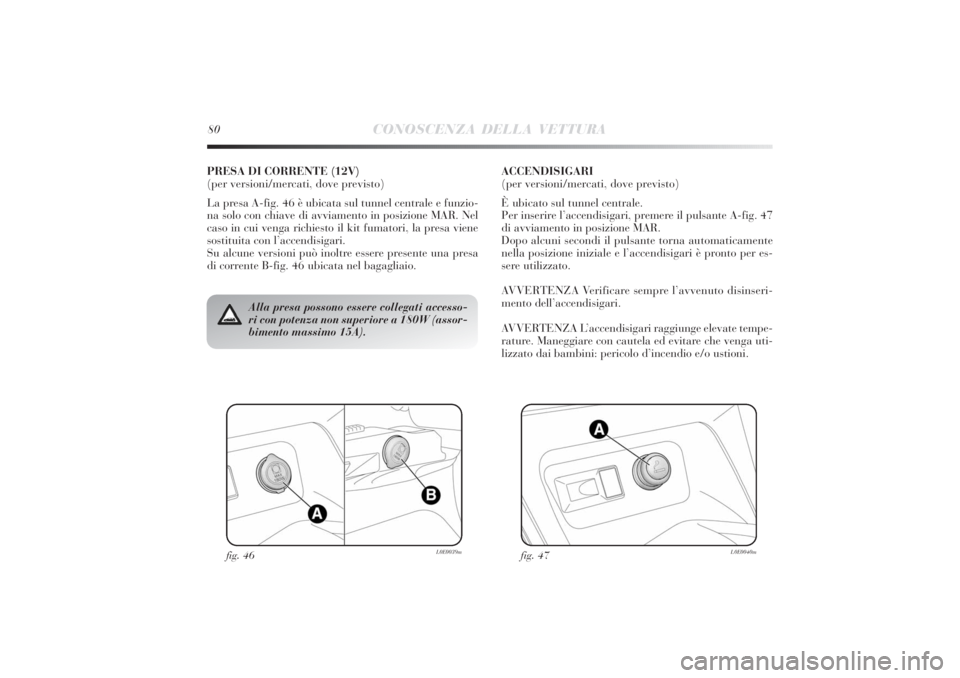

PRESA DI CORRENTE (12V)
(per versioni/mercati, dove previsto)
La presa A-fig. 46 è ubicata sul tunnel centrale e funzio-
na solo con chiave di avviamento in posizione MAR. Nel
caso in cui venga richiesto il kit fumatori, la presa viene
sostituita con l’accendisigari.
Su alcune versioni può inoltre essere presente una presa
di corrente B-fig. 46 ubicata nel bagagliaio.ACCENDISIGARI
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale.
Per inserire l’accendisigari, premere il pulsante A-fig. 47
di avviamento in posizione MAR.
Dopo alcuni secondi il pulsante torna automaticamente
nella posizione iniziale e l’accendisigari è pronto per es-
sere utilizzato.
AVVERTENZA Verificare sempre l’avvenuto disinseri-
mento dell’accendisigari.
AVVERTENZA L’accendisigari raggiunge elevate tempe-
rature. Maneggiare con cautela ed evitare che venga uti-
lizzato dai bambini: pericolo d’incendio e/o ustioni. 80
CONOSCENZA DELLA VETTURA

CONOSCENZA DELLA VETTURA
81
1

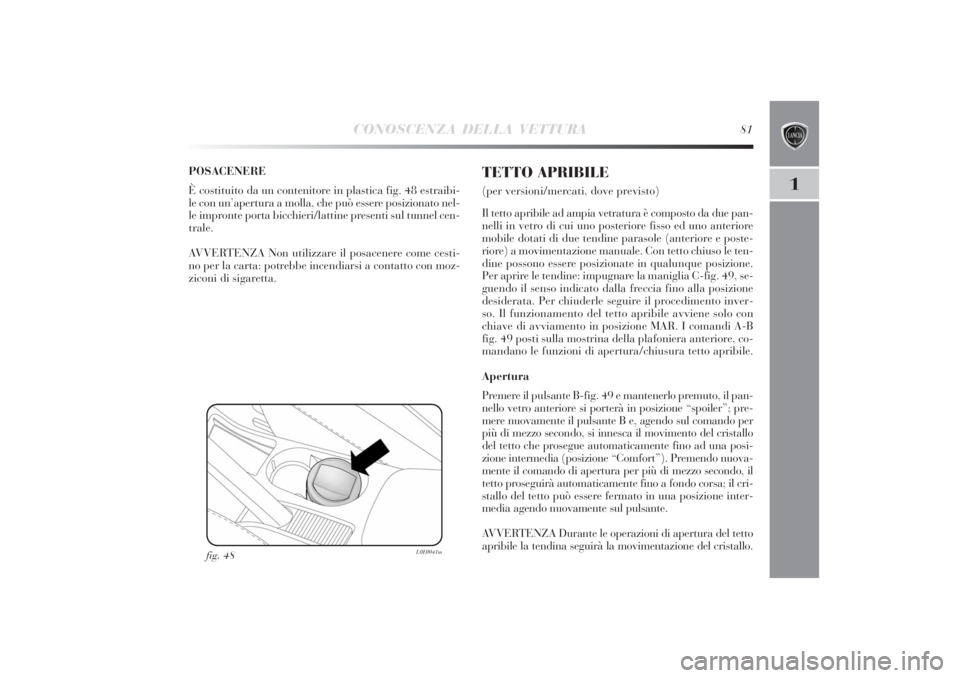

POSACENERE
È costituito da un contenitore in plastica fig. 48 estraibi-
le con un’apertura a molla, che può essere posizionato nel-
le impronte porta bicchieri/lattine presenti sul tunnel cen-
trale.
AVVERTENZA Non utilizzare il posacenere come cesti-
no per la carta: potrebbe incendiarsi a contatto con moz-
ziconi di sigaretta.
fig. 48
L0E0041m
TETTO APRIBILE (per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da due pan-
nelli in vetro di cui uno posteriore fisso ed uno anteriore
mobile dotati di due tendine parasole (anteriore e poste-
riore) a movimentazione manuale. Con tetto chiuso le ten-
dine possono essere posizionate in qualunque posizione.
Per aprire le tendine: impugnare la maniglia C-fig. 49, se-
guendo il senso indicato dalla freccia fino alla posizione
desiderata. Per chiuderle seguire il procedimento inver-
so. Il funzionamento del tetto apribile avviene solo con
chiave di avviamento in posizione MAR. I comandi A-B
fig. 49 posti sulla mostrina della plafoniera anteriore, co-
mandano le funzioni di apertura/chiusura tetto apribile.
Apertura
Premere il pulsante B-fig. 49 e mantenerlo premuto, il pan-
nello vetro anteriore si porterà in posizione “spoiler”; pre-
mere nuovamente il pulsante B e, agendo sul comando per
più di mezzo secondo, si innesca il movimento del cristallo
del tetto che prosegue automaticamente fino ad una posi-
zione intermedia (posizione “Comfort”). Premendo nuova-
mente il comando di apertura per più di mezzo secondo, il
tetto proseguirà automaticamente fino a fondo corsa; il cri-
stallo del tetto può essere fermato in una posizione inter-
media agendo nuovamente sul pulsante.
AVVERTENZA Durante le operazioni di apertura del tetto
apribile la tendina seguirà la movimentazione del cristallo.

82
CONOSCENZA DELLA VETTURA

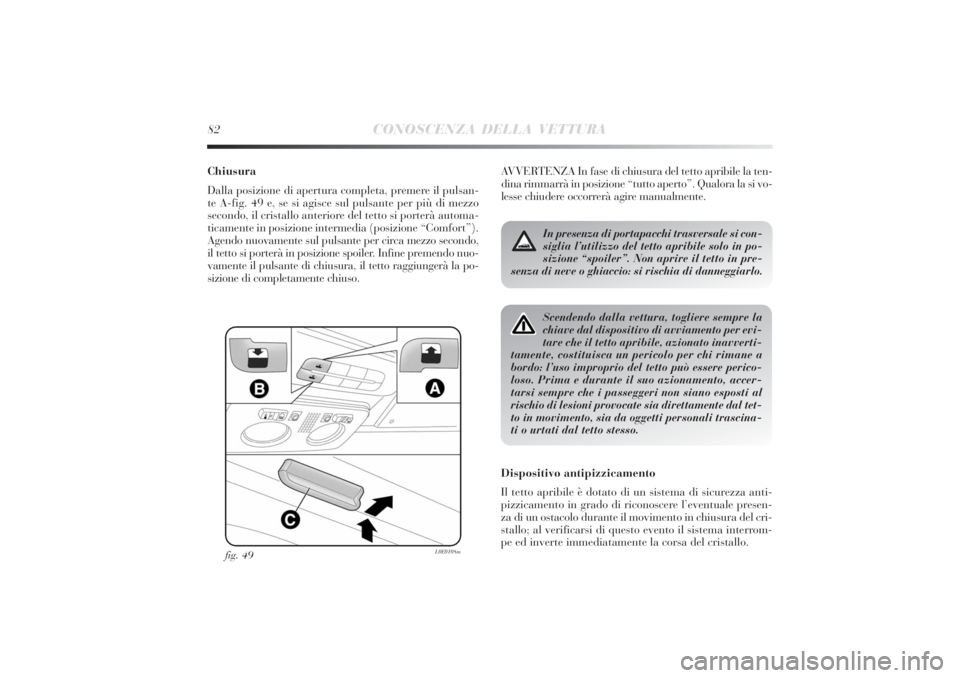

Chiusura
Dalla posizione di apertura completa, premere il pulsan-
te A-fig. 49 e, se si agisce sul pulsante per più di mezzo
secondo, il cristallo anteriore del tetto si porterà automa-
ticamente in posizione intermedia (posizione “Comfort”).
Agendo nuovamente sul pulsante per circa mezzo secondo,
il tetto si porterà in posizione spoiler. Infine premendo nuo-
vamente il pulsante di chiusura, il tetto raggiungerà la po-
sizione di completamente chiuso.
fig. 49
L0E0108m
In presenza di portapacchi trasversale si con-
siglia l’utilizzo del tetto apribile solo in po-
sizione “spoiler”. Non aprire il tetto in pre-
senza di neve o ghiaccio: si rischia di danneggiarlo.Scendendo dalla vettura, togliere sempre la
chiave dal dispositivo di avviamento per evi-
tare che il tetto apribile, azionato inavverti-
tamente, costituisca un pericolo per chi rimane a
bordo: l’uso improprio del tetto può essere perico-
loso. Prima e durante il suo azionamento, accer-
tarsi sempre che i passeggeri non siano esposti al
rischio di lesioni provocate sia direttamente dal tet-
to in movimento, sia da oggetti personali trascina-
ti o urtati dal tetto stesso.
Dispositivo antipizzicamento
Il tetto apribile è dotato di un sistema di sicurezza anti-
pizzicamento in grado di riconoscere l’eventuale presen-
za di un ostacolo durante il movimento in chiusura del cri-
stallo; al verificarsi di questo evento il sistema interrom-
pe ed inverte immediatamente la corsa del cristallo.AVVERTENZA In fase di chiusura del tetto apribile la ten-
dina rimmarrà in posizione “tutto aperto”. Qualora la si vo-
lesse chiudere occorrerà agire manualmente.

CONOSCENZA DELLA VETTURA
83
1
fig. 50
L0E0109m

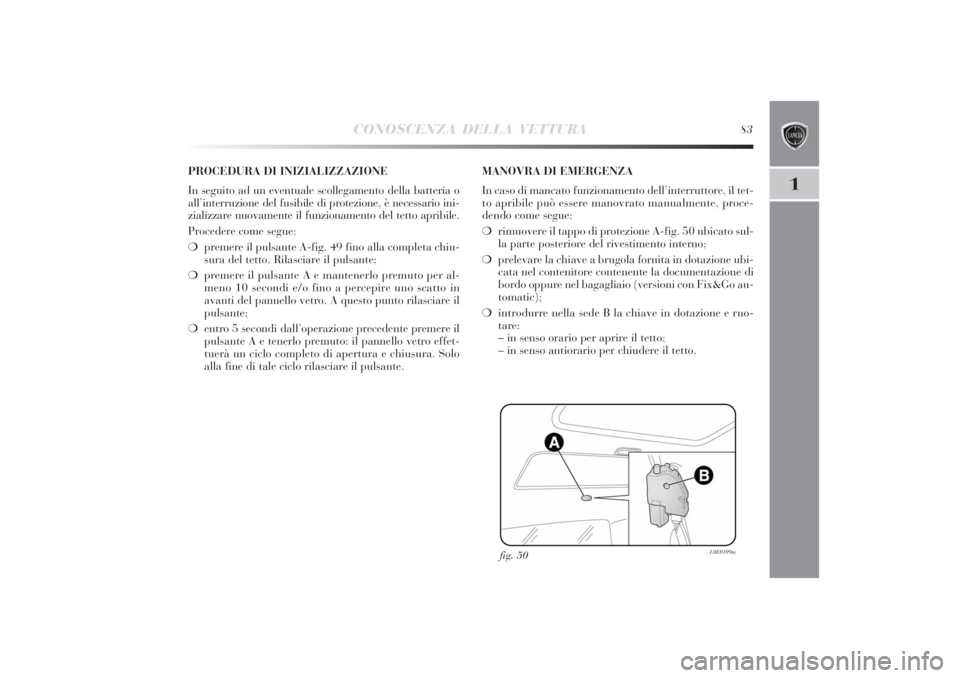

PROCEDURA DI INIZIALIZZAZIONE
In seguito ad un eventuale scollegamento della batteria o
all’interruzione del fusibile di protezione, è necessario ini-
zializzare nuovamente il funzionamento del tetto apribile.
Procedere come segue:
❍premere il pulsante A-fig. 49 fino alla completa chiu-
sura del tetto. Rilasciare il pulsante;
❍premere il pulsante A e mantenerlo premuto per al-
meno 10 secondi e/o fino a percepire uno scatto in
avanti del pannello vetro. A questo punto rilasciare il
pulsante;
❍entro 5 secondi dall’operazione precedente premere il
pulsante A e tenerlo premuto: il pannello vetro effet-
tuerà un ciclo completo di apertura e chiusura. Solo
alla fine di tale ciclo rilasciare il pulsante.MANOVRA DI EMERGENZA
In caso di mancato funzionamento dell’interruttore, il tet-
to apribile può essere manovrato manualmente, proce-
dendo come segue:
❍rimuovere il tappo di protezione A-fig. 50 ubicato sul-
la parte posteriore del rivestimento interno;
❍prelevare la chiave a brugola fornita in dotazione ubi-
cata nel contenitore contenente la documentazione di
bordo oppure nel bagagliaio (versioni con Fix&Go au-
tomatic);
❍introdurre nella sede B la chiave in dotazione e ruo-
tare:
– in senso orario per aprire il tetto;
– in senso antiorario per chiudere il tetto.

84
CONOSCENZA DELLA VETTURA

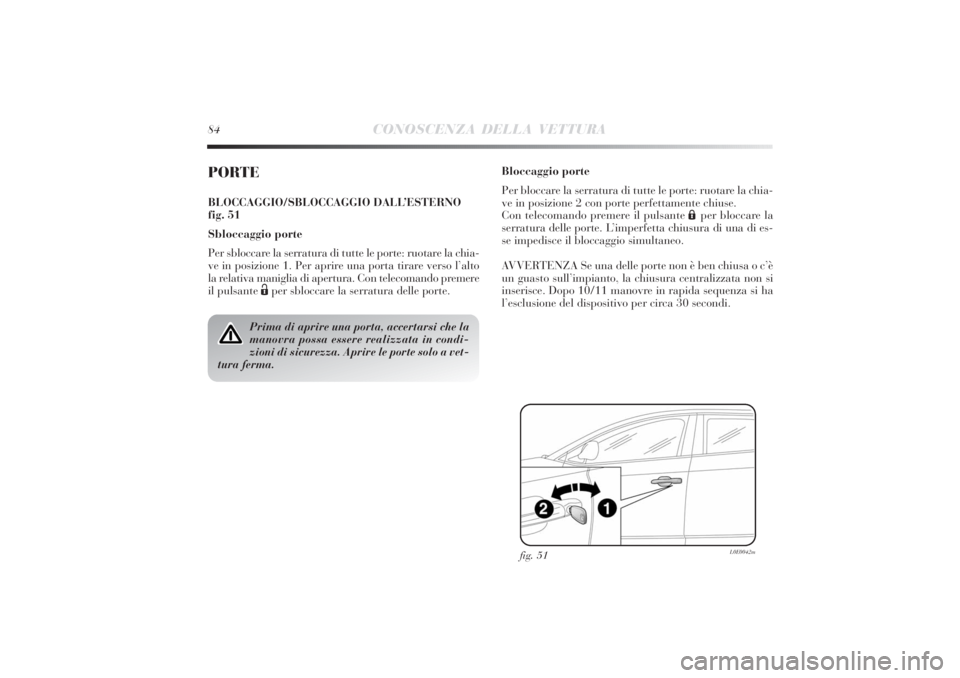

PORTEBLOCCAGGIO/SBLOCCAGGIO DALL’ESTERNO
fig. 51
Sbloccaggio porte
Per sbloccare la serratura di tutte le porte: ruotare la chia-
ve in posizione 1. Per aprire una porta tirare verso l’alto
la relativa maniglia di apertura. Con telecomando premere
il pulsante Ëper sbloccare la serratura delle porte.
Prima di aprire una porta, accertarsi che la
manovra possa essere realizzata in condi-
zioni di sicurezza. Aprire le porte solo a vet-
tura ferma.
fig. 51
L0E0042m
Bloccaggio porte
Per bloccare la serratura di tutte le porte: ruotare la chia-
ve in posizione 2 con porte perfettamente chiuse.
Con telecomando premere il pulsante Áper bloccare la
serratura delle porte. L’imperfetta chiusura di una di es-
se impedisce il bloccaggio simultaneo.
AVVERTENZA Se una delle porte non è ben chiusa o c’è
un guasto sull’impianto, la chiusura centralizzata non si
inserisce. Dopo 10/11 manovre in rapida sequenza si ha
l’esclusione del dispositivo per circa 30 secondi.

CONOSCENZA DELLA VETTURA
85
1

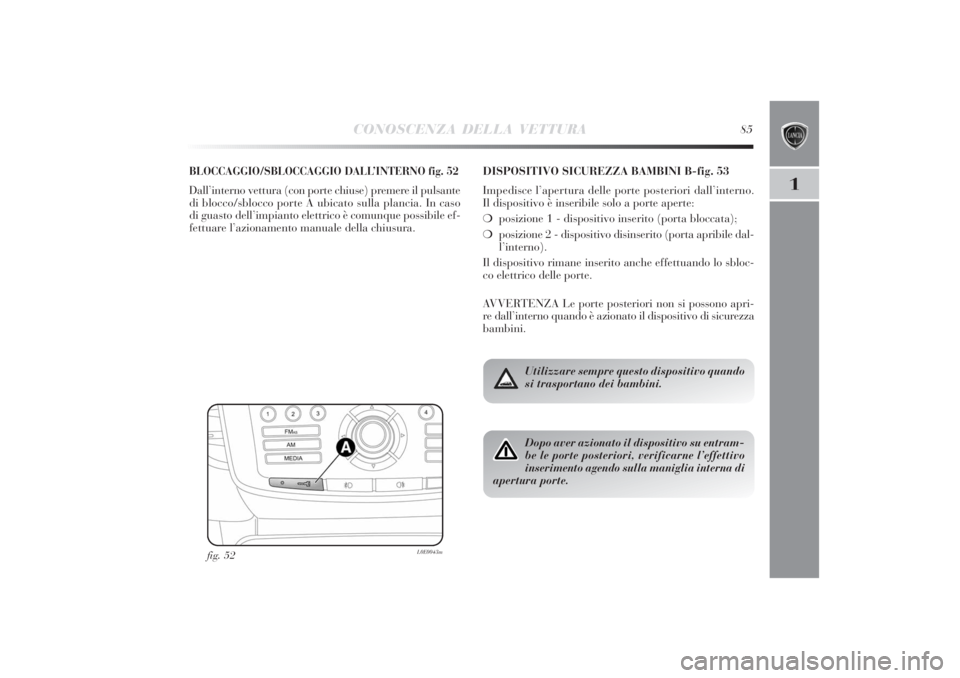

BLOCCAGGIO/SBLOCCAGGIO DALL’INTERNO fig. 52Dall’interno vettura (con porte chiuse) premere il pulsante
di blocco/sblocco porte A ubicato sulla plancia. In caso
di guasto dell’impianto elettrico è comunque possibile ef-
fettuare l’azionamento manuale della chiusura.
fig. 52
L0E0043m
DISPOSITIVO SICUREZZA BAMBINI B-fig. 53
Impedisce l’apertura delle porte posteriori dall’interno.
Il dispositivo è inseribile solo a porte aperte:
❍posizione 1 - dispositivo inserito (porta bloccata);
❍posizione 2 - dispositivo disinserito (porta apribile dal-
l’interno).
Il dispositivo rimane inserito anche effettuando lo sbloc-
co elettrico delle porte.
AVVERTENZA Le porte posteriori non si possono apri-
re dall’interno quando è azionato il dispositivo di sicurezza
bambini.
Dopo aver azionato il dispositivo su entram-
be le porte posteriori, verificarne l’effettivo
inserimento agendo sulla maniglia interna di
apertura porte.Utilizzare sempre questo dispositivo quando
si trasportano dei bambini.

86
CONOSCENZA DELLA VETTURA
fig. 53
L0E0044m

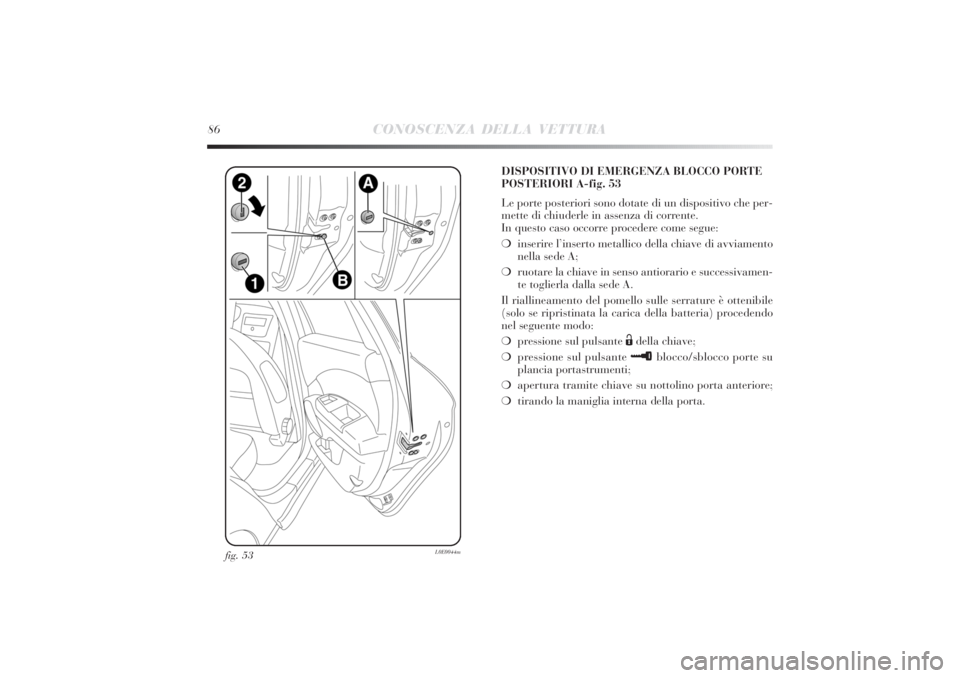

DISPOSITIVO DI EMERGENZA BLOCCO PORTE
POSTERIORI A-fig. 53
Le porte posteriori sono dotate di un dispositivo che per-
mette di chiuderle in assenza di corrente.
In questo caso occorre procedere come segue:
❍inserire l’inserto metallico della chiave di avviamento
nella sede A;
❍ruotare la chiave in senso antiorario e successivamen-
te toglierla dalla sede A.
Il riallineamento del pomello sulle serrature è ottenibile
(solo se ripristinata la carica della batteria) procedendo
nel seguente modo:
❍pressione sul pulsante
Ëdella chiave;
❍pressione sul pulsante ≈
blocco/sblocco porte su
plancia portastrumenti;
❍apertura tramite chiave su nottolino porta anteriore;
❍tirando la maniglia interna della porta.

CONOSCENZA DELLA VETTURA
87
1

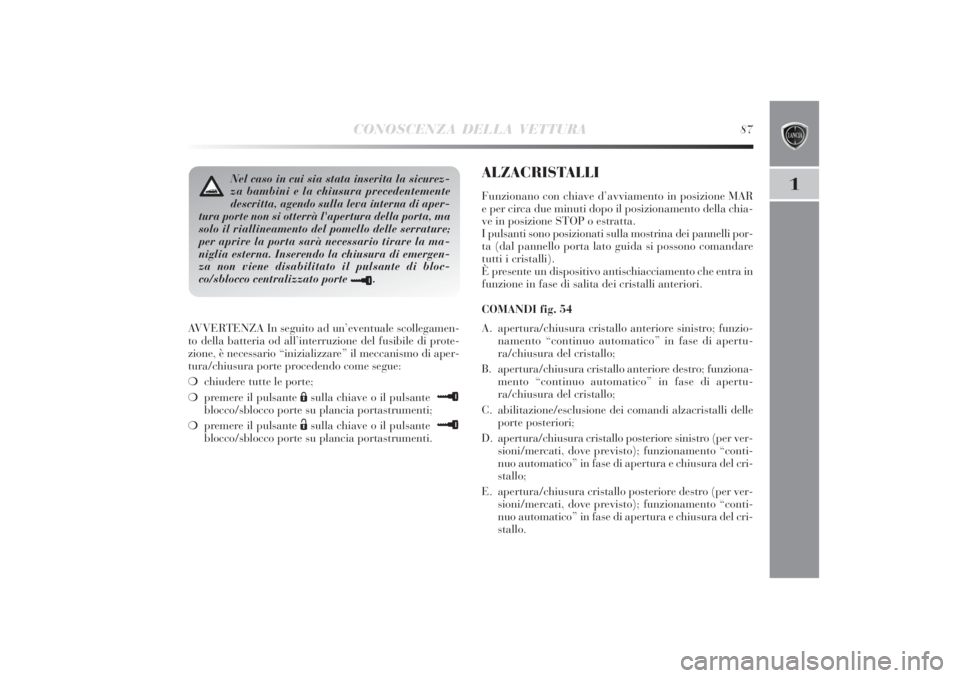

AVVERTENZA In seguito ad un’eventuale scollegamen-
to della batteria od all’interruzione del fusibile di prote-
zione, è necessario “inizializzare” il meccanismo di aper-
tura/chiusura porte procedendo come segue:
❍chiudere tutte le porte;
❍premere il pulsante
Ásulla chiave o il pulsante
≈
blocco/sblocco porte su plancia portastrumenti;
❍premere il pulsante
Ësulla chiave o il pulsante
≈
blocco/sblocco porte su plancia portastrumenti.
Nel caso in cui sia stata inserita la sicurez-
za bambini e la chiusura precedentemente
descritta, agendo sulla leva interna di aper-
tura porte non si otterrà l'apertura della porta, ma
solo il riallineamento del pomello delle serrature;
per aprire la porta sarà necessario tirare la ma-
niglia esterna. Inserendo la chiusura di emergen-
za non viene disabilitato il pulsante di bloc-
co/sblocco centralizzato porte
≈
.
ALZACRISTALLIFunzionano con chiave d’avviamento in posizione MAR
e per circa due minuti dopo il posizionamento della chia-
ve in posizione STOP o estratta.
I pulsanti sono posizionati sulla mostrina dei pannelli por-
ta (dal pannello porta lato guida si possono comandare
tutti i cristalli).
È presente un dispositivo antischiacciamento che entra in
funzione in fase di salita dei cristalli anteriori.

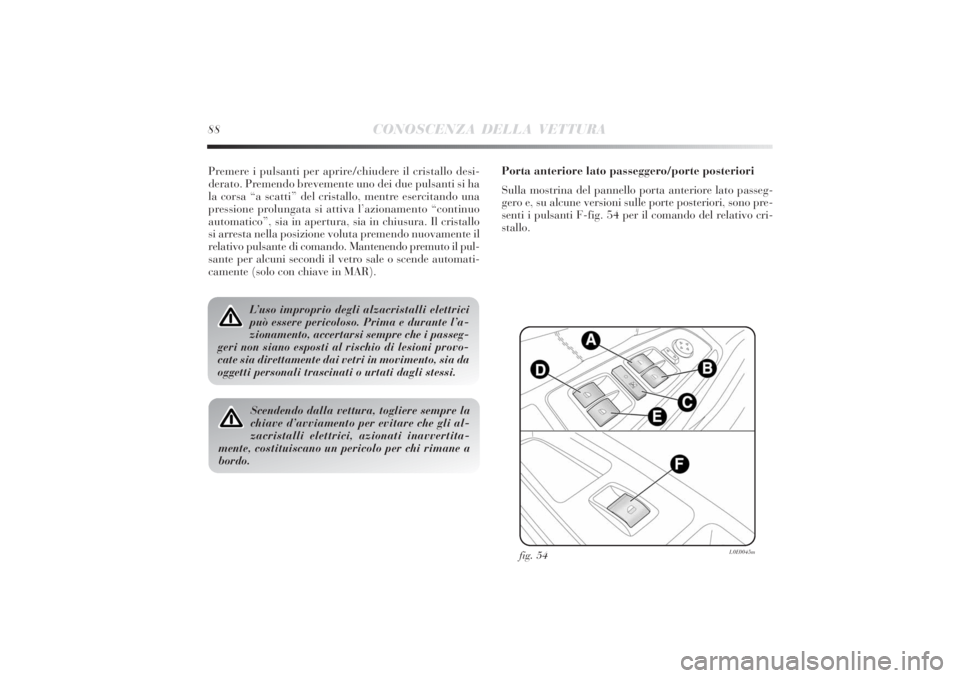

COMANDI fig. 54
A. apertura/chiusura cristallo anteriore sinistro; funzio-
namento “continuo automatico” in fase di apertu-
ra/chiusura del cristallo;
B. apertura/chiusura cristallo anteriore destro; funziona-
mento “continuo automatico” in fase di apertu-
ra/chiusura del cristallo;
C. abilitazione/esclusione dei comandi alzacristalli delle
porte posteriori;
D. apertura/chiusura cristallo posteriore sinistro (per ver-
sioni/mercati, dove previsto); funzionamento “conti-
nuo automatico” in fase di apertura e chiusura del cri-
stallo;
E. apertura/chiusura cristallo posteriore destro (per ver-
sioni/mercati, dove previsto); funzionamento “conti-
nuo automatico” in fase di apertura e chiusura del cri-
stallo.

88
CONOSCENZA DELLA VETTURA
Premere i pulsanti per aprire/chiudere il cristallo desi-
derato. Premendo brevemente uno dei due pulsanti si ha
la corsa “a scatti” del cristallo, mentre esercitando una
pressione prolungata si attiva l’azionamento “continuo
automatico”, sia in apertura, sia in chiusura. Il cristallo
si arresta nella posizione voluta premendo nuovamente il
relativo pulsante di comando. Mantenendo premuto il pul-
sante per alcuni secondi il vetro sale o scende automati-
camente (solo con chiave in MAR).
L’uso improprio degli alzacristalli elettrici
può essere pericoloso. Prima e durante l’a-
zionamento, accertarsi sempre che i passeg-
geri non siano esposti al rischio di lesioni provo-
cate sia direttamente dai vetri in movimento, sia da
oggetti personali trascinati o urtati dagli stessi.Scendendo dalla vettura, togliere sempre la
chiave d’avviamento per evitare che gli al-
zacristalli elettrici, azionati inavvertita-
mente, costituiscano un pericolo per chi rimane a
bordo.
fig. 54
L0E0045m
Porta anteriore lato passeggero/porte posteriori
Sulla mostrina del pannello porta anteriore lato passeg-
gero e, su alcune versioni sulle porte posteriori, sono pre-
senti i pulsanti F-fig. 54 per il comando del relativo cri-
stallo.

CONOSCENZA DELLA VETTURA
89
1

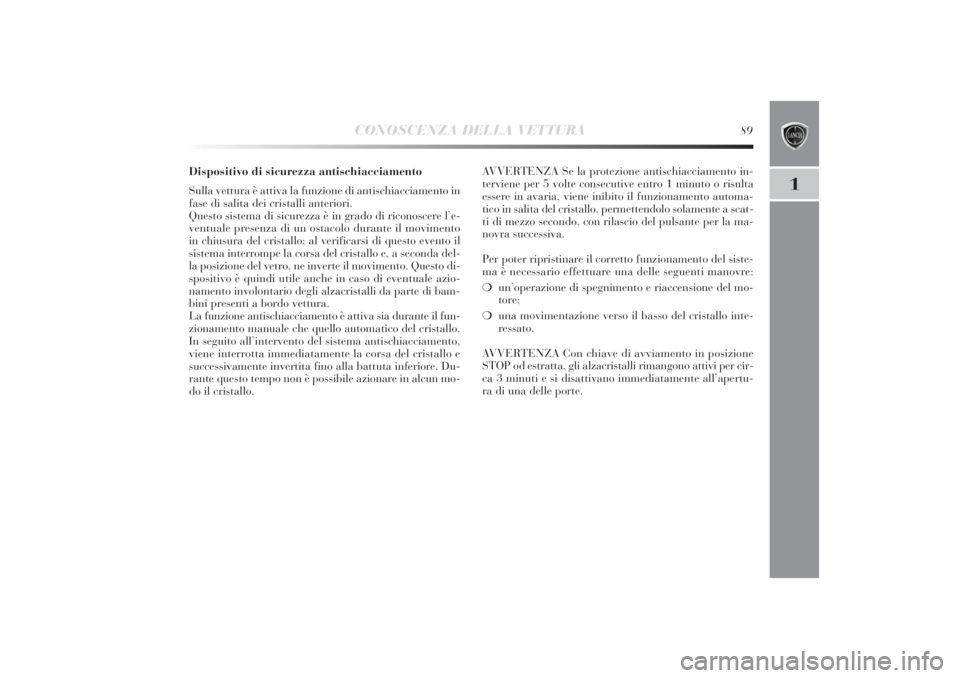

Dispositivo di sicurezza antischiacciamento
Sulla vettura è attiva la funzione di antischiacciamento in
fase di salita dei cristalli anteriori.
Questo sistema di sicurezza è in grado di riconoscere l’e-
ventuale presenza di un ostacolo durante il movimento
in chiusura del cristallo; al verificarsi di questo evento il
sistema interrompe la corsa del cristallo e, a seconda del-
la posizione del vetro, ne inverte il movimento. Questo di-
spositivo è quindi utile anche in caso di eventuale azio-
namento involontario degli alzacristalli da parte di bam-
bini presenti a bordo vettura.
La funzione antischiacciamento è attiva sia durante il fun-
zionamento manuale che quello automatico del cristallo.
In seguito all’intervento del sistema antischiacciamento,
viene interrotta immediatamente la corsa del cristallo e
successivamente invertita fino alla battuta inferiore. Du-
rante questo tempo non è possibile azionare in alcun mo-
do il cristallo.AVVERTENZA Se la protezione antischiacciamento in-
terviene per 5 volte consecutive entro 1 minuto o risulta
essere in avaria, viene inibito il funzionamento automa-
tico in salita del cristallo, permettendolo solamente a scat-
ti di mezzo secondo, con rilascio del pulsante per la ma-
novra successiva.
Per poter ripristinare il corretto funzionamento del siste-
ma è necessario effettuare una delle seguenti manovre:
❍un’operazione di spegnimento e riaccensione del mo-
tore;
❍una movimentazione verso il basso del cristallo inte-
ressato.
AVVERTENZA Con chiave di avviamento in posizione
STOP od estratta, gli alzacristalli rimangono attivi per cir-
ca 3 minuti e si disattivano immediatamente all’apertu-
ra di una delle porte.
