Lancia Delta 2015 Notice d'entretien (in French)

CONNAISSANCE DU VÉHICULE79
1
FEUX ANTIBROUILLARD fig. 42
(pour les versions/marchés qui le prévoient)
Pour allumer les feux antibrouillard, appuyer sur le bou-
ton A. Quand ils sont activés, le témoin
5s’allume sur
le combiné de bord. L’activation des feux antibrouillard
a lieu lorsque les feux de croisement sont allumés.
FEUX ANTIBROUILLARD ARRIÈRE fig. 42
Ils s’allument lorsque les feux de croisement sont allu-
més et que l’on appuie sur le bouton B. Quand ils sont
activés, le témoin
4s’allume sur le combiné de bord. Ils
s’éteignent en appuyant de nouveau sur le bouton.
fig. 43L0E0030m
FEUX ADAPTATIFS AFS
(Adaptive Xenon Lights) fig. 43
Les feux adaptatifs (voir le paragraphe « Phares » dans
ce chapitre) sont automatiquement activés au démarrage
du véhicule. Dans cette condition, la LED (de couleur am-
bre) sur le bouton A reste éteinte.
Quand on appuie sur le bouton A, les feux adaptatifs (s’ils
sont activés) sont désactivés et la LED sur le bouton A s’a\
l-
lume de façon continue. Pour réactiver les feux adapta-
tifs : appuyer de nouveau sur le bouton A (LED sur le bou-
ton éteinte).
En cas d’anomalie du système, le témoin
fclignote sur
le combiné de bord ou le symbole
fclignote à l’écran et
un message s’affiche (pour les versions/marchés qui le pré-
voient).
fig. 42L0E0029m
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 79

80CONNAISSANCE DU VÉHICULE

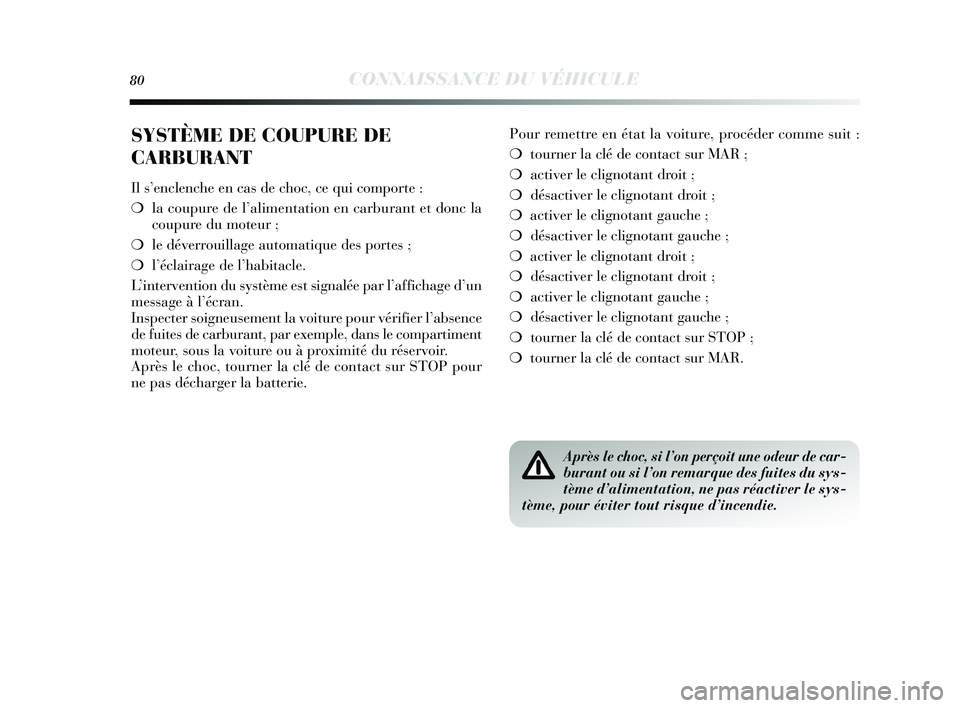

SYSTÈME DE COUPURE DE
CARBURANT
Il s’enclenche en cas de choc, ce qui comporte :
❍la coupure de l’alimentation en carburant et donc la
coupure du moteur ;
❍ le déverrouillage automatique des portes ;
❍ l’éclairage de l’habitacle.
L’intervention du système est signalée par l’affichage d’u\
n
message à l’écran.
Inspecter soigneusement la voiture pour vérifier l’absence
de fuites de carburant, par exemple, dans le compartiment
moteur, sous la voiture ou à proximité du réservoir.
Après le choc, tourner la clé de contact sur STOP pour
ne pas décharger la batterie. Pour remettre en état la voiture, procéder comme suit :
❍
tourner la clé de contact sur MAR ;
❍ activer le clignotant droit ;
❍ désactiver le clignotant droit ;
❍ activer le clignotant gauche ;
❍ désactiver le clignotant gauche ;
❍ activer le clignotant droit ;
❍ désactiver le clignotant droit ;
❍ activer le clignotant gauche ;
❍ désactiver le clignotant gauche ;
❍ tourner la clé de contact sur STOP ;
❍ tourner la clé de contact sur MAR.
Après le choc, si l’on perçoit une odeur de car-
burant ou si l’on remarque des fuites du sys-
tème d’alimentation, ne pas réactiver le sys-
tème, pour éviter tout risque d’incendie.
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 80

CONNAISSANCE DU VÉHICULE81
1

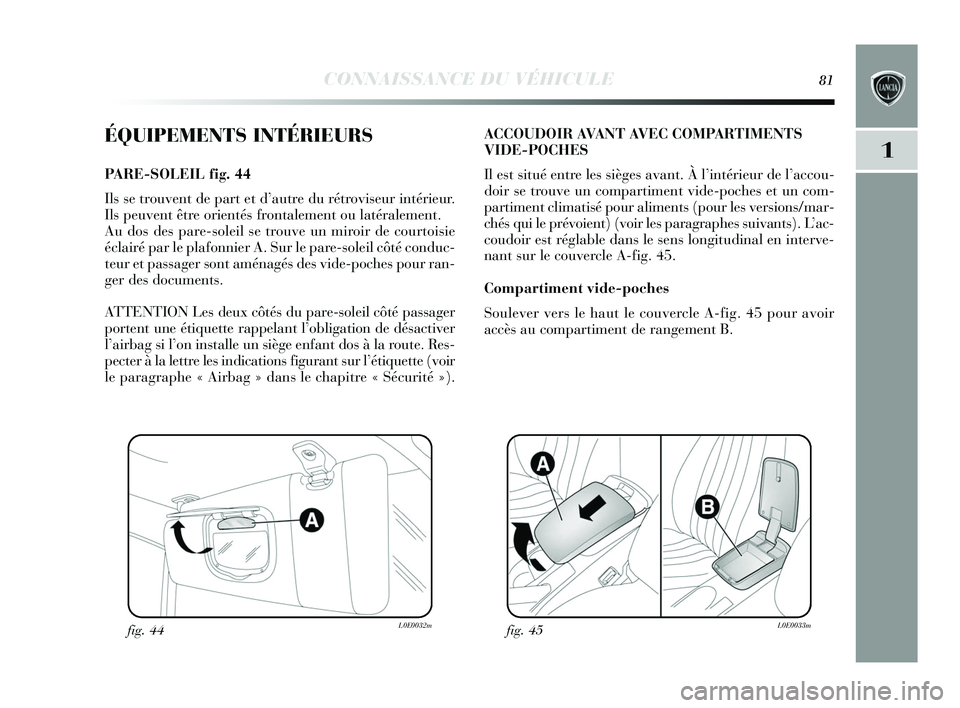

ÉQUIPEMENTS INTÉRIEURS
PARE-SOLEIL fig. 44
Ils se trouvent de part et d’autre du rétroviseur intérieur.
Ils peuvent être orientés frontalement ou latéralement.
Au dos des pare-soleil se trouve un miroir de courtoisie
éclairé par le plafonnier A. Sur le pare-soleil côté conduc-
teur et passager sont aménagés des vide-poches pour ran-
ger des documents.
ATTENTION Les deux côtés du pare-soleil côté passager
portent une étiquette rappelant l’obligation de désactiver
l’airbag si l’on installe un siège enfant dos à la route. Res-
pecter à la lettre les indications figurant sur l’étiquette (voir
le paragraphe « Airbag » dans le chapitre « Sécurité »).
fig. 44L0E0032m
ACCOUDOIR AVANT AVEC COMPARTIMENTS
VIDE-POCHES
Il est situé entre les sièges avant. À l’intérieur de l’accou-
doir se trouve un compartiment vide-poches et un com-
partiment climatisé pour aliments (pour les versions/mar-
chés qui le prévoient) (voir les paragraphes suivants). L’ac-
coudoir est réglable dans le sens longitudinal en interve-
nant sur le couvercle A-fig. 45.
Compartiment vide-poches
Soulever vers le haut le couvercle A-fig. 45 pour avoir
accès au compartiment de rangement B.
fig. 45L0E0033m
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 81

82CONNAISSANCE DU VÉHICULE

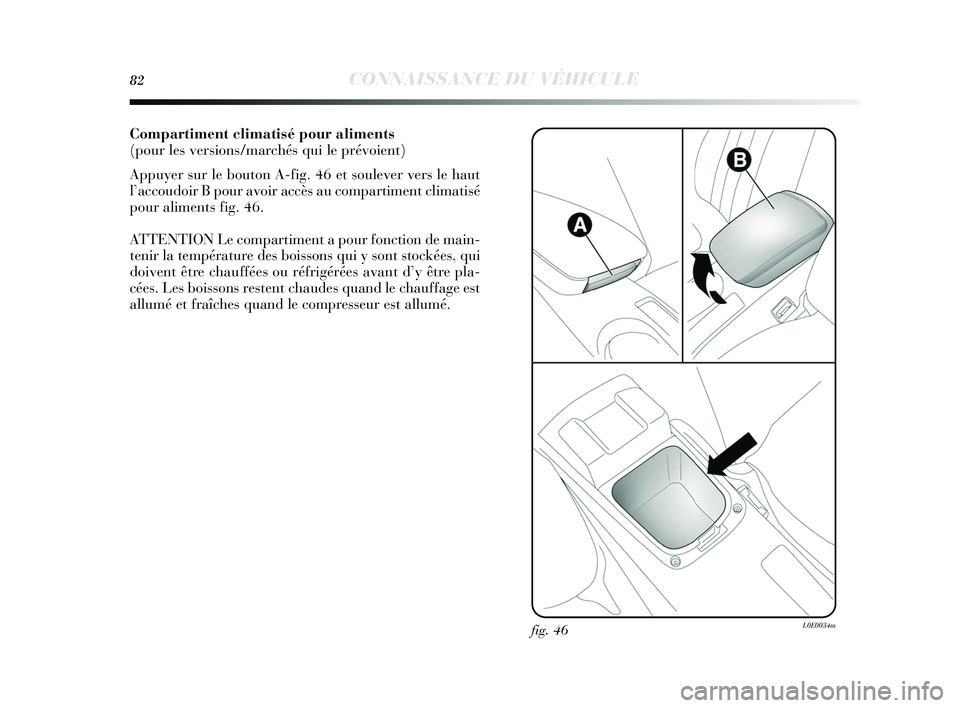

Compartiment climatisé pour aliments
(pour les versions/marchés qui le prévoient)
Appuyer sur le bouton A-fig. 46 et soulever vers le haut
l’accoudoir B pour avoir accès au compartiment climatisé
pour aliments fig. 46.
ATTENTION Le compartiment a pour fonction de main-
tenir la température des boissons qui y sont stockées, qui
doivent être chauffées ou réfrigérées avant d’y être pla-
cées. Les boissons restent chaudes quand le chauffage est
allumé et fraîches quand le compresseur est allumé.
fig. 46L0E0034m
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 82

CONNAISSANCE DU VÉHICULE83
1

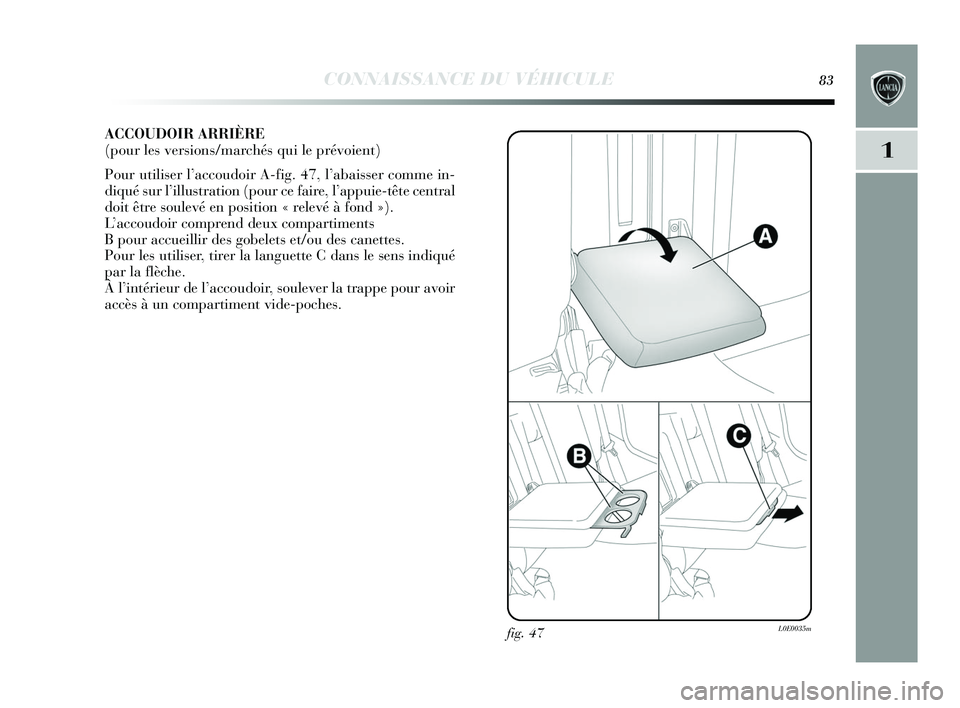

ACCOUDOIR ARRIÈRE
(pour les versions/marchés qui le prévoient)
Pour utiliser l’accoudoir A-fig. 47, l’abaisser comme in-
diqué sur l’illustration (pour ce faire, l’appuie-tête central
doit être soulevé en position « relevé à fond »).
L’accoudoir comprend deux compartiments
B pour accueillir des gobelets et/ou des canettes.
Pour les utiliser, tirer la languette C dans le sens indiqué
par la flèche.
À l’intérieur de l’accoudoir, soulever la trappe pour avoir
accès à un compartiment vide-poches.
fig. 47L0E0035m
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 83

84CONNAISSANCE DU VÉHICULE

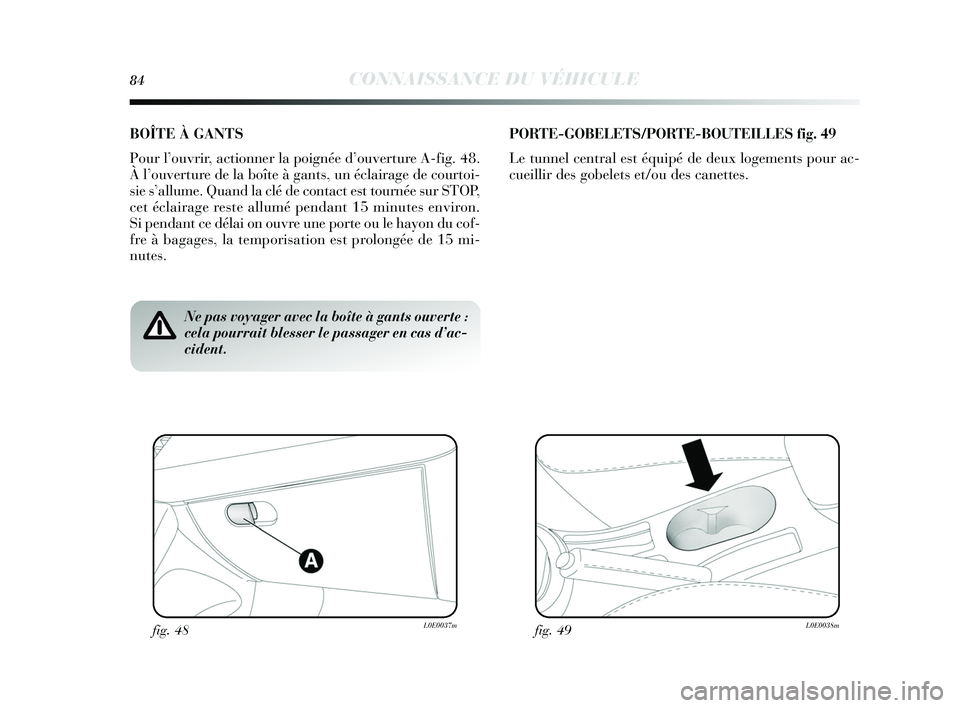

Ne pas voyager avec la boîte à gants ouverte :
cela pourrait blesser le passager en cas d’ac-
cident.
BOÎTE À GANTS
Pour l’ouvrir, actionner la poignée d’ouverture A-fig. 48.
À l’ouverture de la boîte à gants, un éclairage de courtoi-
sie s’allume. Quand la clé de contact est tournée sur STOP,
cet éclairage reste allumé pendant 15 minutes environ.
Si pendant ce délai on ouvre une porte ou le hayon du cof-
fre à bagages, la temporisation est prolongée de 15 mi-
nutes.
fig. 48L0E0037m
PORTE-GOBELETS/PORTE-BOUTEILLES fig. 49
Le tunnel central est équipé de deux logements pour ac-
cueillir des gobelets et/ou des canettes.
fig. 49L0E0038m
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 84

CONNAISSANCE DU VÉHICULE85
1
fig. 50L0E0039mfig. 51L0E0040m

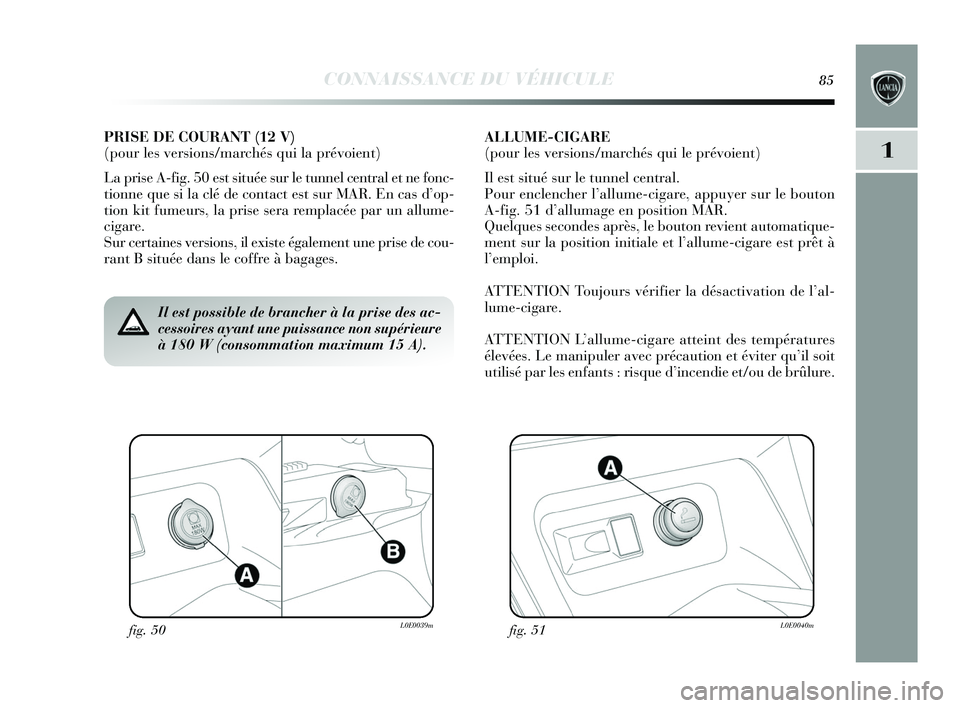

Il est possible de brancher à la prise des ac-
cessoires ayant une puissance non supérieure
à 180 W (consommation maximum 15 A).
PRISE DE COURANT (12 V)
(pour les versions/marchés qui la prévoient)
La prise A-fig. 50 est située sur le tunnel central et ne fonc-
tionne que si la clé de contact est sur MAR. En cas d’op-
tion kit fumeurs, la prise sera remplacée par un allume-
cigare.
Sur certaines versions, il existe également une prise de cou-
rant B située dans le coffre à bagages.ALLUME-CIGARE
(pour les versions/marchés qui le prévoient)
Il est situé sur le tunnel central.
Pour enclencher l’allume-cigare, appuyer sur le bouton
A-fig. 51 d’allumage en position MAR.
Quelques secondes après, le bouton revient automatique-
ment sur la position initiale et l’allume-cigare est prêt à
l’emploi.
ATTENTION Toujours vérifier la désactivation de l’al-
lume-cigare.
ATTENTION L’allume-cigare atteint des températures
élevées. Le manipuler avec précaution et éviter qu’il soi\
t
utilisé par les enfants : risque d’incendie et/ou de brûlure.
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 85

86CONNAISSANCE DU VÉHICULE

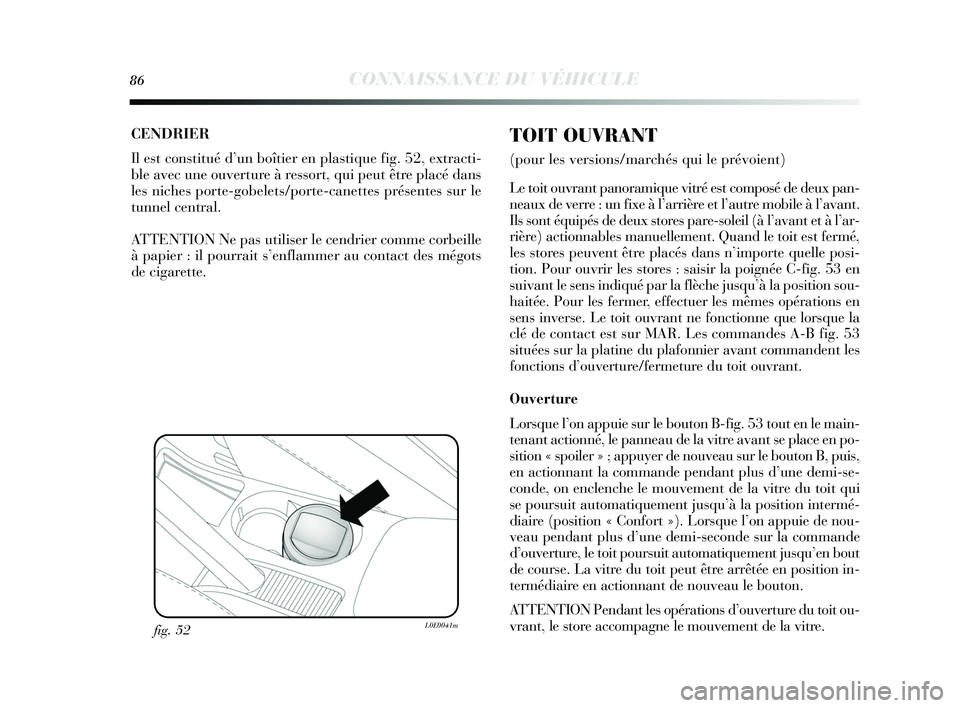

CENDRIER
Il est constitué d’un boîtier en plastique fig. 52, extracti-
ble avec une ouverture à ressort, qui peut être placé dans
les niches porte-gobelets/porte-canettes présentes sur le
tunnel central.
ATTENTION Ne pas utiliser le cendrier comme corbeille
à papier : il pourrait s’enflammer au contact des mégots
de cigarette.
fig. 52L0E0041m
TOIT OUVRANT
(pour les versions/marchés qui le prévoient)
Le toit ouvrant panoramique vitré est composé de deux pan-
neaux de verre : un fixe à l’arrière et l’autre mobile à l’avant.
Ils sont équipés de deux stores pare-soleil (à l’avant et à l’ar-
rière) actionnables manuellement. Quand le toit est fermé,
les stores peuvent être placés dans n’importe quelle posi-
tion. Pour ouvrir les stores : saisir la poignée C-fig. 53 en
suivant le sens indiqué par la flèche jusqu’à la position so\
u-
haitée. Pour les fermer, effectuer les mêmes opérations en
sens inverse. Le toit ouvrant ne fonctionne que lorsque la
clé de contact est sur MAR. Les commandes A-B fig. 53
situées sur la platine du plafonnier avant commandent les
fonctions d’ouverture/fermeture du toit ouvrant.
Ouverture
Lorsque l’on appuie sur le bouton B-fig. 53 tout en le main-
tenant actionné, le panneau de la vitre avant se place en po-
sition « spoiler » ; appuyer de nouveau sur le bouton B, puis,
en actionnant la commande pendant plus d’une demi-se-
conde, on enclenche le mouvement de la vitre du toit qui
se poursuit automatiquement jusqu’à la position intermé-
diaire (position « Confort »). Lorsque l’on appuie de nou-
veau pendant plus d’une demi-seconde sur la commande
d’ouverture, le toit poursuit automatiquement jusqu’en bout
de course. La vitre du toit peut être arrêtée en position in-
termédiaire en actionnant de nouveau le bouton.
ATTENTION Pendant les opérations d’ouverture du toit ou-
vrant, le store accompagne le mouvement de la vitre.
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 86

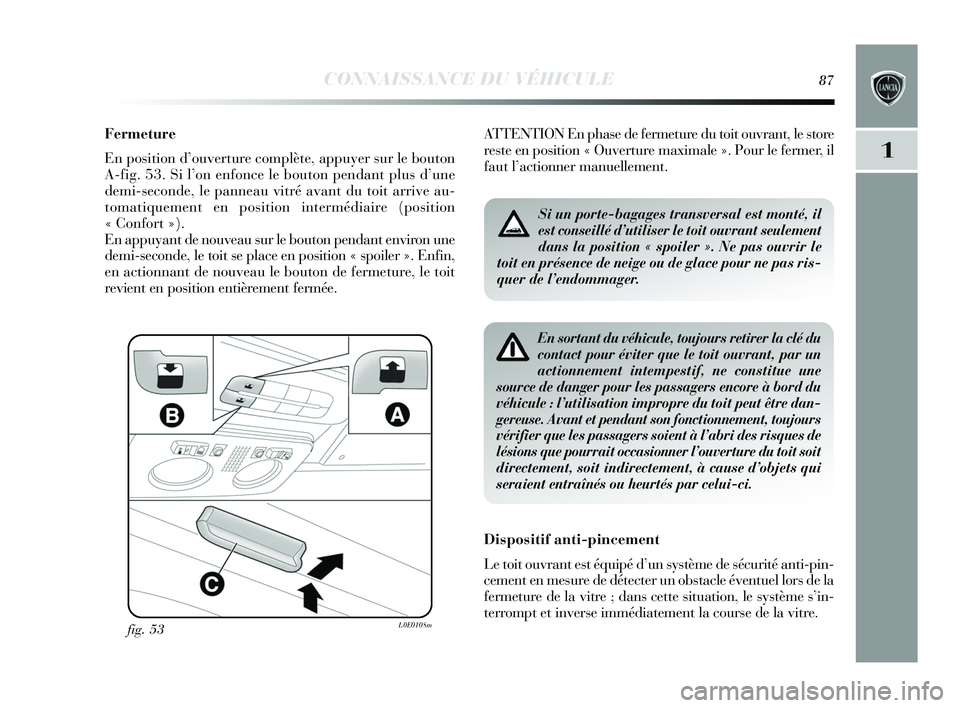

CONNAISSANCE DU VÉHICULE87
1
Fermeture
En position d’ouverture complète, appuyer sur le bouton
A-fig. 53. Si l’on enfonce le bouton pendant plus d’une
demi-seconde, le panneau vitré avant du toit arrive au-
tomatiquement en position intermédiaire (position
« Confort »).
En appuyant de nouveau sur le bouton pendant environ une
demi-seconde, le toit se place en position « spoiler ». Enfin,
en actionnant de nouveau le bouton de fermeture, le toit
revient en position entièrement fermée.
fig. 53L0E0108m
Si un porte-bagages transversal est monté, il
est conseillé d’utiliser le toit ouvrant seulement
dans la position « spoiler ». Ne pas ouvrir le
toit en présence de neige ou de glace pour ne pas ris-
quer de l’endommager.
En sortant du véhicule, toujours retirer la clé du
contact pour éviter que le toit ouvrant, par un
actionnement intempestif, ne constitue une
source de danger pour les passagers encore à bord du
véhicule : l’utilisation impropre du toit peut être dan-
gereuse. Avant et pendant son fonctionnement, toujours
vérifier que les passagers soient à l’abri des risques de
lésions que pourrait occasionner l’ouverture du toit soit
directement, soit indirectement, à cause d’objets qui
seraient entraînés ou heurtés par celui-ci.
Dispositif anti-pincement
Le toit ouvrant est équipé d’un système de sécurité an\
ti-pin-
cement en mesure de détecter un obstacle éventuel lors de la
fermeture de la vitre ; dans cette situation, le système s’in-
terrompt et inverse immédiatement la course de la vitre. ATTENTION En phase de fermeture du toit ouvrant, le store
reste en position « Ouverture maximale ». Pour le fermer, il
faut l’actionner manuellement.
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 87

88CONNAISSANCE DU VÉHICULE
fig. 54L0E0109m

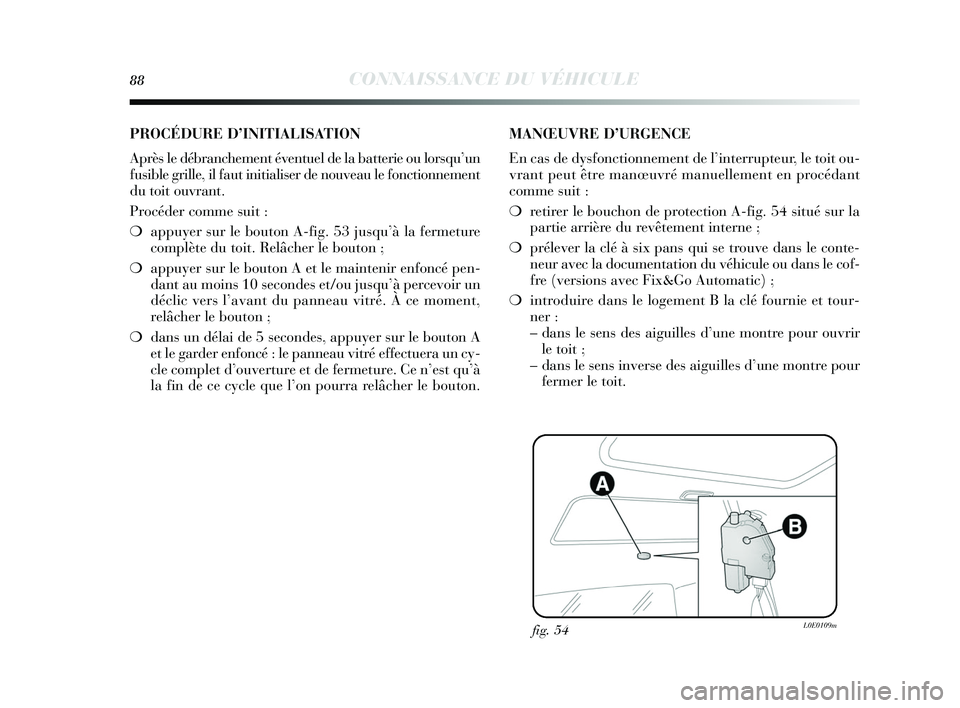

PROCÉDURE D’INITIALISATION
Après le débranchement éventuel de la batterie ou lorsqu’un
fusible grille, il faut initialiser de nouveau le fonctionnement
du toit ouvrant.
Procéder comme suit :
❍appuyer sur le bouton A-fig. 53 jusqu’à la fermeture
complète du toit. Relâcher le bouton ;
❍ appuyer sur le bouton A et le maintenir enfoncé pen-
dant au moins 10 secondes et/ou jusqu’à percevoir un
déclic vers l’avant du panneau vitré. À ce moment,
relâcher le bouton ;
❍ dans un délai de 5 secondes, appuyer sur le bouton A
et le garder enfoncé : le panneau vitré effectuera un cy-
cle complet d’ouverture et de fermeture. Ce n’est qu’à
la fin de ce cycle que l’on pourra relâcher le bouton. MANŒUVRE D’URGENCE
En cas de dysfonctionnement de l’interrupteur, le toit ou-
vrant peut être manœuvré manuellement en procédant
comme suit :
❍
retirer le bouchon de protection A-fig. 54 situé sur la
partie arrière du revêtement interne ;
❍ prélever la clé à six pans qui se trouve dans le conte-
neur avec la documentation du véhicule ou dans le cof-
fre (versions avec Fix&Go Automatic) ;
❍ introduire dans le logement B la clé fournie et tour-
ner :– dans le sens des aiguilles d’une montre pour ouvrir le toit ;
– dans le sens inverse des aiguilles d’une montre pour fermer le toit.
001-154 Delta FR 1ed 03/03/14 09.49 Pagina 88
