Lancia Musa 2007 Manual de Uso e Manutenção (in Portuguese)

280
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
L0D0198m
SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do relativo fusível de protecção: o elemento condutor A não
deve ser interrompido. Em caso contrario, é necessário substituir o
fusível queimado com um outro que tenha a mesma amperagem
(mesma cor).

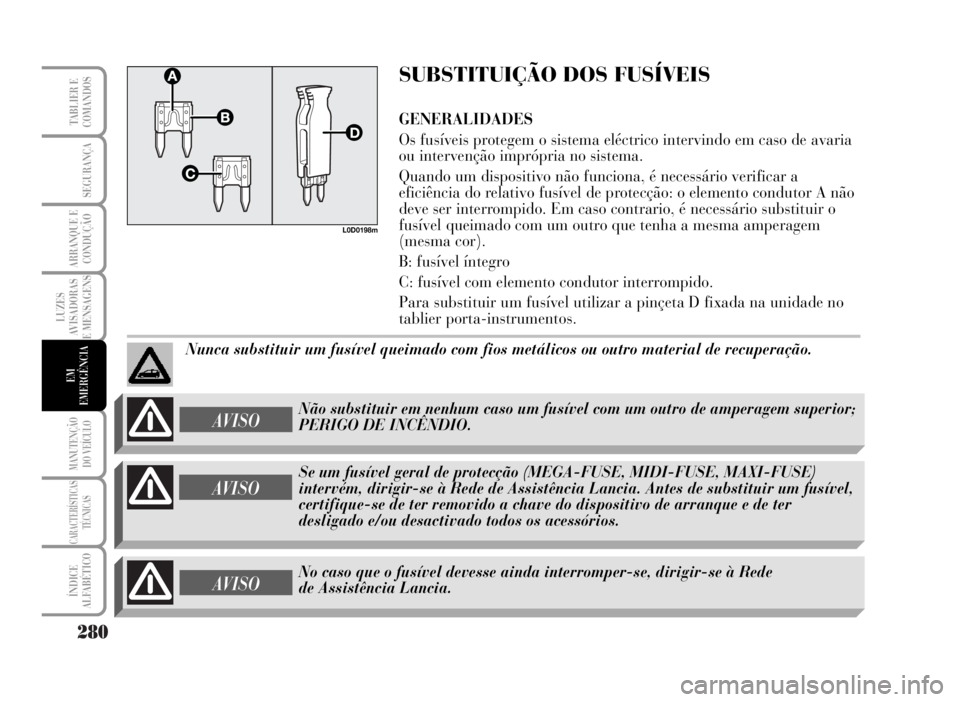

B: fusível íntegro
C: fusível com elemento condutor interrompido.
Para substituir um fusível utilizar a pinçeta D fixada na unidade no
tablier porta-instrumentos.
Nunca substituir um fusível queimado com fios metálicos ou outro material de recuperação.
AVISO
AVISO
Se um fusível geral de protecção (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE)
intervém, dirigir-se à Rede de Assistência Lancia. Antes de substituir um fusível,
certifique-se de ter removido a chave do dispositivo de arranque e de ter
desligado e/ou desactivado todos os acessórios.
No caso que o fusível devesse ainda interromper-se, dirigir-se à Rede
de Assistência Lancia.
AVISONão substituir em nenhum caso um fusível com um outro de amperagem superior;
PERIGO DE INCÊNDIO.

281
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados em duas unidades situadas no
lado esquerdo do tablier e no compartimento do motor ao lado da
bateria.

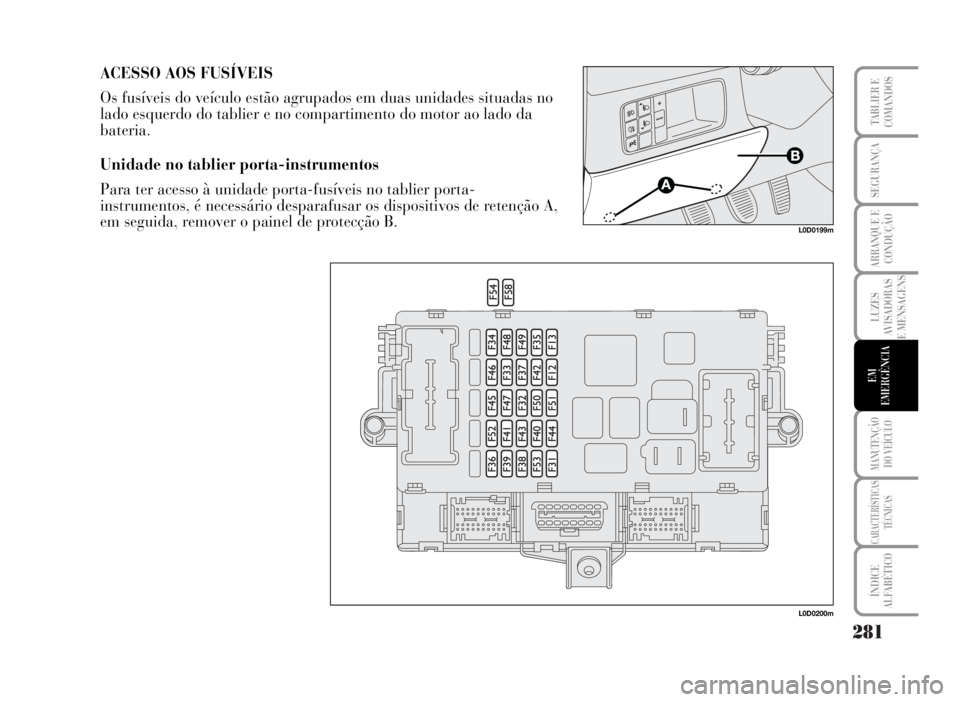

Unidade no tablier porta-instrumentos
Para ter acesso à unidade porta-fusíveis no tablier porta-
instrumentos, é necessário desparafusar os dispositivos de retenção A,
em seguida, remover o painel de protecção B.
L0D0199m
L0D0200m

282
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
L0D0201m
L0D0202m
Unidade ao lado da bateria
Para ter acesso à unidade porta-fusíveis situada ao lado da bateria, é
necessário remover a relativa tampa de protecção B.

283
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
TABELA DE RESUMO DOS FUSÍVEIS
Unidade tablier
ACESSÓRIOSFUSÍVEL AMPERÈ
Farol de médio direitoF12 15
Farol de médio esquerdo / corrector de alinhamento dos faróis F13 15
Luzes da marcha-atrás / bobinas relé unidade compartimento motor / body computer F31 7,5
+30 Unidades das portas lado condutor / passageiro (*) F32 15
Levanta vidro traseiro esquerdoF33 20
Levanta vidro traseiro direitoF34 20
+15 Cruise control, sinal do interruptor no pedal do travão para as unidades (*) F35 7,5
+30 Predisposição da unidade atrelado, fechaduras traseiras fechaduras dianteiras com unidade das portas única (*) F36 20
+15 Terceiro stop, quadro de instrumentos, luzes de stop (*) F37 10
Destravamento da bagageiraF38 15
+30 Tomada de diagnóstico EOBD, auto-rádio, navegador, unidade de pressão dos pneus (*)F39 10
Vidro traseiro térmicoF40 30
Espelhos eléctricos aquecidosF41 7,5
+15 Unidade ABS / ESP (*)F42 7,5
Limpa / lava pára-brisasF43 30
Isqueiro / tomada de corrente no túnelF44 20
Bancos aquecidosF45 15
Tomada de corrente bagageiraF46 20
Alimentação da unidade porta lado condutor (levanta vidro, fechadura) F47 20
Alimentação da unidade porta lado passageiro (levanta vidro, fechadura) F48 20
+15 Serviços (iluminação dos comandos no painel de instrumentos esquerdo e central, espelhos eléctricos, iluminação
dos comandos dos bancos aquecidos, predisposição rádio-telefone, navegador, sensores de chuva / crepuscular,
unidade dos sensores de estacionamento, iluminação dos comandos do tecto de abrir) (*) F49 7,5
Unidade airbagF50 7,5
+15 Unidade de pressão dos pneus, comando ECO / Sport (*) F51 7,5
Limpa / lava vidro-traseiroF52 15
+30 Indicadores de direcção, luzes de emergência, quadro de instrumentos (*) F5 10
(*) +30 = pólo positivo directo bateria (não a chave)
+15 = pólo positivo a chave

284
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Unidade do compartimento do motor
ACESSÓRIOSFUSÍVEL AMPERÈ
Unidade do tablier 1F1 70
Unidade da direcção eléctricaF2 70
Comutador de igniçãoF3 20
Unidade do tablier 2F4 50
Unidade ABS / ESPF5 60
Electro-ventilador do radiador (baixa velocidade) (todas as versões) F6 30
Electro-ventilador do radiador (alta velocidade) (todas as versões excluídas 1.4 16V aquecidos) F7 40
Electro-ventilador do climatizadorF8 30
Lava-faróisF9 20
Avisador acústicoF10 15
Serviços secundários de injecção electrónicaF11 15
Farol de máximo direitoF14 10
Farol de máximo esquerdoF15 10
Serviços primários injecção electrónicaF17 10
+30 Unidade de controlo do motor / tele-desvio electro-ventilador radiador (1.9 Multijet) (*) F18 7,5
CompressorF19 7,5
Filtro do gasóleo aquecido (Multijet)F20 30
Bomba de combustívelF21 15
Serviços primários injecção electrónica (1.4 16V)F22 15
Serviços primários injecção electrónica (Multijet)F22 20
Bomba do óleo da caixa de velocidades Dual FaNction System F23 15
Alimentação (+ chave) unidade da caixa de velocidades Dual FaNction System F16 7,5
+15 Direcção-assistida eléctrica (*)F24 7,5
Farol de nevoeiroF30 15
(*) +30 = pólo positivo directo bateria (não a chave)
+15 = pólo positivo a chave

285
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
Fusíveis externos na unidade do compartimento motor
ACESSÓRIOSFUSÍVEL AMPERÈ
Bomba da caixa de velocidades Dual FaNction SystemP01 30
Pré-aquecimento das velas (Multijet)P04 50
(*) +30 = pólo positivo directo bateria (não a chave)
+15 = pólo positivo a chave
Unidade dos fusíveis opcional (no estribo auxiliar)
ACESSÓRIOSFUSÍVEL AMPERÈ
+30 Amplificador rádio externo (*)F54 15
+30 Tecto de abrir (*)F58 20
(*) +30 = pólo positivo directo bateria (não a chave)
+15 = pólo positivo a chave

286
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
RECARGA DA BATERIA
AVISO A descrição do procedimento de recarga da
bateria é indicado unicamente a título informativo.
Para a execução desta operação, se aconselha de
dirigir-se à Rede de Assistência Lancia.
Aconselha-se uma recarga lenta com baixa
amperagem pela duração de cerca 24 horas. Um
carregamento por muito tempo poderia danificar a
bateria.
Para efectuar a recarga, proceder como indicado a
seguir:
❒desligar o borne do pólo negativo da bateria;❒ligar aos pólos da bateria os cabos do aparelho
de recarga, respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de
desligá-lo da bateria;
❒ligar o borne ao pólo negativo da bateria.
AVISO Se o veículo estiver equipado com o sistema
de alarme, é necessário desactivá-lo mediante o
telecomando (vide o parágrafo “Alarme” no
capítulo “Tablier e comandos”).
AVISO
O líquido contido na bateria é venenoso e corrosivo, evitar o contacto com a pele e
os olhos. A operação de recarga da bateria deve ser efectuada em ambiente
ventilado e longe de chamas ou possíveis fontes de faíscas, para evitar o perigo de
explosão e de incêndio.
AVISO
Não tentar de recarregar uma bateria congelada: é necessário, primeiro
descongelá-a, caso contrário se corre o risco de explosão. Se foi congelada, é
necessário fazer controlar a bateria por pessoal especializado antes da recarga,
para verificar que os elementos internos não se tenham danificados e que o
contentor não esteja perfurado, com risco de saída de ácido venenoso e corrosivo.

287
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
L0D0203m

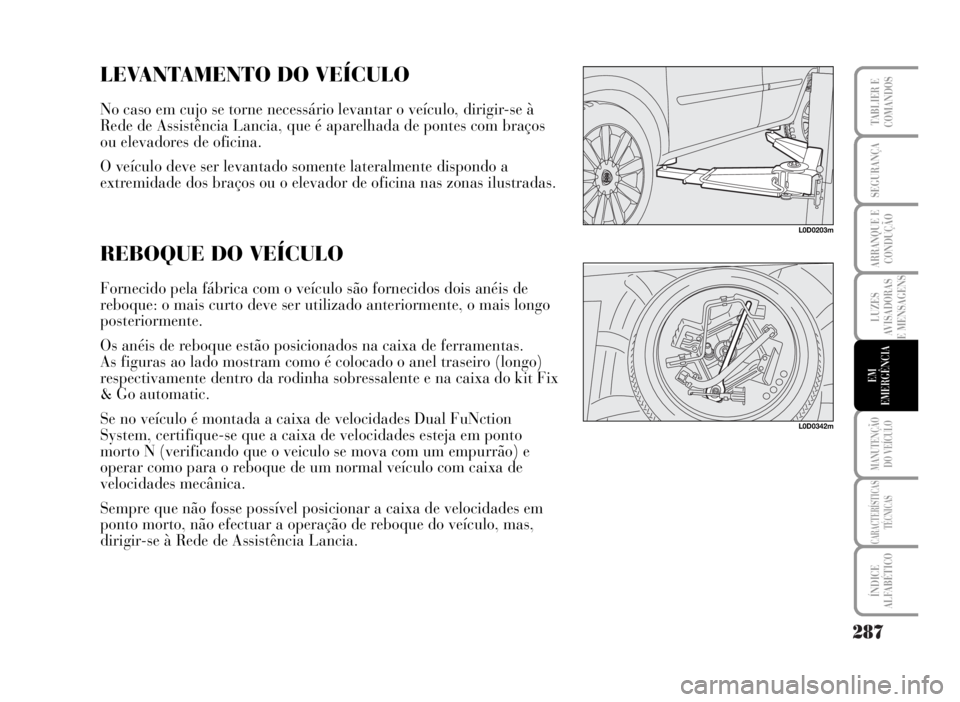

LEVANTAMENTO DO VEÍCULO
No caso em cujo se torne necessário levantar o veículo, dirigir-se à
Rede de Assistência Lancia, que é aparelhada de pontes com braços
ou elevadores de oficina.
O veículo deve ser levantado somente lateralmente dispondo a
extremidade dos braços ou o elevador de oficina nas zonas ilustradas.
REBOQUE DO VEÍCULO
Fornecido pela fábrica com o veículo são fornecidos dois anéis de
reboque: o mais curto deve ser utilizado anteriormente, o mais longo
posteriormente.
Os anéis de reboque estão posicionados na caixa de ferramentas.
As figuras ao lado mostram como é colocado o anel traseiro (longo)
respectivamente dentro da rodinha sobressalente e na caixa do kit Fix
& Go automatic.
Se no veículo é montada a caixa de velocidades Dual FuNction
System, certifique-se que a caixa de velocidades esteja em ponto
morto N (verificando que o veiculo se mova com um empurrão) e
operar como para o reboque de um normal veículo com caixa de
velocidades mecânica.
Sempre que não fosse possível posicionar a caixa de velocidades em
ponto morto, não efectuar a operação de reboque do veículo, mas,
dirigir-se à Rede de Assistência Lancia.
L0D0342m

288
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

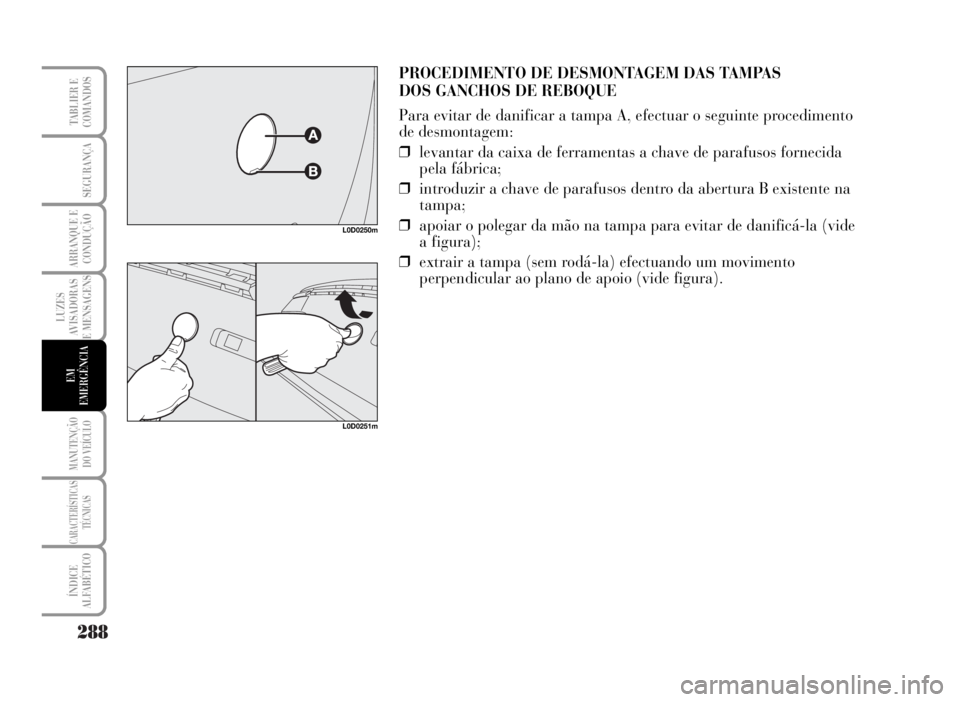

PROCEDIMENTO DE DESMONTAGEM DAS TAMPAS
DOS GANCHOS DE REBOQUE
Para evitar de danificar a tampa A, efectuar o seguinte procedimento
de desmontagem:
❒levantar da caixa de ferramentas a chave de parafusos fornecida
pela fábrica;
❒introduzir a chave de parafusos dentro da abertura B existente na
tampa;
❒apoiar o polegar da mão na tampa para evitar de danificá-la (vide
a figura);
❒extrair a tampa (sem rodá-la) efectuando um movimento
perpendicular ao plano de apoio (vide figura).
L0D0250m
L0D0251m

289
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
AVISO
AVISO
Durante o reboque do veículo não ligar o motor.
AVISO
Durante o reboque, lembre-se que não
havendo o auxílio do servo-frio e da
direcção assistida eléctrica para travar é
necessário exercer um maior esforço no
pedal e para virar é necessário um maior
esforço no volante. Não utilizar cabos
flexíveis para efectuar o reobque, evite os
puxões. Durante as operações de reboque
verificar que a fixação da junção no veículo
não danifique os componentes em contacto.
Ao rebocar o veículo, é obrigatório respeitar
as específicas normas de circulação
rodoviária, relativas seja ao dispositivo de
reboque, que ao comportamento que se deve

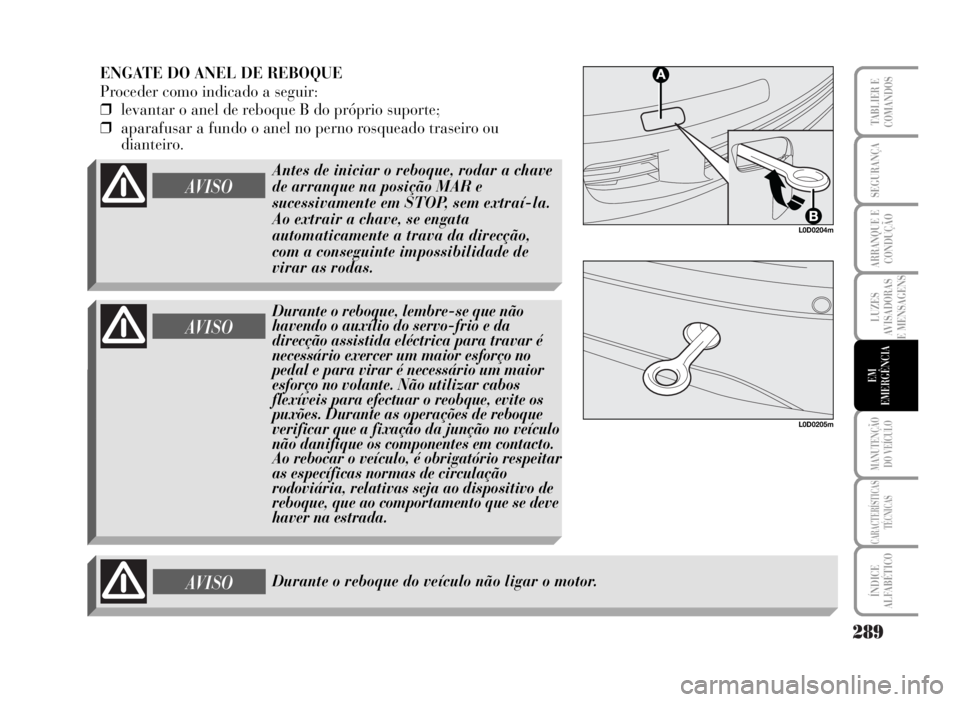

haver na estrada. ENGATE DO ANEL DE REBOQUE
Proceder como indicado a seguir:
❒levantar o anel de reboque B do próprio suporte;
❒aparafusar a fundo o anel no perno rosqueado traseiro ou
dianteiro.
L0D0204m
L0D0205m
Antes de iniciar o reboque, rodar a chave
de arranque na posição MAR e
sucessivamente em STOP, sem extraí-la.
Ao extrair a chave, se engata
automaticamente a trava da direcção,
com a conseguinte impossibilidade de
virar as rodas.
