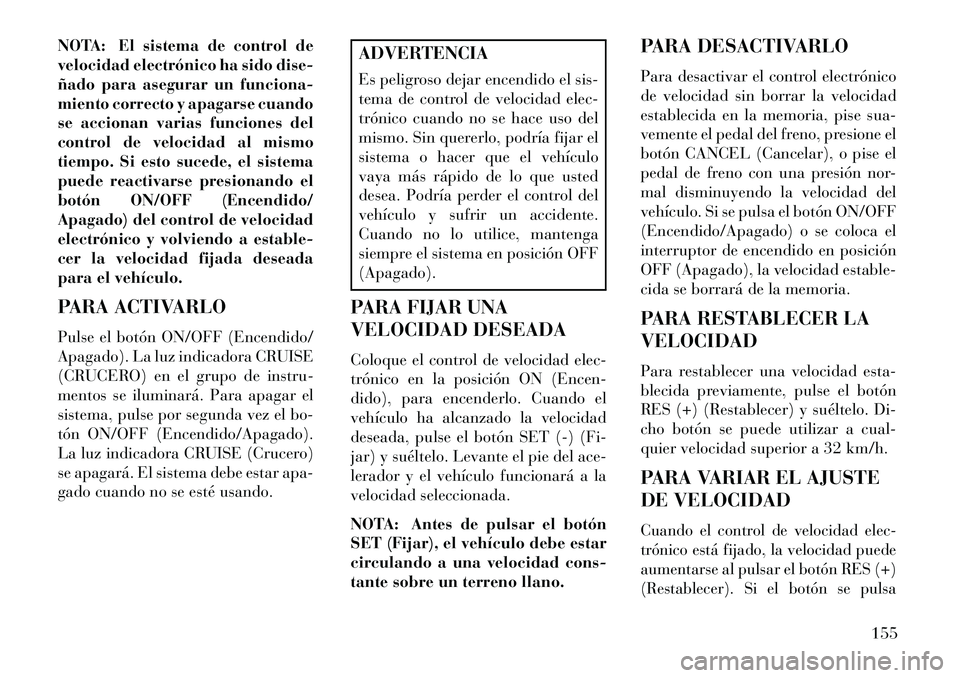

NOTA: El sistema de control de
velocidad electrónico ha sido dise-
ñado para asegurar un funciona-
miento correcto y apagarse cuando
se accionan varias funciones del
control de velocidad al mismo
tiempo. Si esto sucede, el sistema
puede reactivarse presionando el
botón ON/OFF (Encendido/
Apagado) del control de velocidad
electrónico y volviendo a estable-
cer la velocidad fijada deseada
para el vehículo.
PARA ACTIVARLO
Pulse el botón ON/OFF (Encendido/
Apagado). La luz indicadora CRUISE
(CRUCERO) en el grupo de instru-
mentos se iluminará. Para apagar el
sistema, pulse por segunda vez el bo-
tón ON/OFF (Encendido/Apagado).
La luz indicadora CRUISE (Crucero)
se apagará. El sistema debe estar apa-
gado cuando no se esté usando.
ADVERTENCIA
Es peligroso dejar encendido el sis-
tema de control de velocidad elec-
trónico cuando no se hace uso del
mismo. Sin quererlo, podría fijar el
sistema o hacer que el vehículo
vaya más rápido de lo que usted
desea. Podría perder el control del
vehículo y sufrir un accidente.
Cuando no lo utilice, mantenga
siempre el sistema en posición OFF
(Apagado).
PARA FIJAR UNA
VELOCIDAD DESEADA
Coloque el control de velocidad elec-
trónico en la posición ON (Encen-
dido), para encenderlo. Cuando el
vehículo ha alcanzado la velocidad
deseada, pulse el botón SET (-) (Fi-
jar) y suéltelo. Levante el pie del ace-
lerador y el vehículo funcionará a la
velocidad seleccionada.
NOTA: Antes de pulsar el botón
SET (Fijar), el vehículo debe estar
circulando a una velocidad cons-
tante sobre un terreno llano. PARA DESACTIVARLO
Para desactivar el control electrónico
de velocidad sin borrar la velocidad
establecida en la memoria, pise sua-
vemente el pedal del freno, presione el
botón CANCEL (Cancelar), o pise el
pedal de freno con una presión nor-
mal disminuyendo la velocidad del
vehículo. Si se pulsa el botón ON/OFF
(Encendido/Apagado) o se coloca el
interruptor de encendido en posición
OFF (Apagado), la velocidad estable-
cida se borrará de la memoria.
PARA RESTABLECER LA
VELOCIDAD
Para restablecer una velocidad esta-
blecida previamente, pulse el botón
RES (+) (Restablecer) y suéltelo. Di-
cho botón se puede utilizar a cual-
quier velocidad superior a 32 km/h.
PARA VARIAR EL AJUSTE
DE VELOCIDAD
Cuando el control de velocidad elec-
trónico está fijado, la velocidad puede
aumentarse al pulsar el botón RES (+)
(Restablecer). Si el botón se pulsa
155

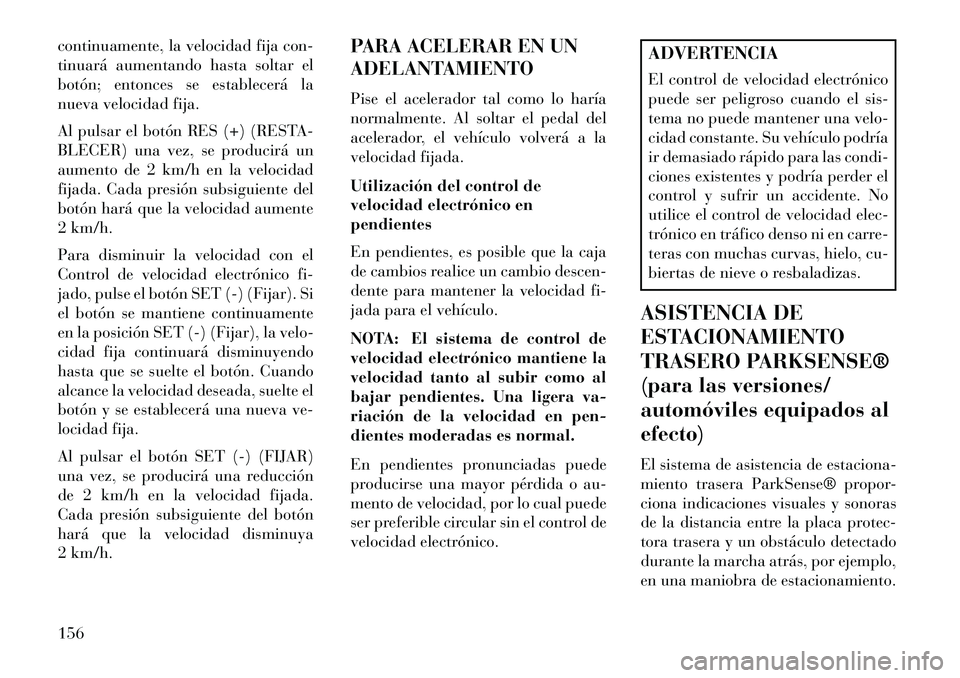

continuamente, la velocidad fija con-
tinuará aumentando hasta soltar el
botón; entonces se establecerá la
nueva velocidad fija.
Al pulsar el botón RES (+) (RESTA-
BLECER) una vez, se producirá un
aumento de 2 km/h en la velocidad
fijada. Cada presión subsiguiente del
botón hará que la velocidad aumente
2 km/h.
Para disminuir la velocidad con el
Control de velocidad electrónico fi-
jado, pulse el botón SET (-) (Fijar). Si
el botón se mantiene continuamente
en la posición SET (-) (Fijar), la velo-
cidad fija continuará disminuyendo
hasta que se suelte el botón. Cuando
alcance la velocidad deseada, suelte el
botón y se establecerá una nueva ve-
locidad fija.
Al pulsar el botón SET (-) (FIJAR)
una vez, se producirá una reducción
de 2 km/h en la velocidad fijada.
Cada presión subsiguiente del botón
hará que la velocidad disminuya
2 km/h.PARA ACELERAR EN UN
ADELANTAMIENTO
Pise el acelerador tal como lo haría
normalmente. Al soltar el pedal del
acelerador, el vehículo volverá a la
velocidad fijada.
Utilización del control de
velocidad electrónico en
pendientes
En pendientes, es posible que la caja
de cambios realice un cambio descen-
dente para mantener la velocidad fi-
jada para el vehículo.
NOTA: El sistema de control de
velocidad electrónico mantiene la
velocidad tanto al subir como al
bajar pendientes. Una ligera va-
riación de la velocidad en pen-
dientes moderadas es normal.
En pendientes pronunciadas puede
producirse una mayor pérdida o au-
mento de velocidad, por lo cual puede
ser preferible circular sin el control de
velocidad electrónico.
ADVERTENCIA
El control de velocidad electrónico
puede ser peligroso cuando el sis-
tema no puede mantener una velo-
cidad constante. Su vehículo podría
ir demasiado rápido para las condi-
ciones existentes y podría perder el
control y sufrir un accidente. No
utilice el control de velocidad elec-
trónico en tráfico denso ni en carre-
teras con muchas curvas, hielo, cu-
biertas de nieve o resbaladizas.
ASISTENCIA DE
ESTACIONAMIENTO
TRASERO PARKSENSE®
(para las versiones/
automóviles equipados al
efecto)
El sistema de asistencia de estaciona-
miento trasera ParkSense® propor-
ciona indicaciones visuales y sonoras
de la distancia entre la placa protec-
tora trasera y un obstáculo detectado
durante la marcha atrás, por ejemplo,
en una maniobra de estacionamiento.
156

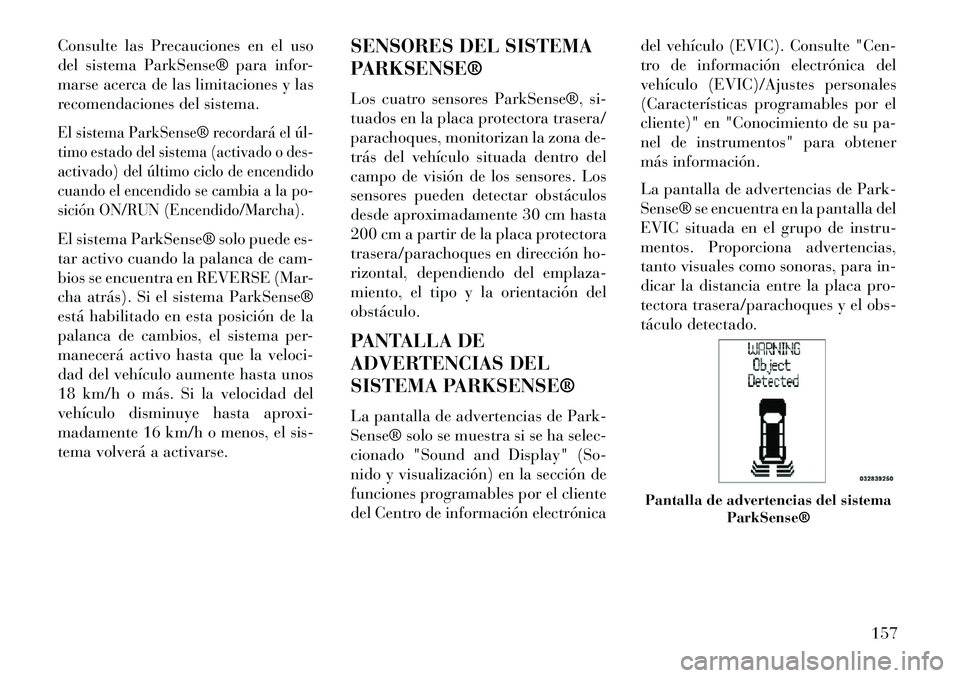

Consulte las Precauciones en el uso
del sistema ParkSense® para infor-
marse acerca de las limitaciones y las
recomendaciones del sistema.El sistema ParkSense® recordará el úl­
timo estado del sistema (activado o des-
activado) del último ciclo de encendido
cuando el encendido se cambia a la po-
sición ON/RUN (Encendido/Marcha).El sistema ParkSense® solo puede es-
tar activo cuando la palanca de cam-
bios se encuentra en REVERSE (Mar-
cha atrás). Si el sistema ParkSense®
está habilitado en esta posición de la
palanca de cambios, el sistema per-
manecerá activo hasta que la veloci-
dad del vehículo aumente hasta unos
18 km/h o más. Si la velocidad del
vehículo disminuye hasta aproxi-
madamente 16 km/h o menos, el sis-
tema volverá a activarse.SENSORES DEL SISTEMA
PARKSENSE®
Los cuatro sensores ParkSense®, si-
tuados en la placa protectora trasera/
parachoques, monitorizan la zona de-
trás del vehículo situada dentro del
campo de visión de los sensores. Los
sensores pueden detectar obstáculos
desde aproximadamente 30 cm hasta
200 cm a partir de la placa protectora
trasera/parachoques en dirección ho-
rizontal, dependiendo del emplaza-
miento, el tipo y la orientación del
obstáculo.
PANTALLA DE
ADVERTENCIAS DEL
SISTEMA PARKSENSE®
La pantalla de advertencias de Park-
Sense® solo se muestra si se ha selec-
cionado "Sound and Display" (So-
nido y visualización) en la sección de
funciones programables por el cliente
del Centro de información electrónicadel vehículo (EVIC). Consulte "Cen-
tro de información electrónica del
vehículo (EVIC)/Ajustes personales
(Características programables por el
cliente)" en "Conocimiento de su pa-
nel de instrumentos" para obtener
más información.
La pantalla de advertencias de Park-
Sense® se encuentra en la pantalla del
EVIC situada en el grupo de instru-
mentos. Proporciona advertencias,
tanto visuales como sonoras, para in-
dicar la distancia entre la placa pro-
tectora trasera/parachoques y el obs-
táculo detectado.
Pantalla de advertencias del sistema
ParkSense®
157

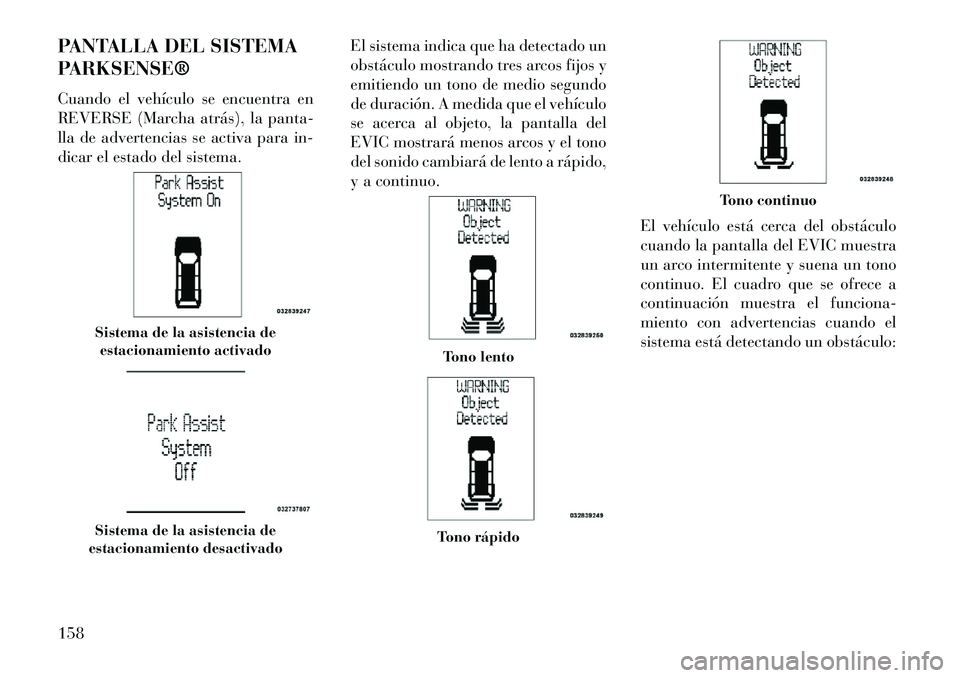

PANTALLA DEL SISTEMA
PARKSENSE®
Cuando el vehículo se encuentra en
REVERSE (Marcha atrás), la panta-
lla de advertencias se activa para in-
dicar el estado del sistema.El sistema indica que ha detectado un
obstáculo mostrando tres arcos fijos y
emitiendo un tono de medio segundo
de duración. A medida que el vehículo
se acerca al objeto, la pantalla del
EVIC mostrará menos arcos y el tono
del sonido cambiará de lento a rápido,
y a continuo.
El vehículo está cerca del obstáculo
cuando la pantalla del EVIC muestra
un arco intermitente y suena un tono
continuo. El cuadro que se ofrece a
continuación muestra el funciona-
miento con advertencias cuando el
sistema está detectando un obstáculo:
Sistema de la asistencia deestacionamiento activadoSistema de la asistencia de
estacionamiento desactivado
Tono lentoTono rápido
Tono continuo
158

ADVERTENCIAS
Distancia trasera cm Más de
200 cm 200-100 cm 100-65 cm 65-30 cm Menos de
30 cm
Timbre de alarma audible Ninguno Un solo tono de
medio segundo Lento
RápidoContinuo
Mensaje de la pantalla "Park Assist Sys-
tem ON" (Sis-
tema de la asis- tencia de
estacionamiento
activado) "Warning Object
Detected" (Ad-
vertencia: objeto detectado) "Warning Object
Detected" (Ad-
vertencia: objeto detectado) "Warning Object
Detected" (Ad-
vertencia: objeto detectado) "Warning Object
Detected" (Ad-
vertencia: objeto detectado)
Arcos Ninguno 3 fijos
(continuos) 3 intermitentes
lentos 2 intermitentes
lentos 1 intermitente
lento
Volumen de la
radio reducido No
SíSíSí Sí
NOTA: ParkSense® reducirá el
volumen de la radio, si está encen-
dida, cuando el sistema hace sonar
un tono de audio.
159

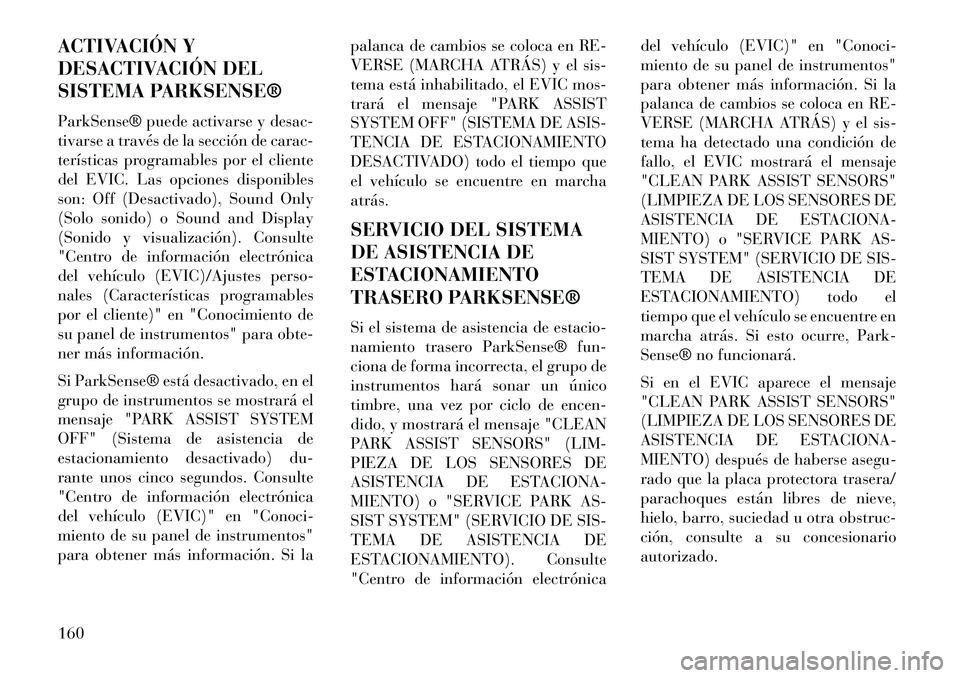

ACTIVACIÓN Y
DESACTIVACIÓN DEL
SISTEMA PARKSENSE®
ParkSense® puede activarse y desac-
tivarse a través de la sección de carac-
terísticas programables por el cliente
del EVIC. Las opciones disponibles
son: Off (Desactivado), Sound Only
(Solo sonido) o Sound and Display
(Sonido y visualización). Consulte
"Centro de información electrónica
del vehículo (EVIC)/Ajustes perso-
nales (Características programables
por el cliente)" en "Conocimiento de
su panel de instrumentos" para obte-
ner más información.
Si ParkSense® está desactivado, en el
grupo de instrumentos se mostrará el
mensaje "PARK ASSIST SYSTEM
OFF" (Sistema de asistencia de
estacionamiento desactivado) du-
rante unos cinco segundos. Consulte
"Centro de información electrónica
del vehículo (EVIC)" en "Conoci-
miento de su panel de instrumentos"
para obtener más información. Si lapalanca de cambios se coloca en RE-
VERSE (MARCHA ATRÁS) y el sis-
tema está inhabilitado, el EVIC mos-
trará el mensaje "PARK ASSIST
SYSTEM OFF" (SISTEMA DE ASIS-
TENCIA DE ESTACIONAMIENTO
DESACTIVADO) todo el tiempo que
el vehículo se encuentre en marcha
atrás.
SERVICIO DEL SISTEMA
DE ASISTENCIA DE
ESTACIONAMIENTO
TRASERO PARKSENSE®
Si el sistema de asistencia de estacio-
namiento trasero ParkSense® fun-
ciona de forma incorrecta, el grupo de
instrumentos hará sonar un único
timbre, una vez por ciclo de encen-
dido, y mostrará el mensaje "CLEAN
PARK ASSIST SENSORS" (LIM-
PIEZA DE LOS SENSORES DE
ASISTENCIA DE ESTACIONA-
MIENTO) o "SERVICE PARK AS-
SIST SYSTEM" (SERVICIO DE SIS-
TEMA DE ASISTENCIA DE
ESTACIONAMIENTO). Consulte
"Centro de información electrónicadel vehículo (EVIC)" en "Conoci-
miento de su panel de instrumentos"
para obtener más información. Si la
palanca de cambios se coloca en RE-
VERSE (MARCHA ATRÁS) y el sis-
tema ha detectado una condición de
fallo, el EVIC mostrará el mensaje
"CLEAN PARK ASSIST SENSORS"
(LIMPIEZA DE LOS SENSORES DE
ASISTENCIA DE ESTACIONA-
MIENTO) o "SERVICE PARK AS-
SIST SYSTEM" (SERVICIO DE SIS-
TEMA DE ASISTENCIA DE
ESTACIONAMIENTO) todo el
tiempo que el vehículo se encuentre en
marcha atrás. Si esto ocurre, Park-
Sense® no funcionará.
Si en el EVIC aparece el mensaje
"CLEAN PARK ASSIST SENSORS"
(LIMPIEZA DE LOS SENSORES DE
ASISTENCIA DE ESTACIONA-
MIENTO) después de haberse asegu-
rado que la placa protectora trasera/
parachoques están libres de nieve,
hielo, barro, suciedad u otra obstruc-
ción, consulte a su concesionario
autorizado.
160

Si aparece en el EVIC el mensaje
"SERVICE PARK ASSIST SYSTEM"
(SERVICIO DE SISTEMA DE ASIS-
TENCIA DE ESTACIONAMIENTO),
acuda a su concesionario autorizado.
LIMPIEZA DEL SISTEMA
PARKSENSE®
Limpie los sensores de ParkSense®
con agua, jabón para lavado de auto-
móviles y un paño suave. No utilice
paños ásperos o duros. No raye ni
manipule los sensores. De lo contra-
rio, los sensores podrían averiarse.
PRECAUCIONES EN EL
USO DEL SISTEMA
PARKSENSE®
NOTA:
 Asegúrese de que en el paracho-ques trasero no haya nieve,
hielo, lodo, tierra ni suciedad a
fin de mantener el sistema Park-
Sense® en perfecto estado de
funcionamiento.  Los martillos perforadores, ca-
miones grandes y otras vibracio-
nes pueden afectar al funciona-
miento de ParkSense®.
 Cuando se desactiva Park- Sense®, el grupo de instrumen-
tos mostrará "PARK ASSIST
OFF" (ASISTENCIA DE
ESTACIONAMIENTO DESACTI-
VADA). Además, una vez desac-
tivado ParkSense®, éste se man-
tendrá apagado hasta que el
usuario lo active de nuevo, aun-
que se haya girado la llave de
encendido.
 Al mover la palanca de cambios a la posición REVERSE (MAR-
CHA ATRÁS) con ParkSense®
desactivado, el EVIC mostrará
"PARK ASSIST OFF" (ASIS-
TENCIA DE ESTACIONA-
MIENTO DESACTIVADA) todo
el tiempo que el vehículo se en-
cuentre en marcha atrás.
 Si ParkSense® está activado, re- ducirá el volumen de la radio al
emitir un tono.  Limpie regularmente los senso-
res de ParkSense® y procure no
rayarlos ni dañarlos. Los senso-
res no deben estar cubiertos de
hielo, nieve, lodo, barro, sucie-
dad o impurezas. En caso con-
trario, es posible que el sistema
no funcione correctamente.
El sistema ParkSense® podría
no detectar un obstáculo
detrás de la placa protectora/
parachoques o podría propor-
cionar una indicación falsa
de que hay un obstáculo
detrás de la placa protectora/
parachoques.

Los objetos como portabicicletas,
enganches de remolques, etc., no
deben colocarse a menos de 30 cm
de la placa protectora trasera/
parachoques al conducir el
vehículo. De lo contrario, el sis-
tema podría interpretar un objeto
cercano como un problema del
sensor, y mostrar el mensaje
"SERVICE PARK ASSIST SYS-
TEM" (SERVICIO DE SISTEMA
DE ASISTENCIA DE ESTACIO-
NAMIENTO) en el EVIC.
161

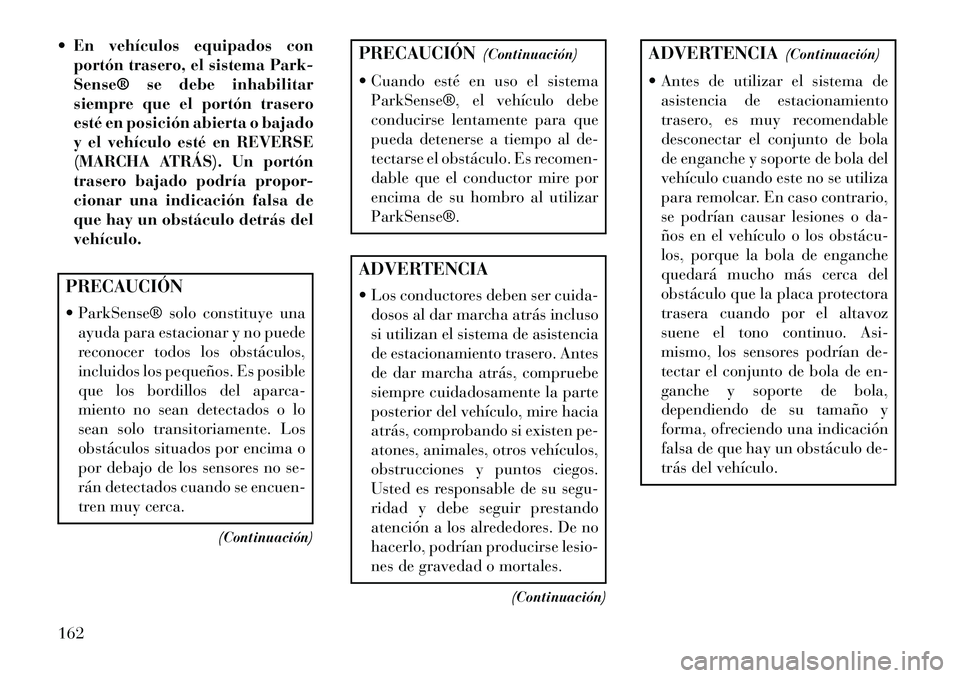

 En vehículos equipados conportón trasero, el sistema Park-
Sense® se debe inhabilitar
siempre que el portón trasero
esté en posición abierta o bajado
y el vehículo esté en REVERSE
(MARCHA ATRÁS). Un portón
trasero bajado podría propor-
cionar una indicación falsa de
que hay un obstáculo detrás del
vehículo.PRECAUCIÓN
 ParkSense® solo constituye unaayuda para estacionar y no puede
reconocer todos los obstáculos,
incluidos los pequeños. Es posible
que los bordillos del aparca-
miento no sean detectados o lo
sean solo transitoriamente. Los
obstáculos situados por encima o
por debajo de los sensores no se-
rán detectados cuando se encuen-
tren muy cerca.
(Continuación)
PRECAUCIÓN(Continuación)
 Cuando esté en uso el sistema ParkSense®, el vehículo debe
conducirse lentamente para que
pueda detenerse a tiempo al de-
tectarse el obstáculo. Es recomen-
dable que el conductor mire por
encima de su hombro al utilizar
ParkSense®.ADVERTENCIA
 Los conductores deben ser cuida-dosos al dar marcha atrás incluso
si utilizan el sistema de asistencia
de estacionamiento trasero. Antes
de dar marcha atrás, compruebe
siempre cuidadosamente la parte
posterior del vehículo, mire hacia
atrás, comprobando si existen pe-
atones, animales, otros vehículos,
obstrucciones y puntos ciegos.
Usted es responsable de su segu-
ridad y debe seguir prestando
atención a los alrededores. De no
hacerlo, podrían producirse lesio-
nes de gravedad o mortales.
(Continuación)
ADVERTENCIA(Continuación)
 Antes de utilizar el sistema de asistencia de estacionamiento
trasero, es muy recomendable
desconectar el conjunto de bola
de enganche y soporte de bola del
vehículo cuando este no se utiliza
para remolcar. En caso contrario,
se podrían causar lesiones o da-
ños en el vehículo o los obstácu­
los, porque la bola de enganche
quedará mucho más cerca del
obstáculo que la placa protectora
trasera cuando por el altavoz
suene el tono continuo. Asi-
mismo, los sensores podrían de-
tectar el conjunto de bola de en-
ganche y soporte de bola,
dependiendo de su tamaño y
forma, ofreciendo una indicación
falsa de que hay un obstáculo de-
trás del vehículo.
162

CÁMARA TRASERA PARA
MARCHA ATRÁS
PARKVIEW® (para las
versiones/automóviles
equipados al efecto)
Su vehículo puede estar equipado con
el sistema de cámara trasera para
marcha atrás ParkView®, que per-
mite ver en una pantalla la imagen del
entorno de la parte trasera del
vehículo, siempre que la caja de cam-
bios esté en REVERSE (Marcha
atrás). La imagen se mostrará en lapantalla táctil multimedia/de navega-
ción de la radio, junto con una nota de
precaución "check entire surroun-
dings" (compruebe todo el entorno)
en toda la parte superior de la panta-
lla. Esta nota desaparecerá pasados
cinco segundos. La cámara de Park-
View® está situada en la parte trasera
del vehículo, por encima de la placa
de matrícula trasera.
Cuando deja de utilizarse la marcha
REVERSE (Marcha atrás), se sale del
modo de cámara trasera y vuelve a
aparecer la pantalla de navegación o
audio.Las líneas fijas en cuadrícula ilustra-
rán la anchura del vehículo, y una
línea central discontinua indicará el
centro del vehículo para facilitar la
alineación con un enganche/receptor.
Las líneas fijas en cuadrícula mostra-
rán las zonas separadas que ayudarán
a indicar la distancia a la parte trasera
del vehículo. La tabla siguiente mues-
tra las distancias aproximadas para
cada zona:
Zona
Distancia a la parte trasera del vehículo
Rojo 0 - 30 cm
Amarillo 30 cm - 1 m
Verde 1 m o más
163

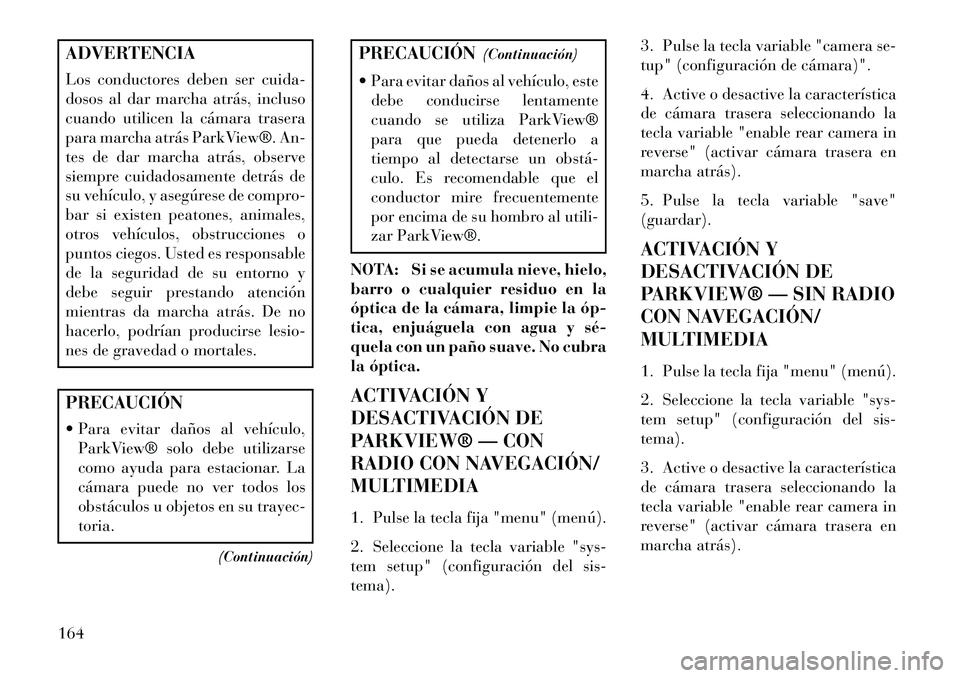

ADVERTENCIA
Los conductores deben ser cuida-
dosos al dar marcha atrás, incluso
cuando utilicen la cámara trasera
para marcha atrás ParkView®. An-
tes de dar marcha atrás, observe
siempre cuidadosamente detrás de
su vehículo, y asegúrese de compro-
bar si existen peatones, animales,
otros vehículos, obstrucciones o
puntos ciegos. Usted es responsable
de la seguridad de su entorno y
debe seguir prestando atención
mientras da marcha atrás. De no
hacerlo, podrían producirse lesio-
nes de gravedad o mortales.PRECAUCIÓN
 Para evitar daños al vehículo,ParkView® solo debe utilizarse
como ayuda para estacionar. La
cámara puede no ver todos los
obstáculos u objetos en su trayec-
toria.
(Continuación)
PRECAUCIÓN(Continuación)
 Para evitar daños al vehículo, este debe conducirse lentamente
cuando se utiliza ParkView®
para que pueda detenerlo a
tiempo al detectarse un obstá­
culo. Es recomendable que el
conductor mire frecuentemente
por encima de su hombro al utili-
zar ParkView®.
NOTA: Si se acumula nieve, hielo,
barro o cualquier residuo en la
óptica de la cámara, limpie la óp­
tica, enjuáguela con agua y sé­
quela con un paño suave. No cubra
la óptica.
ACTIVACIÓN Y
DESACTIVACIÓN DE
PARKVIEW® — CON
RADIO CON NAVEGACIÓN/
MULTIMEDIA
1. Pulse la tecla fija "menu" (menú).
2. Seleccione la tecla variable "sys-
tem setup" (configuración del sis-
tema). 3. Pulse la tecla variable "camera se-
tup" (configuración de cámara)".
4. Active o desactive la característica
de cámara trasera seleccionando la
tecla variable "enable rear camera in
reverse" (activar cámara trasera en
marcha atrás).
5. Pulse la tecla variable "save"
(guardar).
ACTIVACIÓN Y
DESACTIVACIÓN DE
PARKVIEW® — SIN RADIO
CON NAVEGACIÓN/
MULTIMEDIA
1. Pulse la tecla fija "menu" (menú).
2. Seleccione la tecla variable "sys-
tem setup" (configuración del sis-
tema).
3. Active o desactive la característica
de cámara trasera seleccionando la
tecla variable "enable rear camera in
reverse" (activar cámara trasera en
marcha atrás).
164
