Lancia Voyager 2013 Návod k použití a údržbě (in Czech)

Oblast pro zobrazování zpráv
V případě, že existují příslušné pod-
mínky, budou zobrazena následující hlá

3. Nastavte spínač zapalování do polohy
OFF/LOCK (Vypnuto/zámek).
POZNÁMKA: Pokud se po nastar-
tování motoru zobrazí hlášení indiká

nedosáhne limitu pro aktivaci kontrolky
upozorňující na podhuštěnou pneuma-
tiku.
Vaše vozidlo je také vybaveno indikáto

UPOZORN\fNÍ!
Porouchaný katalyzátor, jak bylo
zmíněno výše, může dosáhnout vyšší
teploty než při normálních provoz-
ních podmínkách. Tento stav může
způsobit požár, pokud pojedete
pomalu nebo zaparkujete nad hořla-
vými materiály, jako jsou suché rost-
liny, dřevo, lepenka apod. Může dojít
k usmrcení nebo vážnému zranění
řidiče, cestujících nebo jiných osob.
10. Kontrolka aktivace/poruchy elektro-
nického řízení stability (ESP) (u určitých
verzí / pro určité trhy) „Kontrolka aktivace/poruchy
ESP“ ve sdruženém přístroji
se rozsvítí po nastavení spí

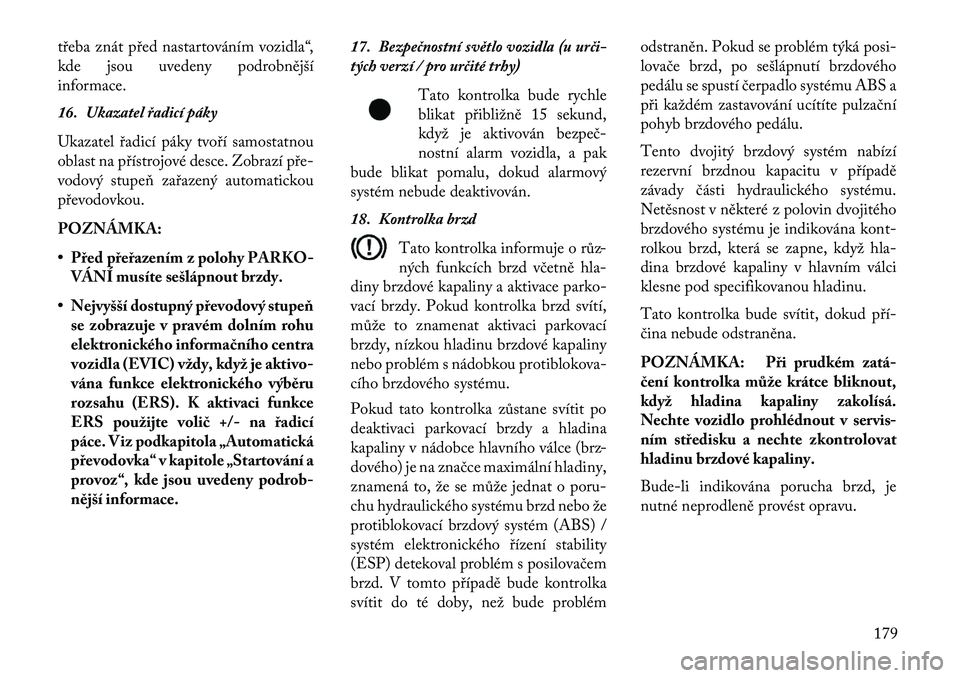

třeba znát před nastartováním vozidla“,
kde jsou uvedeny podrobnější
informace.
16. Ukazatel řadicí páky
Ukazatel řadicí páky tvoří samostatnou
oblast na přístrojové desce. Zobrazí pře-
vodový stupeň zařazený automatickou
převodovkou.
POZNÁMKA:
• Před přeřazením z polohy PARKO-VÁNÍ musíte sešlápnout brzdy.
• Nejvyšší dostupný převodový stupeň se zobrazuje v pravém dolním rohu
elektronického informa\bního centra
vozidla (EVIC) vždy, když je aktivo-
vána funkce elektronického výběru
rozsahu (ERS). K aktivaci funkce
ERS použijte voli\b +/- na řadicí
páce. Viz podkapitola „Automatická
převodovka“ v kapitole „Startování a
provoz“, kde jsou uvedeny podrob-
nější informace. 17. Bezpečnostní světlo vozidla (u urči-
tých verzí / pro určité trhy)
Tato kontrolka bude rychle
blikat přibližně 15 sekund,
když je aktivován bezpeč-
nostní alarm vozidla, a pak
bude blikat pomalu, dokud alarmový
systém nebude deaktivován.
18. Kontrolka brzd
Tato kontrolka informuje o růz-
ných funkcích brzd včetně hla-
diny brzdové kapaliny a aktivace parko-
vací brzdy. Pokud kontrolka brzd svítí,
může to znamenat aktivaci parkovací
brzdy, nízkou hladinu brzdové kapaliny
nebo problém s nádobkou protiblokova-
cího brzdového systému.
Pokud tato kontrolka zůstane svítit po
deaktivaci parkovací brzdy a hladina
kapaliny v nádobce hlavního válce (brz-
dového) je na značce maximální hladiny,
znamená to, že se může jednat o poru-
chu hydraulického systému brzd nebo že
protiblokovací brzdový systém (ABS) /
systém elektronického řízení stability
(ESP) detekoval problém s posilovačem
brzd. V tomto případě bude kontrolka
svítit do té doby, než bude problém odstraněn. Pokud se problém týká posi-
lovače brzd, po sešlápnutí brzdového
pedálu se spustí čerpadlo systému ABS a
při každém zastavování ucítíte pulzační
pohyb brzdového pedálu.
Tento dvojitý brzdový systém nabízí
rezervní brzdnou kapacitu v případě
závady části hydraulického systému.
Netěsnost v některé z polovin dvojitého
brzdového systému je indikována kont-
rolkou brzd, která se zapne, když hla-
dina brzdové kapaliny v hlavním válci
klesne pod specifikovanou hladinu.
Tato kontrolka bude svítit, dokud pří-
čina nebude odstraněna.
POZNÁMKA: Při prudkém zatá

UPOZORN\fNÍ!
Jízda vozidlem, když svítí červená
kontrolka brzd, je nebezpečná. Mohlo
dojít k selhání části brzdového sys-
tému. Brzdná dráha vozidla bude
delší. Může dojít k nehodě. Nechte
ihned vozidlo zkontrolovat.
Vozidla vybavená protiblokovacím brz-
dovým systémem (ABS) jsou také vyba-
vena elektronickým rozdělovačem brzd-
ného účinku (EBD). Při závadě systému
EBD se kontrolka brzd rozsvítí společně
s kontrolkou systému ABS. Je nutná
okamžitá oprava systému ABS.
Činnost kontrolky brzd lze zkontrolovat
nastavením spínače zapalování z polohy
OFF (VYPNUTO) do polohy ON/
RUN (ZAPNUTO/CHOD). Kont-
rolka by měla svítit přibližně dvě
sekundy. Pak by měla zhasnout, není

UPOZORN\fNÍ!
Chladicí systém je při horkém motoru
nebezpečný. Pára nebo vroucí chladicí
kapalina může způsobit vážné popá

Denní po\bitadlo ujetých kilometrů
(ODO) / ECO (ukazatel úspory
paliva) (u ur\bitých verzí / pro ur\bité
trhy)
Toto zobrazení ukazuje ujetou vzdále

Nastavení odchylky
Nastartujte motor a ponechte volicí
páku převodovky v poloze PARKO-
VÁNÍ. Na dotykové obrazovce přejděte
do nabídky More (Další), poté Compass
(Kompas), vyberte možnost Compass
Variance (Odchylka kompasu) a pomocí
tlačítka Plus (+) změňte hodnotuodchylky. Postupně měňte odchylku,
dokud nebude dosaženo požadované
hodnoty.
POZNÁMKA: Z výroby je defaultně
nastavena zóna 8. Při programování se
bude hodnota zóny pohybovat od 15
do 1.
Mapa odchylek kompasu
183

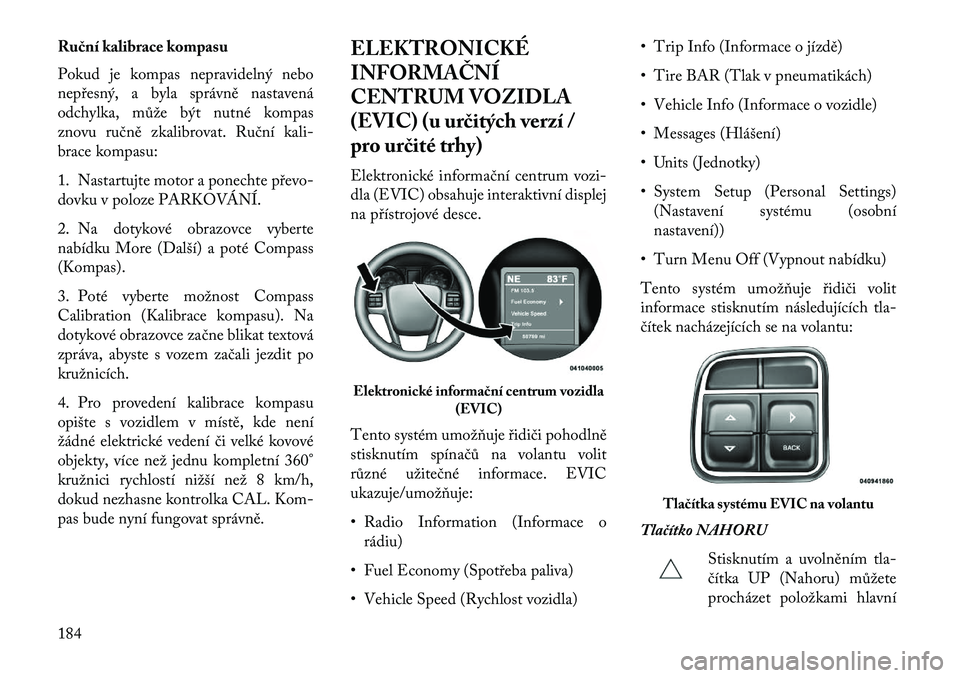

Ru\bní kalibrace kompasu
Pokud je kompas nepravidelný nebo
nepřesný, a byla správně nastavená
odchylka, může být nutné kompas
znovu ručně zkalibrovat. Ruční kali-
brace kompasu:
1. Nastartujte motor a ponechte převo-
dovku v poloze PARKOVÁNÍ.
2. Na dotykové obrazovce vyberte
nabídku More (Další) a poté Compass
(Kompas).
3. Poté vyberte možnost Compass
Calibration (Kalibrace kompasu). Na
dotykové obrazovce začne blikat textová
zpráva, abyste s vozem začali jezdit po
kružnicích.
4. Pro provedení kalibrace kompasu
opište s vozidlem v místě, kde není
žádné elektrické vedení či velké kovové
objekty, více než jednu kompletní 360°
kružnici rychlostí nižší než 8 km/h,
dokud nezhasne kontrolka CAL. Kom-
pas bude nyní fungovat správně.ELEKTRONICKÉ
INFORMAČNÍ
CENTRUM VOZIDLA
(EVIC) (u ur\bitých verzí /
pro ur\bité trhy)
Elektronické informační centrum vozi-
dla (EVIC) obsahuje interaktivní displej
na přístrojové desce.
Tento systém umožňuje řidiči pohodlně
stisknutím spínačů na volantu volit
různé užitečné informace. EVIC
ukazuje/umožňuje:
• Radio Information (Informace o
rádiu)
• Fuel Economy (Spotřeba paliva)
• Vehicle Speed (Rychlost vozidla) • Trip Info (Informace o jízdě)
• Tire BAR (Tlak v pneumatikách)
• Vehicle Info (Informace o vozidle)
• Messages (Hlášení)
• Units (Jednotky)
• System Setup (Personal Settings)
(Nastavení systému (osobní
nastavení))
• Turn Menu Off (Vypnout nabídku)
Tento systém umožňuje řidiči volit
informace stisknutím následujících tla-
čítek nacházejících se na volantu:
Tlačítko NAHORU Stisknutím a uvolněním tla-
čítka UP (Nahoru) můžete
procházet položkami hlavní
Elektronické informa\bní centrum vozidla (EVIC)
Tla\bítka systému EVIC na volantu
184
