Lancia Voyager 2014 Instrukcja obsługi (in Polish)

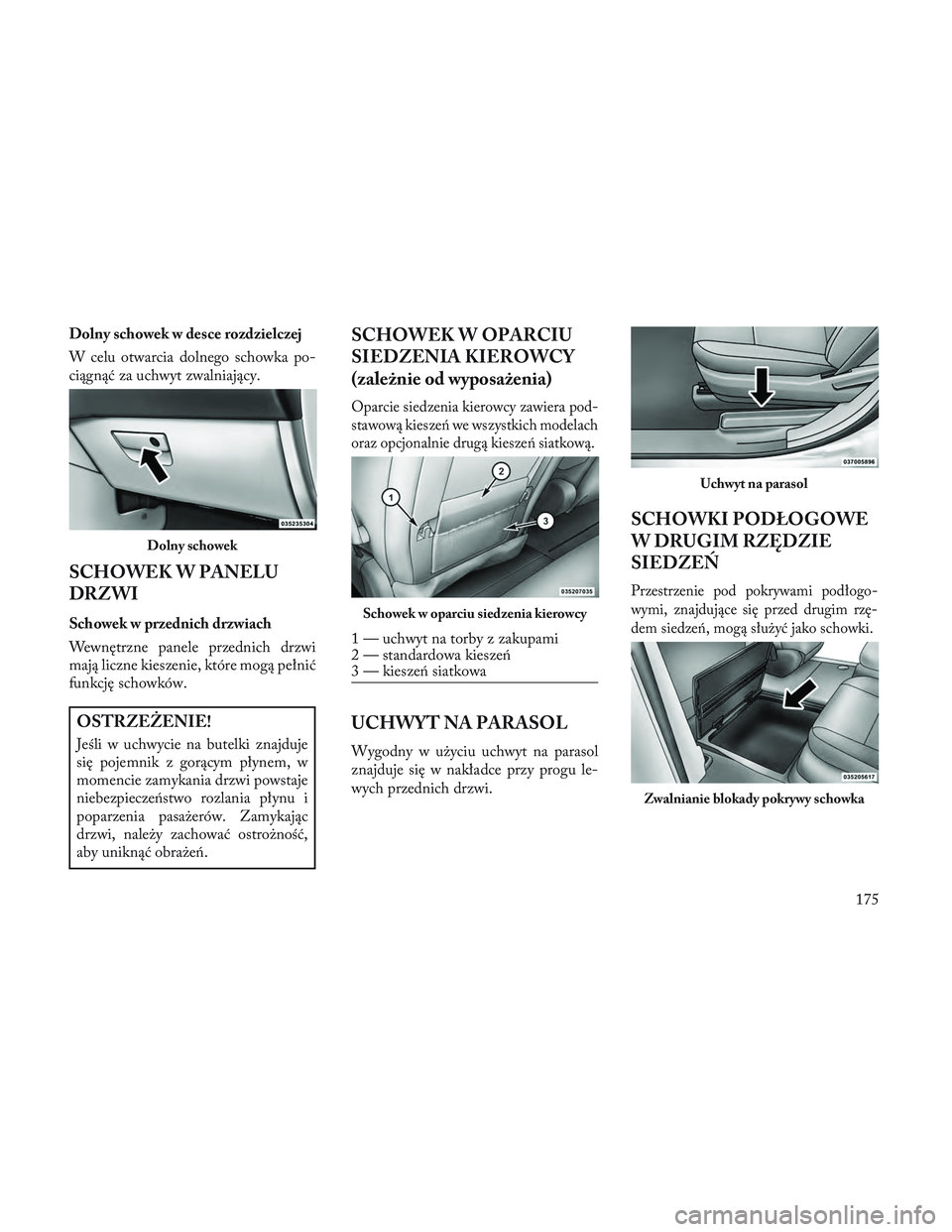

Dolny schowek w desce rozdzielczej
W celu otwarcia dolnego schowka po-
ciągnąć za uchwyt zwalniający.
SCHOWEK W PANELU
DRZWI
Schowek w przednich drzwiach
Wewnętrzne panele przednich drzwi
mają liczne kieszenie, które mogą pełnić
funkcję schowków.
OSTRZEŻENIE!
Jeśli w uchwycie na butelki znajduje
się pojemnik z gorącym płynem, w
momencie zamykania drzwi powstaje
niebezpieczeństwo rozlania płynu i
poparzenia pasażerów. Zamykając
drzwi, należy zachować ostrożność,
aby uniknąć obrażeń.
SCHOWEK W OPARCIU
SIEDZENIA KIEROWCY
(zależnie od wyposażenia)
Oparcie siedzenia kierowcy zawiera pod-
stawową kieszeń we wszystkich modelach
oraz opcjonalnie drugą kieszeń siatkową.
UCHWYT NA PARASOL
Wygodny w użyciu uchwyt na parasol
znajduje się w nakładce przy progu le-
wych przednich drzwi.
SCHOWKI PODŁOGOWE
W DRUGIM RZĘDZIE
SIEDZEŃ
Przestrzenie pod pokrywami podłogo-
wymi, znajdujące się przed drugim rzę-
dem siedzeń, mogą służyć jako schowki.
Dolny schowek
Schowek w oparciu siedzenia kierowcy
1 — uchwyt na torby z zakupami
2 — standardowa kieszeń
3 — kieszeń siatkowa
Uchwyt na parasol
Zwalnianie blokady pokrywy schowka
175

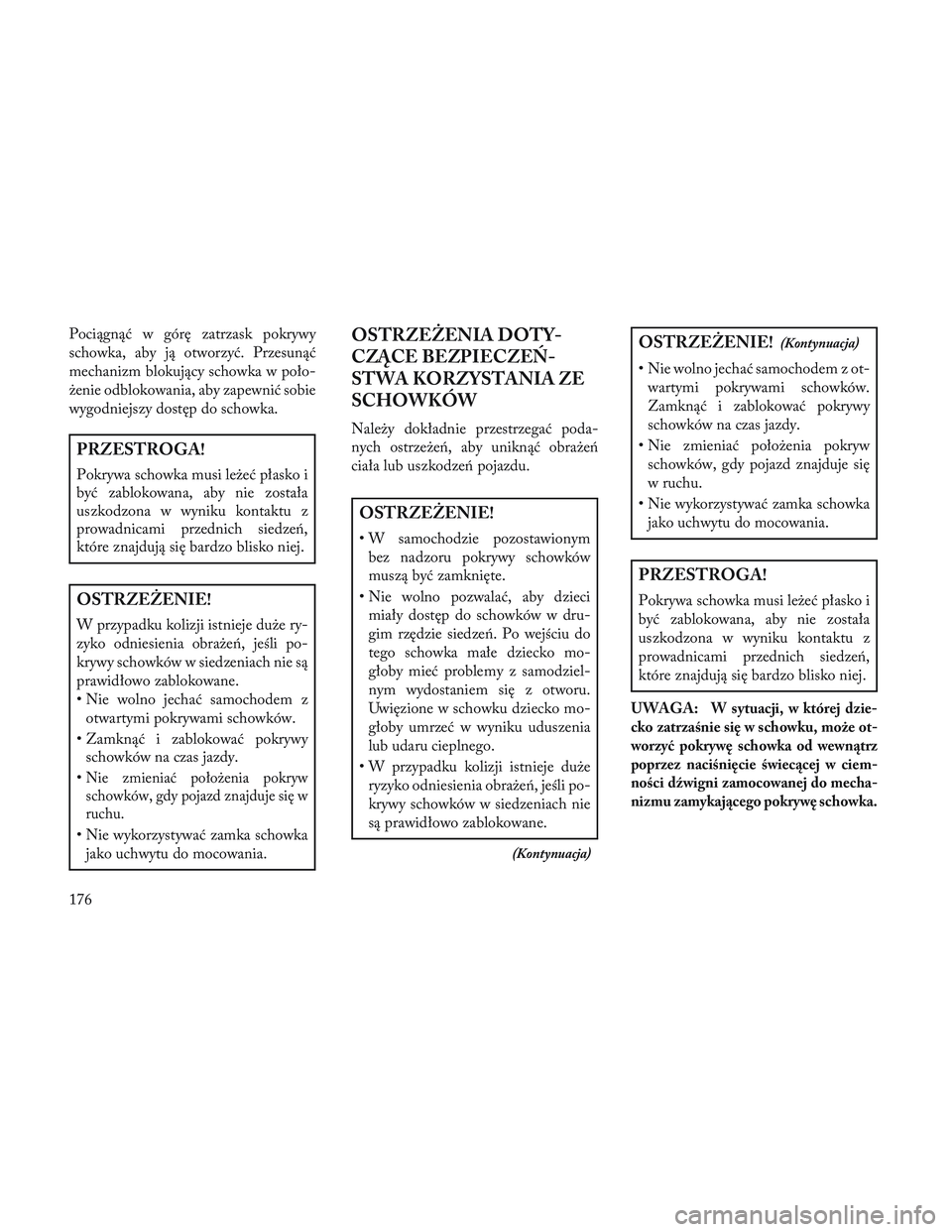

Pociągnąć w górę zatrzask pokrywy
schowka, aby ją otworzyć. Przesunąć
mechanizm blokujący schowka w poło-
żenie odblokowania, aby zapewnić sobie
wygodniejszy dostęp do schowka.
PRZESTROGA!
Pokrywa schowka musi leżeć płasko i
być zablokowana, aby nie została
uszkodzona w wyniku kontaktu z
prowadnicami przednich siedzeń,
które znajdują się bardzo blisko niej.
OSTRZEŻENIE!
W przypadku kolizji istnieje duże ry-
zyko odniesienia obrażeń, jeśli po-
krywy schowków w siedzeniach nie są
prawidłowo zablokowane.
• Nie wolno jechać samochodem zotwartymi pokrywami schowków.
• Zamknąć i zablokować pokrywy schowków na czas jazdy.
•
Nie zmieniać położenia pokryw
schowków, gdy pojazd znajduje się w
ruchu.
• Nie wykorzystywać zamka schowka jako uchwytu do mocowania.
OSTRZEŻENIA DOTY-
CZĄCE BEZPIECZEŃ-
STWA KORZYSTANIA ZE
SCHOWKÓW
Należy dokładnie przestrzegać poda-
nych ostrzeżeń, aby uniknąć obrażeń
ciała lub uszkodzeń pojazdu.
OSTRZEŻENIE!
• W samochodzie pozostawionymbez nadzoru pokrywy schowków
muszą być zamknięte.
• Nie wolno pozwalać, aby dzieci miały dostęp do schowków w dru-
gim rzędzie siedzeń. Po wejściu do
tego schowka małe dziecko mo-
głoby mieć problemy z samodziel-
nym wydostaniem się z otworu.
Uwięzione w schowku dziecko mo-
głoby umrzeć w wyniku uduszenia
lub udaru cieplnego.
• W przypadku kolizji istnieje duże ryzyko odniesienia obrażeń, jeśli po-
krywy schowków w siedzeniach nie
są prawidłowo zablokowane.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie wolno jechać samochodem z ot-wartymi pokrywami schowków.
Zamknąć i zablokować pokrywy
schowków na czas jazdy.
• Nie zmieniać położenia pokryw schowków, gdy pojazd znajduje się
w ruchu.
• Nie wykorzystywać zamka schowka jako uchwytu do mocowania.
PRZESTROGA!
Pokrywa schowka musi leżeć płasko i
być zablokowana, aby nie została
uszkodzona w wyniku kontaktu z
prowadnicami przednich siedzeń,
które znajdują się bardzo blisko niej.
UWAGA:
W sytuacji, w której dzie-
cko zatrzaśnie się w schowku, może ot-
worzyć pokrywę schowka od wewnątrz
poprzez naciśnięcie świecącej w ciem-
ności dźwigni zamocowanej do mecha-
nizmu zamykającego pokrywę schowka.
176

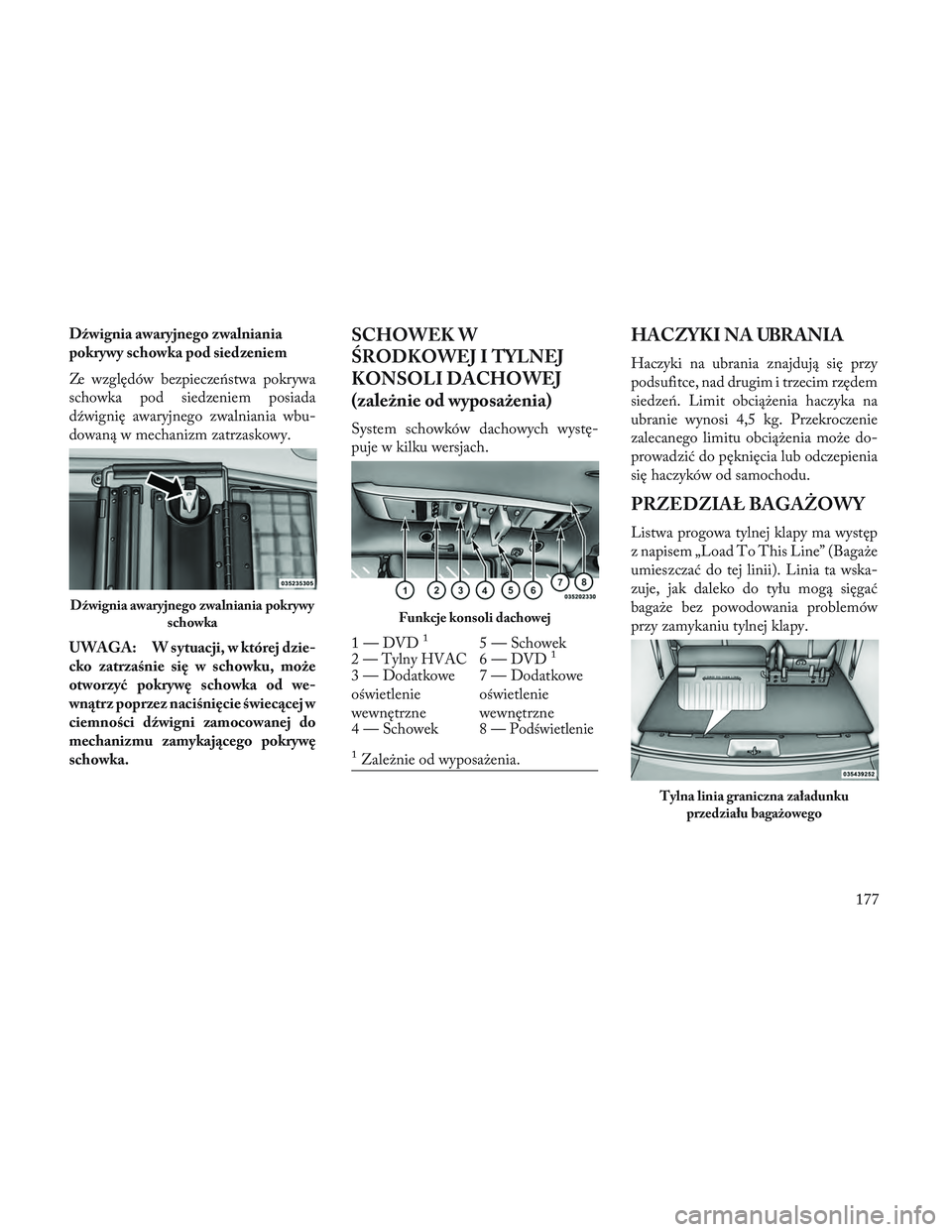

Dźwignia awaryjnego zwalniania
pokrywy schowka pod siedzeniem
Ze względów bezpieczeństwa pokrywa
schowka pod siedzeniem posiada
dźwignię awaryjnego zwalniania wbu-
dowaną w mechanizm zatrzaskowy.
UWAGA: W sytuacji, w której dzie-
cko zatrzaśnie się w schowku, może
otworzyć pokrywę schowka od we-
wnątrz poprzez naciśnięcie świecącej w
ciemności dźwigni zamocowanej do
mechanizmu zamykającego pokrywę
schowka.SCHOWEK W
\bRODKOWEJ I TYLNEJ
KONSOLI DACHOWEJ
(zależnie od wyposażenia)
System schowków dachowych wystę-
puje w kilku wersjach.
HACZYKI NA UBRANIA
Haczyki na ubrania znajdują się przy
podsufitce, nad drugim i trzecim rzędem
siedzeń. Limit obciążenia haczyka na
ubranie wynosi 4,5 kg. Przekroczenie
zalecanego limitu obciążenia może do-
prowadzić do pęknięcia lub odczepienia
się haczyków od samochodu.
PRZEDZIAŁ BAGAŻOWY
Listwa progowa tylnej klapy ma występ
z napisem „Load To This Line” (Bagaże
umieszczać do tej linii). Linia ta wska-
zuje, jak daleko do tyłu mogą sięgać
bagaże bez powodowania problemów
przy zamykaniu tylnej klapy.
Dźwignia awaryjnego zwalniania pokrywyschowkaFunkcje konsoli dachowej
1 — DVD15 — Schowek
2 — Tylny HVAC6 — DVD1
3 — Dodatkowe
oświetlenie
wewnętrzne 7 — Dodatkowe
oświetlenie
wewnętrzne
4 — Schowek
8 — Podświetlenie
1Zależnie od wyposażenia.
Tylna linia graniczna załadunku
przedziału bagażowego
177

UWAGA: Po złożeniu lub wyjęciu
wszystkich tylnych siedzeń na podło-
dze ładunkowej pojazdu można prze-
wozić płyty budowlane o wymiarach
1,2 x 2,4 m, przy czym nadal będzie
można zamknąć tylną klapę. Przednie
siedzenia muszą jednak zostać nie-
znacznie przesunięte do przodu.
W niektórych modelach w przedziale
bagażowym są dostępne otwarte
schowki w tylnych panelach wykończe-
nia wnętrza.FUNKCJE KONSOLI
Dostępne są trzy rodzaje konsoli: pod-
stawowa, Premium i dodatkowa.
OSTRZEŻENIE!
Nie jechać z otwartą pokrywą
schowka w konsoli. Podczas jazdy na-
leży schować telefony komórkowe,
odtwarzacze audio i wszystkie inne
małe urządzenia elektroniczne. Ko-
rzystanie z tych urządzeń może być
przyczyną wypadku spowodowanego
rozproszeniem uwagi kierowcy.
KONSOLA W WERSJI
PODSTAWOWEJ
Zalety konsoli w wersji podstawowej:
•
Wymiary konsoli podstawowej pozwa-
lają pasażerom na łatwe przechodzenie
z pierwszego rzędu do drugiego.
• Cztery uchwyty na napoje mieszcząbardzo duże pojemniki na napoje lub
butelki plastikowe o pojemności 0,6 l.
Uchwyty na napoje można bezpiecz-
nie myć w zmywarce do naczyń. • Uchwyty na napoje można wymonto-
wać, aby uzyskać dostęp do dużego
schowka.
• W celu uzyskania dodatkowej prze- strzeni na podłodze konsolę podsta-
wową można wymontować z pojazdu
poprzez zdjęcie osłonki i odłączenie
zaczepu przy podstawie konsoli.
Wymontowywanie podstawowej
konsoli podłogowej
1. Zdjąć osłonkę i zwolnić zaczep
przedniego mocowania.
2. Przesunąć podstawę konsoli w przód,
nieznacznie ją unosząc, aby zwolnić
tylny haczyk przy podłodze.
3. Wymontować konsolę.
Montowanie podstawowej konsoli
podłogowej
1. Ustawić konsolę pod nieznacznym
kątem (przód nieco wyżej niż tył).
2. Przesunąć konsolę do tyłu tak, aby
zaczepiła się o haczyk przy podłodze.
Schowek w tylnym panelu wykończenia wnętrza.
178

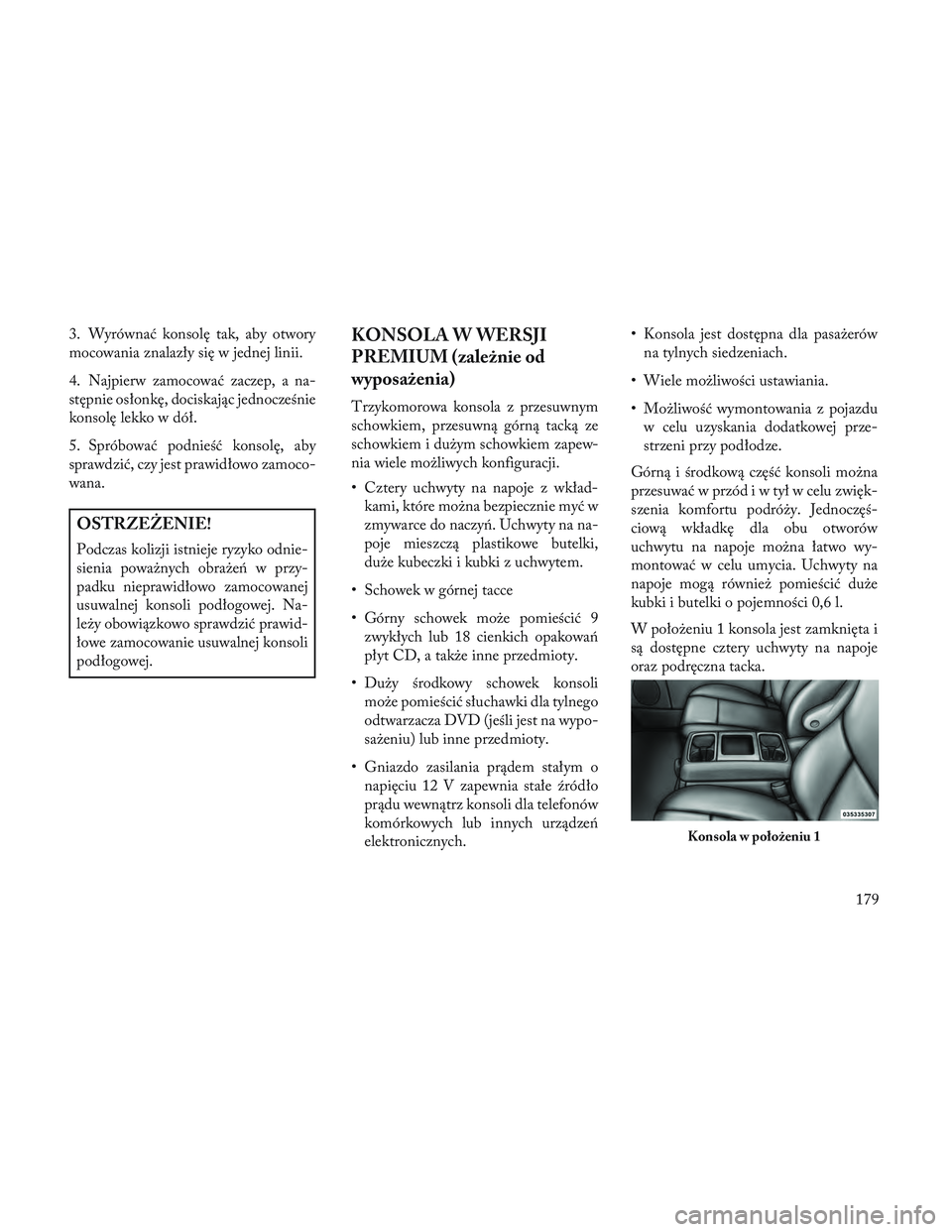

3. Wyrównać konsolę tak, aby otwory
mocowania znalazły się w jednej linii.
4. Najpierw zamocować zaczep, a na-
stępnie osłonkę, dociskając jednocześnie
konsolę lekko w dół.
5. Spróbować podnieść konsolę, aby
sprawdzić, czy jest prawidłowo zamoco-
wana.
OSTRZEŻENIE!
Podczas kolizji istnieje ryzyko odnie-
sienia poważnych obrażeń w przy-
padku nieprawidłowo zamocowanej
usuwalnej konsoli podłogowej. Na-
leży obowiązkowo sprawdzić prawid-
łowe zamocowanie usuwalnej konsoli
podłogowej.
KONSOLA W WERSJI
PREMIUM (zależnie od
wyposażenia)
Trzykomorowa konsola z przesuwnym
schowkiem, przesuwną górną tacką ze
schowkiem i dużym schowkiem zapew-
nia wiele możliwych konfiguracji.
• Cztery uchwyty na napoje z wkład-kami, które można bezpiecznie myć w
zmywarce do naczyń. Uchwyty na na-
poje mieszczą plastikowe butelki,
duże kubeczki i kubki z uchwytem.
• Schowek w górnej tacce
• Górny schowek może pomieścić 9 zwykłych lub 18 cienkich opakowań
płyt CD, a także inne przedmioty.
• Duży środkowy schowek konsoli może pomieścić słuchawki dla tylnego
odtwarzacza DVD (jeśli jest na wypo-
sażeniu) lub inne przedmioty.
• Gniazdo zasilania prądem stałym o napięciu 12 V zapewnia stałe źródło
prądu wewnątrz konsoli dla telefonów
komórkowych lub innych urządzeń
elektronicznych. • Konsola jest dostępna dla pasażerów
na tylnych siedzeniach.
• Wiele możliwości ustawiania.
• Możliwość wymontowania z pojazdu w celu uzyskania dodatkowej prze-
strzeni przy podłodze.
Górną i środkową część konsoli można
przesuwać w przód i w tył w celu zwięk-
szenia komfortu podróży. Jednoczęś-
ciową wkładkę dla obu otworów
uchwytu na napoje można łatwo wy-
montować w celu umycia. Uchwyty na
napoje mogą również pomieścić duże
kubki i butelki o pojemności 0,6 l.
W położeniu 1 konsola jest zamknięta i
są dostępne cztery uchwyty na napoje
oraz podręczna tacka.
Konsola w położeniu 1
179

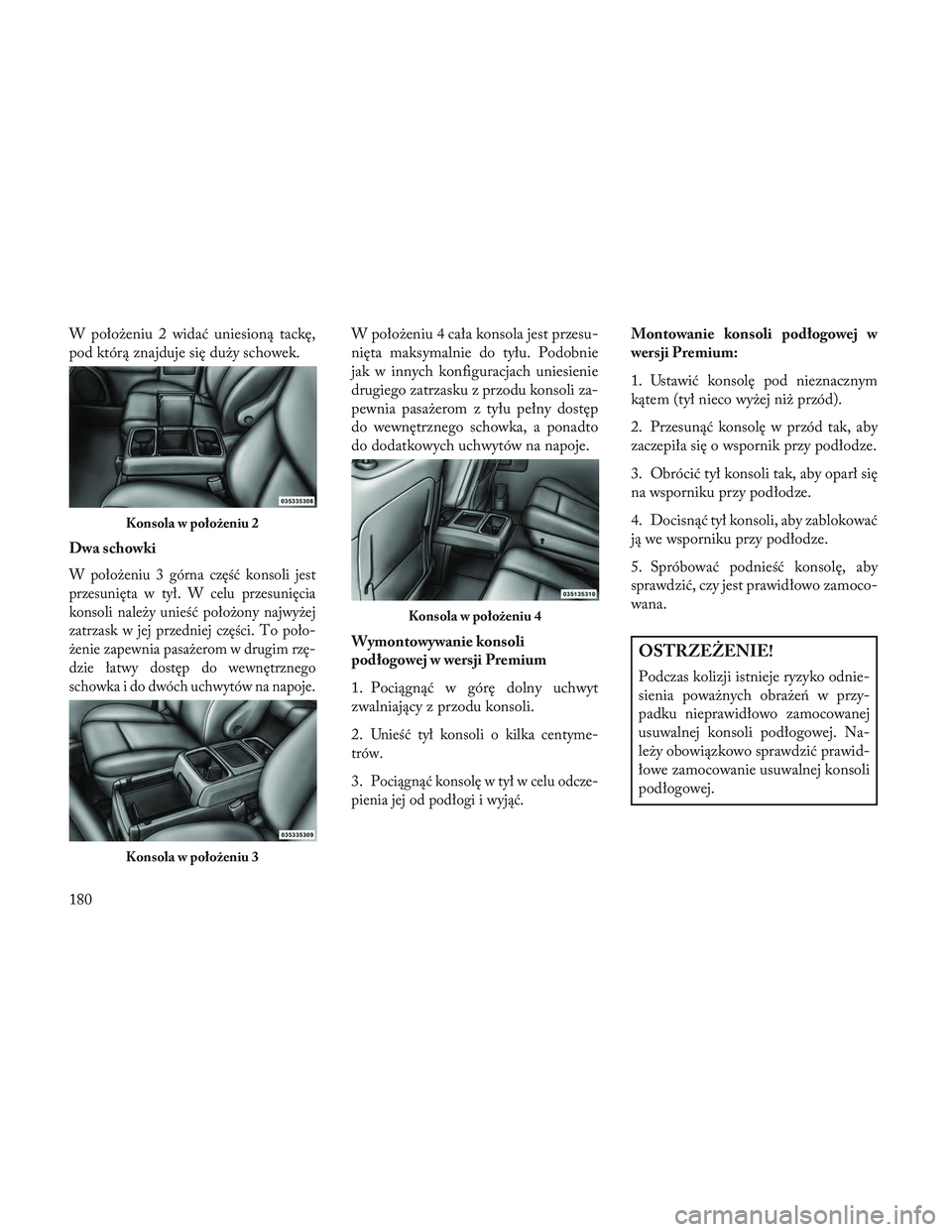

W położeniu 2 widać uniesioną tackę,
pod którą znajduje się duży schowek.
Dwa schowki
W położeniu 3 górna część konsoli jest
przesunięta w tył. W celu przesunięcia
konsoli należy unieść położony najwyżej
zatrzask w jej przedniej części. To poło-
żenie zapewnia pasażerom w drugim rzę-
dzie łatwy dostęp do wewnętrznego
schowka i do dwóch uchwytów na napoje.
W położeniu 4 cała konsola jest przesu-
nięta maksymalnie do tyłu. Podobnie
jak w innych konfiguracjach uniesienie
drugiego zatrzasku z przodu konsoli za-
pewnia pasażerom z tyłu pełny dostęp
do wewnętrznego schowka, a ponadto
do dodatkowych uchwytów na napoje.
Wymontowywanie konsoli
podłogowej w wersji Premium
1. Pociągnąć w górę dolny uchwyt
zwalniający z przodu konsoli.
2.
Unieść tył konsoli o kilka centyme-
trów.
3.Pociągnąć konsolę w tył w celu odcze-
pienia jej od podłogi i wyjąć.
Montowanie konsoli podłogowej w
wersji Premium:
1. Ustawić konsolę pod nieznacznym
kątem (tył nieco wyżej niż przód).
2. Przesunąć konsolę w przód tak, aby
zaczepiła się o wspornik przy podłodze.
3. Obrócić tył konsoli tak, aby oparł się
na wsporniku przy podłodze.
4. Docisnąć tył konsoli, aby zablokować
ją we wsporniku przy podłodze.
5. Spróbować podnieść konsolę, aby
sprawdzić, czy jest prawidłowo zamoco-
wana.
OSTRZEŻENIE!
Podczas kolizji istnieje ryzyko odnie-
sienia poważnych obrażeń w przy-
padku nieprawidłowo zamocowanej
usuwalnej konsoli podłogowej. Na-
leży obowiązkowo sprawdzić prawid-
łowe zamocowanie usuwalnej konsoli
podłogowej.
Konsola w położeniu 2
Konsola w położeniu 3
Konsola w położeniu 4
180

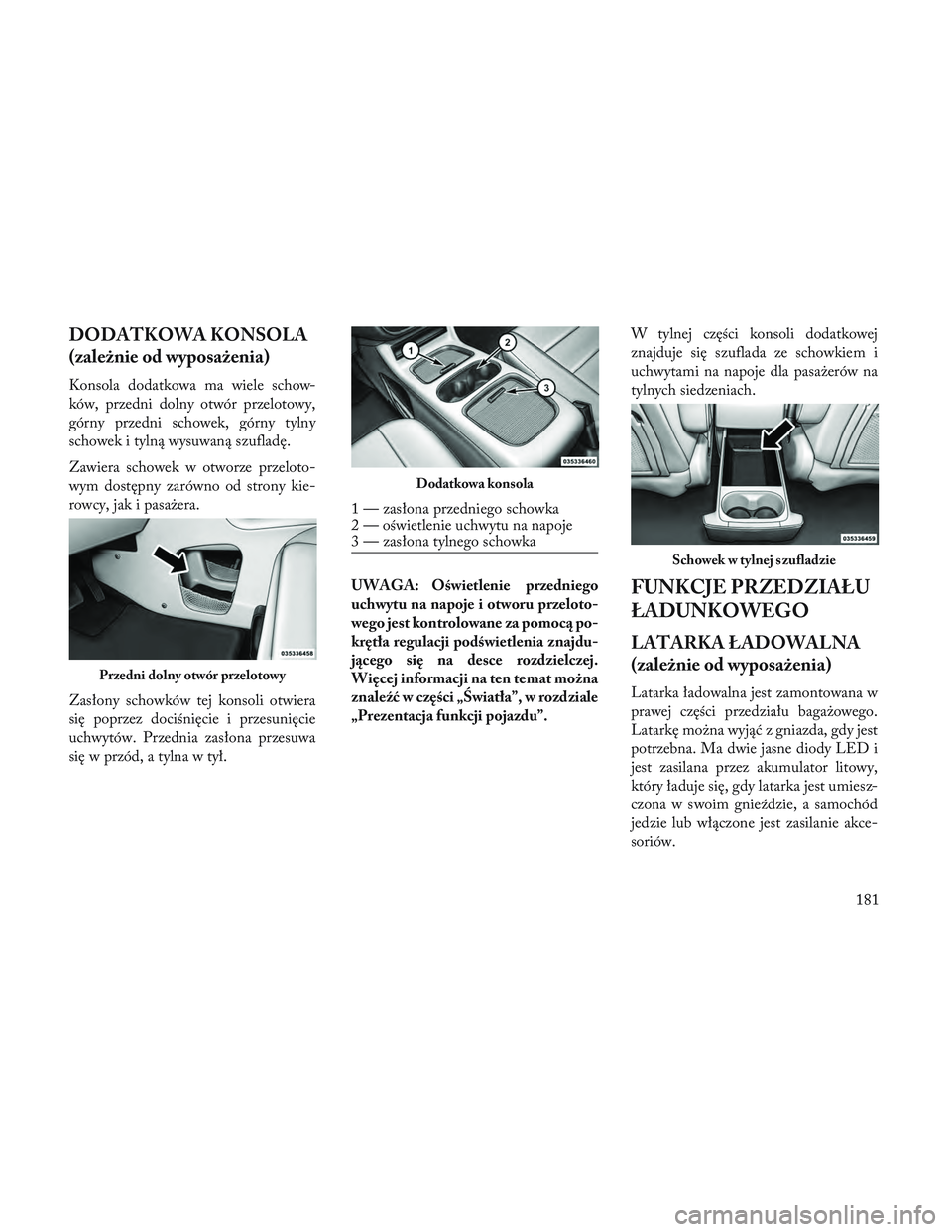

DODATKOWA KONSOLA
(zależnie od wyposażenia)
Konsola dodatkowa ma wiele schow-
ków, przedni dolny otwór przelotowy,
górny przedni schowek, górny tylny
schowek i tylną wysuwaną szufladę.
Zawiera schowek w otworze przeloto-
wym dostępny zarówno od strony kie-
rowcy, jak i pasażera.
Zasłony schowków tej konsoli otwiera
się poprzez dociśnięcie i przesunięcie
uchwytów. Przednia zasłona przesuwa
się w przód, a tylna w tył.UWAGA: Oświetlenie przedniego
uchwytu na napoje i otworu przeloto-
wego jest kontrolowane za pomocą po-
krętła regulacji podświetlenia znajdu-
jącego się na desce rozdzielczej.
Więcej informacji na ten temat można
znaleźć w części „\bwiatła”, w rozdziale
„Prezentacja funkcji pojazdu”.W tylnej części konsoli dodatkowej
znajduje się szuflada ze schowkiem i
uchwytami na napoje dla pasażerów na
tylnych siedzeniach.
FUNKCJE PRZEDZIAŁU
ŁADUNKOWEGO
LATARKA ŁADOWALNA
(zależnie od wyposażenia)
Latarka ładowalna jest zamontowana w
prawej części przedziału bagażowego.
Latarkę można wyjąć z gniazda, gdy jest
potrzebna. Ma dwie jasne diody LED i
jest zasilana przez akumulator litowy,
który ładuje się, gdy latarka jest umiesz-
czona w swoim gnieździe, a samochód
jedzie lub włączone jest zasilanie akce-
soriów.
Przedni dolny otwór przelotowy
Dodatkowa konsola
1 — zasłona przedniego schowka
2 — oświetlenie uchwytu na napoje
3 — zasłona tylnego schowka
Schowek w tylnej szufladzie
181

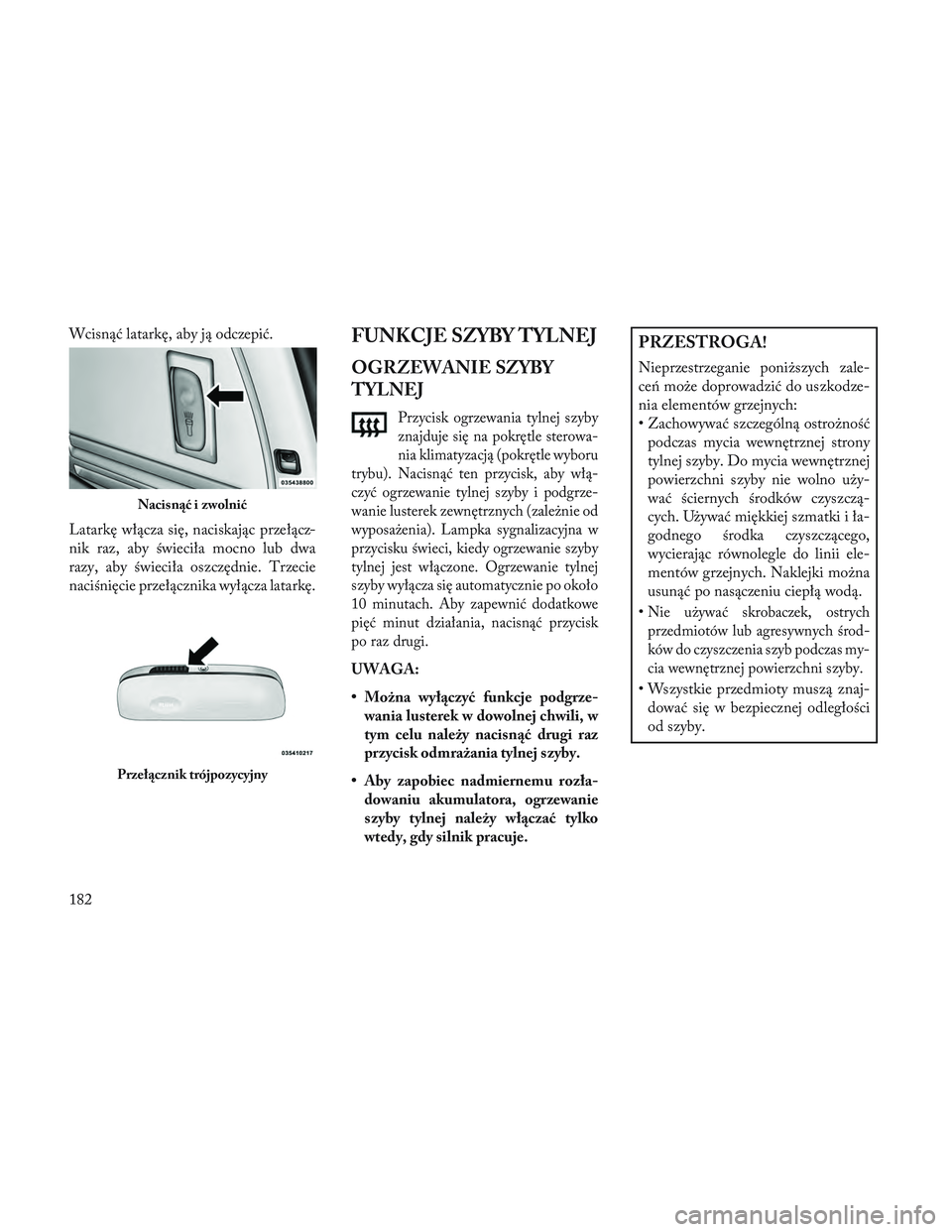

Wcisnąć latarkę, aby ją odczepić.
Latarkę włącza się, naciskając przełącz-
nik raz, aby świeciła mocno lub dwa
razy, aby świeciła oszczędnie. Trzecie
naciśnięcie przełącznika wyłącza latarkę.FUNKCJE SZYBY TYLNEJ
OGRZEWANIE SZYBY
TYLNEJ
Przycisk ogrzewania tylnej szyby
znajduje się na pokrętle sterowa-
nia klimatyzacją (pokrętle wyboru
trybu). Nacisnąć ten przycisk, aby włą-
czyć ogrzewanie tylnej szyby i podgrze-
wanie lusterek zewnętrznych (zależnie od
wyposażenia). Lampka sygnalizacyjna w
przycisku świeci, kiedy ogrzewanie szyby
tylnej jest włączone. Ogrzewanie tylnej
szyby wyłącza się automatycznie po około
10 minutach. Aby zapewnić dodatkowe
pięć minut działania, nacisnąć przycisk
po raz drugi.
UWAGA:
• Można wyłączyć funkcje podgrze- wania lusterek w dowolnej chwili, w
tym celu należy nacisnąć drugi raz
przycisk odmrażania tylnej szyby.
• Aby zapobiec nadmiernemu rozła- dowaniu akumulatora, ogrzewanie
szyby tylnej należy włączać tylko
wtedy, gdy silnik pracuje.
PRZESTROGA!
Nieprzestrzeganie poniższych zale-
ceń może doprowadzić do uszkodze-
nia elementów grzejnych:
• Zachowywać szczególną ostrożnośćpodczas mycia wewnętrznej strony
tylnej szyby. Do mycia wewnętrznej
powierzchni szyby nie wolno uży-
wać ściernych środków czyszczą-
cych. Używać miękkiej szmatki i ła-
godnego środka czyszczącego,
wycierając równolegle do linii ele-
mentów grzejnych. Naklejki można
usunąć po nasączeniu ciepłą wodą.
•
Nie używać skrobaczek, ostrych
przedmiotów lub agresywnych środ-
ków do czyszczenia szyb podczas my-
cia wewnętrznej powierzchni szyby.
• Wszystkie przedmioty muszą znaj- dować się w bezpiecznej odległości
od szyby.
Nacisnąć i zwolnić
Przełącznik trójpozycyjny
182

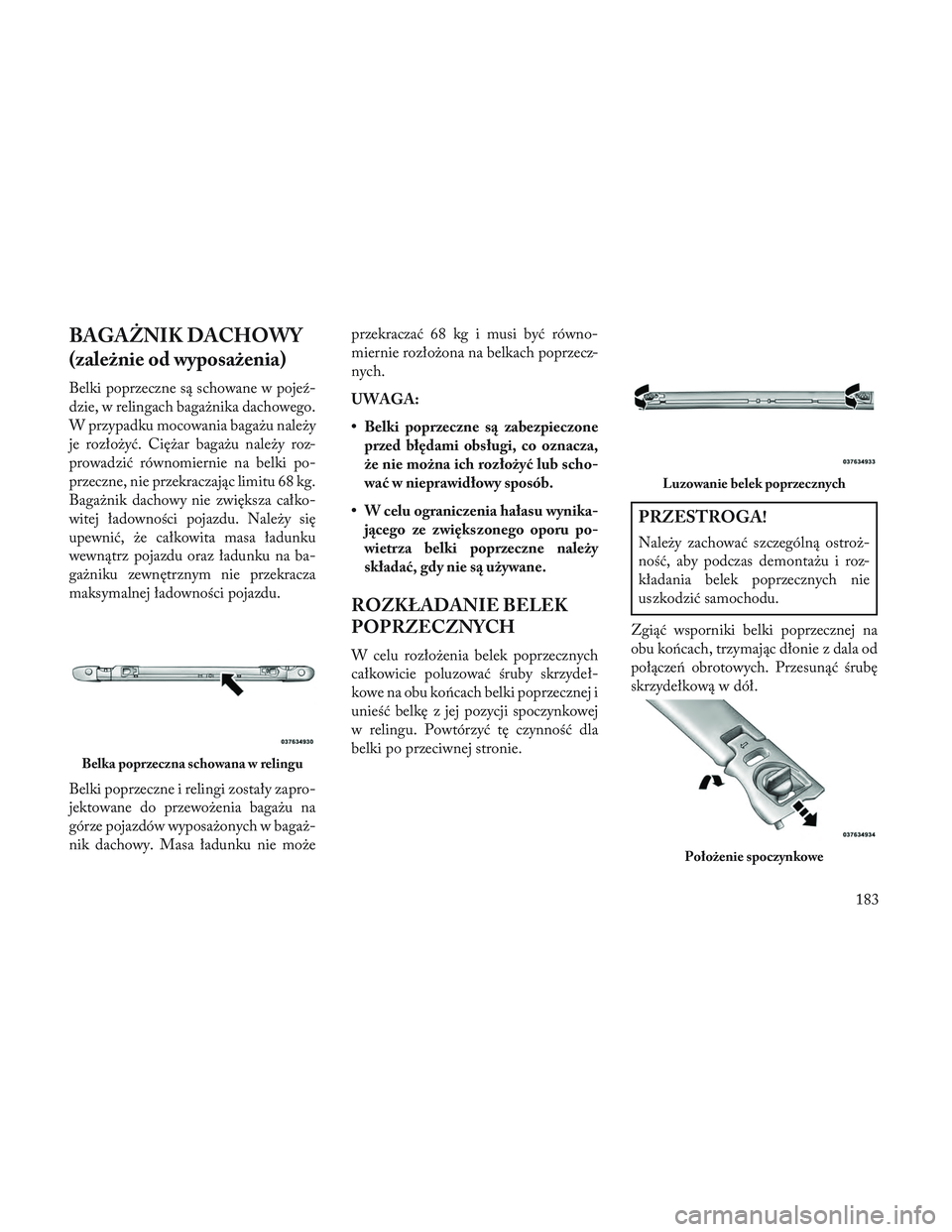

BAGAŻNIK DACHOWY
(zależnie od wyposażenia)
Belki poprzeczne są schowane w pojeź-
dzie, w relingach bagażnika dachowego.
W przypadku mocowania bagażu należy
je rozłożyć. Ciężar bagażu należy roz-
prowadzić równomiernie na belki po-
przeczne, nie przekraczając limitu 68 kg.
Bagażnik dachowy nie zwiększa całko-
witej ładowności pojazdu. Należy się
upewnić, że całkowita masa ładunku
wewnątrz pojazdu oraz ładunku na ba-
gażniku zewnętrznym nie przekracza
maksymalnej ładowności pojazdu.
Belki poprzeczne i relingi zostały zapro-
jektowane do przewożenia bagażu na
górze pojazdów wyposażonych w bagaż-
nik dachowy. Masa ładunku nie możeprzekraczać 68 kg i musi być równo-
miernie rozłożona na belkach poprzecz-
nych.
UWAGA:
• Belki poprzeczne są zabezpieczone
przed błędami obsługi, co oznacza,
że nie można ich rozłożyć lub scho-
wać w nieprawidłowy sposób.
• W celu ograniczenia hałasu wynika- jącego ze zwiększonego oporu po-
wietrza belki poprzeczne należy
składać, gdy nie są używane.
ROZKŁADANIE BELEK
POPRZECZNYCH
W celu rozłożenia belek poprzecznych
całkowicie poluzować śruby skrzydeł-
kowe na obu końcach belki poprzecznej i
unieść belkę z jej pozycji spoczynkowej
w relingu. Powtórzyć tę czynność dla
belki po przeciwnej stronie.
PRZESTROGA!
Należy zachować szczególną ostroż-
ność, aby podczas demontażu i roz-
kładania belek poprzecznych nie
uszkodzić samochodu.
Zgiąć wsporniki belki poprzecznej na
obu końcach, trzymając dłonie z dala od
połączeń obrotowych. Przesunąć śrubę
skrzydełkową w dół.
Belka poprzeczna schowana w relingu
Luzowanie belek poprzecznych
Położenie spoczynkowe
183

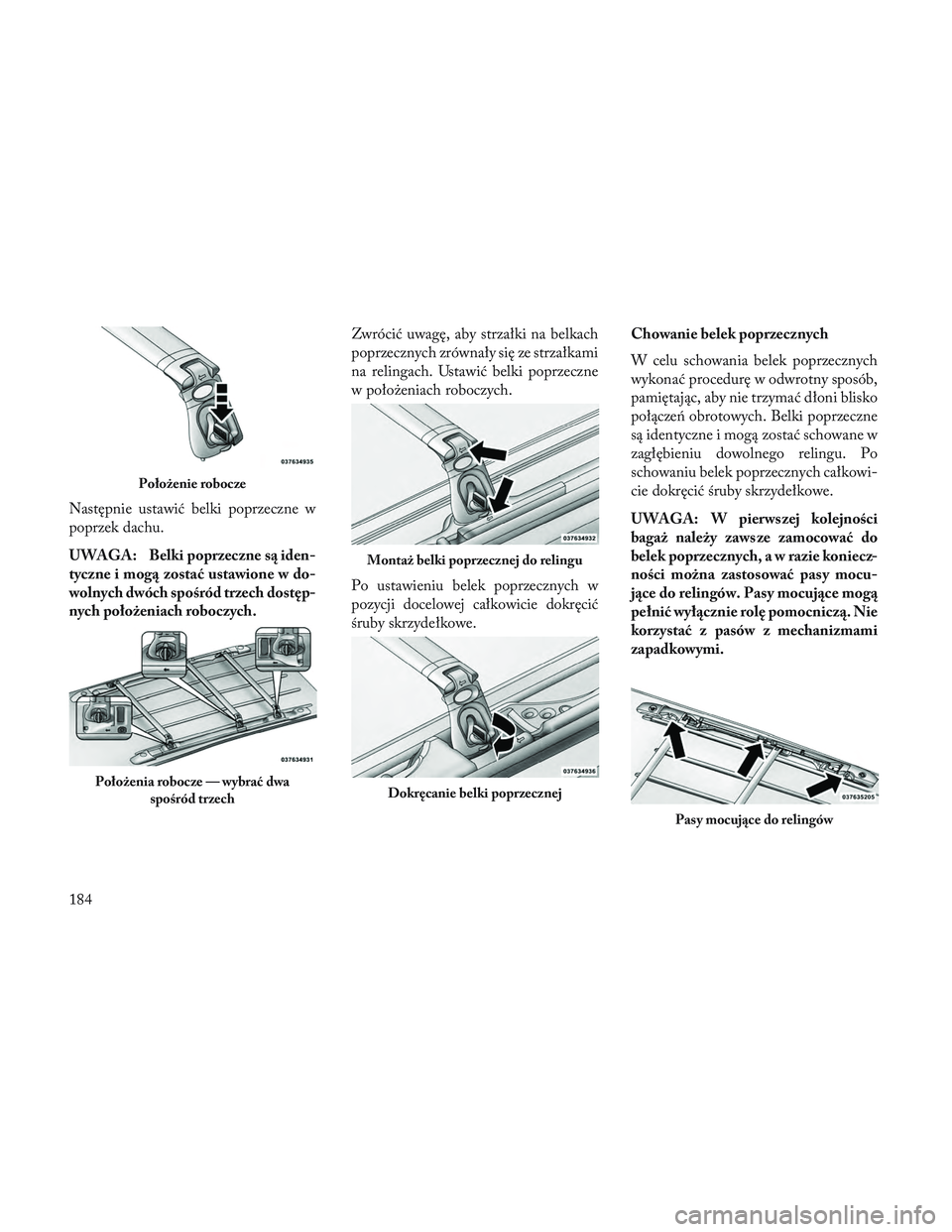

Następnie ustawić belki poprzeczne w
poprzek dachu.
UWAGA: Belki poprzeczne są iden-
tyczne i mogą zostać ustawione w do-
wolnych dwóch spośród trzech dostęp-
nych położeniach roboczych.Zwrócić uwagę, aby strzałki na belkach
poprzecznych zrównały się ze strzałkami
na relingach. Ustawić belki poprzeczne
w położeniach roboczych.
Po ustawieniu belek poprzecznych w
pozycji docelowej całkowicie dokręcić
śruby skrzydełkowe.Chowanie belek poprzecznych
W celu schowania belek poprzecznych
wykonać procedurę w odwrotny sposób,
pamiętając, aby nie trzymać dłoni blisko
połączeń obrotowych. Belki poprzeczne
są identyczne i mogą zostać schowane w
zagłębieniu dowolnego relingu. Po
schowaniu belek poprzecznych całkowi-
cie dokręcić śruby skrzydełkowe.
UWAGA: W pierwszej kolejności
bagaż należy zawsze zamocować do
belek poprzecznych, a w razie koniecz-
ności można zastosować pasy mocu-
jące do relingów. Pasy mocujące mogą
pełnić wyłącznie rolę pomocniczą. Nie
korzystać z pasów z mechanizmami
zapadkowymi.
Położenie robocze
Położenia robocze — wybrać dwa
spośród trzech
Montaż belki poprzecznej do relingu
Dokręcanie belki poprzecznej
Pasy mocujące do relingów
184
