Page 1121 of 4500

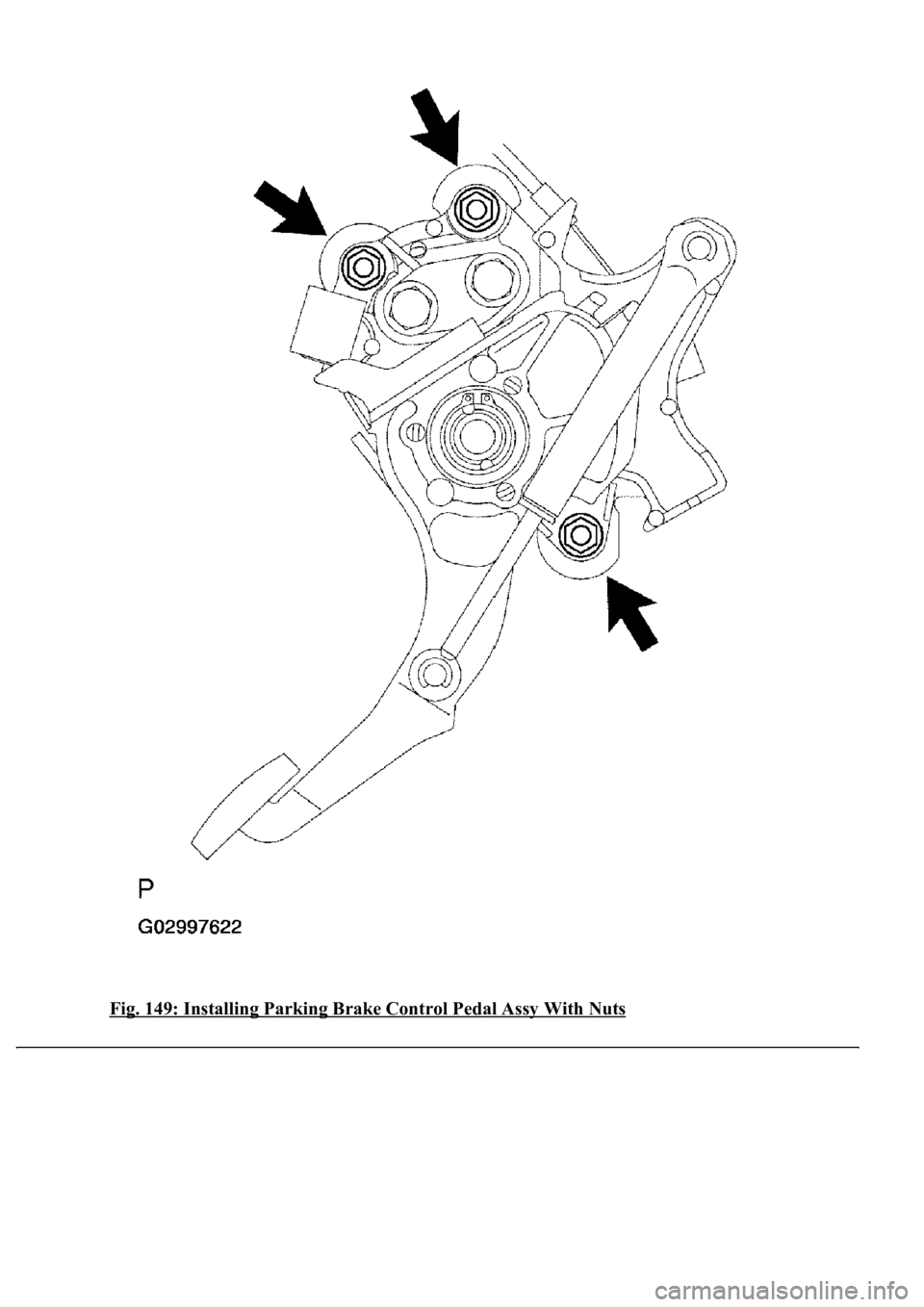

Fig. 149: Installing Parking Brake Control Pedal Assy With Nuts
Page 1122 of 4500
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
c. Install the 2 bolts and parking brake release cable sub-assy to the body.
Torque: 6.0 N.m (61 kgf.cm, 53 in.lbf)

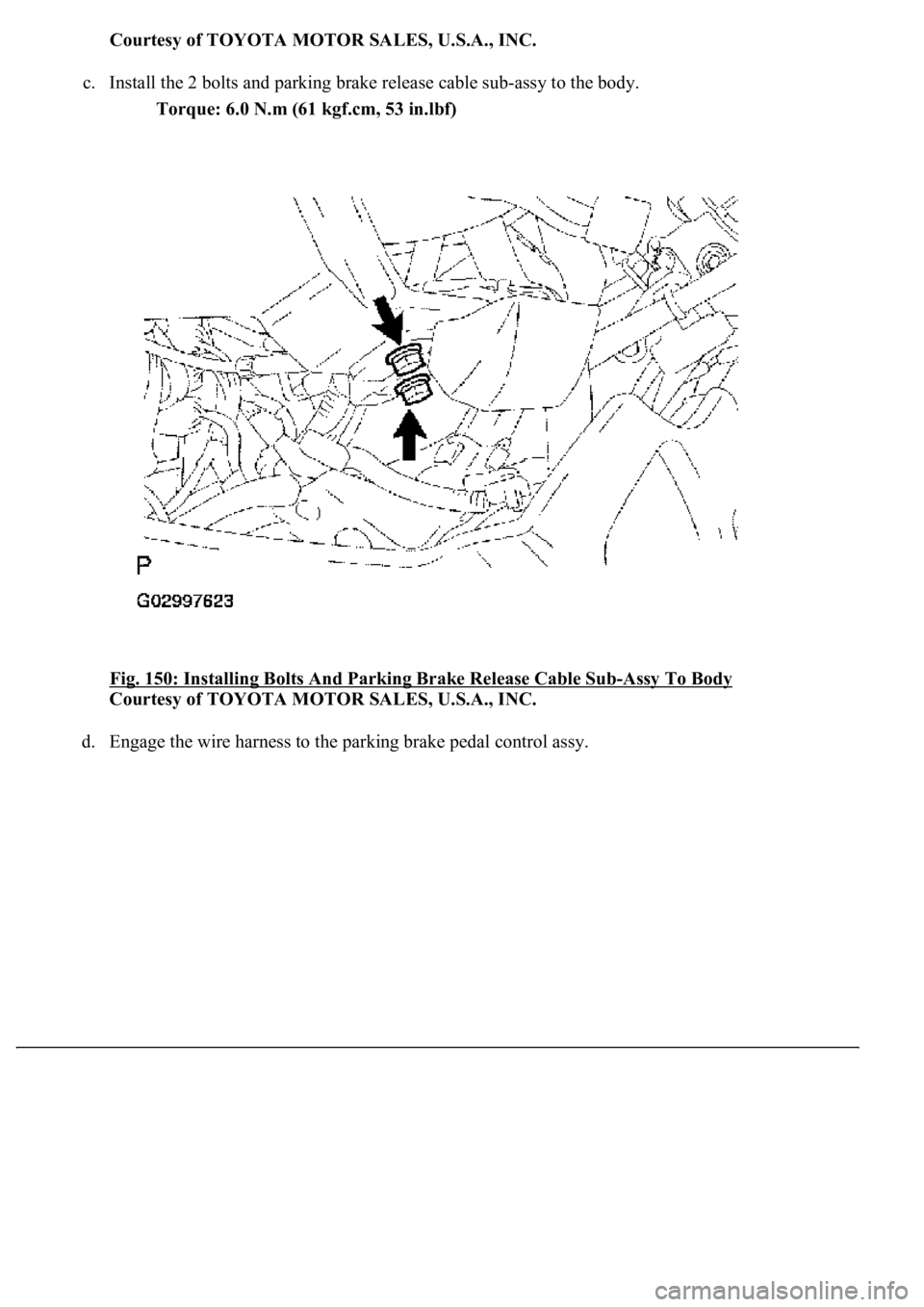

Fig. 150: Installing Bolts And Parking Brake Release Cable Sub
-Assy To Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
d. En
gage the wire harness to the parking brake pedal control assy.
Page 1123 of 4500

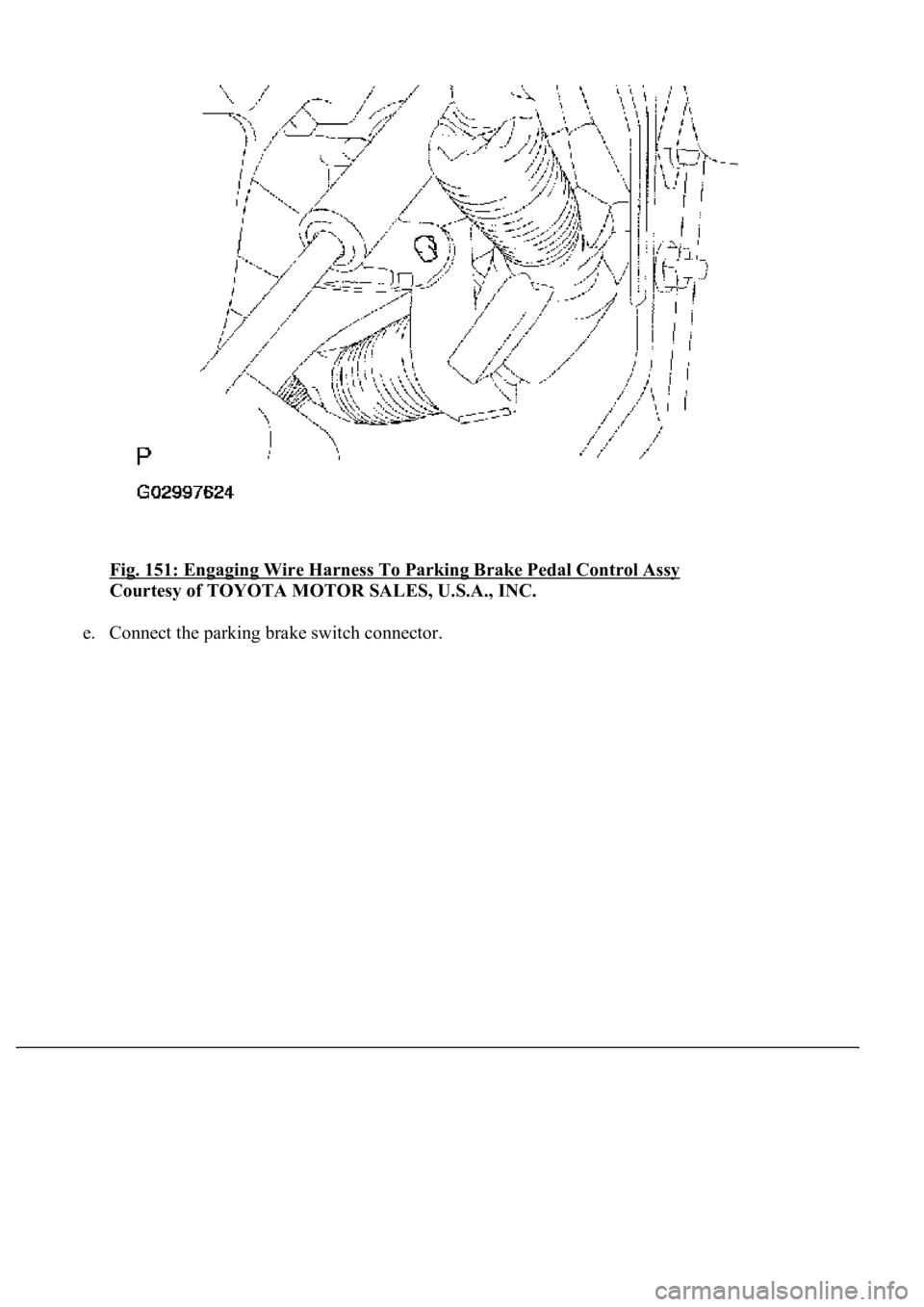

Fig. 151: Engaging Wire Harness To Parking Brake Pedal Control Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
e. Connect the parking brake switch connector.
Page 1124 of 4500

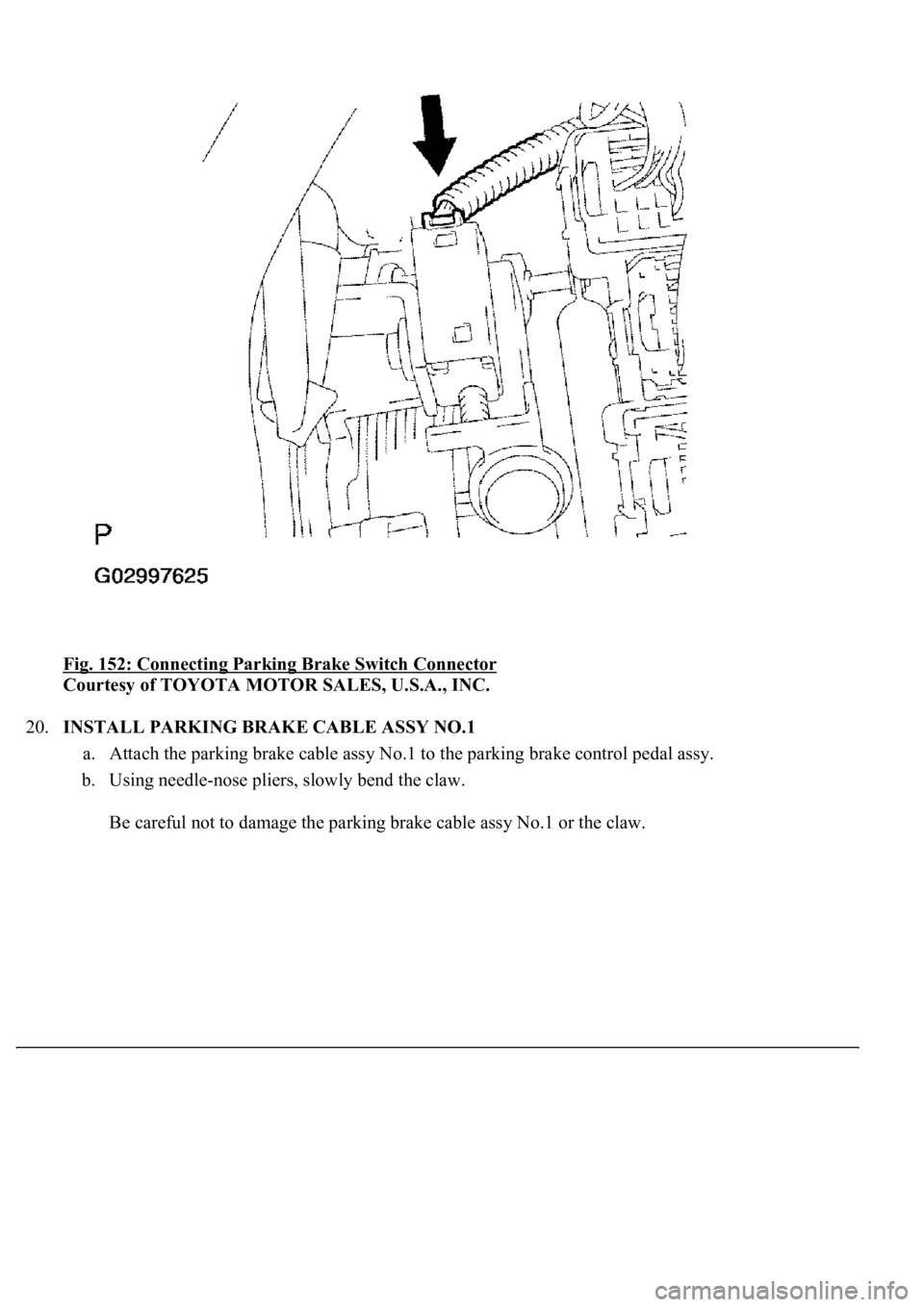

Fig. 152: Connecting Parking Brake Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
20.INSTALL PARKING BRAKE CABLE ASSY NO.1
a. Attach the parking brake cable assy No.1 to the parking brake control pedal assy.
b. Using needle-nose pliers, slowly bend the claw.
Be careful not to dama
ge the parking brake cable assy No.1 or the claw.
Page 1125 of 4500

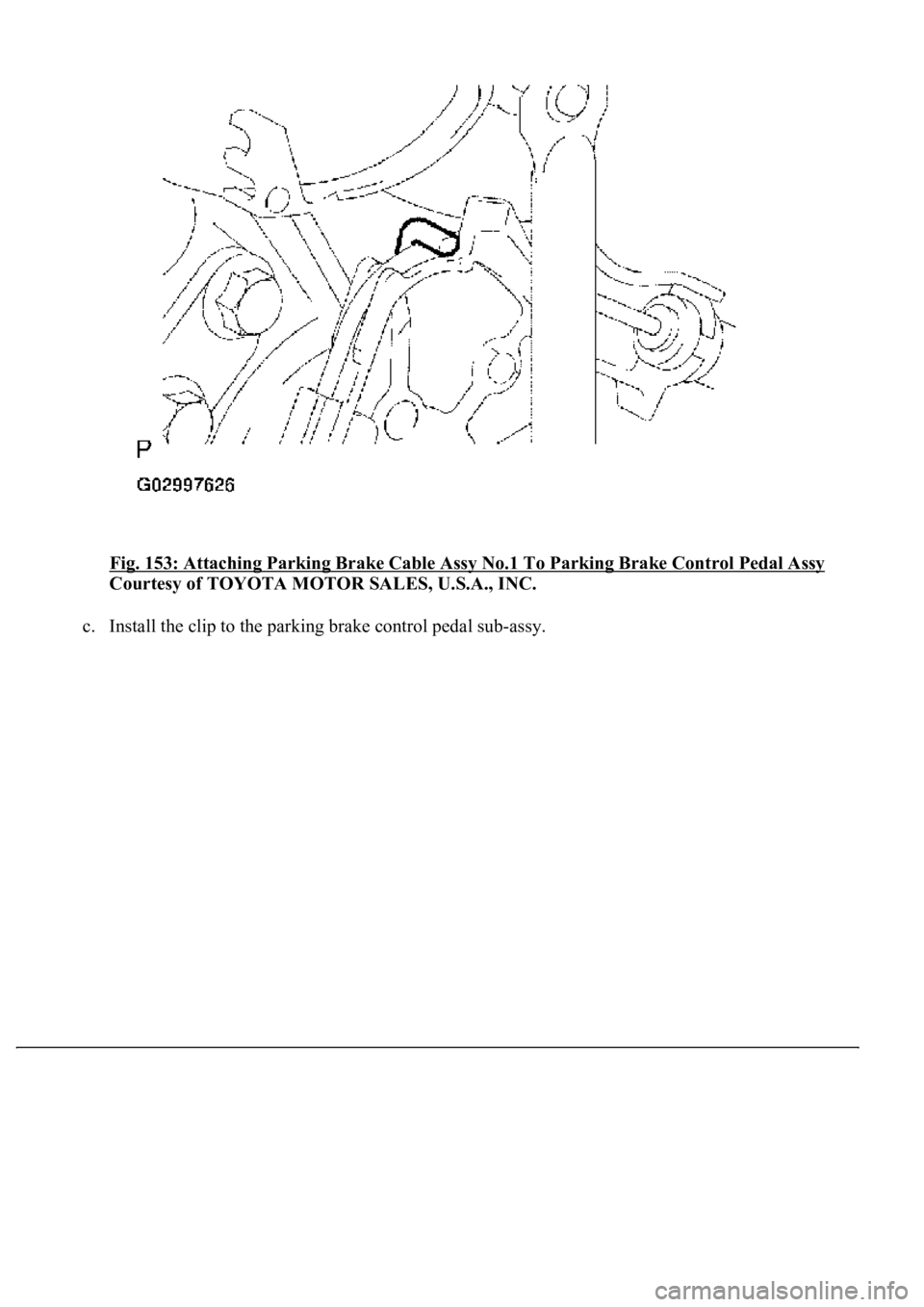

Fig. 153: Attaching Parking Brake Cable Assy No.1 To Parking Brake Control Pedal Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
c. Install the clip to the parking brake control pedal sub-assy.
Page 1126 of 4500

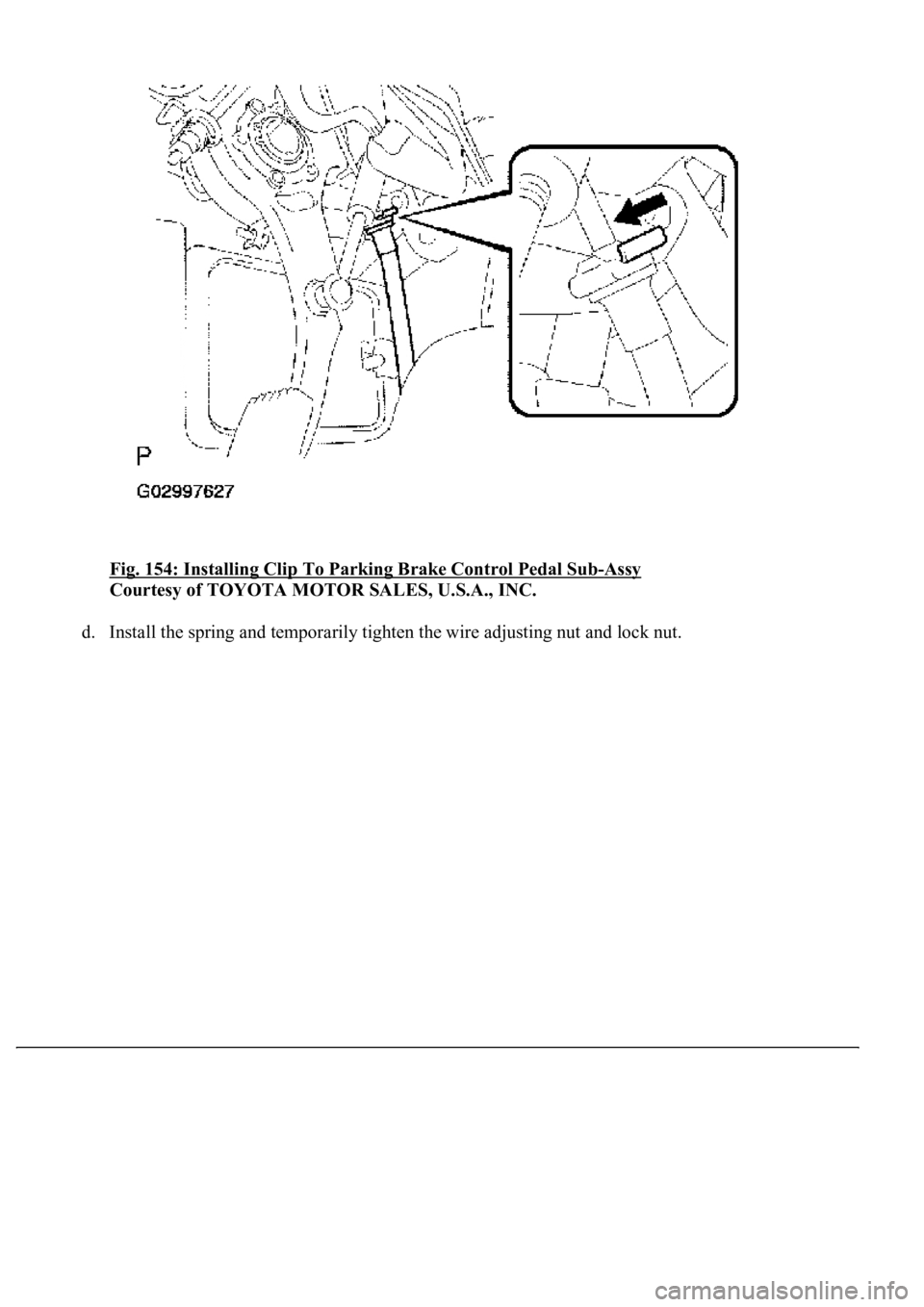

Fig. 154: Installing Clip To Parking Brake Control Pedal Sub-Assy
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
d. Install the spring and temporarily tighten the wire adjusting nut and lock nut.
Page 1127 of 4500

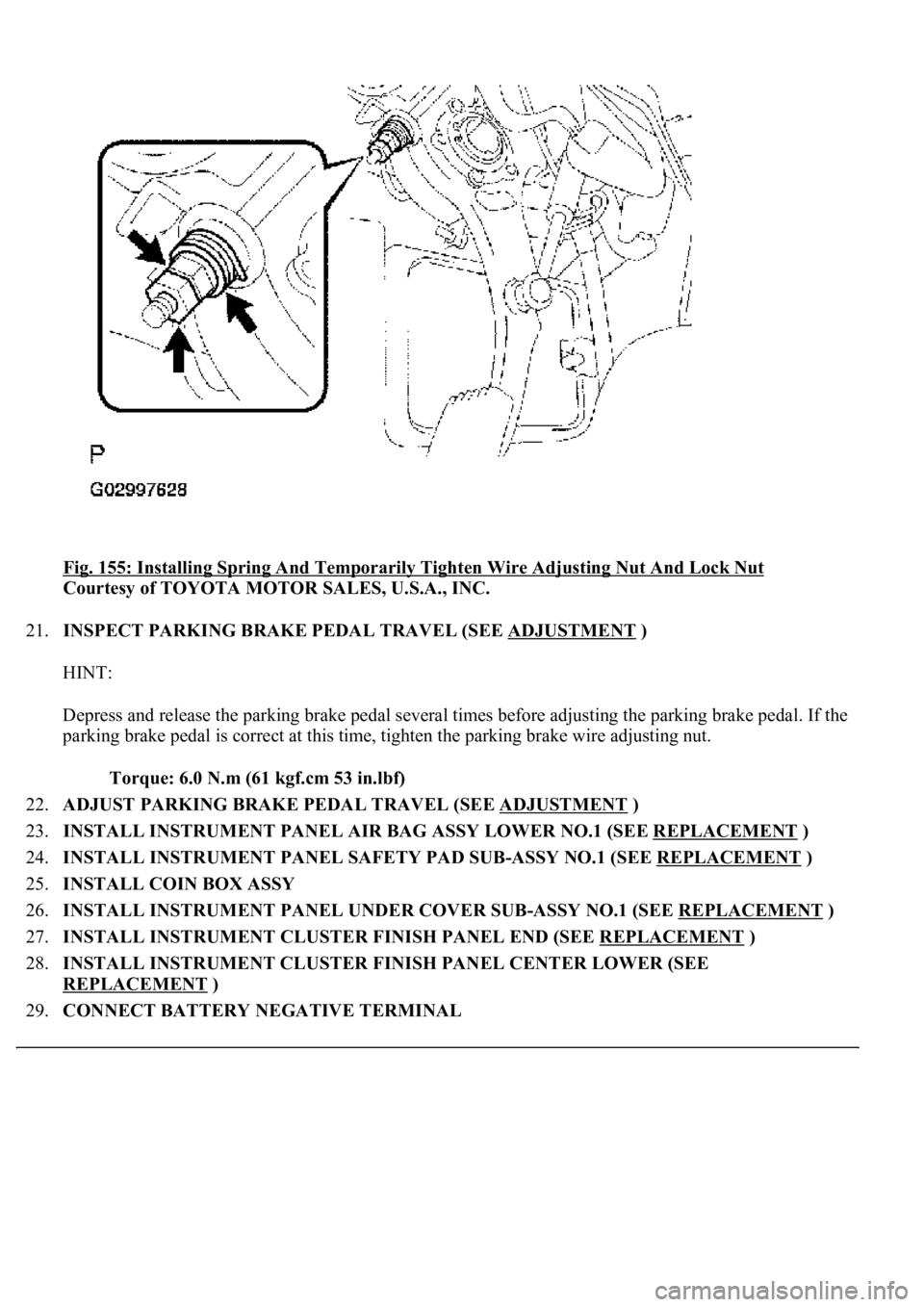

Fig. 155: Installing Spring And Temporarily Tighten Wire Adjusting Nut And Lock Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
21.INSPECT PARKING BRAKE PEDAL TRAVEL (SEE ADJUSTMENT
)
HINT:
Depress and release the parking brake pedal several times before adjusting the parking brake pedal. If the
parking brake pedal is correct at this time, tighten the parking brake wire adjusting nut.
Torque: 6.0 N.m (61 kgf.cm 53 in.lbf)
22.ADJUST PARKING BRAKE PEDAL TRAVEL (SEE ADJUSTMENT
)
23.INSTALL INSTRUMENT PANEL AIR BAG ASSY LOWER NO.1 (SEE REPLACEMENT
)
24.INSTALL INSTRUMENT PANEL SAFETY PAD SUB-ASSY NO.1 (SEE REPLACEMENT
)
25.INSTALL COIN BOX ASSY
26.INSTALL INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.1 (SEE REPLACEMENT
)
27.INSTALL INSTRUMENT CLUSTER FINISH PANEL END (SEE REPLACEMENT
)
28.INSTALL INSTRUMENT CLUSTER FINISH PANEL CENTER LOWER (SEE
REPLACEMENT
)
29.CONNECT BATTERY NEGATIVE TERMINAL
Page 1128 of 4500
30.INSPECT SRS WARNING LIGHT (SEE DIAGNOSIS SYSTEM )
31.PERFORM INITIALIZATION (SEE INITIALIZATION
)
COMPONENTS
Fig. 156: Exploded View Of Parking Brake Cable Assy No.1
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
Page 1129 of 4500

REPLACEMENT
1.DISCONNECT BATTERY NEGATIVE TERMINAL (SEE PRECAUTION
)
2.REMOVE SEAT BELT ANCHOR COVER CAP LH
3.REMOVE SEAT TRACK COVER RH
4.REMOVE SEAT TRACK OUTER COVER LH
5.REMOVE SEAT TRACK BRACKET COVER OUTER FRONT
6.REMOVE SEAT TRACK BRACKET COVER INNER FRONT
7.REMOVE FRONT SEAT ASSY LH (SEE OVERHAUL
)
8.REMOVE INSTRUMENT CLUSTER FINISH PANEL END
9.REMOVE INSTRUMENT CLUSTER FINISH PANEL CENTER LOWER (SEE
REPLACEMENT
)
10.REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.1 (SEE REPLACEMENT
)
11.REMOVE COIN BOX ASSY
12.REMOVE OUTER MIRROR SWITCH ASSY
13.REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSY NO.1 (SEE REPLACEMENT
)
14.REMOVE INSTRUMENT PANEL AIR BAG ASSY LOWER NO.1 (SEE REPLACEMENT
)
15.REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSY NO.2 (SEE REPLACEMENT
)
16.REMOVE INSTRUMENT PANEL GARNISH SUB-ASSY LH (SEE REPLACEMENT
)
17.REMOVE GLOVE COMPARTMENT PLATE (SEE REPLACEMENT
)
18.REMOVE CHOKE KNOB HOLE COVER (SEE REPLACEMENT
)
19.REMOVE INSTRUMENT PANEL FINISH PANEL (SEE REPLACEMENT
)
20.REMOVE FRONT DOOR SCUFF PLATE LH (LHD STEERING POSITION TYPE) (SEE
REPLACEMENT
)
21.REMOVE INSTRUMENT PANEL FINISH PANEL LOWER CENTER (SEE REPLACEMENT
)
22.REMOVE PANEL INSTRUMENT CLUSTER FINISH LOWER (SEE REPLACEMENT
)
23.REMOVE RADIO RECEIVER ASSY W/BRACKET (SEE REPLACEMENT
)
24.REMOVE SHIFT LEVER KNOB SUB-ASSY (SEE REPLACEMENT
)
25.REMOVE CONSOLE PANEL SUB-ASSY UPPER (SEE REPLACEMENT
)
26.REMOVE INSTRUMENT PANEL CUP HOLDER ASSY
27.REMOVE CONSOLE UPPER REAR PANEL SUB-ASSY (SEE REPLACEMENT
)
28.REMOVE CONSOLE BOX CARPET
29.REMOVE REAR CONSOLE ARMREST ASSY (SEE REPLACEMENT
)
30.REMOVE CONSOLE BOX (SEE REPLACEMENT
)
31.TURN BACK FLOOR CARPET ASSY FRONT
32.REMOVE YAWRATE SENSOR
a. Disconnect the
yawrate sensor connector.
Page 1130 of 4500
Fig. 157: Disconnecting Yawrate Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
b. Remove the 2 nuts and yawrate sensor.
