MAZDA MODEL 3 HATCHBACK 2016 Instrukcja Obsługi (in Polish)

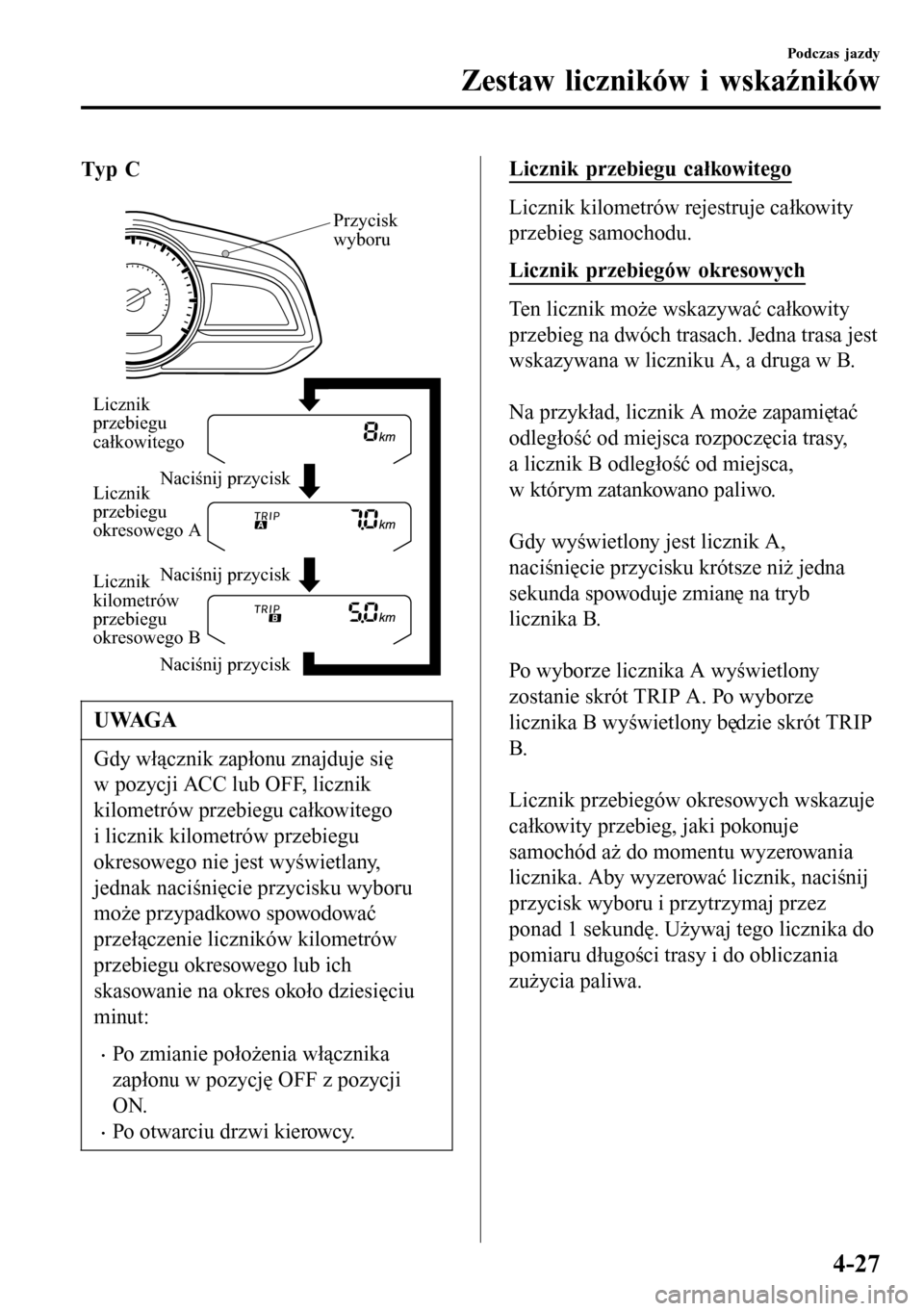

Typ C

Przycisk
wyboru
Naciśnij przycisk Naciśnij przycisk
Naciśnij przycisk Licznik
przebiegu
całkowitego
Licznik
przebiegu
okresowego A
Licznik
kilometrów
przebiegu
okresowego B
UWAGA
Gdy włącznik zapłonu znajduje się
w pozycji ACC lub OFF, licznik
kilometrów przebiegu całkowitego
i licznik kilometrów przebiegu
okresowego nie jest wyświetlany,
jednak naciśnięcie przycisku wyboru
może przypadkowo spowodować
przełączenie liczników kilometrów
przebiegu okresowego lub ich
skasowanie na okres około dziesięciu
minut:
•Po zmianie położenia włącznika
zapłonu w pozycję OFF z pozycji
ON.
•Po otwarciu drzwi kierowcy.
Licznik przebiegu całkowitego
Licznik kilometrów rejestruje całkowity
przebieg samochodu.
Licznik przebiegów okresowych
Ten licznik może wskazywać całkowity
przebieg na dwóch trasach. Jedna trasa jest
wskazywana w liczniku A, a druga w B.

Na przykład, licznik A może zapamiętać
odległość od miejsca rozpoczęcia trasy,
a licznik B odległość od miejsca,
w którym zatankowano paliwo.

Gdy wyświetlony jest licznik A,
naciśnięcie przycisku krótsze niż jedna
sekunda spowoduje zmianę na tryb
licznika B.

Po wyborze licznika A wyświetlony
zostanie skrót TRIP A. Po wyborze
licznika B wyświetlony będzie skrót TRIP
B.

Licznik przebiegów okresowych wskazuje
całkowity przebieg, jaki pokonuje
samochód aż do momentu wyzerowania
licznika. Aby wyzerować licznik, naciśnij
przycisk wyboru i przytrzymaj przez
ponad 1 sekundę. Używaj tego licznika do
pomiaru długości trasy i do obliczania
zużycia paliwa.
Podczas jazdy
Zestaw liczników i wskaźników
4-27

UWAGA
•(Pojazdy z systemem audio typu
C/typu D)
W przypadku zerowania danych
o zużyciu paliwa za pomocą monitora
zużycia paliwa lub zerowania
licznika A za pomocą licznika
przebiegu, gdy funkcja
synchronizująca monitor zużycia
paliwa z licznikiem przebiegu jest
włączona, dane o zużyciu paliwa
i dane licznika A są zerowane
jednocześnie.
Patrz „Monitor zużycia paliwa” na
stronie 4-104.
•Tylko liczniki przebiegów
okresowych pokazują dziesiąte części
kilometra.
•Zapis licznika zostanie skasowany,
gdy:
•Przerwane zostanie zasilanie
(przepalony bezpiecznik lub
odłączony akumulator).
•Samochód przejedzie ponad
9.999,9 km.
tObrotomierz*
Obrotomierz pokazuje prędkość obrotową
silnika w tysiącach obrotów na minutę
(rpm).
PRZESTROGA
Nie wykorzystuj obrotów, przy których
wskazówka znajduje się na
CZERWONYM ZAKRESIE.
Może to spowodować poważne
uszkodzenie silnika.
Typ A

*1Zakres zmienia się w zależności od
typu wskaźnika.*
1Zakres
sygnalizacyjny
*1Zakres
czerwony
Typ B

*1Zakres zmienia się w zależności od
typu wskaźnika.*1
Zakres
sygnalizacyjny
*1
Zakres
czerwony
UWAGA
Gdy wskazówka obrotomierza wchodzi
w zakres sygnalizacyjny (gęsto ułożone
kreski), dla kierowcy jest to znak, że
biegi powinny być zmienione zanim
wskazówka znajdzie się w zakresie
czerwonym.

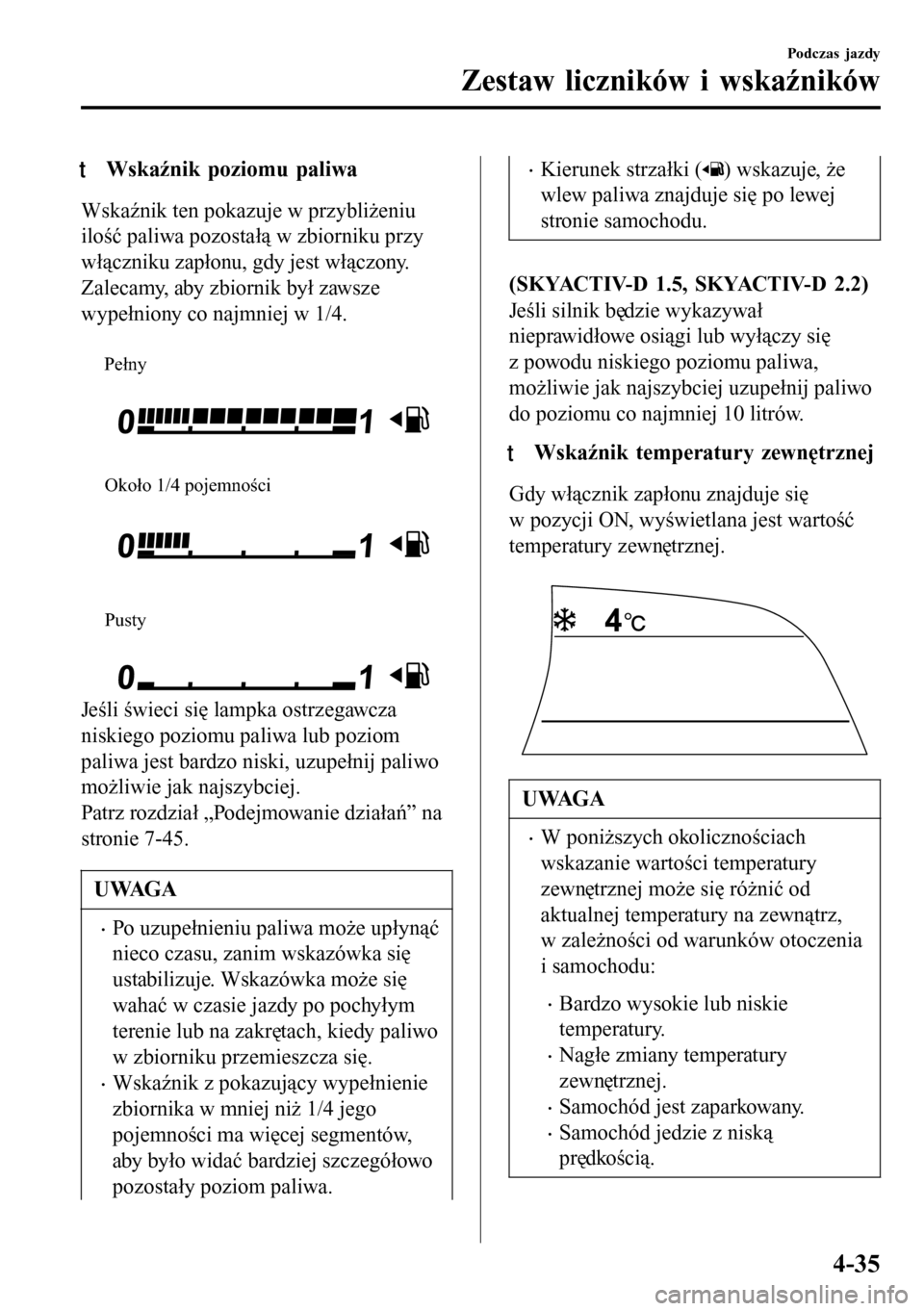

ttWskaźnik poziomu paliwa (bez
wyświetlacza multi-informacyjnego)
Wskaźnik ten pokazuje w przybliżeniu
ilość paliwa pozostałą w zbiorniku przy
włączniku zapłonu, gdy jest włączony.
Zalecamy, aby zbiornik był zawsze
wypełniony co najmniej w 1/4.
Podczas jazdy
Zestaw liczników i wskaźników
4-28*Wybrane wersje.

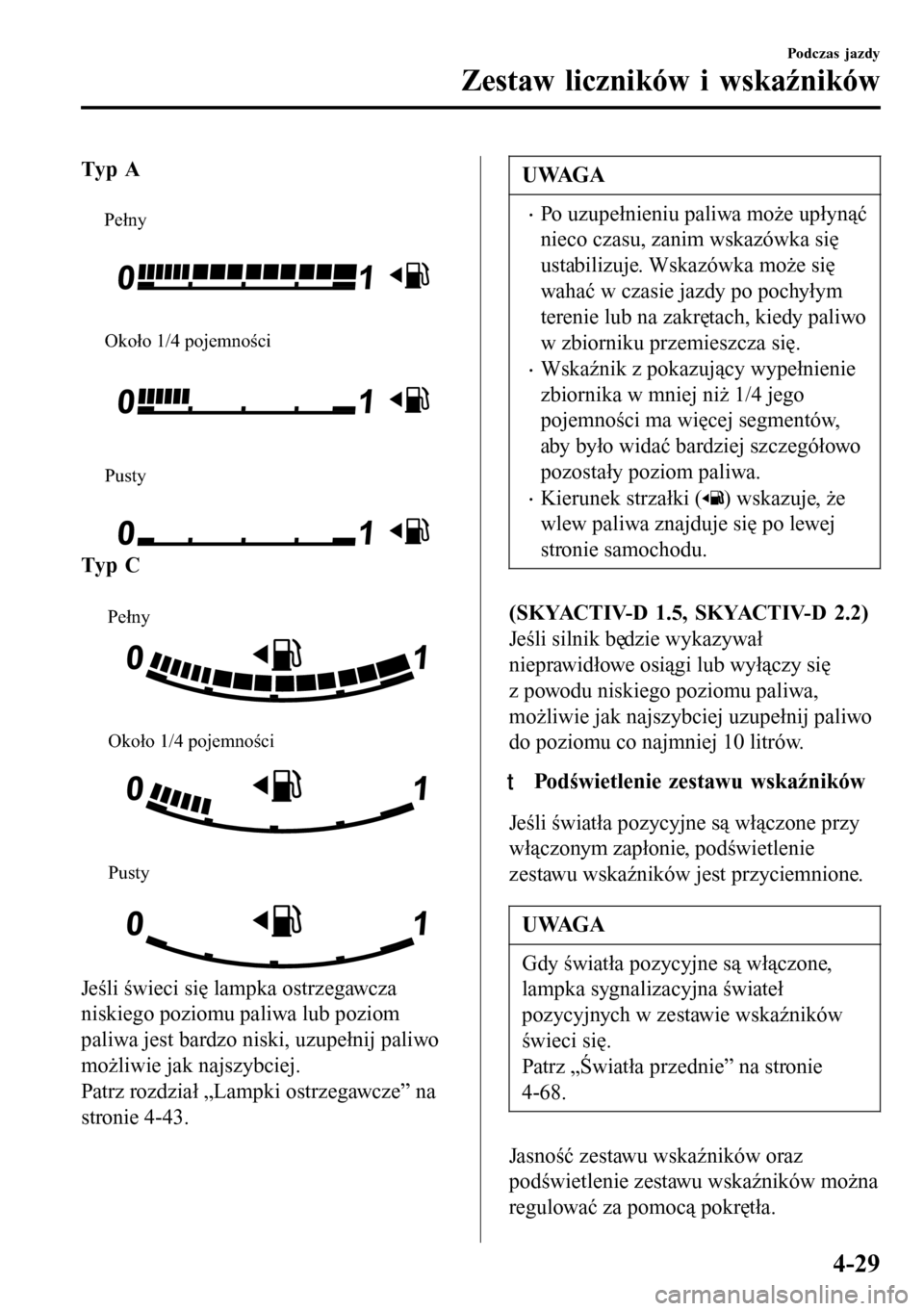

Typ A

Pełny
Około 1/4 pojemności
Pusty
Typ C

Pełny
Około 1/4 pojemności
Pusty
Jeśli świeci się lampka ostrzegawcza
niskiego poziomu paliwa lub poziom
paliwa jest bardzo niski, uzupełnij paliwo
możliwie jak najszybciej.
Patrz rozdział „Lampki ostrzegawcze” na
stronie 4-43.
UWAGA
•Po uzupełnieniu paliwa może upłynąć
nieco czasu, zanim wskazówka się
ustabilizuje. Wskazówka może się
wahać w czasie jazdy po pochyłym
terenie lub na zakrętach, kiedy paliwo
w zbiorniku przemieszcza się.
•Wskaźnik z pokazujący wypełnienie
zbiornika w mniej niż 1/4 jego
pojemności ma więcej segmentów,
aby było widać bardziej szczegółowo
pozostały poziom paliwa.
•Kierunek strzałki () wskazuje, że
wlew paliwa znajduje się po lewej
stronie samochodu.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Jeśli silnik będzie wykazywał
nieprawidłowe osiągi lub wyłączy się
z powodu niskiego poziomu paliwa,
możliwie jak najszybciej uzupełnij paliwo
do poziomu co najmniej 10 litrów.
ttPodświetlenie zestawu wskaźników
Jeśli światła pozycyjne są włączone przy
włączonym zapłonie, podświetlenie
zestawu wskaźników jest przyciemnione.
UWAGA
Gdy światła pozycyjne są włączone,
lampka sygnalizacyjna świateł
pozycyjnych w zestawie wskaźników
świeci się.
Patrz „Światła przednie” na stronie
4-68.
Jasność zestawu wskaźników oraz
podświetlenie zestawu wskaźników można
regulować za pomocą pokrętła.
Podczas jazdy
Zestaw liczników i wskaźników
4-29

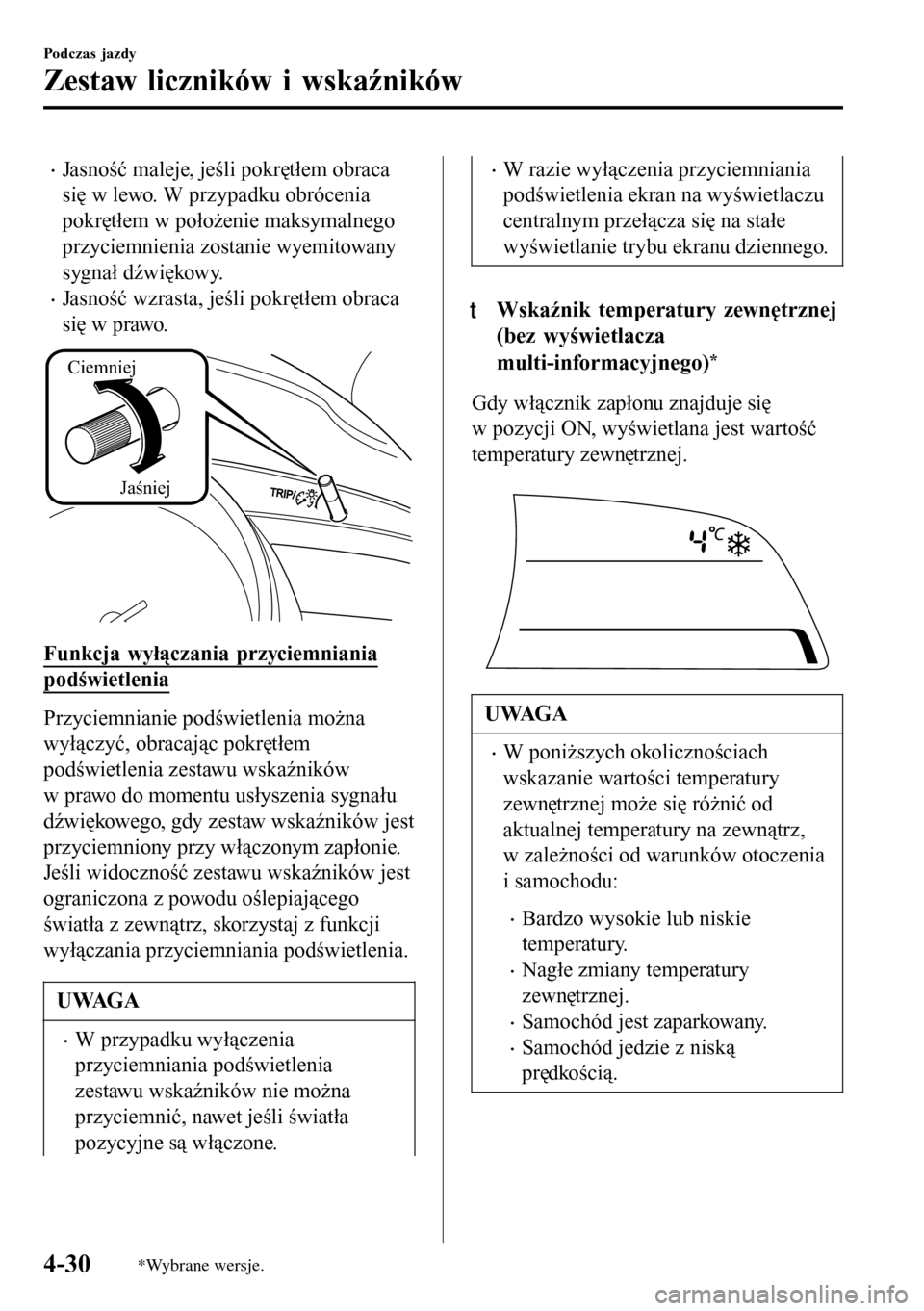

•Jasność maleje, jeśli pokrętłem obraca
się w lewo. W przypadku obrócenia
pokrętłem w położenie maksymalnego
przyciemnienia zostanie wyemitowany
sygnał dźwiękowy.
•Jasność wzrasta, jeśli pokrętłem obraca
się w prawo.
Ciemniej
Jaśniej
Funkcja wyłączania przyciemniania
podświetlenia
Przyciemnianie podświetlenia można
wyłączyć, obracając pokrętłem
podświetlenia zestawu wskaźników
w prawo do momentu usłyszenia sygnału
dźwiękowego, gdy zestaw wskaźników jest
przyciemniony przy włączonym zapłonie.
Jeśli widoczność zestawu wskaźników jest
ograniczona z powodu oślepiającego
światła z zewnątrz, skorzystaj z funkcji
wyłączania przyciemniania podświetlenia.
UWAGA
•W przypadku wyłączenia
przyciemniania podświetlenia
zestawu wskaźników nie można
przyciemnić, nawet jeśli światła
pozycyjne są włączone.
•W razie wyłączenia przyciemniania
podświetlenia ekran na wyświetlaczu
centralnym przełącza się na stałe
wyświetlanie trybu ekranu dziennego.
ttWskaźnik temperatury zewnętrznej
(bez wyświetlacza
multi-informacyjnego)
*
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
•W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską
prędkością.
Podczas jazdy
Zestaw liczników i wskaźników
4-30*Wybrane wersje.

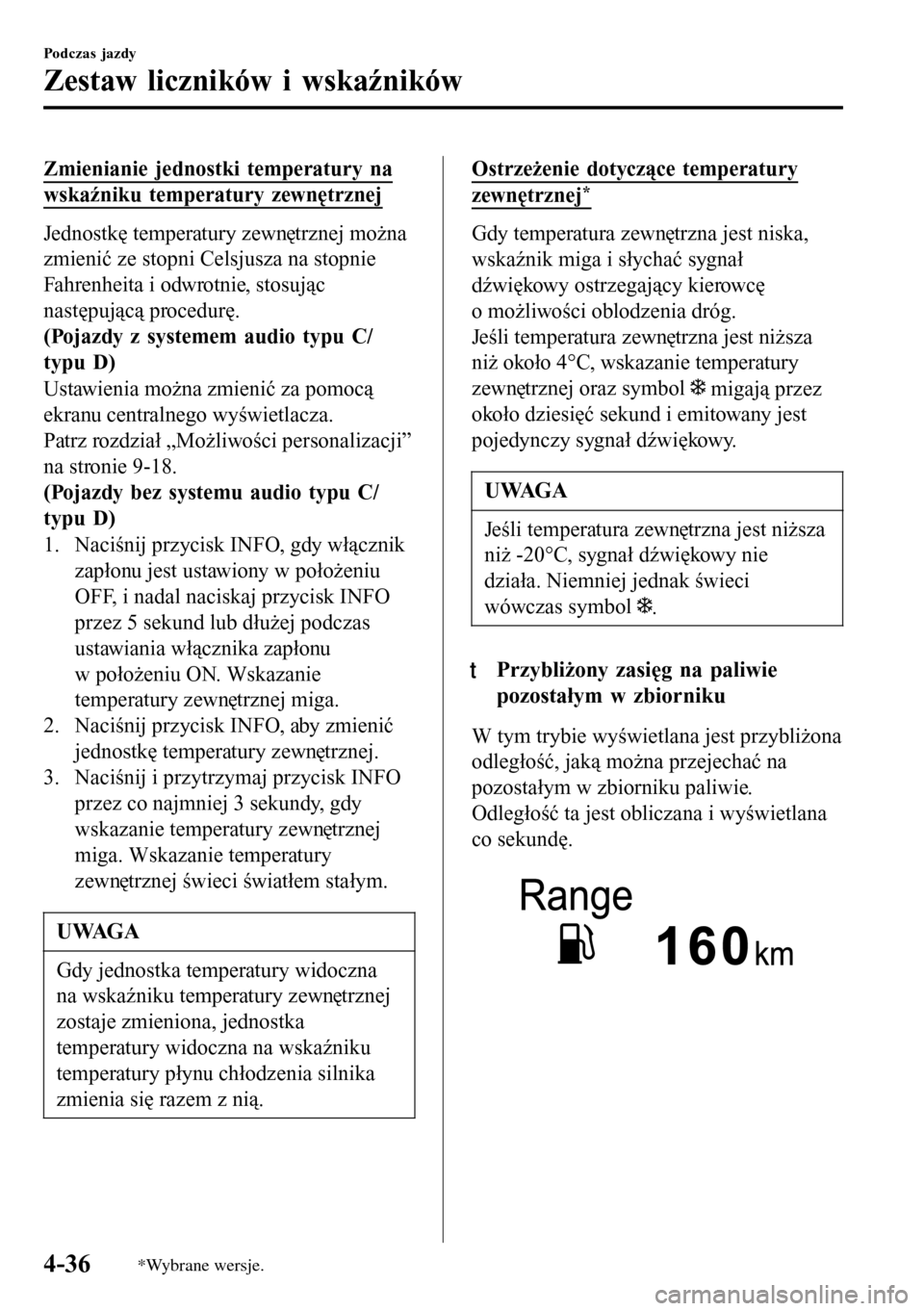

Zmienianie jednostki temperatury na
wskaźniku temperatury zewnętrznej
(Typ C/D)
Jednostkę temperatury zewnętrznej można
zmienić ze stopni Celsjusza na stopnie
Fahrenheita i odwrotnie.
Ustawienia można zmienić za pomocą
ekranu centralnego wyświetlacza.
Patrz rozdział „Możliwości personalizacji”
na stronie 9-18.
UWAGA
Gdy jednostka temperatury widoczna
na wskaźniku temperatury zewnętrznej
zostaje zmieniona, jednostka
temperatury widoczna na wskaźniku
temperatury płynu chłodzenia silnika
zmienia się razem z nią.
Ostrzeżenie dotyczące temperatury
zewnętrznej*
Gdy temperatura zewnętrzna jest niska,
wskaźnik miga i słychać sygnał
dźwiękowy ostrzegający kierowcę
o możliwości oblodzenia dróg.
Jeśli temperatura zewnętrzna jest niższa
niż około 4°C, wskazanie temperatury
zewnętrznej oraz symbol
migają przez
około dziesięć sekund i emitowany jest
pojedynczy sygnał dźwiękowy.
UWAGA
Jeśli temperatura zewnętrzna jest niższa
niż -20°C, sygnał dźwiękowy nie
działa. Niemniej jednak świeci
wówczas symbol
.
ttWskaźnik prędkości samochodu
ustawionej w tempomacie (bez
wyświetlacza
multi-informacyjnego)
*
Wyświetlana jest prędkość samochodu
ustawiona za pomocą tempomatu.

tKomputer pokładowy i przycisk
INFO (bez wyświetlacza
wielofunkcyjnego)
*
Gdy zapłon jest włączony, po naciśnięciu
przełącznika INFO można wybrać
następujące informacje.
•Przybliżony zasięg na paliwie
pozostałym w zbiorniku
•Tryb średniego zużycia paliwa
•Tryb chwilowego zużycia paliwa
•Tryb średniej prędkości jazdy
•Tryb alarmu prędkości samochodu*
W przypadku jakiegokolwiek problemu
z komputerem pokładowym skontaktuj się
ze specjalistą, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
Przybliżony zasięg na paliwie
pozostałym w zbiorniku
W tym trybie wyświetlana jest przybliżona
odległość, jaką można przejechać na
pozostałym w zbiorniku paliwie.

Odległość ta jest obliczana i wyświetlana
co sekundę.
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-31

(Modele europejskie)
(Modele spoza Europy)
UWAGA
•Mimo, że wskazanie zasięgu
z posiadaną ilością paliwa może
sugerować ilość wystarczającą na
dojechanie do celu, uzupełnij paliwo
tak szybko, jak to możliwe, jeśli
wskaźnik paliwa wskazuje bardzo
niską wartość lub gdy włączy się
lampka ostrzegawcza niskiego
poziomu paliwa.
•Wskazanie może nie zmienić się,
dopóki nie dolejesz do zbiornika
ponad 9 litrów paliwa.
•Odległość możliwa do przejechania
na paliwie pozostałym w zbiorniku to
w przybliżeniu odległość jazdy
samochodem do momentu, w którym
wszystkie słupki wskaźnika poziomu
paliwa nie zgasną.
•Jeśli nie są dostępne informacje
o wcześniejszym zużyciu paliwa, np.
tuż po zakupieniu nowego
samochodu lub usunięciu informacji
po odłączeniu akumulatora,
rzeczywisty zasięg może się różnić
od wartości wskazanej.

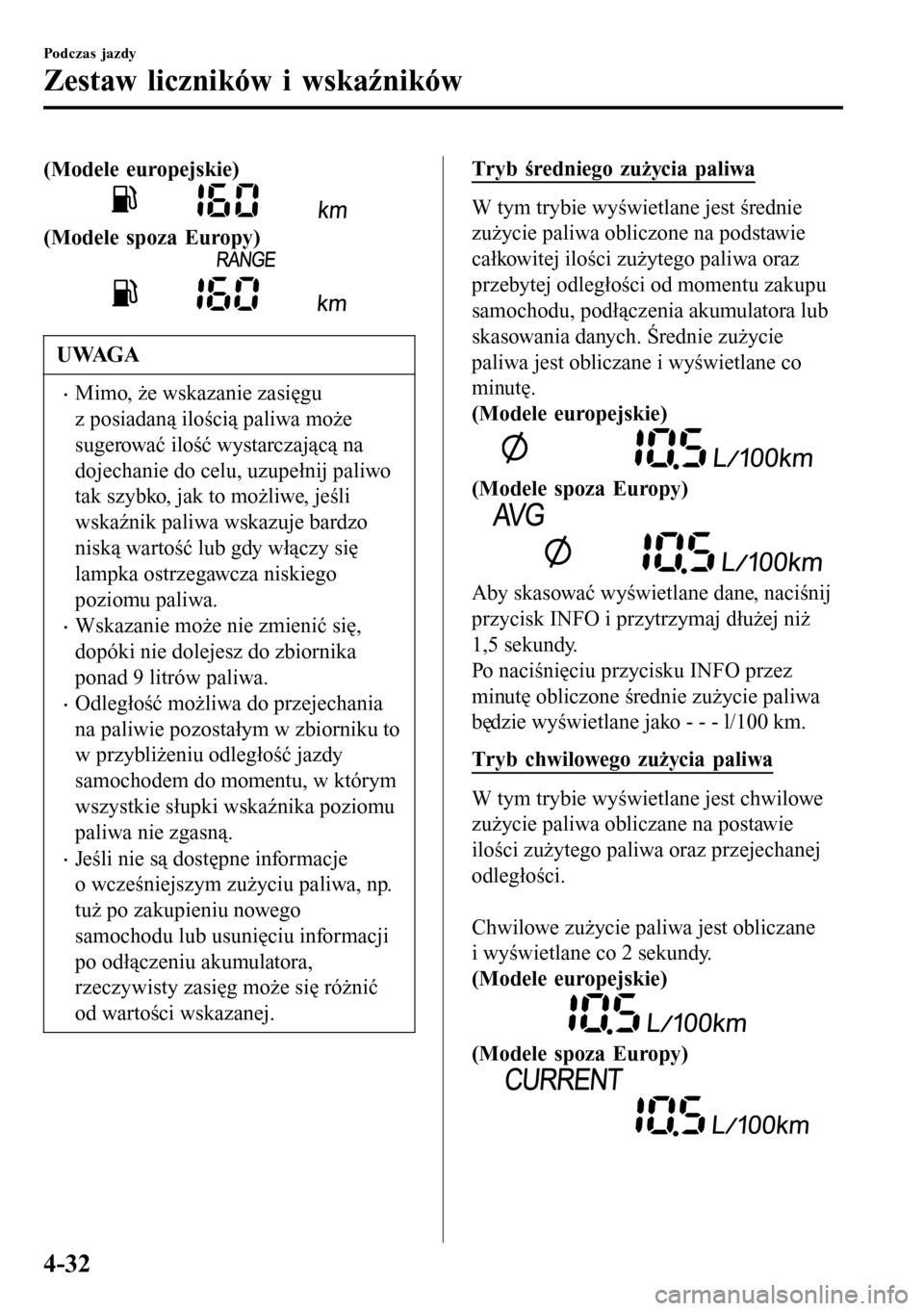

Tryb średniego zużycia paliwa
W tym trybie wyświetlane jest średnie
zużycie paliwa obliczone na podstawie
całkowitej ilości zużytego paliwa oraz
przebytej odległości od momentu zakupu
samochodu, podłączenia akumulatora lub
skasowania danych. Średnie zużycie
paliwa jest obliczane i wyświetlane co
minutę.
(Modele europejskie)
(Modele spoza Europy)
Aby skasować wyświetlane dane, naciśnij
przycisk INFO i przytrzymaj dłużej niż
1,5 sekundy.
Po naciśnięciu przycisku INFO przez
minutę obliczone średnie zużycie paliwa
będzie wyświetlane jako - - - l/100 km.
Tryb chwilowego zużycia paliwa
W tym trybie wyświetlane jest chwilowe
zużycie paliwa obliczane na postawie
ilości zużytego paliwa oraz przejechanej
odległości.

Chwilowe zużycie paliwa jest obliczane
i wyświetlane co 2 sekundy.
(Modele europejskie)
(Modele spoza Europy)
Podczas jazdy
Zestaw liczników i wskaźników
4-32

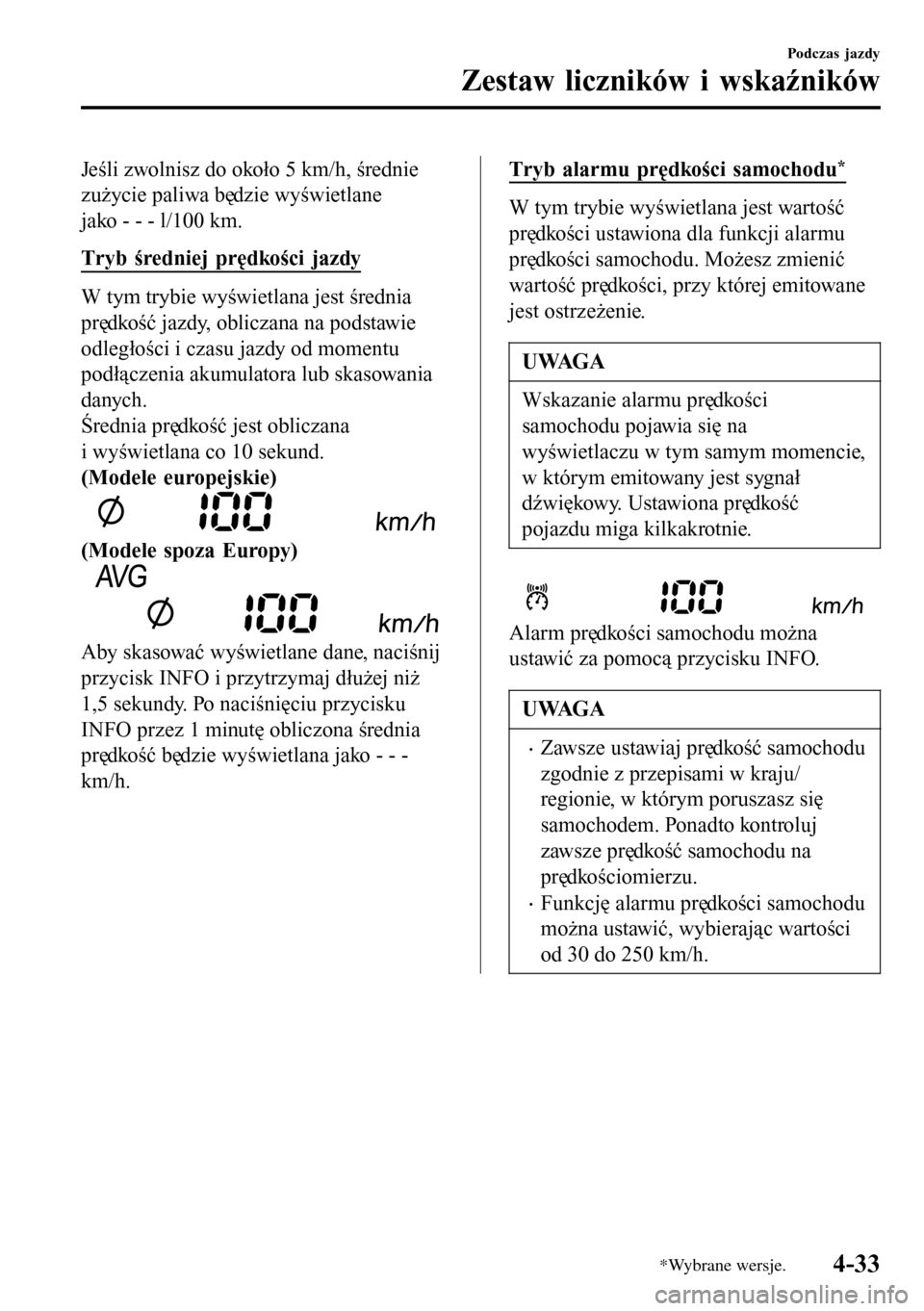

Jeśli zwolnisz do około 5 km/h, średnie
zużycie paliwa będzie wyświetlane
jako - - - l/100 km.
Tryb średniej prędkości jazdy
W tym trybie wyświetlana jest średnia
prędkość jazdy, obliczana na podstawie
odległości i czasu jazdy od momentu
podłączenia akumulatora lub skasowania
danych.
Średnia prędkość jest obliczana
i wyświetlana co 10 sekund.
(Modele europejskie)
(Modele spoza Europy)
Aby skasować wyświetlane dane, naciśnij
przycisk INFO i przytrzymaj dłużej niż
1,5 sekundy. Po naciśnięciu przycisku
INFO przez 1 minutę obliczona średnia
prędkość będzie wyświetlana jako - - -
km/h.

Tryb alarmu prędkości samochodu*
W tym trybie wyświetlana jest wartość
prędkości ustawiona dla funkcji alarmu
prędkości samochodu. Możesz zmienić
wartość prędkości, przy której emitowane
jest ostrzeżenie.
UWAGA
Wskazanie alarmu prędkości
samochodu pojawia się na
wyświetlaczu w tym samym momencie,
w którym emitowany jest sygnał
dźwiękowy. Ustawiona prędkość
pojazdu miga kilkakrotnie.
Alarm prędkości samochodu można
ustawić za pomocą przycisku INFO.
UWAGA
•Zawsze ustawiaj prędkość samochodu
zgodnie z przepisami w kraju/
regionie, w którym poruszasz się
samochodem. Ponadto kontroluj
zawsze prędkość samochodu na
prędkościomierzu.
•Funkcję alarmu prędkości samochodu
można ustawić, wybierając wartości
od 30 do 250 km/h.
Podczas jazdy
Zestaw liczników i wskaźników
*Wybrane wersje.4-33

Wyświetlacz wielofunkcyjny*
Wyświetlacz wielofunkcyjnyPrzycisk INFO
Na wyświetlaczu wielofunkcyjnym pojawiają się następujące informacje.
•Licznik przebiegu całkowitego
•Licznik przebiegów okresowych
•Wskaźnik poziomu paliwa
•Temperatura z ewnętrzna
•Przybliżony zasięg na paliwie pozostałym w zbiorniku
•Średnie zużycie paliwa
•Chwilowe zużycie paliwa
•Wyświetlacz systemu ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Wskazanie systemu wspomagającego utrzymanie pojazdu w pasie ruchu (LAS) i systemu
ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)
•Wskazanie tempomatu
•Komunikat ostrzegawczy
Zawartość ekranu zmienia się po każdorazowym naciśnięciu przycisku INFO;
Podczas jazdy
Zestaw liczników i wskaźników
4-34*Wybrane wersje.

tWskaźnik poziomu paliwa
Wskaźnik ten pokazuje w przybliżeniu
ilość paliwa pozostałą w zbiorniku przy
włączniku zapłonu, gdy jest włączony.
Zalecamy, aby zbiornik był zawsze
wypełniony co najmniej w 1/4.

Pełny
Około 1/4 pojemności
Pusty
Jeśli świeci się lampka ostrzegawcza
niskiego poziomu paliwa lub poziom
paliwa jest bardzo niski, uzupełnij paliwo
możliwie jak najszybciej.
Patrz rozdział „Podejmowanie działań” na
stronie 7-45.
UWAGA
•Po uzupełnieniu paliwa może upłynąć
nieco czasu, zanim wskazówka się
ustabilizuje. Wskazówka może się
wahać w czasie jazdy po pochyłym
terenie lub na zakrętach, kiedy paliwo
w zbiorniku przemieszcza się.
•Wskaźnik z pokazujący wypełnienie
zbiornika w mniej niż 1/4 jego
pojemności ma więcej segmentów,
aby było widać bardziej szczegółowo
pozostały poziom paliwa.
•Kierunek strzałki () wskazuje, że
wlew paliwa znajduje się po lewej
stronie samochodu.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Jeśli silnik będzie wykazywał
nieprawidłowe osiągi lub wyłączy się
z powodu niskiego poziomu paliwa,
możliwie jak najszybciej uzupełnij paliwo
do poziomu co najmniej 10 litrów.
ttWskaźnik temperatury zewnętrznej
Gdy włącznik zapłonu znajduje się
w pozycji ON, wyświetlana jest wartość
temperatury zewnętrznej.

UWAGA
•W poniższych okolicznościach
wskazanie wartości temperatury
zewnętrznej może się różnić od
aktualnej temperatury na zewnątrz,
w zależności od warunków otoczenia
i samochodu:
•Bardzo wysokie lub niskie
temperatury.
•Nagłe zmiany temperatury
zewnętrznej.
•Samochód jest zaparkowany.
•Samochód jedzie z niską
prędkością.
Podczas jazdy
Zestaw liczników i wskaźników
4-35

Zmienianie jednostki temperatury na
wskaźniku temperatury zewnętrznej
Jednostkę temperatury zewnętrznej można
zmienić ze stopni Celsjusza na stopnie
Fahrenheita i odwrotnie, stosując
następującą procedurę.
(Pojazdy z systemem audio typu C/
typu D)
Ustawienia można zmienić za pomocą
ekranu centralnego wyświetlacza.
Patrz rozdział „Możliwości personalizacji”
na stronie 9-18.
(Pojazdy bez systemu audio typu C/
typu D)
1. Naciśnij przycisk INFO, gdy włącznik
zapłonu jest ustawiony w położeniu
OFF, i nadal naciskaj przycisk INFO
przez 5 sekund lub dłużej podczas
ustawiania włącznika zapłonu
w położeniu ON. Wskazanie
temperatury zewnętrznej miga.
2. Naciśnij przycisk INFO, aby zmienić
jednostkę temperatury zewnętrznej.
3. Naciśnij i przytrzymaj przycisk INFO
przez co najmniej 3 sekundy, gdy
wskazanie temperatury zewnętrznej
miga. Wskazanie temperatury
zewnętrznej świeci światłem stałym.
UWAGA
Gdy jednostka temperatury widoczna
na wskaźniku temperatury zewnętrznej
zostaje zmieniona, jednostka
temperatury widoczna na wskaźniku
temperatury płynu chłodzenia silnika
zmienia się razem z nią.
Ostrzeżenie dotyczące temperatury
zewnętrznej*
Gdy temperatura zewnętrzna jest niska,
wskaźnik miga i słychać sygnał
dźwiękowy ostrzegający kierowcę
o możliwości oblodzenia dróg.
Jeśli temperatura zewnętrzna jest niższa
niż około 4°C, wskazanie temperatury
zewnętrznej oraz symbol
migają przez
około dziesięć sekund i emitowany jest
pojedynczy sygnał dźwiękowy.
UWAGA
Jeśli temperatura zewnętrzna jest niższa
niż -20°C, sygnał dźwiękowy nie
działa. Niemniej jednak świeci
wówczas symbol
.
ttPrzybliżony zasięg na paliwie
pozostałym w zbiorniku
W tym trybie wyświetlana jest przybliżona
odległość, jaką można przejechać na
pozostałym w zbiorniku paliwie.
Odległość ta jest obliczana i wyświetlana
co sekundę.

Podczas jazdy
Zestaw liczników i wskaźników
4-36*Wybrane wersje.
