MAZDA MODEL 3 HATCHBACK 2016 Užívateľská príručka (in Slovak)

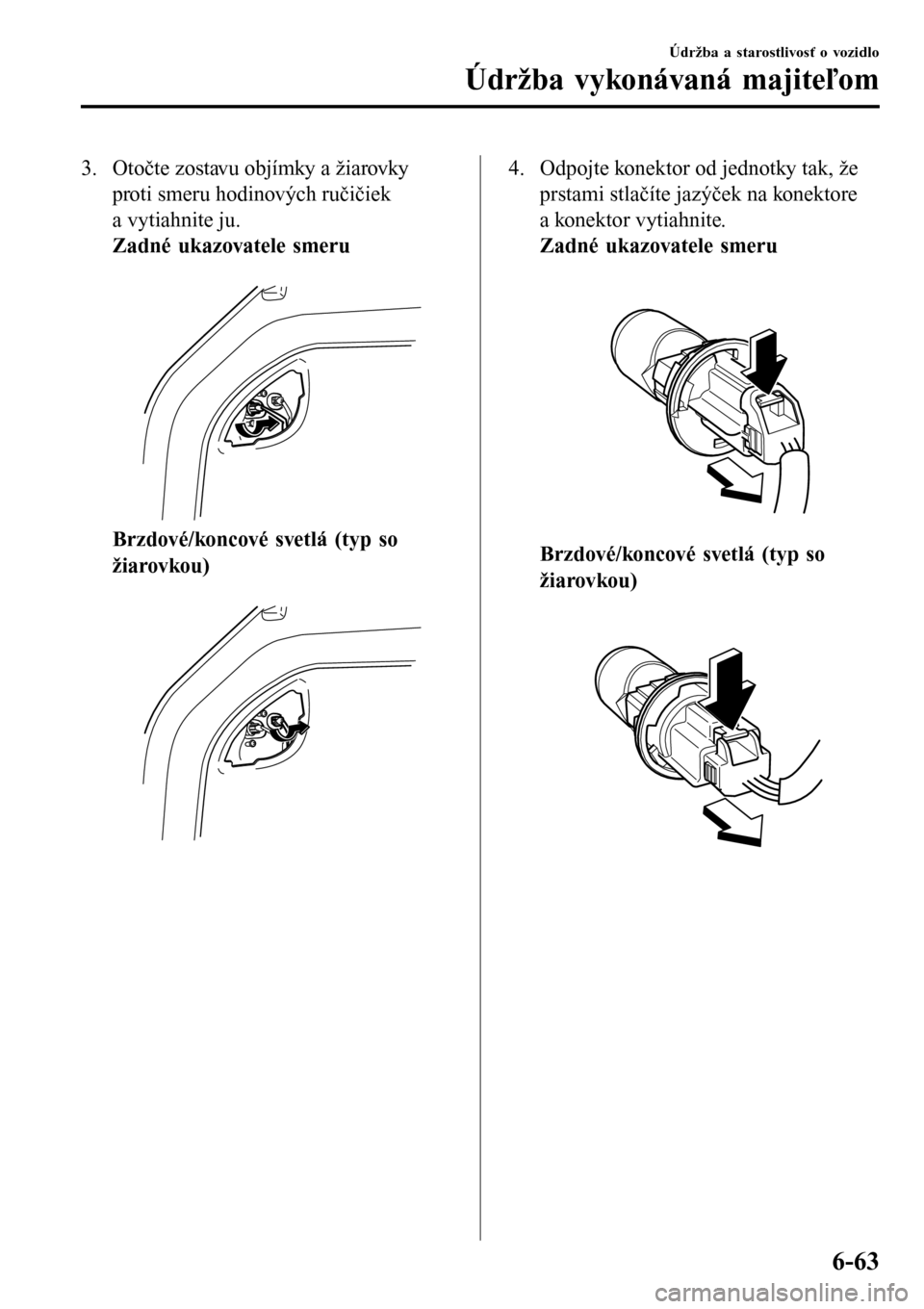

3. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Zadné ukazovatele smeru

Brzdové/koncové svetlá (typ so
žiarovkou)

4. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.
Zadné ukazovatele smeru

Brzdové/koncové svetlá (typ so
žiarovkou)

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-63

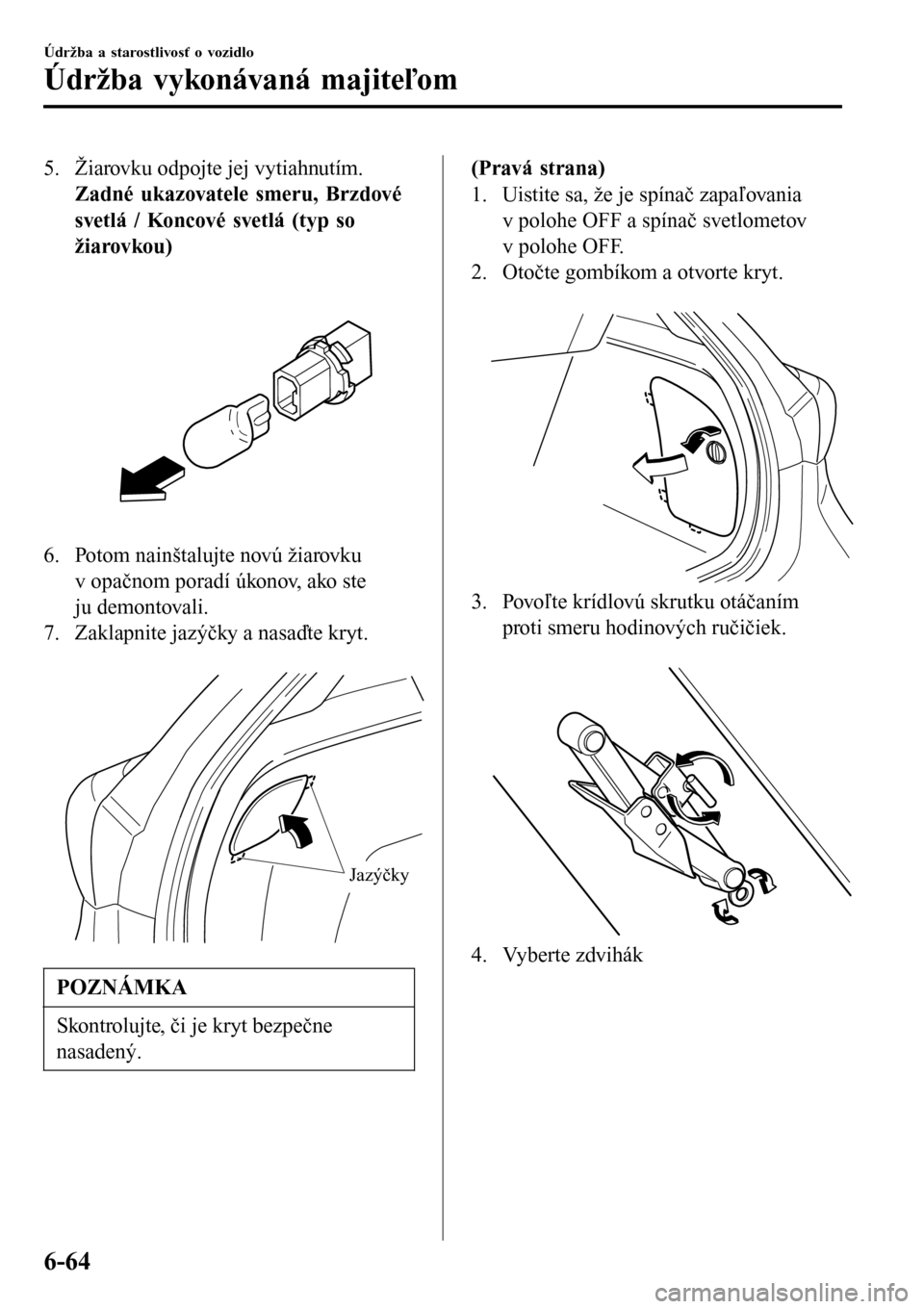

5. Žiarovku odpojte jej vytiahnutím.
Zadné ukazovatele smeru, Brzdové
svetlá / Koncové svetlá (typ so
žiarovkou)

6. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
7. Zaklapnite jazýčky a nasaďte kryt.

Jazýčky
POZNÁMKA
Skontrolujte, či je kryt bezpečne
nasadený.
(Pravá strana)
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Otočte gombíkom a otvorte kryt.

3. Povoľte krídlovú skrutku otáčaním
proti smeru hodinových ručičiek.

4. Vyberte zdvihák
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-64

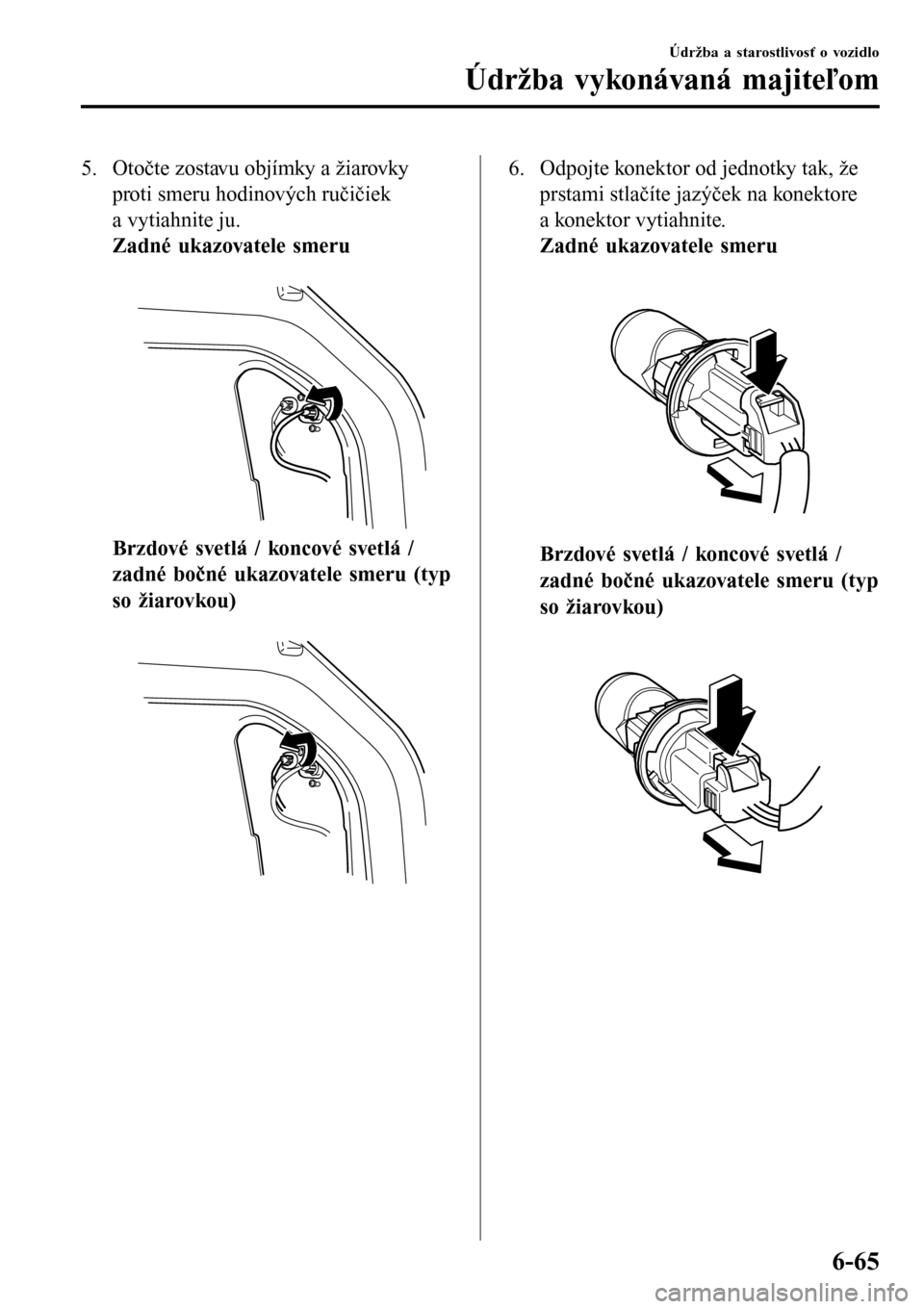

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

6. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.
Zadné ukazovatele smeru

Brzdové svetlá / koncové svetlá /
zadné bočné ukazovatele smeru (typ
so žiarovkou)

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-65

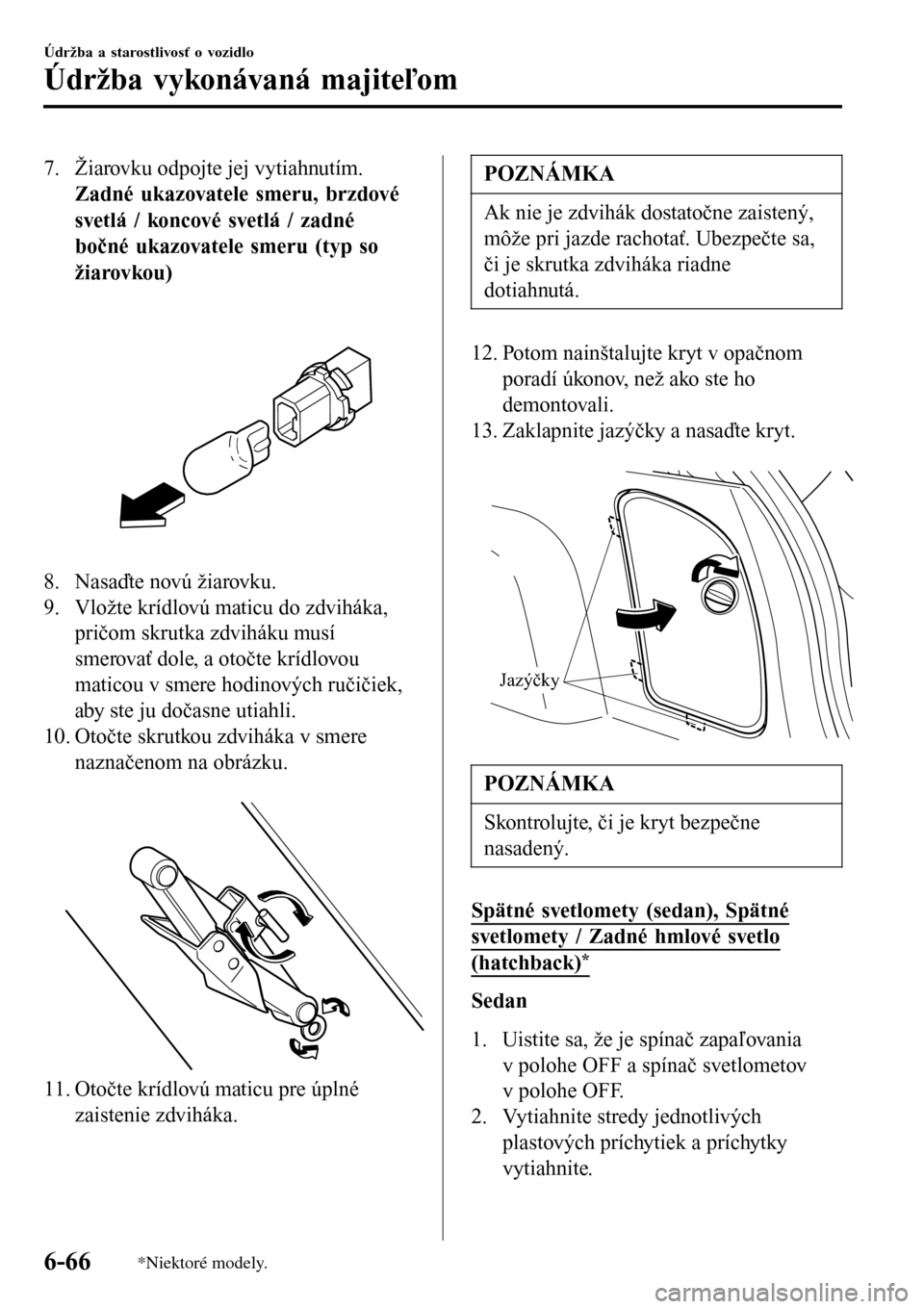

7. Žiarovku odpojte jej vytiahnutím.
Zadné ukazovatele smeru, brzdové
svetlá / koncové svetlá / zadné
bočné ukazovatele smeru (typ so
žiarovkou)

8. Nasaďte novú žiarovku.
9. Vložte krídlovú maticu do zdviháka,
pričom skrutka zdviháku musí
smerovať dole, a otočte krídlovou
maticou v smere hodinových ručičiek,
aby ste ju dočasne utiahli.
10. Otočte skrutkou zdviháka v smere
naznačenom na obrázku.

11. Otočte krídlovú maticu pre úplné
zaistenie zdviháka.
POZNÁMKA
Ak nie je zdvihák dostatočne zaistený,
môže pri jazde rachotať. Ubezpečte sa,
či je skrutka zdviháka riadne
dotiahnutá.
12. Potom nainštalujte kryt v opačnom
poradí úkonov, než ako ste ho
demontovali.
13. Zaklapnite jazýčky a nasaďte kryt.

Jazýčky
POZNÁMKA
Skontrolujte, či je kryt bezpečne
nasadený.
Spätné svetlomety (sedan), Spätné
svetlomety / Zadné hmlové svetlo
(hatchback)*
Sedan
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-66*Niektoré modely.

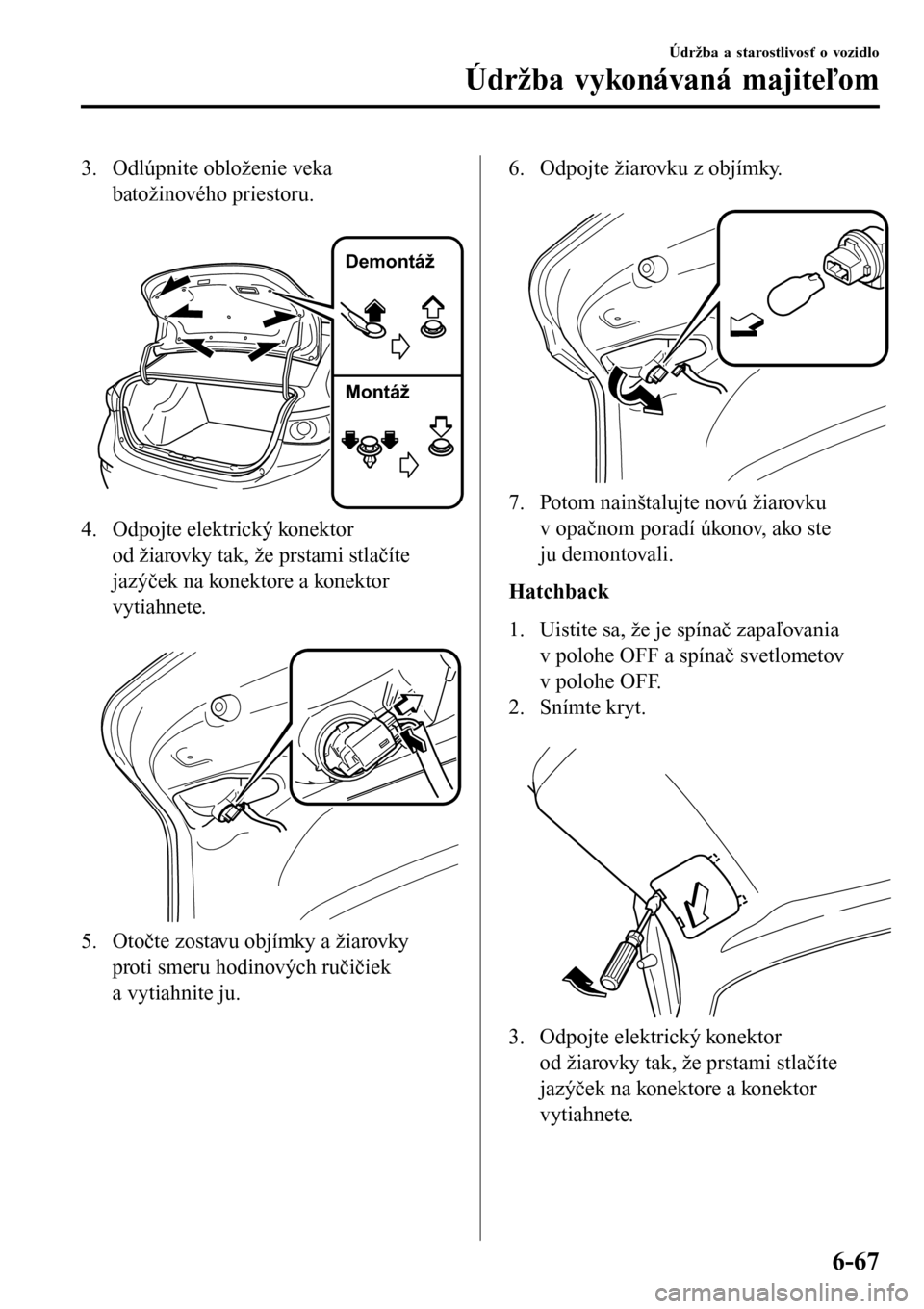

3. Odlúpnite obloženie veka
batožinového priestoru.

Demontáž
Montáž
4. Odpojte elektrický konektor
od žiarovky tak, že prstami stlačíte
jazýček na konektore a konektor
vytiahnete.

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
6. Odpojte žiarovku z objímky.

7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Hatchback
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Snímte kryt.

3. Odpojte elektrický konektor
od žiarovky tak, že prstami stlačíte
jazýček na konektore a konektor
vytiahnete.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-67

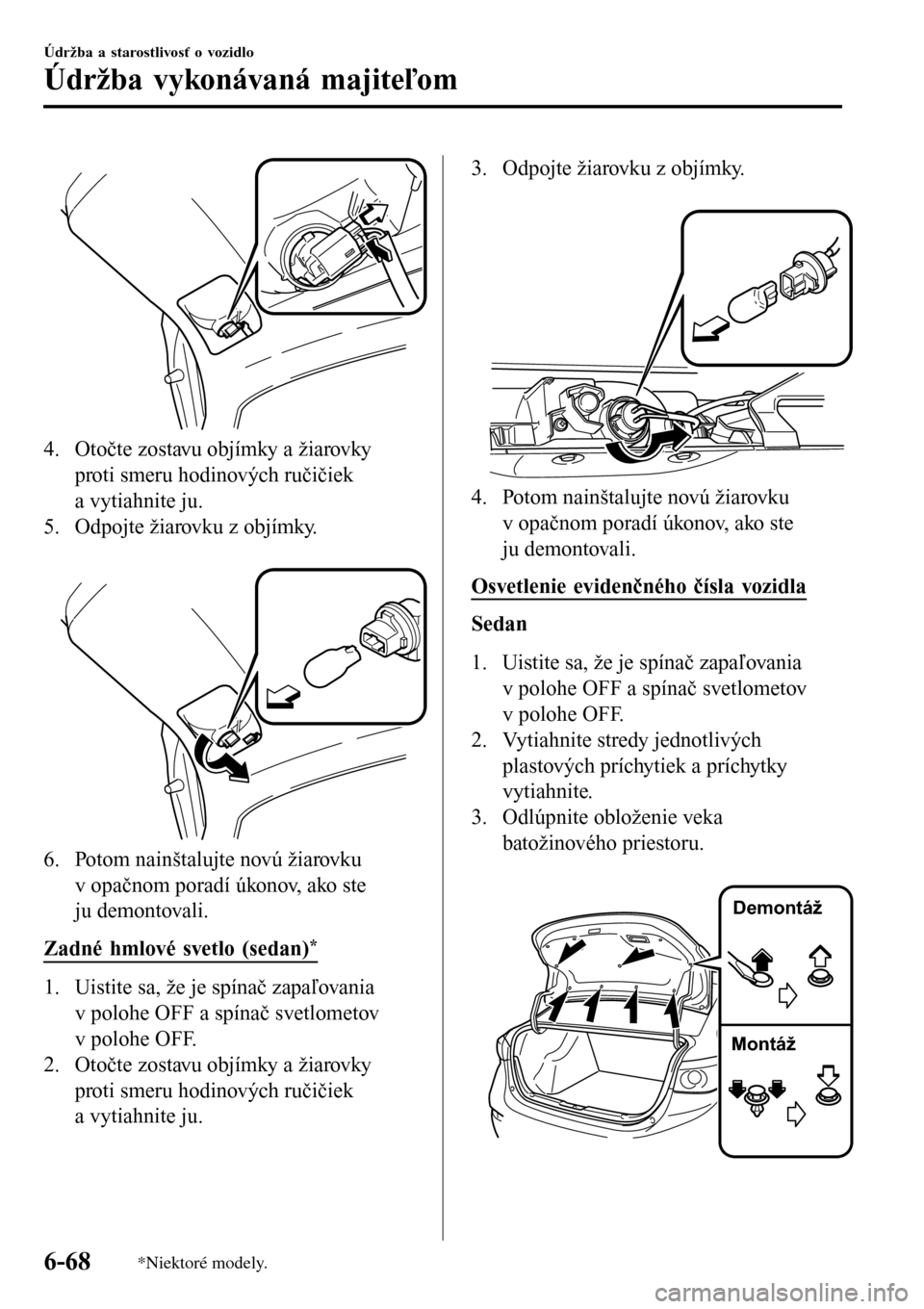

4. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
5. Odpojte žiarovku z objímky.

6. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Zadné hmlové svetlo (sedan)
*
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
3. Odpojte žiarovku z objímky.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie evidenčného čísla vozidla
Sedan
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Vytiahnite stredy jednotlivých
plastových príchytiek a príchytky
vytiahnite.
3. Odlúpnite obloženie veka
batožinového priestoru.

Demontáž
Montáž
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-68*Niektoré modely.

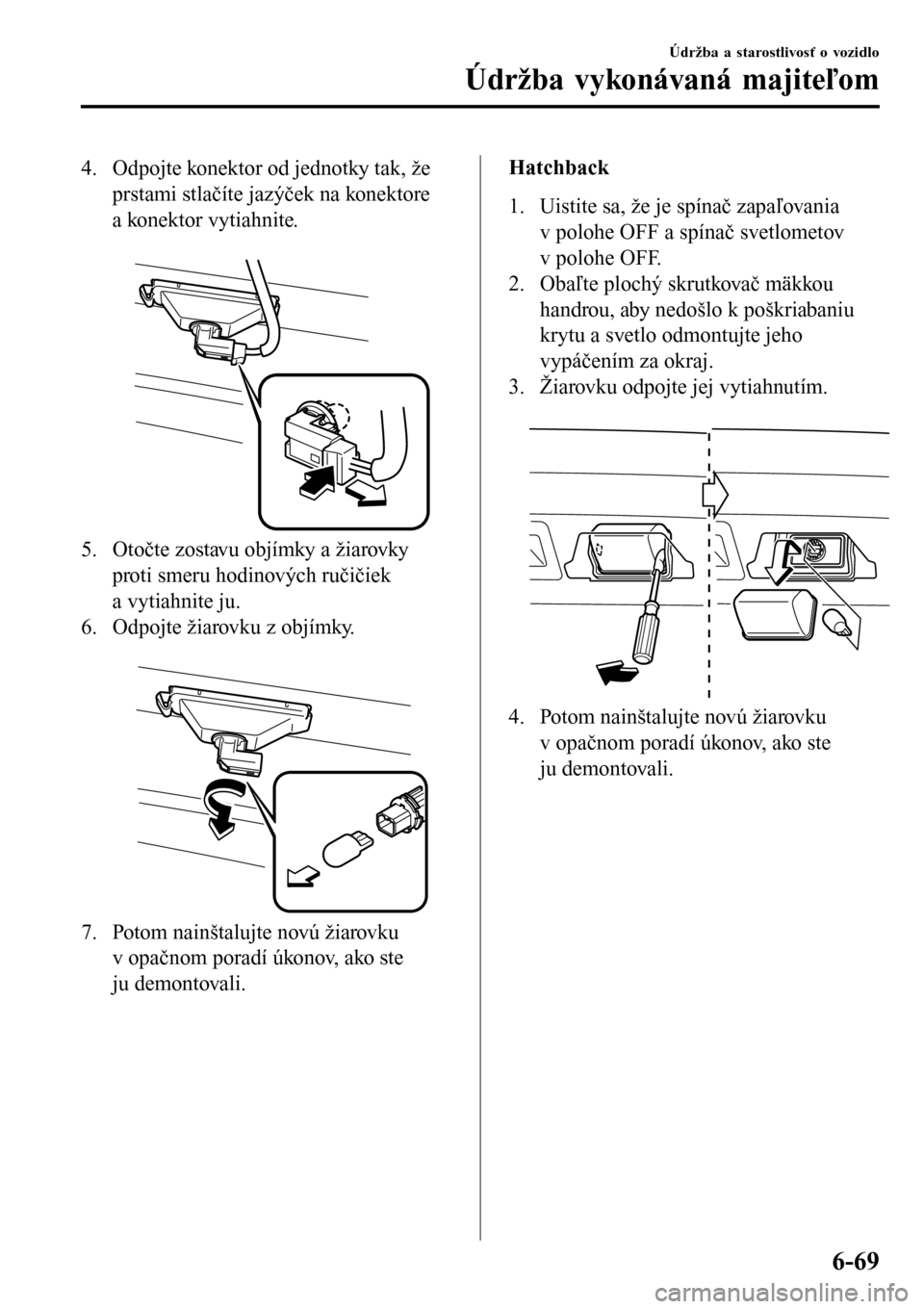

4. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.

5. Otočte zostavu objímky a žiarovky
proti smeru hodinových ručičiek
a vytiahnite ju.
6. Odpojte žiarovku z objímky.

7. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Hatchback
1. Uistite sa, že je spínač zapaľovania
v polohe OFF a spínač svetlometov
v polohe OFF.
2. Obaľte plochý skrutkovač mäkkou
handrou, aby nedošlo k poškriabaniu
krytu a svetlo odmontujte jeho
vypáčením za okraj.
3. Žiarovku odpojte jej vytiahnutím.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-69

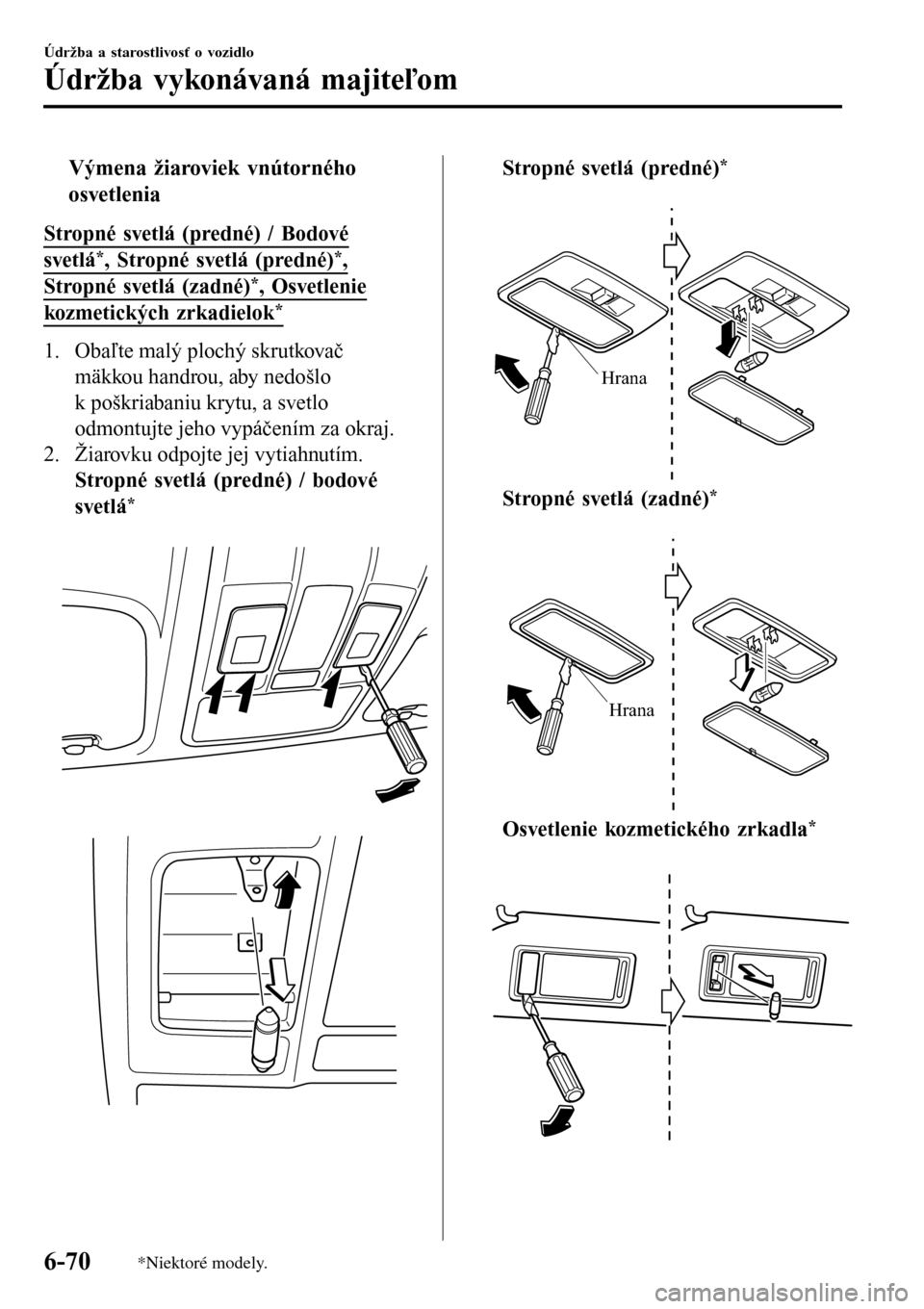

tVýmena žiaroviek vnútorného
osvetlenia
Stropné svetlá (predné) / Bodové
svetlá*, Stropné svetlá (predné)*,
Stropné svetlá (zadné)*, Osvetlenie
kozmetických zrkadielok*
1. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškriabaniu krytu, a svetlo
odmontujte jeho vypáčením za okraj.
2. Žiarovku odpojte jej vytiahnutím.
Stropné svetlá (predné) / bodové
svetlá
*


Stropné svetlá (predné)*

Hrana
Stropné svetlá (zadné)*

Hrana
Osvetlenie kozmetického zrkadla*

Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-70*Niektoré modely.

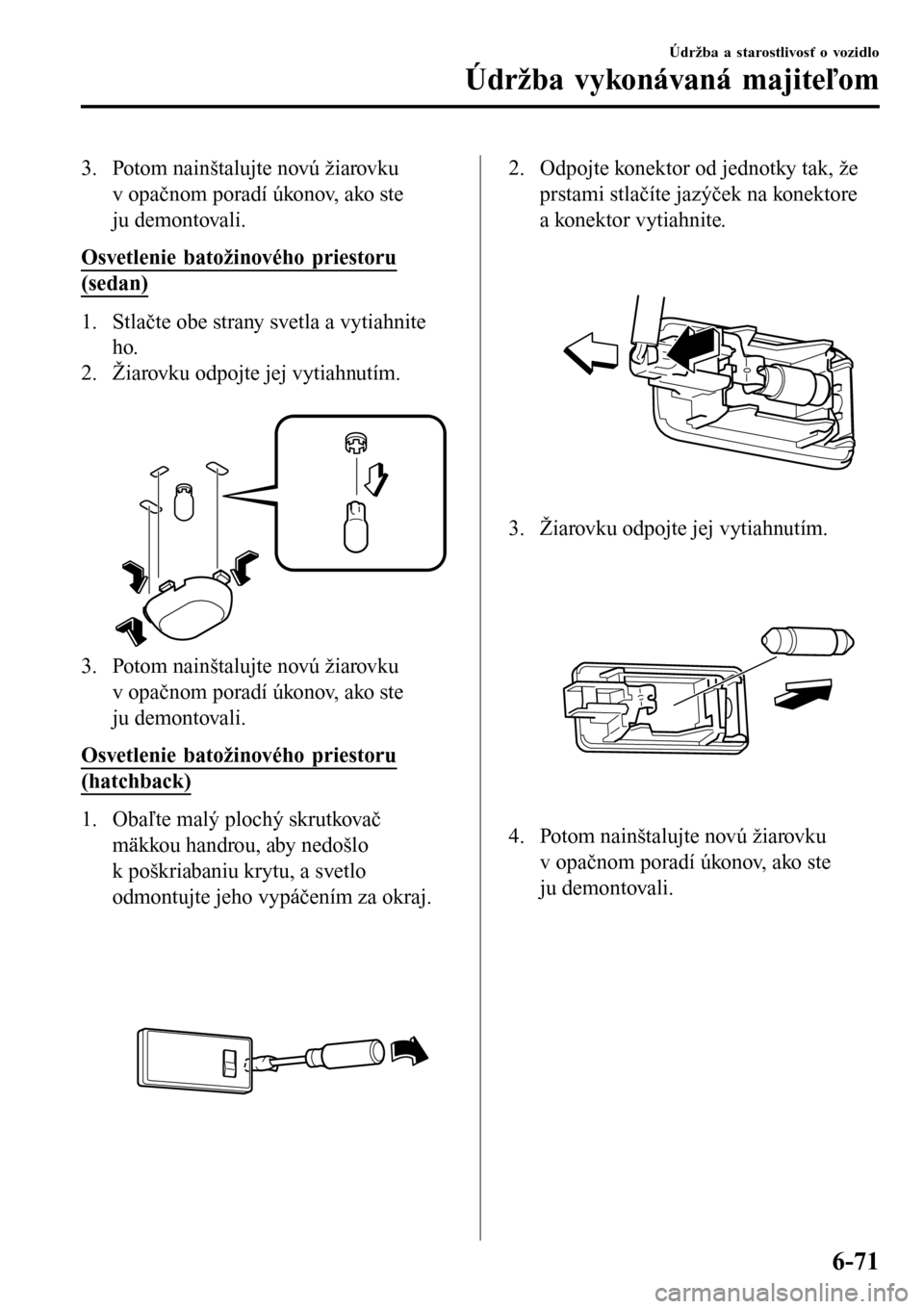

3. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie batožinového priestoru
(sedan)
1. Stlačte obe strany svetla a vytiahnite
ho.
2. Žiarovku odpojte jej vytiahnutím.

3. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Osvetlenie batožinového priestoru
(hatchback)
1. Obaľte malý plochý skrutkovač
mäkkou handrou, aby nedošlo
k poškriabaniu krytu, a svetlo
odmontujte jeho vypáčením za okraj.

2. Odpojte konektor od jednotky tak, že
prstami stlačíte jazýček na konektore
a konektor vytiahnite.

3. Žiarovku odpojte jej vytiahnutím.

4. Potom nainštalujte novú žiarovku
v opačnom poradí úkonov, ako ste
ju demontovali.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-71

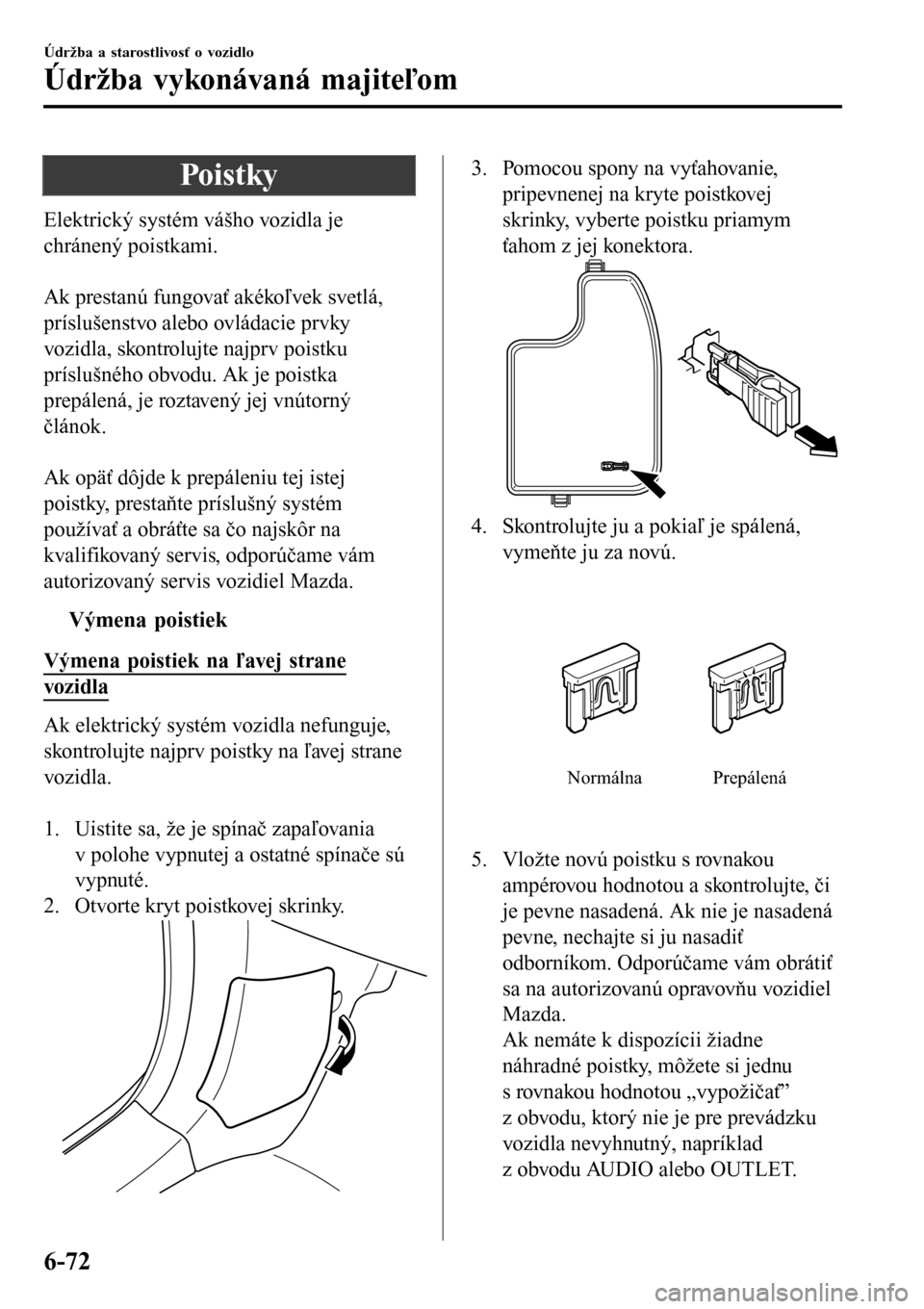

Poistky
Elektrický systém vášho vozidla je
chránený poistkami.

Ak prestanú fungovať akékoľvek svetlá,
príslušenstvo alebo ovládacie prvky
vozidla, skontrolujte najprv poistku
príslušného obvodu. Ak je poistka
prepálená, je roztavený jej vnútorný
článok.

Ak opäť dôjde k prepáleniu tej istej
poistky, prestaňte príslušný systém
používať a obráťte sa čo najskôr na
kvalifikovaný servis, odporúčame vám
autorizovaný servis vozidiel Mazda.
tVýmena poistiek
Výmena poistiek na ľavej strane
vozidla
Ak elektrický systém vozidla nefunguje,
skontrolujte najprv poistky na ľavej strane
vozidla.

1. Uistite sa, že je spínač zapaľovania
v polohe vypnutej a ostatné spínače sú
vypnuté.
2. Otvorte kryt poistkovej skrinky.
3. Pomocou spony na vyťahovanie,
pripevnenej na kryte poistkovej
skrinky, vyberte poistku priamym
ťahom z jej konektora.
4. Skontrolujte ju a pokiaľ je spálená,
vymeňte ju za novú.
Normálna Prepálená
5. Vložte novú poistku s rovnakou
ampérovou hodnotou a skontrolujte, či
je pevne nasadená. Ak nie je nasadená
pevne, nechajte si ju nasadiť
odborníkom. Odporúčame vám obrátiť
sa na autorizovanú opravovňu vozidiel
Mazda.
Ak nemáte k dispozícii žiadne
náhradné poistky, môžete si jednu
s rovnakou hodnotou „vypožičať”
z obvodu, ktorý nie je pre prevádzku
vozidla nevyhnutný, napríklad
z obvodu AUDIO alebo OUTLET.
Údržba a starostlivosť o vozidlo
Údržba vykonávaná majiteľom
6-72
