MAZDA MODEL 6 2015 Instruktionsbog (in Danish)

4-33
Under kørsel
Instrumentpanel og display
Aktivt kørselsdisplay*
Juster lysstyrken eller visningspositionen, mens du sørger for at køre sikkert:
Hvis du ikke er opmærksom på kørslen, mens du forsøger at foretage justeringer,
kunne det føre til en uventet ulykke.
•Prøv ikke at justere vinklen eller åbne/lukke det aktive kørselsdisplay manuelt.
Fingeraftryk på displayet gør det svært at se, og brug af for stor kraft under
betjeningen kunne forårsage beskadigelse.
•Placer ikke objekter i nærheden af det aktive kørselsdisplay. Det aktive kørselsdisplay
virker muligvis ikke, eller enhver forstyrrelse af dets drift kunne forårsage
beskadigelse.
•Placer ikke drikkevarer i nærheden af det aktive kørselsdisplay. Hvis der sprøjtes
vand eller andre væsker på det aktive kørselsdisplay, kan det forårsage beskadigelse.
•Placer ikke objekter over skærmen på det aktive kørselsdisplay, og anvend ikke
klistermærker på kombinatoren, da de forårsager forstyrrelser.
•Der er indbygget en sensor for at kontrollere displayets lysstyrke. Hvis den optiske
modtager er dækket, sænkes displayets lysstyrke, så det bliver sværere at se displayet.
•Lad ikke intenst lys ramme den optiske modtager. Ellers kan det forårsage
beskadigelse.
Kombinator
Optisk modtagerSpejl
ADVARSEL
FORSIGTIG
*Visse modeller.

4-34
Under kørsel
Instrumentpanel og display
På det aktive kørselsdisplay vises følgende oplysninger:
•Mazda Radar Cruise Control (MRCC) – betjeningsbetingelser og advarsler
Se ”MRCC-systemet (Mazda Radar Cruise Control)” på side 4-165.
•Assistancesystem til bevarelse af vognbane – betjeningsbetingelser og advarsler
Se ”Assistancesystem til bevarelse af vognbane” på side 4-175.
•Justerbar hastighedsbegrænser – betjeningsbetingelser
Se afsnittet ”Justerbar hastighedsbegrænser” på side 4-184.
•Advarselssystem til vognbaneskift (LDWS) – betjeningsbetingelser og advarsler
Se ”Advarselssystem til vognbaneskift (LDWS)” på side 4-141.
•Advarsler til Smart bremsehjælp (SBS – Smart Brake Support)
Se afsnittet ”Smart bremsehjælp (SBS)” på side 4-201.
•Smart bremsehjælp i by (SCBS) – betjeningsbetingelser
Se afsnittet ”Smart bremsehjælp i by (SCBS)” på side 4-189.
•Hjælpesystem til afstandsgenkendelse (DRSS)
– betjeningsbetingelser og advarsler
Se ”Hjælpesystem til afstandsgenkendelse (DRSS)” på side 4-154.
•Indstilling af bilens hastighed med fartpiloten
Se afsnittet ”Fartpilot” på side 4-215.
•Sving-for-sving (TBT) (retning og afstand) og vognbanevejledning
•Kørehastighed
Hver indstilling/justering af det aktive kørselsdisplay kan udføres på midterdisplayet
(audio af type C/type D).
1. Tryk på ikonet på startskærmen, og få vist skærmen Indstillinger.
2. Vælg fanen AD-disp.
3. Vælg det ønskede punkt, og foretage indstillingen/justeringen.
•Højde: Placering af det aktive kørselsdisplay
BEMÆRK
•Det kan være svært at se displayet, hvis du bærer solbriller. Tag solbrillerne af,
eller juster lysstyrken.
•Hvis batteriet er blevet afmonteret og monteret igen, eller batterispændingen er lav,
kan den justerede position variere.
•Det kan være svært at se displayet, eller det er midlertidigt påvirket af vejrbetingelser
som regn, sne, lys og temperatur.
•Hvis audiosystemet fjernes, kan det aktive kørselsdisplay ikke betjenes.

4-35
Under kørsel
Instrumentpanel og display
•Lysstyrkekontrol: Metode til justering af skærmens lysstyrke (automatisk/manuelt)
•Kalibrering: Startindstilling for lysstyrke (ved valg af automatisk justering)
•Lysstyrke: Lysstyrkejustering (ved valg af manuel justering)
•Navigation: til/fra
•Aktivt kørselsdisplay: til/fra
•Nulstilling

4-36
Under kørsel
Instrumentpanel og display

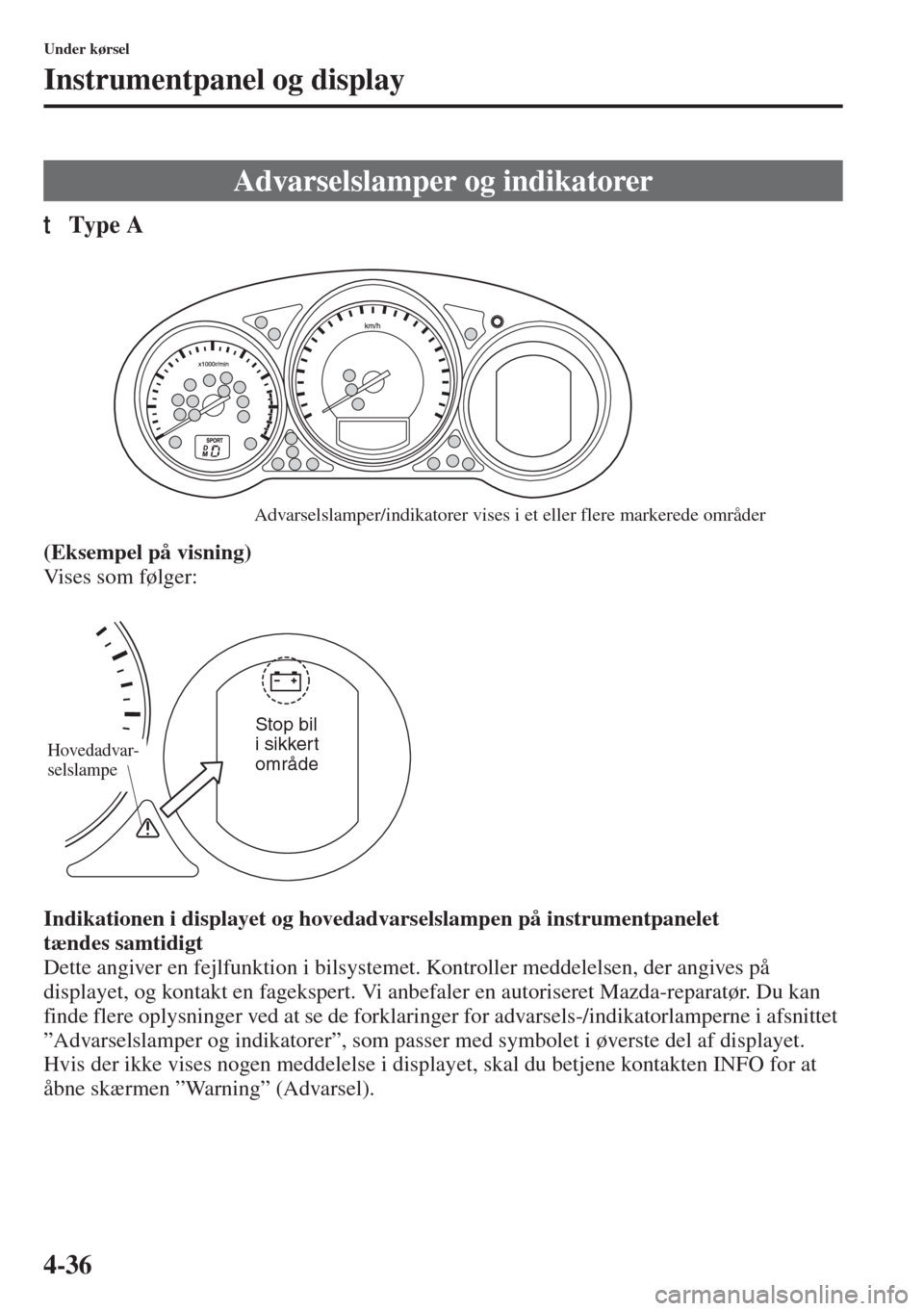

tType A
(Eksempel på visning)
Vises som følger:
Indikationen i displayet og hovedadvarselslampen på instrumentpanelet
tændes samtidigt
Dette angiver en fejlfunktion i bilsystemet. Kontroller meddelelsen, der angives på
displayet, og kontakt en fagekspert. Vi anbefaler en autoriseret Mazda-reparatør. Du kan
finde flere oplysninger ved at se de forklaringer for advarsels-/indikatorlamperne i afsnittet
”Advarselslamper og indikatorer”, som passer med symbolet i øverste del af displayet.
Hvis der ikke vises nogen meddelelse i displayet, skal du betjene kontakten INFO for at
åbne skærmen ”Warning” (Advarsel).
Advarselslamper og indikatorer
Advarselslamper/indikatorer vises i et eller flere markerede områder
Stop bil
i sikkert
område
Hovedadvar-
selslampe

4-37
Under kørsel
Instrumentpanel og display
Multiinformationsdisplay
Der vises en meddelelse, f.eks. systemets driftsstatus, en fejlfunktion eller en unormal tilstand.
•(Når der vises et symbol og en meddelelse i displayet)
Du finder oplysninger om symbolerne i øverste del af skærmen på listen over
indikationer og handlingsmetoder.
•(Når der kun vises en meddelelse i displayet)
Følg anvisningerne i displayet.
Hvis noget af indholdet i følgende illustrationer vises, kan der være et problem med bilen.
Handlingsmetoden varierer efter indikationen.
Se følgende illustrationer nedenfor.
Handling: Parkér bilen med det samme, kig på symbolet i øverste del af skærmen,
og find derefter symbolet på ”Liste over indikationer og handlingsmetoder” for at se,
hvilken handling, der skal udføres.
Handling: Kontakt en autoriseret Mazda-forhandler for at få bilen inspiceret.
Kig på symbolet i øverste del af skærmen, og find symbolet på ”Liste over
indikationer og handlingsmetoder” for at se, hvilken handling, der sk
al udføres.
Displayindikation
Fejl i opladningssystem:
Motoren kunne uventet stoppe.Fejl i servostyring:
Styring vil være vanskelig.Høj belastning på 4WD-system:
Fejl i 4WD-system. Parkér bilen et
sikkert sted.
Displayindikation
Fejl i automatgear:
Automatgearkassen skal
efterses.Fejl i nøglefrit system:
Det nøglefri system skal
efterses.Fejl i DPF:
Dieselpartikelfilteret
skal efterses.Fejl i 4WD-system:
Fejl i 4WD-system.
4WD-systemet
skal efterses.
Stop bil
i sikkert områdeServostyring
fejlfunktion4WD-system
høj belastning
AT
fejlfunktionNøglefrit system
fejlfunktionDPF
DPF
fejlfunktion4WD-
systemfejl

4-38
Under kørsel
Instrumentpanel og display
Handling: Kontakt en autoriseret Mazda-forhandler for at få bilen inspiceret.
Liste over indikationer og handlingsmetoder
Displayindikation
Fejl i Blindvinkelovervågning
(BSM):
Blindvinkelovervågning (BSM)
skal efterses.Fejl i batteristyringssystemet:
Batteristyringssystemet
skal efterses.
Fejl i bremsetilsidesættelsessystemet:
Bremsetilsidesættelsessystemet
skal efterses.
Displayindikation
Fejl i bilsystemet:
Bilsystemet skal efterses.
Fejl i i-ELOOP:
i-ELOOP-systemet
skal efterses.Fejl i SBS: Smart bremsehjælp
skal efterses.Fejl i SCBS [Fremad]:
Smart bremsehjælp
i by skal efterses.
Fejl i SCBS [Bakkørsel]:
Smart bremsehjælp i by
[Bakkørsel] skal efterses.
SignalAdvarselslamper og indikatorerSide
Hovedadvarselslampe 4-45
Advarselslampe for bremsesystem 4-45
Advarselslampe for ABS-systemet 4-46
Indikator for elektrisk parkeringsbremse 4-47
BSM
fejlfunktionBatteri
styringssystem
fejlfunktionBremsetilside-
sættelse
Systemfejl
Køretøjssystem
fejlfunktioni-ELOOP
fejlfunktionSBS
fejlfunktionSCBS
Fremad
fejlfunktion
SCBS
Bakning
fejlfunktion

4-39
Under kørsel
Instrumentpanel og display
Advarselslampe for elektrisk parkeringsbremse 4-47
Advarselsindikation/advarselslampe for ladesystem 4-48
Advarselslampe for motorolie 4-48
Indikator for motorkontrol 4-49
Advarselslampe for høj kølervæsketemperatur (rød) 4-49
Orange advarselslampe for i-stop/grøn indikatorlampe 4-50
Indikator for assistancesystem til bevarelse af vognbane 4-51
Indikator for slukket assistancesystem til bevarelse af vognbane 4-52
Indikator for advarselssystem til vognbaneskift (LDWS) 4-52
Indikator for slukket advarselssystem til vognbaneskift (LDWS) 4-53
Advarselsindikation for 4WD 4-53
Advarselsindikation for automatgear 4-54
Indikator for fejl i servostyring 4-54
Advarselslampe for airbag-/seleforstrammersystem 4-55
Advarselslampe for lav brændstofstand 4-55
SignalAdvarselslamper og indikatorerSide

4-40
Under kørsel
Instrumentpanel og display
Advarselslampe for sikkerhedsseler 4-56
Advarselsindikation for åben dør 4-57
Advarselsindikation for åben bagklap 4-57
Advarselsindikation for hastighed 4-27
Advarselsindikation for lav sprinklervæskestand 4-58
Advarselslampe for system til overvågning af dæktryk 4-58
Indikation for nøgle 4-60
Orange advarselslampe for adaptive LED-forlygter/grøn indikatorlampe 4-62
Orange advarselslampe for fjernlyskontrolsystem/grøn indikator 4-63
Gløderørsindikator 4-63
Indikation for dieselpartikelfilter 4-63
Indikation for skruenøgle 4-64
Advarselsindikation for lav omgivende temperatur 4-65
TCS/DSC-indikator 4-65
SignalAdvarselslamper og indikatorerSide

4-41
Under kørsel
Instrumentpanel og display
DSC OFF-indikator 4-66
Indikatorlampe for slukket Smart bremsehjælp/Smart bremsehjælp i by
(SBS/SCBS)4-66
Advarselsindikation for smart bremsehjælp i by (SCBS) 4-66
i-ELOOP-indikator 4-67
Indikator for lav kølervæsketemperatur (blå) 4-67
Indikator for gearposition 4-67
Indikator for fjernlys 4-68
Blinklys/havariblink 4-68
Sikkerhedsindikator 4-68
Orange advarselslampe for MRCC-systemet (Mazda Radar Cruise Control)/
grøn indikator4-69
Indikator for aktiveret fartpilot (orange) / indstillet fartpilot (grøn) 4-69
Indikator for valg af tilstand 4-68
Indikator for slukket blindvinkelovervågning (BSM) 4-70
Indikator for tændt lys 4-70
Advarselslampe for LED-forlygter 4-71
SignalAdvarselslamper og indikatorerSide

4-42
Under kørsel
Instrumentpanel og display
tType B
Indikator for tågeforlygter 4-71
Indikator for tågebaglygter 4-71
SignalAdvarselslamper og indikatorerSide
Hovedadvarselslampe 4-45
Advarselslampe for bremsesystem 4-45
Advarselslampe for ABS-systemet 4-46
Indikator for elektrisk parkeringsbremse 4-47
Advarselslampe for elektrisk parkeringsbremse 4-47
Indikator for bremsepedalbetjening 4-48
Advarselslampe for ladesystem 4-48
Advarselslampe for motorolie 4-48
SignalAdvarselslamper og indikatorerSide
Advarselslamper/indikatorer vises i et eller flere markerede områder
