MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

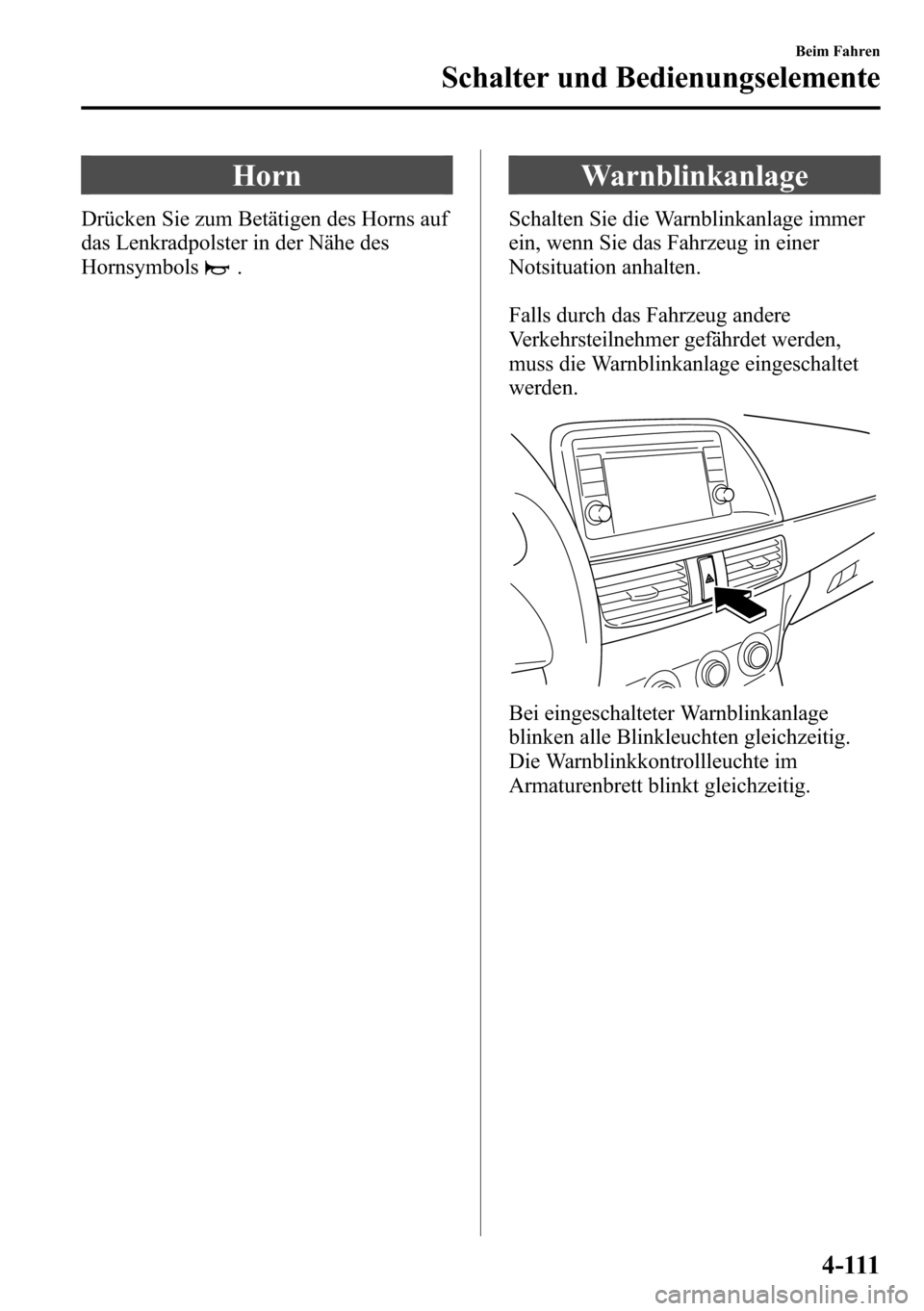

Horn
Drücken Sie zum Betätigen des Horns auf
das Lenkradpolster in der Nähe des
Hornsymbols
.
Warnblinkanlage
Schalten Sie die Warnblinkanlage immer
ein, wenn Sie das Fahrzeug in einer
Notsituation anhalten.
Falls durch das Fahrzeug andere
Verkehrsteilnehmer gefährdet werden,
muss die Warnblinkanlage eingeschaltet
werden.
Bei eingeschalteter Warnblinkanlage
blinken alle Blinkleuchten gleichzeitig.
Die Warnblinkkontrollleuchte im
Armaturenbrett blinkt gleichzeitig.
Beim Fahren
Schalter und Bedienungselemente
4-111

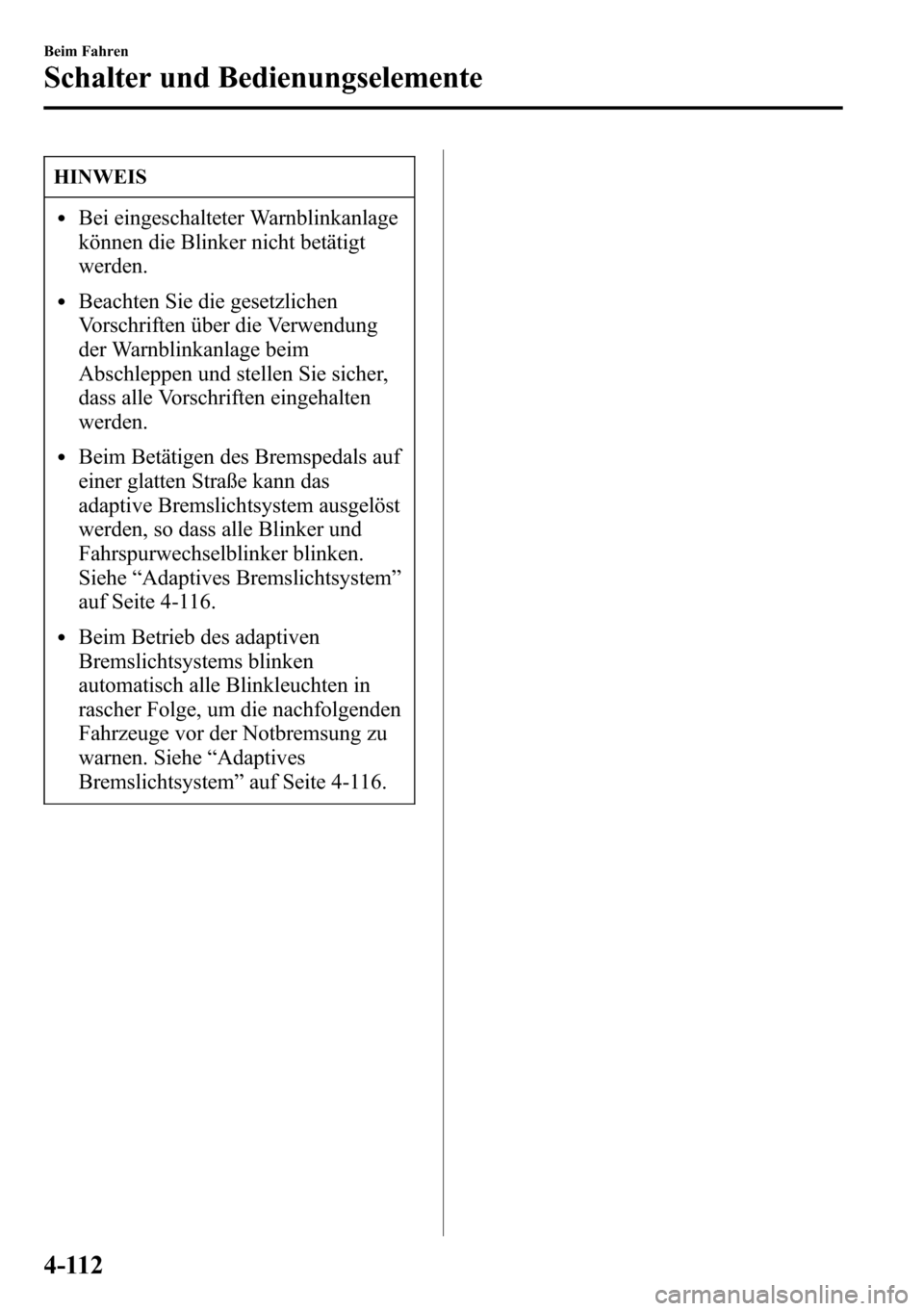

HINWEIS
lBei eingeschalteter Warnblinkanlage
können die Blinker nicht betätigt
werden.
lBeachten Sie die gesetzlichen
Vorschriften über die Verwendung
der Warnblinkanlage beim
Abschleppen und stellen Sie sicher,
dass alle Vorschriften eingehalten
werden.
lBeim Betätigen des Bremspedals auf
einer glatten Straße kann das
adaptive Bremslichtsystem ausgelöst
werden, so dass alle Blinker und
Fahrspurwechselblinker blinken.
Siehe“Adaptives Bremslichtsystem”
auf Seite 4-116.
lBeim Betrieb des adaptiven
Bremslichtsystems blinken
automatisch alle Blinkleuchten in
rascher Folge, um die nachfolgenden
Fahrzeuge vor der Notbremsung zu
warnen. Siehe“Adaptives
Bremslichtsystem”auf Seite 4-116.
4-112
Beim Fahren
Schalter und Bedienungselemente

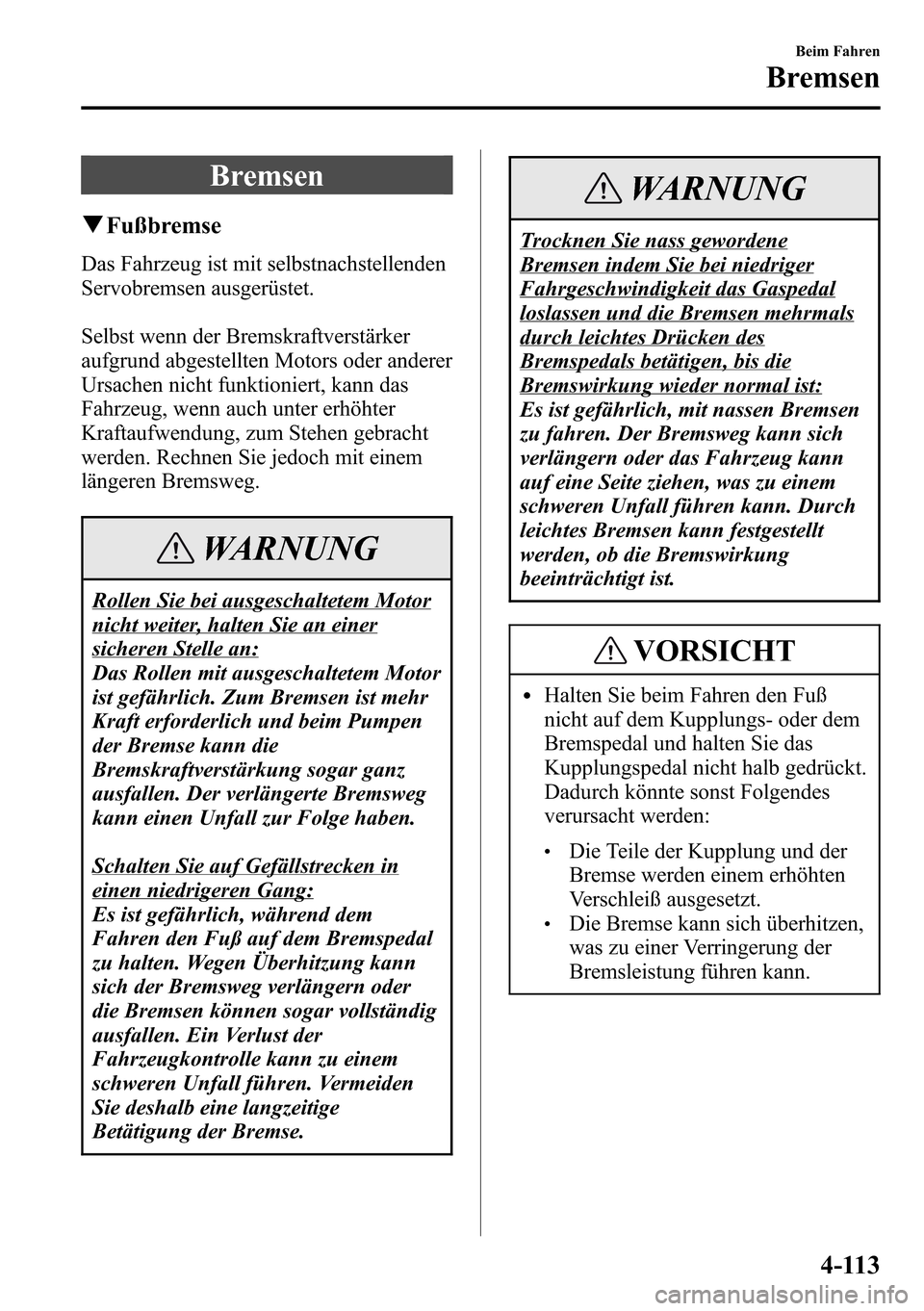

Bremsen
qFußbremse
Das Fahrzeug ist mit selbstnachstellenden
Servobremsen ausgerüstet.
Selbst wenn der Bremskraftverstärker
aufgrund abgestellten Motors oder anderer
Ursachen nicht funktioniert, kann das
Fahrzeug, wenn auch unter erhöhter
Kraftaufwendung, zum Stehen gebracht
werden. Rechnen Sie jedoch mit einem
längeren Bremsweg.
WARNUNG
Rollen Sie bei ausgeschaltetem Motor
nicht weiter, halten Sie an einer
sicheren Stelle an:
Das Rollen mit ausgeschaltetem Motor
ist gefährlich. Zum Bremsen ist mehr
Kraft erforderlich und beim Pumpen
der Bremse kann die
Bremskraftverstärkung sogar ganz
ausfallen. Der verlängerte Bremsweg
kann einen Unfall zur Folge haben.
Schalten Sie auf Gefällstrecken in
einen niedrigeren Gang:
Es ist gefährlich, während dem
Fahren den Fuß auf dem Bremspedal
zu halten. Wegen Überhitzung kann
sich der Bremsweg verlängern oder
die Bremsen können sogar vollständig
ausfallen. Ein Verlust der
Fahrzeugkontrolle kann zu einem
schweren Unfall führen. Vermeiden
Sie deshalb eine langzeitige
Betätigung der Bremse.
WARNUNG
Trocknen Sie nass gewordene
Bremsen indem Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen mehrmals
durch leichtes Drücken des
Bremspedals betätigen, bis die
Bremswirkung wieder normal ist:
Es ist gefährlich, mit nassen Bremsen
zu fahren. Der Bremsweg kann sich
verlängern oder das Fahrzeug kann
auf eine Seite ziehen, was zu einem
schweren Unfall führen kann. Durch
leichtes Bremsen kann festgestellt
werden, ob die Bremswirkung
beeinträchtigt ist.
VORSICHT
lHalten Sie beim Fahren den Fuß
nicht auf dem Kupplungs- oder dem
Bremspedal und halten Sie das
Kupplungspedal nicht halb gedrückt.
Dadurch könnte sonst Folgendes
verursacht werden:
lDie Teile der Kupplung und der
Bremse werden einem erhöhten
Verschleiß ausgesetzt.
lDie Bremse kann sich überhitzen,
was zu einer Verringerung der
Bremsleistung führen kann.
Beim Fahren
Bremsen
4-113

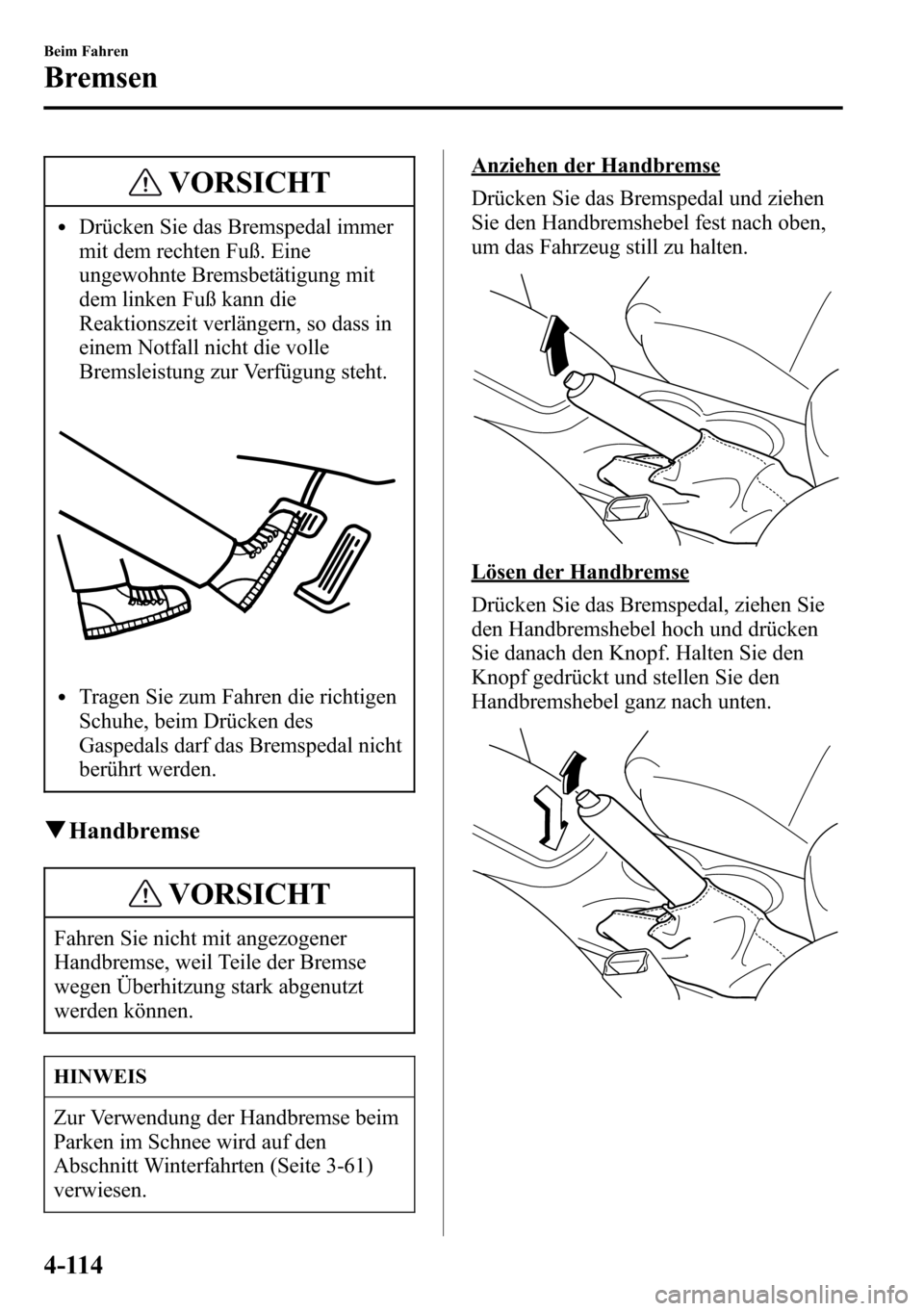

VORSICHT
lDrücken Sie das Bremspedal immer
mit dem rechten Fuß. Eine
ungewohnte Bremsbetätigung mit
dem linken Fuß kann die
Reaktionszeit verlängern, so dass in
einem Notfall nicht die volle
Bremsleistung zur Verfügung steht.
lTragen Sie zum Fahren die richtigen
Schuhe, beim Drücken des
Gaspedals darf das Bremspedal nicht
berührt werden.
qHandbremse
VORSICHT
Fahren Sie nicht mit angezogener
Handbremse, weil Teile der Bremse
wegen Überhitzung stark abgenutzt
werden können.
HINWEIS
Zur Verwendung der Handbremse beim
Parken im Schnee wird auf den
Abschnitt Winterfahrten (Seite 3-61)
verwiesen.
Anziehen der Handbremse
Drücken Sie das Bremspedal und ziehen
Sie den Handbremshebel fest nach oben,
um das Fahrzeug still zu halten.
Lösen der Handbremse
Drücken Sie das Bremspedal, ziehen Sie
den Handbremshebel hoch und drücken
Sie danach den Knopf. Halten Sie den
Knopf gedrückt und stellen Sie den
Handbremshebel ganz nach unten.
4-114
Beim Fahren
Bremsen

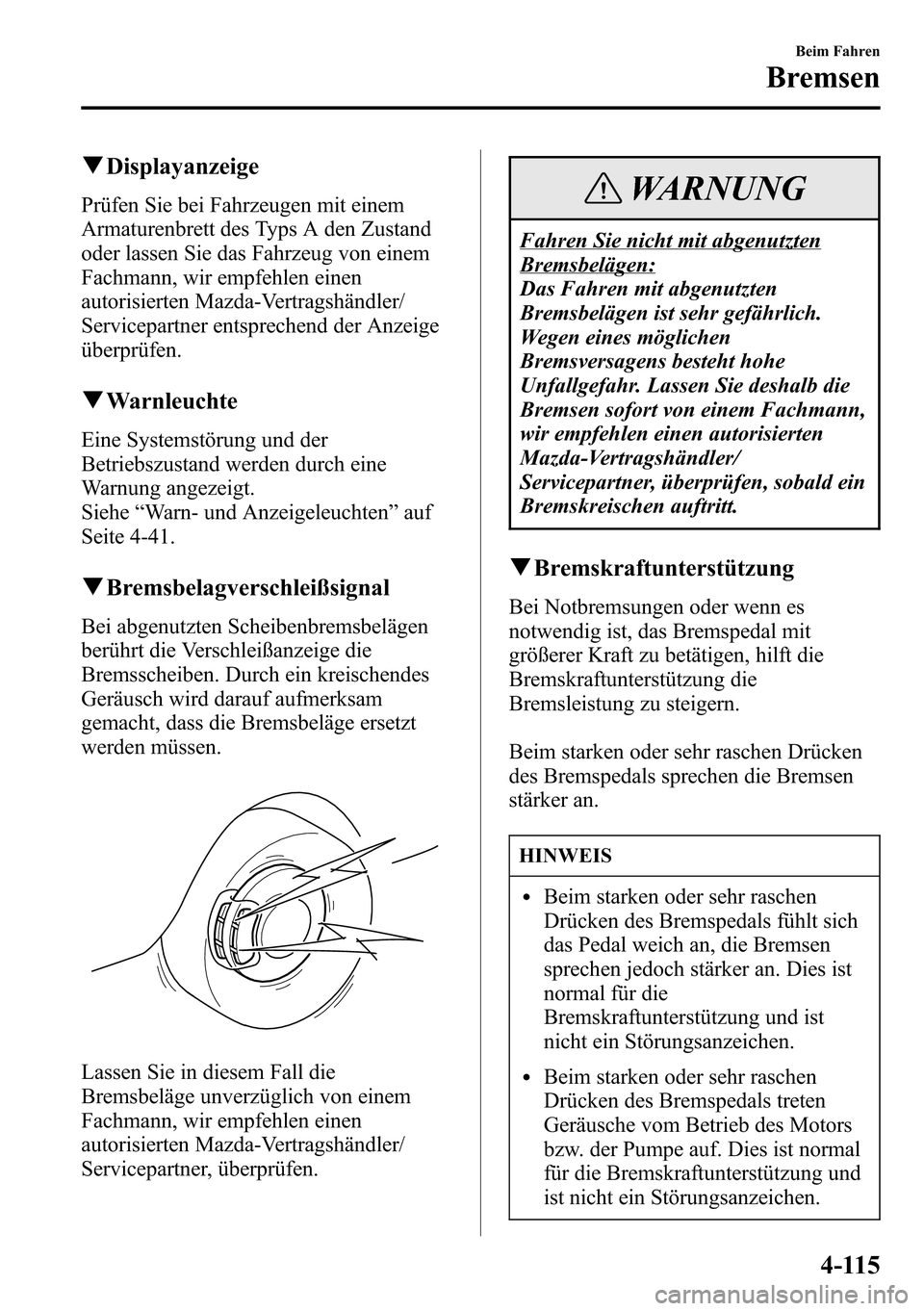

qDisplayanzeige
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A den Zustand
oder lassen Sie das Fahrzeug von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.
qWarnleuchte
Eine Systemstörung und der
Betriebszustand werden durch eine
Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-41.
qBremsbelagverschleißsignal
Bei abgenutzten Scheibenbremsbelägen
berührt die Verschleißanzeige die
Bremsscheiben. Durch ein kreischendes
Geräusch wird darauf aufmerksam
gemacht, dass die Bremsbeläge ersetzt
werden müssen.
Lassen Sie in diesem Fall die
Bremsbeläge unverzüglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
WARNUNG
Fahren Sie nicht mit abgenutzten
Bremsbelägen:
Das Fahren mit abgenutzten
Bremsbelägen ist sehr gefährlich.
Wegen eines möglichen
Bremsversagens besteht hohe
Unfallgefahr. Lassen Sie deshalb die
Bremsen sofort von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, überprüfen, sobald ein
Bremskreischen auftritt.
qBremskraftunterstützung
Bei Notbremsungen oder wenn es
notwendig ist, das Bremspedal mit
größerer Kraft zu betätigen, hilft die
Bremskraftunterstützung die
Bremsleistung zu steigern.
Beim starken oder sehr raschen Drücken
des Bremspedals sprechen die Bremsen
stärker an.
HINWEIS
lBeim starken oder sehr raschen
Drücken des Bremspedals fühlt sich
das Pedal weich an, die Bremsen
sprechen jedoch stärker an. Dies ist
normal für die
Bremskraftunterstützung und ist
nicht ein Störungsanzeichen.
lBeim starken oder sehr raschen
Drücken des Bremspedals treten
Geräusche vom Betrieb des Motors
bzw. der Pumpe auf. Dies ist normal
für die Bremskraftunterstützung und
ist nicht ein Störungsanzeichen.
Beim Fahren
Bremsen
4-115

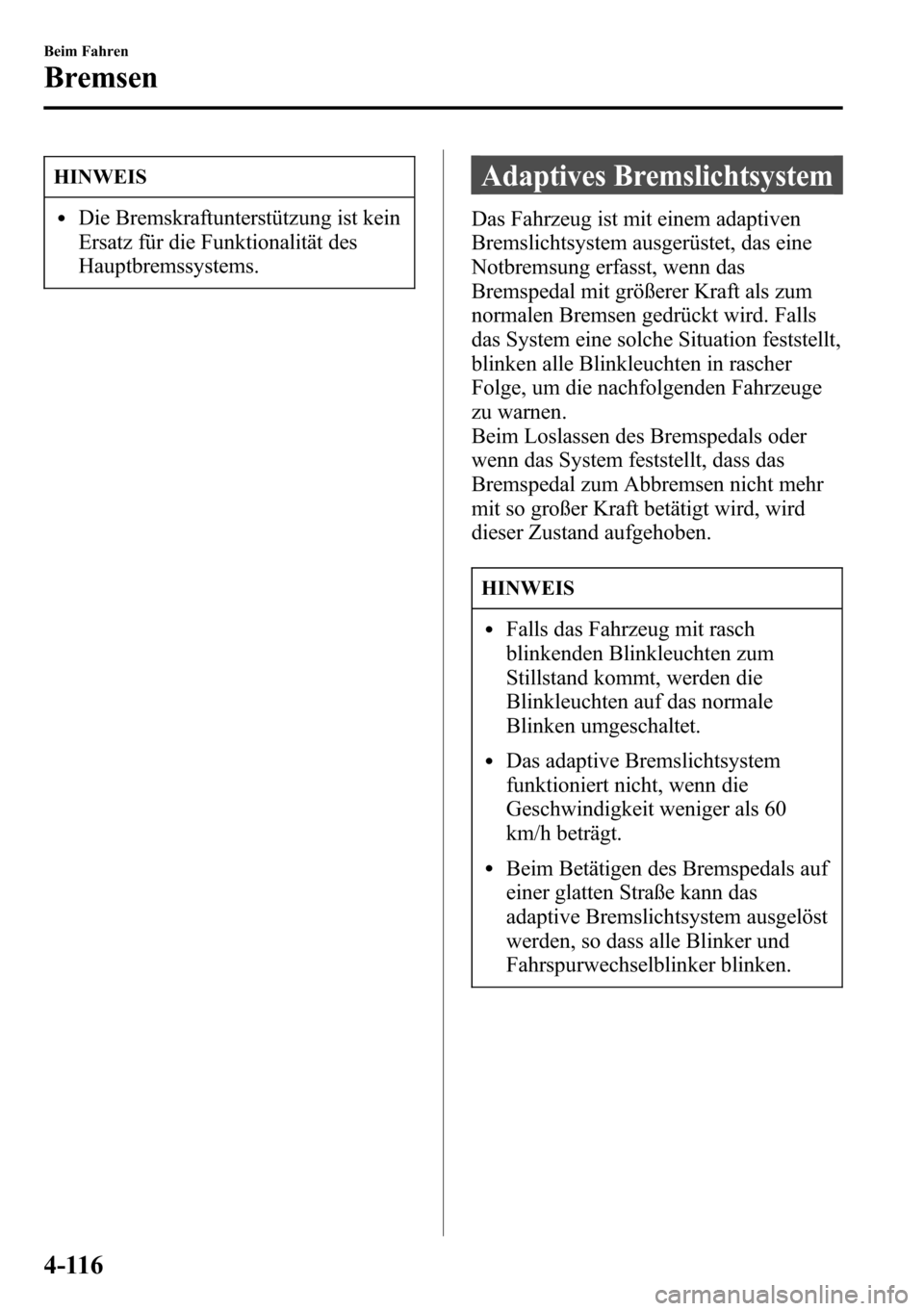

HINWEIS
lDie Bremskraftunterstützung ist kein
Ersatz für die Funktionalität des
Hauptbremssystems.
Adaptives Bremslichtsystem
Das Fahrzeug ist mit einem adaptiven
Bremslichtsystem ausgerüstet, das eine
Notbremsung erfasst, wenn das
Bremspedal mit größerer Kraft als zum
normalen Bremsen gedrückt wird. Falls
das System eine solche Situation feststellt,
blinken alle Blinkleuchten in rascher
Folge, um die nachfolgenden Fahrzeuge
zu warnen.
Beim Loslassen des Bremspedals oder
wenn das System feststellt, dass das
Bremspedal zum Abbremsen nicht mehr
mit so großer Kraft betätigt wird, wird
dieser Zustand aufgehoben.
HINWEIS
lFalls das Fahrzeug mit rasch
blinkenden Blinkleuchten zum
Stillstand kommt, werden die
Blinkleuchten auf das normale
Blinken umgeschaltet.
lDas adaptive Bremslichtsystem
funktioniert nicht, wenn die
Geschwindigkeit weniger als 60
km/h beträgt.
lBeim Betätigen des Bremspedals auf
einer glatten Straße kann das
adaptive Bremslichtsystem ausgelöst
werden, so dass alle Blinker und
Fahrspurwechselblinker blinken.
4-116
Beim Fahren
Bremsen

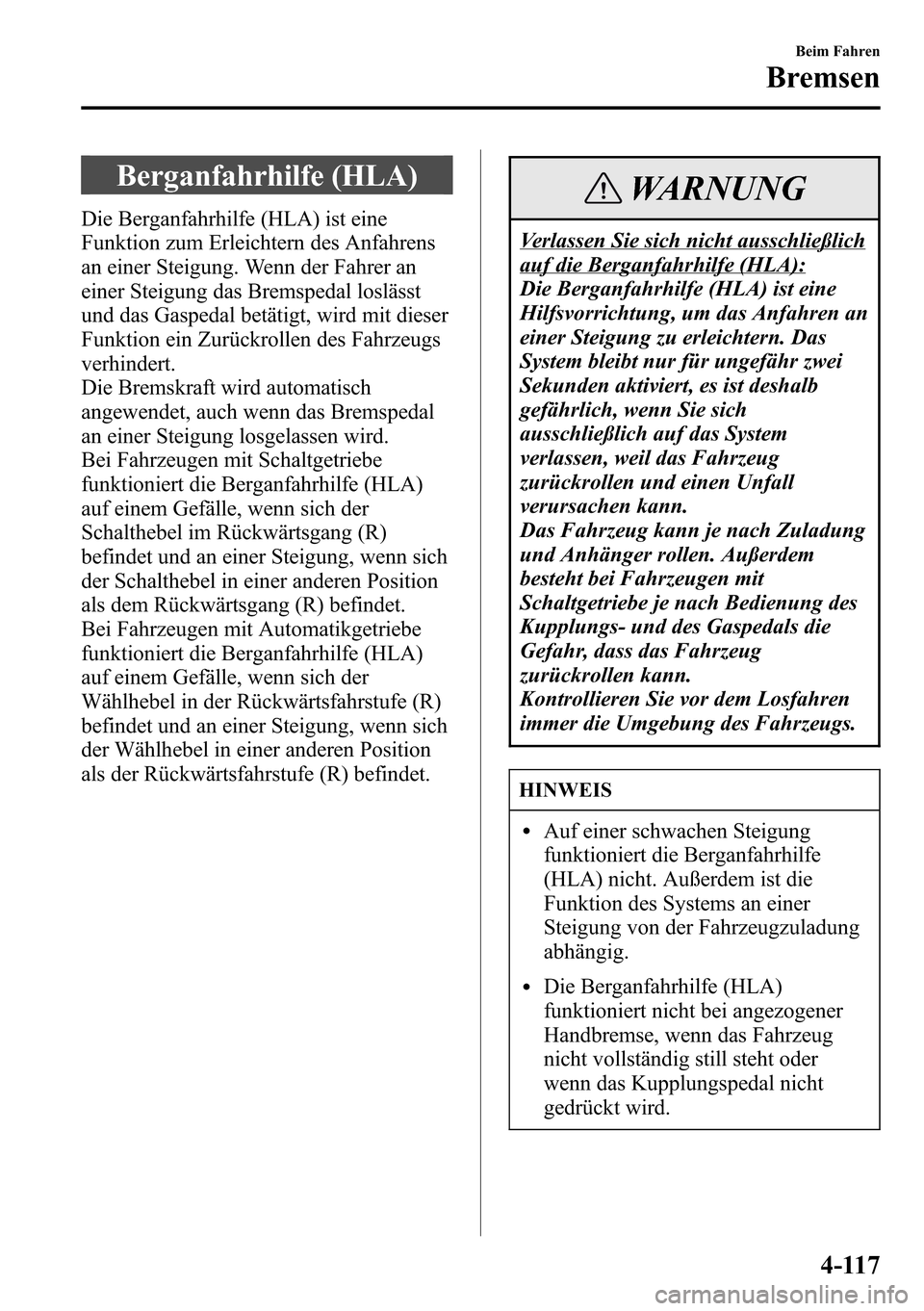

Berganfahrhilfe (HLA)
Die Berganfahrhilfe (HLA) ist eine
Funktion zum Erleichtern des Anfahrens
an einer Steigung. Wenn der Fahrer an
einer Steigung das Bremspedal loslässt
und das Gaspedal betätigt, wird mit dieser
Funktion ein Zurückrollen des Fahrzeugs
verhindert.
Die Bremskraft wird automatisch
angewendet, auch wenn das Bremspedal
an einer Steigung losgelassen wird.
Bei Fahrzeugen mit Schaltgetriebe
funktioniert die Berganfahrhilfe (HLA)
auf einem Gefälle, wenn sich der
Schalthebel im Rückwärtsgang (R)
befindet und an einer Steigung, wenn sich
der Schalthebel in einer anderen Position
als dem Rückwärtsgang (R) befindet.
Bei Fahrzeugen mit Automatikgetriebe
funktioniert die Berganfahrhilfe (HLA)
auf einem Gefälle, wenn sich der
Wählhebel in der Rückwärtsfahrstufe (R)
befindet und an einer Steigung, wenn sich
der Wählhebel in einer anderen Position
als der Rückwärtsfahrstufe (R) befindet.
WARNUNG
Verlassen Sie sich nicht ausschließlich
auf die Berganfahrhilfe (HLA):
Die Berganfahrhilfe (HLA) ist eine
Hilfsvorrichtung, um das Anfahren an
einer Steigung zu erleichtern. Das
System bleibt nur für ungefähr zwei
Sekunden aktiviert, es ist deshalb
gefährlich, wenn Sie sich
ausschließlich auf das System
verlassen, weil das Fahrzeug
zurückrollen und einen Unfall
verursachen kann.
Das Fahrzeug kann je nach Zuladung
und Anhänger rollen. Außerdem
besteht bei Fahrzeugen mit
Schaltgetriebe je nach Bedienung des
Kupplungs- und des Gaspedals die
Gefahr, dass das Fahrzeug
zurückrollen kann.
Kontrollieren Sie vor dem Losfahren
immer die Umgebung des Fahrzeugs.
HINWEIS
lAuf einer schwachen Steigung
funktioniert die Berganfahrhilfe
(HLA) nicht. Außerdem ist die
Funktion des Systems an einer
Steigung von der Fahrzeugzuladung
abhängig.
lDie Berganfahrhilfe (HLA)
funktioniert nicht bei angezogener
Handbremse, wenn das Fahrzeug
nicht vollständig still steht oder
wenn das Kupplungspedal nicht
gedrückt wird.
Beim Fahren
Bremsen
4-117

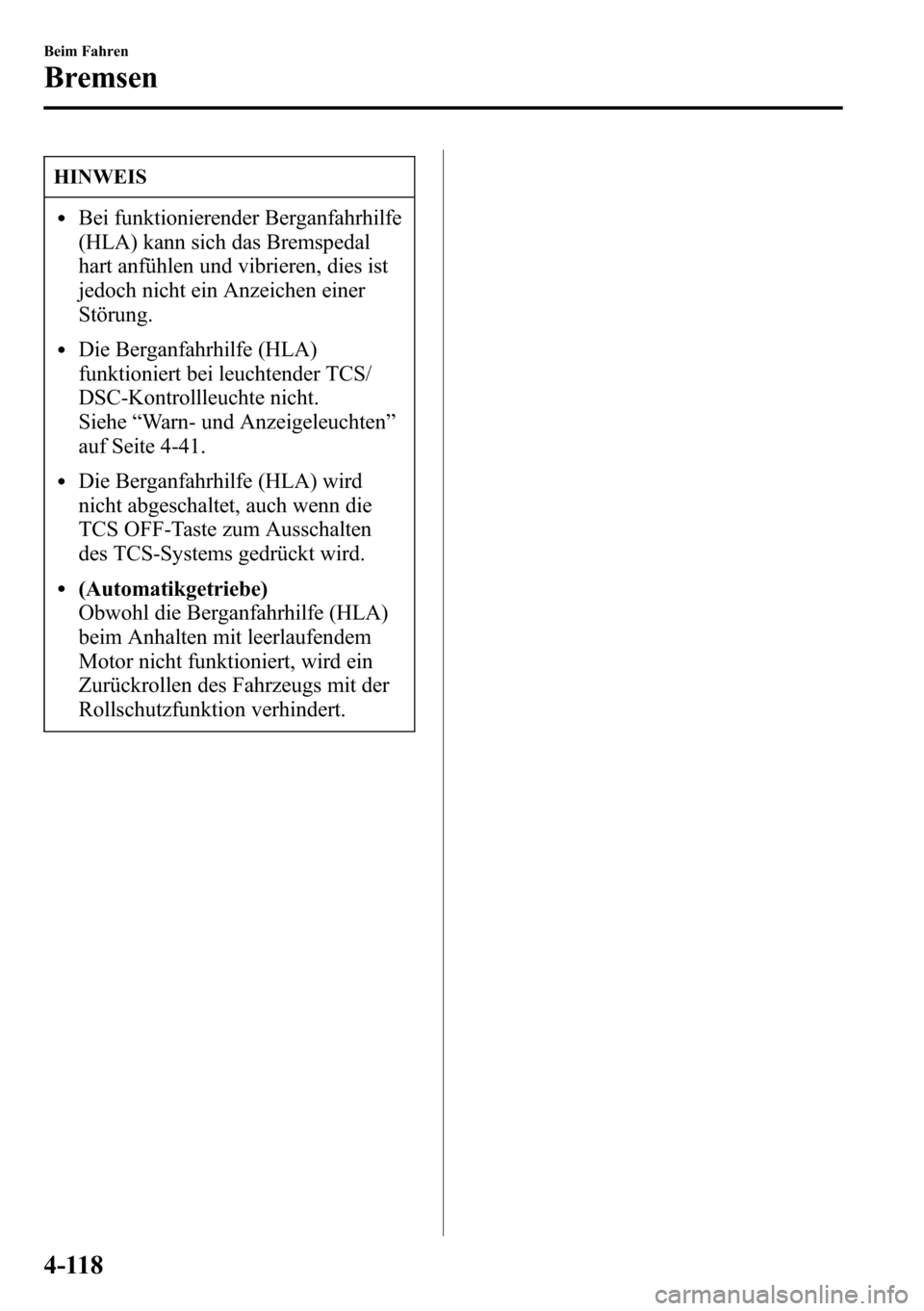

HINWEIS
lBei funktionierender Berganfahrhilfe
(HLA) kann sich das Bremspedal
hart anfühlen und vibrieren, dies ist
jedoch nicht ein Anzeichen einer
Störung.
lDie Berganfahrhilfe (HLA)
funktioniert bei leuchtender TCS/
DSC-Kontrollleuchte nicht.
Siehe“Warn- und Anzeigeleuchten”
auf Seite 4-41.
lDie Berganfahrhilfe (HLA) wird
nicht abgeschaltet, auch wenn die
TCS OFF-Taste zum Ausschalten
des TCS-Systems gedrückt wird.
l(Automatikgetriebe)
Obwohl die Berganfahrhilfe (HLA)
beim Anhalten mit leerlaufendem
Motor nicht funktioniert, wird ein
Zurückrollen des Fahrzeugs mit der
Rollschutzfunktion verhindert.
4-118
Beim Fahren
Bremsen

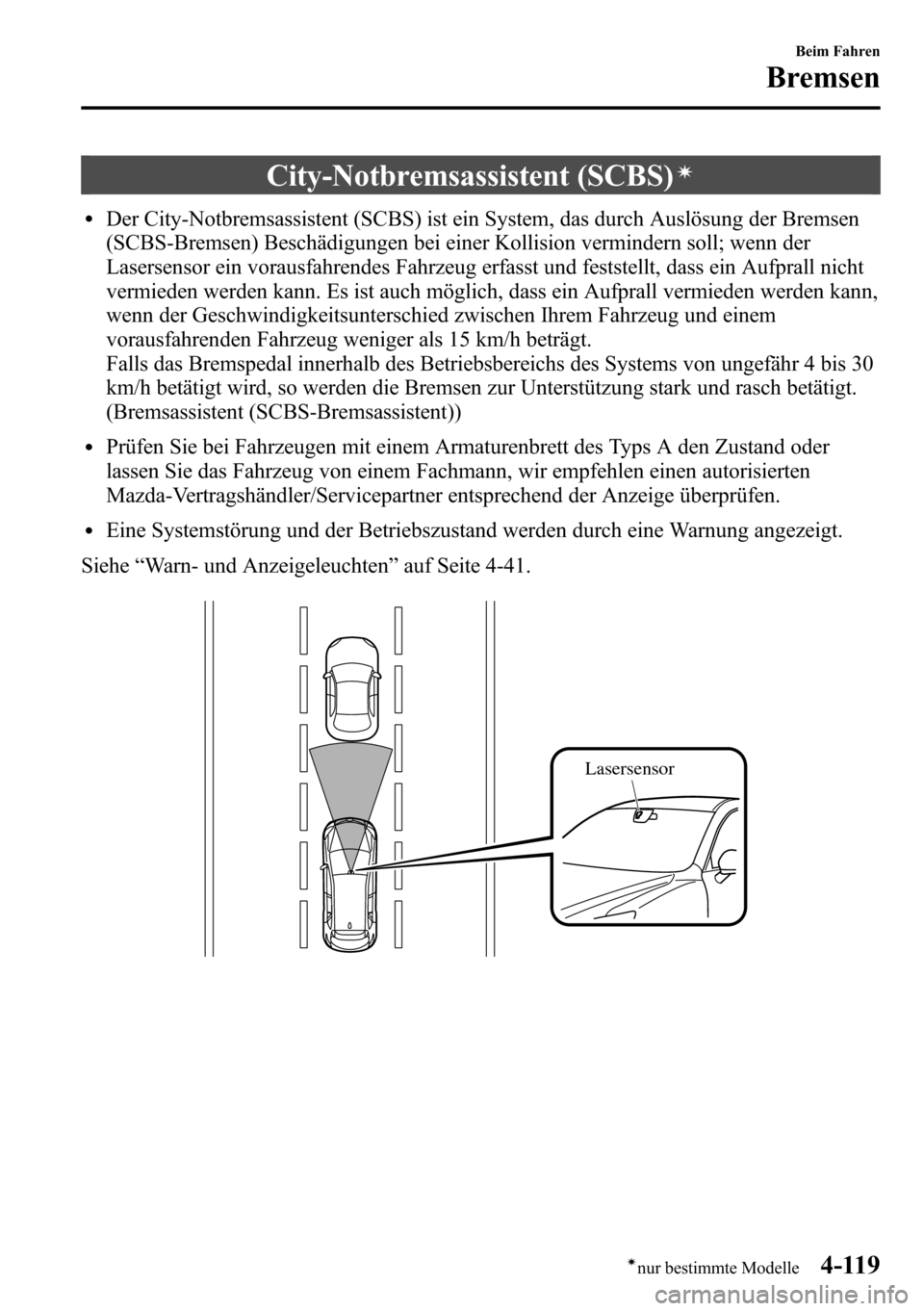

City-Notbremsassistent (SCBS)í
lDer City-Notbremsassistent (SCBS) ist ein System, das durch Auslösung der Bremsen
(SCBS-Bremsen) Beschädigungen bei einer Kollision vermindern soll; wenn der
Lasersensor ein vorausfahrendes Fahrzeug erfasst und feststellt, dass ein Aufprall nicht
vermieden werden kann. Es ist auch möglich, dass ein Aufprall vermieden werden kann,
wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und einem
vorausfahrenden Fahrzeug weniger als 15 km/h beträgt.
Falls das Bremspedal innerhalb des Betriebsbereichs des Systems von ungefähr 4 bis 30
km/h betätigt wird, so werden die Bremsen zur Unterstützung stark und rasch betätigt.
(Bremsassistent (SCBS-Bremsassistent))
lPrüfen Sie bei Fahrzeugen mit einem Armaturenbrett des Typs A den Zustand oder
lassen Sie das Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner entsprechend der Anzeige überprüfen.
lEine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe“Warn- und Anzeigeleuchten”auf Seite 4-41.
Lasersensor
Beim Fahren
Bremsen
4-119ínur bestimmte Modelle

WARNUNG
Auch mit einem City-Notbremsassistent (SCBS) müssen Sie immer auf eine sichere
Fahrweise bedacht sein:
Der City-Notbremsassistent (SCBS) kann keine Sicherheit bieten, wenn Sie
rücksichtslos oder zu schnell fahren, den Abstand zum vorausfahrenden Fahrzeug zu
klein halten oder beim Fahren auf nassen, schneebedeckten oder vereisten Straßen
Aquaplaning auftritt (Verlust der Reifenhaftung wegen eines Wasserfilms). Es besteht
die Gefahr eines Unfalls.
Verlassen Sie sich nicht vollständig auf den City-Notbremsassistenten (SCBS):lMit dem City-Notbremsassistent (SCBS) soll der Schaden im Falle einer Kollision
vermindert werden. Wenn bei zu großem Vertrauen auf das System das Gas- oder
das Bremspedal aus Versehen gedrückt wird, kann dadurch ein Unfall verursacht
werden.
lDer City-Notbremsassistent (SCBS) ist ein System, das in Abhängigkeit eines
vorausfahrenden Fahrzeugs anspricht. Das System vermag zweiräderige
Fahrzeuge oder Fußgänger nicht richtig zu erfassen.
lDer Lasersensor des City-Notbremsassistenten (SCBS) befindet sich in der Nähe
des Rückspiegels. Um einen fehlerfreien Betrieb des City-Notbremsassistenten
(SCBS) sicherzustellen, müssen Sie die folgenden
Vorsichtsmassnahmenbeachten.lBringen Sie in der Nähe des Lasersensors keine Kleber an der
Windschutzscheibe an (einschließlich durchsichtige Folien). Es ist sonst
möglich, dass der Lasersensor Fahrzeuge vor Ihrem Fahrzeug nicht richtig
erfassen kann und dadurch ein Unfall verursacht werden kann.
lDer Lasersensor darf nicht zerlegt werden.lFalls in der Nähe des Lasersensors Risse oder Beschädigungen durch
weggeschleuderte Steinchen festgestellt werden, sollten Sie den City-
Notbremsassistenten (SCBS) nicht mehr verwenden und das Fahrzeug sofort
von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner überprüfen lassen. Falls das Fahrzeug mit
Rissen oder Kratzern in der Windschutzscheibe in der Nähe des Lasersensors
weiter verwendet wird, kann durch eine irrtümliche Auslösung des Systems ein
Unfall verursacht werden.
Siehe“Ausschalten des City-Notbremsassistenten (SCBS)”auf Seite 4-125.
lWenden Sie sich für einen Austausch der Scheibenwischer oder der
Windschutzscheibe an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
4-120
Beim Fahren
Bremsen
