MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

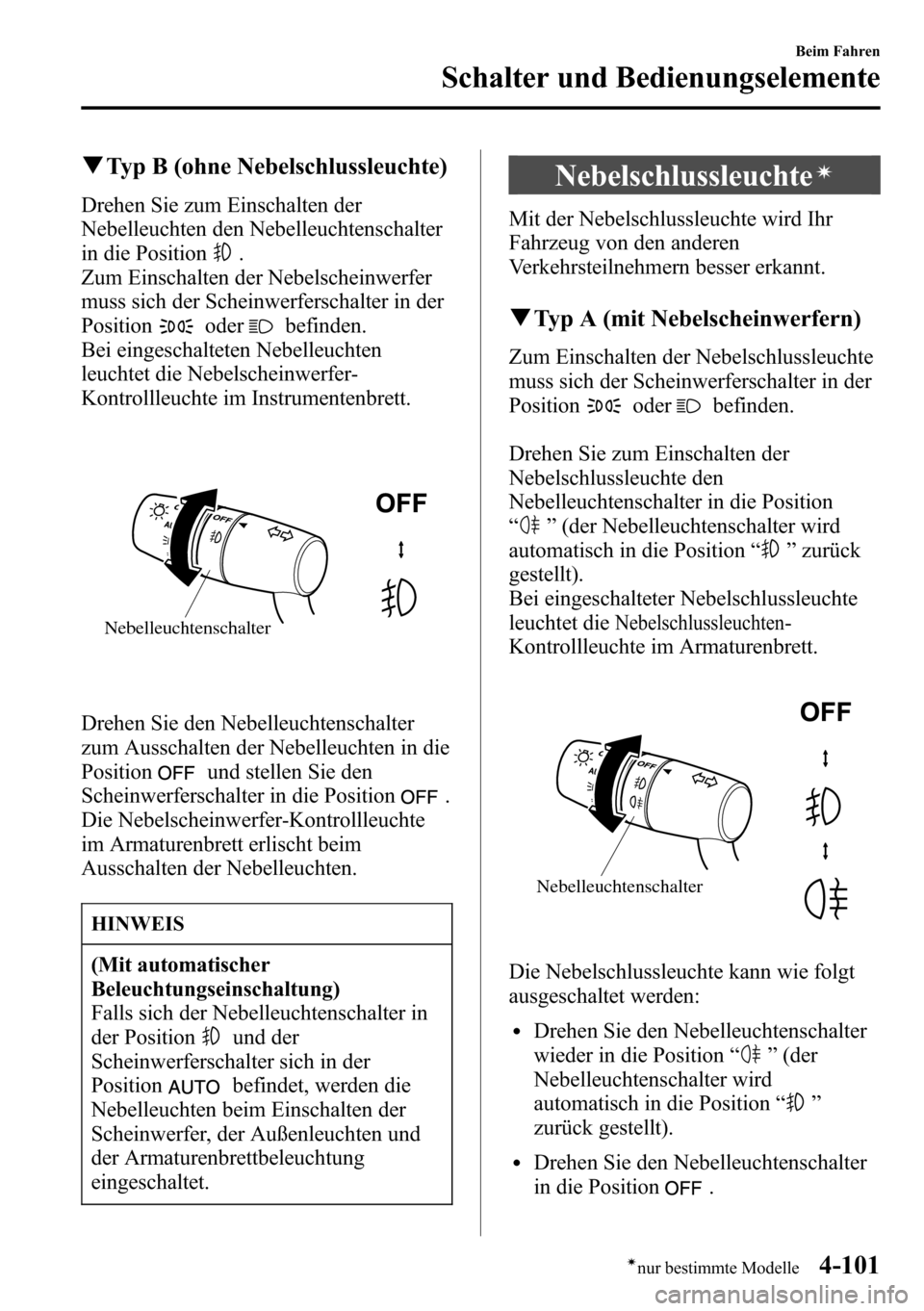

qTyp B (ohne Nebelschlussleuchte)
Drehen Sie zum Einschalten der
Nebelleuchten den Nebelleuchtenschalter
in die Position
.
Zum Einschalten der Nebelscheinwerfer
muss sich der Scheinwerferschalter in der
Position
oderbefinden.
Bei eingeschalteten Nebelleuchten
leuchtet die Nebelscheinwerfer-
Kontrollleuchte im Instrumentenbrett.
Nebelleuchtenschalter
Drehen Sie den Nebelleuchtenschalter
zum Ausschalten der Nebelleuchten in die
Position
und stellen Sie den
Scheinwerferschalter in die Position
.
Die Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelleuchten.
HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Nebelleuchtenschalter in
der Position
und der
Scheinwerferschalter sich in der
Position
befindet, werden die
Nebelleuchten beim Einschalten der
Scheinwerfer, der Außenleuchten und
der Armaturenbrettbeleuchtung
eingeschaltet.
Nebelschlussleuchteí
Mit der Nebelschlussleuchte wird Ihr
Fahrzeug von den anderen
Verkehrsteilnehmern besser erkannt.
qTyp A (mit Nebelscheinwerfern)
Zum Einschalten der Nebelschlussleuchte
muss sich der Scheinwerferschalter in der
Position
oderbefinden.
Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter wird
automatisch in die Position“
”zurück
gestellt).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.
Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:
lDrehen Sie den Nebelleuchtenschalter
wieder in die Position“
”(der
Nebelleuchtenschalter wird
automatisch in die Position“
”
zurück gestellt).
lDrehen Sie den Nebelleuchtenschalter
in die Position
.
Beim Fahren
Schalter und Bedienungselemente
4-101ínur bestimmte Modelle

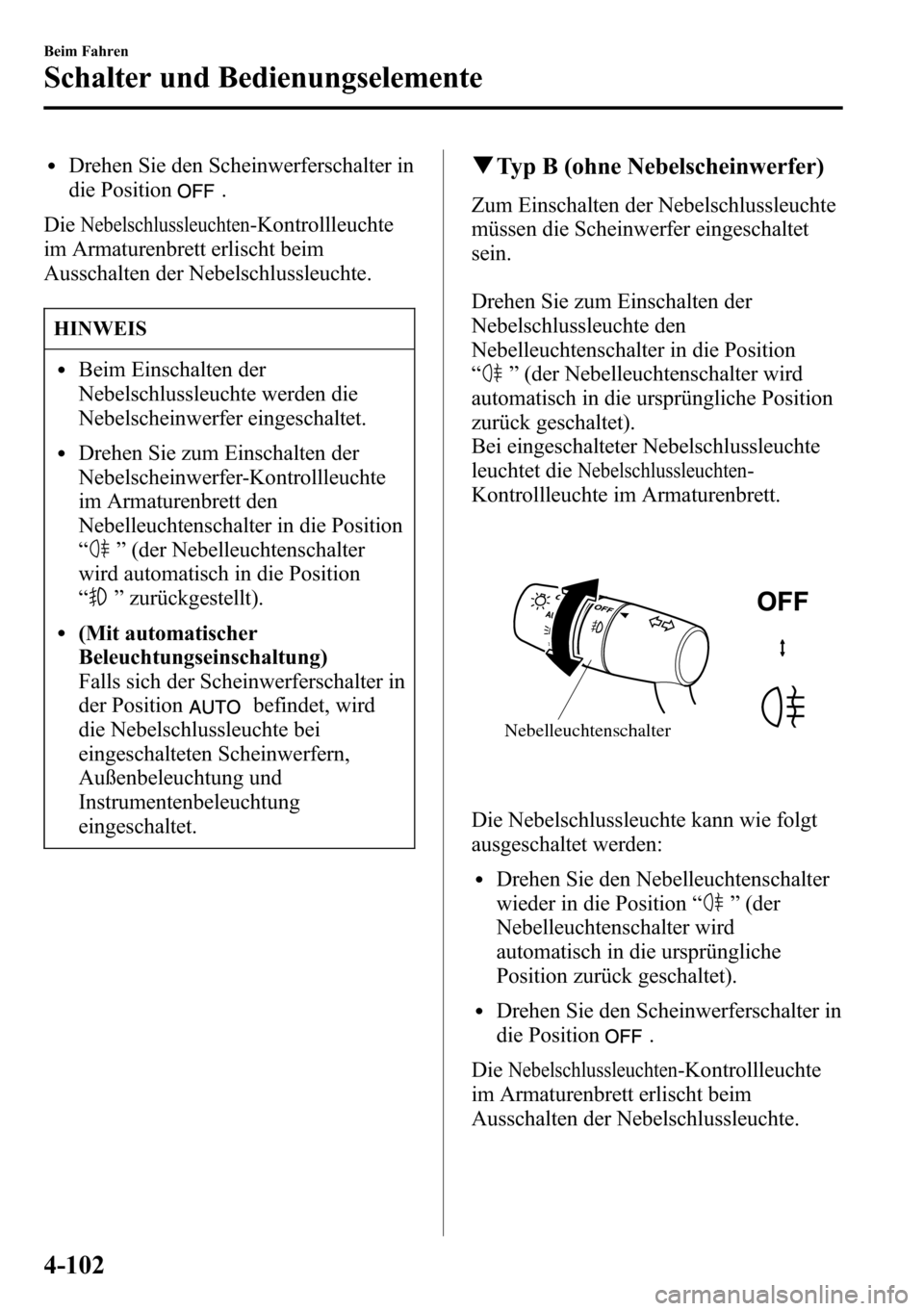

lDrehen Sie den Scheinwerferschalter in
die Position
.
Die
Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
HINWEIS
lBeim Einschalten der
Nebelschlussleuchte werden die
Nebelscheinwerfer eingeschaltet.
lDrehen Sie zum Einschalten der
Nebelscheinwerfer-Kontrollleuchte
im Armaturenbrett den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter
wird automatisch in die Position
“
”zurückgestellt).
l(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
befindet, wird
die Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung
eingeschaltet.
qTyp B (ohne Nebelscheinwerfer)
Zum Einschalten der Nebelschlussleuchte
müssen die Scheinwerfer eingeschaltet
sein.
Drehen Sie zum Einschalten der
Nebelschlussleuchte den
Nebelleuchtenschalter in die Position
“
”(der Nebelleuchtenschalter wird
automatisch in die ursprüngliche Position
zurück geschaltet).
Bei eingeschalteter Nebelschlussleuchte
leuchtet die
Nebelschlussleuchten-
Kontrollleuchte im Armaturenbrett.
Nebelleuchtenschalter
Die Nebelschlussleuchte kann wie folgt
ausgeschaltet werden:
lDrehen Sie den Nebelleuchtenschalter
wieder in die Position“
”(der
Nebelleuchtenschalter wird
automatisch in die ursprüngliche
Position zurück geschaltet).
lDrehen Sie den Scheinwerferschalter in
die Position
.
Die
Nebelschlussleuchten-Kontrollleuchte
im Armaturenbrett erlischt beim
Ausschalten der Nebelschlussleuchte.
4-102
Beim Fahren
Schalter und Bedienungselemente

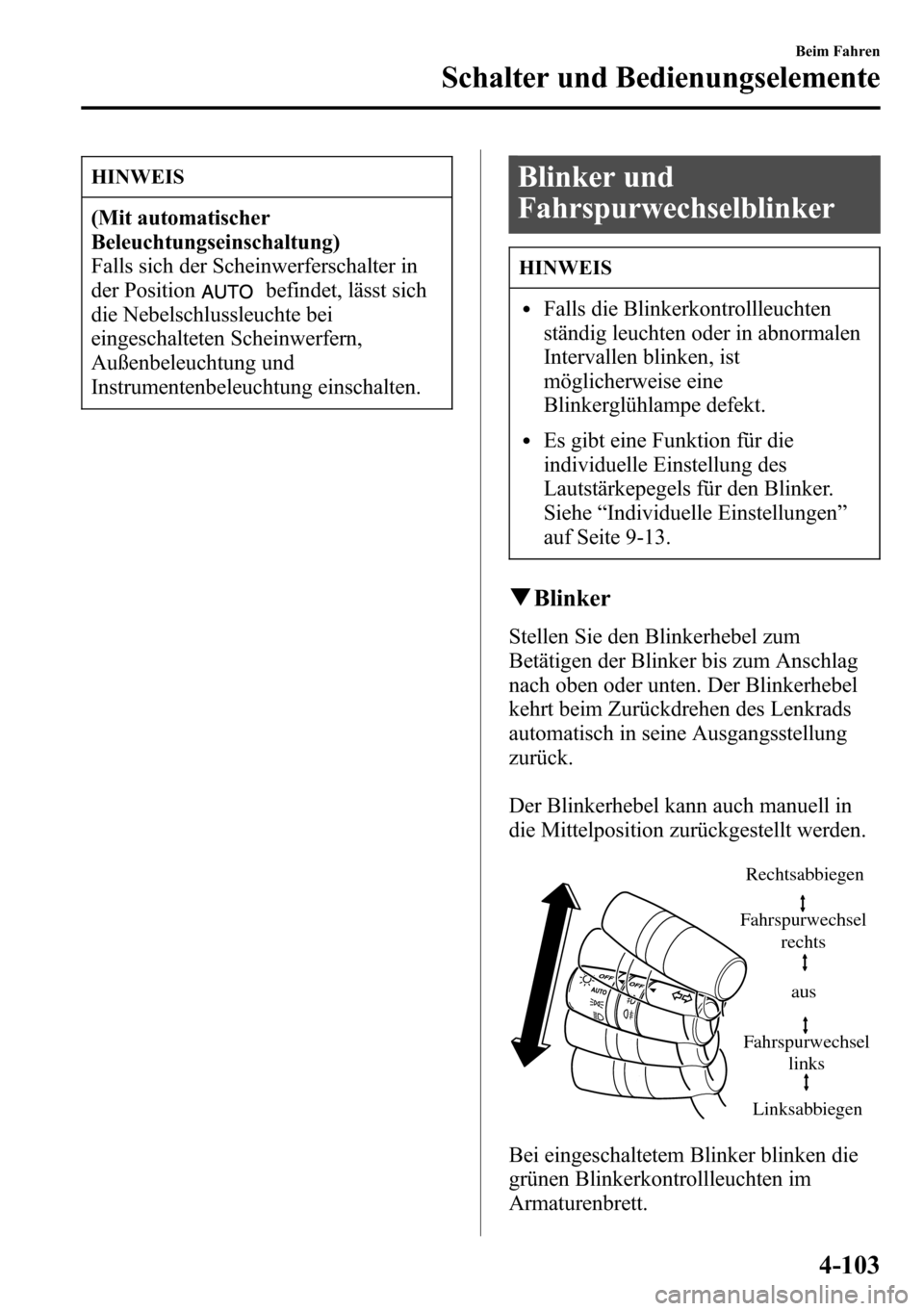

HINWEIS
(Mit automatischer
Beleuchtungseinschaltung)
Falls sich der Scheinwerferschalter in
der Position
befindet, lässt sich
die Nebelschlussleuchte bei
eingeschalteten Scheinwerfern,
Außenbeleuchtung und
Instrumentenbeleuchtung einschalten.
Blinker und
Fahrspurwechselblinker
HINWEIS
lFalls die Blinkerkontrollleuchten
ständig leuchten oder in abnormalen
Intervallen blinken, ist
möglicherweise eine
Blinkerglühlampe defekt.
lEs gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für den Blinker.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qBlinker
Stellen Sie den Blinkerhebel zum
Betätigen der Blinker bis zum Anschlag
nach oben oder unten. Der Blinkerhebel
kehrt beim Zurückdrehen des Lenkrads
automatisch in seine Ausgangsstellung
zurück.
Der Blinkerhebel kann auch manuell in
die Mittelposition zurückgestellt werden.
Rechtsabbiegen
Linksabbiegen Fahrspurwechsel
rechts
Fahrspurwechsel
linksaus
Bei eingeschaltetem Blinker blinken die
grünen Blinkerkontrollleuchten im
Armaturenbrett.
Beim Fahren
Schalter und Bedienungselemente
4-103

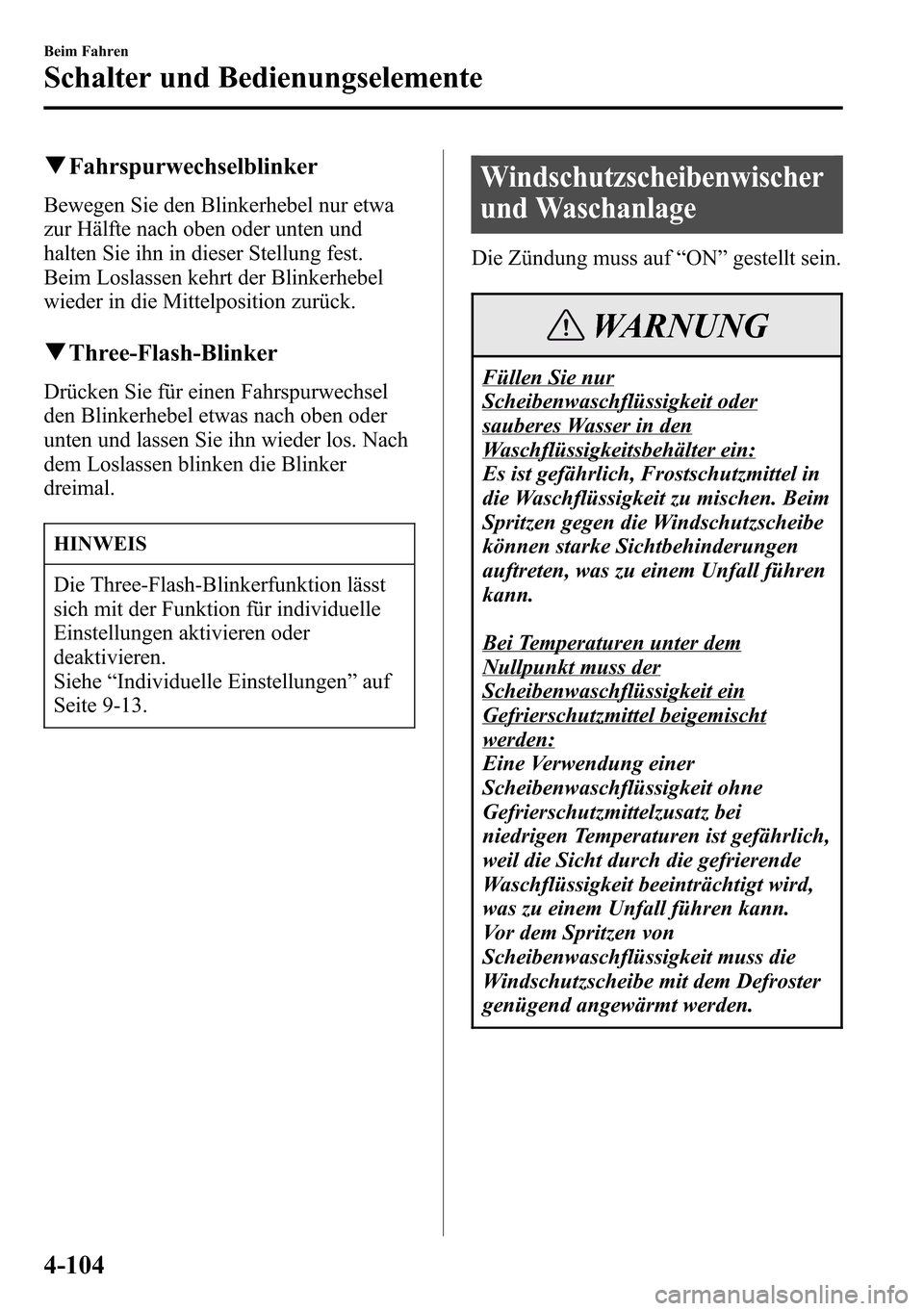

qFahrspurwechselblinker
Bewegen Sie den Blinkerhebel nur etwa
zur Hälfte nach oben oder unten und
halten Sie ihn in dieser Stellung fest.
Beim Loslassen kehrt der Blinkerhebel
wieder in die Mittelposition zurück.
qThree-Flash-Blinker
Drücken Sie für einen Fahrspurwechsel
den Blinkerhebel etwas nach oben oder
unten und lassen Sie ihn wieder los. Nach
dem Loslassen blinken die Blinker
dreimal.
HINWEIS
Die Three-Flash-Blinkerfunktion lässt
sich mit der Funktion für individuelle
Einstellungen aktivieren oder
deaktivieren.
Siehe“Individuelle Einstellungen”auf
Seite 9-13.
Windschutzscheibenwischer
und Waschanlage
Die Zündung muss auf“ON”gestellt sein.
WARNUNG
Füllen Sie nur
Scheibenwaschflüssigkeit oder
sauberes Wasser in den
Waschflüssigkeitsbehälter ein:
Es ist gefährlich, Frostschutzmittel in
die Waschflüssigkeit zu mischen. Beim
Spritzen gegen die Windschutzscheibe
können starke Sichtbehinderungen
auftreten, was zu einem Unfall führen
kann.
Bei Temperaturen unter dem
Nullpunkt muss der
Scheibenwaschflüssigkeit ein
Gefrierschutzmittel beigemischt
werden:
Eine Verwendung einer
Scheibenwaschflüssigkeit ohne
Gefrierschutzmittelzusatz bei
niedrigen Temperaturen ist gefährlich,
weil die Sicht durch die gefrierende
Waschflüssigkeit beeinträchtigt wird,
was zu einem Unfall führen kann.
Vor dem Spritzen von
Scheibenwaschflüssigkeit muss die
Windschutzscheibe mit dem Defroster
genügend angewärmt werden.
4-104
Beim Fahren
Schalter und Bedienungselemente

HINWEIS
Weil die Scheibenwischer durch Schnee
und Eis blockiert werden können, ist
der Scheibenwischermotor gegen
Beschädigung, Überhitzen oder
Brandausbruch durch einen
Überlastungsschutz geschützt. Beim
Ansprechen des Überlastungsschutzes
wird der Scheibenwischerbetrieb für ca.
5 Minuten unterbrochen.
Schalten Sie in diesem Fall den
Scheibenwischerschalter aus und halten
Sie das Fahrzeug am Straßenrand an.
Wenn Sie die Scheibenwischer nach ca.
5 Minuten wieder einschalten, sollten
sie normal funktionieren. Falls nicht,
müssen Sie so rasch wie möglich einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, aufsuchen. Halten Sie
das Fahrzeug am Straßenrand an.
Warten Sie bis das Wetter besser wird,
bevor Sie mit funktionslosen
Scheibenwischern fahren.
qWindschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.
Mit Intervallscheibenwischer
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Wischertakt (Nebel)
Intervallbetrieb
niedrige Drehzahl
hohe Drehzahl
Mit automatischer Wischerregelung
Beim Fahren
Schalter und Bedienungselemente
4-105

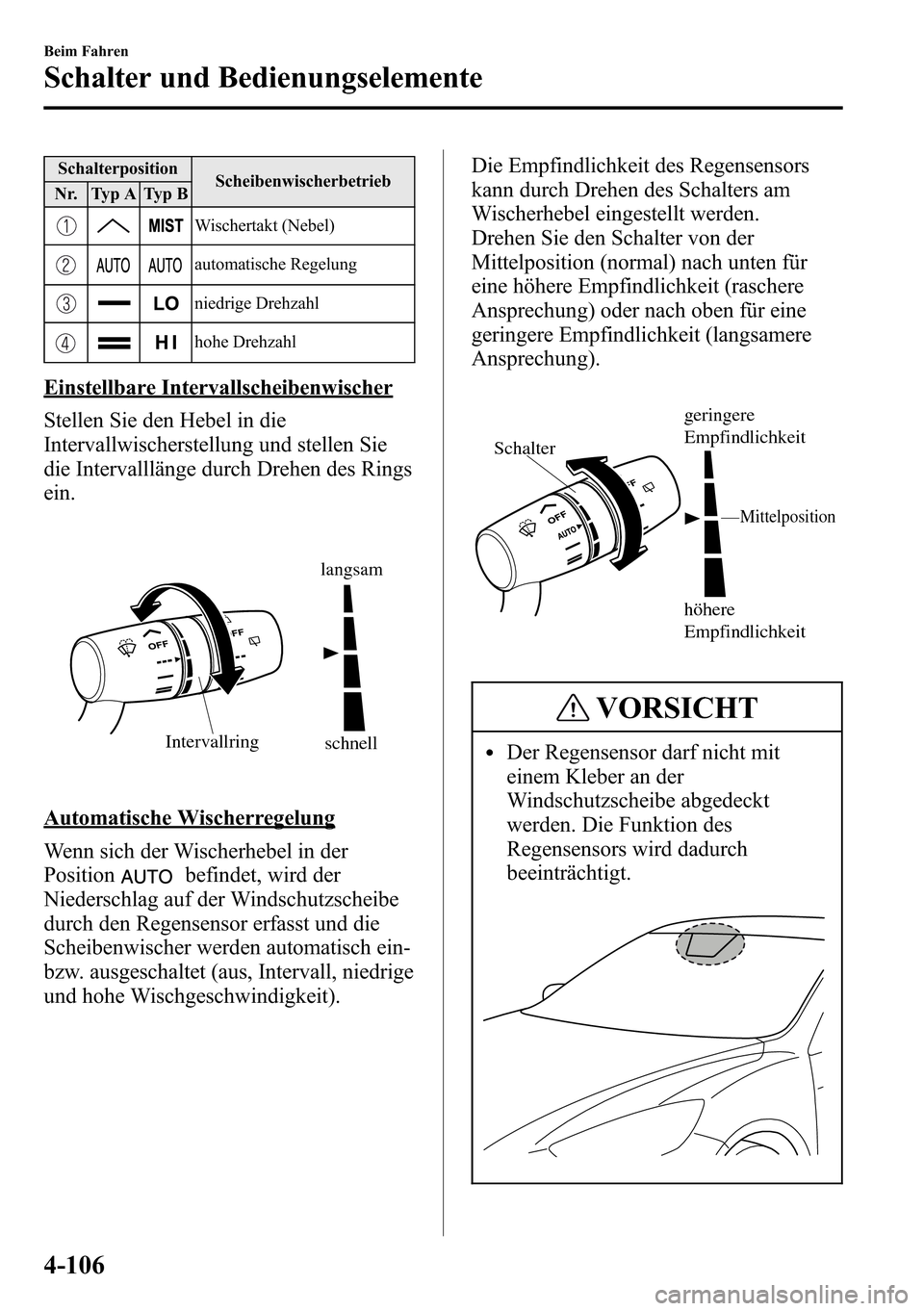

Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Wischertakt (Nebel)
automatische Regelung
niedrige Drehzahl
hohe Drehzahl
Einstellbare Intervallscheibenwischer
Stellen Sie den Hebel in die
Intervallwischerstellung und stellen Sie
die Intervalllänge durch Drehen des Rings
ein.
Intervallringschnell
langsam
Automatische Wischerregelung
Wenn sich der Wischerhebel in der
Position
befindet, wird der
Niederschlag auf der Windschutzscheibe
durch den Regensensor erfasst und die
Scheibenwischer werden automatisch ein-
bzw. ausgeschaltet (aus, Intervall, niedrige
und hohe Wischgeschwindigkeit).Die Empfindlichkeit des Regensensors
kann durch Drehen des Schalters am
Wischerhebel eingestellt werden.
Drehen Sie den Schalter von der
Mittelposition (normal) nach unten für
eine höhere Empfindlichkeit (raschere
Ansprechung) oder nach oben für eine
geringere Empfindlichkeit (langsamere
Ansprechung).
höhere
Empfindlichkeit
geringere
Empfindlichkeit
Schalter
Mittelposition
VORSICHT
lDer Regensensor darf nicht mit
einem Kleber an der
Windschutzscheibe abgedeckt
werden. Die Funktion des
Regensensors wird dadurch
beeinträchtigt.
4-106
Beim Fahren
Schalter und Bedienungselemente

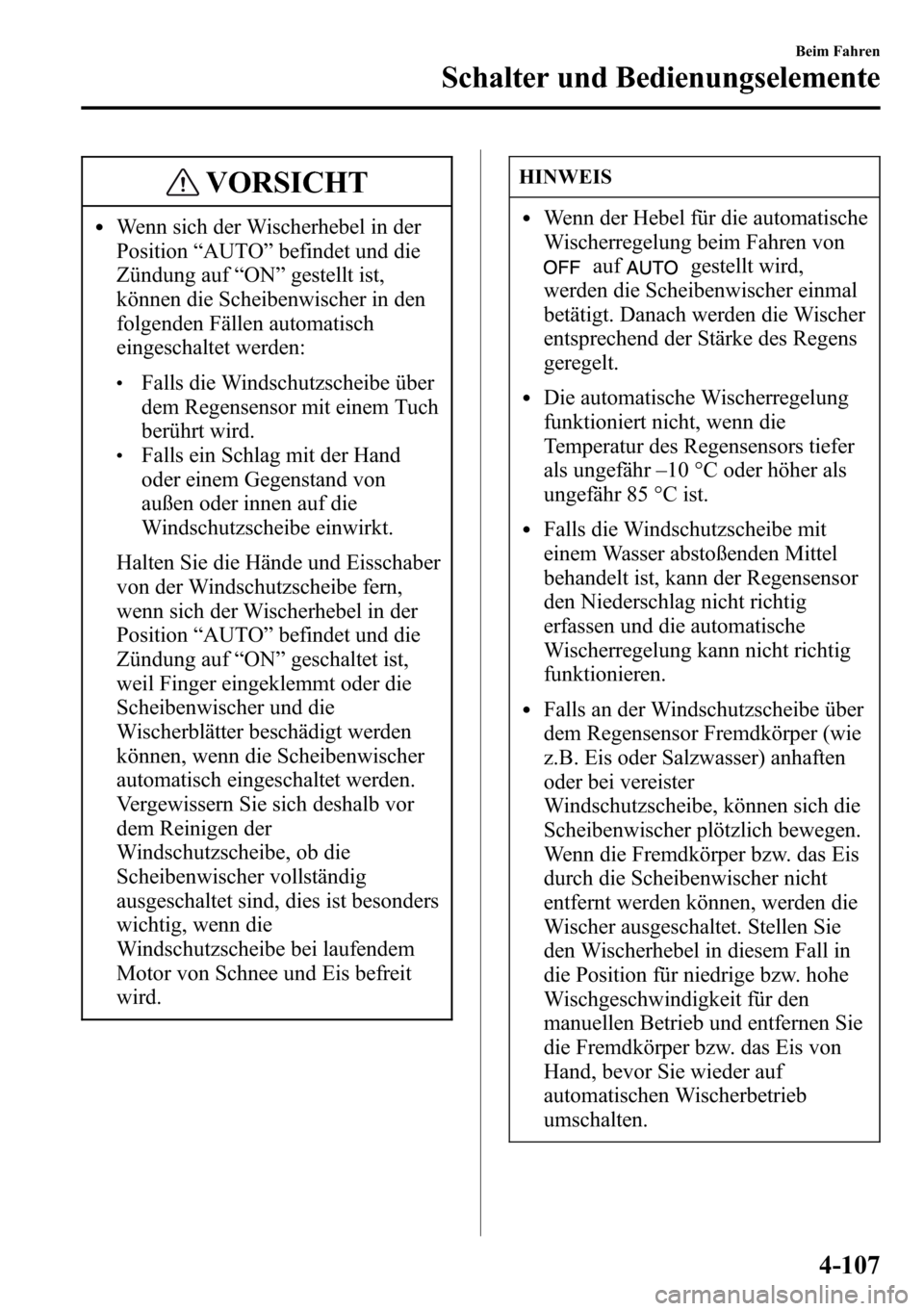

VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
HINWEIS
lWenn der Hebel für die automatische
Wischerregelung beim Fahren von
aufgestellt wird,
werden die Scheibenwischer einmal
betätigt. Danach werden die Wischer
entsprechend der Stärke des Regens
geregelt.
lDie automatische Wischerregelung
funktioniert nicht, wenn die
Temperatur des Regensensors tiefer
als ungefähr_
10 °C oder höher als
ungefähr 85 °C ist.
lFalls die Windschutzscheibe mit
einem Wasser abstoßenden Mittel
behandelt ist, kann der Regensensor
den Niederschlag nicht richtig
erfassen und die automatische
Wischerregelung kann nicht richtig
funktionieren.
lFalls an der Windschutzscheibe über
dem Regensensor Fremdkörper (wie
z.B. Eis oder Salzwasser) anhaften
oder bei vereister
Windschutzscheibe, können sich die
Scheibenwischer plötzlich bewegen.
Wenn die Fremdkörper bzw. das Eis
durch die Scheibenwischer nicht
entfernt werden können, werden die
Wischer ausgeschaltet. Stellen Sie
den Wischerhebel in diesem Fall in
die Position für niedrige bzw. hohe
Wischgeschwindigkeit für den
manuellen Betrieb und entfernen Sie
die Fremdkörper bzw. das Eis von
Hand, bevor Sie wieder auf
automatischen Wischerbetrieb
umschalten.
Beim Fahren
Schalter und Bedienungselemente
4-107

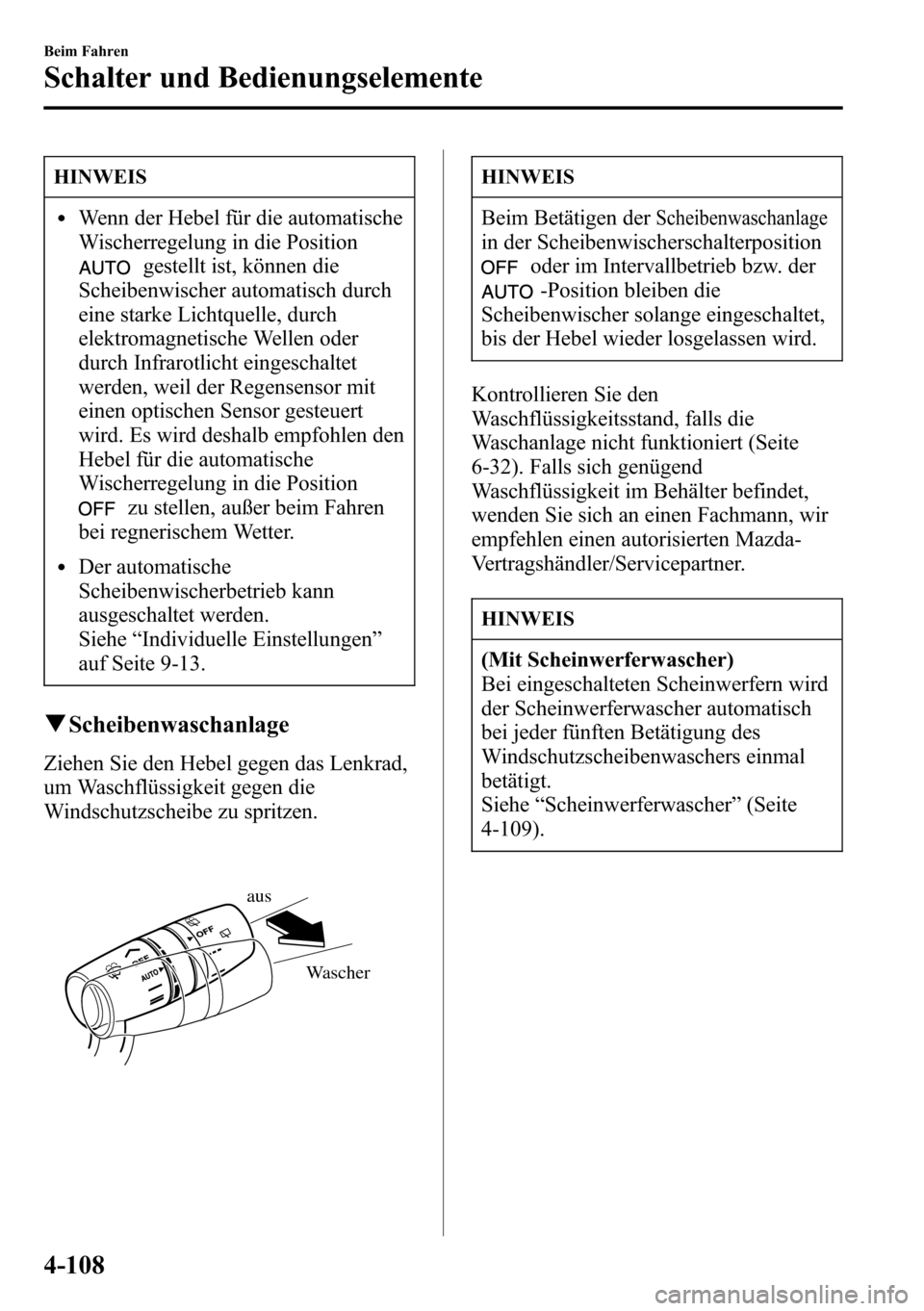

HINWEIS
lWenn der Hebel für die automatische
Wischerregelung in die Position
gestellt ist, können die
Scheibenwischer automatisch durch
eine starke Lichtquelle, durch
elektromagnetische Wellen oder
durch Infrarotlicht eingeschaltet
werden, weil der Regensensor mit
einen optischen Sensor gesteuert
wird. Es wird deshalb empfohlen den
Hebel für die automatische
Wischerregelung in die Position
zu stellen, außer beim Fahren
bei regnerischem Wetter.
lDer automatische
Scheibenwischerbetrieb kann
ausgeschaltet werden.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qScheibenwaschanlage
Ziehen Sie den Hebel gegen das Lenkrad,
um Waschflüssigkeit gegen die
Windschutzscheibe zu spritzen.
Wascher aus
HINWEIS
Beim Betätigen derScheibenwaschanlage
in der Scheibenwischerschalterposition
oder im Intervallbetrieb bzw. der
-Position bleiben die
Scheibenwischer solange eingeschaltet,
bis der Hebel wieder losgelassen wird.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-32). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
(Mit Scheinwerferwascher)
Bei eingeschalteten Scheinwerfern wird
der Scheinwerferwascher automatisch
bei jeder fünften Betätigung des
Windschutzscheibenwaschers einmal
betätigt.
Siehe“Scheinwerferwascher”(Seite
4-109).
4-108
Beim Fahren
Schalter und Bedienungselemente

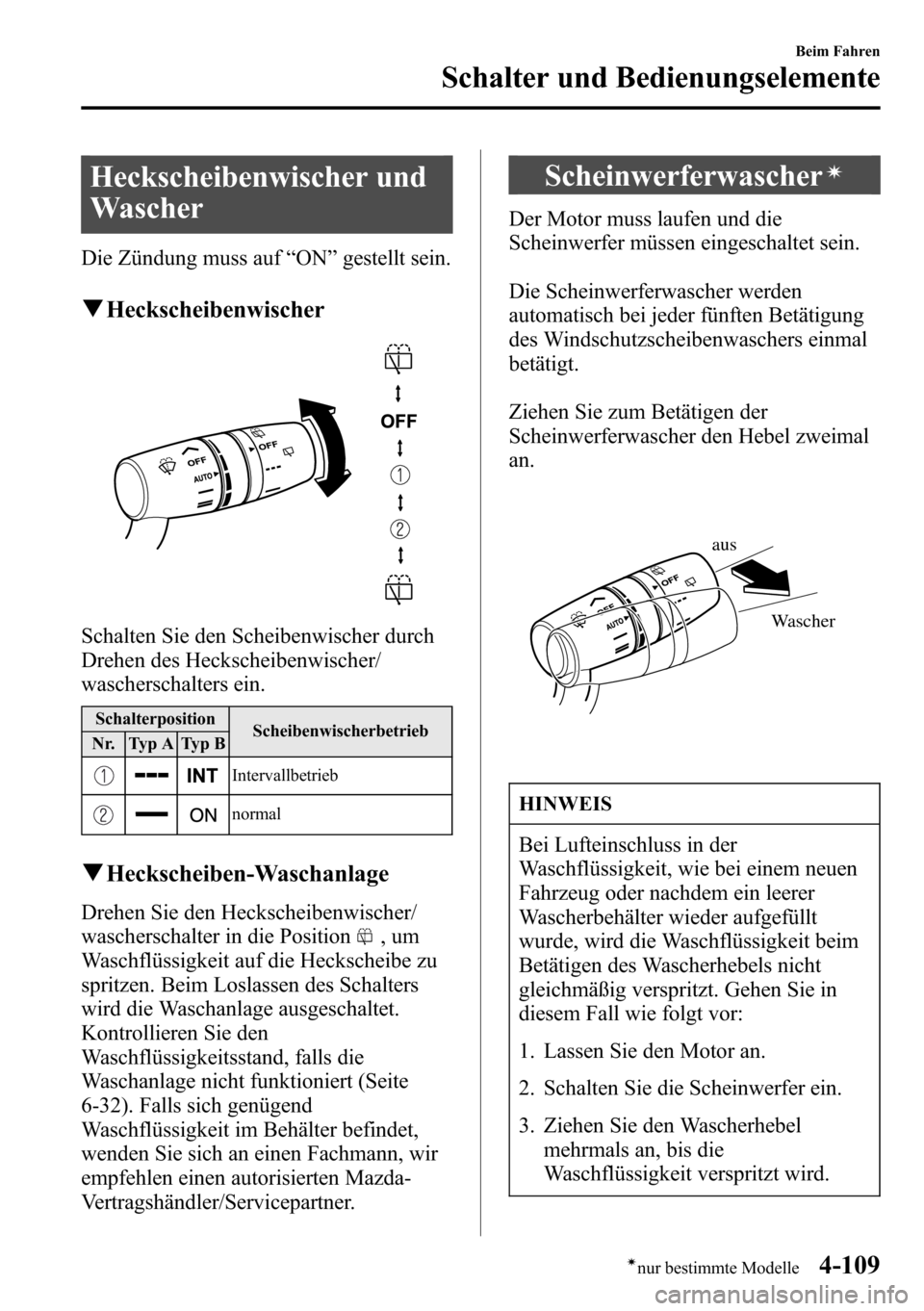

Heckscheibenwischer und
Wascher
Die Zündung muss auf“ON”gestellt sein.
qHeckscheibenwischer
Schalten Sie den Scheibenwischer durch
Drehen des Heckscheibenwischer/
wascherschalters ein.
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Intervallbetrieb
normal
qHeckscheiben-Waschanlage
Drehen Sie den Heckscheibenwischer/
wascherschalter in die Position
,um
Waschflüssigkeit auf die Heckscheibe zu
spritzen. Beim Loslassen des Schalters
wird die Waschanlage ausgeschaltet.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-32). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Scheinwerferwascherí
Der Motor muss laufen und die
Scheinwerfer müssen eingeschaltet sein.
Die Scheinwerferwascher werden
automatisch bei jeder fünften Betätigung
des Windschutzscheibenwaschers einmal
betätigt.
Ziehen Sie zum Betätigen der
Scheinwerferwascher den Hebel zweimal
an.
Wascher aus
HINWEIS
Bei Lufteinschluss in der
Waschflüssigkeit, wie bei einem neuen
Fahrzeug oder nachdem ein leerer
Wascherbehälter wieder aufgefüllt
wurde, wird die Waschflüssigkeit beim
Betätigen des Wascherhebels nicht
gleichmäßig verspritzt. Gehen Sie in
diesem Fall wie folgt vor:
1. Lassen Sie den Motor an.
2. Schalten Sie die Scheinwerfer ein.
3. Ziehen Sie den Wascherhebel
mehrmals an, bis die
Waschflüssigkeit verspritzt wird.
Beim Fahren
Schalter und Bedienungselemente
4-109ínur bestimmte Modelle

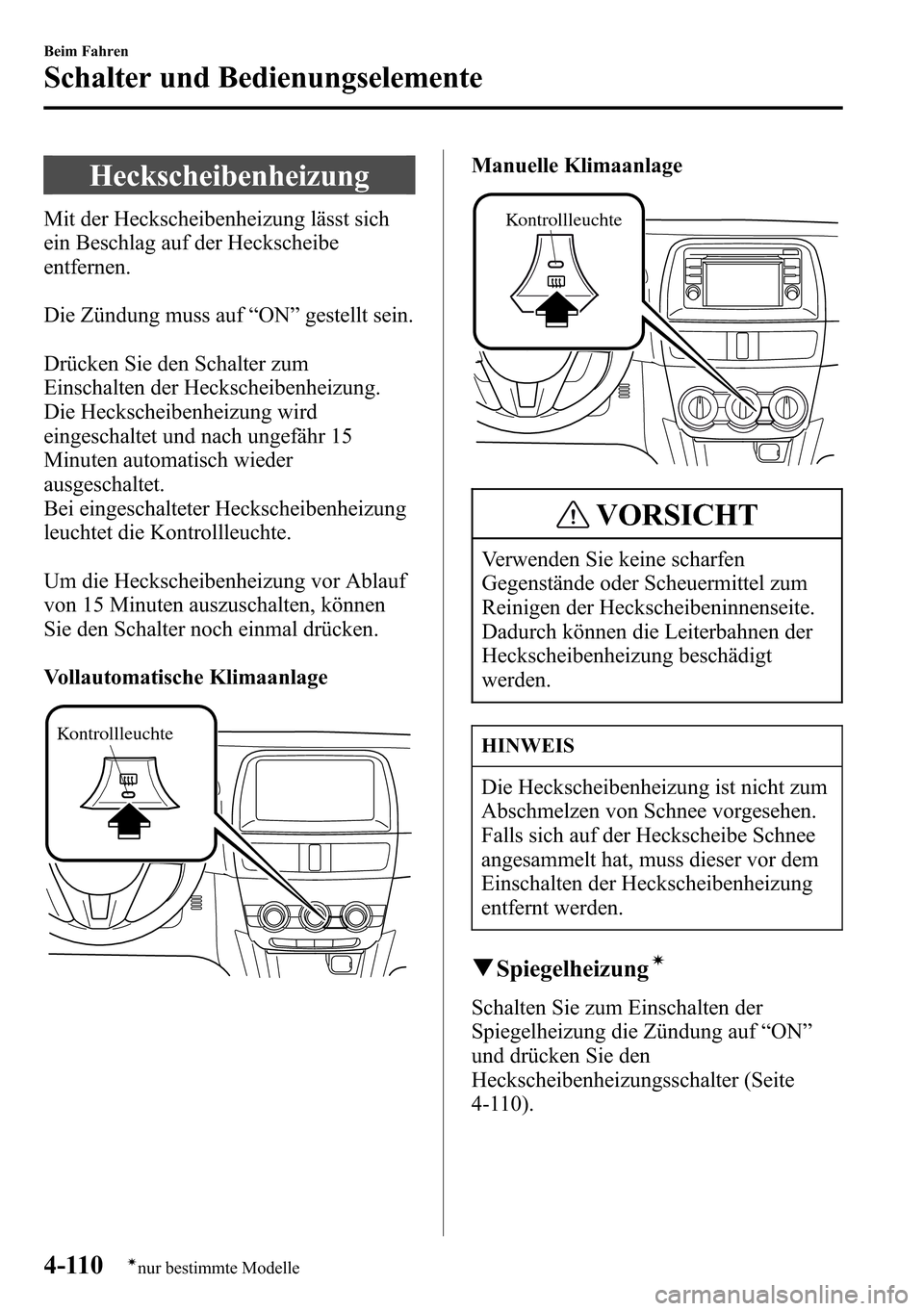

Heckscheibenheizung
Mit der Heckscheibenheizung lässt sich
ein Beschlag auf der Heckscheibe
entfernen.
Die Zündung muss auf“ON”gestellt sein.
Drücken Sie den Schalter zum
Einschalten der Heckscheibenheizung.
Die Heckscheibenheizung wird
eingeschaltet und nach ungefähr 15
Minuten automatisch wieder
ausgeschaltet.
Bei eingeschalteter Heckscheibenheizung
leuchtet die Kontrollleuchte.
Um die Heckscheibenheizung vor Ablauf
von 15 Minuten auszuschalten, können
Sie den Schalter noch einmal drücken.
Vollautomatische Klimaanlage
Kontrollleuchte
Manuelle Klimaanlage
Kontrollleuchte
VORSICHT
Verwenden Sie keine scharfen
Gegenstände oder Scheuermittel zum
Reinigen der Heckscheibeninnenseite.
Dadurch können die Leiterbahnen der
Heckscheibenheizung beschädigt
werden.
HINWEIS
Die Heckscheibenheizung ist nicht zum
Abschmelzen von Schnee vorgesehen.
Falls sich auf der Heckscheibe Schnee
angesammelt hat, muss dieser vor dem
Einschalten der Heckscheibenheizung
entfernt werden.
qSpiegelheizungí
Schalten Sie zum Einschalten der
Spiegelheizung die Zündung auf“ON”
und drücken Sie den
Heckscheibenheizungsschalter (Seite
4-110).
4-110
Beim Fahren
ínur bestimmte Modelle
Schalter und Bedienungselemente
