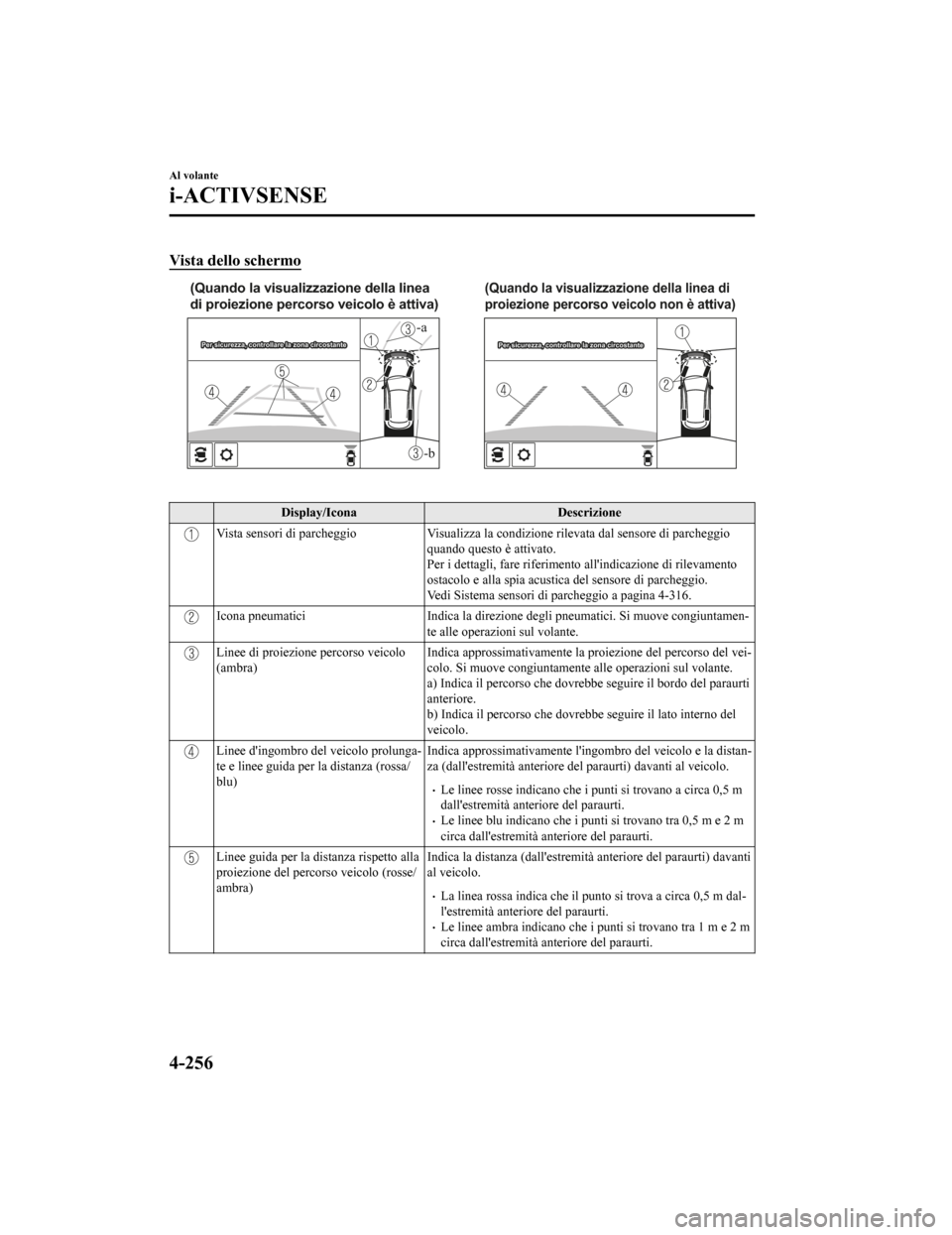

Vista dello schermo
-b
-a
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/IconaDescrizione
Vista sensori di parcheggioVisualizza la condizione rilevata dal sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-316.
Icona pneumatici Indica la direzione degli pneumatici. Si muove congiuntamen‐
te alle operazioni sul volante.
Linee di proiezione percorso veicolo
(ambra) Indica approssimativamente la pr
oiezione del percorso del vei‐
colo. Si muove congiuntamente alle operazioni sul volante.
a) Indica il percorso che dovrebbe seguire il bordo del paraurt i
anteriore.
b) Indica il percorso che dovrebbe seguire il lato interno del
veicolo.
Linee d'ingombro del veicolo prolunga‐
te e linee guida per la distanza (rossa/
blu) Indica approssimativamente l'ing
ombro del veicolo e la distan‐
za (dall'estremità anteriore del paraurti) davanti al veicolo.
•Le linee rosse indicano che i pu nti si trovano a circa 0,5 m
dall'estremità anteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità anteriore del paraurti.
Linee guida per la distanza rispetto alla
proiezione del percorso veicolo (rosse/
ambra) Indica la distanza (dall'estremità
anteriore del paraurti) davanti
al veicolo.
•La linea rossa indica che il punto si trova a circa 0,5 m dal‐
l'estremità anteriore del paraurti.
•Le linee ambra indicano che i pu nti si trovano tra 1 m e 2 m
circa dall'estremità anteriore del paraurti.
Al volante
i-ACTIVSENSE
4-256
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

AV V E R T E N Z A
Il range di rilevamento del sensore di parcheggio è soggetto a limitazioni. Per esempio, gli
ostacoli in avvicinamento dal lato e gli oggetti bassi potrebbero non essere rilevati. Verificare
sempre visivamente le condiz ioni di sicurezza intorno al veicolo durante la guida.
Per i dettagli, fare riferimento al l'indicazione di rilevamento ostacolo e alla spia acustica del
sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-316.
NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Opzioni personalizzate a pagina 9-15.
Come utilizzare la funz ione linea di proiezione percorso veicol o
(Condizione reale)
(Visualizzazione schermo)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Assicurarsi che non ci siano ostacoli entro le linee di proiezi one percorso veicolo.
Guidare il veicolo in marcia ava nti mentre si sterza il volante in modo che non si inseriscano
ostacoli entro le linee di p roiezione percorso veicolo.
Al volante
i-ACTIVSENSE
4-257
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

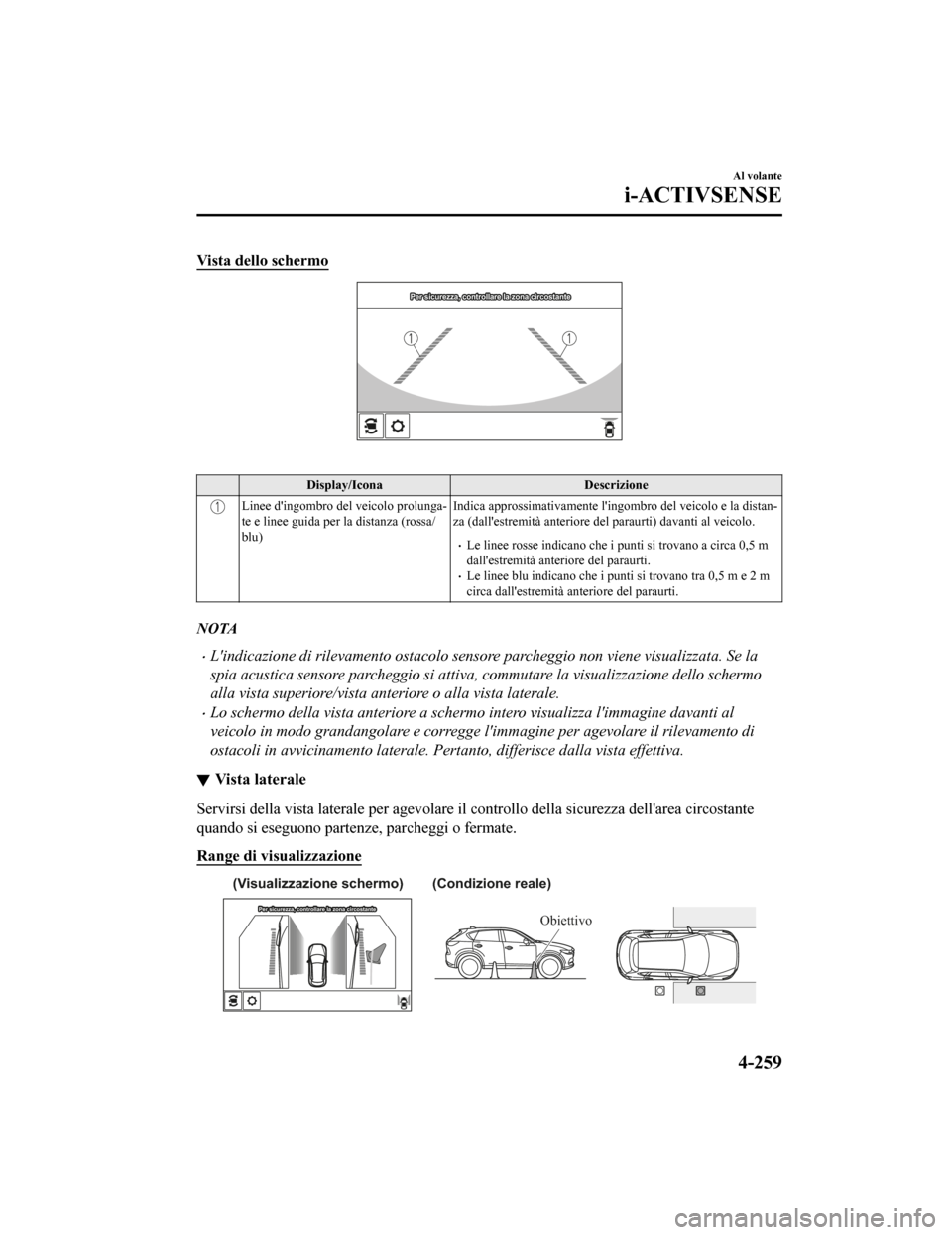

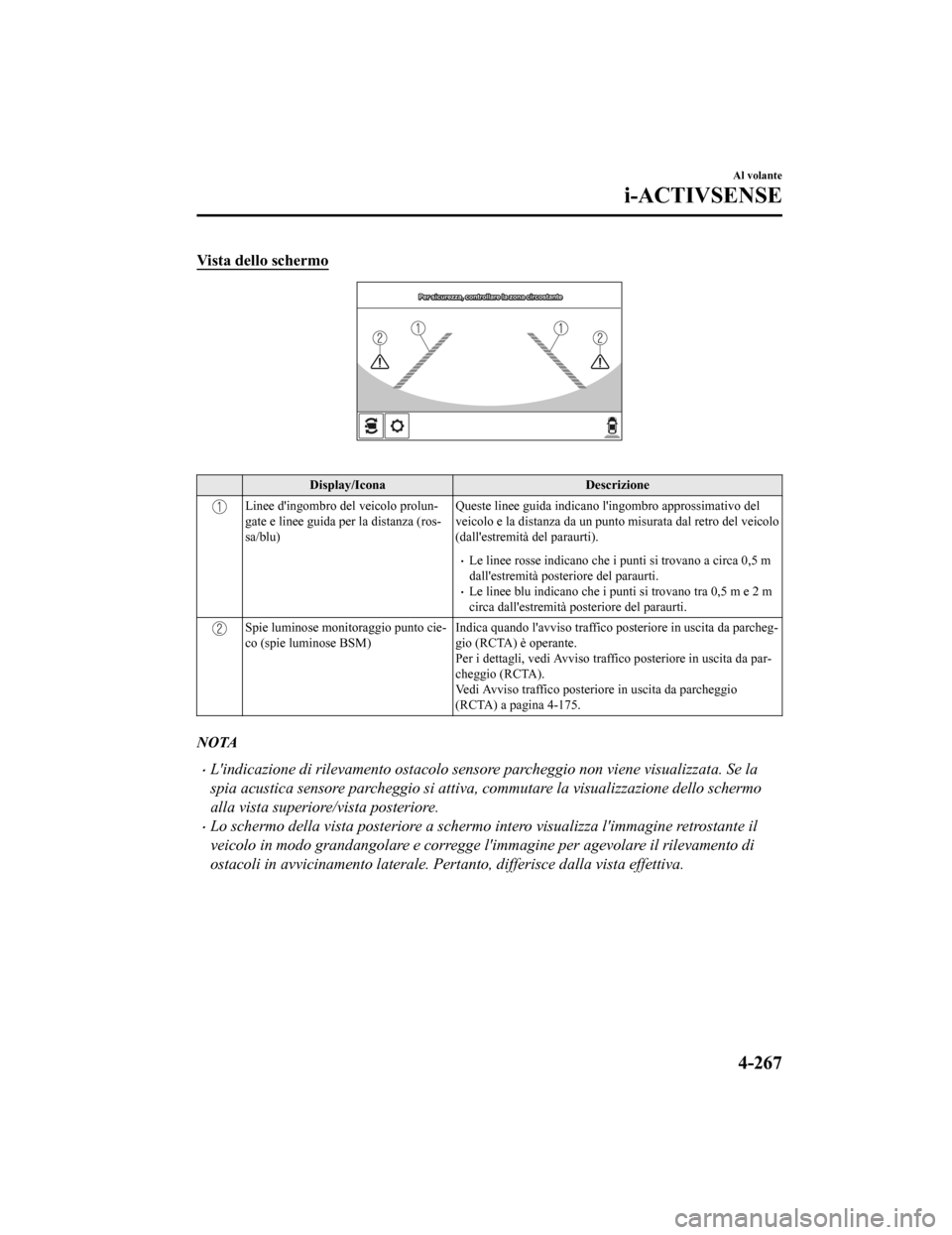

Vista dello schermo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/IconaDescrizione
Linee d'ingombro del veicolo prolunga‐
te e linee guida per la distanza (rossa/
blu)Indica approssimativamente l'ingombro del veicolo e la distan‐
za (dall'estremità anteriore del paraurti) davanti al veicolo.
•Le linee rosse indicano che i punti si trovano a circa 0,5 m
dall'estremità anteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità anteriore del paraurti.
NOTA
•L'indicazione di rilevamento ostacolo sensore parcheggio non viene visualizzata. Se la
spia acustica sensore parcheggio si attiva, commutare la visualizzazione dello schermo
alla vista superiore/vista anteriore o alla vista laterale.
•Lo schermo della vista anteriore a schermo intero visualizza l'immagine davanti al
veicolo in modo grandangolare e corregge l'immagine per agevolare il rilevamento di
ostacoli in avvicinamento laterale. Pertanto, differisce dalla vista effettiva.
Vista laterale
Servirsi della vista laterale per agevolare il controllo della
sicurezza dell'area circostante
quando si eseguono partenze, parcheggi o fermate.
Range di visualizzazione
(Condizione reale)
(Visualizzazione schermo)
Obiettivo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Al volante
i-ACTIVSENSE
4-259
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

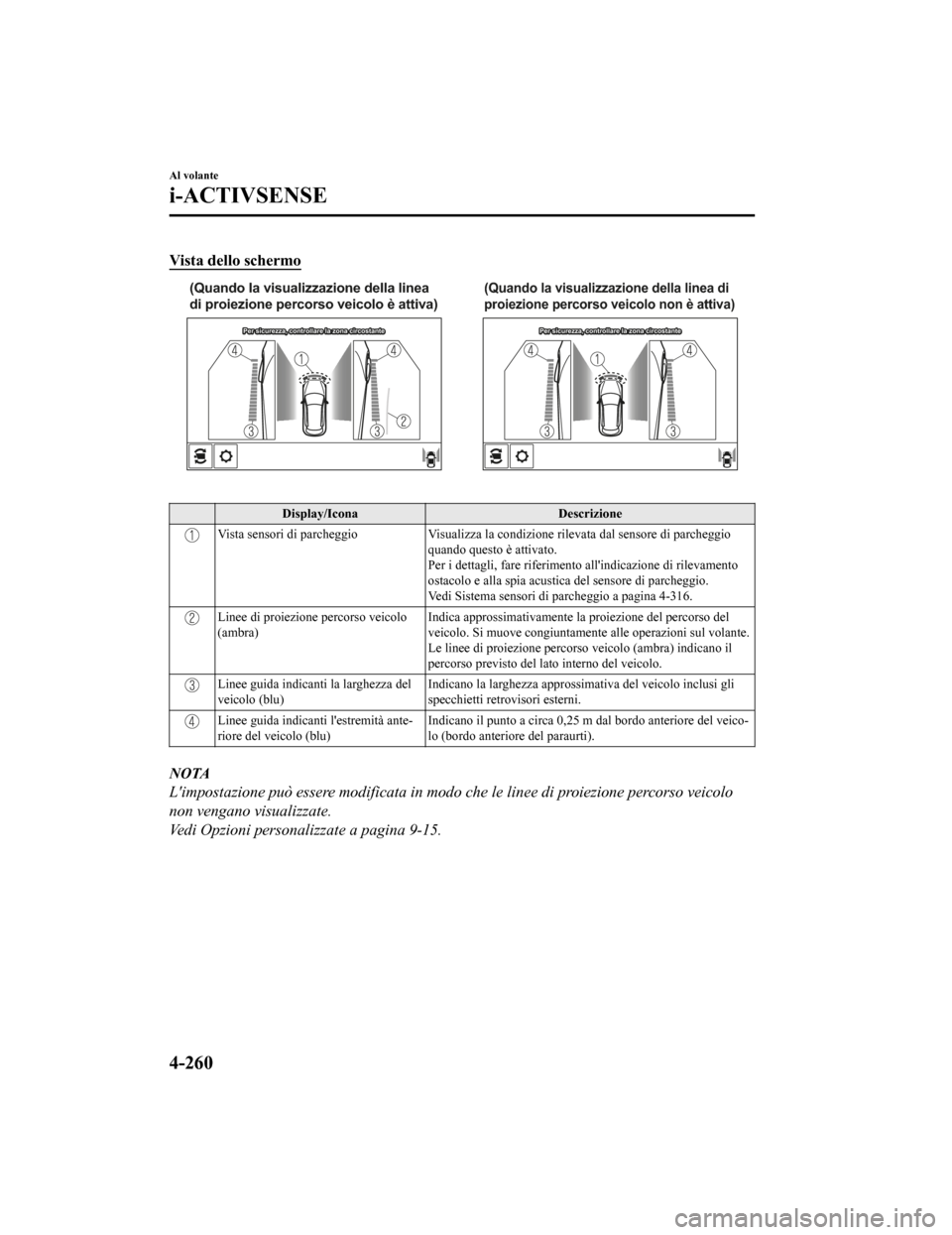

Vista dello schermo
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/IconaDescrizione
Vista sensori di parcheggioVisualizza la condizione rilevata da l sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-316.
Linee di proiezione percorso veicolo
(ambra) Indica approssimativamente la
proiezione del percorso del
veicolo. Si muove congiuntamente alle operazioni sul volante.
Le linee di proiezione percorso veicolo (ambra) indicano il
percorso previsto del lato interno del veicolo.
Linee guida indicanti la larghezza del
veicolo (blu) Indicano la larghezza approssima
tiva del veicolo inclusi gli
specchietti retrovisori esterni.
Linee guida indicanti l'estremità ante‐
riore del veicolo (blu) Indicano il punto a circa 0,25 m d
al bordo anteriore del veico‐
lo (bordo anteriore del paraurti).
NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Opzioni personalizzate a pagina 9-15.
Al volante
i-ACTIVSENSE
4-260
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

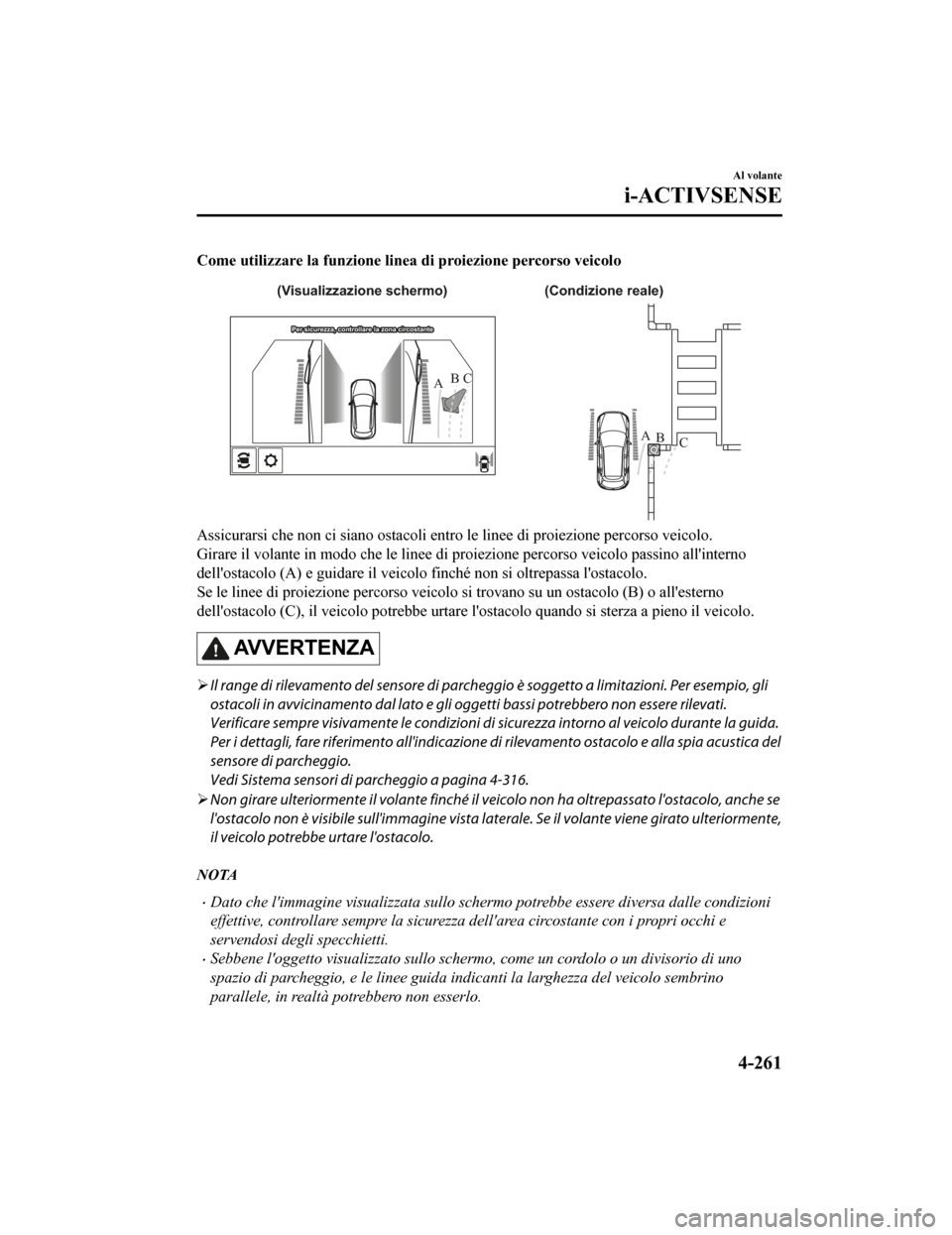

Come utilizzare la funzione linea di proiezione percorso veicol o
(Condizione reale)
(Visualizzazione schermo)
AB
AB
C
C
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante
Assicurarsi che non ci siano ostacoli entro le linee di proiezi
one percorso veicolo.
Girare il volante in modo che le linee di proiezione percorso v eicolo passino all'interno
dell'ostacolo (A) e guidare il veicolo finché non si oltrepassa l'ostacolo.
Se le linee di proiezione percorso veicolo si trovano su un ost acolo (B) o all'esterno
dell'ostacolo (C), il veicolo po trebbe urtare l'ostacolo quando si sterza a pieno il veicolo.
AV V E R T E N Z A
Il range di rilevamento del sensore di parchegg io è soggetto a limitazioni. Per esempio, gli
ostacoli in avvicinamento dal lato e gli oggetti bassi potrebbero non essere rilevati.
Verificare sempre visivamente le condizioni di sicurezza intorno al veicolo durante la guida.
Per i dettagli, fare riferimento all'indicazione di rilevamento ostacolo e alla spia acustica del
sensore di parcheggio.
Vedi Sistema sensori di pa rcheggio a pagina 4-316.
 Non girare ulteriormente il volante finché il ve icolo non ha oltrepassato l'ostacolo, anche se
l'ostacolo non è visibile sull'immagine vista laterale. Se il volante viene girato ulteriormente,
il veicolo potrebbe urtare l'ostacolo.
NOTA
•Dato che l'immagine visualiz zata sullo schermo potrebbe essere diversa dalle condizioni
effettive, controllare sempre la sicurezza dell'area circostante con i propri occhi e
servendosi deg li specchietti.
•Sebbene l'oggetto visualizzato sullo schermo, come un cordolo o un divisorio di uno
spazio di parcheggio, e le linee guida indicanti la larghezza del veicolo sembrino
parallele, in realtà potrebbero non esserlo.
Al volante
i-ACTIVSENSE
4-261
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

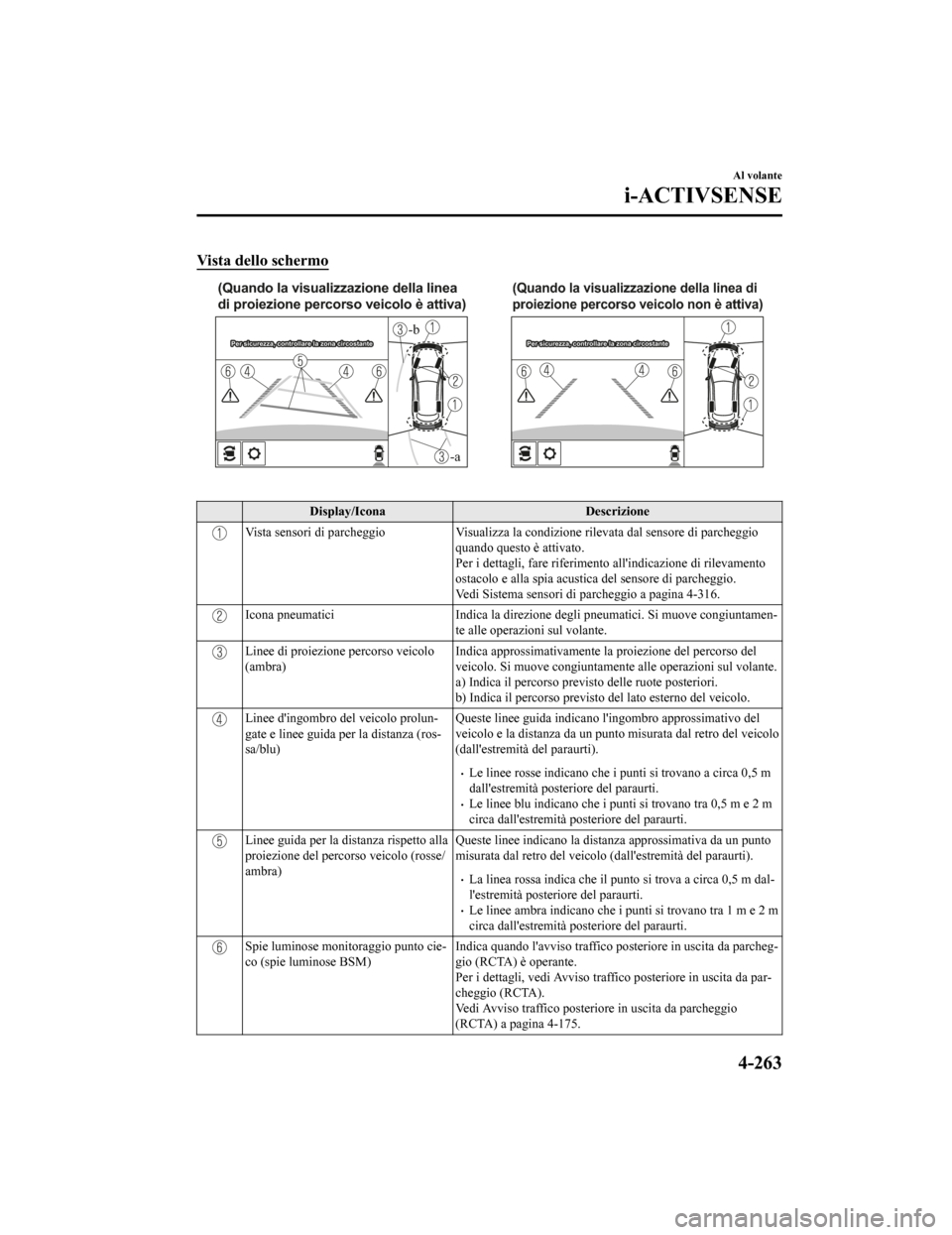

Vista dello schermo
-a
-b
(Quando la visualizzazione della linea
di proiezione percorso veicolo è attiva)(Quando la visualizzazione della linea di
proiezione percorso veicolo non è attiva)
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/Icona
Descrizione
Vista sensori di parcheggioVisualizza la condizione rilevata dal sensore di parcheggio
quando questo è attivato.
Per i dettagli, fare riferimento all'indicazione di rilevamento
ostacolo e alla spia acustica del sensore di parcheggio.
Vedi Sistema sensori di pa rcheggio a pagina 4-316.
Icona pneumatici Indica la direzione degli pneumatici. Si muove congiuntamen‐
te alle operazioni sul volante.
Linee di proiezion e percorso veicolo
(ambra) Indica approssimativamente la proiezione del percorso del
veicolo. Si muove congiuntament
e alle operazioni sul volante.
a) Indica il percorso previsto delle ruote posteriori.
b) Indica il percorso previsto del lato esterno del veicolo.
Linee d'ingombro del veicolo prolun‐
gate e linee guida per la distanza (ros‐
sa/blu) Queste linee guida indicano l'ingombro approssimativo del
veicolo e la distanza da un punto misurata dal retro del veicol
o
(dall'estremità del paraurti).
•Le linee rosse indicano che i pu nti si trovano a circa 0,5 m
dall'estremità posteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità posteriore del paraurti.
Linee guida per la distanza rispetto alla
proiezione del percorso veicolo (rosse/
ambra) Queste linee indicano la distan
za approssimativa da un punto
misurata dal retro del veicolo (dall'estremità del paraurti).
•La linea rossa indica che il punt o si trova a circa 0,5 m dal‐
l'estremità posteriore del paraurti.
•Le linee ambra indicano che i punti si trovano tra 1 m e 2 m
circa dall'estremità posteriore del paraurti.
Spie luminose monitoraggio punto cie‐
co (spie luminose BSM) Indica quando l'avviso traffico posteriore in uscita da parcheg
‐
gio (RCTA) è operante.
Per i dettagli, vedi Avviso traff ico posteriore in uscita da par‐
cheggio (RCTA).
Vedi Avviso traffico posteriore in uscita da parcheggio
(RCTA) a pagina 4-175.
Al volante
i-ACTIVSENSE
4-263
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

NOTA
L'impostazione può essere modificata in modo che le linee di proiezione percorso veicolo
non vengano visualizzate.
Vedi Opzioni personalizzate a pagina 9-15.

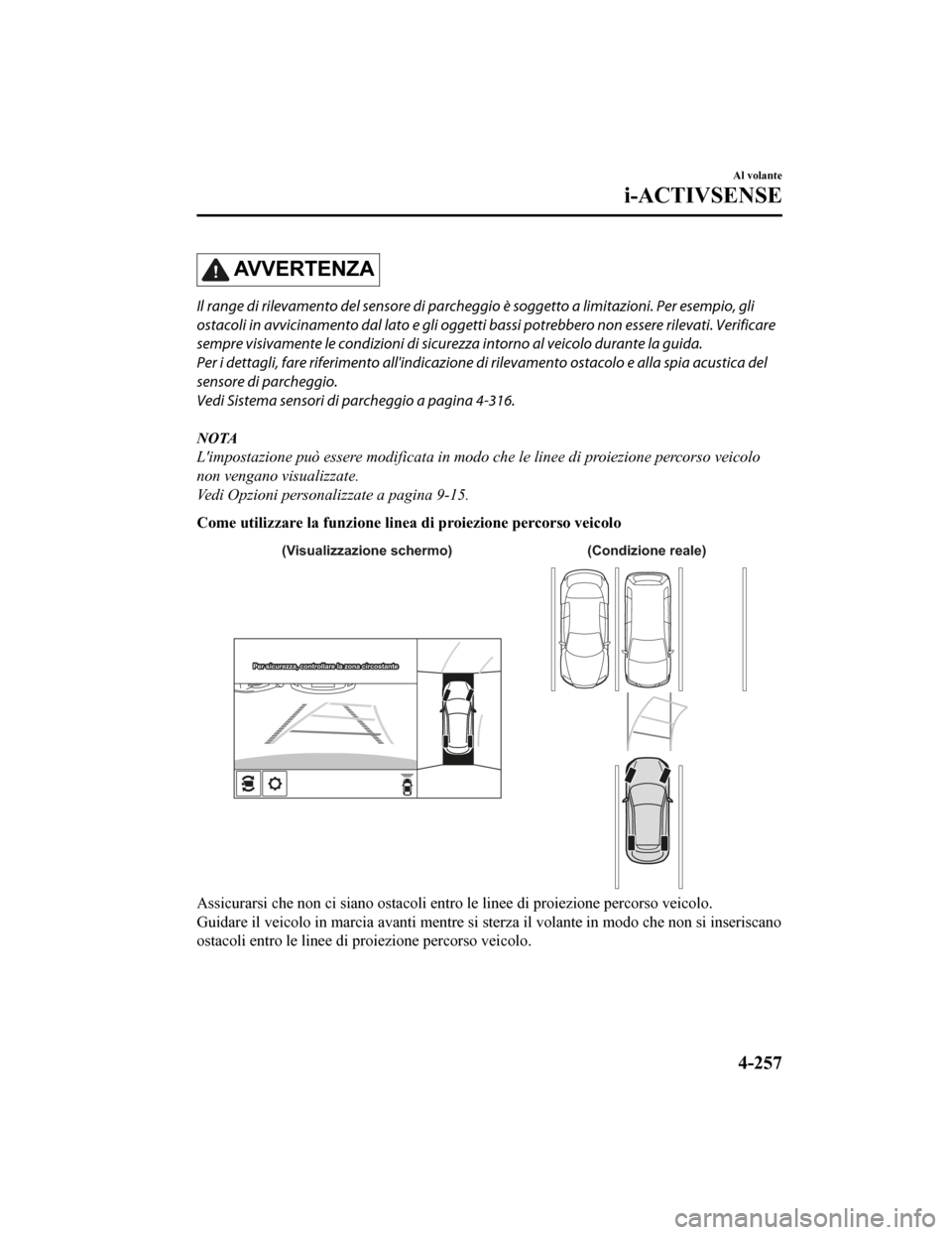

Come utilizzare la funzione linea di proiezione percorso veicolo
AVVERTENZA
La parte anteriore del veicolo oscilla in modo rilevante quando si gira il volante durante la
retromarcia. Mantenere una distanza sufficiente tra veicolo ed ostacolo.
 Il range di rilevamento del sensore di parchegg io è soggetto a limitazioni. Per esempio, gli
ostacoli in avvicinamento dal lato e gli oggetti bassi potrebbero non essere rilevati.
Verificare sempre visivamente le condizioni di sicurezza intorno al veicolo durante la guida.
Per i dettagli, fare riferimento all'indicazione di rilevamento ostacolo e alla spia acustica del
sensore di parcheggio.
Vedi Sistema sensori di parcheggio a pagina 4-316.
NOTA
•Dato che può esserci qualche differenza fra l'immagine visualizzata sullo schermo, come
indicato sotto, e le condizioni effettive, verificare sempre con i propri occhi che l'area
retrostante il veicolo e l'area circostante siano totalmente sicure.
•Sebbene l'estremità posteriore dello spazio di parcheggio (o garage) visualizzato sullo
schermo e le linee guida per la distanza sembrino parallele, in realtà potrebbero non
esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo lato, la
linea divisoria e la linea indicante la la rghezza del veicolo possono apparire parallele
ma in realtà non esserlo.
•L'esempio riportato di seguito mostra la manovra di parcheggio del veicolo in
retromarcia con il volante sterzato a sinistra. Quando si effettua la retromarcia in uno
spazio di parcheggio dal lato opposto, il volante va girato nel senso opposto.
Al volante
i-ACTIVSENSE
4-264
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Vista dello schermo
Per sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostantePer sicurezza, controllare la zona circostante

Display/IconaDescrizione
Linee d'ingombro del veicolo prolun‐
gate e linee guida per la distanza (ros‐
sa/blu) Queste linee guida indicano l'ingombro approssimativo del
veicolo e la distanza da un punto misurata dal retro del veicol
o
(dall'estremità del paraurti).
•Le linee rosse indicano che i pu nti si trovano a circa 0,5 m
dall'estremità posteriore del paraurti.
•Le linee blu indicano che i punti si trovano tra 0,5 m e 2 m
circa dall'estremità posteriore del paraurti.
Spie luminose monitoraggio punto cie‐
co (spie luminose BSM) Indica quando l'avviso traffico posteriore in uscita da parcheg
‐
gio (RCTA) è operante.
Per i dettagli, vedi Avviso traff ico posteriore in uscita da par‐
cheggio (RCTA).
Vedi Avviso traffico posteriore in uscita da parcheggio
(RCTA) a pagina 4-175.
NOTA
•L'indicazione di rilevamento ostacolo sensore parcheggio non viene visualizzata. Se la
spia acustica sensore parcheggio si attiva, commutare la visualizzazione dello schermo
alla vista superiore/vista posteriore.
•Lo schermo della vista posteriore a schermo intero visualizza l'immagine retrostante il
veicolo in modo grandangolare e corregge l'immagine per agevolare il rilevamento di
ostacoli in avvicinamento laterale. Pertanto, differisce dalla vista effettiva.
Al volante
i-ACTIVSENSE
4-267
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

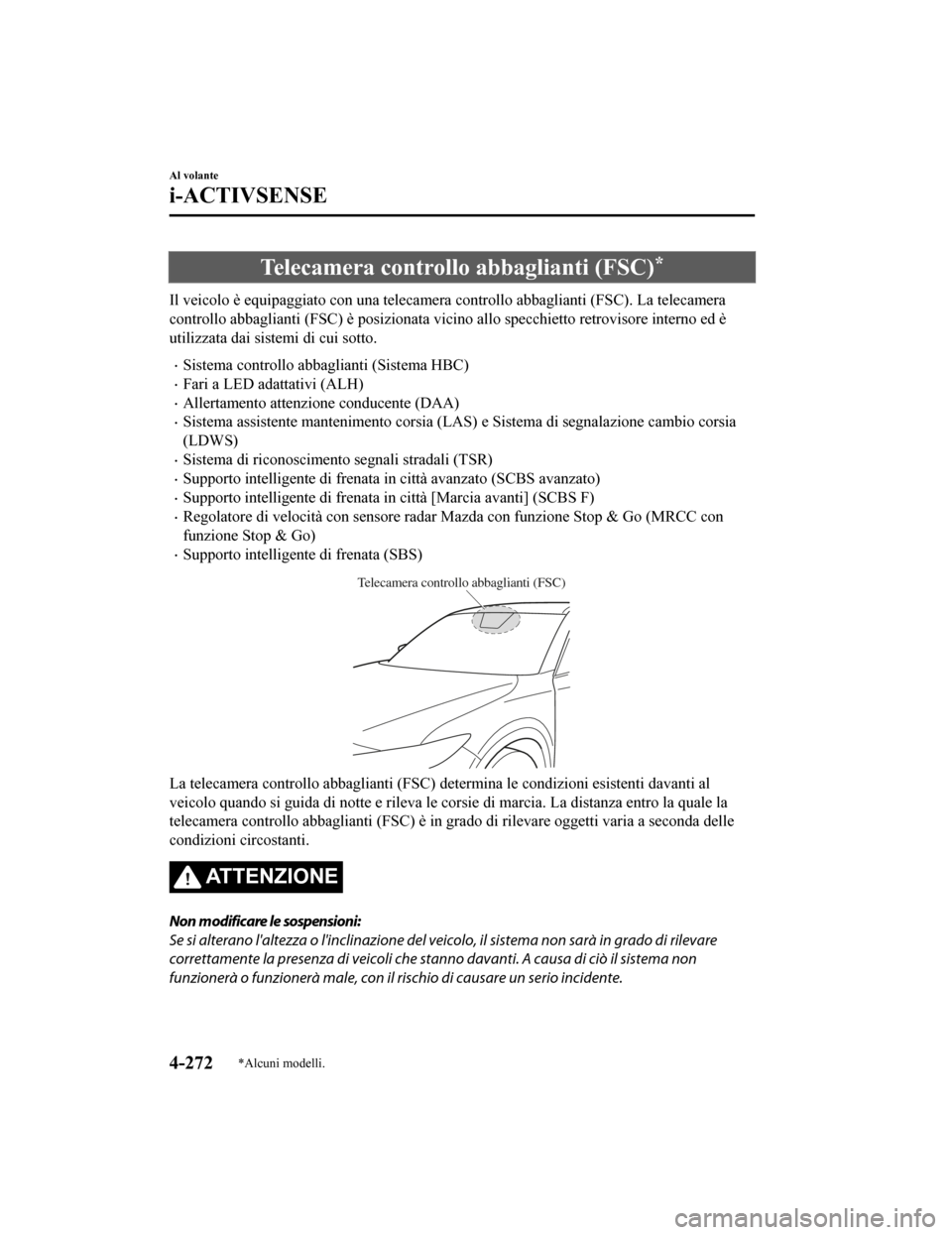

Telecamera controllo abbaglianti (FSC)*
Il veicolo è equipaggiato con una telecamera controllo abbaglianti (FSC). La telecamera
controllo abbaglianti (FSC) è posizionata vicino allo specchiet to retrovisore interno ed è
utilizzata dai sistemi di cui sotto.
•Sistema controllo abbaglianti (Sistema HBC)
•Fari a LED ada ttativi (ALH)
•Allertamento attenzione conducente (DAA)
•Sistema assistente mantenimento corsia (LAS) e Sistema di segnalazione cambio corsia
(LDWS)
•Sistema di riconoscimento segnali stradali (TSR)
•Supporto intelligente di frenata in città avanzato (SCBS avanza to)
•Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
•Regolatore di velocità con sensore radar Mazda con funzione Sto p & Go (MRCC con
funzione Stop & Go)
•Supporto intelligente di frenata (SBS)
T eleca mera controllo abbaglianti ( FSC)
La telecamera controllo abbaglia nti (FSC) determina le condizioni esistenti davanti al
veicolo quando si guida di notte e rileva le corsie di marcia. La distanza entro la quale la
telecamera controllo abbaglianti (FSC) è in grado di rilevare oggetti varia a seconda delle
condizioni circostanti.
ATTENZIONE
Non modificare le sospensioni:
Se si alterano l'altezza o l'incl inazione del veicolo, il sistema non sarà in grado di rilevare
correttamente la presenza di veicoli che sta nno davanti. A causa di ciò il sistema non
funzionerà o funzionerà ma le, con il rischio di causare un serio incidente.
Al volante
i-ACTIVSENSE
4-272*Alcuni modelli.
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09

Evitare di urtare o applicare eccessiva forza sulla telecamera controllo abbaglianti (FSC)
o l'area circostante. Se la telecamera contro llo abbaglianti (FSC) subisce un forte colpo o
si riscontrano incrinature o danni causati da ghiaia o pietrisco nell'area attorno ad essa,
smettere immediatamente di usare i sistemi indi cati di seguito e far controllare il veicolo
da un riparatore specializzato; noi racco mandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
 Sistema controllo abbaglianti (Sistema HBC)
 Fari a LED adattativi (ALH)
 Allertamento attenzione conducente (DAA)
 Sistema assistente mantenimento corsia (LAS ) e Sistema di segnalazione cambio corsia
(LDWS)
 Sistema di riconoscimento segnali stradali (TSR)
 Supporto intelligente di frenata in città avanzato (SCBS avanzato)
 Supporto intelligente di frenata in città [Marcia avanti] (SCBS F)
 Regolatore di velocità con sensore radar Mazda con funzione Stop & Go (MRCC con
funzione Stop & Go)
 Supporto intelligente di frenata (SBS)
 Il puntamento della telecamera controll o abbaglianti (FSC) è stato regolato con
precisione. Evitare di cambiare di posizione o rimuovere la telecamera controllo
abbaglianti (FSC). Altrimenti potrebbe danneggiarsi o malfunzionare.
 Usare sempre pneumatici di dimens ioni appropriate e della stessa marca, dello stesso tipo e
con lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non utilizzare sullo
stesso veicolo pneumatici con sensibile diff erenza di usura del battistrada, altrimenti il
sistema potrebbe non operare normalmente.
 La telecamera controllo abbaglianti (FSC) in corpora una funzione atta a rilevare se il
parabrezza è imbrattato e, nel caso, avverti re il conducente; ciò nonostante in determinate
condizioni elementi come sacchetti di plas tica, ghiaccio o neve potrebbero sfuggire al
rilevamento. In questi casi il sistema non è in grado di determinare con precisione la
presenza di un veicolo che sta davanti, per cui potrebbe non operare normalmente.
Guidare sempre con prudenza e guardando co n attenzione la strada davanti a sé.
NOTA
•Nei casi indicati di seguito, la telecamera controllo abbaglianti (FSC) non è in grado di
rilevare correttamente gli obiettivi e ciascun sistema potrebbe non essere in grado di
operare normalmente.
•Il veicolo che precede è basso.
•Il vostro veicolo viaggia alla stessa velocità del veicolo che sta davanti.
•I fari non vengono accesi di notte o all'interno di una galleria.
Al volante
i-ACTIVSENSE
4-274
CX-5_8HD5-EE-18K-IT_Edition1 2019-2-14 17:51:09
