140 Klimaatregeling
-:Naar de voorruit en voeten-
ruimte, waarbij een geringe hoeveel-
heid lucht naar de ruiten van de
voorportieren en de zijdelingse
luchtroosters wordt geleid.
0: Naar de voorruit en de ruiten
van de voorportieren, waarbij een
geringe hoeveelheid lucht naar de
zijdelingse luchtroosters wordt
geleid.
Om terug te keren naar de automati-
sche luchtverdeling: Druk op AUTO
Koeling
Druk op A/C om de koeling in te
schakelen. De activering wordt
aangeduid door de LED in de toets.
Koeling werkt alleen bij een draai-
ende motor en ingeschakelde
aanjager van de klimaatregeling.
Druk nogmaals op A/C om de
koeling uit te schakelen. De aircon-
ditioning koelt en ontvocht (droogt)
de lucht vanaf een bepaalde buiten-
temperatuur. Er kan zich dan
condens vormen en onder de auto
op de grond druppelen. Als geen
koeling of droging gewenst is, moet
u omwille van het brandstofverbruik
de koeling uitschakelen.
Geactiveerde koeling kan Autostops
0Stop/Start-systeem 0146iiverhin-
deren.
Luchtrecirculatiesysteem
Luchtrecirculatiemodus metW
inschakelen. De activering wordt
aangeduid door de LED in de toets.
Recirculatiemodus uitschakelen
door weer op
Wte drukken.
{Waarschuwing
In de luchtrecirculatiemodus wordt
er minder verse lucht aange-
zogen. Bij gebruik zonder koeling
neemt de luchtvochtigheid toe,
zodat de ruiten aan de binnenkant
kunnen beslaan. De kwaliteit van
de lucht in het passagierscompar-
timent neemt af, waardoor de
inzittenden van de auto zich
slaperig kunnen voelen.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit
aan de buitenkant aandampen
wanneer er koud lucht naartoe
stroomt. Als de voorruit aan de
buitenkant aandampt, moet u de
ruitenwisser aanzetten.
Maximaal koelen
Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
. Schakel de koeling A/C in.
. Recirculatiesysteem
W
inschakelen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Klimaatregeling 141
.LuchtverdeelschakelaarE
indrukken.
. Draaiknop voor temperatuur in
laagste stand zetten.
. Luchtdebiet op hoogste stand
zetten.
. Alle luchtroosters openen.Luchtroosters
Verstelbare luchtroosters
Bij ingeschakelde koeling moet er
minimaal één luchtrooster geopend
zijn om te voorkomen dat de
verdamper door gebrek aan luchtcir-
culatie bevriest.
Stel de richting van de luchtstroom
in door de lamellen te kantelen en te
draaien. Als u de luchtstroom niet
wilt voelen, verplaatst u de latjes
van de centrale luchtrooster naar
binnen of die van de zijdelingse luchtrooster naar buiten. De ventila-
tieopening heeft luchtlekkages in de
gesloten positie.
{Waarschuwing
Bevestig geen voorwerpen aan
de klepjes van de luchtroosters.
Kans op schade en letsel in geval
van een ongeluk.
Vaste luchtroosters
Er bevinden zich bovendien nog
luchtroosters onder de voorruit en
de zijruiten, alsook in de voeten-
ruimte. Deze zijn vast en kunnen
niet worden versteld.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
142 Klimaatregeling
Onderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de
voorruit moet voor voldoende lucht-
toevoer vrijgehouden worden.
Bladeren, vuil of sneeuw verwij-
deren.
Interieurluchtfilter
Filtering lucht passagierscom-
partiment
Het microfilter verwijdert vaste
deeltjes zoals pollen, stof of roet uit
de lucht in het interieur. Het filter
moet worden vervangen tijdens het
periodiek onderhoud.
Voorzichtig
Wanneer veel op stoffige en op
onverharde wegen en in gebieden
met zware luchtvervuiling wordt
gereden, moet het luchtfilter vaker
worden vervangen. Anders zal de
efficiëntie van het filter afnemen
en worden de ademwegen van de
inzittenden zwaar belast.
Regelmatig gebruik van
de airconditioning
Om te zorgen dat het systeem goed
blijft werken, moet de koeling
eenmaal per maand, ongeacht de
weersgesteldheid of het seizoen,
enkele minuten worden ingescha-keld. Bij te lage buitentemperaturen
kan de koeling niet worden
ingeschakeld.
Onderhoud
Voor een optimale koelfunctie moet
het klimaatregelsysteem jaarlijks
worden gecontroleerd.
.
functie- en druktest
. werking van de verwarming
. lektest
. controle van de aandrijfriemen
. afvoer van condensor en
verdamper reinigen
. prestatietest

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Rijden en bedienen 143
Rijden en bedienen
Informatie over het rijden
Controle over de auto . . . . . . . . 143
Stuurinrichting . . . . . . . . . . . . . . . . 144
Starten en bediening
Nieuwe auto inrijden . . . . . . . . . . 144
Contactstanden . . . . . . . . . . . . . . 145
Motor starten . . . . . . . . . . . . . . . . . 145
Ingeschakelde accessoirevoe-ding (RAP) . . . . . . . . . . . . . . . . . . 146
Stop/start-systeem . . . . . . . . . . . 146
Parkeerplaats . . . . . . . . . . . . . . . . 149
Motoruitlaat
Motoruitlaat . . . . . . . . . . . . . . . . . . . 150
Katalysator . . . . . . . . . . . . . . . . . . . 150
Handgeschakelde versnel-
lingsbak
Handgeschakelde versnel- lingsbak . . . . . . . . . . . . . . . . . . . . . 151
Remsysteem
Remsysteem . . . . . . . . . . . . . . . . . 151
Antiblokkeersysteem van deremmen (ABS) . . . . . . . . . . . . . . 152
Parkeerrem . . . . . . . . . . . . . . . . . . . 152
Remassistent . . . . . . . . . . . . . . . . . 153 Hellingrem (HSA) . . . . . . . . . . . . . 153
Rijregelsystemen
Traction Control-sys-
teem (TCS) . . . . . . . . . . . . . . . . . 153
Elektronische stabiliteitsrege- ling (ESC) . . . . . . . . . . . . . . . . . . . 154
Obstakeldetectiesystemen
Parkeerhulp (Parkeerhulpachteraan) . . . . . . . . . . . . . . . . . . 156
Bestuurdersondersteunings-
systemen
Bestuurdersondersteunings-systemen . . . . . . . . . . . . . . . . . . . 158
Cruise control . . . . . . . . . . . . . . . . 158
Snelheidsbegrenzer . . . . . . . . . . 159
Lane Departure Warning (LDW) . . . . . . . . . . . . . 161
Brandstof
Brandstof (voor benzinemo-toren) . . . . . . . . . . . . . . . . . . . . . . . 162
De tank vullen . . . . . . . . . . . . . . . . 163
Brandstofverbruik - CO2-uit- stoot . . . . . . . . . . . . . . . . . . . . . . . . 164
Informatie over het
rijden
Controle over de auto
Nooit laten vrijlopen wanneer
de motor niet draait (uitgezon-
derd tijdens Autostop)
Veel systemen werken dan niet
meer (bijv. rembekrachtiger, stuur-
bekrachtiging). Als u op deze
manier rijdt, brengt u uzelf en
anderen in gevaar.
Stationair aanjagen
Als het nodig is om de accu op te
laden wegens een probleem met de
accu, moet het vermogen van de
dynamo worden vergroot. Dit kan
door stationair aanjagen, wat
mogelijk hoorbaar is.
Pedalen
Om de pedalen ongehinderd te
kunnen bedienen geen matten
onder de pedalen leggen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
144 Rijden en bedienen
Gebruik alleen vloermatten die goed
passen en met de houders aan
bestuurderszijde vastzitten.
Stuurinrichting
Als de stuurbekrachtiging niet meer
werkt door het stoppen van de
motor of een systeemstoring, kan de
auto nog wel worden bestuurd, maar
dat kan meer of minder moeite
kosten.
Controlelamp
mVariabele stuur-
bekrachtiging 071
ii.
Voorzichtig
Auto's uitgerust met elektrische
stuurbekrachtiging:
Als het stuurwiel tot in de
eindstand wordt gedraaid en
enige tijd in deze stand wordt
vastgehouden, wordt de stuurbe-
krachtiging mogelijk begrensd.
Wanneer u de stuurbekrachtiging
langer gebruikt, kan de mate van
bekrachtiging afnemen.
(Vervolg)
Voorzichtig(Vervolg)
Wanneer het systeem afkoelt,
dient de stuurbekrachtiging weer
normaal te werken.
Starten en bediening
Nieuwe auto inrijden
Rem tijdens de eerste ritten niet te
krachtig.
Bij de eerste rit kunnen was- en
oliedampen van het uitlaatsysteem
rookvorming veroorzaken. Parkeer
de auto na de eerste rit een tijdje in
de open lucht en adem de dampen
niet in.
Tijdens het inrijden kunnen het
brandstof- en motorolieverbruik
hoger zijn.
Autostop is wellicht niet mogelijk
wanneer de accu wordt opgeladen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Rijden en bedienen 145

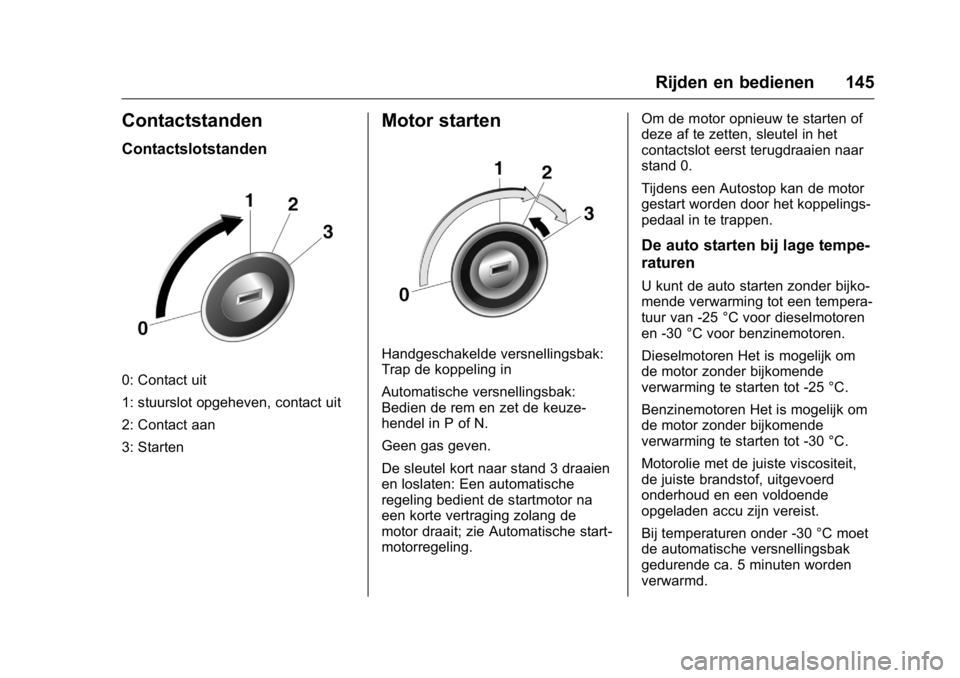

Contactstanden
Contactslotstanden
0: Contact uit
1: stuurslot opgeheven, contact uit
2: Contact aan
3: Starten
Motor starten
Handgeschakelde versnellingsbak:
Trap de koppeling in
Automatische versnellingsbak:
Bedien de rem en zet de keuze-
hendel in P of N.
Geen gas geven.
De sleutel kort naar stand 3 draaien
en loslaten: Een automatische
regeling bedient de startmotor na
een korte vertraging zolang de
motor draait; zie Automatische start-
motorregeling.Om de motor opnieuw te starten of
deze af te zetten, sleutel in het
contactslot eerst terugdraaien naar
stand 0.
Tijdens een Autostop kan de motor
gestart worden door het koppelings-
pedaal in te trappen.
De auto starten bij lage tempe-
raturen
U kunt de auto starten zonder bijko-
mende verwarming tot een tempera-
tuur van -25 °C voor dieselmotoren
en -30 °C voor benzinemotoren.
Dieselmotoren Het is mogelijk om
de motor zonder bijkomende
verwarming te starten tot -25 °C.
Benzinemotoren Het is mogelijk om
de motor zonder bijkomende
verwarming te starten tot -30 °C.
Motorolie met de juiste viscositeit,
de juiste brandstof, uitgevoerd
onderhoud en een voldoende
opgeladen accu zijn vereist.
Bij temperaturen onder -30 °C moet
de automatische versnellingsbak
gedurende ca. 5 minuten worden
verwarmd.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
146 Rijden en bedienen
De keuzehendel moet in stand P
staan.
Automatische startmotorre-
geling
Deze functie regelt de startproce-
dure van de motor. U hoeft de
sleutel niet meer in de stand 3 vast
te houden.
Het eenmaal actieve systeem zal de
motor automatisch blijven
ronddraaien tot deze start. Vanwege
de controleprocedure begint de
motor na een korte vertraging te
lopen.
Mogelijke redenen voor het niet
starten van de motor:
.koppelingspedaal niet ingetrapt
(handgeschakelde versnel-
lingsbak)
. er trad een time-out op
Afsluiting brandstoftoevoer bij
overtoeren
De brandstoftoevoer wordt automa-
tisch afgesloten bij het uitrollen,
d.w.z. wanneer u met een ingescha-
kelde versnelling onder het rijden
het gas loslaat.
Ingeschakelde accessoi-
revoeding (RAP)
Behouden stroom uit
De volgende elektronische
systemen kunnen werken tot het
bestuurdersportier is geopend of ten
laatste 10 minuten nadat het contact
werd uitgeschakeld:
.elektrisch bediende ruiten
. stekkerdozen
Het Infotainmentsysteem blijft van
stroom voorzien en zal 30 minuten
blijven werken of tot de sleutel uit
de contactschakelaar wordt
gehaald, onafhankelijk of er een
portier geopend wordt of niet.
Stop/start-systeem
Het stop-startsysteem helpt brand-
stof besparen. Wanneer de omstan-
digheden het toelaten, schakelt het
de motor uit van zodra de auto
langzaam rijdt of stilstaat, bijv. voor
een verkeerslicht of in een file. Het
start de motor automatisch zodra u
het koppelingspedaal bedient. Een
accusensor zorgt ervoor dat een
Autostop alleen wordt uitgevoerd,
als de accu voldoende opgeladen is
om opnieuw te kunnen starten.
Activering
Het stop-startsysteem is beschik-
baar van zodra de motor is gestart,
de auto is vertrokken en er aan de
hieronder opgegeven omstandig-
heden is voldaan.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Rijden en bedienen 147
Deactivering
Schakel het stop-startsysteem
handmatig uit door op de knop te
drukken. De deactivering wordt
aangeduid door het doven van de
LED in de toets.
Autostop
Als de auto langzaam rijdt of
stilstaat, activeer dan een Autostop
zoals hieronder beschreven:
.Trap het koppelingspedaal in
. Zet de hendel in de neutraal-
stand
. Laat het koppelingspedaal los De motor wordt afgezet terwijl het
contact ingeschakeld blijft.
Een Autostop wordt aangegeven
door de naald op de AUTOSTOP--
positie in de toerenteller.
Tijdens een Autostop blijven de
verwarming en remmen normaal
werken.
Voorwaarden voor een Autostop
Het Stop/Start-systeem controleert
of aan elk van de volgende
voorwaarden is voldaan.
.
Het stop-startsysteem is niet
manueel uitgeschakeld. .
De motorkap is volledig
gesloten.
. Het bestuurdersportier is
gesloten of de veiligheidsgordel
van de bestuurder is vastge-
maakt.
. De accu is voldoende opgeladen
en in goede staat.
. De motor is warmgelopen.
. De koelvloeistoftemperatuur is
niet te hoog.
. De temperatuur van de uitlaat-
gassen is niet te hoog, bijv. na
het rijden met hoge motorbe-
lasting.
. De omgevingstemperatuur is niet
te laag.
. De ontdooiselectie verhindert
geen Autostop.
. Het klimaatregelsystemen staat
een Autostop toe.
. Het remvacuüm is voldoende.
. De auto is verreden sinds de
laatste Autostop.
Anders is een Autostop niet
mogelijk.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
148 Rijden en bedienen
Een Autostop wordt mogelijk minder
beschikbaar, wanneer de
omgevingstemperatuur het vriespunt
nadert.
Bepaalde instellingen van het airco-
systeem kunnen een Autostop
verhinderen. Raadpleeg het hoofd-
stuk Klimaatregeling voor meer
details.
Onmiddellijk na een snelwegrit kan
mogelijk geen Autostop plaats-
vinden.
Nieuwe auto inrijden
0Nieuw
voertuig inrijden 0144
ii.
Ontlaadbeveiliging accu
Om het betrouwbaar opnieuw
starten van de motor te garanderen,
zijn er verschillende ontlaadbeveili-
gingen van de accu ingevoerd als
onderdeel van het stop-start-
systeem.
Stroombesparingsmaatregelen
Tijdens een Autostop worden
verschillende elektrische functies
zoals de extra elektrische
verwarmer of de achterruitverwar-
ming uitgeschakeld of in een stroombesparingsmodus gezet. De
ventilatorsnelheid van het aircosys-
teem wordt verlaagd om stroom te
besparen.
Herstarten van de motor door
de bestuurder
Trap het koppelingspedaal in om de
motor te herstarten.
Het starten van de motor wordt
aangeduid door de naald van de
stationaire toerentalstand op de
toerenteller.
Als de keuzehendel uit neutraal is
gezet voordat u de koppeling heeft
ingetrapt, gaat lampje
#branden
of wordt het als symbool weerge-
geven op het Driver Information
Center.
Controlelamp
# 0Controlelampen
0 64
ii.
Herstarten van de motor door
het stop/start-systeem
De keuzehendel moet in neutraal
staan om automatisch herstarten
mogelijk te maken. Als een van de volgende omstandig-
heden zich voordoet tijdens een
Autostop, dan zal de motor automa-
tisch door het Stop/Start-systeem
worden herstart.
.
Het stop-startsysteem is
manueel uitgeschakeld.
. De motorkap is geopend.
. De veiligheidsgordel van de
bestuurders is losgemaakt en
het bestuurdersportier is
geopend.
. De motortemperatuur is te laag.
. De accu is ontladen.
. Het remvacuüm is niet
voldoende.
. De auto begint te rijden.
. Het klimaatregelsysteem vereist
het starten van de motor.
. De airconditioning wordt
handmatig ingeschakeld.
Als de motorkap niet volledig
gesloten is, verschijnt een
waarschuwingsbericht in het Driver
Information Center.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Rijden en bedienen 149
Als een elektrisch accessoire, bijv.
een draagbare cd-speler op de
elektrische aansluiting is aange-
sloten, merkt u mogelijk een korte
spanningsdaling tijdens het
herstarten.
Parkeerplaats
{Waarschuwing
.De auto niet op een licht
ontvlambare ondergrond
parkeren. De ondergrond
kan door de hoge tempera-
tuur van het uitlaatgassys-
teem mogelijk vlam vatten.
. Trek de handrem altijd aan.
Schakel de handrem in
zonder de ontgrendelings-
knop in te drukken. Trek de
handrem op een aflopende
of oplopende helling zo
stevig mogelijk aan. Trap
tegelijkertijd het rempedaal
in om de bedieningskracht
te verminderen.
. Zet de motor uit.
(Vervolg)
Waarschuwing(Vervolg)
.Als de auto vlak of op een
oplopende helling staat, dan
moet u voordat u de
contactsleutel eruit trekt de
eerste versnelling inscha-
kelen. Op een oplopende
helling bovendien de
voorwielen van de
stoeprand wegdraaien.
Als de auto op een
aflopende helling staat,
moet u voordat u de
contactsleutel eruit trekt de
achteruitversnelling inscha-
kelen. Bovendien de
voorwielen naar de
stoeprand toedraaien.
. Sluit de ruiten en het
schuifdak.
(Vervolg)
Waarschuwing(Vervolg)
.Trek de contactsleutel uit
het contactslot. Draai het
stuurwiel totdat het stuurslot
voelbaar vergrendelt.
Bij auto's met geautomati-
seerde versnellingsbak kan
de sleutel alleen uit het
contactslot worden
getrokken wanneer de
handrem aangetrokken is.
. Vergrendel de auto.
. Schakel het diefstalalarm-
systeem in.
. Na het uitschakelen van de
motor kunnen de motorkoel-
ventilatoren draaien.
Werkzaamheden uitvoeren
0167
ii.
