OPEL MOVANO_B 2020 Manual de Instrucciones (in Spanish)

Conducción y manejo289Carga sobre el eje traseroCon el remolque enganchado y concarga completa del vehículo tractor
(incluidos todos los ocupantes), la
carga admisible sobre el eje trasero
(véase la placa de características o la
documentación del vehículo) puede
excederse un 15%. Si se sobrepasa
la carga admisible sobre el eje
trasero, se aplica una velocidad
máxima de 80 km/h y la presión de los neumáticos debe incrementarse 20
kPA / 0,2 bar.
Dispositivo de remolque
En vehículos equipados con equipo
de remolque, cuando llevan engan‐
chado un remolque, cambia el tono
del aviso acústico al accionar los
intermitentes.
El tono del aviso acústico cambiará si se funde una luz intermitente del
remolque o del vehículo tractor.Asistente de estabilidad del
remolque
Si el sistema detecta un fuerte movi‐
miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el sistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad (ESC) 3 269.Funciones auxiliares
Toma de fuerza
Activación Para activar la toma de fuerza, con el
vehículo parado y el motor al ralentí:
● Coloque la palanca de cambio de
marchas en punto muerto (vehí‐
culos con cambio manual auto‐
matizado: palanca selectora en
posición N).
● Pise el pedal del embrague.

290Conducción y manejo●Pulse el interruptor del cuadro de
instrumentos. El LED del inter‐
ruptor se ilumina después de
aproximadamente 2 segundos.
● Suelte el pedal del embrague.
El régimen de ralentí del motor
aumenta a 1.200 rpm.Atención
Durante el funcionamiento de la
toma de fuerza, nunca saque la
palanca selectora de punto
muerto (vehículos con cambio
manual automatizado: palanca
selectora en posición N), para
evitar dañar la transmisión.
Si se necesita un cambio de
marcha, por ejemplo para ajustar
la velocidad de conducción, es
necesario desactivar primero
siempre la toma de fuerza.
Desactivación
Para desactivar la toma de fuerza: ● Pise el pedal del embrague.
● Pulse el interruptor del cuadro de
instrumentos. El LED del inter‐
ruptor se apaga después de
aproximadamente 2 segundos.
● Suelte el pedal del embrague.
Avería Si el LED del interruptor no se ilumina
al intentar activar la toma de fuerza
y / o el sistema no funciona:
Suelte gradualmente el pedal del
embrague.
- o - ● Coloque la palanca de cambio de
marchas en punto muerto (vehí‐
culos con cambio manual auto‐
matizado: palanca selectora en
posición N).
● Pise el pedal del embrague.● Pulse el interruptor en el tablero de instrumentos. El LED del inter‐
ruptor se enciende después de
aprox. 2 segundos.
● Suelte el pedal del embrague.
Después, repita el procedimiento
anterior.
Nota
La función de toma de fuerza no está disponible cuando el testigo de
control j 3 105, C 3 105 o W
3 106 está encendido.

Cuidado del vehículo291Cuidado del
vehículoInformación general ...................292
Accesorios y modificaciones del vehículo .................................. 292
Inmovilización del vehículo ......292
Recogida de vehículos usados 293
Comprobaciones del vehículo ...293
Realización de trabajos ...........293
Capó ........................................ 293
Aceite del motor ......................294
Refrigerante del motor .............295
Líquido de la dirección asistida 296
Líquido de lavado ....................296
Frenos ..................................... 297
Líquido de frenos .....................297
Batería del vehículo .................297
Purga del sistema de combustible diésel ..................299
Sustitución de las escobillas ...300
Sustitución de bombillas ............300
Faros ....................................... 301
Faros antiniebla .......................302
Intermitentes delanteros ..........302
Luces traseras ......................... 303
Intermitentes laterales .............305Tercera luz de freno ................305
Luz de la matrícula ..................306
Luces interiores .......................307
Iluminación del tablero de instrumentos ........................... 308
Sistema eléctrico .......................308
Fusibles ................................... 308
Caja de fusibles del compartimento del motor ........ 309
Caja de fusibles del tablero de instrumentos ........................... 310
Caja de fusibles del compartimento de carga ........311
Herramientas del vehículo .........314
Herramientas ........................... 314
Llantas y neumáticos .................315
Neumáticos ............................. 315
Neumáticos de invierno ...........315
Designaciones de los neumáticos ............................. 315
Presión de los neumáticos ......316
Sistema de control de presión de los neumáticos .......................317
Profundidad del dibujo .............319
Cambio del tamaño de
neumáticos y llantas ...............320
Tapacubos ............................... 320
Cadenas para nieve ................321Juego de reparación de
neumáticos ............................. 321
Cambio de ruedas ...................325
Rueda de repuesto ..................327
Arranque con cables ..................330
Remolcado ................................. 333
Remolcado del vehículo ..........333
Remolcado de otro vehículo ....334
Cuidado del aspecto ..................334
Cuidado exterior ......................334
Cuidado interior .......................337

292Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, las emisiones de
CO 2 y otras emisiones del vehículo.
También pueden invalidar el permiso
de circulación del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Cierre todas las puertas excepto la puerta delantera izquierda y
bloquee el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
● Cierre y bloquee la puerta delan‐
tera izquierda.

Cuidado del vehículo293Puesta en servicio de nuevoPara volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de loselevalunas eléctricos 3 44.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos
usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado. El vehículo no
debe encontrarse en parada auto‐
mática 3 248.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido genera
tensiones muy altas. No toque sus
componentes.
Para facilitar su identificación, los
tapones para rellenar aceite de
motor, refrigerante y líquido de
lavado, así como el mango de la vari‐ lla de medición del aceite son de color
amarillo.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

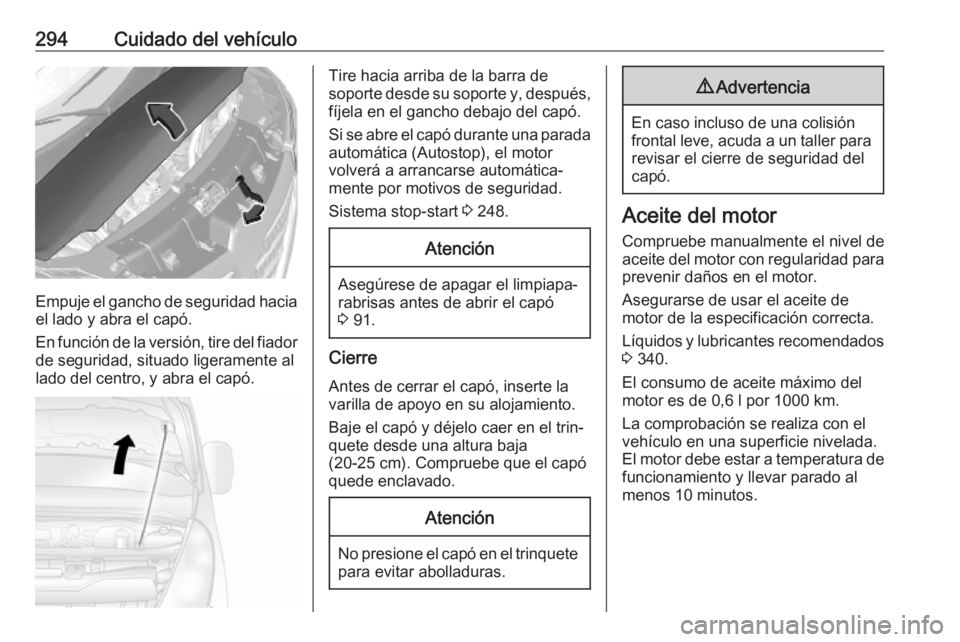

294Cuidado del vehículo
Empuje el gancho de seguridad haciael lado y abra el capó.
En función de la versión, tire del fiador de seguridad, situado ligeramente al
lado del centro, y abra el capó.
Tire hacia arriba de la barra de
soporte desde su soporte y, después,
fíjela en el gancho debajo del capó.
Si se abre el capó durante una parada automática (Autostop), el motor
volverá a arrancarse automática‐
mente por motivos de seguridad.
Sistema stop-start 3 248.Atención
Asegúrese de apagar el limpiapa‐
rabrisas antes de abrir el capó
3 91.
Cierre
Antes de cerrar el capó, inserte lavarilla de apoyo en su alojamiento.
Baje el capó y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.
Atención
No presione el capó en el trinquete para evitar abolladuras.
9 Advertencia
En caso incluso de una colisión
frontal leve, acuda a un taller para revisar el cierre de seguridad del
capó.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor.
Asegurarse de usar el aceite de
motor de la especificación correcta.
Líquidos y lubricantes recomendados 3 340.
El consumo de aceite máximo del
motor es de 0,6 l por 1000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 10 minutos.

Cuidado del vehículo295

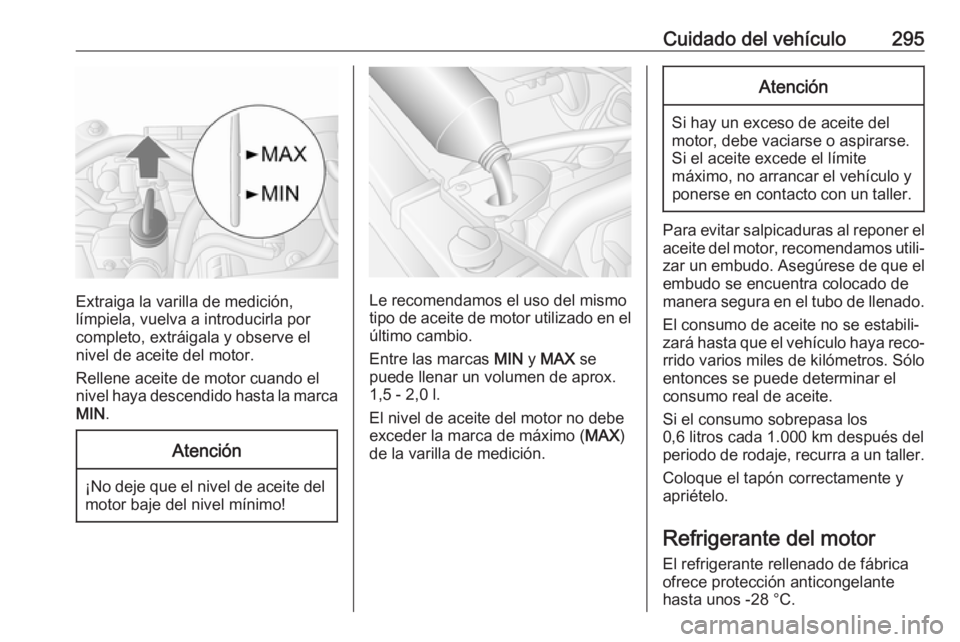

Extraiga la varilla de medición,
límpiela, vuelva a introducirla por completo, extráigala y observe el
nivel de aceite del motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca
MIN .
Atención
¡No deje que el nivel de aceite del
motor baje del nivel mínimo!
Le recomendamos el uso del mismo
tipo de aceite de motor utilizado en el
último cambio.
Entre las marcas MIN y MAX se
puede llenar un volumen de aprox. 1,5 - 2,0 l.
El nivel de aceite del motor no debe
exceder la marca de máximo ( MAX)
de la varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Si el aceite excede el límite
máximo, no arrancar el vehículo y ponerse en contacto con un taller.
Para evitar salpicaduras al reponer el
aceite del motor, recomendamos utili‐ zar un embudo. Asegúrese de que elembudo se encuentra colocado de
manera segura en el tubo de llenado.
El consumo de aceite no se estabili‐zará hasta que el vehículo haya reco‐
rrido varios miles de kilómetros. Sólo
entonces se puede determinar el
consumo real de aceite.
Si el consumo sobrepasa los
0,6 litros cada 1.000 km después del
periodo de rodaje, recurra a un taller.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante rellenado de fábrica
ofrece protección anticongelante
hasta unos -28 °C.

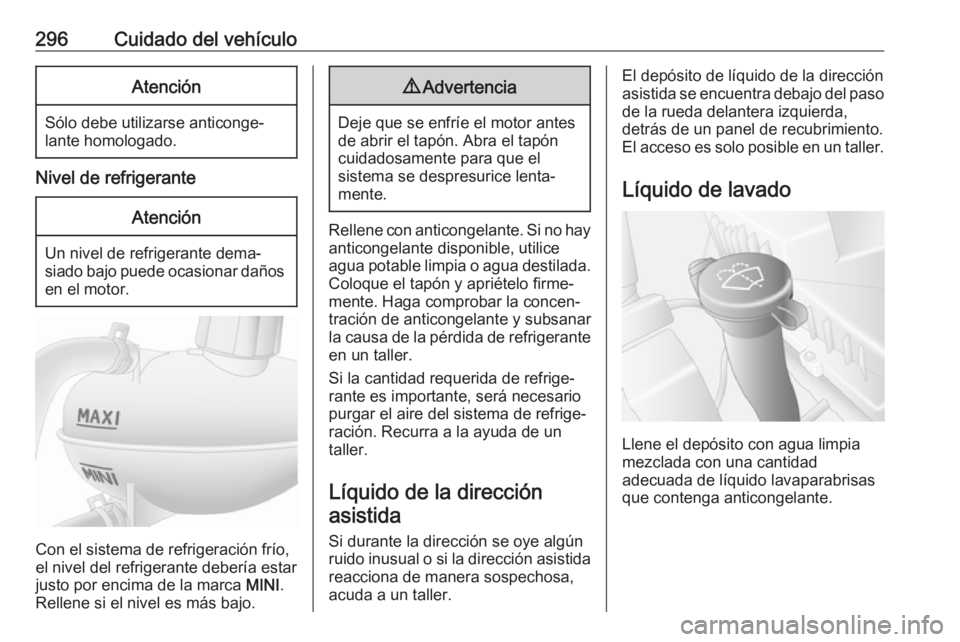

296Cuidado del vehículoAtención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños
en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debería estar
justo por encima de la marca MINI.
Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Rellene con anticongelante. Si no hay anticongelante disponible, utilice
agua potable limpia o agua destilada. Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de anticongelante y subsanar
la causa de la pérdida de refrigerante
en un taller.
Si la cantidad requerida de refrige‐
rante es importante, será necesario
purgar el aire del sistema de refrige‐
ración. Recurra a la ayuda de un
taller.
Líquido de la dirección
asistida
Si durante la dirección se oye algún
ruido inusual o si la dirección asistida reacciona de manera sospechosa,
acuda a un taller.
El depósito de líquido de la dirección asistida se encuentra debajo del paso de la rueda delantera izquierda,
detrás de un panel de recubrimiento. El acceso es solo posible en un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
que contenga anticongelante.

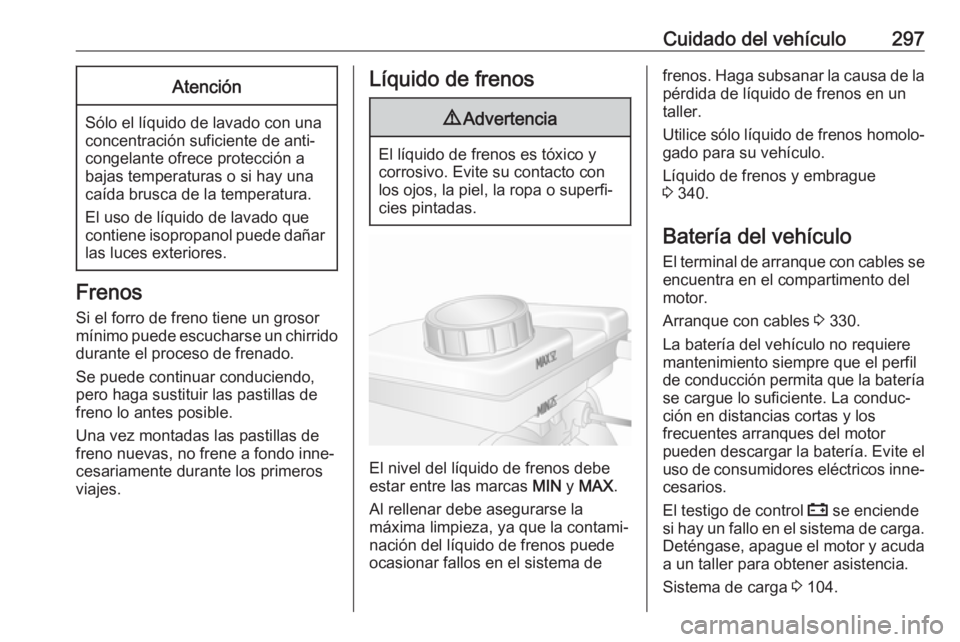

Cuidado del vehículo297Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
El uso de líquido de lavado que
contiene isopropanol puede dañar
las luces exteriores.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
freno lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Al rellenar debe asegurarse la
máxima limpieza, ya que la contami‐
nación del líquido de frenos puede
ocasionar fallos en el sistema de
frenos. Haga subsanar la causa de la
pérdida de líquido de frenos en un
taller.
Utilice sólo líquido de frenos homolo‐ gado para su vehículo.
Líquido de frenos y embrague
3 340.
Batería del vehículo
El terminal de arranque con cables se
encuentra en el compartimento del
motor.
Arranque con cables 3 330.
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el uso de consumidores eléctricos inne‐ cesarios.
El testigo de control p se enciende
si hay un fallo en el sistema de carga.
Deténgase, apague el motor y acuda a un taller para obtener asistencia.
Sistema de carga 3 104.

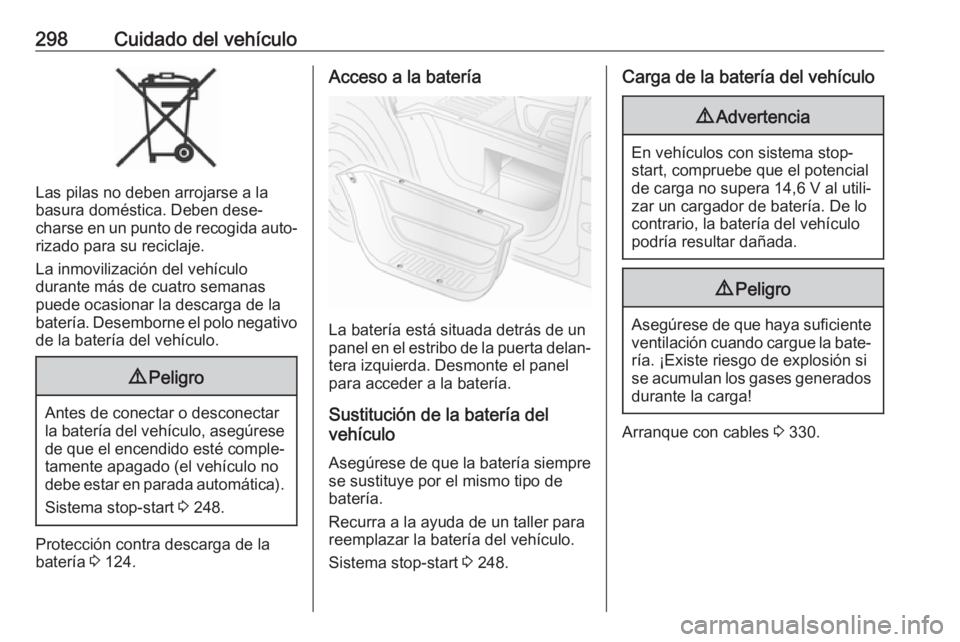

298Cuidado del vehículo
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
9 Peligro
Antes de conectar o desconectar
la batería del vehículo, asegúrese de que el encendido esté comple‐
tamente apagado (el vehículo no debe estar en parada automática).
Sistema stop-start 3 248.
Protección contra descarga de la
batería 3 124.
Acceso a la batería
La batería está situada detrás de un
panel en el estribo de la puerta delan‐ tera izquierda. Desmonte el panel
para acceder a la batería.
Sustitución de la batería del
vehículo
Asegúrese de que la batería siempre
se sustituye por el mismo tipo de
batería.
Recurra a la ayuda de un taller para
reemplazar la batería del vehículo.
Sistema stop-start 3 248.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, compruebe que el potencial
de carga no supera 14,6 V al utili‐
zar un cargador de batería. De lo
contrario, la batería del vehículo
podría resultar dañada.
9 Peligro
Asegúrese de que haya suficiente
ventilación cuando cargue la bate‐ ría. ¡Existe riesgo de explosión sise acumulan los gases generados
durante la carga!
Arranque con cables 3 330.
