Zamjena žarulje

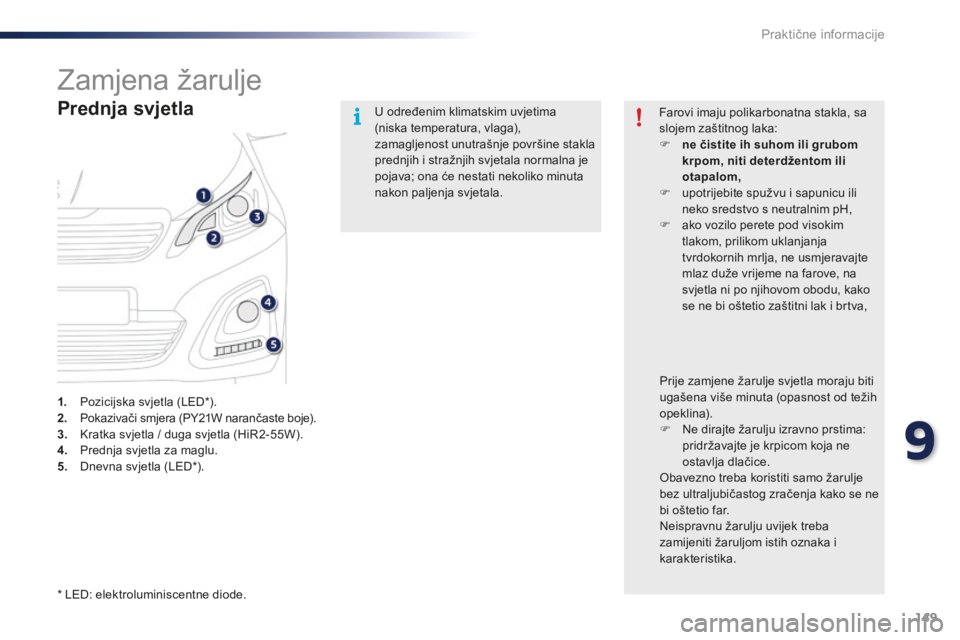

Prednja svjetla
1. Pozicijska svjetla (LED*).
2. Pokazivači smjera (PY21W narančaste boje).
3.
K

ratka svjetla / duga svjetla (HiR2-55W).
4.
P

rednja svjetla za maglu.
5.
D

nevna svjetla (LED*). U određenim klimatskim uvjetima
(niska temperatura, vlaga),
zamagljenost unutrašnje površine stakla
prednjih i stražnjih svjetala normalna je
pojava; ona će nestati nekoliko minuta
nakon paljenja svjetala.
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva,
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
F
N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.
* LED: elektroluminiscentne diode.
9
Praktične informacije

150
108_hr_Chap09_info-pratiques_ed01-2015

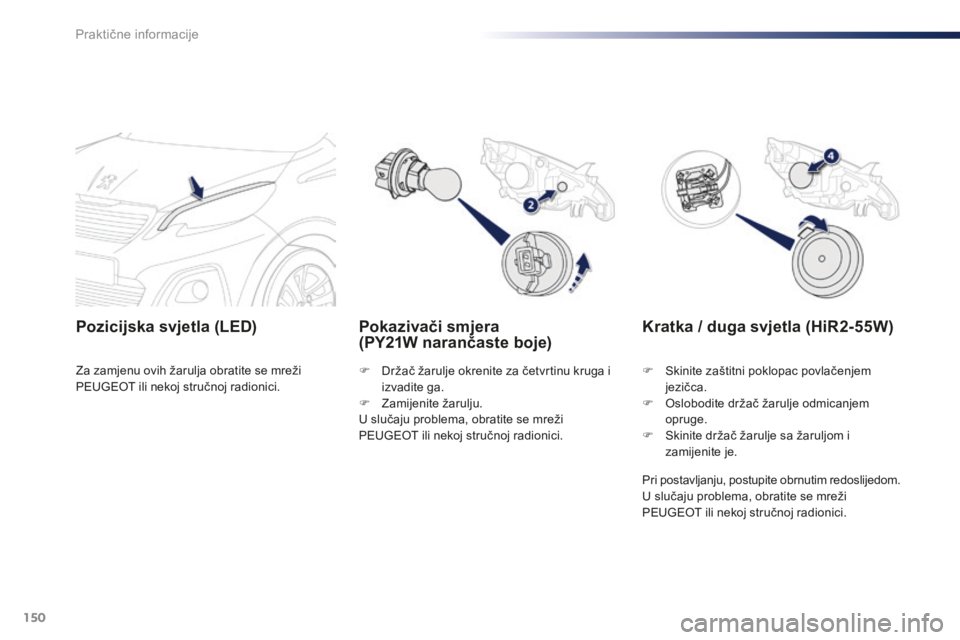

Pokazivači smjera
(PY21W narančaste boje)
Pozicijska svjetla (LED)
F Držač žarulje okrenite za četvrtinu kruga i
izvadite ga.
F

Z
amijenite žarulju.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Kratka / duga svjetla (HiR2-55W)
F Skinite zaštitni poklopac povlačenjem
jezičca.
F

O
slobodite držač žarulje odmicanjem
opruge.
F

S
kinite držač žarulje sa žaruljom i
zamijenite je.
Pri postavljanju, postupite obrnutim redoslijedom.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Praktične informacije

151
108_hr_Chap09_info-pratiques_ed01-2015

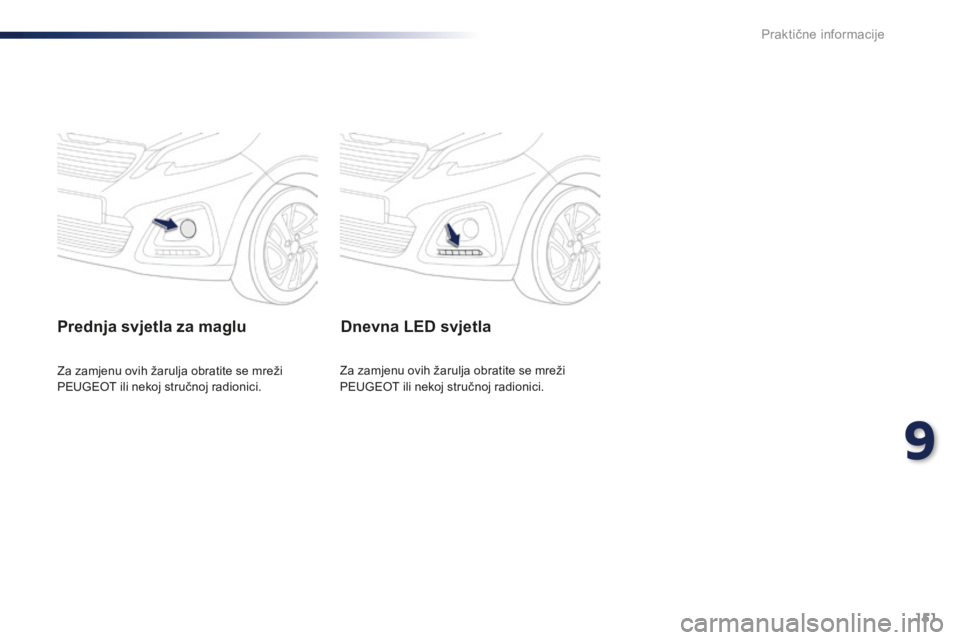

Prednja svjetla za maglu
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Dnevna LED svjetla
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
9
Praktične informacije

152
108_hr_Chap09_info-pratiques_ed01-2015
1. Stop svjetla (P21/5W)
2. Pozicijska svjetla (P21/5W)
3.
P

okazivači smjera (PY21W)
4.
S

vjetlo za vožnju natrag (P21W), desna
strana
S

vjetlo za maglu (P21W), lijeva strana

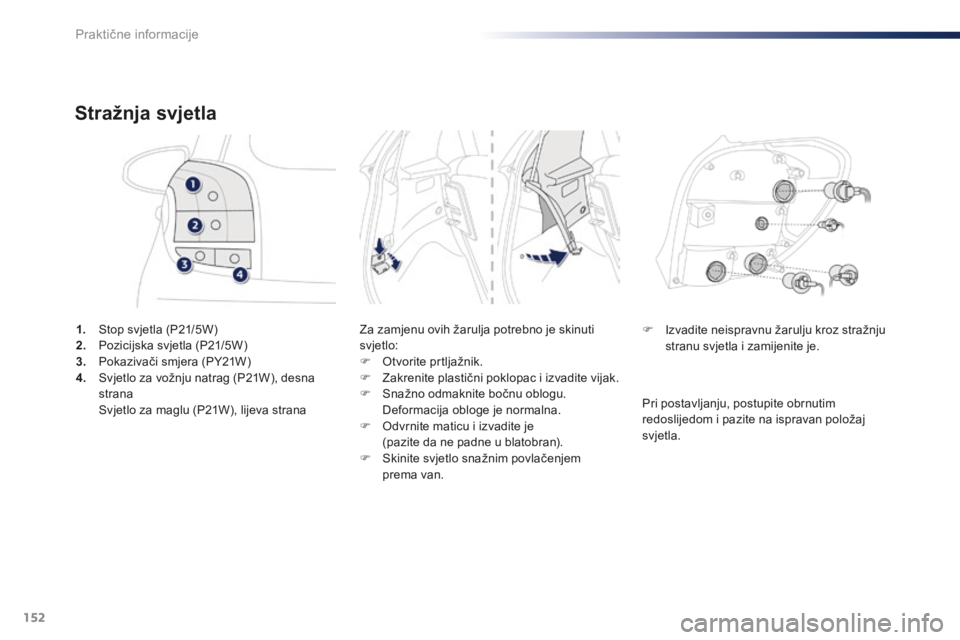

Stražnja svjetla
Za zamjenu ovih žarulja potrebno je skinuti
svjetlo:
F
O
tvorite prtljažnik.
F

Z
akrenite plastični poklopac i izvadite vijak.
F

S
nažno odmaknite bočnu oblogu.
D

eformacija obloge je normalna.
F

O
dvrnite maticu i izvadite je
(pazite da ne padne u blatobran).
F

S
kinite svjetlo snažnim povlačenjem
prema van. F
I zvadite neispravnu žarulju kroz stražnju
stranu svjetla i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom i pazite na ispravan položaj
svjetla.
Praktične informacije

153
108_hr_Chap09_info-pratiques_ed01-2015

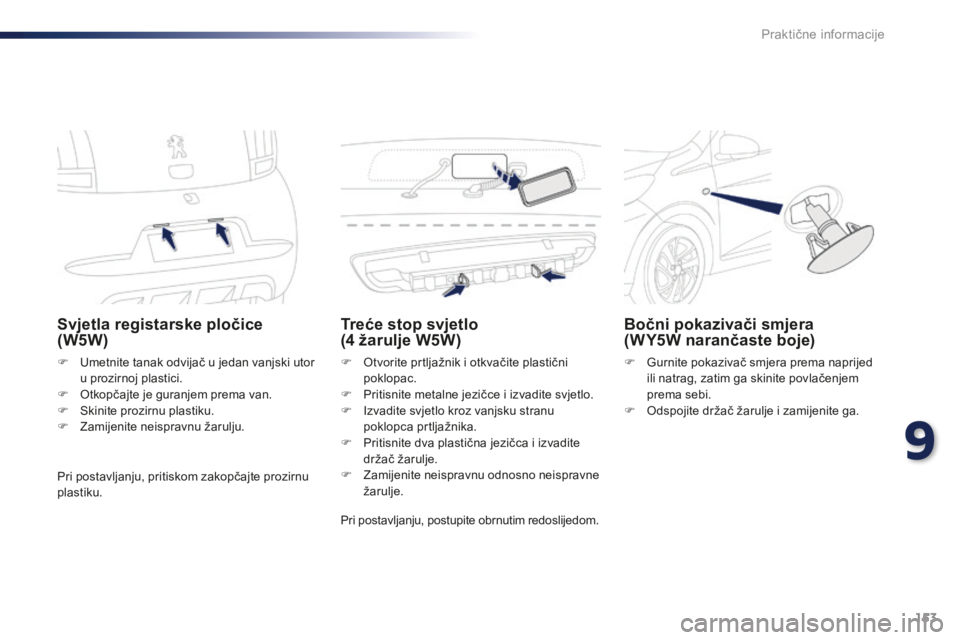

Svjetla registarske pločice
(W5W)
F Umetnite tanak odvijač u jedan vanjski utor u prozirnoj plastici.
F

O
tkopčajte je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Treće stop svjetlo
(4 žarulje W5W)
F Otvorite prtljažnik i otkvačite plastični
poklopac.
F

P
ritisnite metalne jezičce i izvadite svjetlo.
F

I
zvadite svjetlo kroz vanjsku stranu
poklopca prtljažnika.
F

P
ritisnite dva plastična jezičca i izvadite
držač žarulje.
F

Z
amijenite neispravnu odnosno neispravne
žarulje.
Bočni pokazivači smjera
(WY5W narančaste boje)
F Gurnite pokazivač smjera prema naprijed ili natrag, zatim ga skinite povlačenjem
prema sebi.
F

O
dspojite držač žarulje i zamijenite ga.
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. Pri postavljanju, postupite obrnutim redoslijedom.
9
Praktične informacije

154
108_hr_Chap09_info-pratiques_ed01-2015
Zamjena osigurača

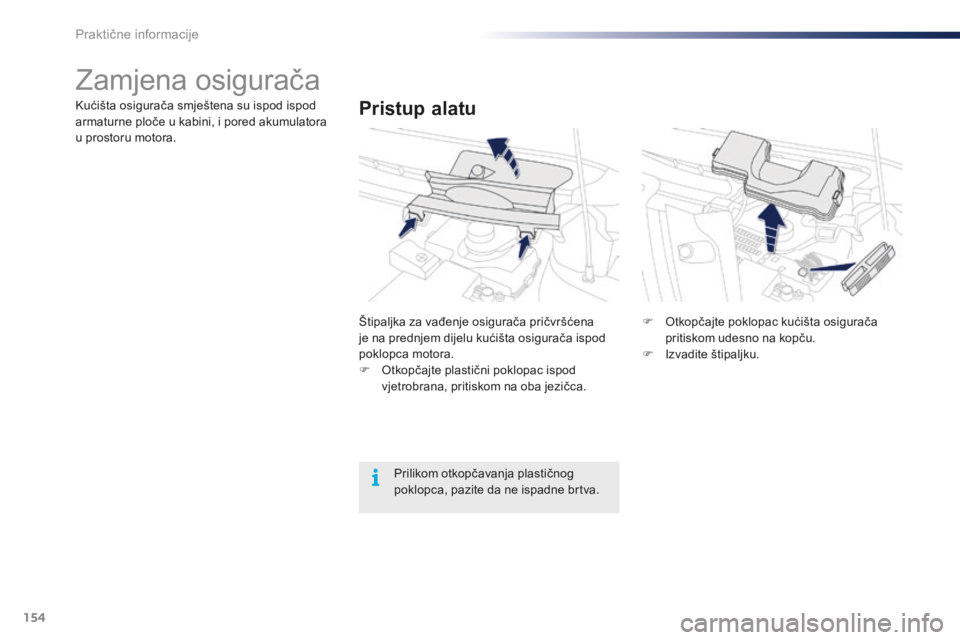

Pristup alatuKućišta osigurača smještena su ispod ispod
armaturne ploče u kabini, i pored akumulatora
u prostoru motora.Štipaljka za vađenje osigurača pričvršćena
je na prednjem dijelu kućišta osigurača ispod
poklopca motora.
F

O
tkopčajte plastični poklopac ispod
vjetrobrana, pritiskom na oba jezičca. F

O
tkopčajte poklopac kućišta osigurača
pritiskom udesno na kopču.
F

I
zvadite štipaljku.
Prilikom otkopčavanja plastičnog
poklopca, pazite da ne ispadne brtva.
Praktične informacije

155
108_hr_Chap09_info-pratiques_ed01-2015
Prije zamjene osigurača potrebno je:
F s aznati uzrok pregaranja i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.

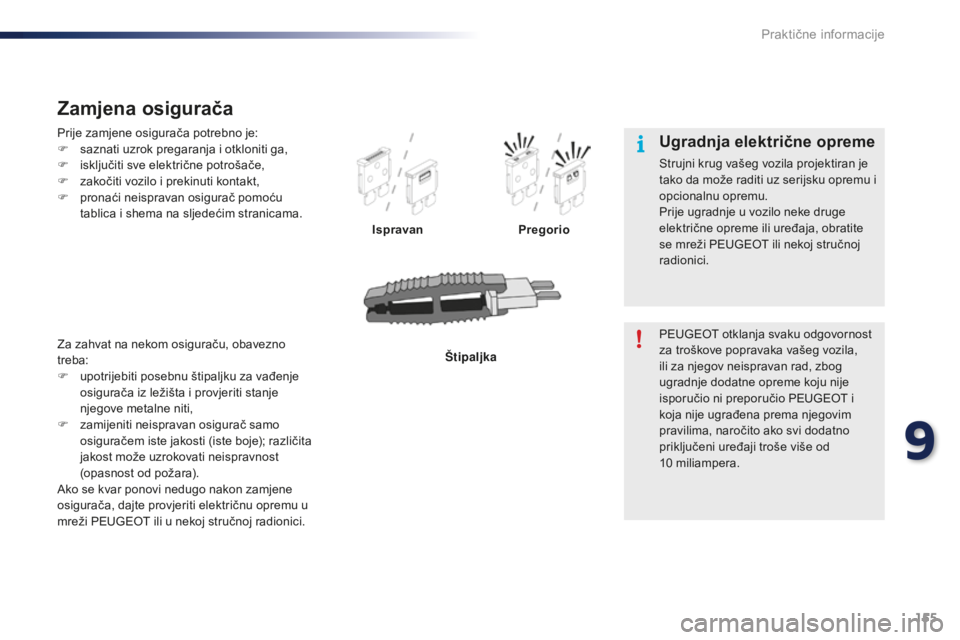

Zamjena osigurača
Ispravan Pregorio
Štipaljka
Za zahvat na nekom osiguraču, obavezno
treba:
F

u

potrijebiti posebnu štipaljku za vađenje
osigurača iz ležišta i provjeriti stanje
njegove metalne niti,
F

z

amijeniti neispravan osigurač samo
osiguračem iste jakosti (iste boje); različita
jakost može uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici. PEUGEOT otklanja svaku odgovornost
za troškove popravaka vašeg vozila,
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
Ugradnja električne opreme
Strujni krug vašeg vozila projektiran je
tako da može raditi uz serijsku opremu i
opcionalnu opremu.
Prije ugradnje u vozilo neke druge
električne opreme ili uređaja, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
9
Praktične informacije

156
108_hr_Chap09_info-pratiques_ed01-2015
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je ispod
armaturne ploče (na strani vozača).
F
Z
a pristup osiguračima, otkopčajte bijeli
plastični poklopac.
Nakon zahvata, vrlo pažljivo postavite

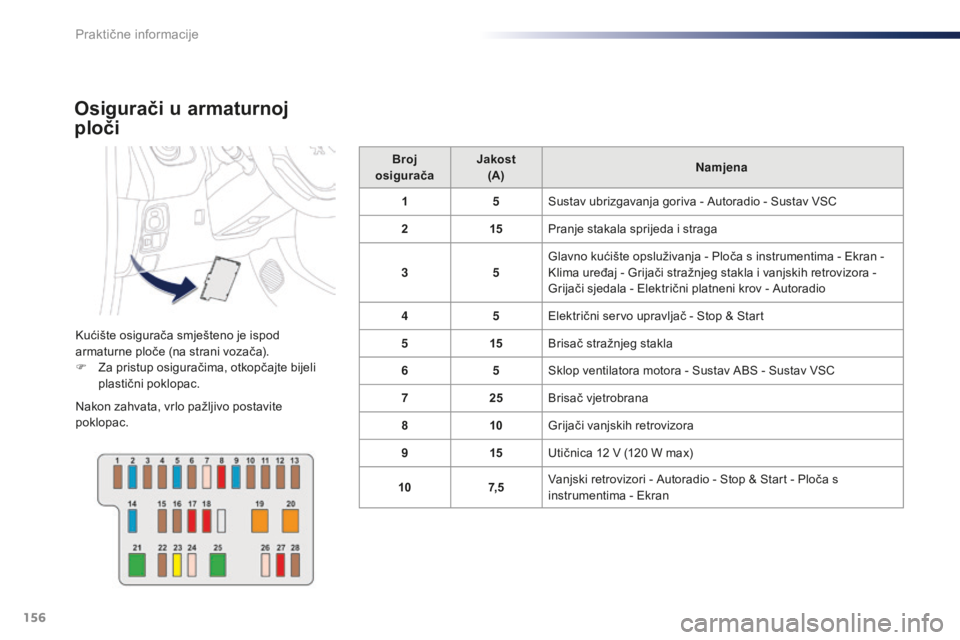

poklopac. Broj

osigurača Jakost

(A) Namjena
1 5Sustav ubrizgavanja goriva - Autoradio - Sustav VSC
2 15Pranje stakala sprijeda i straga
3 5Glavno kućište opsluživanja - Ploča s instrumentima - Ekran -
Klima uređaj - Grijači stražnjeg stakla i vanjskih retrovizora -
Grijači sjedala - Električni platneni krov - Autoradio
4 5Električni servo upravljač - Stop & Start
5 15Brisač stražnjeg stakla
6 5Sklop ventilatora motora - Sustav ABS - Sustav VSC
7 25Brisač vjetrobrana
8 10Grijači vanjskih retrovizora
9 15Utičnica 12
V (120 W max)
10 7, 5Vanjski retrovizori - Autoradio - Stop & Start - Ploča s
instrumentima - Ekran
Praktične informacije

157
108_hr_Chap09_info-pratiques_ed01-2015

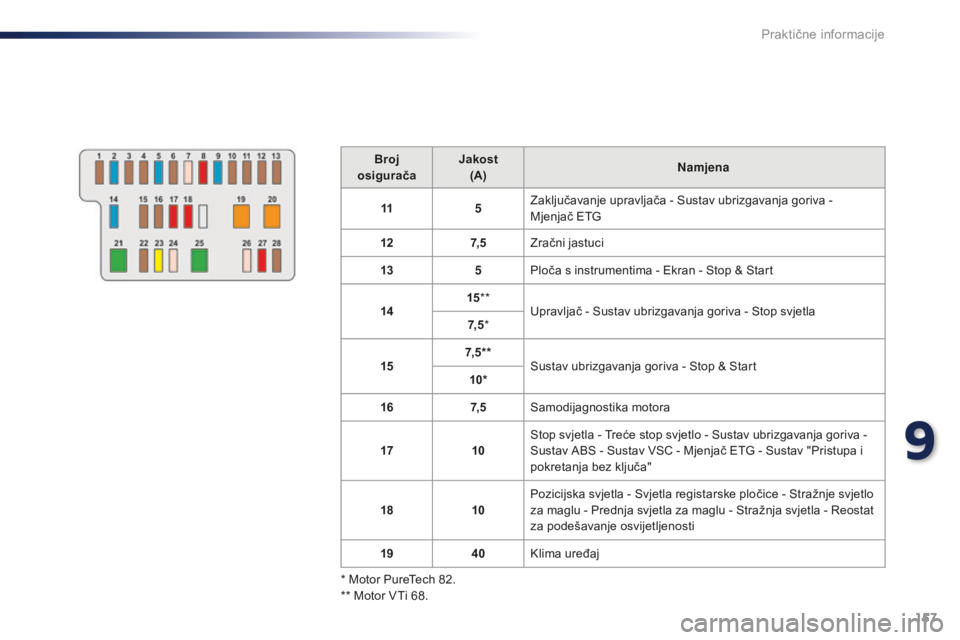

Broj
osigurača Jakost
(A) Namjena
11 5Zaključavanje upravljača - Sustav ubrizgavanja goriva -
Mjenjač ETG
12 7, 5Zračni jastuci
13 5Ploča s instrumentima - Ekran - Stop & Start
14 15
**
Upravljač - Sustav ubrizgavanja goriva - Stop svjetla
7, 5 *
15 7, 5 * *
Sustav ubrizgavanja goriva - Stop & Start
10*
16 7, 5Samodijagnostika motora
17 10Stop svjetla - Treće stop svjetlo - Sustav ubrizgavanja goriva -
Sustav ABS - Sustav VSC - Mjenjač ETG - Sustav "Pristupa i
pokretanja bez ključa"
18 10Pozicijska svjetla - Svjetla registarske pločice - Stražnje svjetlo
za maglu - Prednja svjetla za maglu - Stražnja svjetla - Reostat
za podešavanje osvijetljenosti
19 40Klima uređaj
* Motor PureTech 82.
** Motor VTi 68.
9
Praktične informacije

158
108_hr_Chap09_info-pratiques_ed01-2015

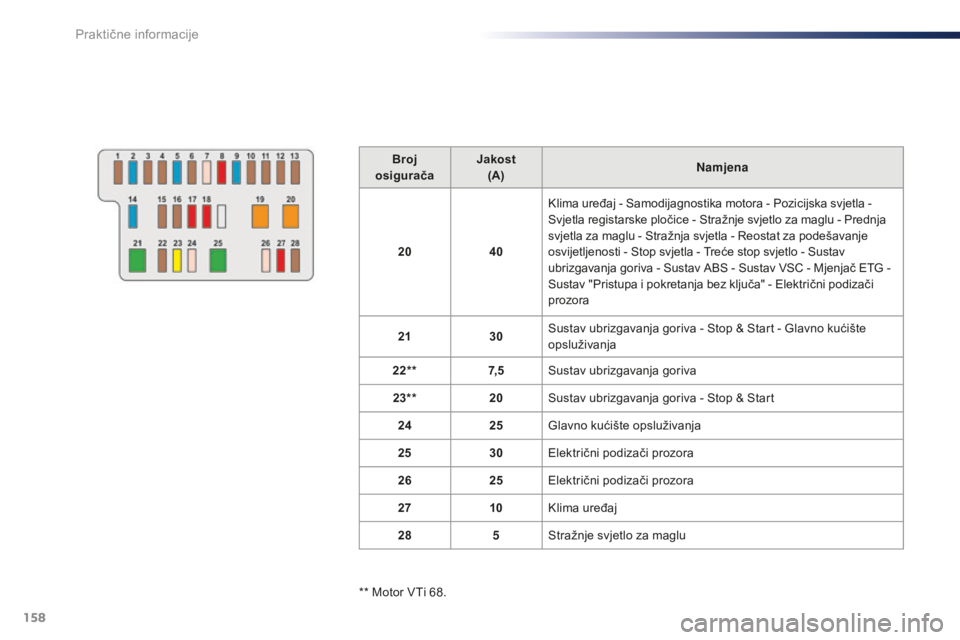

Broj
osigurača Jakost
(A) Namjena
20 40Klima uređaj - Samodijagnostika motora - Pozicijska svjetla -
Svjetla registarske pločice - Stražnje svjetlo za maglu - Prednja
svjetla za maglu - Stražnja svjetla - Reostat za podešavanje
osvijetljenosti - Stop svjetla - Treće stop svjetlo - Sustav
ubrizgavanja goriva - Sustav ABS - Sustav VSC - Mjenjač ETG -

Sustav "Pristupa i pokretanja bez ključa" - Električni podizači
prozora
21 30Sustav ubrizgavanja goriva - Stop & Start - Glavno kućište
opsluživanja
22** 7, 5Sustav ubrizgavanja goriva
23** 20Sustav ubrizgavanja goriva - Stop & Start
24 25Glavno kućište opsluživanja
25 30Električni podizači prozora
26 25Električni podizači prozora
27 10Klima uređaj
28 5Stražnje svjetlo za maglu
** Motor VTi 68.
