179

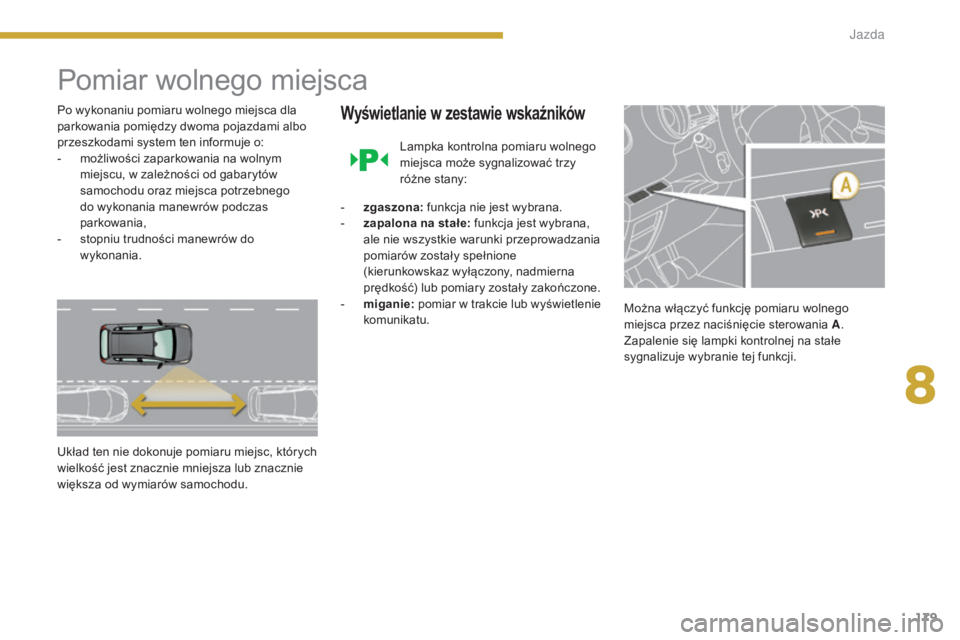

Pomiar wolnego miejsca
Po wykonaniu pomiaru wolnego miejsca dla
parkowania pomiędzy dwoma pojazdami albo
przeszkodami system ten informuje o:
-
m
ożliwości zaparkowania na wolnym
miejscu, w zależności od gabarytów
samochodu oraz miejsca potrzebnego
do wykonania manewrów podczas
parkowania,
-

s
topniu trudności manewrów do
wykonania.
Układ ten nie dokonuje pomiaru miejsc, których
wielkość jest znacznie mniejsza lub znacznie
większa od wymiarów samochodu.Wyświetlanie w zestawie wskaźników
Lampka kontrolna pomiaru wolnego
miejsca może sygnalizować trzy
różne stany:
-

zg

aszona: funkcja nie jest wybrana.
-

z

apalona na stałe: funkcja jest wybrana,
ale nie wszystkie warunki przeprowadzania
pomiarów zostały spełnione
(kierunkowskaz wyłączony, nadmierna
prędkość) lub pomiary zostały zakończone.
-

m

iganie: pomiar w trakcie lub wyświetlenie
komunikatu. Można włączyć funkcję pomiaru wolnego
miejsca przez naciśnięcie sterowania A
.
Zapalenie się lampki kontrolnej na stałe
sygnalizuje wybranie tej funkcji.
8
Jazda

180

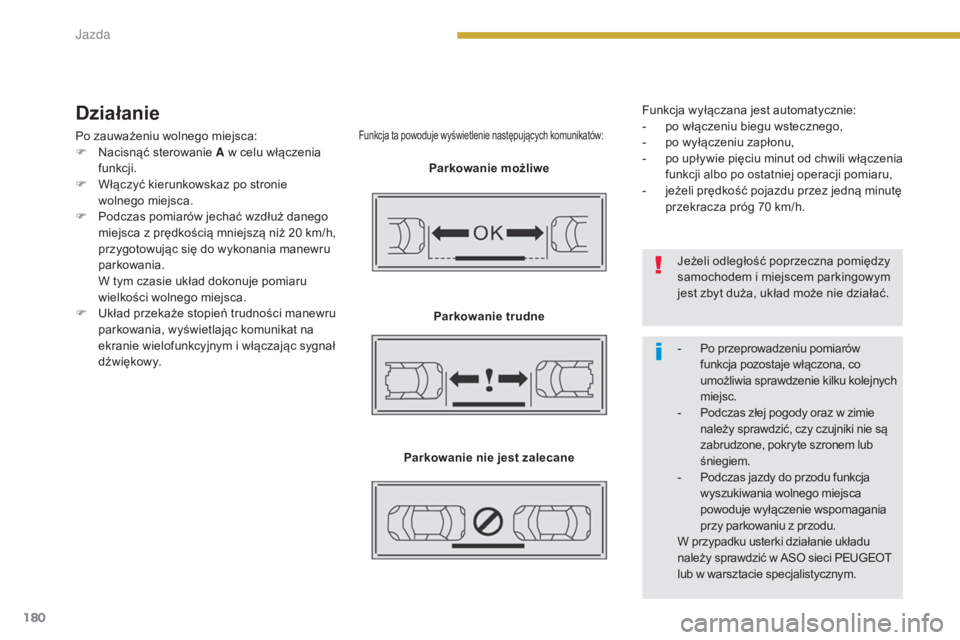

Działanie
Po zauważeniu wolnego miejsca:
F N acisnąć sterowanie A w celu włączenia
funkcji.
F

W
łączyć kierunkowskaz po stronie
wolnego miejsca.
F

P
odczas pomiarów jechać wzdłuż danego
miejsca z prędkością mniejszą niż 20
km/h,
przygotowując się do wykonania manewru
parkowania.
W t

ym czasie układ dokonuje pomiaru
wielkości wolnego miejsca.
F

U
kład przekaże stopień trudności manewru
parkowania, wyświetlając komunikat na
ekranie wielofunkcyjnym i włączając sygnał
d ź w i ę kow y.Funkcja ta powoduje wyświetlenie następujących komunikatów:
Parkowanie możliwe
Parkowanie trudne
Parkowanie nie jest zalecane Funkcja wyłączana jest automatycznie:
-

p
o włączeniu biegu wstecznego,
-
p
o wyłączeniu zapłonu,
- p o upływie pięciu minut od chwili włączenia
funkcji albo po ostatniej operacji pomiaru,
-

j
eżeli prędkość pojazdu przez jedną minutę
przekracza próg 70
km/h.
Jeżeli odległość poprzeczna pomiędzy
samochodem i miejscem parkingowym
jest zbyt duża, układ może nie działać.
-

P
o przeprowadzeniu pomiarów
funkcja pozostaje włączona, co
umożliwia sprawdzenie kilku kolejnych
miejsc.
-

P
odczas złej pogody oraz w zimie
należy sprawdzić, czy czujniki nie są
zabrudzone, pokryte szronem lub
śniegiem.
-

P
odczas jazdy do przodu funkcja
wyszukiwania wolnego miejsca
powoduje wyłączenie wspomagania
przy parkowaniu z przodu.
W przypadku usterki działanie układu
należy sprawdzić w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Jazda

181

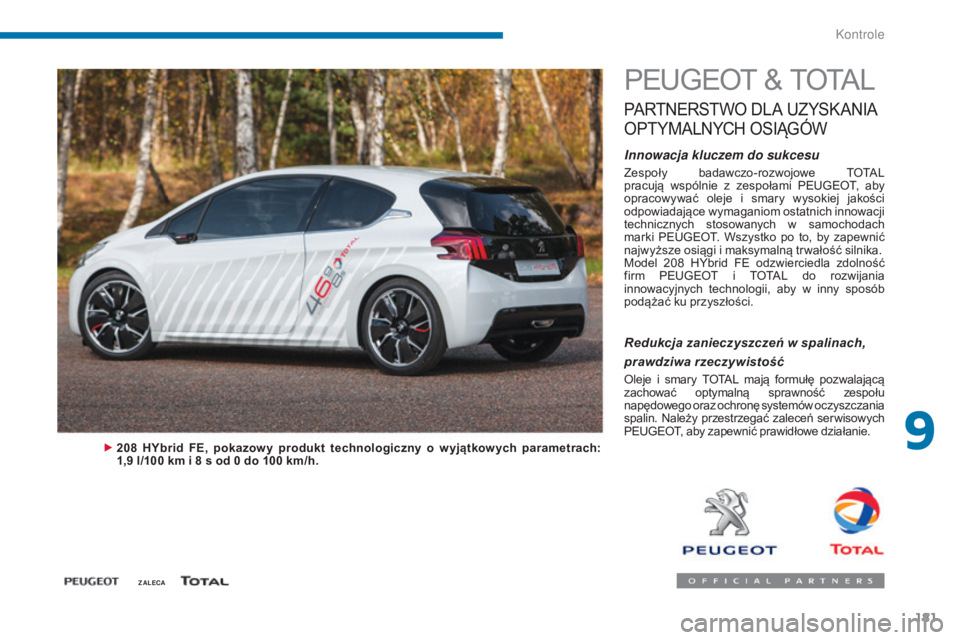

PEUGEOT & TOTAL
PARTNERSTWO DLA U ZYSK ANIA
O

PTYMALNYCH
OS
IĄG
óW
Innowacja kluczem do sukcesu
Zespoły badawczo-rozwojowe TOTAL
pracują wspólnie z zespołami PEUGEOT, aby
opracowywać oleje i smary wysokiej jakości
odpowiadające wymaganiom ostatnich innowacji
technicznych stosowanych w samochodach
marki PEUGEOT. Wszystko po to, by zapewnić
najwyższe osiągi i maksymalną tr wałość silnika.
Model 208 HYbrid FE odzwierciedla zdolność
firm PEUGEOT i TOTAL do rozwijania
innowacyjnych technologii, aby w inny sposób
podążać ku przyszłości.
208 HYbrid FE, pokazow y produkt technologiczny o w yjątkow ych parametrach:
1,9 l/100 km i 8 s od 0 do 100 km/h.
Redukcja zanieczyszczeń w spalinach,
prawdziwa rzeczywistość
Oleje i smary TOTAL mają formułę pozwalającą
zachować optymalną sprawność zespołu
napędowego oraz ochronę systemów oczyszczania
spalin. Należy przestrzegać zaleceń serwisowych
PEUGEOT, aby zapewnić prawidłowe działanie.
ZALECA
9
Kontrole

182

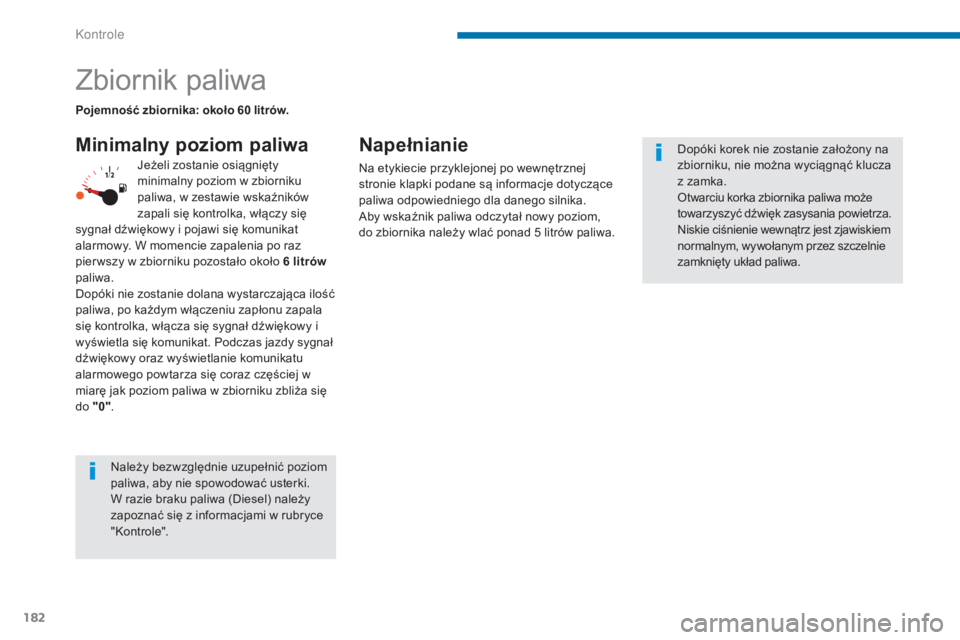

Zbiornik paliwa
Minimalny poziom paliwaNapełnianie
Na etykiecie przyklejonej po wewnętrznej
stronie klapki podane są informacje dotyczące
paliwa odpowiedniego dla danego silnika.
Aby wskaźnik paliwa odczytał nowy poziom,
do zbiornika należy wlać ponad 5
litrów paliwa.
Jeżeli zostanie osiągnięty
minimalny poziom w zbiorniku
paliwa, w zestawie wskaźników
zapali się kontrolka, włączy się
sygnał dźwiękowy i pojawi się komunikat
alarmowy. W momencie zapalenia po raz
pier wszy w zbiorniku pozostało około 6 litrów
paliwa.
Dopóki nie zostanie dolana wystarczająca ilość
paliwa, po każdym włączeniu zapłonu zapala
się kontrolka, włącza się sygnał dźwiękowy i
wyświetla się komunikat. Podczas jazdy sygnał
dźwiękowy oraz wyświetlanie komunikatu
alarmowego powtarza się coraz częściej w
miarę jak poziom paliwa w zbiorniku zbliża się
do "0" .
Pojemność zbiornika: około 60

litrów.
Należy bezwzględnie uzupełnić poziom
paliwa, aby nie spowodować usterki.
W razie braku paliwa (Diesel) należy
zapoznać się z informacjami w rubryce
"Kontrole". Dopóki korek nie zostanie założony na
zbiorniku, nie można wyciągnąć klucza
z zamka.
Otwarciu korka zbiornika paliwa może
towarzyszyć dźwięk zasysania powietrza.
Niskie ciśnienie wewnątrz jest zjawiskiem
normalnym, wywołanym przez szczelnie
zamknięty układ paliwa.
Kontrole

183

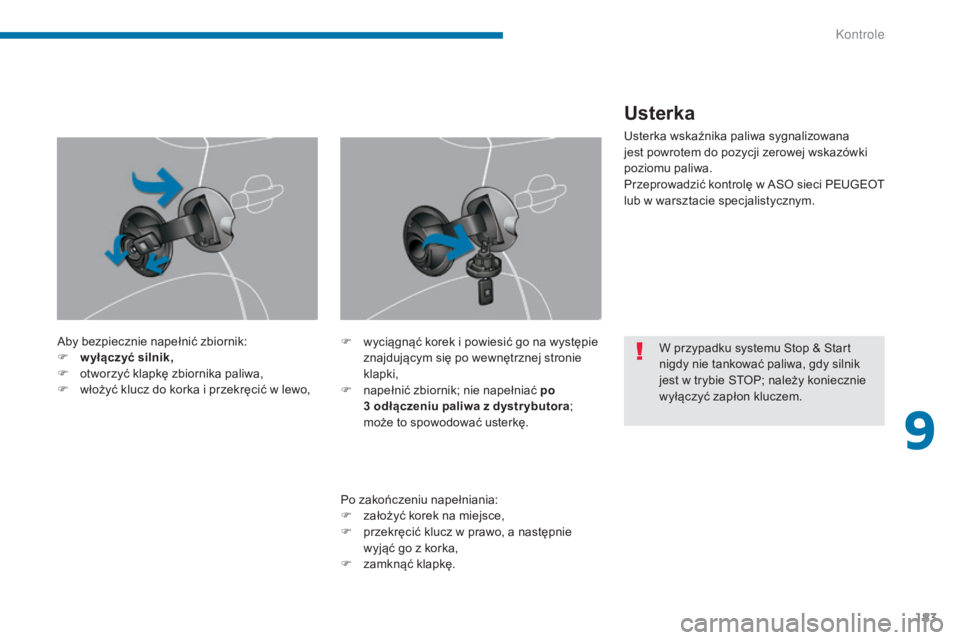

Aby bezpiecznie napełnić zbiornik:
F w yłączyć silnik,
F

o
tworzyć klapkę zbiornika paliwa,
F

w
łożyć klucz do korka i przekręcić w lewo,
Po zakończeniu napełniania:
F

z
ałożyć korek na miejsce,
F

p
rzekręcić klucz w prawo, a następnie
wyjąć go z korka,
F

z
amknąć klapkę.
F
w yciągnąć korek i powiesić go na występie
znajdującym się po wewnętrznej stronie
klapki,
F

n
apełnić zbiornik; nie napełniać po
3
odłączeniu paliwa z dystr ybutora;
może to spowodować usterkę.
Usterka
Usterka wskaźnika paliwa sygnalizowana
jest powrotem do pozycji zerowej wskazówki
poziomu paliwa.
Przeprowadzić kontrolę w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
W przypadku systemu Stop & Start
nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; należy koniecznie
wyłączyć zapłon kluczem.
9
Kontrole

DIESEL
184

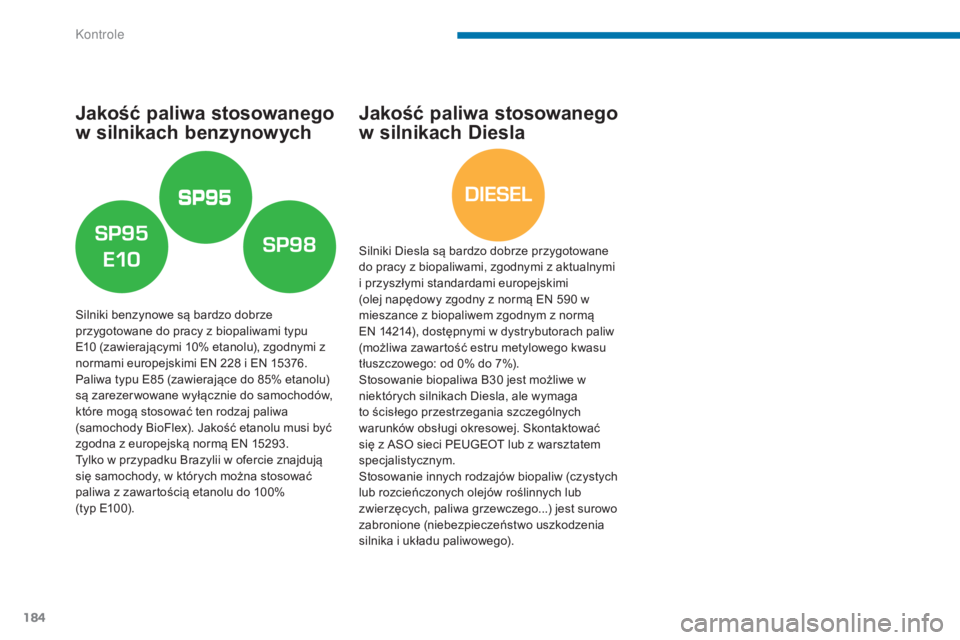

Jakość paliwa stosowanego
w silnikach benzynowych
Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami typu
E10 (zawierającymi 10% etanolu), zgodnymi z
normami europejskimi EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85% etanolu)
są zarezer wowane wyłącznie do samochodów,
które mogą stosować ten rodzaj paliwa
(samochody BioFlex). Jakość etanolu musi być
zgodna z europejską normą EN 15293.
Tylko w przypadku Brazylii w ofercie znajdują
się samochody, w których można stosować
paliwa z zawartością etanolu do 100%
(typ E100).
Jakość paliwa stosowanego
w silnikach Diesla
Silniki Diesla są bardzo dobrze przygotowane
do pracy z biopaliwami, zgodnymi z aktualnymi
i przyszłymi standardami europejskimi
(olej napędowy zgodny z normą EN 590 w
mieszance z biopaliwem zgodnym z normą
EN 14214), dostępnymi w dystrybutorach paliw
(możliwa zawartość estru metylowego kwasu
tłuszczowego: od 0% do 7%).
Stosowanie biopaliwa B30 jest możliwe w
niektórych silnikach Diesla, ale wymaga
to ścisłego przestrzegania szczególnych
warunków obsługi okresowej. Skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Stosowanie innych rodzajów biopaliw (czystych
lub rozcieńczonych olejów roślinnych lub
zwierzęcych, paliwa grzewczego...) jest surowo
zabronione (niebezpieczeństwo uszkodzenia
silnika i układu paliwowego).
K

185

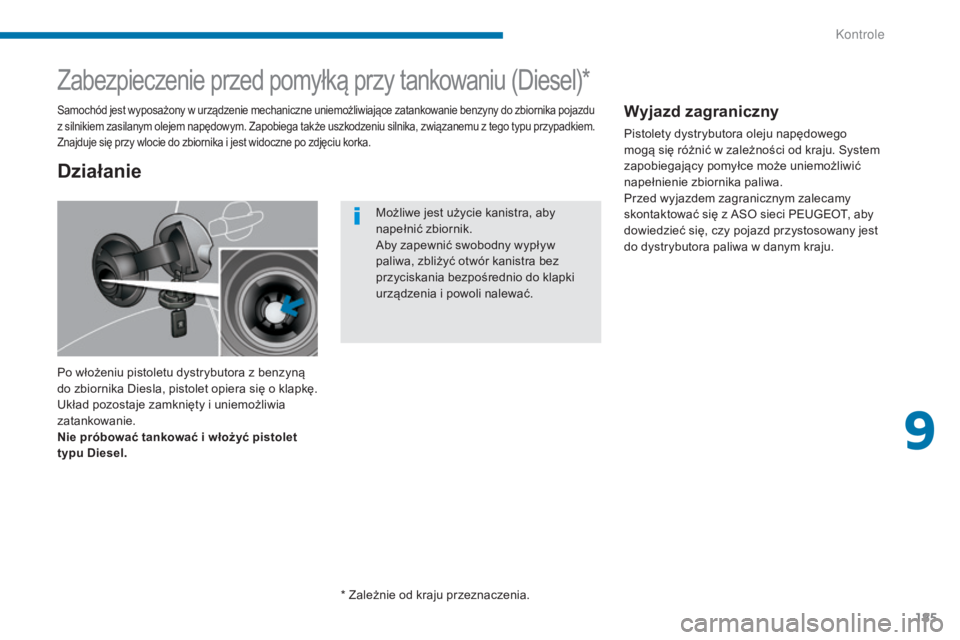

Zabezpieczenie przed pomyłką przy tankowaniu (Diesel)*
Po włożeniu pistoletu dystrybutora z benzyną
do zbiornika Diesla, pistolet opiera się o klapkę.
Układ pozostaje zamknięty i uniemożliwia
zatankowanie.
Nie próbować tankować i włożyć pistolet
typu Diesel .
* Zależnie od kraju przeznaczenia.
Samochód jest wyposażony w urządzenie mechaniczne uniemożliwiające zatankowanie benzyny do zbiornika pojazdu
z silnikiem zasilanym olejem napędowym. Zapobiega także uszkodzeniu silnika, związanemu z tego typu przypadkiem.
Znajduje się przy wlocie do zbiornika i jest widoczne po zdjęciu korka.
Działanie
Możliwe jest użycie kanistra, aby
napełnić zbiornik.
Aby zapewnić swobodny wypływ
paliwa, zbliżyć otwór kanistra bez
przyciskania bezpośrednio do klapki
urządzenia i powoli nalewać.
Wyjazd zagraniczny
Pistolety dystrybutora oleju napędowego
mogą się różnić w zależności od kraju. System
zapobiegający pomyłce może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem zagranicznym zalecamy
skontaktować się z ASO sieci PEUGEOT, aby
dowiedzieć się, czy pojazd przystosowany jest
do dystrybutora paliwa w danym kraju.
9
Kontrole

186

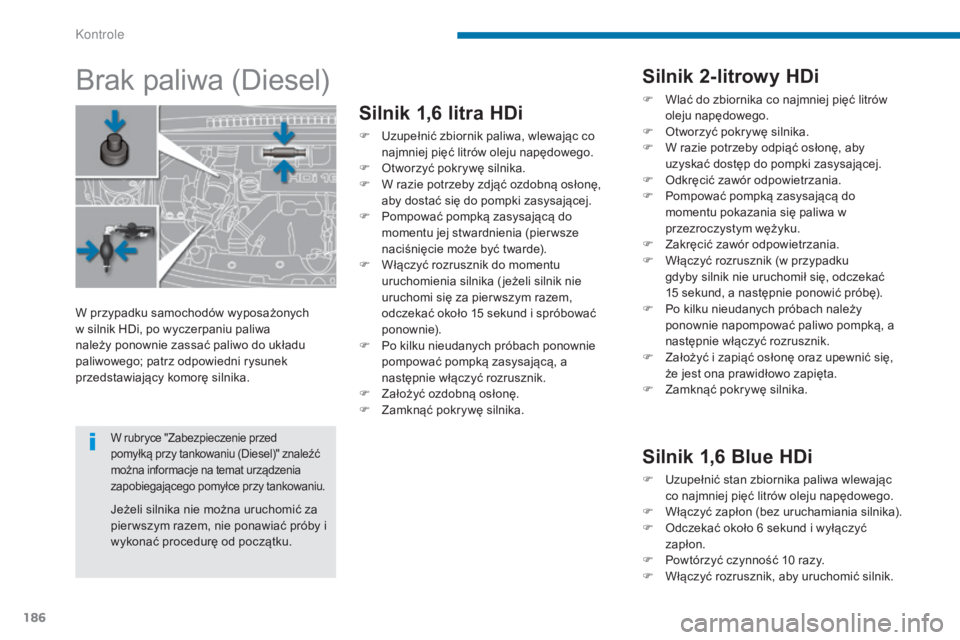

Brak paliwa (Diesel)
Silnik 1,6 litra HDi
F Uzupełnić zbiornik paliwa, wlewając co
najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę silnika.
F

W r
azie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.
F

P
ompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).
F

W
łączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pier wszym razem,
odczekać około 15
sekund i spróbować
ponownie).
F

P
o kilku nieudanych próbach ponownie
pompować pompką zasysającą, a
następnie włączyć rozrusznik.
F

Z
ałożyć ozdobną osłonę.
F

Z
amknąć pokrywę silnika.
Silnik 2-litrowy HDi
F Wlać do zbiornika co najmniej pięć litrów oleju napędowego.
F

O
tworzyć pokrywę silnika.
F

W r
azie potrzeby odpiąć osłonę, aby
uzyskać dostęp do pompki zasysającej.
F

O
dkręcić zawór odpowietrzania.
F

P
ompować pompką zasysającą do
momentu pokazania się paliwa w
przezroczystym wężyku.
F

Z
akręcić zawór odpowietrzania.
F

W
łączyć rozrusznik (w przypadku
gdyby silnik nie uruchomił się, odczekać
15
sekund, a następnie ponowić próbę).
F

P
o kilku nieudanych próbach należy
ponownie napompować paliwo pompką, a
następnie włączyć rozrusznik.
F

Z
ałożyć i zapiąć osłonę oraz upewnić się,
że jest ona prawidłowo zapięta.
F

Z
amknąć pokrywę silnika.
W przypadku samochodów wyposażonych
w silnik HDi, po wyczerpaniu paliwa
należy ponownie zassać paliwo do układu
paliwowego; patrz odpowiedni rysunek
przedstawiający komorę silnika.
W rubryce "Zabezpieczenie przed
pomyłką przy tankowaniu (Diesel)" znaleźć
można informacje na temat urządzenia
zapobiegającego pomyłce przy tankowaniu.
Jeżeli silnika nie można uruchomić za
pier wszym razem, nie ponawiać próby i
wykonać procedurę od początku.
Silnik 1,6 Blue HDi
F Uzupełnić stan zbiornika paliwa wlewając
co najmniej pięć litrów oleju napędowego.
F

W
łączyć zapłon (bez uruchamiania silnika).
F

O
dczekać około 6 sekund i wyłączyć
zapłon.
F

P
owtórzyć czynność 10 razy.
F

W
łączyć rozrusznik, aby uruchomić silnik.
K

187

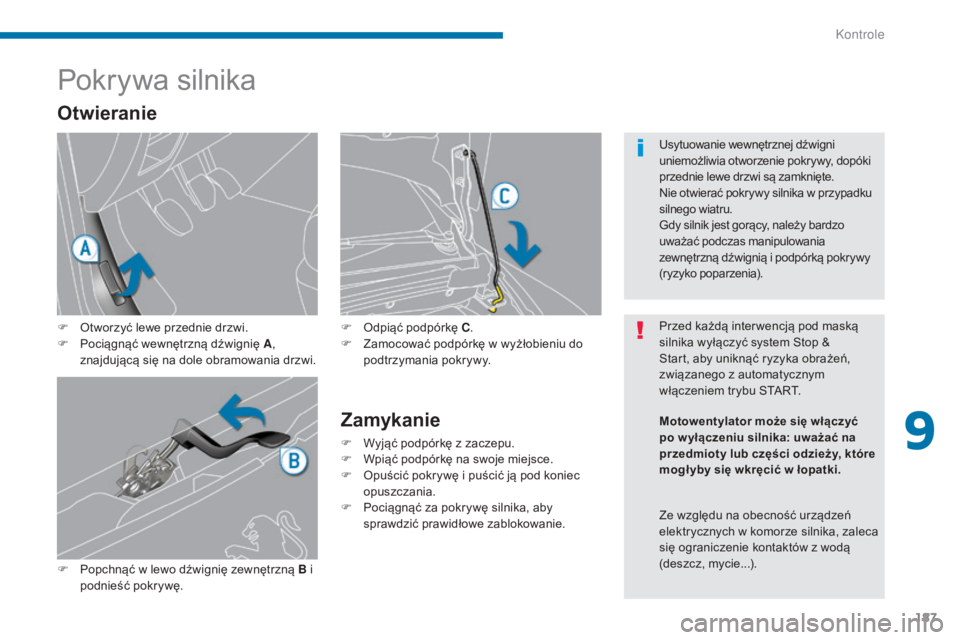

Pokrywa silnika
F Otworzyć lewe przednie drzwi.
F P ociągnąć wewnętrzną dźwignię A ,
znajdującą się na dole obramowania drzwi.
F

P
opchnąć w lewo dźwignię zewnętrzną B i
podnieść pokrywę.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowanie.
Otwieranie
F Odpiąć podpórkę C .
F Z amocować podpórkę w wyżłobieniu do
podtrzymania pokrywy. Przed każdą inter wencją pod maską
silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obrażeń,
związanego z automatycznym
włączeniem trybu START. Usytuowanie wewnętrznej dźwigni
uniemożliwia otworzenie pokrywy, dopóki
przednie lewe drzwi są zamknięte.
Nie otwierać pokrywy silnika w przypadku
silnego wiatru.
Gdy silnik jest gorący, należy bardzo
uważać podczas manipulowania
zewnętrzną dźwignią i podpórką pokrywy
(ryzyko poparzenia).
Ze względu na obecność urządzeń
elektrycznych w komorze silnika, zaleca
się ograniczenie kontaktów z wodą
(deszcz, mycie...). Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
9
Kontrole

188

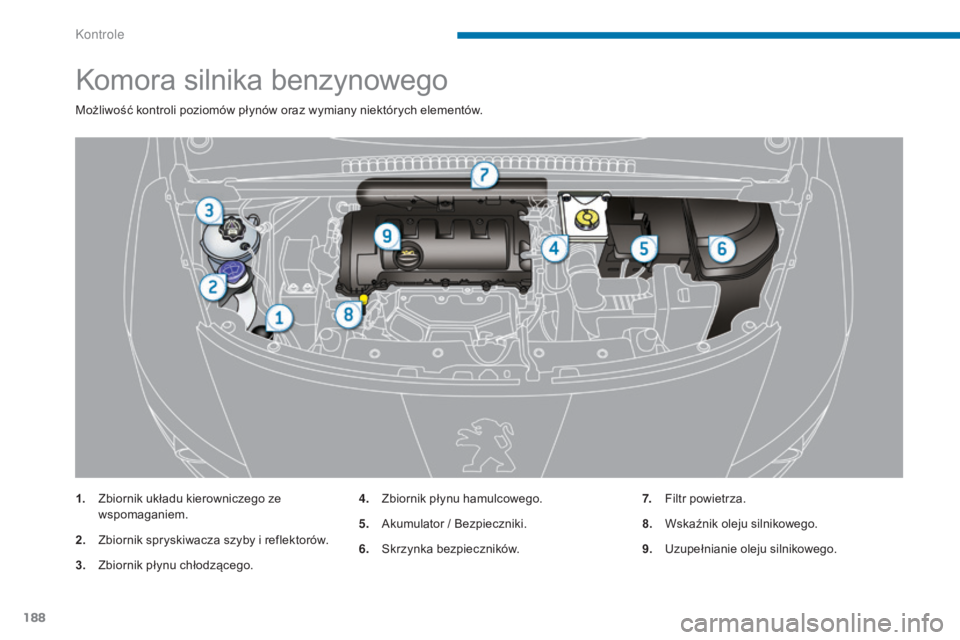

Komora silnika benzynowego
Możliwość kontroli poziomów płynów oraz wymiany niektórych elementów.
1.
Z
biornik układu kierowniczego ze
wspomaganiem.
2.
Z

biornik spryskiwacza szyby i reflektorów.
3.
Z

biornik płynu chłodzącego. 4.
Z

biornik płynu hamulcowego.
5.
A

kumulator / Bezpieczniki.
6.
S

krzynka bezpieczników.7.
F

iltr powietrza.
8.
W

skaźnik oleju silnikowego.
9.
U

zupełnianie oleju silnikowego.
Kontrole
