239

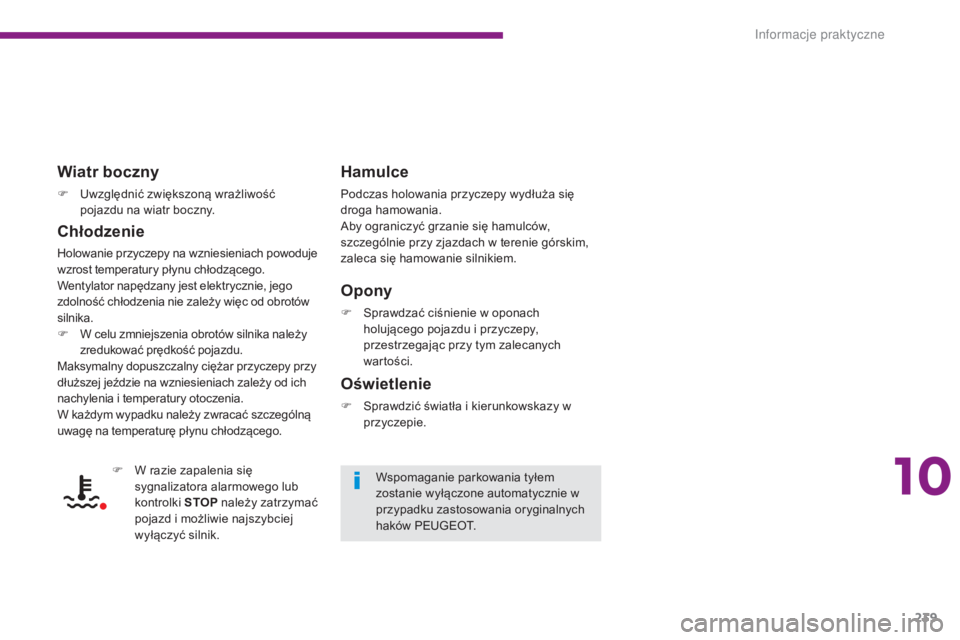

Wiatr boczny
F Uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.
Chłodzenie
Holowanie przyczepy na wzniesieniach powoduje
wzrost temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycznie, jego
zdolność chłodzenia nie zależy więc od obrotów
silnika.
F

W c
elu zmniejszenia obrotów silnika należy
zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy przy
dłuższej jeździe na wzniesieniach zależy od ich
nachylenia i temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.
Hamulce
Podczas holowania przyczepy wydłuża się
droga hamowania.
Aby ograniczyć grzanie się hamulców,
szczególnie przy zjazdach w terenie górskim,
zaleca się hamowanie silnikiem.
Opony
F Sprawdzać ciśnienie w oponach holującego pojazdu i przyczepy,
przestrzegając przy tym zalecanych
wartości.
Oświetlenie
F Sprawdzić światła i kierunkowskazy w przyczepie.
F

W r

azie zapalenia się
sygnalizatora alarmowego lub
kontrolki STOP należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik. Wspomaganie parkowania tyłem
zostanie wyłączone automatycznie w
przypadku zastosowania oryginalnych
haków PEUGEOT.
10
In

240

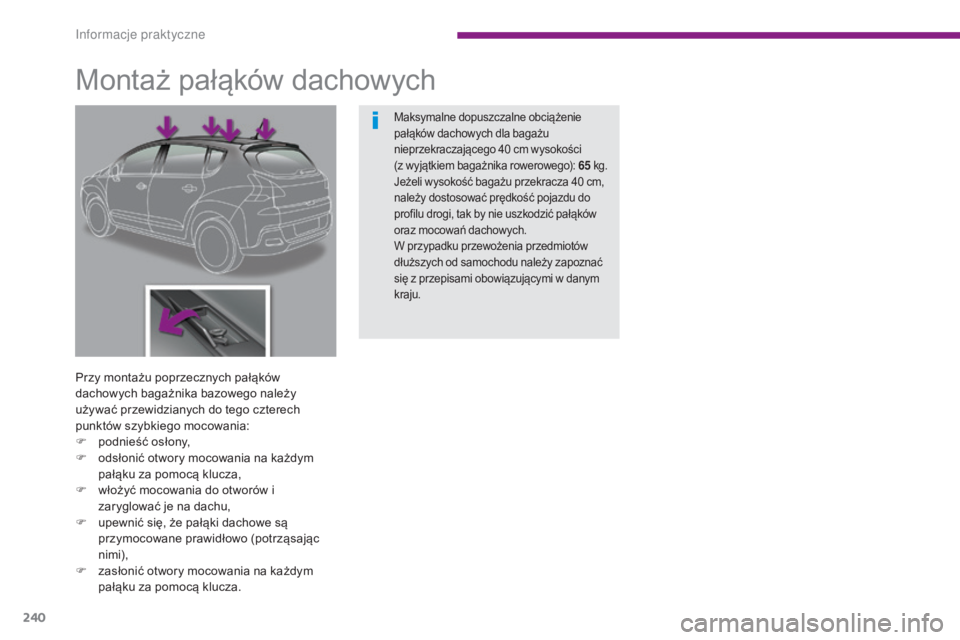

Montaż pałąków dachowych
Przy montażu poprzecznych pałąków
dachowych bagażnika bazowego należy
używać przewidzianych do tego czterech
punktów szybkiego mocowania:
F
p
odnieść osłony,
F

o
dsłonić otwory mocowania na każdym
pałąku za pomocą klucza,
F

w
łożyć mocowania do otworów i
zaryglować je na dachu,
F

u
pewnić się, że pałąki dachowe są
przymocowane prawidłowo (potrząsając
nimi),
F

z
asłonić otwory mocowania na każdym
pałąku za pomocą klucza.
Maksymalne dopuszczalne obciążenie
pałąków dachowych dla bagażu
nieprzekraczającego 40 cm wysokości
(z wyjątkiem bagażnika rowerowego): 65 kg.
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do
profilu drogi, tak by nie uszkodzić pałąków
oraz mocowań dachowych.
W przypadku przewożenia przedmiotów
dłuższych od samochodu należy zapoznać
się z przepisami obowiązującymi w danym
kraju.
Informacje praktyczne

241

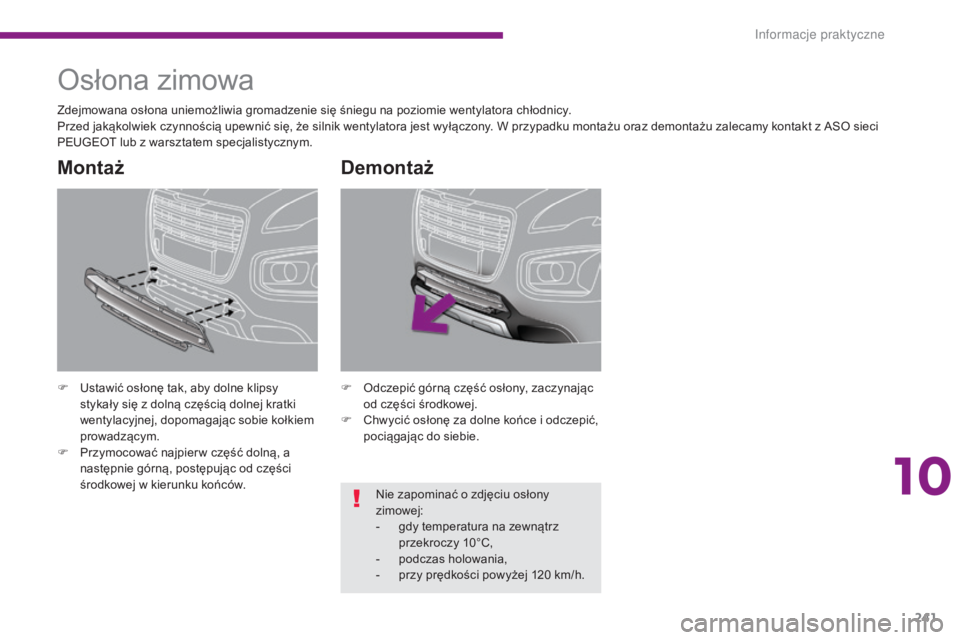

Osłona zimowa
F Ustawić osłonę tak, aby dolne klipsy stykały się z dolną częścią dolnej kratki
wentylacyjnej, dopomagając sobie kołkiem
prowadzącym.
F

P
rzymocować najpier w część dolną, a
następnie górną, postępując od części
środkowej w kierunku końców.
Montaż
F Odczepić górną część osłony, zaczynając od części środkowej.
F

C
hwycić osłonę za dolne końce i odczepić,
pociągając do siebie.
Demontaż
Zdejmowana osłona uniemożliwia gromadzenie się śniegu na poziomie wentylatora chłodnicy.
Przed jakąkolwiek czynnością upewnić się, że silnik wentylatora jest wyłączony. W przypadku montażu oraz demontażu zalecamy kontakt z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Nie zapominać o zdjęciu osłony
zimowej:
-

g
dy temperatura na zewnątrz
przekroczy 10°C,
-

p
odczas holowania,
-

p
rzy prędkości powyżej 120 km/h.
10
In

242

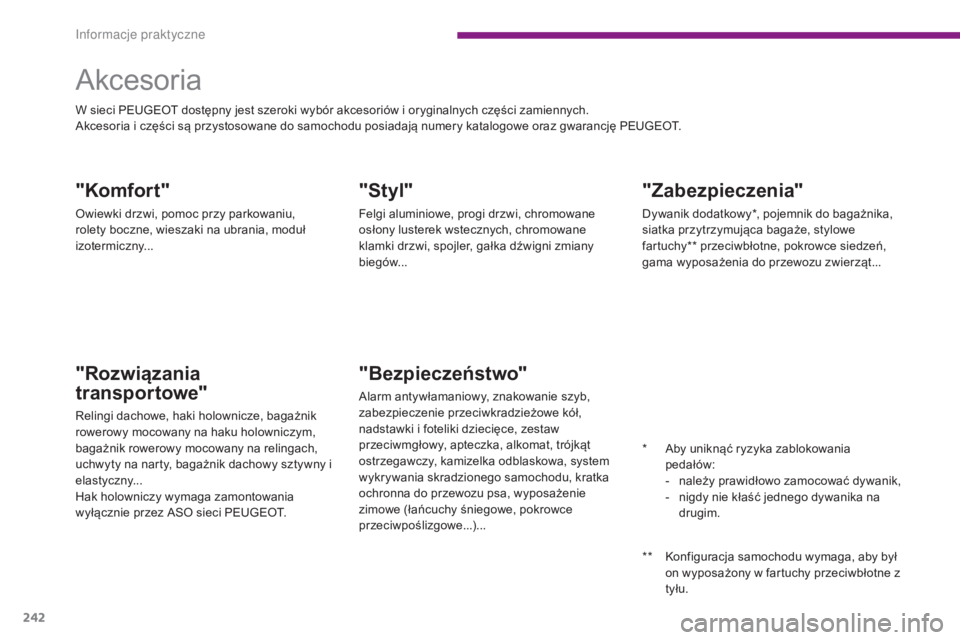

Akcesoria
"Komfort"
Owiewki drzwi, pomoc przy parkowaniu,
rolety boczne, wieszaki na ubrania, moduł
izotermiczny...
"Rozwiązania
transportowe"
Relingi dachowe, haki holownicze, bagażnik
rowerowy mocowany na haku holowniczym,
bagażnik rowerowy mocowany na relingach,
uchwyty na narty, bagażnik dachowy sztywny i
elastyczny...
Hak holowniczy wymaga zamontowania
wyłącznie przez ASO sieci PEUGEOT.
"Styl"
Felgi aluminiowe, progi drzwi, chromowane
osłony lusterek wstecznych, chromowane
klamki drzwi, spojler, gałka dźwigni zmiany
biegów...
"Bezpieczeństwo"
Alarm antywłamaniowy, znakowanie szyb,
zabezpieczenie przeciwkradzieżowe kół,
nadstawki i foteliki dziecięce, zestaw
przeciwmgłowy, apteczka, alkomat, trójkąt
ostrzegawczy, kamizelka odblaskowa, system
wykrywania skradzionego samochodu, kratka
ochronna do przewozu psa, wyposażenie
zimowe (łańcuchy śniegowe, pokrowce
przeciwpoślizgowe...)...
"Zabezpieczenia"
Dywanik dodatkowy*, pojemnik do bagażnika,
siatka przytrzymująca bagaże, stylowe
fartuchy** przeciwbłotne, pokrowce siedzeń,
gama wyposażenia do przewozu zwierząt...
W sieci PEUGEOT dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Akcesoria i części są przystosowane do samochodu posiadają numery katalogowe oraz gwarancję PEUGEOT.
**
K
onfiguracja samochodu wymaga, aby był
on wyposażony w fartuchy przeciwbłotne z
tyłu.
*

A
by uniknąć ryzyka zablokowania
pedałów:
-

n
ależy prawidłowo zamocować dywanik,
-

n
igdy nie kłaść jednego dywanika na
drugim.
In

243
Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania w
samochodzie wyposażenia związanego z
bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych z
tyłu oraz innego wyposażenia.
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
PEUGEOT może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Prosimy o kontakt z przedstawicielem
marki PEUGEOT w celu zapoznania się
z homologowaną gamą wyposażenia i
akcesoriów.W sieci PEUGEOT można
również nabyć środki czyszczące
i do konser wacji (zewnętrznych
i wewnętrznych elementów),
uzupełniające (płyn do spryskiwaczy
szyb) i zamienne (wkłady do zestawu
naprawczego...).

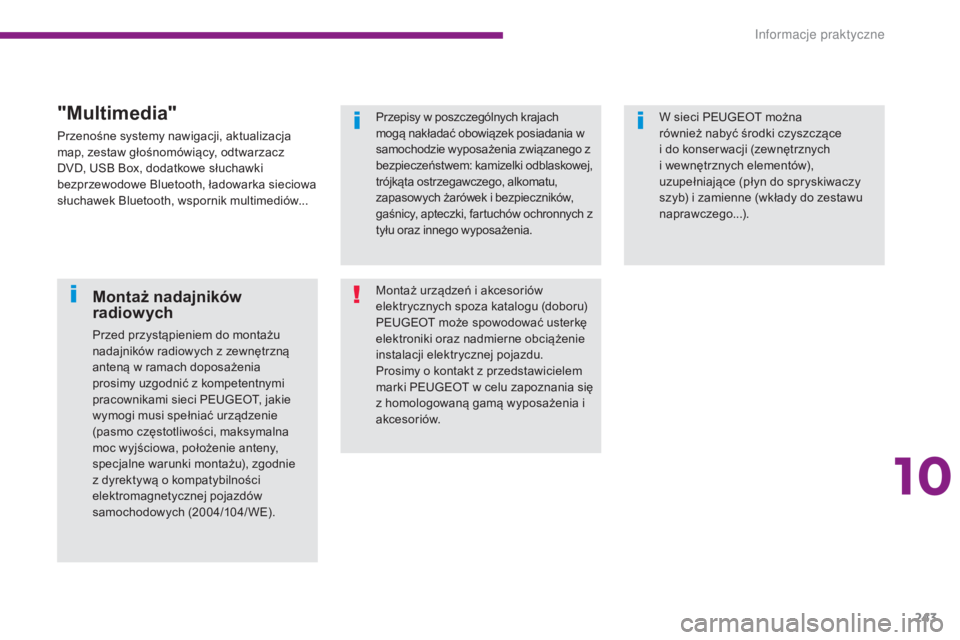

Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrzną
anteną w ramach doposażenia
prosimy uzgodnić z kompetentnymi
pracownikami sieci PEUGEOT, jakie
wymogi musi spełniać urządzenie
(pasmo częstotliwości, maksymalna
moc wyjściowa, położenie anteny,
specjalne warunki montażu), zgodnie
z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
"Multimedia"
Przenośne systemy nawigacji, aktualizacja
map, zestaw głośnomówiący, odtwarzacz
DVD, USB Box, dodatkowe słuchawki
bezprzewodowe Bluetooth, ładowarka sieciowa
słuchawek Bluetooth, wspornik multimediów...
10
In

244

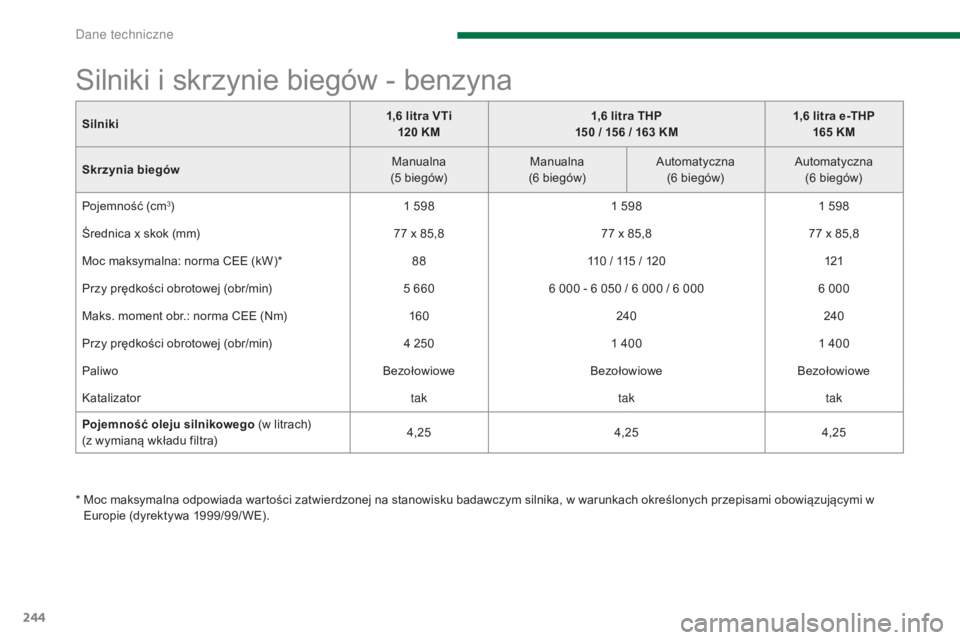

Silniki1,6 litra VTi
120 KM 1,6 litra THP
150 / 156 / 163 KM 1,6 litra e-THP
165 KM
Skrzynia biegów Manualna
(5 biegów) Manualna
(6 biegów) Automatyczna
(6 biegów) Automatyczna
(6 biegów)
Pojemność (cm
3) 1 5981 5981 598
Średnica x skok (mm) 77 x 85,877 x 85,877 x 85,8
Moc maksymalna: norma CEE (kW)* 88110 / 115 / 120 121
Przy prędkości obrotowej (obr/min) 5 6606 000 - 6 050 / 6 000 / 6 000 6 000
Maks. moment obr.: norma CEE (Nm) 160240 240
Przy prędkości obrotowej (obr/min) 4 2501 400 1 400
Paliwo BezołowioweBezołowioweBezołowiowe
Katalizator taktaktak
Pojemność oleju silnikowego (w litrach)
(z wymianą wkładu filtra) 4,25
4,254,25
Silniki i skrzynie biegów - benzyna
* Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepisami obowiązującymi w
Europie (dyrektywa 1999/99/ WE).
Dane techniczne

245
Wartości MTR A oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.

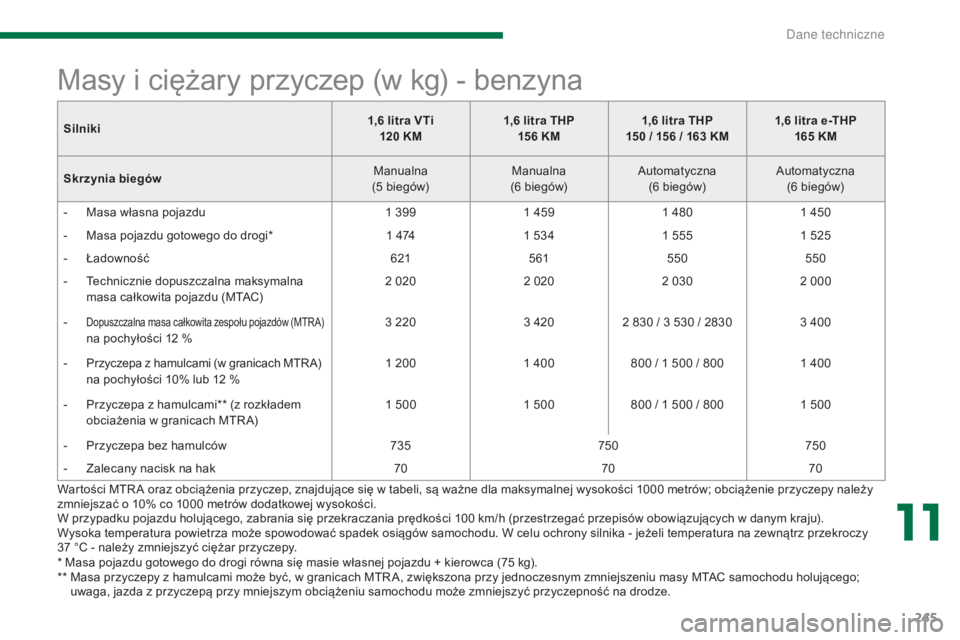

Masy i ciężary przyczep (w kg) - benzyna
* Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
** M asa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu holującego;
uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Silniki
1,6 litra VTi
120 KM 1,6 litra THP
156 KM 1,6 litra THP
150 / 156 / 163 KM 1,6 litra e-THP
165 KM
Skrzynia biegów Manualna
(5 biegów) Manualna
(6 biegów) Automatyczna
(6 biegów) Automatyczna
(6 biegów)
-
M
asa własna pojazdu
1 3991 4591 480 1 450
-
M
asa pojazdu gotowego do drogi*
1 4741 534 1 555 1 525
-
Ł
adowność
621561550 550
-
T
echnicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) 2 020
2 0202 0302 000
-
Dopuszczalna masa całkowita zespołu pojazdów (MTR A) na pochyłości 12 %
3 220
3 4202 830 / 3 530 / 2830 3 400
-
Przyczepa z hamulcami (w granicach MTR A) na pochyłości 10% lub 12 % 1 200
1 400800 / 1 500 / 800 1 400
-
P
rzyczepa z hamulcami** (z rozkładem
obciażenia w granicach MTR A) 1 500
1 500800 / 1 500 / 800 1 500
-

P
rzyczepa bez hamulców 735750750
-

Z
alecany nacisk na hak 707070
11
Dane techniczne

246

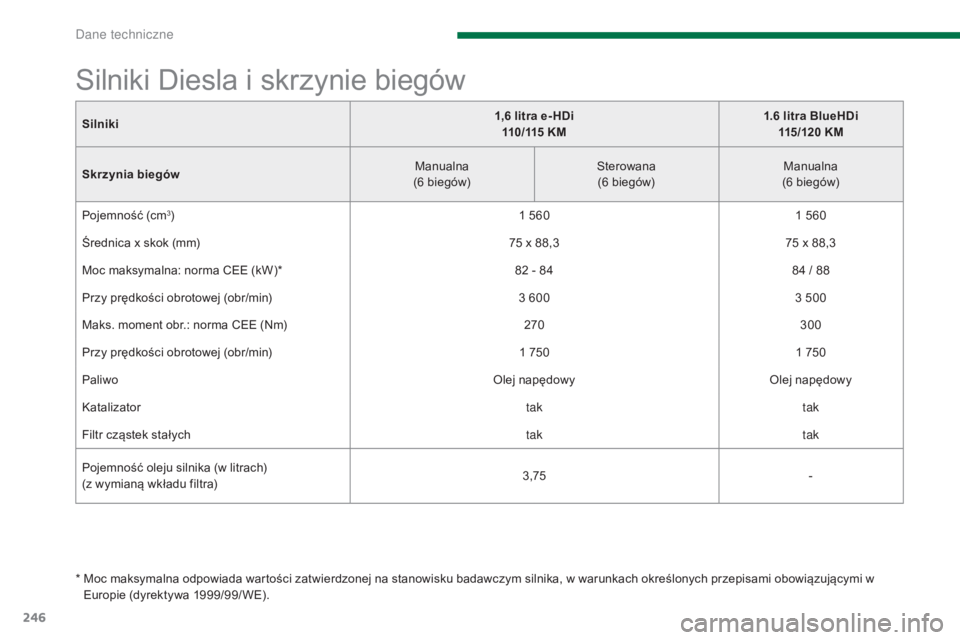

Silniki1,6 litra e- HDi
110 / 115 K M 1.6 litra BlueHDi
115/120 KM
Skrzynia biegów Manualna
(6 biegów) Sterowana
(6 biegów) Manualna
(6 biegów)
Pojemność (cm
3) 1 5601 560
Średnica x skok (mm) 75 x 88,375 x 88,3
Moc maksymalna: norma CEE (kW)* 82 - 8484 / 88
Przy prędkości obrotowej (obr/min) 3 6003 500
Maks. moment obr.: norma CEE (Nm) 270300
Przy prędkości obrotowej (obr/min) 1 7501 750
Paliwo Olej napędowyOlej napędowy
Katalizator taktak
Filtr cząstek stałych taktak
Pojemność oleju silnika (w litrach)
(z wymianą wkładu filtra) 3,75
-
Silniki Diesla i skrzynie biegów
* Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepisami obowiązującymi w
Europie (dyrektywa 1999/99/ WE).
Dane techniczne

247
Silniki Diesla i skrzynie biegów (ciąg dalszy)
* Moc maksymalna odpowiada wartości zatwierdzonej na stanowisku badawczym silnika, w warunkach określonych przepisami obowiązującymi w Europie (dyrektywa 1999/99/ WE).
Silniki
2 litr y HDi
136 / 150 KM 2 litr y HDi
163 KM 2 litr y BlueHDi
136 / 150 KM
Skrzynia biegów Manualna
(6 biegów) Automatyczna
(6 biegów) Manualna
(6 biegów)
Pojemność (cm
3) 1 9971 997
Średnica x skok (mm) 85 x 8885 x 88
Moc maks: norma CEE (kW)* 100 / 110120100 / 110
Przy prędkości obr. (obr./min) 4 000 / 3 7503 7504 000
Maks. moment obr.: norma CEE (Nm) 320 / 340340370
Przy prędkości obr. (obr/min) 2 0002 000
Paliwo Olej napędowyOlej napędowy
Katalizator taktak
Filtr cząstek stałych taktak
Pojemność oleju silnika (w litrach)
(z wymianą wkładu filtra) -
-
11
Dane techniczne

248
Wartości MTR A oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
Masy i ciężary przyczep (w kg) - Diesel
* Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
** M asa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.
Silniki
1,6 litra e- HDi
110 / 115 K M 1,6 litra Blue HDi
115/120 KM
Skrzynia biegów Manualna
(6 biegów) Sterowana
(6 biegów) Sterowana
(6 biegów) Score Manualna
(6 biegów) Manualna
(6 biegów) Score
-
M
asa własna pojazdu
1 4211 423 1 420
-
M
asa pojazdu gotowego do drogi*
1 4961 498 1 495
-
Ł
adowność
609607 600
-
T
echnicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) 2 030
2 020
-
Dopuszczalna masa całkowita zespołu pojazdów (MTR A) na pochyłości 12 %
2 920
3 1302 920 3 1202 910
-
P
rzyczepa z hamulcami (w granicach MTR A)
n

a pochyłości 10% lub 12 % 890
1 100 8901 100 890
-

P
rzyczepa z hamulcami**(z rozkładem
obciążenia w granicach MTR A) 1 090
1 3001 090 1 3001 090
-

P
rzyczepa bez hamulców 74 574 0
-

Z
alecany nacisk na hak 7070
Dane techniczne
