PEUGEOT 3008 2014 Instrukcja obsługi (in Polish)

249
Masy i ciężary przyczep (w kg) - Diesel (ciąg dalszy)
Wartości MTR A oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
*
M
asa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
**

M
asa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.
Silniki
2 litr y HDi
136 / 150 KM 2 litr y HDi
163 KM 2 litr y BlueHDi
136 / 150 KM
Skrzynia biegów Manualna
(6 biegów) Automatyczna
(6 biegów) Manualna
(6 biegów)
-
M
asa własna pojazdu
1 5291 539 1 530
-
M
asa pojazdu gotowego do drogi*
1 6041 6141 605
-
Ł
adowność
5 51561775 / 610
-
T
echnicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) 2 080
2 1002 305 / 2 140
-
Dopuszczalna masa całkowita zespołu pojazdów(MTR A) na pochyłości 12%
3 480
3 5003 475 / 3 490
-
P
rzyczepa z hamulcami (w granicach MTR A)
n

a pochyłości 10% lub 12% 1 400
1 170 / 1 350
-

P
rzyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A) 1 500
1 270 / 1 550
-

P
rzyczepa bez hamulców 750750
-

Z
alecany nacisk na hak 7070
11
Dane techniczne

250
* Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
** Przekroczenie technicznie dopuszczalnej masy na tylnej osi pociąga za sobą ograniczenie prędkości do 80 km/h, zgodnie z punktem 2.7 Dyrektywy.
***
P
rzekroczenie technicznie dopuszczalnej masy w przypadku pojazdu holującego pociąga za sobą ograniczenie prędkości do 80 km/h zgodnie z
punktem 2.7 Dyrektywy.
****

M
aksymalny ciężar przyczepy z hamulcami w granicach MTR A; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może
zmniejszyć przyczepność na drodze.
Masy i ciężary przyczep (w kg) - Diesel - VU (pojazd użytkowy)
Wartości MTR A oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy. Silniki
1,6 litra e- HDi
115 KM 2 litr y HDi
150 KM 2 litr y BlueHDi
150 KM
Skrzynia biegów Manualna
(6 biegów) Sterowana
(6 biegów) Manualna
(6 biegów) Manualna
(6 biegów) Manualna
(6 biegów)
Typ Wariant Wersja 9HZ9HR 9HZRHE AHX
-
M
asa własna pojazdu
1 4341 4301 538 1 611
-
M
asa pojazdu gotowego do drogi*
1 5091 5051 6131 686
-
T
echnicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)** 2 150
2 1352 239 2 240
-
Dopuszczalna masa całkowita zespołu pojazdów (MTR A) na pochyłości 12 %***
3 120
2 920 3 1303 480 3 440
-
P
rzyczepa z hamulcami (w granicach MTR A)
n

a pochyłości 10% lub 12 %**** 970
7709951 241 1 200
-

P
rzyczepa z hamulcami (z rozkładem
obciążenia w granicach MTR A) X
XXXX
-

P
rzyczepa bez hamulców 750750750
-

Z
alecany nacisk na hak 707070
Dane techniczne

251

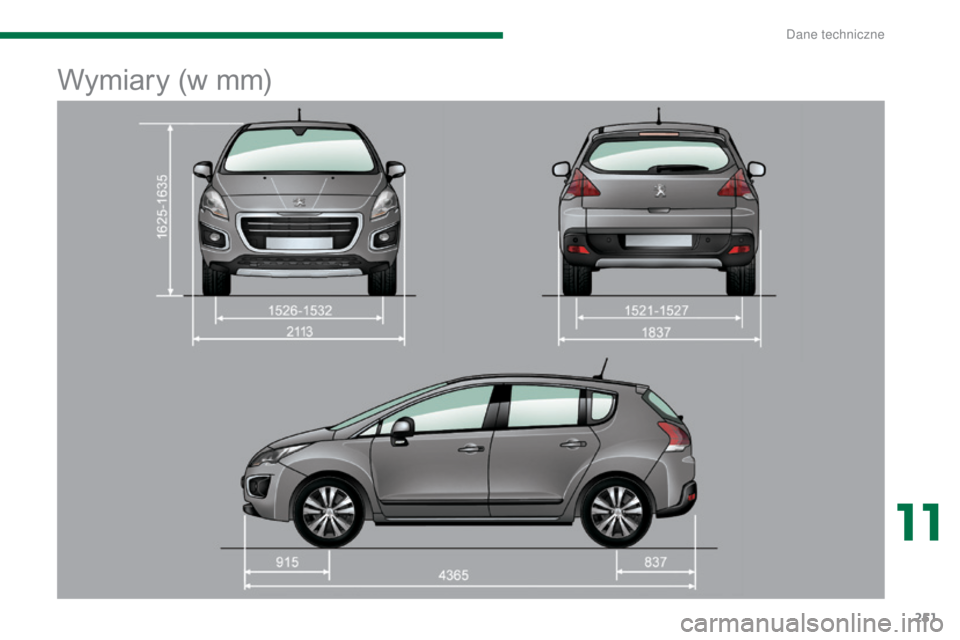

Wymiary (w mm)
11
D

252

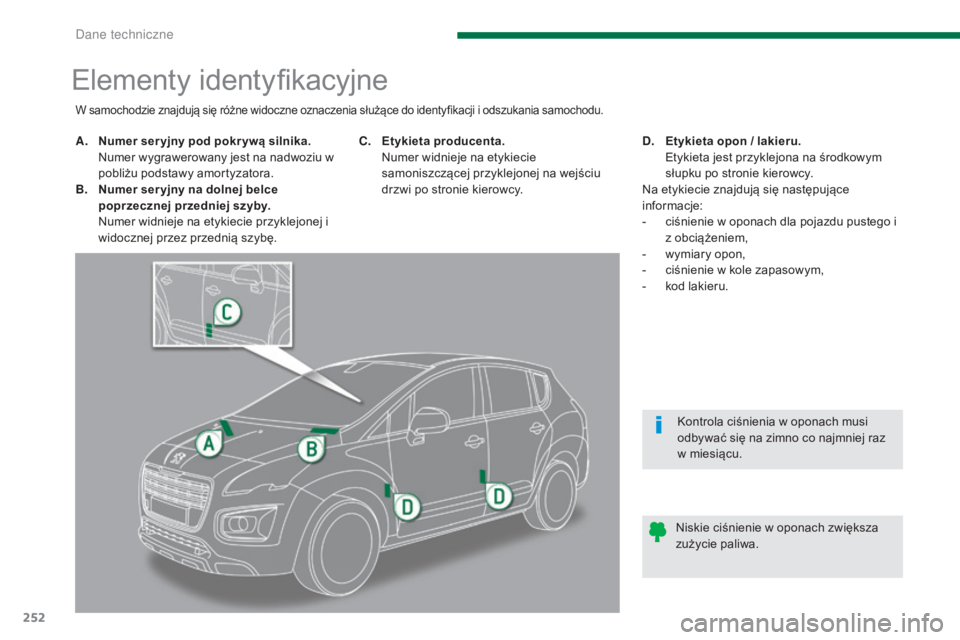

Elementy identyfikacyjne
A. Numer ser yjny pod pokr ywą silnika. Numer wygrawerowany jest na nadwoziu w
pobliżu podstawy amortyzatora.
B.
N

umer ser yjny na dolnej belce
poprzecznej przedniej szyby.
N

umer widnieje na etykiecie przyklejonej i
widocznej przez przednią szybę. C. E
tykieta producenta. N
umer widnieje na etykiecie
samoniszczącej przyklejonej na wejściu
drzwi po stronie kierowcy. D. E
tykieta opon / lakieru.
E
tykieta jest przyklejona na środkowym
słupku po stronie kierowcy.
Na etykiecie znajdują się następujące
informacje:
-

c
iśnienie w oponach dla pojazdu pustego i
z obciążeniem,
-

w
ymiary opon,
-

c
iśnienie w kole zapasowym,
-

k
od lakieru.
W samochodzie znajdują się różne widoczne oznaczenia służące do identyfikacji i odszukania samochodu.
Niskie ciśnienie w oponach zwiększa
zużycie paliwa.Kontrola ciśnienia w oponach musi
odbywać się na zimno co najmniej raz
w miesiącu.
Dane techniczne

253
POŁąCZENIE ALARMOWE LUB Z ASSIST ANCE DROGOWYM

254
POŁąCZENIE ALARMOWE LUB Z ASSIST ANCE
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten
przycisk. Migająca zielona dioda i komunikat głosowy
potwierdzają rozpoczęcie połączenia z platformą
"PEUGEOT
Connect SOS"*.
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało
ustanowione. Gaśnie po zakończeniu połączenia.
Po włączeniu zapłonu zapala się na
3
sekundy zielona kontrolka, sygnalizując
prawidłowe działanie systemu.
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie połączenia.
Anulowanie połączenia potwierdzone jest komunikatem głosowym.
Nacisnąć na ponad 2
sekundy ten przycisk, aby poprosić
o pomoc drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia**.
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie. Anulowanie połączenia zostaje
potwierdzone komunikatem głosowym.
Aby anulować połączenie, wystarczy powiedzieć platformie "PEUGEOT
Connect SOS", że zaszła pomyłka.
PEUGEOT Connect SOS natychmiast lokalizuje samochód i kontaktuje
się z jego użytkownikiem w języku ojczystym** oraz wzywa, w razie
potrzeby, odpowiednie służby ratownicze**. W krajach, w których
platforma nie świadczy usług, lub jeżeli usługa lokalizacji jest niedostępna,
połączenie przekazywane jest bezpośrednio na numer alarmowy (112)
bez lokalizacji.
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona,
połączenie alarmowe wykonywane jest automatycznie.
* W zależności od warunków ogólnych korzystania z usługi dostępne j w punkcie
sprzedaży oraz z zastrzeżeniem ograniczeń technologicznych i technicznych.
Pomarańczowa kontrolka miga: system nie
działa prawidłowo.
Pomarańczowa kontrolka zapalona na stałe:
należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT.
W przypadku samochodu zakupionego poza siecią PEUGEOT prosimy
o sprawdzenie konfiguracji tych usług i ich ewentualną modyfikację w
sieci serwisowej. W krajach wielojęzycznych konfiguracja jest możliwa w
jednym z wybranych języków państwowych.
Ze względów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług PEUGEOT CONNECT, producent zastrzega
sobie prawo do aktualizacji w dowolnej chwili pokładowego systemu
telematycznego pojazdu.
PEUGEOT Connect SOS PEUGEOT Connect Assistance
Działanie systemu
** W zależności od pokrycia geograficznego "PEUGEOT Connect SOS",
"PEUGEOT Connect Assistance" oraz oficjalnego języka alarmowego
wybranego przez właściciela samochodu.
Lista krajów obję

tych "usługami PEUGEOT CONNECT" dostępna jest w
punkcie sprzedaży lub na stronie www.peugeot.pl.

2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV
TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIA NAV
TRAFFIC
SETUPADDR
BOOK
POŁąCZENIE ALARMOWE LUB Z ASSISTANCE
DROGOWYM ZA POMOC ą WIP Com 3D
W nagłym wypadku nacisnąć przycisk SOS i
przytrzymać do momentu usłyszenia sygnału
i wyświetlenia na ekranie "ZATWIERDZENIE /
ANULOWANIE" (jeżeli włożona jest aktywna karta SIM).
Połączenie obsługiwane jest przez platformę
PEUGEOT Urgence, która otrzymuje informacje o
lokalizacji pojazdu i może zaalarmować odpowiednie
służby ratownicze.
W krajach, w których platforma nie świadczy
usług, lub gdy usługa lokalizacji jest niedostępna,
połączenie przekazywane jest bezpośrednio na numer
alarmowy
(112).
Uwaga, połączenie alarmowe oraz usługi są aktywne jedynie w
przypadku korzystania z telefonu wewnętrznego z ważną kartą SIM.
Z telefonem z funkcją Bluetooth i bez karty SIM usługi te nie będą
działać.
Nacisnąć ten przycisk, aby otworzyć menu usług
PEUGEOT.
Customer call
Wybrać "Customer call" (Centrum
obsługi klienta), aby uzyskać
informacje na temat marki PEUGEOT.
Wybrać "PEUGEOT Assistance", aby
uruchomić połączenie z pomocą drogową.
PEUGEOT Assistance
Usługa ta zależy od warunków i dostępności. Skontaktować się z
siecią PEUGEOT. Jeżeli zakupili Państwo samochód poza siecią
PEUGEOT, prosimy o sprawdzenie konfiguracji tych usług i ich
ewentualną modyfikację w sieci serwisowej.
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona, połączenie
alarmowe wykonywane jest automatycznie.
Komunikat "Połączenie alarmowe w trybie awaryjnym" i migająca
pomarańczowa kontrolka sygnalizują usterkę. Skontaktować się z
ASO sieci PEUGEOT.
PEUGEOT Connect SOS
PEUGEOT Connect Assistance
255

256

257
3008_pl_Chap12b_NG4_ed01-2014

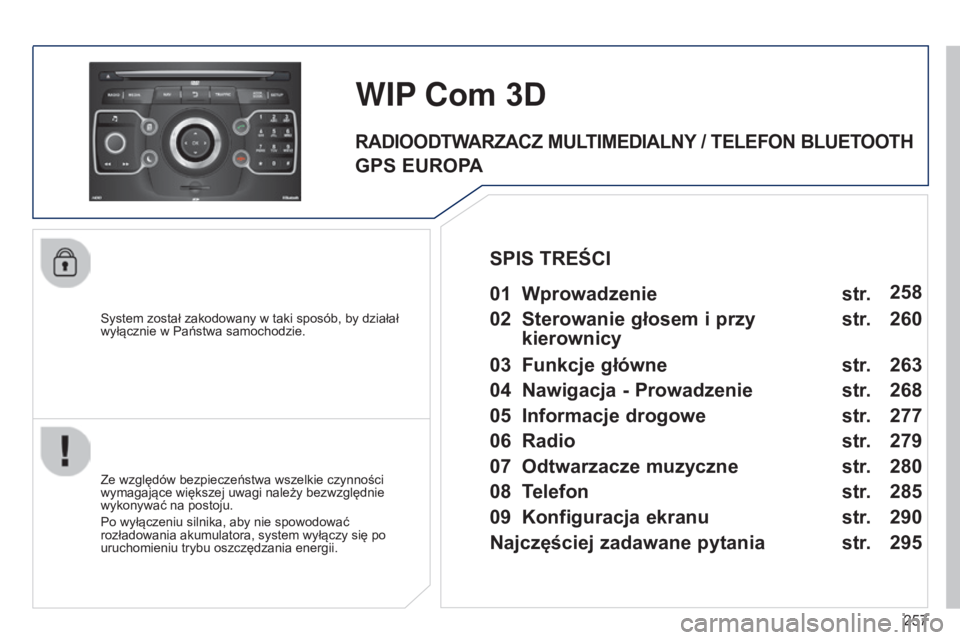

System został zakodowany w taki sposób, by działał
wyłącznie w Państwa samochodzie.
WIP Com 3D
Ze względów bezpieczeństwa wszelkie czynności
wymagające większej uwagi należy bezwzględnie
wykonywać na postoju.
Po wyłączeniu silnika, aby nie spowodować
rozładowania akumulatora, system wyłączy się po
uruchomieniu trybu oszczędzania energii.
01 Wprowadzenie
02
Sterowanie
głosem i przy
kierownicy
03

Funkcje
główne
04

Nawigacja
- Prowadzenie
05

Informacje
drogowe
06

Radio
07


Odtwarzacze
muzyczne
08

T
elefon
09

Konfigu
racja ekranu
Najczęściej zadawane pytania str.
str.
str.
str.
str.
str.
str.
str.
str.
str. 258
260
263
268
277
279
280
285
290
295
SPIS TREŚCI
RADIOODTWARZACZ MULTIMEDIALNY / TELEFON BLUETOOTH
GPS EUROPA

01
258
3008_pl_Chap12b_NG4_ed01-2014

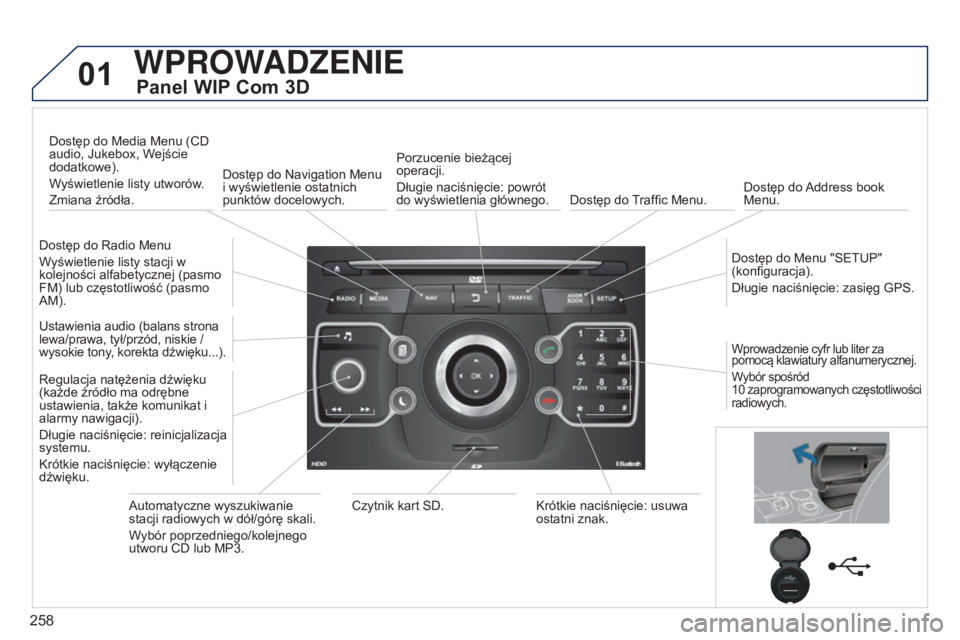

WPROWADZENIE
Panel WIP Com 3D
Dostęp do Radio Menu
Wyświetlenie listy stacji w
kolejności alfabetycznej (pasmo
FM) lub częstotliwość (pasmo
AM).Dostęp do Media Menu (CD
audio, Jukebox, Wejście
dodatkowe).
Wyświetlenie listy utworów.
Zmiana źródła.
Dostęp do Navigation Menu
i wyświetlenie ostatnich
punktów docelowych. Porzucenie bieżącej
operacji.
Długie naciśnięcie: powrót
do wyświetlenia głównego. Dostęp do Traffic Menu.
Dostęp do Address book
Menu.
Dostęp do Menu "SETUP"
(konfiguracja).
Długie naciśnięcie: zasięg GPS.
Ustawienia audio (balans strona
lewa/prawa, tył/przód, niskie /
wysokie tony, korekta dźwięku...).
Regulacja natężenia dźwięku
(każde źródło ma odrębne
ustawienia, także komunikat i
alarmy nawigacji).
Długie naciśnięcie: reinicjalizacja
systemu.
Krótkie naciśnięcie: wyłączenie
dźwięku. Automatyczne wyszukiwanie
stacji radiowych w dół/górę skali.
Wybór poprzedniego/kolejnego
utworu CD lub MP3. Czytnik kart SD.
Krótkie naciśnięcie: usuwa
ostatni znak.
Wprowadzenie cyfr lub liter za
pomocą klawiatury alfanumerycznej.
Wybór spośród
10

zaprogramowanych
częstotliwości
radiowych.
