PEUGEOT 3008 2014 Manuale duso (in Italian)

219
Sostituzione dei fendinebbia
Rivolgersi alla rete Peugeot o ad un
riparatore qualificato.
F
I
nserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.
F

F

ar oscillare il cacciavite per estrarre
l'indicatore di direzione.
F

S

collegare il connettore dell'indicatore di
direzione.

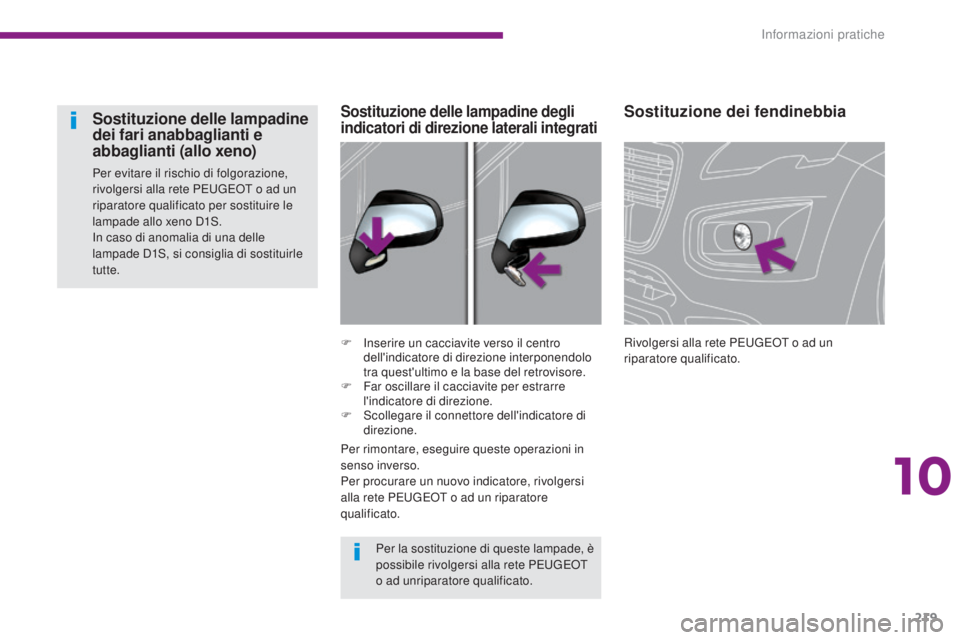

Sostituzione delle lampadine degli
indicatori di direzione laterali integratiSostituzione delle lampadine
dei fari anabbaglianti e
abbaglianti (allo xeno)
Per evitare il rischio di folgorazione,
rivolgersi alla rete Pe
ugeot o ad un
riparatore qualificato per sostituire le
lampade allo xeno D1S.
In caso di anomalia di una delle
lampade D1S, si consiglia di sostituirle
tutte.
Per la sostituzione di queste lampade, è
possibile rivolgersi alla rete P
e

ugeot
o ad unriparatore qualificato.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per procurare un nuovo indicatore, rivolgersi
alla rete P
e

ugeot o ad un riparatore
qualificato.
10
Informazioni pratiche

220

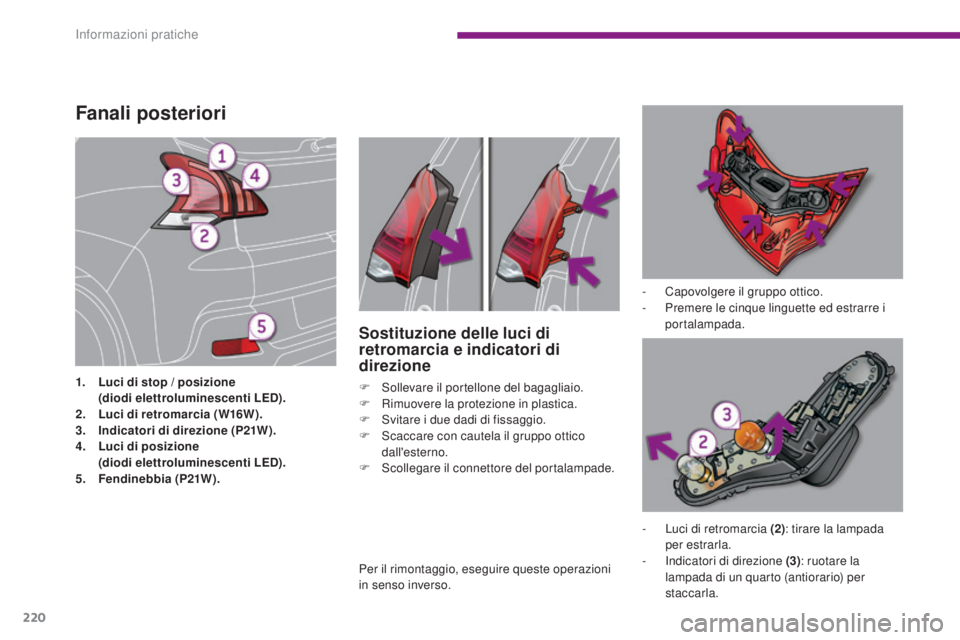

Fanali posteriori
1. Luci di stop / posizione
( diodi elettroluminescenti LED).
2.
L

uci di retromarcia (W16W).
3.
I

ndicatori di direzione (P21W).
4.
L

uci di posizione


(
diodi elettroluminescenti LED).
5.
F

endinebbia (P21W). -

C
apovolgere il gruppo ottico.
-
P
remere le cinque linguette ed estrarre i
portalampada.
Sostituzione delle luci di
retromarcia e indicatori di
direzione
F Sollevare il portellone del bagagliaio.
F R imuovere la protezione in plastica.
F

S
vitare i due dadi di fissaggio.
F

S
caccare con cautela il gruppo ottico
dall'esterno.
F

S
collegare il connettore del portalampade. -

L
uci di retromarcia (2): tirare la lampada
per estrarla.
-

I
ndicatori di direzione (3): ruotare la
lampada di un quarto (antiorario) per
staccarla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Informazioni pratiche

221

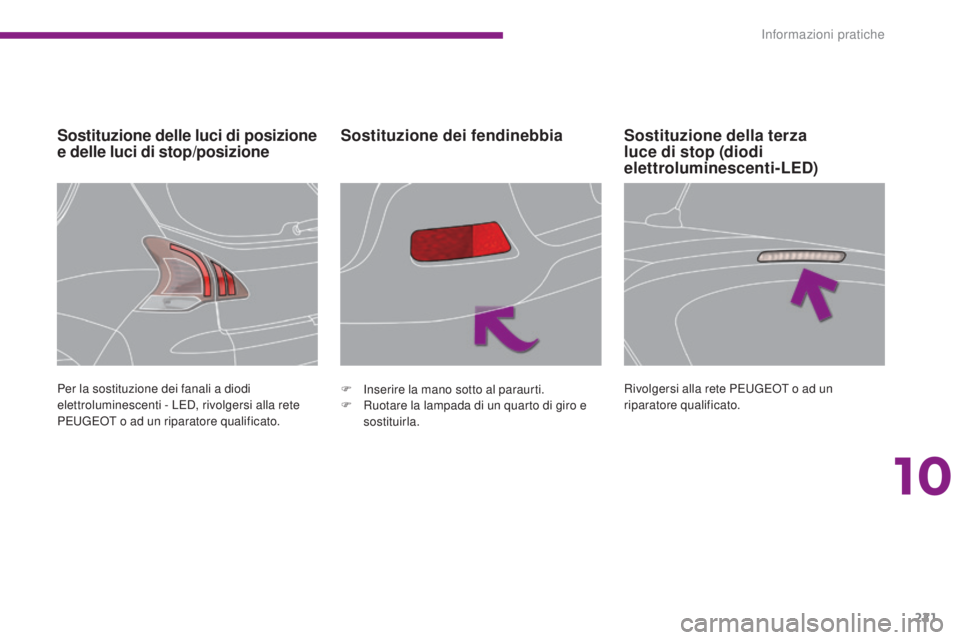

Sostituzione delle luci di posizione
e delle luci di stop/posizioneSostituzione dei fendinebbia
Per la sostituzione dei fanali a diodi
elettroluminescenti - LeD
, rivolgersi alla rete
P
e

ugeot o ad un riparatore qualificato. F
I nserire la mano sotto al paraurti.
F

R
uotare la lampada di un quarto di giro e
sostituirla.
Sostituzione della terza
luce di stop (diodi
elettroluminescenti-LED)
Rivolgersi alla rete Pe ugeot o ad un
riparatore qualificato.
10
Informazioni pratiche

222

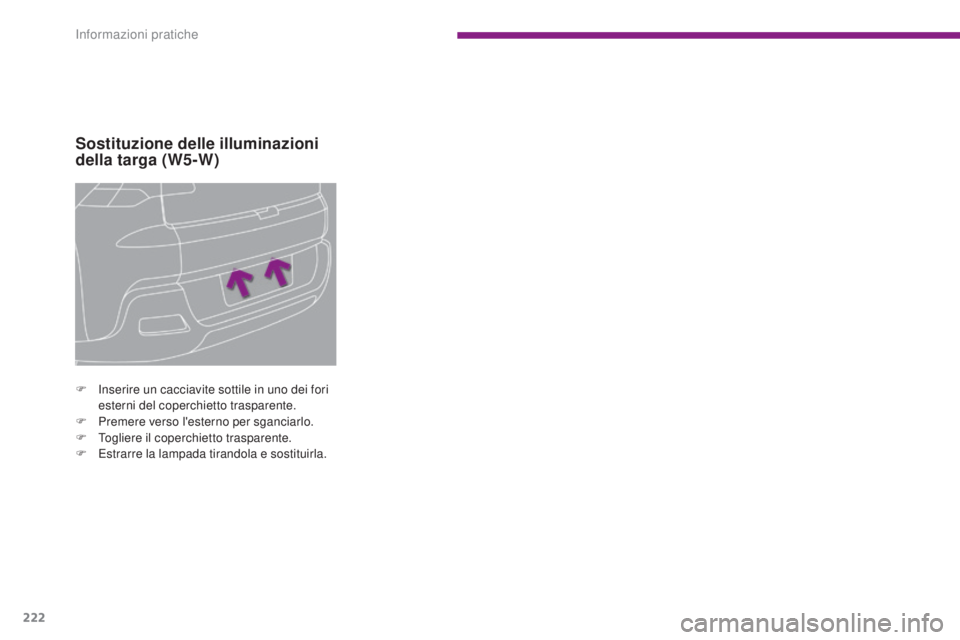

Sostituzione delle illuminazioni
della targa (W5-W)
F Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F
t
o
gliere il coperchietto trasparente.
F
e
s
trarre la lampada tirandola e sostituirla.
Informazioni pratiche

223

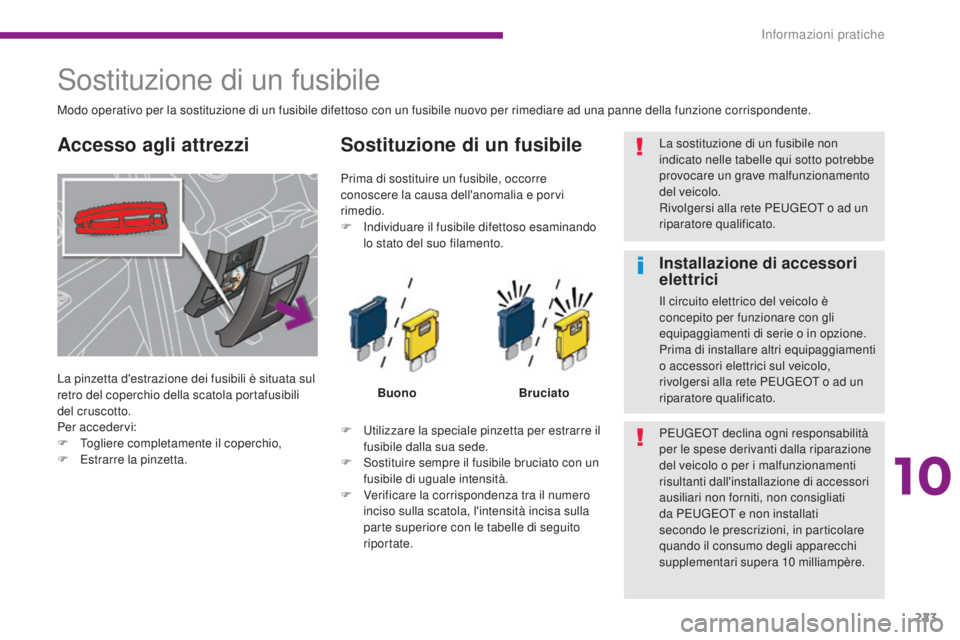

Sostituzione di un fusibile
La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per accedervi:
F t
o
gliere completamente il coperchio,
F
e
s
trarre la pinzetta.
Sostituzione di un fusibile
Buono Bruciato
F
u
t

ilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate.
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
F

I

ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete P
e
ugeot o ad un
riparatore qualificato.
P
e

ugeot
d
eclina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da P
e

ugeot e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.
Accesso agli attrezzi
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete P
e

ugeot o ad un
riparatore qualificato.
10
Informazioni pratiche

224
La scatola portafusibili è collocata nella parte
inferiore del cruscotto.
Fusibili nel cruscotto
Tabelle dei fusibili
FusibileN° Intensità
(A) Funzioni
F1 15
ter

gicristallo posteriore.
F2 -Non utilizzato.
F3 5Calcolatore airbag.
F4 10Retrovisore interno fotocromatico, climatizzatore, scatola di
commutazione e protezione, sistema multimediale posteriore.
F5 30Alzacristalli sequenziali anteriori.
F6 30Alzacristalli sequenziali posteriori.
F7 5
Plafoniere anteriore e posteriore, faretti di lettura carte, faretti di lettura
posteriori, illuminazione visiera parasole, illuminazione cassettino portaoggetti,
illuminazione appoggiagomito centrale, comando relais 12 V bagagliaio.
Informazioni pratiche

225

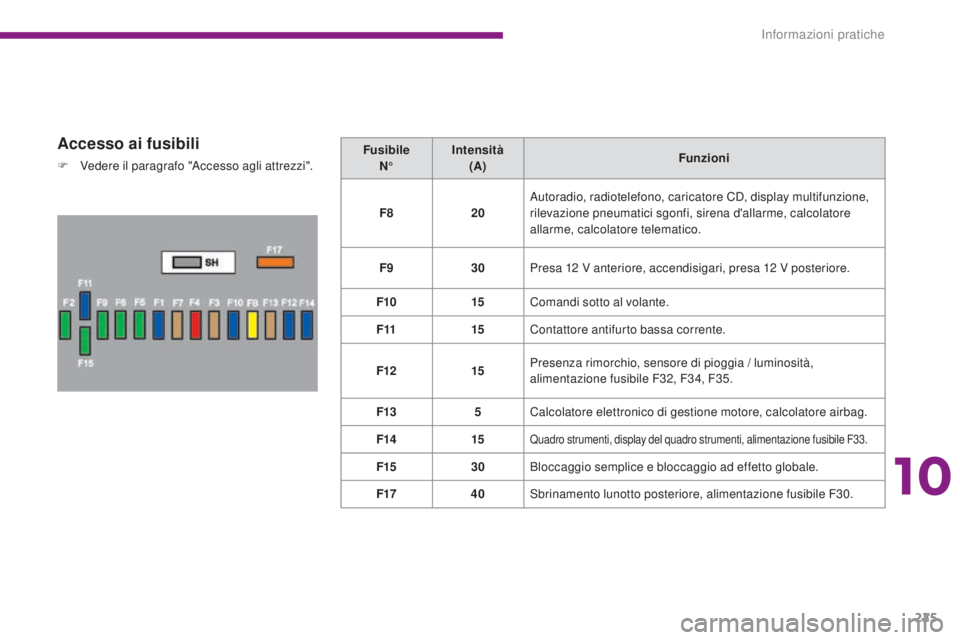

Accesso ai fusibili
F Vedere il paragrafo "Accesso agli attrezzi".Fusibile
N° Intensità
(A) Funzioni
F8 20Autoradio, radiotelefono, caricatore CD, display multifunzione,
rilevazione pneumatici sgonfi, sirena d'allarme, calcolatore
allarme, calcolatore telematico.
F9 30Presa 12 V anteriore, accendisigari, presa 12 V posteriore.
F10 15Comandi sotto al volante.
F11 15Contattore antifurto bassa corrente.
F12 15Presenza rimorchio, sensore di pioggia / luminosità,
alimentazione fusibile F32, F34, F35.
F13 5Calcolatore elettronico di gestione motore, calcolatore airbag.
F14 15
Quadro strumenti, display del quadro strumenti, alimentazione fusibile F33.
F1530Bloccaggio semplice e bloccaggio ad effetto globale.
F17 40Sbrinamento lunotto posteriore, alimentazione fusibile F30.
10
Informazioni pratiche

226

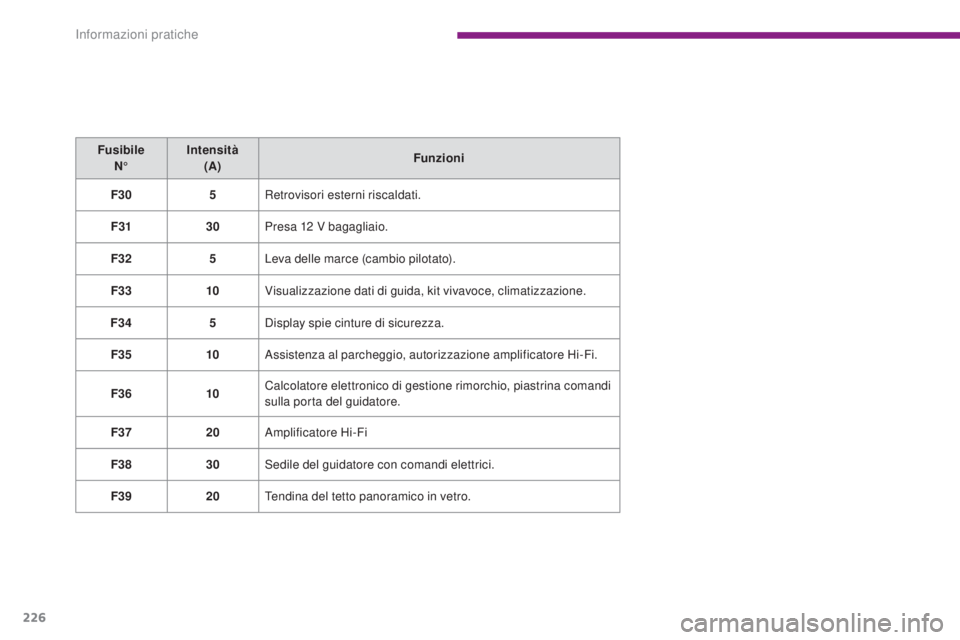

Fusibile N° Intensità
(A) Funzioni
F30 5Retrovisori esterni riscaldati.
F31 30Presa 12 V bagagliaio.
F32 5Leva delle marce (cambio pilotato).
F33 10Visualizzazione dati di guida, kit vivavoce, climatizzazione.
F34 5Display spie cinture di sicurezza.
F35 10Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.
F36 10Calcolatore elettronico di gestione rimorchio, piastrina comandi
sulla porta del guidatore.
F37 20Amplificatore Hi-Fi
F38 30Sedile del guidatore con comandi elettrici.
F39 20
te

ndina del tetto panoramico in vetro.
Informazioni pratiche

227

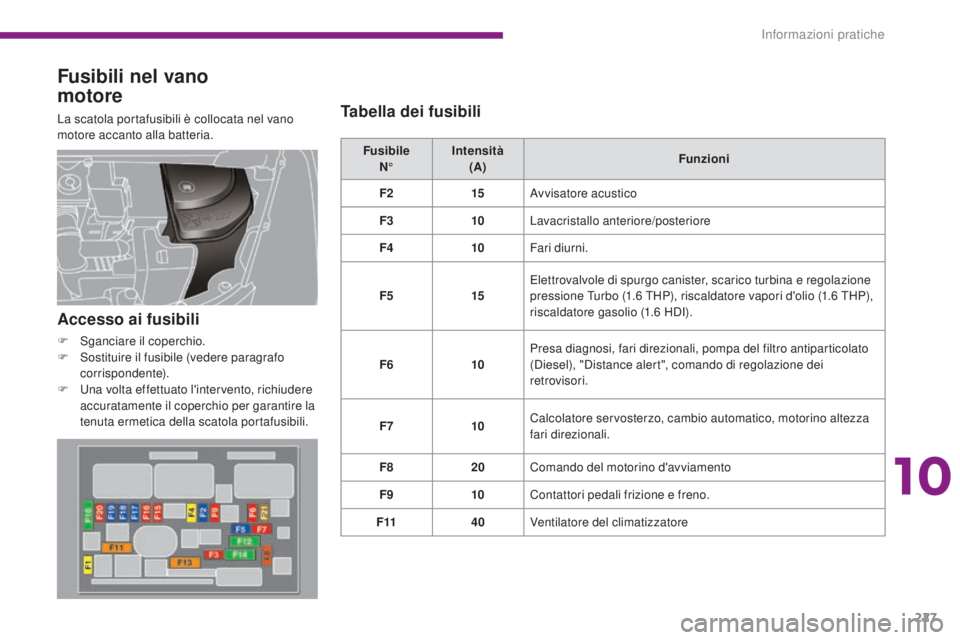

Fusibili nel vano
motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Fusibile
N° Intensità
(A) Funzioni
F2 15Avvisatore acustico
F3 10Lavacristallo anteriore/posteriore
F4 10Fari diurni.
F5 15
el

ettrovalvole di spurgo canister, scarico turbina e regolazione
pressione
t
u
rbo (1.6 t HP), riscaldatore vapori d'olio (1.6 t HP),
riscaldatore gasolio (1.6 HDI).
F6 10Presa diagnosi, fari direzionali, pompa del filtro antiparticolato
(Diesel), "Distance alert", comando di regolazione dei
retrovisori.
F7 10Calcolatore servosterzo, cambio automatico, motorino altezza
fari direzionali.
F8 20Comando del motorino d'avviamento
F9 10Contattori pedali frizione e freno.
F11 40Ventilatore del climatizzatore
Accesso ai fusibili
F Sganciare il coperchio.
F
S ostituire il fusibile (vedere paragrafo
corrispondente).
F
u
n
a volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
10
Informazioni pratiche

228
FusibileN° Intensità
(A) Funzioni
F12 30Bassa/Alta velocità tergicristallo anteriore.
F14 30Pompa dell'aria.
F15 10Faro abbagliante destro.
F16 10Faro abbagliante sinistro.
F17 15Faro anabbagliante sinistro.
F18 15Faro anabbagliante destro.
