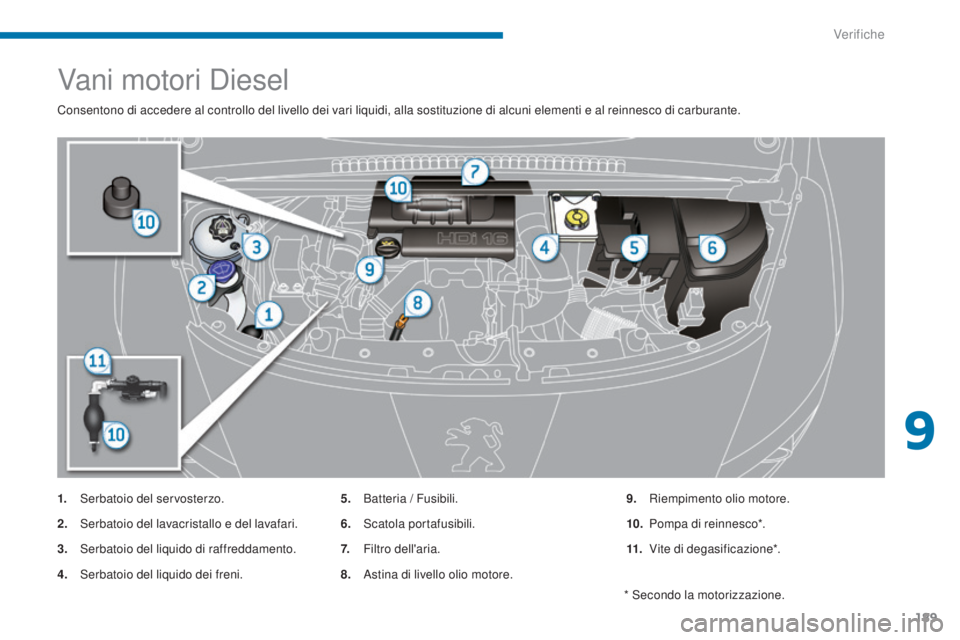

Vani motori Diesel
Consentono di accedere al controllo del livello dei vari liquidi, alla sostituzione di alcuni elementi e al reinnesco di carburante.
1.
S
erbatoio del servosterzo.
2.
S
erbatoio del lavacristallo e del lavafari.
3.
Se
rbatoio del liquido di raffreddamento.
4.
S
erbatoio del liquido dei freni. 5.
B
atteria / Fusibili.
6.
S
catola portafusibili.
7.
F
iltro dell'aria.
8.
A
stina di livello olio motore.9.
R
iempimento olio motore.
10.
P
ompa di reinnesco*.
11.
V
ite di degasificazione*.
* Secondo la motorizzazione.
9
Verifiche
Page 192 of 388

190

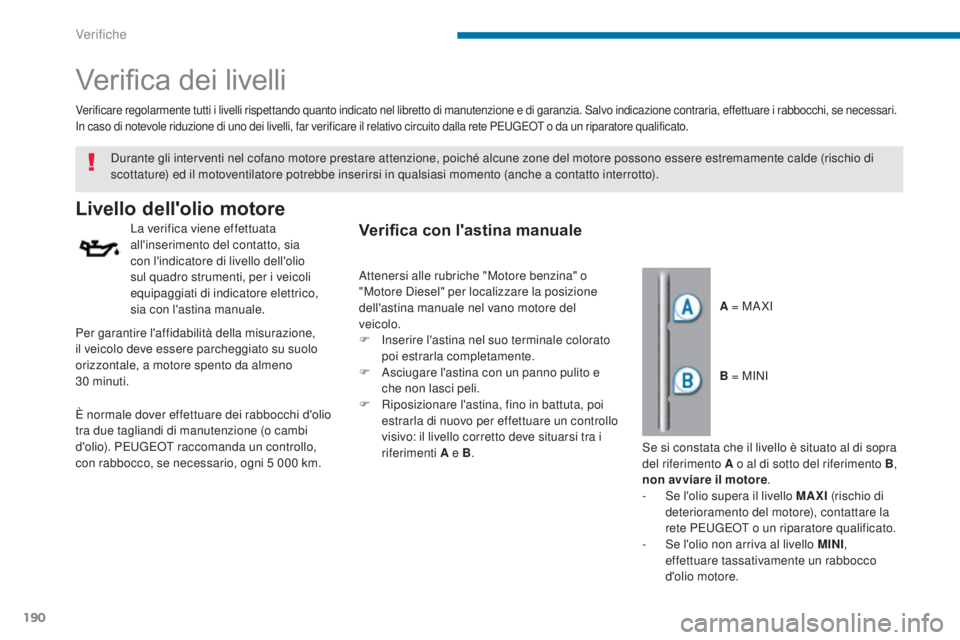

Verifica dei livelli
Livello dell'olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati di indicatore elettrico,
sia con l'astina manuale.
Verificare regolarmente tutti i livelli rispettando quanto indicato nel libretto di manutenzione e di garanzia. Salvo indicazione contraria, effettuare i rabbocchi, se necessari.
In caso di notevole riduzione di uno dei livelli, far verificare il relativo circuito dalla rete Peugeot o da un riparatore qualificato.
A = MA XI
Durante gli interventi nel cofano motore prestare attenzione, poiché alcune zone del motore possono essere estremamente calde (rischio di
scottature) ed il motoventilatore potrebbe inserirsi in qualsiasi momento (anche a contatto interrotto).
Per garantire l'affidabilità della misurazione,
il veicolo deve essere parcheggiato su suolo
orizzontale, a motore spento da almeno
30
minuti. B = MINI
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). P
e
ugeot
raccomanda un controllo,
con rabbocco, se necessario, ogni 5 000 km.
Verifica con l'astina manuale
Se si constata che il livello è situato al di sopra
del riferimento A o al di sotto del riferimento B ,
non avviare il motore .
-
S
e l'olio supera il livello MAXI (rischio di
deterioramento del motore), contattare la
rete P
e
ugeot o un riparatore qualificato.
-
S
e l'olio non arriva al livello MINI ,
effettuare tassativamente un rabbocco
d'olio motore.
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare la posizione
dell'astina manuale nel vano motore del
veicolo.
F
I
nserire l'astina nel suo terminale colorato
poi estrarla completamente.
F
A
sciugare l'astina con un panno pulito e
che non lasci peli.
F
R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
Verifiche
Page 193 of 388

191

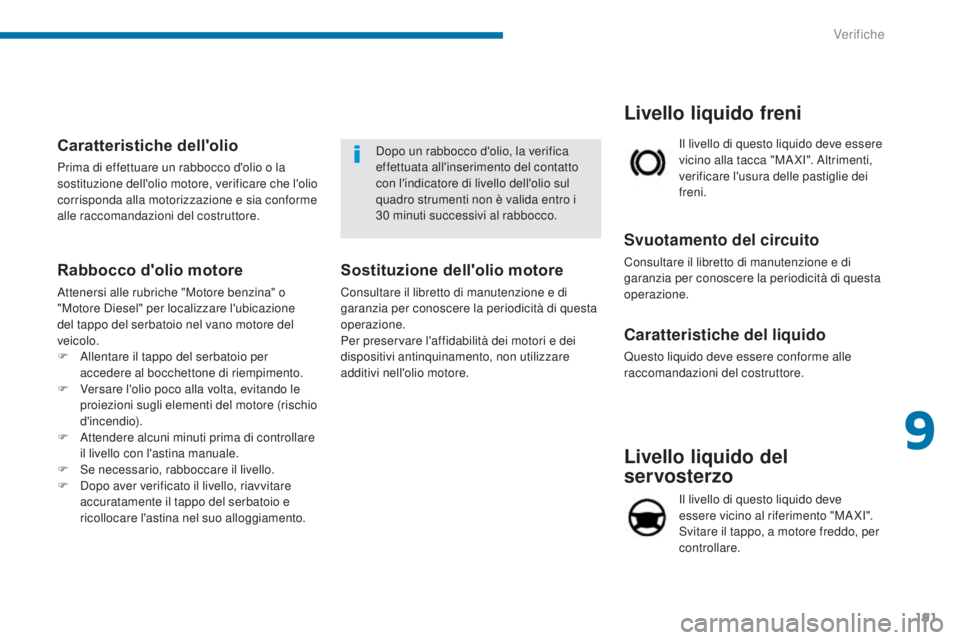

Livello liquido del
servosterzo
Il livello di questo liquido deve
essere vicino al riferimento "MA XI".
Svitare il tappo, a motore freddo, per
controllare.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Svuotamento del circuito
Consultare il libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.Il livello di questo liquido deve essere
vicino alla tacca "MA XI". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Livello liquido freni
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto
con l'indicatore di livello dell'olio sul
quadro strumenti non è valida entro i
30
minuti successivi al rabbocco.Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che l'olio
corrisponda alla motorizzazione e sia conforme
alle raccomandazioni del costruttore.
Sostituzione dell'olio motore
Consultare il libretto di manutenzione e di
garanzia per conoscere la periodicità di questa
operazione.
Per preservare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare
additivi nell'olio motore.
Rabbocco d'olio motore
Attenersi alle rubriche "Motore benzina" o
"Motore Diesel" per localizzare l'ubicazione
del tappo del serbatoio nel vano motore del
veicolo.
F
A
llentare il tappo del serbatoio per
accedere al bocchettone di riempimento.
F
V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F
A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F
Se
necessario, rabboccare il livello.
F
D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
9
Verifiche
Page 194 of 388

192
Livello additivo gasolio
(Diesel con filtro
antiparticolato)
Prodotti esausti
Rabbocco
Il rabbocco di questo additivo deve tassativamente
essere effettuato presso la rete Pe
ugeot o presso
un riparatore qualificato, nel più breve tempo possibile.
Caratteristiche del liquido
Per garantire una pulizia ottimale ed evitare il
congelamento, il rabbocco o la sostituzione di
questo liquido non devono essere effettuati con
acqua. Per i veicoli provvisti di lavafari il
livello minimo di questo liquido è
indicato da un segnale acustico e da
un messaggio sul display del quadro
strumenti.
Rabboccare il livello alla successiva sosta del
veicolo.

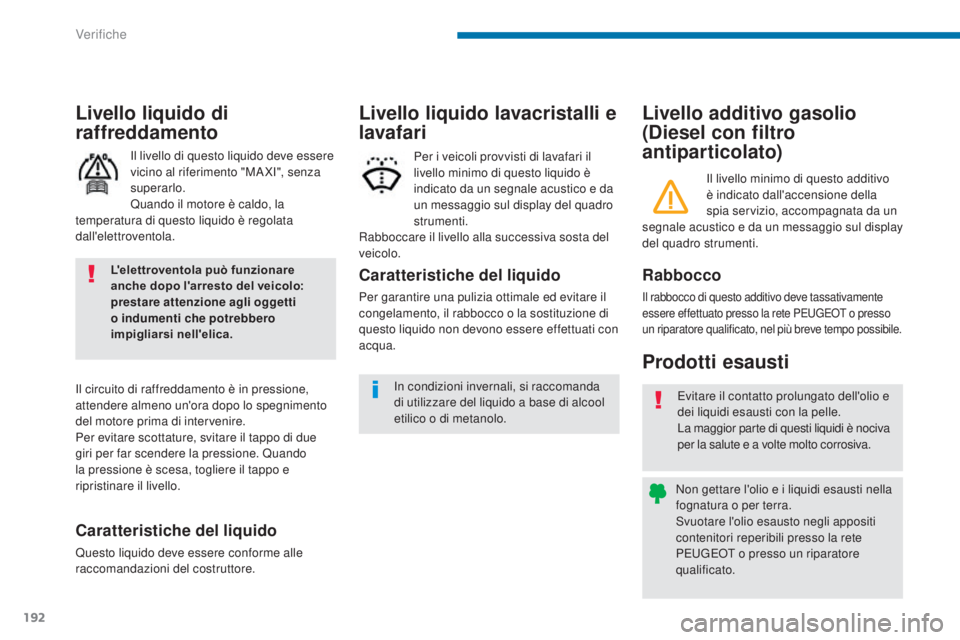

Livello liquido lavacristalli e
lavafari
Il livello minimo di questo additivo
è indicato dall'accensione della
spia servizio, accompagnata da un
segnale acustico e da un messaggio sul display
del quadro strumenti.
ev
itare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l'olio e i liquidi esausti nella
fognatura o per terra.
Svuotare l'olio esausto negli appositi
contenitori reperibili presso la rete
P
e
ugeot o presso un riparatore
qualificato.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore. Il livello di questo liquido deve essere
vicino al riferimento "MA XI", senza
superarlo.
Quando il motore è caldo, la
temperatura di questo liquido è regolata
dall'elettroventola.
Il circuito di raffreddamento è in pressione,
attendere almeno un'ora dopo lo spegnimento
del motore prima di intervenire.
Per evitare scottature, svitare il tappo di due
giri per far scendere la pressione. Quando
la pressione è scesa, togliere il tappo e
ripristinare il livello.
Livello liquido di
raffreddamento
L'elettroventola può funzionare
anche dopo l'arresto del veicolo:
prestare attenzione agli oggetti
o indumenti che potrebbero
impigliarsi nell'elica.
In condizioni invernali, si raccomanda
di utilizzare del liquido a base di alcool
etilico o di metanolo.
Verifiche
Page 195 of 388

193

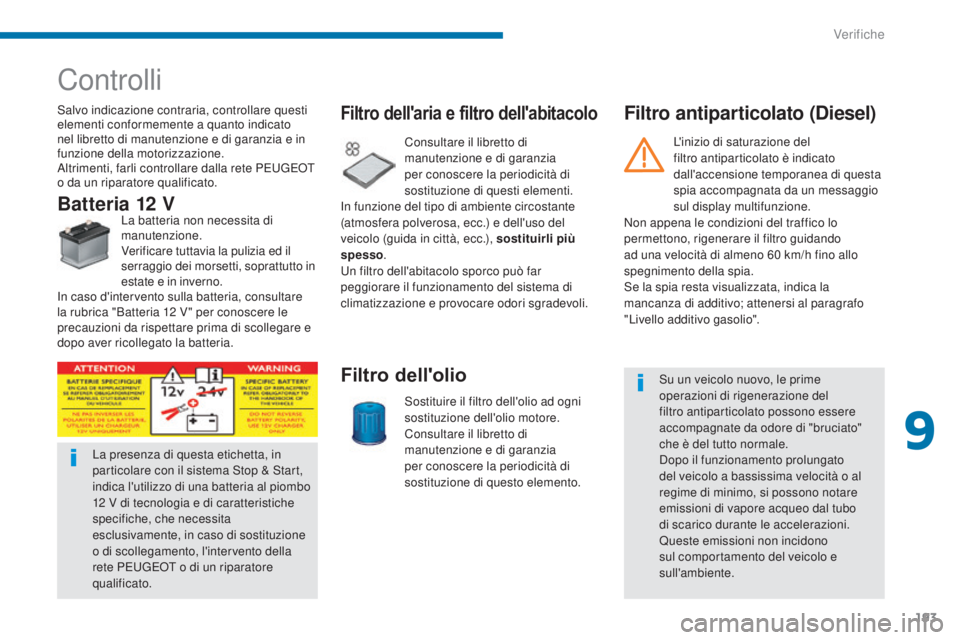

Controlli
Salvo indicazione contraria, controllare questi
elementi conformemente a quanto indicato
nel libretto di manutenzione e di garanzia e in
funzione della motorizzazione.
Altrimenti, farli controllare dalla rete P
e
ugeot
o da un riparatore qualificato.
Sostituire il filtro dell'olio ad ogni
sostituzione dell'olio motore.
Consultare il libretto di
manutenzione e di garanzia
per conoscere la periodicità di
sostituzione di questo elemento.
Filtro dell'olio
Consultare il libretto di
manutenzione e di garanzia
per conoscere la periodicità di
sostituzione di questi elementi.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), sostituirli più
spesso .
un f
iltro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Filtro dell'aria e filtro dell'abitacolo
Batteria 12 VLa batteria non necessita di
manutenzione.
Verificare tuttavia la pulizia ed il
serraggio dei morsetti, soprattutto in
estate e in inverno.
In caso d'intervento sulla batteria, consultare
la rubrica "Batteria 12
V " per conoscere le
precauzioni da rispettare prima di scollegare e
dopo aver ricollegato la batteria.
Filtro antiparticolato (Diesel)
Su un veicolo nuovo, le prime
operazioni di rigenerazione del
filtro antiparticolato possono essere
accompagnate da odore di "bruciato"
che è del tutto normale.
Dopo il funzionamento prolungato
del veicolo a bassissima velocità o al
regime di minimo, si possono notare
emissioni di vapore acqueo dal tubo
di scarico durante le accelerazioni.
Queste emissioni non incidono
sul comportamento del veicolo e
sull'ambiente.
La presenza di questa etichetta, in
particolare con il sistema Stop & Start,
indica l'utilizzo di una batteria al piombo
12
V di tecnologia e di caratteristiche
specifiche, che necessita
esclusivamente, in caso di sostituzione
o di scollegamento, l'intervento della
rete P
e
ugeot
o di un riparatore
qualificato. L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione temporanea di questa
spia accompagnata da un messaggio
sul display multifunzione.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h fino allo
spegnimento della spia.
Se la spia resta visualizzata, indica la
mancanza di additivo; attenersi al paragrafo
"Livello additivo gasolio".
9
Verifiche
Page 196 of 388

194

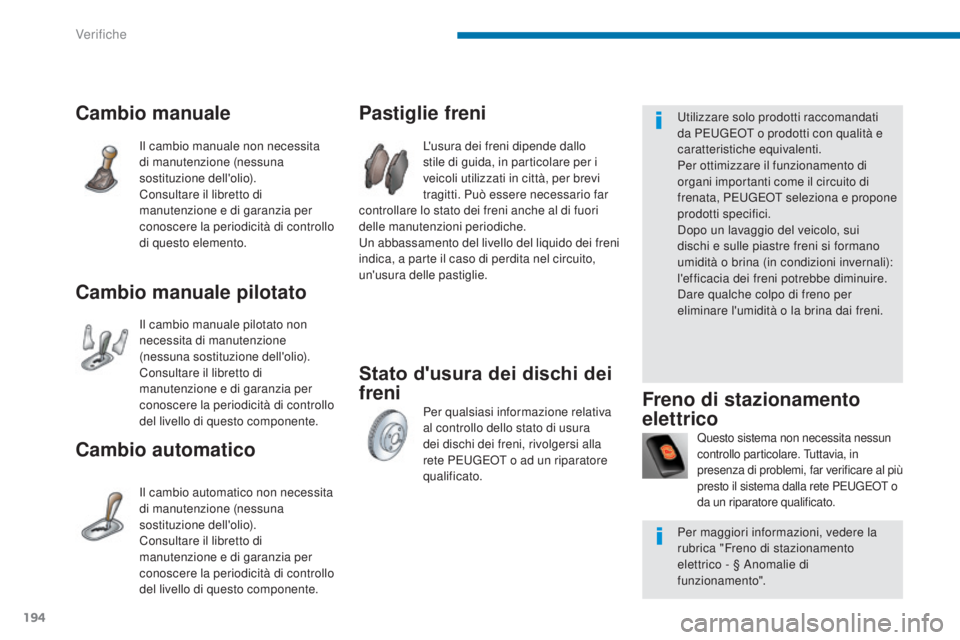

Stato d'usura dei dischi dei
freni Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario far
controllare lo stato dei freni anche al di fuori
delle manutenzioni periodiche.
un a
bbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi dei freni, rivolgersi alla
rete P
e
ugeot o ad un riparatore
qualificato.
Cambio manuale
Il cambio manuale non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il libretto di
manutenzione e di garanzia per
conoscere la periodicità di controllo
di questo elemento.
Cambio manuale pilotato
Il cambio manuale pilotato non
necessita di manutenzione
(nessuna sostituzione dell'olio).
Consultare il libretto di
manutenzione e di garanzia per
conoscere la periodicità di controllo
del livello di questo componente.
Cambio automatico
Il cambio automatico non necessita
di manutenzione (nessuna
sostituzione dell'olio).
Consultare il libretto di
manutenzione e di garanzia per
conoscere la periodicità di controllo
del livello di questo componente.
Questo sistema non necessita nessun
controllo particolare. tu ttavia, in
presenza di problemi, far verificare al più
presto il sistema dalla rete P
e
ugeot o
da un riparatore qualificato.
Freno di stazionamento
elettrico
utilizzare solo prodotti raccomandati
da Pe ugeot o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di
organi importanti come il circuito di
frenata, P
e
ugeot seleziona e propone
prodotti specifici.
Dopo un lavaggio del veicolo, sui
dischi e sulle piastre freni si formano
umidità o brina (in condizioni invernali):
l'efficacia dei freni potrebbe diminuire.
Dare qualche colpo di freno per
eliminare l'umidità o la brina dai freni.
Per maggiori informazioni, vedere la
rubrica "Freno di stazionamento
elettrico - § Anomalie di
funzionamento".
Verifiche
Page 197 of 388

195

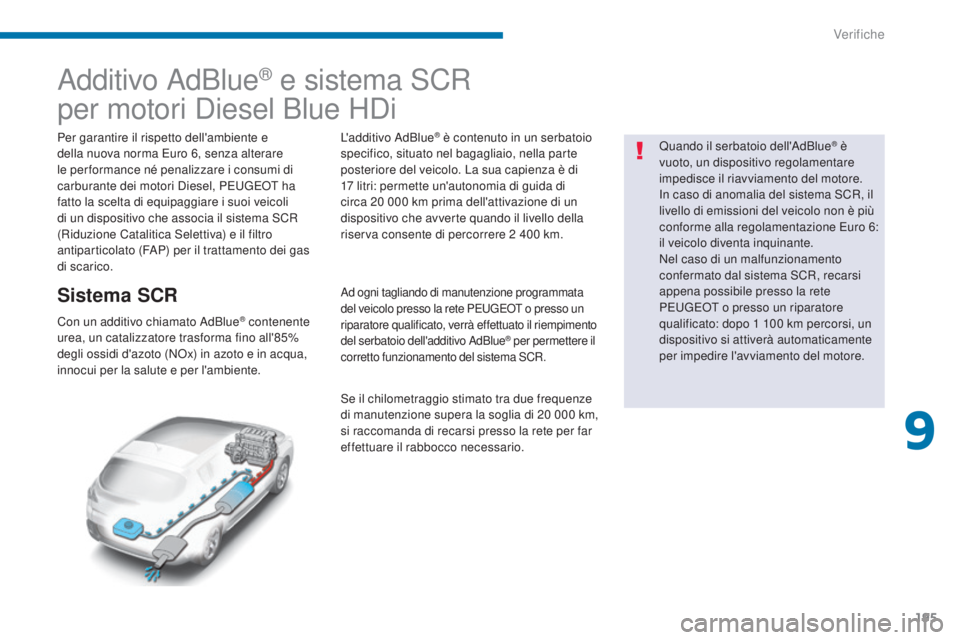

Additivo AdBlue® e sistema SCR
per motori Diesel Blue HDi
Per garantire il rispetto dell'ambiente e
della nuova norma
eu ro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, P
e
ugeot ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (N
ox
) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17
litri: permette un'autonomia di guida di
circa 20 000 km prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2 400 km.
Ad ogni tagliando di manutenzione programmata
del veicolo presso la rete Pe ugeot o presso un
riparatore qualificato, verrà effettuato il riempimento
del serbatoio dell'additivo AdBlue
® per permettere il
corretto funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20 000 km,
si raccomanda di recarsi presso la rete per far
effettuare il rabbocco necessario. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione
e
u
ro 6:
il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
P
e
ugeot
o presso un riparatore
qualificato: dopo 1 100 km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
9
Verifiche
Page 198 of 388

196

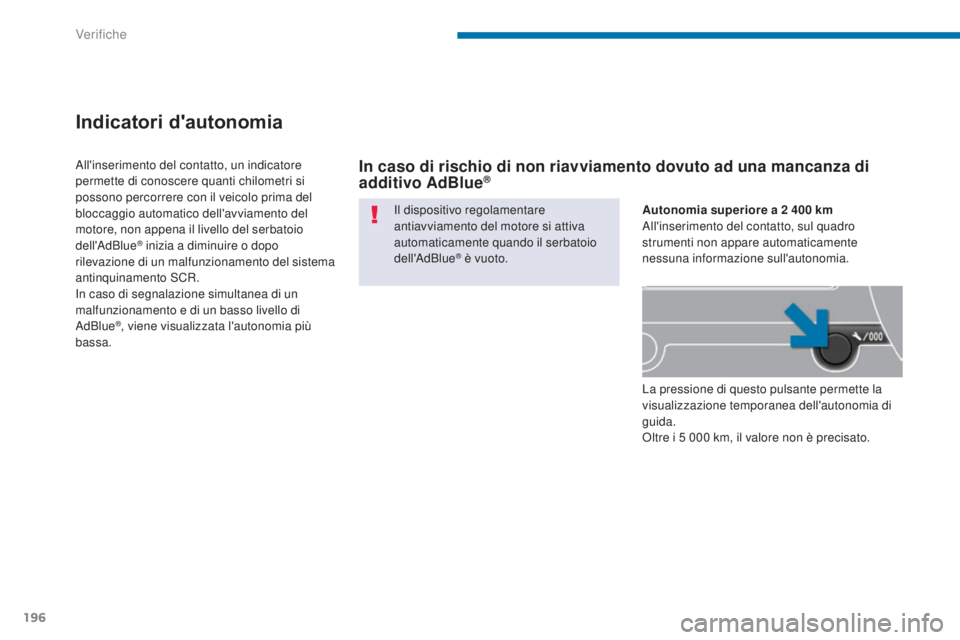

Indicatori d'autonomia
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
All'inserimento del contatto, un indicatore
permette di conoscere quanti chilometri si
possono percorrere con il veicolo prima del
bloccaggio automatico dell'avviamento del
motore, non appena il livello del serbatoio
dell'AdBlue
® inizia a diminuire o dopo
rilevazione di un malfunzionamento del sistema
antinquinamento SCR.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa. Autonomia superiore a 2 400 km
All'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
La pressione di questo pulsante permette la
visualizzazione temporanea dell'autonomia di
guida.
ol
tre i 5 000 km, il valore non è precisato.
In caso di rischio di non riavviamento dovuto ad una mancanza di
additivo AdBlue®
Verifiche
Page 199 of 388

197

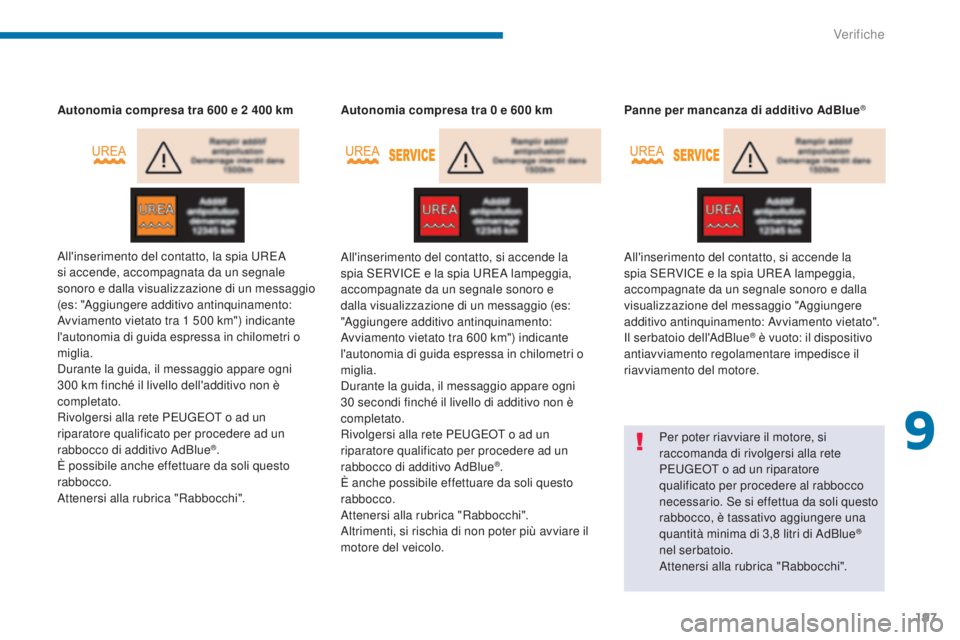

Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, la spia u
ReA
s
i accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es: "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1 500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete P
e
ugeot o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi". Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accende la
spia S
eR
VIC
e
e la spia u
ReA l
ampeggia,
accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es:
"Aggiungere additivo antinquinamento:
Avviamento vietato tra 600 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete Pe ugeot o ad un
riparatore qualificato per procedere ad un
rabbocco di additivo AdBlue®.
È anche possibile effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Altrimenti, si rischia di non poter più avviare il
motore del veicolo. Panne per mancanza di additivo AdBlue
®
All'inserimento del contatto, si accende la
spia SeR
VICe e la spia uReA l ampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
P
e
ugeot
o ad un riparatore
qualificato per procedere al rabbocco
necessario. Se si effettua da soli questo
rabbocco, è tassativo aggiungere una
quantità minima di 3,8 litri di AdBlue
®
nel serbatoio.
Attenersi alla rubrica "Rabbocchi".
9
Verifiche
Page 200 of 388

198

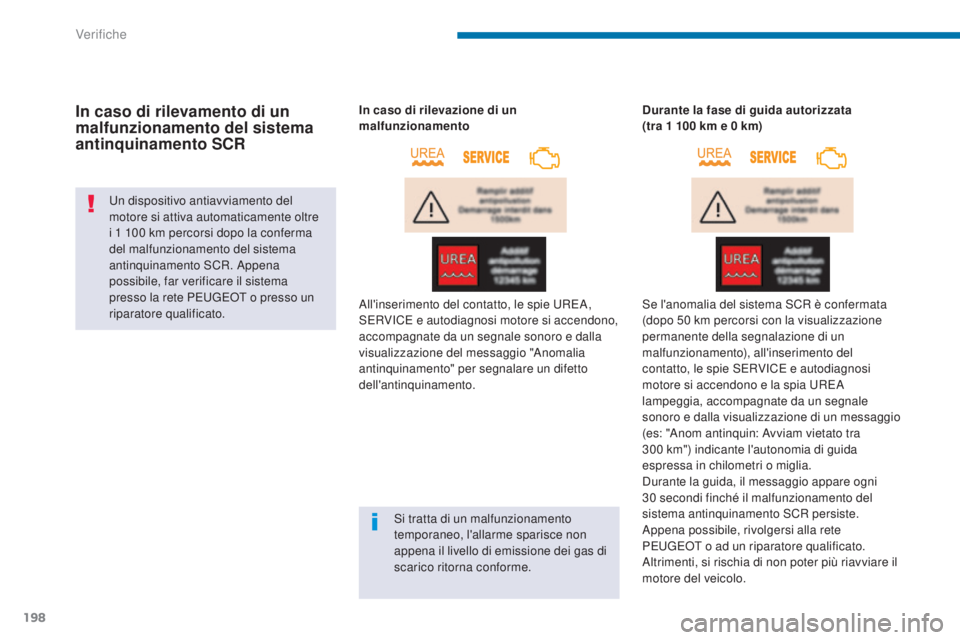

In caso di rilevamento di un
malfunzionamento del sistema
antinquinamento SCR
un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1 100 km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena
possibile, far verificare il sistema
presso la rete P
e
ugeot o presso un
riparatore qualificato. In caso di rilevazione di un
malfunzionamento
All'inserimento del contatto, le spie
u
ReA
,
S
eR
VIC
e
e autodiagnosi motore si accendono,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Anomalia
antinquinamento" per segnalare un difetto
dell'antinquinamento.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce non
appena il livello di emissione dei gas di
scarico ritorna conforme. Durante la fase di guida autorizzata
(tra
1 100 km e 0 km)
Se l'anomalia del sistema SCR è confermata
(dopo 50 km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), all'inserimento del
contatto, le spie S
eR
VIC
e
e autodiagnosi
motore si accendono e la spia
u
ReA
lam
peggia, accompagnate da un segnale
sonoro e dalla visualizzazione di un messaggio
(es: "Anom antinquin: Avviam vietato tra
300
km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
Appena possibile, rivolgersi alla rete
P
e
ugeot o ad un riparatore qualificato.
Altrimenti, si rischia di non poter più riavviare il
motore del veicolo.
Verifiche
