INFORMACIÓN PRÁCTICA
179
Cambio de las luces de cruce/
carretera
)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
)
Desconecte el conector de la lám-
para.
)
Gire el portalámparas.
)
Extraiga la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.

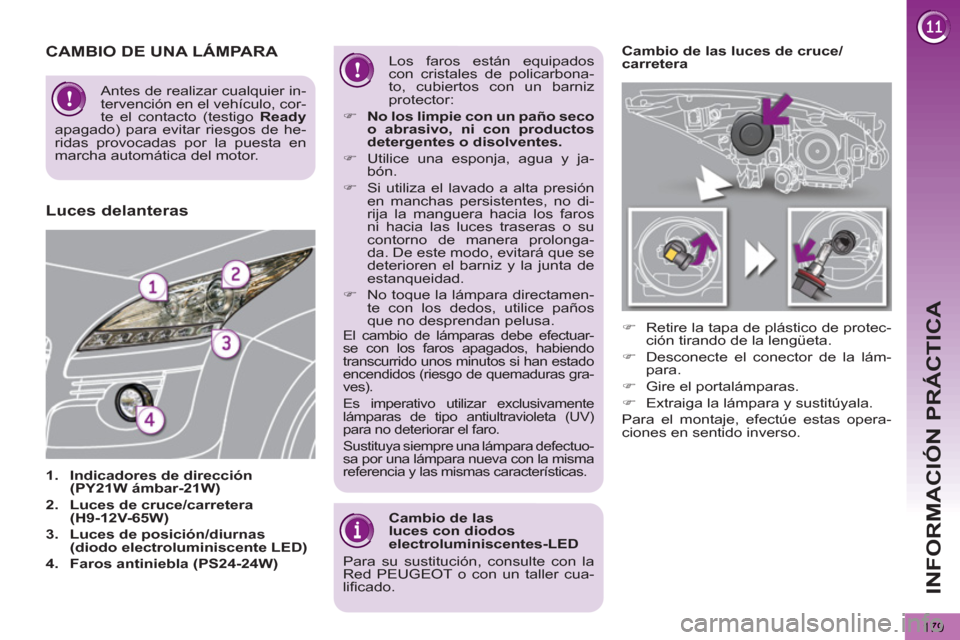

CAMBIO DE UNA LÁMPARA
1.
Indicadores de dirección
(PY21W ámbar-21W)
2.
Luces de cruce/carretera
(H9-12V-65W)
3.
Luces de posición/diurnas
(diodo electroluminiscente LED)
4.
Faros antiniebla (PS24-24W)
Los faros están equipados
con cristales de policarbona-
to, cubiertos con un barniz
protector:
)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
)
Utilice una esponja, agua y ja-
bón.
)
Si utiliza el lavado a alta presión
en manchas persistentes, no di-
rija la manguera hacia los faros
ni hacia las luces traseras o su
contorno de manera prolonga-
da. De este modo, evitará que se
deterioren el barniz y la junta de
estanqueidad.
)
No toque la lámpara directamen-
te con los dedos, utilice paños
que no desprendan pelusa.
Luces delanteras
El cambio de lámparas debe efectuar-
se con los faros apagados, habiendo
transcurrido unos minutos si han estado
encendidos (riesgo de quemaduras gra-
ves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara defectuo-
sa por una lámpara nueva con la misma
referencia y las mismas características.
Cambio de las
luces con diodos
electroluminiscentes-LED
Para su sustitución, consulte con la
Red PEUGEOT o con un taller cua-
lifi cado.
Antes de realizar cualquier in-
tervención en el vehículo, cor-
te el contacto (testigo Ready
apagado) para evitar riesgos de he-
ridas provocadas por la puesta en
marcha automática del motor.
Page 182 of 284
INFORMACIÓN PRÁCTICA
180

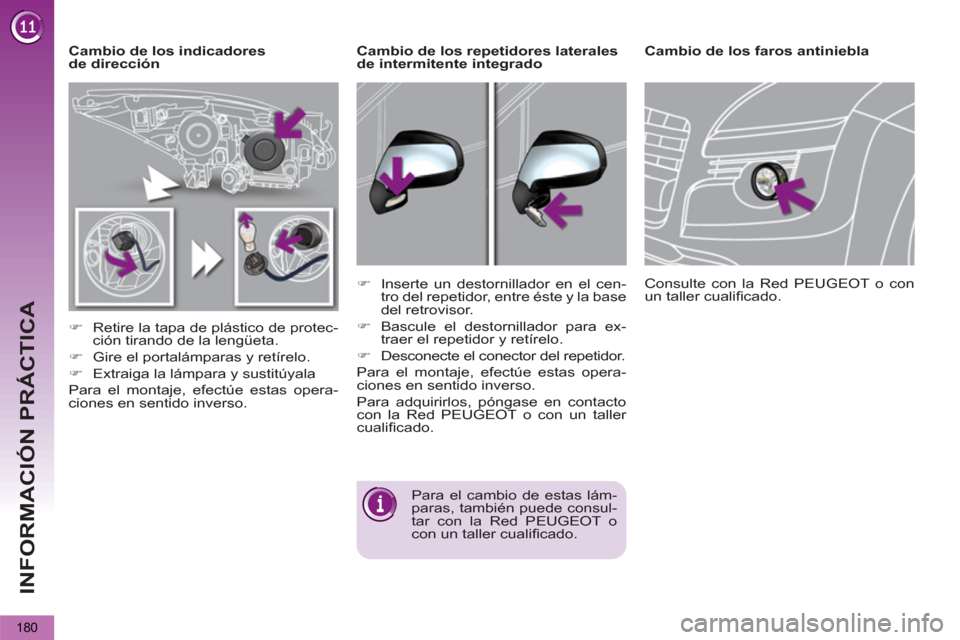

Cambio de los indicadores
de dirección
)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
)
Gire el portalámparas y retírelo.
)
Extraiga la lámpara y sustitúyala
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Cambio de los faros antiniebla
Para el cambio de estas lám-
paras, también puede consul-
tar con la Red PEUGEOT o
con un taller cualifi cado.
Consulte con la Red PEUGEOT o con
un taller cualifi cado.
)
Inserte un destornillador en el cen-
tro del repetidor, entre éste y la base
del retrovisor.
)
Bascule el destornillador para ex-
traer el repetidor y retírelo.
)
Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Para adquirirlos, póngase en contacto
con la Red PEUGEOT o con un taller
cualifi cado.
Cambio de los repetidores laterales
de intermitente integrado
Page 183 of 284
INFORMACIÓN PRÁCTICA

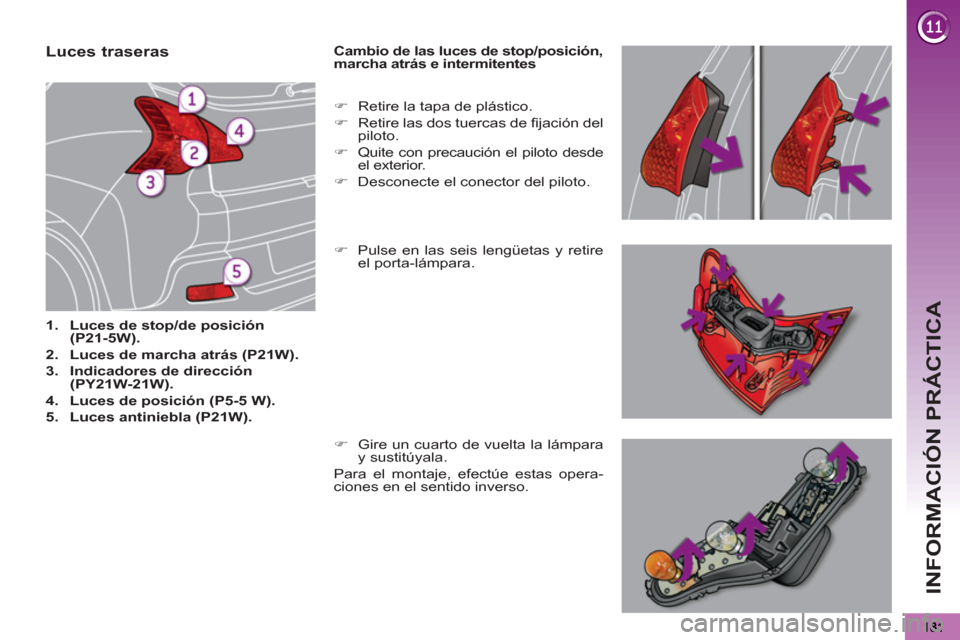

Luces traseras
1.
Luces de stop/de posición
(P21-5W).
2.
Luces de marcha atrás (P21W).
3.
Indicadores de dirección
(PY21W-21W).
4.
Luces de posición (P5-5 W).
5.
Luces antiniebla (P21W).
Cambio de las luces de stop/posición,
marcha atrás e intermitentes
)
Pulse en las seis lengüetas y retire
el porta-lámpara.
)
Retire la tapa de plástico.
)
Retire las dos tuercas de fi jación del
piloto.
)
Quite con precaución el piloto desde
el exterior.
)
Desconecte el conector del piloto.
)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Page 184 of 284
INFORMACIÓN PRÁCTICA
182

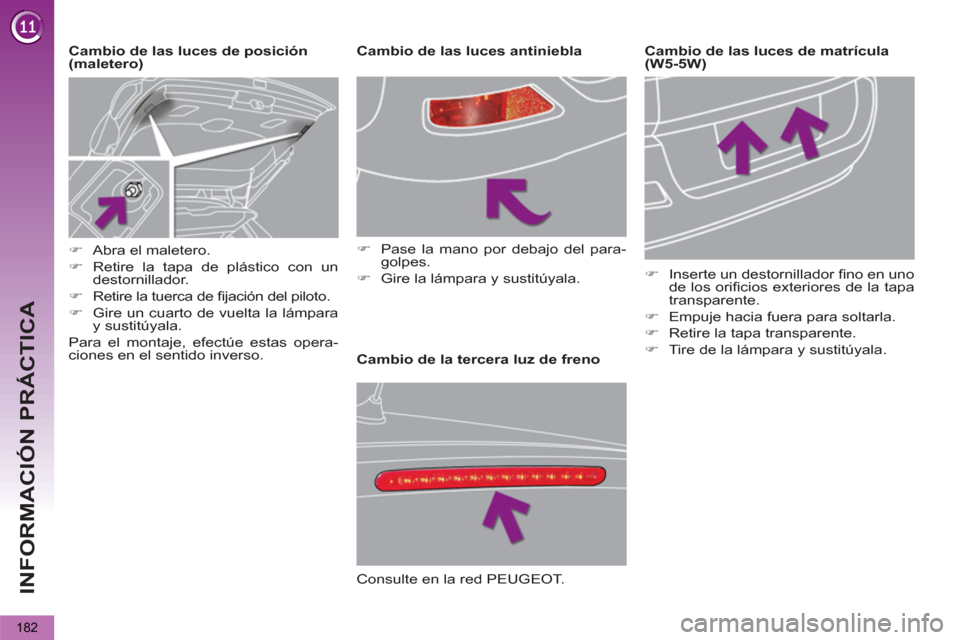

Cambio de la tercera luz de freno
Cambio de las luces de posición
(maletero)
Cambio de las luces antiniebla
)
Abra el maletero.
)
Retire la tapa de plástico con un
destornillador.
)
Retire la tuerca de fi jación del piloto.
)
Gire un cuarto de vuelta la lámpara
y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
)
Pase la mano por debajo del para-
golpes.
)
Gire la lámpara y sustitúyala.
Consulte en la red PEUGEOT.
Cambio de las luces de matrícula
(W5-5W)
)
Inserte un destornillador fi no en uno
de los orifi cios exteriores de la tapa
transparente.
)
Empuje hacia fuera para soltarla.
)
Retire la tapa transparente.
)
Tire de la lámpara y sustitúyala.
Page 185 of 284
INFORMACIÓN PRÁCTICA
183

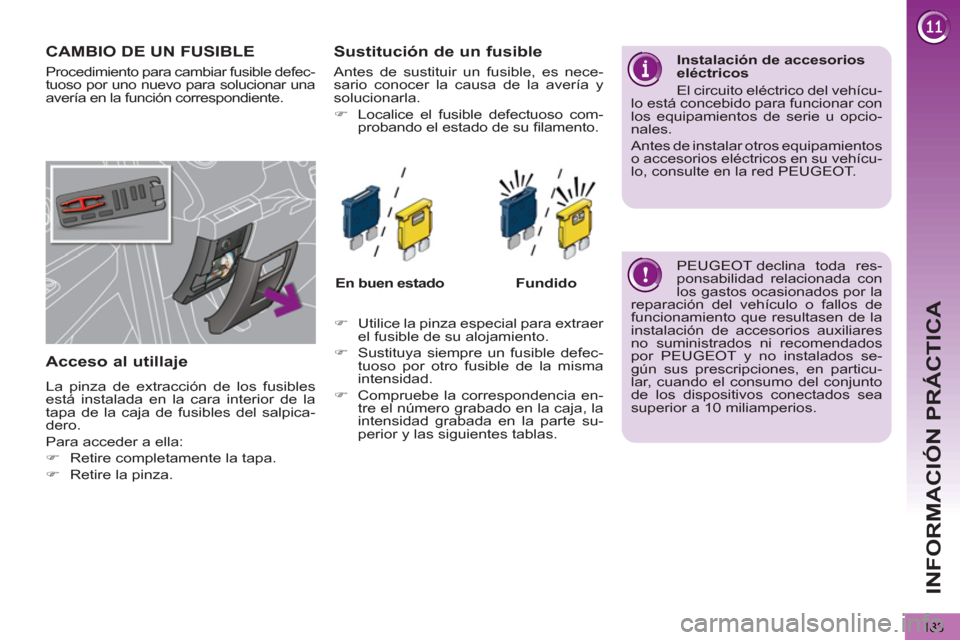

CAMBIO DE UN FUSIBLE
Acceso al utillaje
La pinza de extracción de los fusibles
está instalada en la cara interior de la
tapa de la caja de fusibles del salpica-
dero.
Para acceder a ella:
)
Retire completamente la tapa.
)
Retire la pinza.
Sustitución de un fusible
En buen estado
Fundido
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre un fusible defec-
tuoso por otro fusible de la misma
intensidad.
)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte su-
perior y las siguientes tablas.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehícu-
lo está concebido para funcionar con
los equipamientos de serie u opcio-
nales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda res-
ponsabilidad relacionada con
los gastos ocasionados por la
reparación del vehículo o fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares
no suministrados ni recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particu-
lar, cuando el consumo del conjunto
de los dispositivos conectados sea
superior a 10 miliamperios.
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
)
Localice el fusible defectuoso com-
probando el estado de su fi lamento.
Procedimiento para cambiar fusible defec-
tuoso por uno nuevo para solucionar una
avería en la función correspondiente.
Page 186 of 284
INFORMACIÓN PRÁCTICA
184

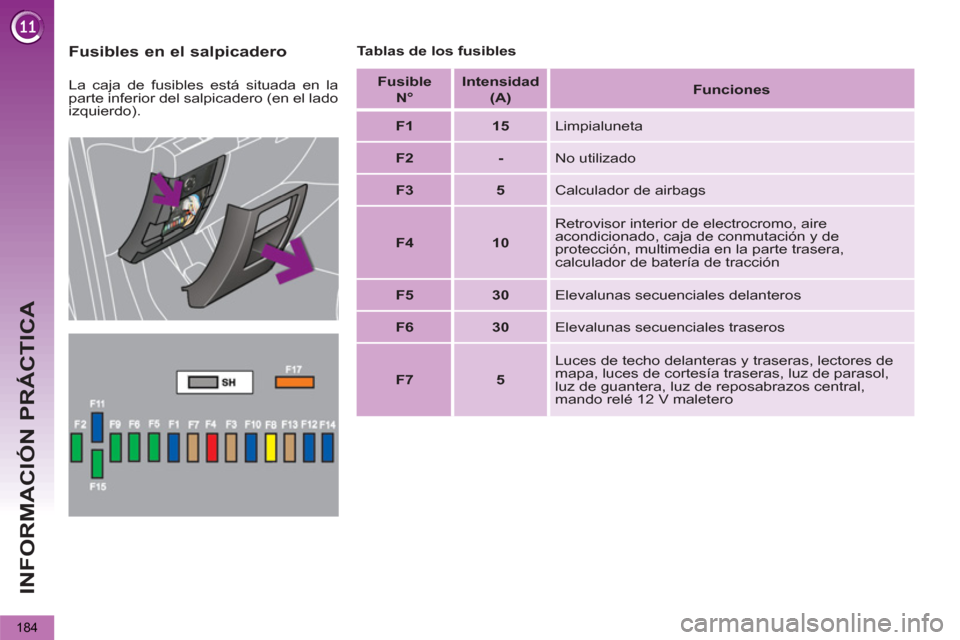

Fusibles en el salpicadero
Tablas de los fusibles
La caja de fusibles está situada en la
parte inferior del salpicadero (en el lado
izquierdo).
Fusible
N°
Intensidad
(A)
Funciones
F1
15
Limpialuneta
F2
-
No utilizado
F3
5
Calculador de airbags
F4
10
Retrovisor interior de electrocromo, aire
acondicionado, caja de conmutación y de
protección, multimedia en la parte trasera,
calculador de batería de tracción
F5
30
Elevalunas secuenciales delanteros
F6
30
Elevalunas secuenciales traseros
F7
5
Luces de techo delanteras y traseras, lectores de
mapa, luces de cortesía traseras, luz de parasol,
luz de guantera, luz de reposabrazos central,
mando relé 12 V maletero
Page 187 of 284
INFORMACIÓN PRÁCTICA
185

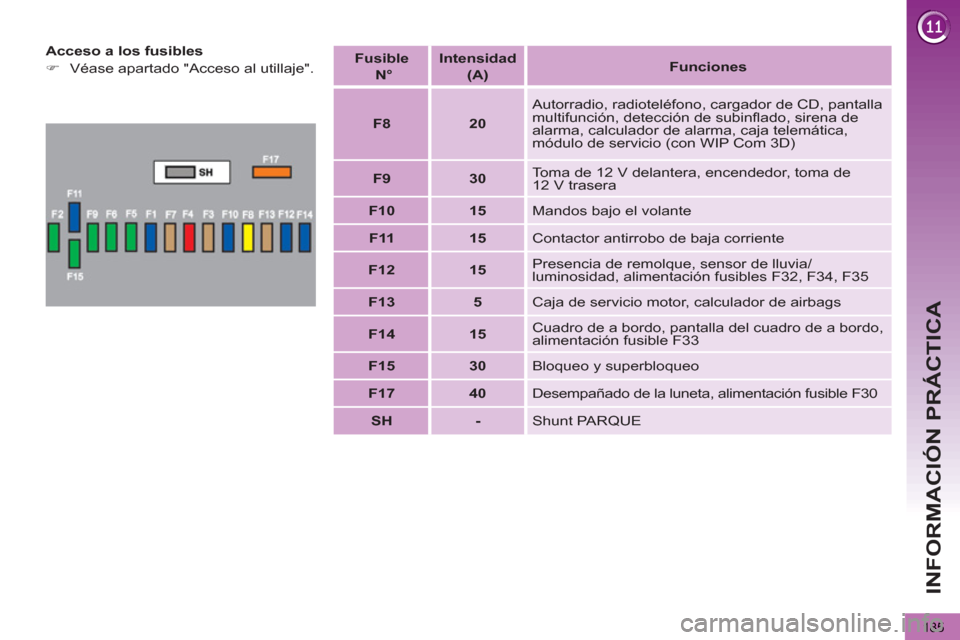

Acceso a los fusibles
)
Véase apartado "Acceso al utillaje".
Fusible
N°
Intensidad
(A)
Funciones
F8
20
Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinfl ado, sirena de
alarma, calculador de alarma, caja telemática,
módulo de servicio (con WIP Com 3D)
F9
30
Toma de 12 V delantera, encendedor, toma de
12 V trasera
F10
15
Mandos bajo el volante
F11
15
Contactor antirrobo de baja corriente
F12
15
Presencia de remolque, sensor de lluvia/
luminosidad, alimentación fusibles F32, F34, F35
F13
5
Caja de servicio motor, calculador de airbags
F14
15
Cuadro de a bordo, pantalla del cuadro de a bordo,
alimentación fusible F33
F15
30
Bloqueo y superbloqueo
F17
40
Desempañado de la luneta, alimentación fusible F30
SH
-
Shunt PARQUE
Page 188 of 284
INFORMACIÓN PRÁCTICA
186

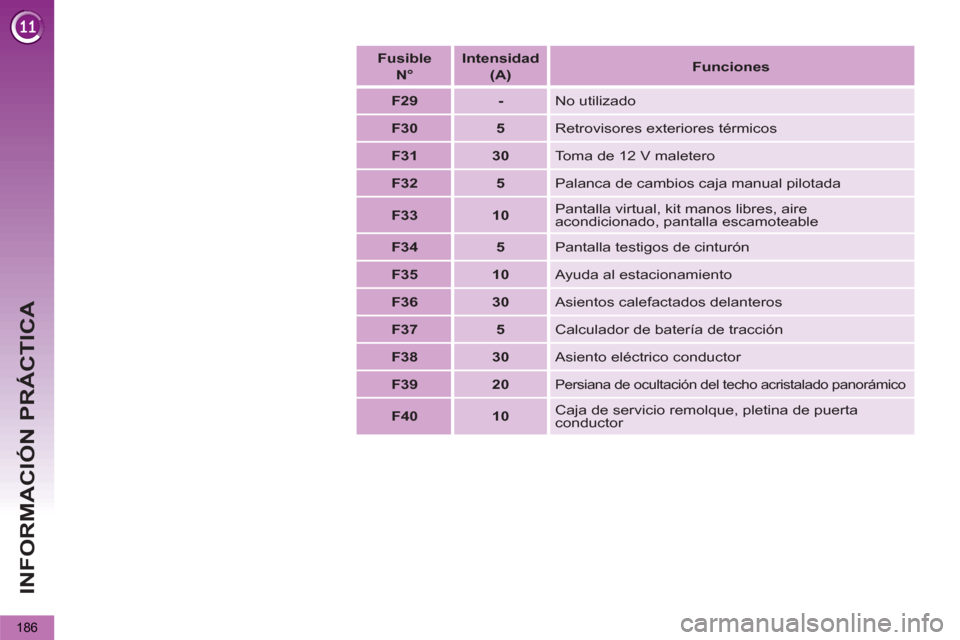

Fusible
N°
Intensidad
(A)
Funciones
F29
-
No utilizado
F30
5
Retrovisores exteriores térmicos
F31
30
Toma de 12 V maletero
F32
5
Palanca de cambios caja manual pilotada
F33
10
Pantalla virtual, kit manos libres, aire
acondicionado, pantalla escamoteable
F34
5
Pantalla testigos de cinturón
F35
10
Ayuda al estacionamiento
F36
30
Asientos calefactados delanteros
F37
5
Calculador de batería de tracción
F38
30
Asiento eléctrico conductor
F39
20
Persiana de ocultación del techo acristalado panorámico
F40
10
Caja de servicio remolque, pletina de puerta
conductor
Page 189 of 284
INFORMACIÓN PRÁCTICA
187

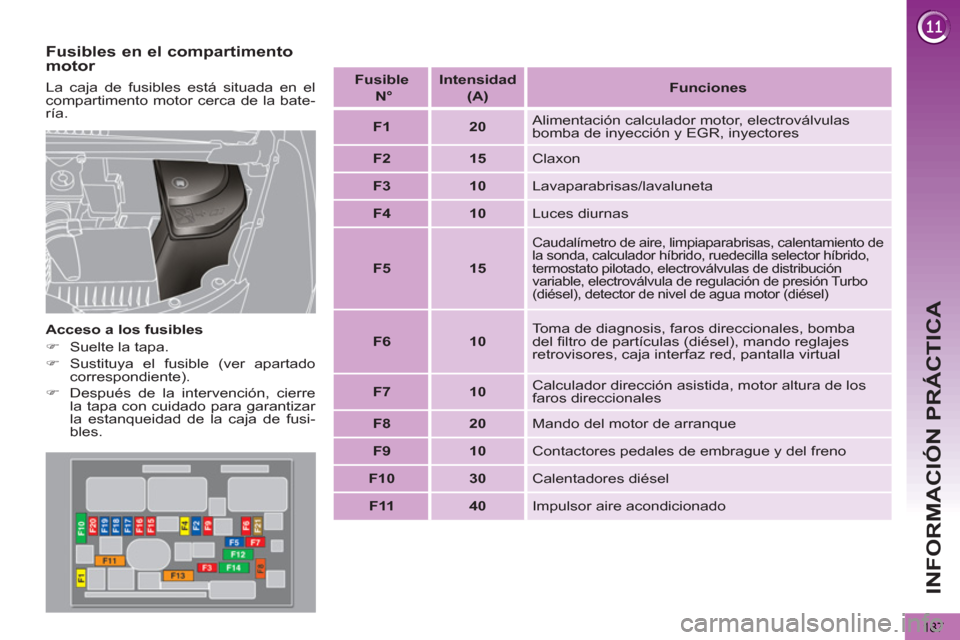

Fusibles en el compartimento
motor
Acceso a los fusibles
)
Suelte la tapa.
)
Sustituya el fusible (ver apartado
correspondiente).
)
Después de la intervención, cierre
la tapa con cuidado para garantizar
la estanqueidad de la caja de fusi-
bles.
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría.

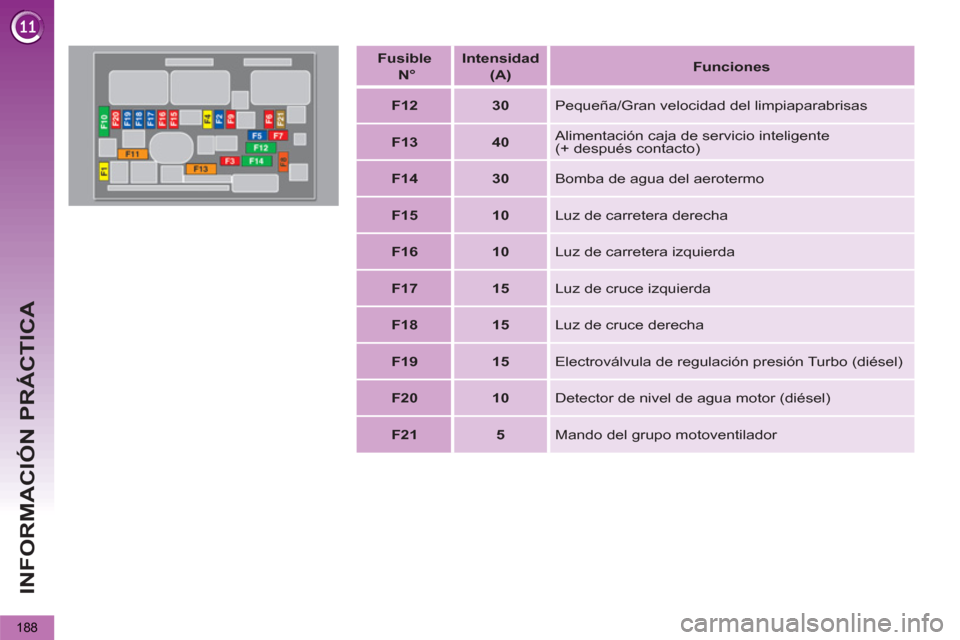

Fusible
N°
Intensidad
(A)
Funciones
F1
20
Alimentación calculador motor, electroválvulas
bomba de inyección y EGR, inyectores
F2
15
Claxon
F3
10
Lavaparabrisas/lavaluneta
F4
10
Luces diurnas
F5
15
Caudalímetro de aire, limpiaparabrisas, calentamiento de
la sonda, calculador híbrido, ruedecilla selector híbrido,
termostato pilotado, electroválvulas de distribución
variable, electroválvula de regulación de presión Turbo
(diésel), detector de nivel de agua motor (diésel)
F6
10
Toma de diagnosis, faros direccionales, bomba
del fi ltro de partículas (diésel), mando reglajes
retrovisores, caja interfaz red, pantalla virtual
F7
10
Calculador dirección asistida, motor altura de los
faros direccionales
F8
20
Mando del motor de arranque
F9
10
Contactores pedales de embrague y del freno
F10
30
Calentadores diésel
F11
40
Impulsor aire acondicionado
Page 190 of 284
INFORMACIÓN PRÁCTICA
188
Fusible
N°
Intensidad
(A)
Funciones
F12
30
Pequeña/Gran velocidad del limpiaparabrisas
F13
40
Alimentación caja de servicio inteligente
(+ después contacto)
F14
30
Bomba de agua del aerotermo
F15
10
Luz de carretera derecha
F16
10
Luz de carretera izquierda
F17
15
Luz de cruce izquierda
F18
15
Luz de cruce derecha
F19
15
Electroválvula de regulación presión Turbo (diésel)
F20
10
Detector de nivel de agua motor (diésel)
F21
5
Mando del grupo motoventilador
