Peugeot 508 RXH 2014 Betriebsanleitung (in German)

209
508RXH_de_Chap08_info-pratiques_ed01-2014

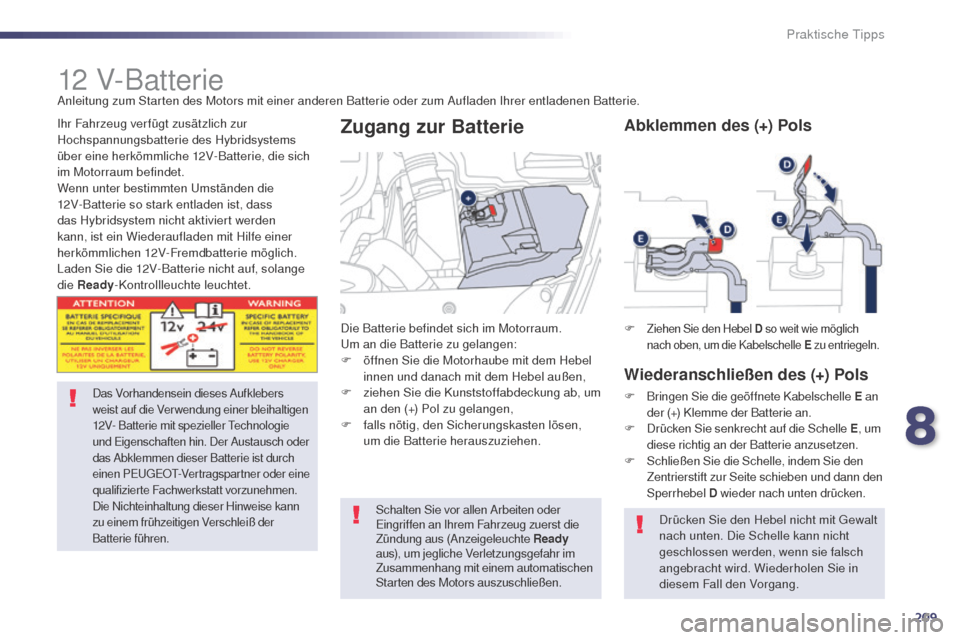

12 V-Batterie
Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihaltigen
12V- Batterie mit spezieller
t
ec
hnologie
und
e
i
genschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist durch
einen P
e

uge
Ot-
Vertragspartner oder eine
qualifizierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann
zu einem frühzeitigen Verschleiß der
Batterie führen.
Die Batterie befindet sich im Motorraum.um a n die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und danach mit dem Hebel außen,
F

z
iehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,
F

f
alls nötig, den Sicherungskasten lösen,
um die Batterie herauszuziehen.
Zugang zur Batterie
Schalten Sie vor allen Arbeiten oder ei ngriffen an Ihrem Fahrzeug zuerst die
Zündung aus (Anzeigeleuchte Ready
aus), um jegliche Verletzungsgefahr im
Zusammenhang mit einem automatischen
Starten des Motors auszuschließen.
Ihr Fahrzeug verfügt zusätzlich zur
Hochspannungsbatterie des Hybridsystems
über eine herkömmliche 12V-Batterie, die sich
im Motorraum befindet.
Wenn unter bestimmten
u
m

ständen die
12V-Batterie so stark entladen ist, dass
das Hybridsystem nicht aktiviert werden
kann, ist ein Wiederaufladen mit Hilfe einer
herkömmlichen 12V-Fremdbatterie möglich.
Laden Sie die 12V-Batterie nicht auf, solange
die Ready-Kontrollleuchte leuchtet. Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.
F
Ziehen Sie den Hebel D
so weit wie möglich
nach oben, um die Kabelschelle E zu entriegeln.
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an
der (+) Klemme der Batterie an.
F
D

rücken Sie senkrecht auf die Schelle E, um
diese richtig an der Batterie anzusetzen.
F
S

chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit
g
e
walt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
8
Praktische tipps

210
508RXH_de_Chap08_info-pratiques_ed01-2014
Starten mit einer Fremdbatterie
F Falls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol.
F Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an
den (+) Pol der Hilfsbatterie B an.
F

S
chließen Sie ein e
n
de des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F

S
chließen Sie das andere e
n
de des
grünen oder schwarzen Kabels an den
Massepunkt C des nicht startenden
Fahrzeugs (oder an den Motorträger) an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen. Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens der
der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn
der Motor läuft.
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mit einer Hilfsbatterie
(extern oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln gestartet werden.
F B etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
W

enn der Motor nicht sofort startet,
schalten Sie die Zündung aus und warten
Sie einen Moment, bevor Sie es erneut
versuchen.
F

W
arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+)
Pols wieder an. Klemmen Sie die Kabel nicht zu schnell
ab, lassen Sie sie einige Minuten
angeschlossen (bis zur Rückkehr des
Leerlaufs), sonst kann es sein, dass
die Batterie nicht ausreichend geladen
ist und sie den Vorgang wiederholen
müssen.
Das Starten eines Fahrzeugs mit
einer defekten Batterie muss mit dem
elektronischen Schlüssel im Inneren des
Fahrzeugs, geschlossener Fahrertür und
angelegtem Sicherheitsgurt erfolgen.
Bestimmte Funktionen sind nicht
ver fügbar solange die Batterie kein
ausreichendes Ladeniveau erreicht hat.
Praktische tipps

211
508RXH_de_Chap08_info-pratiques_ed01-2014
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f der
Motor erst 1 Minute nach dem ei nschalten der Zündung
angelassen werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten und bestehen
bleiben, wenden Sie sich bitte an das P
e

uge
Ot-
H

ändlernetz oder an eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte die entsprechende
Rub r i k n ac h):
- den Schlüssel mit der Fernbedienung,
- d ie elektrische(n) Dachjalousie(n),
-


...
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten
na ch dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vordertüren,
bevor Sie die Batterie abklemmen.
Vor Arbeiten an der Batterie, denken Sie
daran, Augen und ge sicht zu schützen.
Jeder
e
i
ngriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um jegliche
e
x
plosions- und
Brandgefahr auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
ex

plosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
P
e

uge
Ot-
Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das
g
eh
äuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Schieben Sie das Fahrzeug nicht an, um den Motor
zu starten.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dürfen
auf keinen Fall im Hausmüll entsorgt
werden.
geb

en Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab. Die Hochspannungsbatterie nicht selbst
aufladen.
Nach dem Wiedereinbau der
Batterie ist das Stop & Start-System
je nach Witterungsbedingungen
und Batterieladezustand erst nach
mehreren Stunden wieder aktiv
(bis zu ca. 8 Stunden).

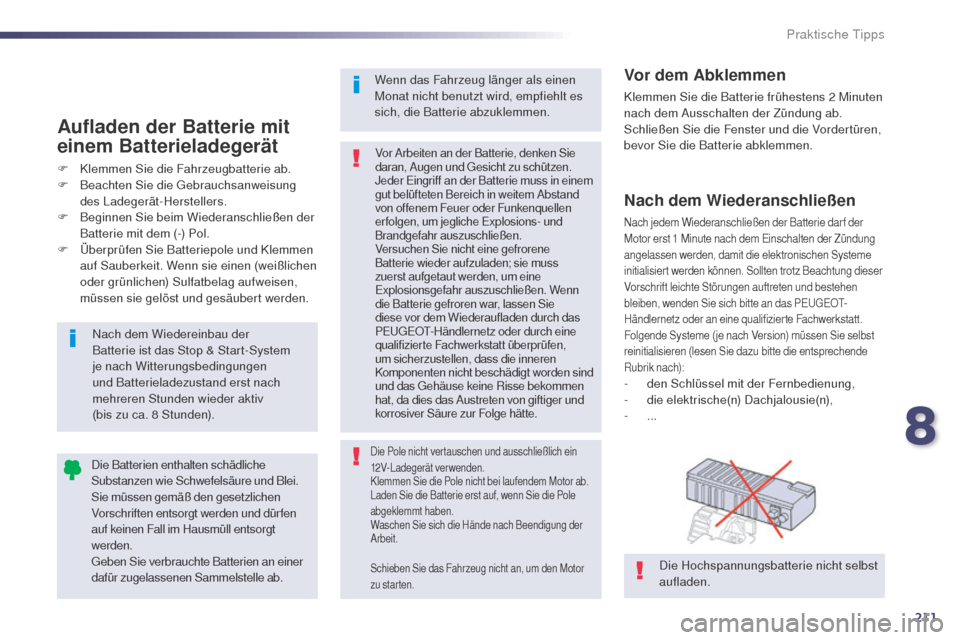

Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F
B eachten Sie die geb rauchsanweisung
des Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert werden.
Die Pole nicht vertauschen und ausschließlich ein
12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die Pole
abgeklemmt haben.
Waschen Sie sich die Hände nach Beendigung der
Arbeit.
8
Praktische tipps

212
508RXH_de_Chap08_info-pratiques_ed01-2014
einbau - Ausbau der Batterie
Mit diesem Ver fahren können Sie die Batterie
sicher entfernen, um die gl ühlampen der
entsprechenden Leuchte auszutauschen.
Sie können sich auch an einen Vertreter des Pe ugeOt-
H ändlernetzes oder an eine qualifizierte Fachwerkstatt
wenden, um diesen Vorgang vornehmen zu lassen.
Vor dem Ausbau
- Wenn Ihr Fahrzeug mit einer motorisierten Heckklappe ausgestattet ist, so ist dessen
Öffnen nach dem Abklemmen der Batterie
nicht möglich.
-

S
chalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab.
-

W
enn Ihr Fahrzeug mit einem Keyless-
System ausgestattet ist, halten Sie die
Fernbedienung etwa 3 Meter weit davon
entfernt.
-

W
arten Sie ungefähr 6 Minuten, bevor Sie
die Batterie abklemmen.
-
S
tellen Sie das Fahrzeug an einen
belüfteten Ort, der frei zugänglich ist und
vorzugsweise auf einer ebenen Fläche.
-

Z

iehen Sie die Feststellbremse an.
-

S

tellen Sie den
g
a

ngwählhebel auf die
Position N .
-
W

enn Ihr Fahrzeug mit einer Alarmanlage
ausgestattet ist, lassen Sie die Motorhaube
geöffnet, um das Auslösen des Alarms zu
verhindern.
-

L

assen Sie, wenn Sie an einem sicheren
Ort parken, ein Fenster leicht geöffnet;
wenn nicht, schließen Sie alle Öffnungen.
Praktische tipps

213
508RXH_de_Chap08_info-pratiques_ed01-2014

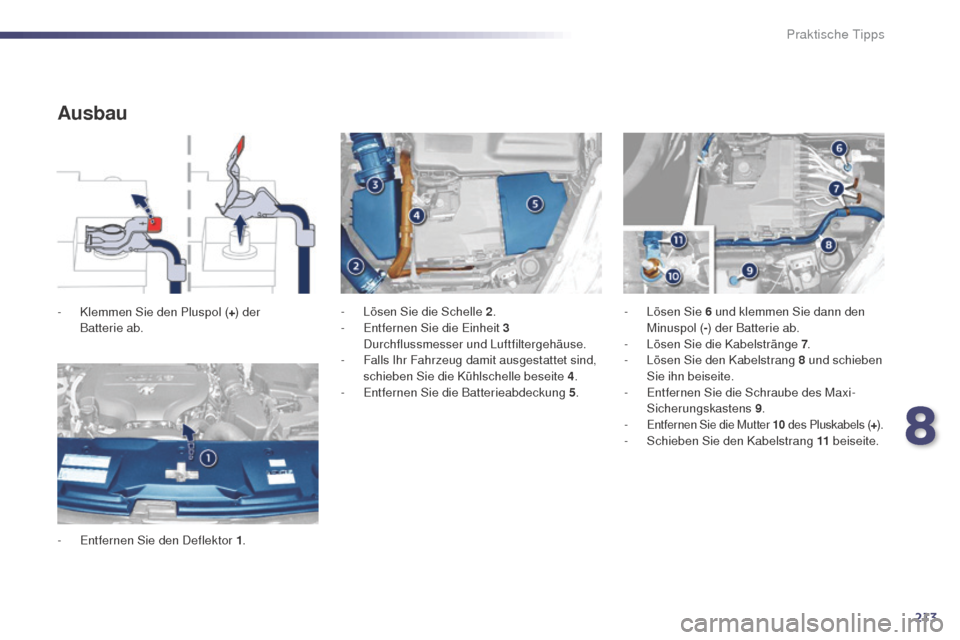

Ausbau
- Klemmen Sie den Pluspol (+) der
Batterie ab.
-
e
n
tfernen Sie den Deflektor 1 .-
L ösen Sie die Schelle 2
.
- en tfernen Sie die ei nheit 3
Durchflussmesser und Luftfiltergehäuse.
-
F

alls Ihr Fahrzeug damit ausgestattet sind,
schieben Sie die Kühlschelle beseite 4 .
-
e
n
tfernen Sie die Batterieabdeckung 5.-
L ösen Sie 6 und klemmen Sie dann den
Minuspol ( -) der Batterie ab.
-
L

ösen Sie die Kabelstränge 7.
-

L
ösen Sie den Kabelstrang 8 und schieben
Sie ihn beiseite.
-
e
n
tfernen Sie die Schraube des Maxi-
Sicherungskastens 9 .
-

entfernen Sie die Mutter 10 des Pluskabels (+).- Schieben Sie den Kabelstrang 11 beiseite.
8
Praktische tipps

214
508RXH_de_Chap08_info-pratiques_ed01-2014
- Lösen Sie 12 und 13 mit Hilfe eines
Schraubenziehers.
-

K
ippen Sie das
Stromversorgungsschutzgehäuse 14 nach
oben.
-

K
ippen Sie das g
e
häuse nach vorne und
schieben Sie es beiseite. -
L ösen Sie die Clips.
- en tfernen Sie Batterieabdeckung 15.- H
ebeln Sie mit einem Schraubenzieher,
um die Befestigung 16 anzuheben und
entfernen Sie die Batterie.
Praktische tipps

215
508RXH_de_Chap08_info-pratiques_ed01-2014

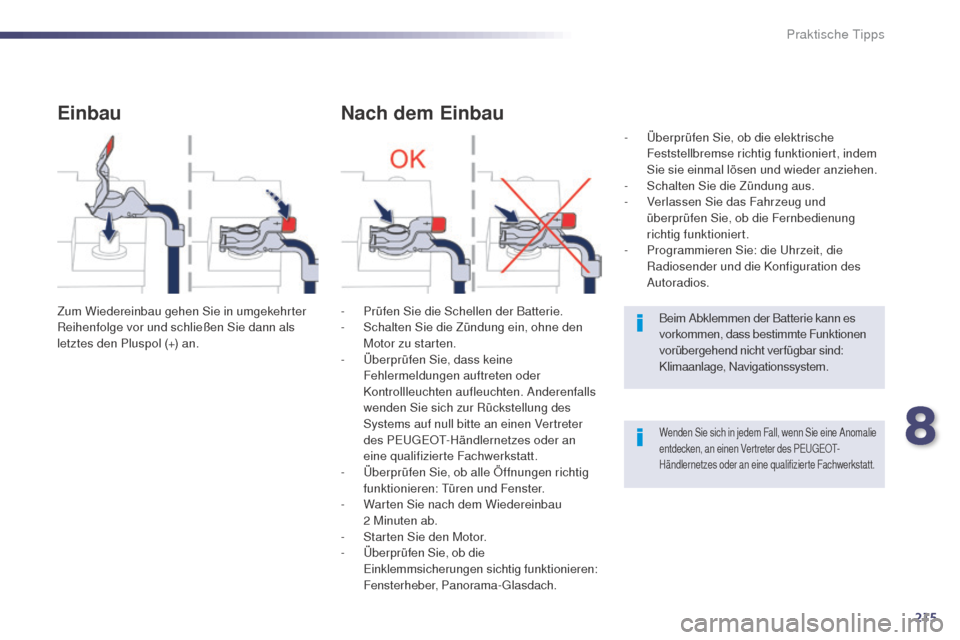

Einbau
Zum Wiedereinbau gehen Sie in umgekehrter
Reihenfolge vor und schließen Sie dann als
letztes den Pluspol (+) an.
Nach dem Einbau
- Prüfen Sie die Schellen der Batterie.
- S chalten Sie die Zündung ein, ohne den
Motor zu starten.
-

Ü
berprüfen Sie, dass keine
Fehlermeldungen auftreten oder
Kontrollleuchten aufleuchten. Anderenfalls
wenden Sie sich zur Rückstellung des
Systems auf null bitte an einen Vertreter
des P
e

uge
Ot-
Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
-

Ü
berprüfen Sie, ob alle Öffnungen richtig
funktionieren:
t
ü
ren und Fenster.
-

W
arten Sie nach dem Wiedereinbau
2 Minuten ab.
-

S
tarten Sie den Motor.
-
Ü

berprüfen Sie, ob die
ei

nklemmsicherungen sichtig funktionieren:
Fensterheber, Panorama-
gl

asdach.Beim Abklemmen der Batterie kann es
vorkommen, dass bestimmte Funktionen
vorübergehend nicht verfügbar sind:
Klimaanlage, Navigationssystem.
Wenden Sie sich in jedem Fall, wenn Sie eine Anomalie
entdecken, an einen Vertreter des Pe
ugeOt-
H
ändlernetzes oder an eine qualifizierte Fachwerkstatt.
- Überprüfen Sie, ob die elektrische Feststellbremse richtig funktioniert, indem
Sie sie einmal lösen und wieder anziehen.
-

S
chalten Sie die Zündung aus.
-

V
erlassen Sie das Fahrzeug und
überprüfen Sie, ob die Fernbedienung
richtig funktioniert.
-

P
rogrammieren Sie: die u
h
rzeit, die
Radiosender und die Konfiguration des
Autoradios.
8
Praktische tipps

216
508RXH_de_Chap08_info-pratiques_ed01-2014
entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuert, um die Batterie nicht zu stark zu
entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und
te

lematik, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von
maximal ca. 40 Minuten benutzen.
energiesparmodus
Wechsel in den
Energiesparmodus
Danach wird der Wechsel in den en ergiesparmodus im Anzeigefeld
des Kombiinstruments angezeigt, die
eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Wenn Sie gerade ein
g
e
spräch führen, können
Sie dieses mit der Freisprecheinrichtung Ihres
Autoradios noch 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetriebnahme
des Fahrzeugs reaktiviert.
F
u
m d

ie Funktionen sofort wieder benutzen
zu können, starten Sie den Motor und
lassen Sie ihn laufen:
-

w
eniger als zehn Minuten, um die
Verbraucher ca. fünf Minuten in Betrieb
nehmen zu können,
-

l
änger als zehn Minuten, damit sie ca.
dreißig Minuten verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor nicht
an (siehe Rubrik "Batterie").
In diesem
e
n

ergiesparmodus und beim
Starten des Hybridsystems dauert
es einige Sekunden bis dass die
Kontrollleuchte Ready aufleuchtet.
Praktische tipps

217
508RXH_de_Chap08_info-pratiques_ed01-2014

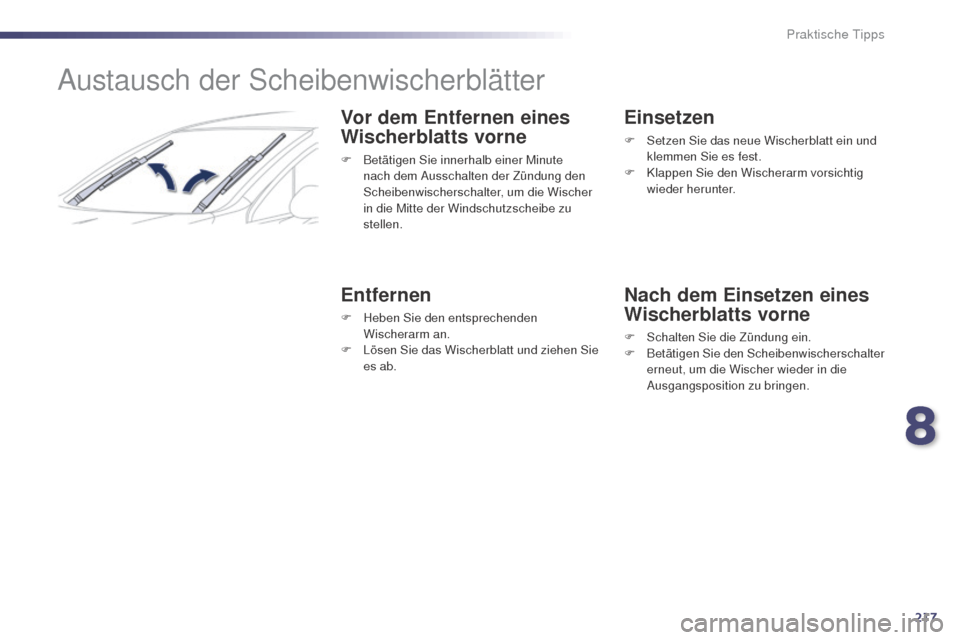

Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
Wischerblatts vorne
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in die Mitte der Windschutzscheibe zu
stellen.
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F

L
ösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

K
lappen Sie den Wischerarm vorsichtig
wieder herunter.
Nach dem Einsetzen eines
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
8
Praktische tipps

218
508RXH_de_Chap08_info-pratiques_ed01-2014
Abschleppen des Fahrzeugs auf einer Pritsche
Das Fahrzeug niemals mit den vier Rädern auf dem Boden stehend abschleppen (weder die zwei Vorderräder noch die zwei Hinterräder); Sie laufen gefahr das ge triebe zu beschädigen.
tr

eten Sie vor allen Arbeiten oder e
i
ngriffen bei eingeschalteter Zündung auf das Bremspedal und stellen Sie den g
a
ngwählhebel in die Position N und
schalten Sie dann das Hybridsystem aus (Kontrollleuchte Ready erlischt).
Für das Abschleppen Ihres Fahrzeugs auf einer Pritsche unbedingt einen Fachmann rufen.
Verwenden Sie die Abschleppösen nur, um Ihr
Fahrzeug im Rahmen des Abschleppens auf
einer Pritsche zu befestigen.
Praktische tipps
