PEUGEOT 807 2013 Manual de utilização (in Portuguese)

ERGONOMIA e CONFORTO
3
59
Bancos

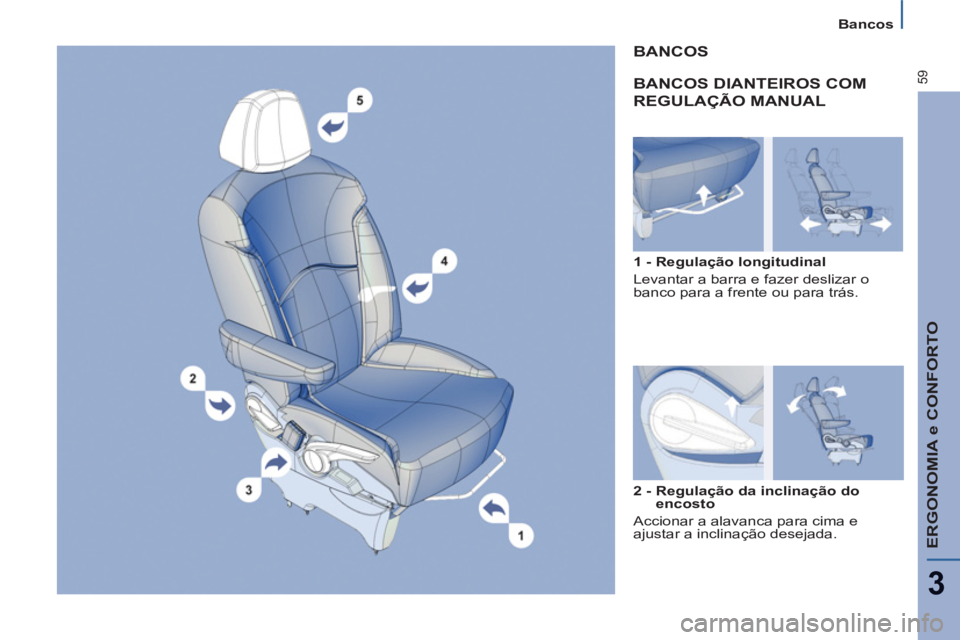

BANCOS DIANTEIROS COM
REGULAÇÃO MANUAL


1 - Regulação longitudinal
Levantar a barra e fazer deslizar o
banco para a frente ou para trás.

BANCOS


2 - Regulação da inclinação do
encosto
Accionar a alavanca para cima e
ajustar a inclinação desejada.

60





Bancos

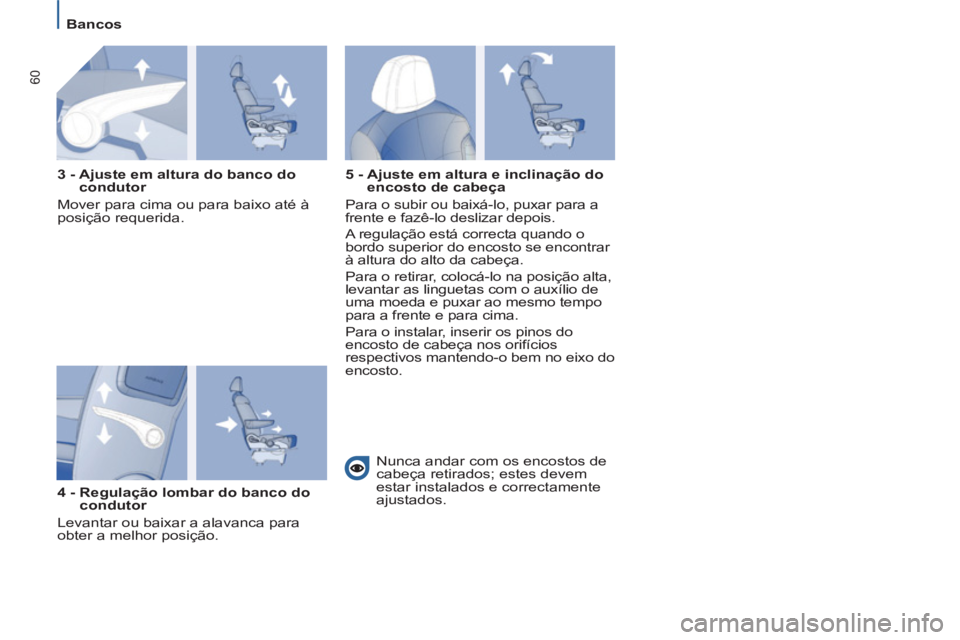

3 - Ajuste em altura do banco do
condutor
Mover para cima ou para baixo até à
posição requerida.

4 - Regulação lombar do banco do
condutor
Levantar ou baixar a alavanca para
obter a melhor posição.
5 - Ajuste em altura e inclinação do
encosto de cabeça
Para o subir ou baixá-lo, puxar para a
frente e fazê-lo deslizar depois.
A regulação está correcta quando o
bordo superior do encosto se encontrar
à altura do alto da cabeça.
Para o retirar, colocá-lo na posição alta,
levantar as linguetas com o auxílio de
uma moeda e puxar ao mesmo tempo
para a frente e para cima.
Para o instalar, inserir os pinos do
encosto de cabeça nos orifícios
respectivos mantendo-o bem no eixo do
encosto.



Nunca andar com os encostos de
cabeça retirados; estes devem
estar instalados e correctamente
ajustados.

ERGONOMIA e CONFORTO
3
61
Bancos

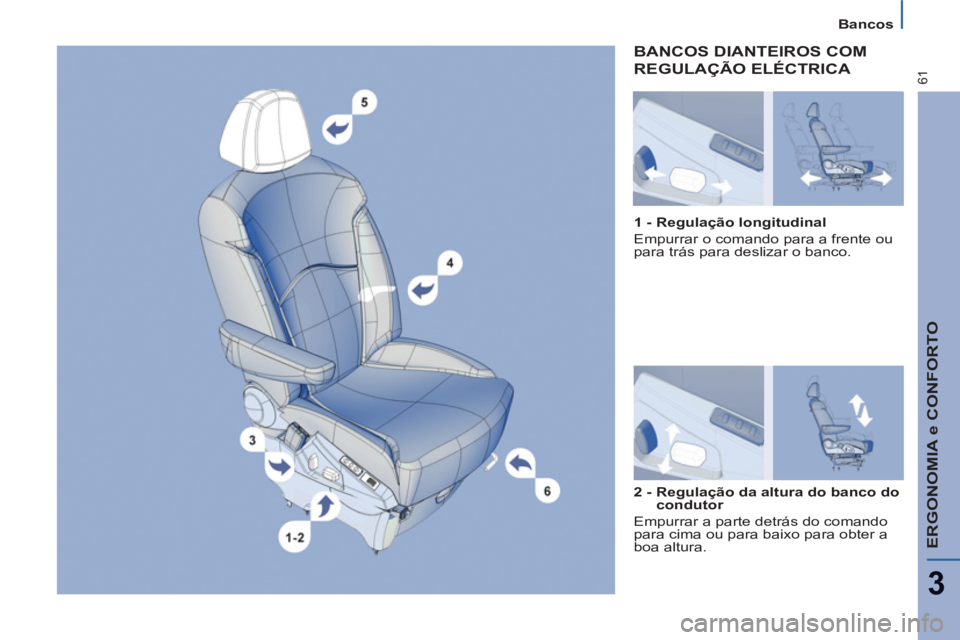

BANCOS DIANTEIROS COM M
REGULAÇÃO ELÉCTRICA

2 - Regulação da altura do banco do
condutor

Empurrar a parte detrás do comando
para cima ou para baixo para obter a
boa altura.
1 - Regulação longitudinal

Empurrar o comando para a frente ou
para trás para deslizar o banco.

62





Bancos

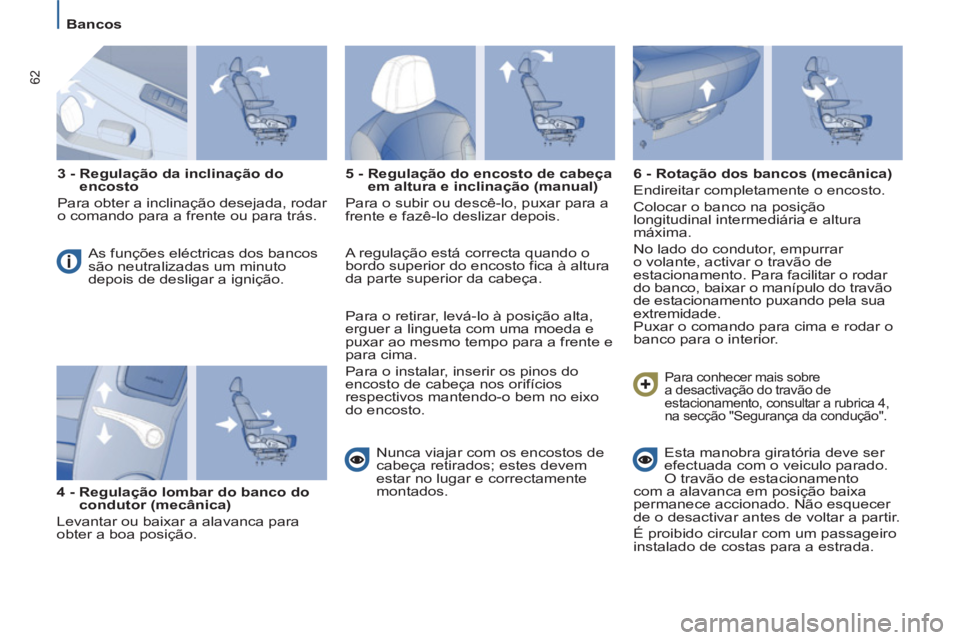

3 - Regulação da inclinação do
encosto

Para obter a inclinação desejada, rodar
o comando para a frente ou para trás.
As funções eléctricas dos bancos
são neutralizadas um minuto
depois de desligar a ignição.

4 - Regulação lombar do banco do
condutor (mecânica)

Levantar ou baixar a alavanca para
obter a boa posição.
5 - Regulação do encosto de cabeça
em altura e inclinação (manual)

Para o subir ou descê-lo, puxar para a
frente e fazê-lo deslizar depois.



Nunca viajar com os encostos de
cabeça retirados; estes devem
estar no lugar e correctamente
montados.
6 - Rotação dos bancos (mecânica)

Endireitar completamente o encosto.
Colocar o banco na posição
longitudinal intermediária e altura
máxima.
No lado do condutor, empurrar
o volante, activar o travão de
estacionamento. Para facilitar o rodar
do banco, baixar o manípulo do travão
de estacionamento puxando pela sua
extremidade.


Puxar o comando para cima e rodar o
banco para o interior.
Esta manobra giratória deve ser
efectuada com o veiculo parado.
O travão de estacionamento
com a alavanca em posição baixa
permanece accionado. Não esquecer
de o desactivar antes de voltar a partir.


É proibido circular com um passageiro
instalado de costas para a estrada.


Para conhecer mais sobre
a desactivação do travão de
estacionamento, consultar a rubrica 4,
na secção "Segurança da condução".
A regulação está correcta quando o
bordo superior do encosto fica à altura
da parte superior da cabeça.
Para o retirar, levá-lo à posição alta,
erguer a lingueta com uma moeda e
puxar ao mesmo tempo para a frente e
para cima.
Para o instalar, inserir os pinos do
encosto de cabeça nos orifícios
respectivos mantendo-o bem no eixo
do encosto.

ERGONOMIA e CONFORTO
3
63
Bancos

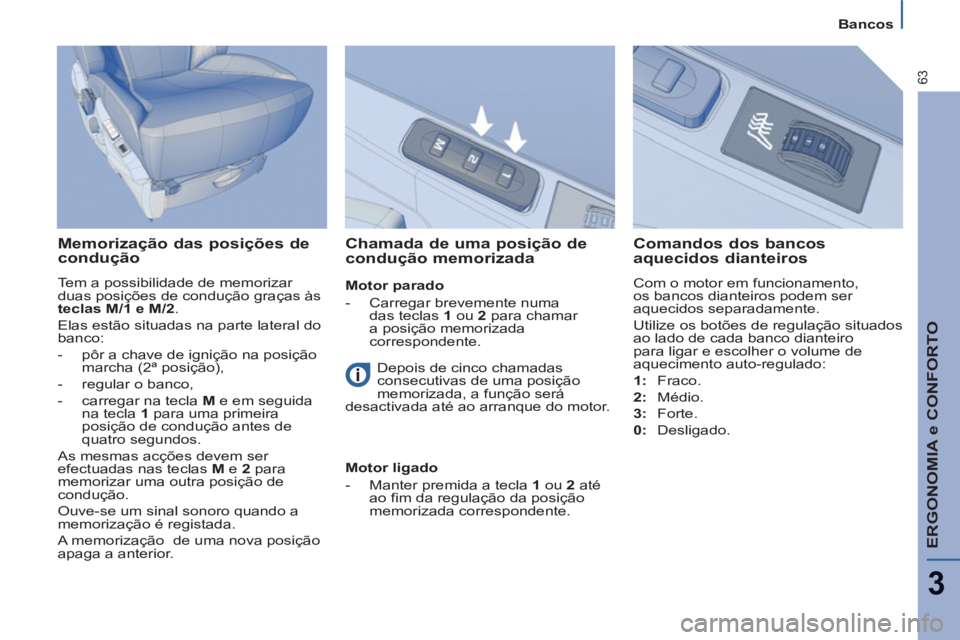

Memorização das posições de
condução
Tem a possibilidade de memorizar
duas posições de condução graças às
teclas M/1 e M/2
.

Elas estão situadas na parte lateral do
banco:

- pôr a chave de ignição na posição
marcha (2ª posição),

- regular o banco,

- carregar na tecla M
e em seguida
na tecla 1
para uma primeira
posição de condução antes de
quatro segundos.
As mesmas acções devem ser
efectuadas nas teclas M
e 2
para
memorizar uma outra posição de
condução.
Ouve-se um sinal sonoro quando a
memorização é registada.
A memorização de uma nova posição
apaga a anterior.


Chamada de uma posição de
condução memorizada
Comandos dos bancos
aquecidos dianteiros
Com o motor em funcionamento,
os bancos dianteiros podem ser
aquecidos separadamente.
Utilize os botões de regulação situados
ao lado de cada banco dianteiro
para ligar e escolher o volume de
aquecimento auto-regulado:

1:
Fraco.

2:
Médio.

3:
Forte.

0:
Desligado. Depois de cinco chamadas
consecutivas de uma posição
memorizada, a função será
desactivada até ao arranque do motor.

Motor ligado

- Manter premida a tecla 1
ou 2
até
ao fim da regulação da posição
memorizada correspondente.

Motor parado

- Carregar brevemente numa
das teclas 1
ou 2
para chamar
a posição memorizada
correspondente.

64





Bancos

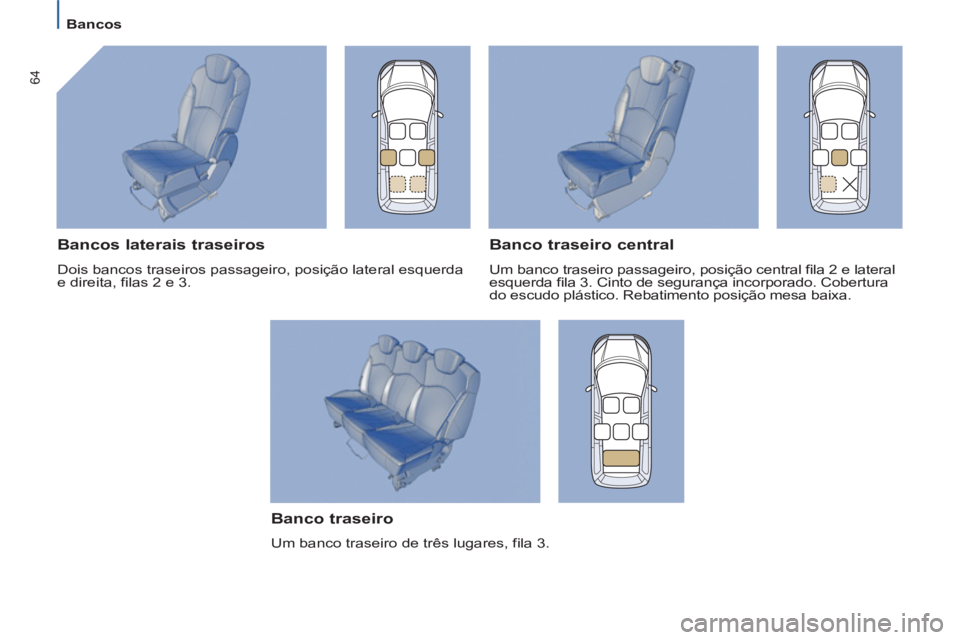

Banco traseiro

Um banco traseiro de três lugares, fila 3.


Bancos laterais traseiros

Dois bancos traseiros passageiro, posição lateral esquerda
e direita, filas 2 e 3.


Banco traseiro central

Um banco traseiro passageiro, posição central fila 2 e lateral
esquerda fila 3. Cinto de segurança incorporado. Cobertura
do escudo plástico. Rebatimento posição mesa baixa.

ERGONOMIA e CONFORTO
3
65
Bancos

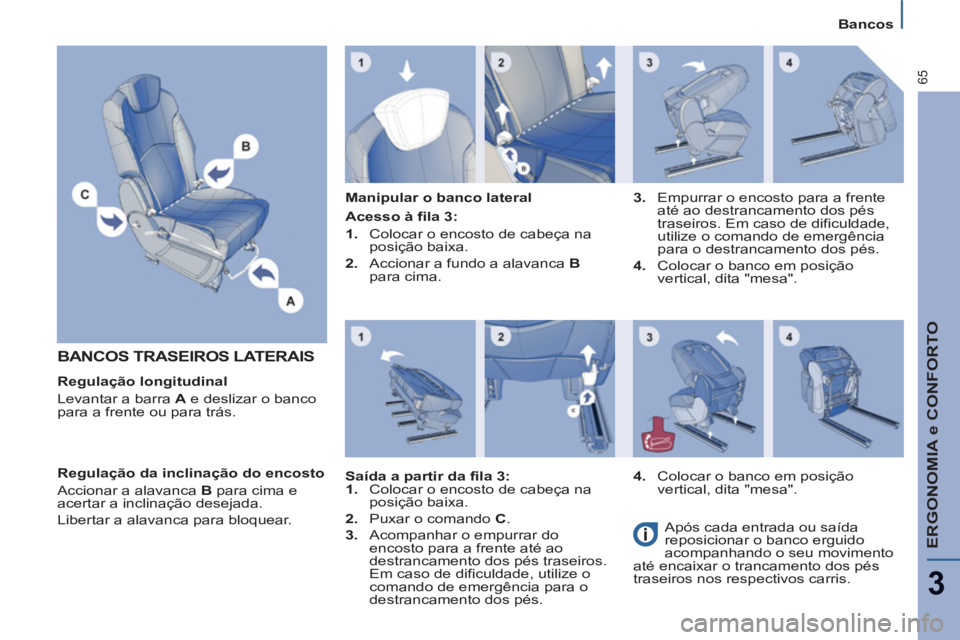

BANCOS TRASEIROS LATERAIS


Regulação longitudinal
Levantar a barra A
e deslizar o banco
para a frente ou para trás.
Manipular o banco lateral

Regulação da inclinação do encosto
Accionar a alavanca B
para cima e
acertar a inclinação desejada.
Libertar a alavanca para bloquear.
Acesso à fila 3:


1.
Colocar o encosto de cabeça na
posição baixa.

2.
Accionar a fundo a alavanca B

para cima.

Saída a partir da fila 3:


1.
Colocar o encosto de cabeça na
posição baixa.

2.
Puxar o comando C
.

3.
Acompanhar o empurrar do
encosto para a frente até ao
destrancamento dos pés traseiros.
Em caso de dificuldade, utilize o
comando de emergência para o
destrancamento dos pés.
4.
Colocar o banco em posição
vertical, dita "mesa".
Após cada entrada ou saída
reposicionar o banco erguido
acompanhando o seu movimento
até encaixar o trancamento dos pés
traseiros nos respectivos carris.
3.
Empurrar o encosto para a frente
até ao destrancamento dos pés
traseiros. Em caso de dificuldade,
utilize o comando de emergência
para o destrancamento dos pés.

4.
Colocar o banco em posição
vertical, dita "mesa".

66





Bancos

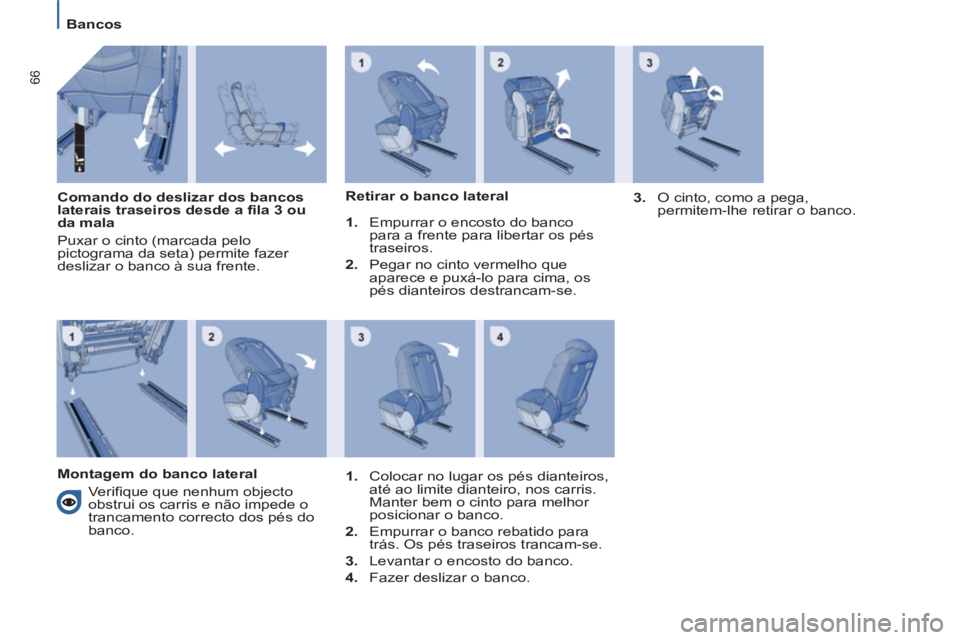

Comando do deslizar dos bancos
laterais traseiros desde a fila 3 ou
da mala
Puxar o cinto (marcada pelo
pictograma da seta) permite fazer
deslizar o banco à sua frente.
Retirar o banco lateral


1.
Empurrar o encosto do banco
para a frente para libertar os pés
traseiros.

2.
Pegar no cinto vermelho que
aparece e puxá-lo para cima, os
pés dianteiros destrancam-se
.
3.
O cinto, como a pega,
permitem-lhe retirar o banco.


Montagem do banco lateral

Verifique que nenhum objecto
obstrui os carris e não impede o
trancamento correcto dos pés do
banco.

1.
Colocar no lugar os pés dianteiros,
até ao limite dianteiro, nos carris.
Manter bem o cinto para melhor
posicionar o banco.

2.
Empurrar o banco rebatido para
trás. Os pés traseiros trancam-se.

3.
Levantar o encosto do banco.

4.
Fazer deslizar o banco
.

ERGONOMIA e CONFORTO
3
67
Bancos

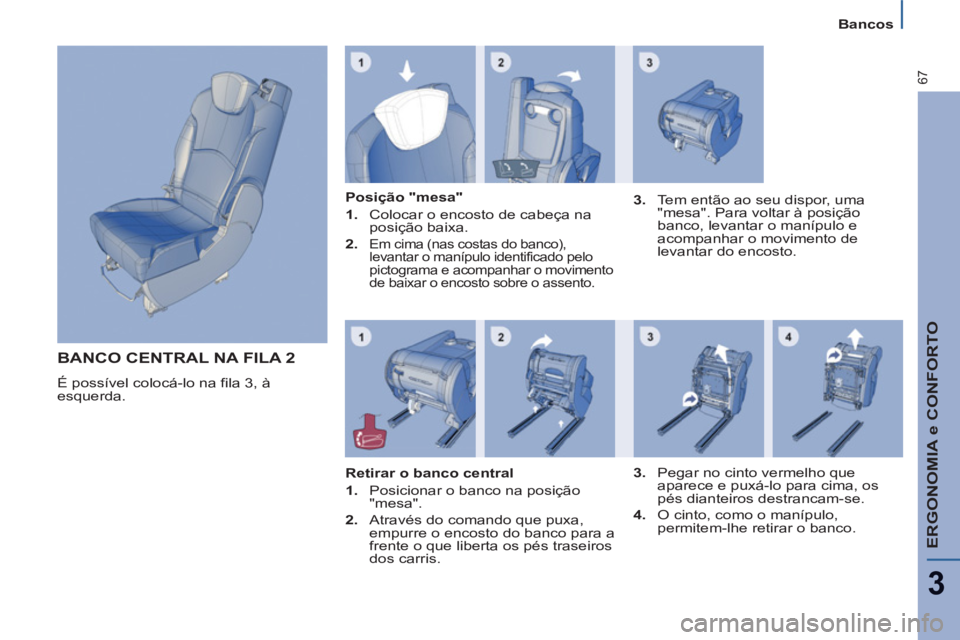

BANCO CENTRAL NA FILA 2

É possível colocá-lo na fila 3, à
esquerda.
Posição "mesa"


1.
Colocar o encosto de cabeça na
posição baixa.

2.

Em cima (nas costas do banco),
levantar o manípulo identificado pelo
pictograma e acompanhar o movimento
de baixar o encosto sobre o assento.

3.
Tem então ao seu dispor, uma
"mesa". Para voltar à posição
banco, levantar o manípulo e
acompanhar o movimento de
levantar do encosto.


Retirar o banco central


1.
Posicionar o banco na posição
"mesa".

2.
Através do comando que puxa,
empurre o encosto do banco para a
frente o que liberta os pés traseiros
dos carris.
3.
Pegar no cinto vermelho que
aparece e puxá-lo para cima, os
pés dianteiros destrancam-se
.

4.
O cinto, como o manípulo,
permitem-lhe retirar o banco.

68

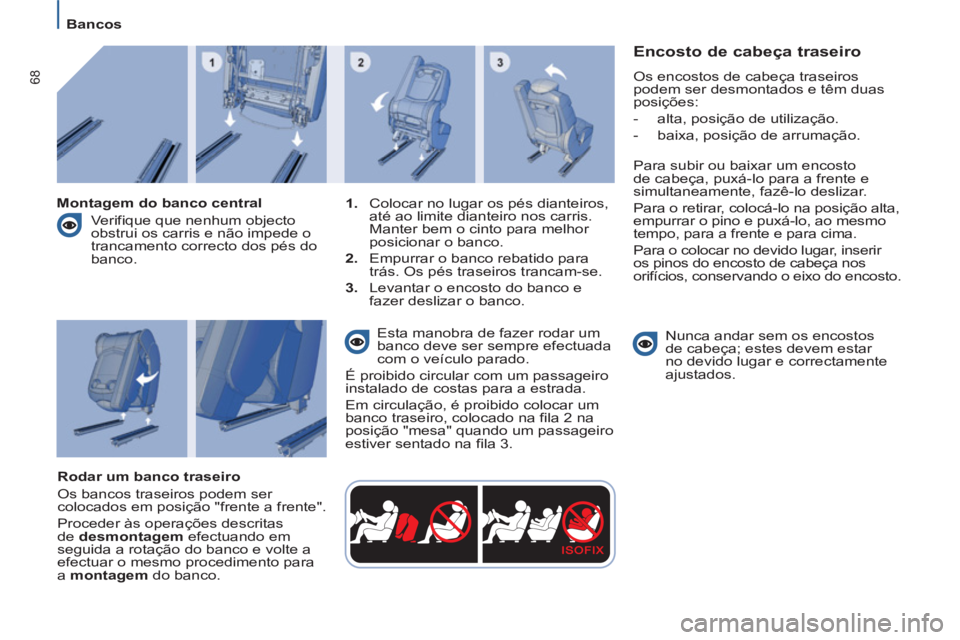

Bancos






Encosto de cabeça traseiro

Os encostos de cabeça traseiros
podem ser desmontados e têm duas
posições:
- alta, posição de utilização.
- baixa, posição de arrumação.
Para subir ou baixar um encosto
de cabeça, puxá-lo para a frente e
simultaneamente, fazê-lo deslizar.
Para o retirar, colocá-lo na posição alta,
empurrar o pino e puxá-lo, ao mesmo
tempo, para a frente e para cima.
Para o colocar no devido lugar, inserir
os pinos do encosto de cabeça nos
orifícios, conservando o eixo do encosto.

Nunca andar sem os encostos
de cabeça; estes devem estar
no devido lugar e correctamente
ajustados.
Montagem do banco central
Verifique que nenhum objecto
obstrui os carris e não impede o
trancamento correcto dos pés do
banco.

1.
Colocar no lugar os pés dianteiros,
até ao limite dianteiro nos carris.
Manter bem o cinto para melhor
posicionar o banco.

2.
Empurrar o banco rebatido para
trás. Os pés traseiros trancam-se.

3.
Levantar o encosto do banco e
fazer deslizar o banco.


Rodar um banco traseiro
Os bancos traseiros podem ser
colocados em posição "frente a frente".
Proceder às operações descritas
de desmontagem
efectuando em
seguida a rotação do banco e volte a
efectuar o mesmo procedimento para
a montagem
do banco
. Esta manobra de fazer rodar um
banco deve ser sempre efectuada
com o veículo parado.
É proibido circular com um passageiro
instalado de costas para a estrada.
Em circulação, é proibido colocar um
banco traseiro, colocado na fila 2 na
posição "mesa" quando um passageiro
estiver sentado na fila 3.
