AYUDA RÁPIDA
7

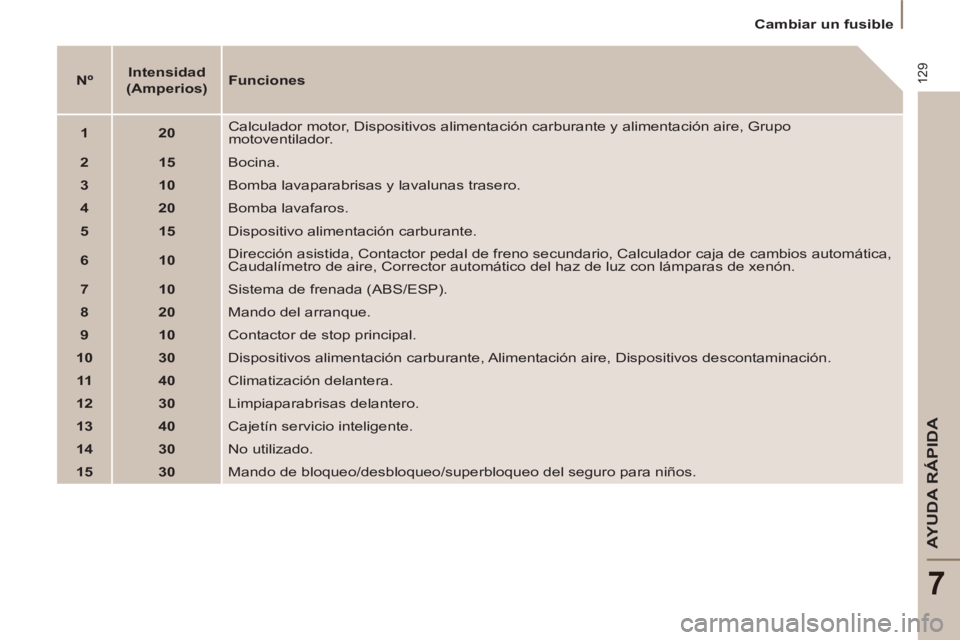

Cambiar un fusible



Nº



Intensidad
(Amperios)


Funciones



1



20

Calculador motor, Dispositivos alimentación carburante y alimentación aire, Grupo
motoventilador.


2



15

Bocina.


3



10

Bomba lavaparabrisas y lavalunas trasero.


4



20

Bomba lavafaros.


5



15

Dispositivo alimentación carburante.


6



10

Dirección asistida, Contactor pedal de freno secundario, Calculador caja de cambios automática,
Caudalímetro de aire, Corrector automático del haz de luz con lámparas de xenón.


7



10

Sistema de frenada (ABS/ESP).


8



20

Mando del arranque.


9



10

Contactor de stop principal.


10



30

Dispositivos alimentación carburante, Alimentación aire, Dispositivos descontaminación.


11



40

Climatización delantera.


12



30

Limpiaparabrisas delantero.


13



40

Cajetín servicio inteligente.


14



30

No utilizado.


15



30

Mando de bloqueo/desbloqueo/superbloqueo del seguro para niños.

130


Cambiar una escobilla del limpiaparabrisas

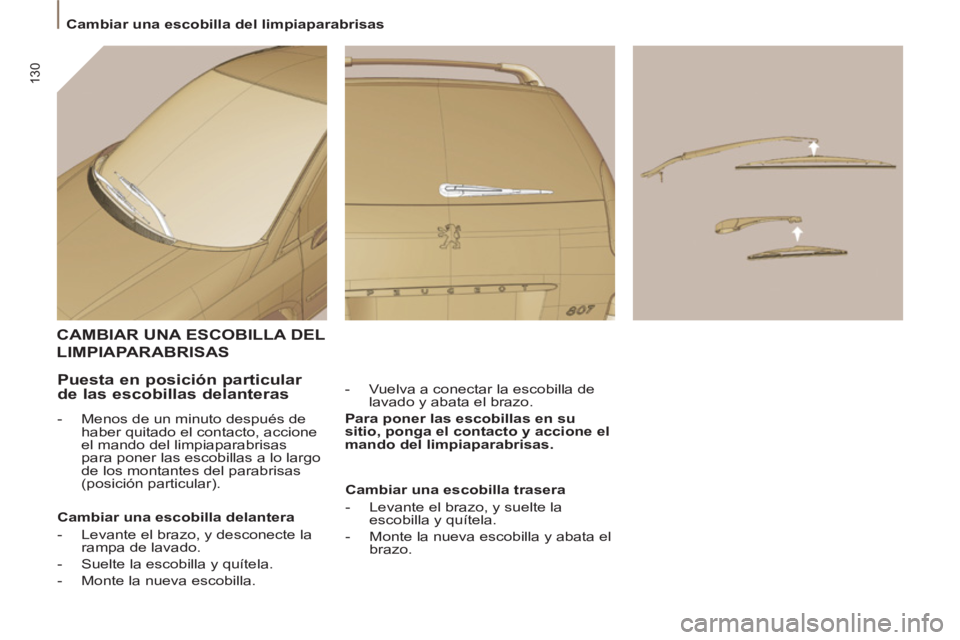

CAMBIAR UNA ESCOBILLA DEL
LIMPIAPARABRISAS


- Vuelva a conectar la escobilla de
lavado y abata el brazo.

Para poner las escobillas en su
sitio, ponga el contacto y accione el
mando del limpiaparabrisas.



Puesta en posición particular
de las escobillas delanteras


- Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas
para poner las escobillas a lo largo
de los montantes del parabrisas
(posición particular).

Cambiar una escobilla delantera


- Levante el brazo, y desconecte la
rampa de lavado.

- Suelte la escobilla y quítela.

- Monte la nueva escobilla.
Cambiar una escobilla trasera


- Levante el brazo, y suelte la
escobilla y quítela.

- Monte la nueva escobilla y abata el
brazo.

131
AYUDA RÁPIDA
7


Remolcar su vehículo


Por la parte de atrás


- quite la parte superior de la tapa
con la ayuda de una moneda,

- enrosque la anilla amovible de
remolcado hasta el tope.

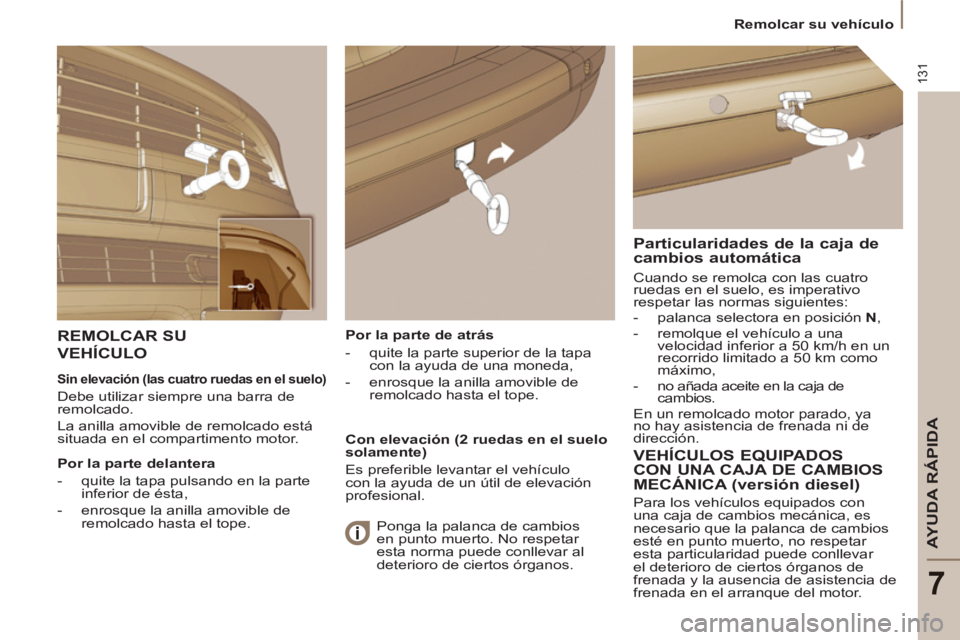

REMOLCAR SU
VEHÍCULO
Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las normas siguientes:


- palanca selectora en posición N
,

- remolque el vehículo a una
velocidad inferior a 50 km/h en un
recorrido limitado a 50 km como
máximo,

- no añada aceite en la caja de
cambios.
En un remolcado motor parado, ya
no hay asistencia de frenada ni de
dirección.


Sin elevación (las cuatro ruedas en el suelo)

Debe utilizar siempre una barra de
remolcado.
La anilla amovible de remolcado está
situada en el compartimento motor.

Por la parte delantera


- quite la tapa pulsando en la parte
inferior de ésta,

- enrosque la anilla amovible de
remolcado hasta el tope.

Con elevación (2 ruedas en el suelo
solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.

VEHÍCULOS EQUIPADOS
CON UNA CAJA DE CAMBIOS
MECÁNICA (versión diesel)
Para los vehículos equipados con
una caja de cambios mecánica, es
necesario que la palanca de cambios
esté en punto muerto, no respetar
esta particularidad puede conllevar
el deterioro de ciertos órganos de
frenada y la ausencia de asistencia de
frenada en el arranque del motor. Ponga la palanca de cambios
en punto muerto. No respetar
esta norma puede conllevar al
deterioro de ciertos órganos.

Características técnicas Diesel

132

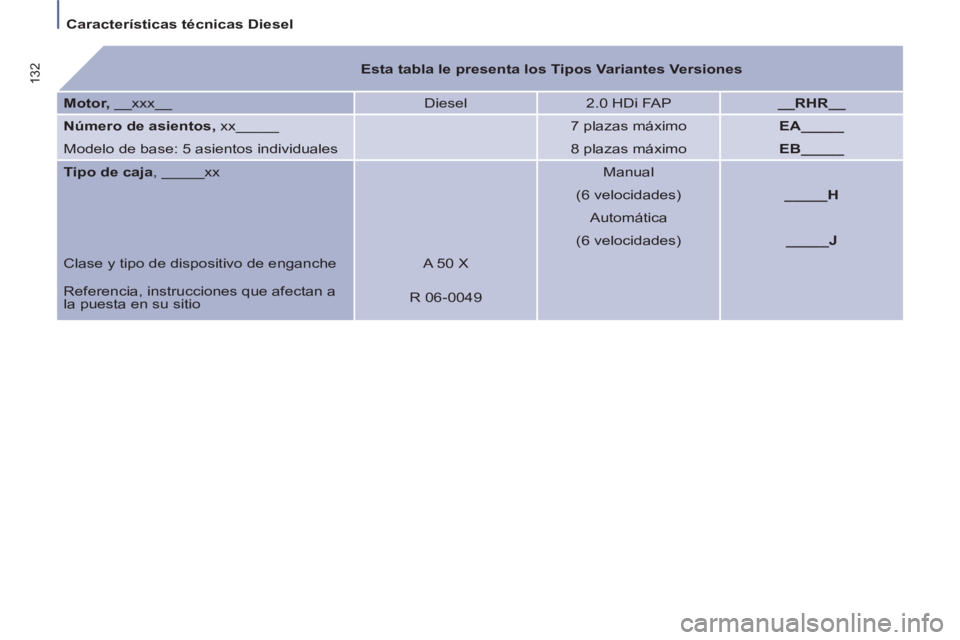

Esta tabla le presenta los Tipos Variantes Versiones



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Número de asientos,
xx_____


7 plazas máximo
EA_____

Modelo de base: 5 asientos individuales


8 plazas máximo
EB_____


Tipo de caja
, _____xx


Manual



(6 velocidades)
_____H



Automática



(6 velocidades)
_____J

Clase y tipo de dispositivo de enganche A 50 X

Referencia, instrucciones que afectan a
la puesta en su sitio R 06-0049

133


Características técnicas Diesel

CARACTERÍSTICAS TÉCNICAS
8

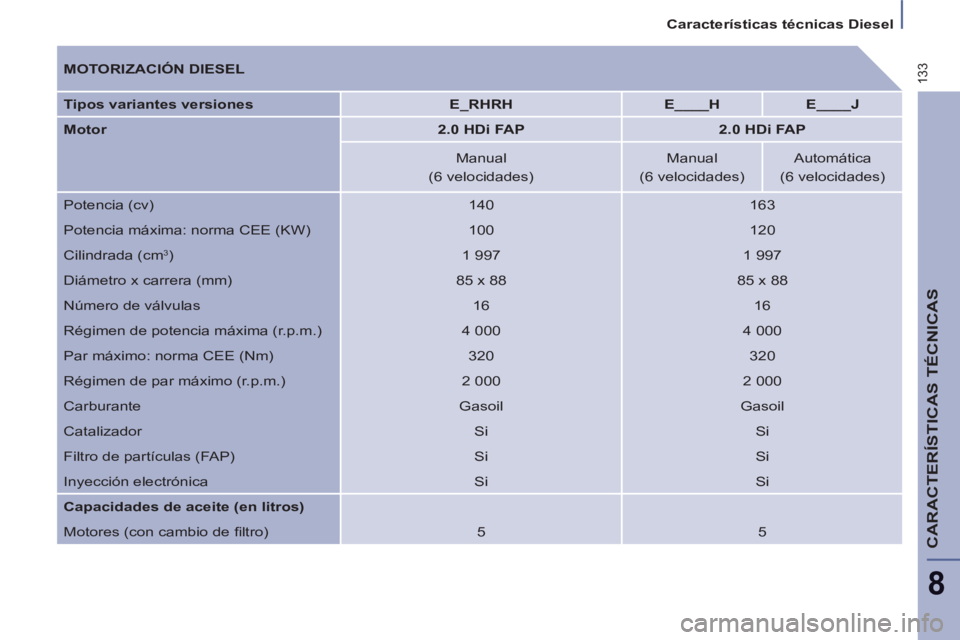

MOTORIZACIÓN DIESEL

Tipos variantes versiones


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Manual
Manual
Automática

(6 velocidades)
(6 velocidades)
(6 velocidades)
Potencia (cv)
140
163
Potencia máxima: norma CEE (KW)
100
120
Cilindrada (cm
3
)
1 997
1 997
Diámetro x carrera (mm)
85 x 88
85 x 88
Número de válvulas
16
16
Régimen de potencia máxima (r.p.m.)
4 000
4 000
Par máximo: norma CEE (Nm)
320
320
Régimen de par máximo (r.p.m.)
2 000
2 000
Carburante
Gasoil
Gasoil
Catalizador
Si
Si
Filtro de partículas (FAP)
Si
Si
Inyección electrónica
Si
Si

Capacidades de aceite (en litros)

Motores (con cambio de fi ltro)
5
5

Características técnicas Diesel

134

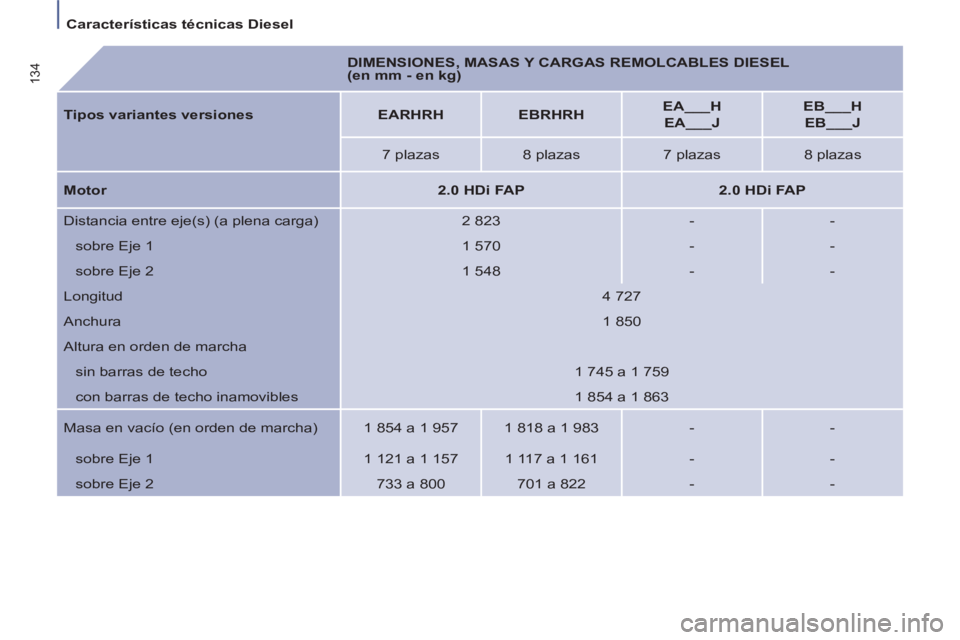

DIMENSIONES, MASAS Y CARGAS REMOLCABLES DIESEL
(en mm - en kg)



Tipos variantes versiones


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plazas
8 plazas
7 plazas
8 plazas

Motor


2.0 HDi FAP



2.0 HDi FAP


Distancia entre eje(s) (a plena carga)
2 823
-
-
sobre Eje 1
1 570
-
-
sobre Eje 2
1 548
-
-
Longitud
4 727
Anchura
1 850
Altura en orden de marcha
sin barras de techo
1 745 a 1 759
con barras de techo inamovibles
1 854 a 1 863
Masa en vacío (en orden de marcha)
1 854 a 1 957
1 818 a 1 983
-
-
sobre Eje 1
1 121 a 1 157
1 117 a 1 161
-

-
sobre Eje 2
733 a 800
701 a 822
-
-

135


Características técnicas Diesel

CARACTERÍSTICAS TÉCNICAS

Los valores de MMTA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir de 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de
circulación en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger al motor;
cuando la temperatura exterior es superior a 45 °C, limite la masa remolcada.
Tipos variantes versiones


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plazas
8 plazas
7 plazas
8 plazas

Motor


2.0 HDi FAP



2.0 HDi FAP

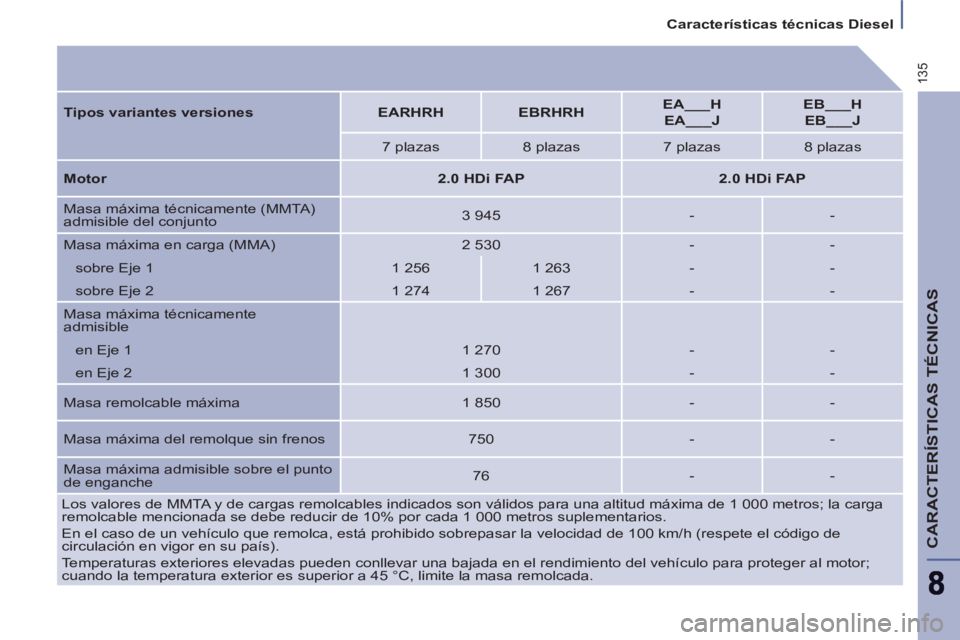

Masa máxima técnicamente (MMTA)
admisible del conjunto
3 945
-
-
Masa máxima en carga (MMA)
2 530
-
-
sobre Eje 1
1 256
1 263
-
-
sobre Eje 2
1 274
1 267
-
-
Masa máxima técnicamente
admisible
en Eje 1
1 270
-
-
en Eje 2
1 300
-
-

Masa remolcable máxima
1 850
-
-
Masa máxima del remolque sin frenos
750
-
-
Masa máxima admisible sobre el punto
de enganche
76
-
-

136
Dimensiones

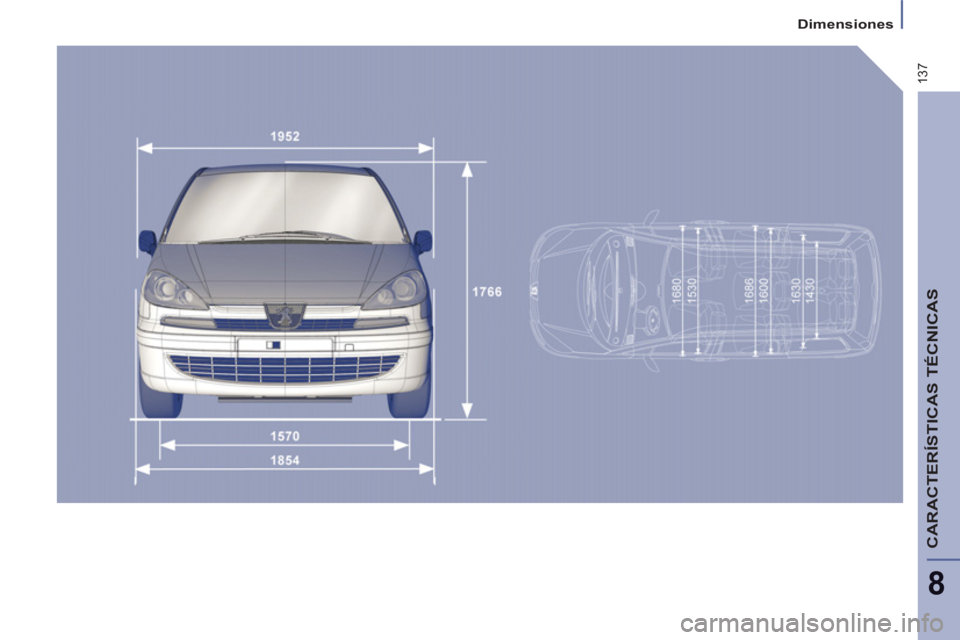

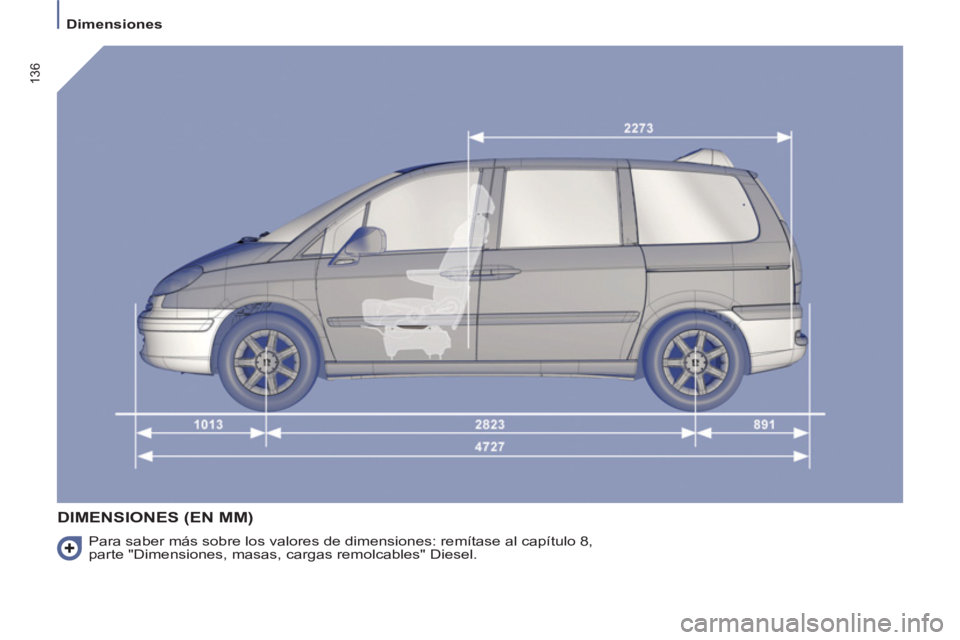

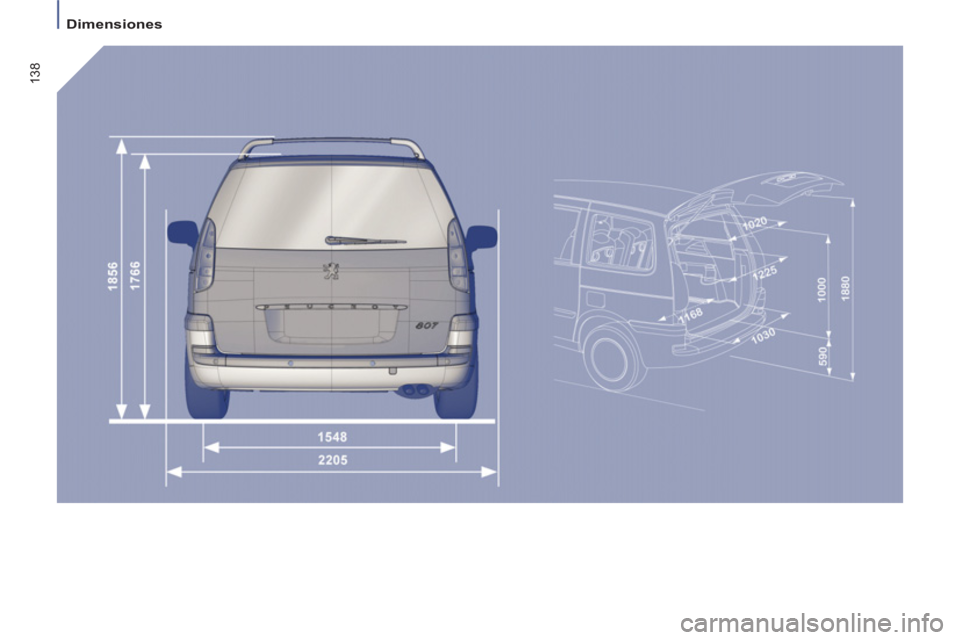

DIMENSIONES (EN MM)

Para saber más sobre los valores de dimensiones: remítase al capítulo 8,
parte "Dimensiones, masas, cargas remolcables" Diesel.

137
8
Dimensiones

CARACTERÍSTICAS TÉCNICAS
