Peugeot Bipper 2015 Instruktionsbog (in Danish)

169
Bipper_da_Chap09_aide-rapide_ed02-2014
Sikring nr.Ampere Funktioner
F41 7,5
AAfrimning af sidespejle
F94 15
ACigartænder
F96 15
A12V stik
F97 10
ASædevarme, førerside
F98 10
ASædevarme, passagerside
9
HURTIG HJÆLP
Udskiftning af en sikring

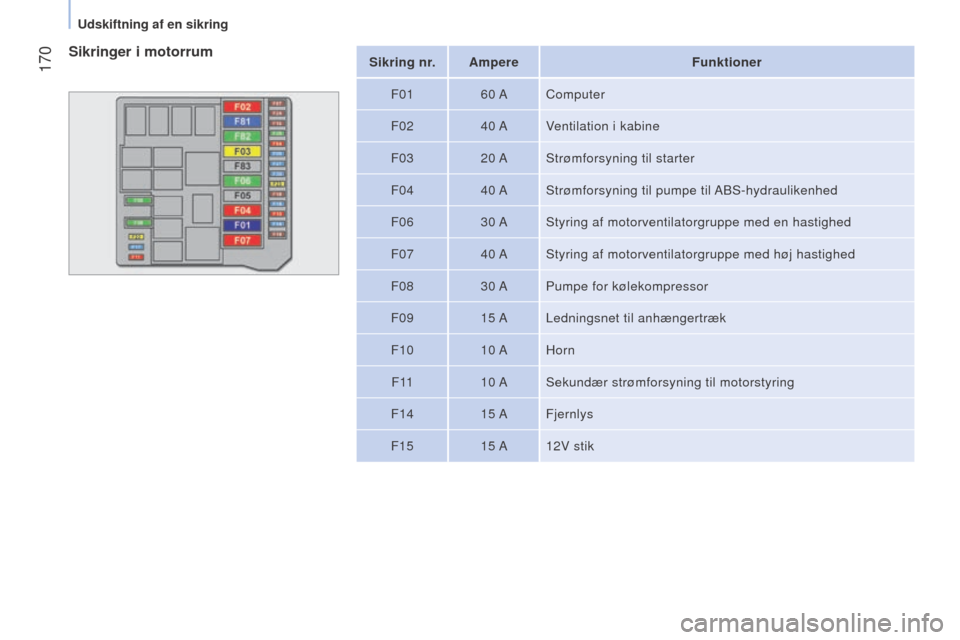

170
Bipper_da_Chap09_aide-rapide_ed02-2014
Sikring nr.Ampere Funktioner
F01 60
AComputer
F02 40
AVentilation i kabine
F03 20
AStrømforsyning til starter
F04 40
AStrømforsyning til pumpe til ABS-hydraulikenhed
F06 30
AStyring af motorventilatorgruppe med en hastighed
F07 40
AStyring af motorventilatorgruppe med høj hastighed
F08 30
APumpe for kølekompressor
F09 15
A
l
edningsnet til anhængertræk
F10 10
AHorn
F 11 10
ASekundær strømforsyning til motorstyring
F14 15
AFjernlys
F15 15
A12V stikSikringer i motorrum
Udskiftning af en sikring

171
Bipper_da_Chap09_aide-rapide_ed02-2014
Sikring nr.Ampere Funktioner
F16 7,5
AMotorstyreboks - styreboks for semi-automatisk gearkasse - spole for T20-relæ
F17 15
AStrømforsyning til tændspoler - indsprøjtningsdyser - motorstyr\
eboks (1,3
HDi)
F18 7,5
AMotorstyreboks (1,3
HDi) - spole for T09-relæ (1,3 HDi)
F19 7,5
A
k
limaanlægskompressor
F20 30
AStrømforsyning til el-bagrude, varme i el-sidespejle
F21 15
ABrændstofpumpe (1,4
benzin og 1,3 HDi)
F22 20
AMotorstyreboks (1,3
HDi)
F23 20
AStrømforsyning til elektroventiler for ABS-hydraulikenhed
F24 7,5
AABS
F30 15
ATågelygter
F81 60
AForvarmerrelæ (1,3
HDi)
F82 30
APumpe for semi-automatisk gearkasse - forsyning til semi-automatisk gear\
kasse
F84 10
AStyreboks og elektroventiler for semi-automatisk gearkasse
F85 30
ACigartænder - 12
V stik
F87 7,5
ABaklys - føler for vand i brændstof - luftmassemåler - spoler f\
or relæ type T02, T05, T14, T17
og
T19
(undtagen 1,3 HDi)
5
ABaklys - føler for vand i brændstof - luftmassemåler - spoler f\
or relæ type T02, T05, T14, T17
og T19 - føler
for batteriets ladetilstand (1,3
HDi).
9
HURTIG HJÆLP
Udskiftning af en sikring

172
Bipper_da_Chap09_aide-rapide_ed02-2014
BUGSERING
Den aftagelige bugserkrog er placeret i
værktøjsposen bag førersædet (Varebil) eller
bag ved bagsædet (Combi).
Bugsering af din bil
Afclips dækslet i højre side af forkofangeren
med et fladt værktøj.
Skru bugserkrogen helt fast.
Sæt derefter bugserstangen på krogen.
Frigør rattet ved at dreje tændingsnøglen et
hak, og løsn parkeringsbremsen.
Tænd havariblinket på begge biler.
Start forsigtigt, og kør langsomt over en kort
distance.På den bugserede bil er det
nødvendigt, at gearstangen er i frigear;
hvis den ikke er i denne position,
kan det medføre beskadigelse af visse
bremsekomponenter (bremser, transmission,
mv.) og manglende bremseassistent ved
genstart af motoren.
Bugsering af en anden bil
Afclips dækslet forneden på bagkofangeren
med et fladt værktøj.
Skru bugserkrogen helt fast.
Sæt derefter bugserstangen på krogen.
Tænd havariblinket på begge biler.
Start forsigtigt, og kør langsomt over en kort
distance.
Generelle anbefalinger
overhold landets gældende lovgivning.
k
ontroller at det trækkende køretøjs
vægt er højere end det bugserede køretøjs
vægt.
Føreren skal blive bag rattet i den
bugserede bil og skal have et gyldigt
kørekort.
Ved bugsering med alle fire hjul på jorden
skal der altid anvendes en bugserstang. Reb
og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med standset motor, fungerer
servobremsesystemet og servostyringen
ikke.
I følgende tilfælde skal fagfolk tilkaldes til
bugsering:
-

Motorstop på motorvej eller større veje.
-


Biler med 4-hjulstræk.
-


Gearkassen kan ikke sættes i

frigear, styretøjet kan ikke frigøres,
parkeringsbremsen kan ikke løsnes.
-

Bugsering kun på to hjul.
-


Godkendt bugserstang mangler
.
Blive bugseret eller bugsere

173
Bipper_da_Chap09_aide-rapide_ed02-2014
9
HURTIG HJÆLP

174
Bipper_da_Chap10_caracteristique_ed02-2014
Mål

175
Bipper_da_Chap10_caracteristique_ed02-2014

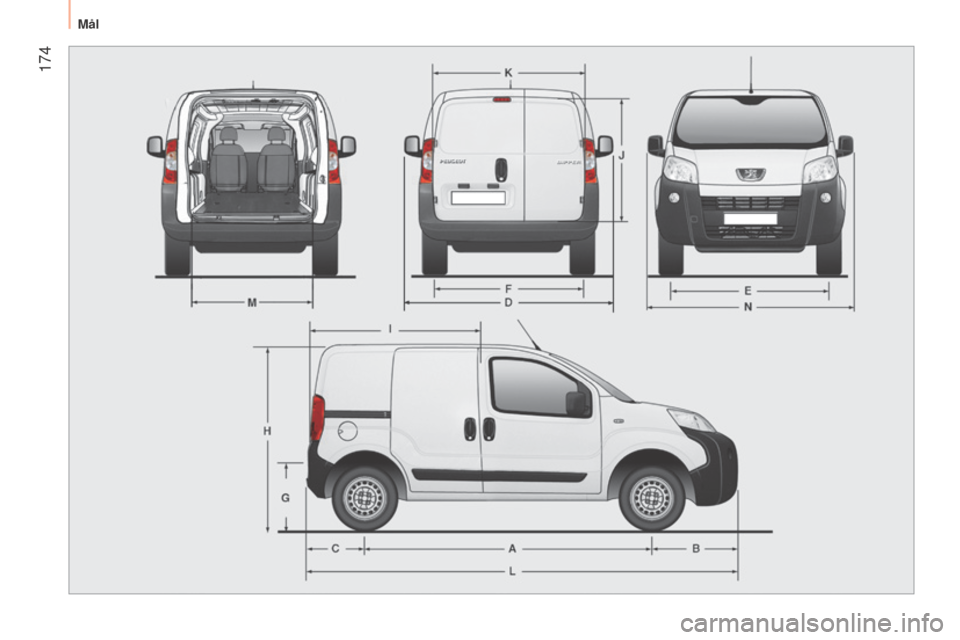

DIMENSIONER
Varevognen "l 1" er standardmodellen og modellen " l 2 - Varevognspakke" er en varevogn, der kun markedsføres i visse lande.
Varevogn (i mm)
l

1
l
2 (Varevognspakke)
lUdvendig længde38643881
H Udvendig højde 17211742
Højde med tagbøjler 17821803
A Akselafstand 2513
B Forakseludhæng 760777
C Bagakselhæng 591
D Udvendig bredde 2019
Bredde (med indfoldede sidespejle) 1816
eSporvidde forhjul14691

464
F Sporvidde baghjul 1465
G
l

æssehøjde 527544
I Indvendig vognbundslængde 1523
J Maks. indvendig lasthøjde 1205
kMaks. indvendig bredde (10

cm fra vognbunden) 1473
M Indvendig bredde mellem hjulkasser 1046
Rumindhold (m
3) 2,5
10
Mål
TEKNISKE SPECIFIKATIONER

176
Bipper_da_Chap10_caracteristique_ed02-2014
Mål

177
Bipper_da_Chap10_caracteristique_ed02-2014

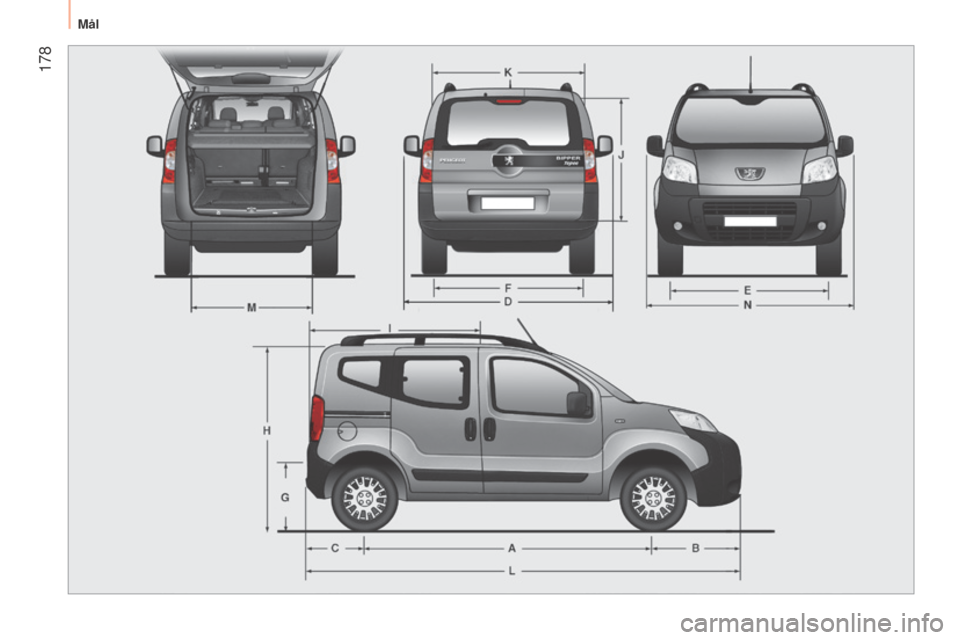

Combi (i mm)
Standard Alle vejtyper
lUdvendig længde 3


959 3
970
H Udvendig højde 1

721 1
742
Højde med tagbøjler 1

782 1
803
A Akselafstand 2
513
B Forakseludhæng 855866
C Bagakselhæng 591
D Udvendig bredde 2
019
Bredde (med indfoldede sidespejle) 1
816
eSporvidde forhjul 1

464
F Sporvidde baghjul 1
465
G
l

æssehøjde 527544
I Indvendig vognbundslængde (bænkbagsæde i siddeposition) 743
Indvendig vognbundslængde (bænkbagsæde sammenklappet) 1
130
J Maks. indvendig lasthøjde (under bagrudehylde) 592
kMaks. indvendig bredde (10


cm fra vognbunden) 1
473
M Indvendig bredde mellem hjulkasser 1
046
10
Mål
TEKNISKE SPECIFIKATIONER

178
Bipper_da_Chap10_caracteristique_ed02-2014
Mål
