Peugeot Bipper 2015 Kezelési útmutató (in Hungarian)

29
Bipper_hu_Chap03_pret-a-partir_ed02-2014

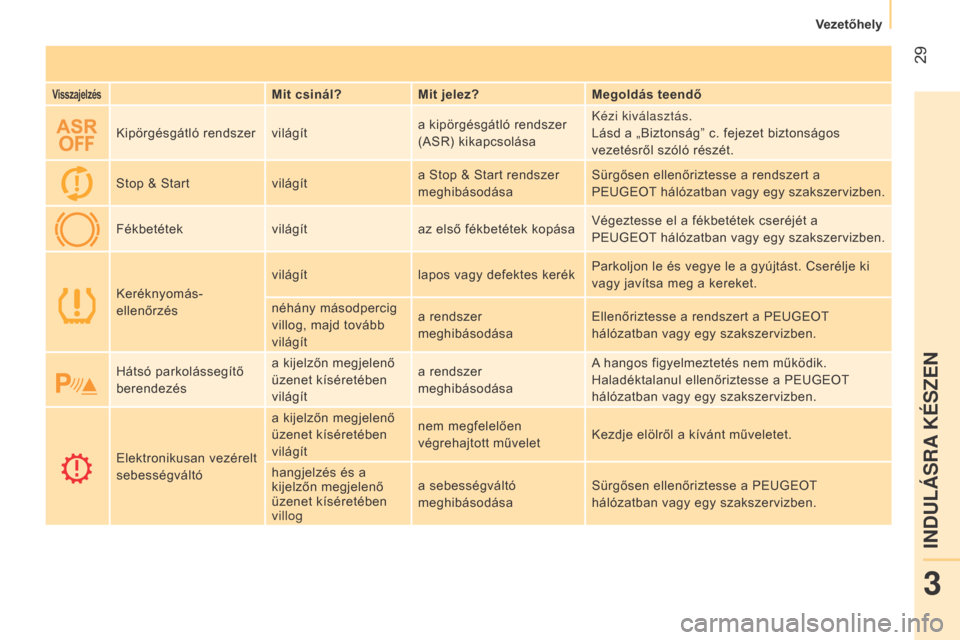

VisszajelzésMit csinál?Mit jelez? Megoldás teendő
Kipörgésgátló rendszer világít a kipörgésgátló rendszer
(ASR) kikapcsolása
k

ézi kiválasztás.
Lásd a „Biztonság” c. fejezet biztonságos
vezetésről szóló részét.
Stop & Start világíta Stop & Start rendszer
meghibásodása Sürgősen ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szakszervizben.
Fékbetétek világítaz első fékbetétek kopása Végeztesse el a fékbetétek cseréjét a
PEUGEOT hálózatban vagy egy szakszervizben.
Keréknyomás-
ellenőrzés világít
lapos vagy defektes kerék Parkoljon le és vegye le a gyújtást. Cserélje ki
vagy javítsa meg a kereket.
néhány másodpercig
villog, majd tovább
világít a rendszer
meghibásodása
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Hátsó parkolássegítő
berendezés a kijelzőn megjelenő
üzenet kíséretében
világíta rendszer
meghibásodása A hangos figyelmeztetés nem működik.
Haladéktalanul ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben.
Elektronikusan vezérelt
sebességváltó a kijelzőn megjelenő
üzenet kíséretében
világít
nem megfelelően
végrehajtott művelet
Kezdje elölről a kívánt műveletet.
hangjelzés és a
kijelzőn megjelenő
üzenet kíséretében
villog a sebességváltó
meghibásodása
Sürgősen ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben.
3
INDULÁSRA KÉSZEN
Vezetőhely

30
Bipper_hu_Chap03_pret-a-partir_ed02-2014

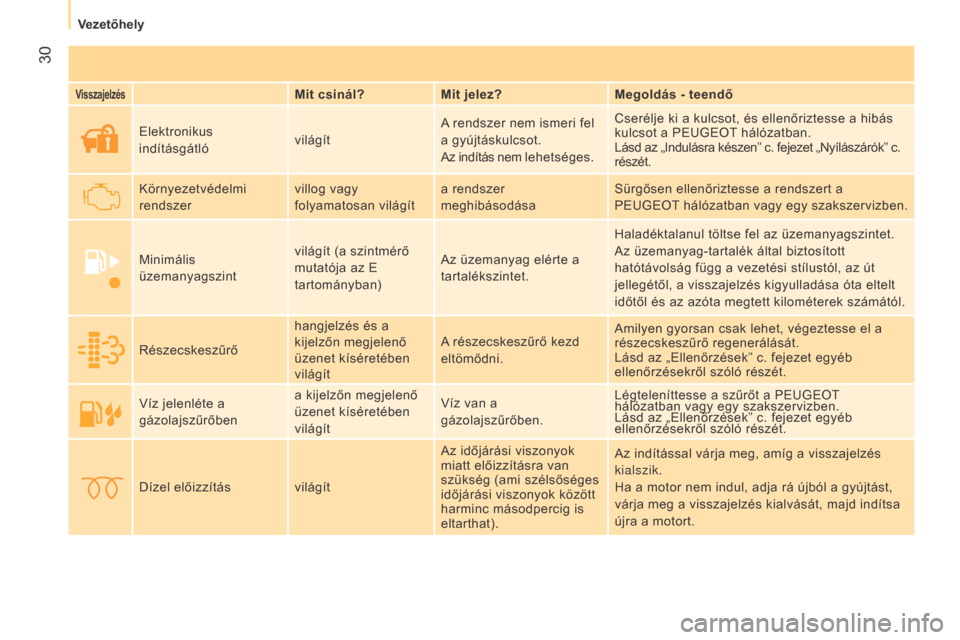

VisszajelzésMit csinál?Mit jelez? Megoldás - teendő
Elektronikus
indításgátló világítA rendszer nem ismeri fel
a gyújtáskulcsot.
Az indítás nem lehetséges. Cserélje ki a kulcsot, és ellenőriztesse a hibás
kulcsot a PEUGEOT hálózatban.
Lásd az „Indulásra készen” c. fejezet „Nyílászárók” c.
részét.
Környezetvédelmi
rendszer villog vagy
folyamatosan világíta rendszer
meghibásodása Sürgősen ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szakszervizben.
Minimális
üzemanyagszint világít (a szintmérő
mutatója az E
tartományban)Az üzemanyag elérte a
tartalékszintet. Haladéktalanul töltse fel az üzemanyagszintet.
Az üzemanyag-tartalék által biztosított
hatótávolság függ a vezetési stílustól, az út
jellegétől, a visszajelzés kigyulladása óta eltelt
időtől és az azóta megtett kilométerek számától.
Részecskeszűrő hangjelzés és a
kijelzőn megjelenő
üzenet kíséretében
világítA részecskeszűrő kezd
eltömődni.
Amilyen gyorsan csak lehet, végeztesse el a
részecskeszűrő regenerálását.
Lásd az „Ellenőrzések” c. fejezet egyéb
ellenőrzésekről szóló részét.
Víz jelenléte a
gázolajszűrőben a kijelzőn megjelenő
üzenet kíséretében
világítVíz van a
gázolajszűrőben. Légteleníttesse a szűrőt a PEUGEOT
hálózatban vagy egy szakszervizben.
Lásd az „Ellenőrzések” c. fejezet egyéb
ellenőrzésekről szóló részét.
Dízel előizzítás világít Az időjárási viszonyok
miatt előizzításra van
szükség (ami szélsőséges
időjárási viszonyok között
harminc másodpercig is
eltarthat).Az indítással várja meg, amíg a visszajelzés
kialszik.
Ha a motor nem indul, adja rá újból a gyújtást,
várja meg a visszajelzés kialvását, majd indítsa
újra a motort.
Vezetőhely

31
Bipper_hu_Chap03_pret-a-partir_ed02-2014
VisszajelzésMit csinál?Mit jelez? Megoldás - teendő
Helyzetjelző lámpák világít kézi kiválasztásForgassa a világításkapcsoló gyűrűjét 1-es
helyzetbe.
Tompított fényszórók világítkézi kiválasztás
Forgassa a világításkapcsoló gyűrűjét 2-es
helyzetbe.
Távolsági fényszórók A kapcsolót maga felé
húzta.A tompított világításhoz való visszatéréshez
húzza meg a világításkapcsolót.
Irányjelzők hangjelzéssel együtt
villoga világításkapcsolóval
jelzett irányváltás Jobbra: mozdítsa a kapcsolót felfelé.
Balra: mozdítsa a kapcsolót lefelé.
Elakadásjelzők hangjelzéssel együtt
villogA műszerfal közepén
található kapcsoló be van
nyomva. A jobb és bal oldali irányjelzők, valamint a
hozzájuk tartozó visszajelzések egyszerre
villognak.
Ködfényszórók világítA műszerfalon található
gomb be van nyomva.
k

ézi kiválasztás.
A fényszórók csak akkor működnek, ha a helyzetjelzők
vagy a tompított világítás be van kapcsolva.
Hátsó ködlámpa világítA műszerfalon található
gomb be van nyomva.
k
ézi kiválasztás.
A lámpák csak akkor működnek, ha a
helyzetjelzők vagy a tompított világítás be van
kapcsolva. Normál látási viszonyok között ne
felejtse el kikapcsolni.
3
INDULÁSRA KÉSZEN
Vezetőhely

32
Bipper_hu_Chap03_pret-a-partir_ed02-2014

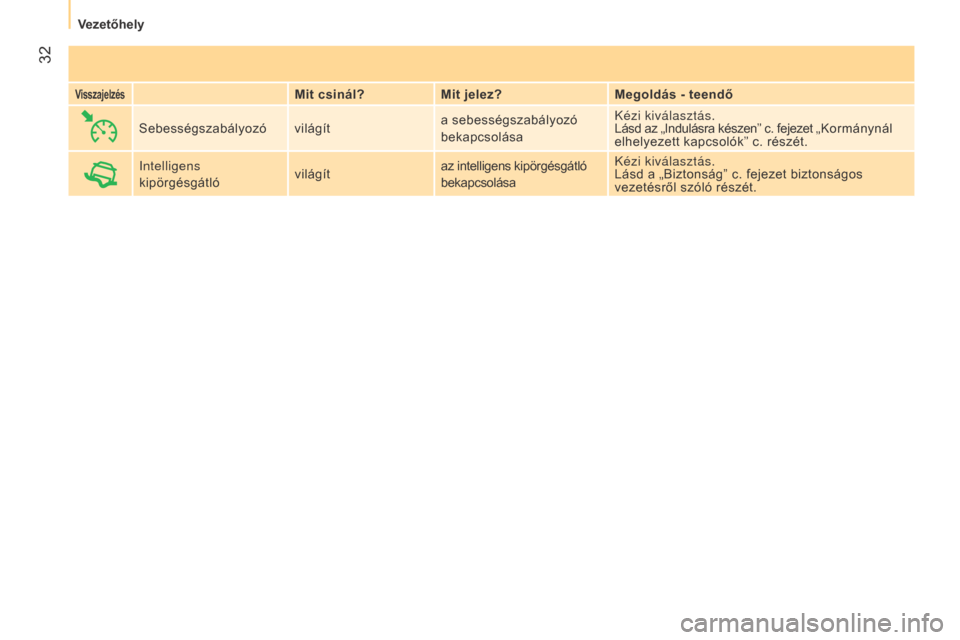

VisszajelzésMit csinál?Mit jelez? Megoldás - teendő
Sebességszabályozó világít a sebességszabályozó
bekapcsolása
k

ézi kiválasztás.
Lásd az „Indulásra készen” c. fejezet „Kormánynál
elhelyezett kapcsolók” c. részét.
Intelligens
kipörgésgátló világítaz intelligens kipörgésgátló
bekapcsolása
k

ézi kiválasztás.
Lásd a „Biztonság” c. fejezet biztonságos
vezetésről szóló részét.
Vezetőhely

33
Bipper_hu_Chap03_pret-a-partir_ed02-2014

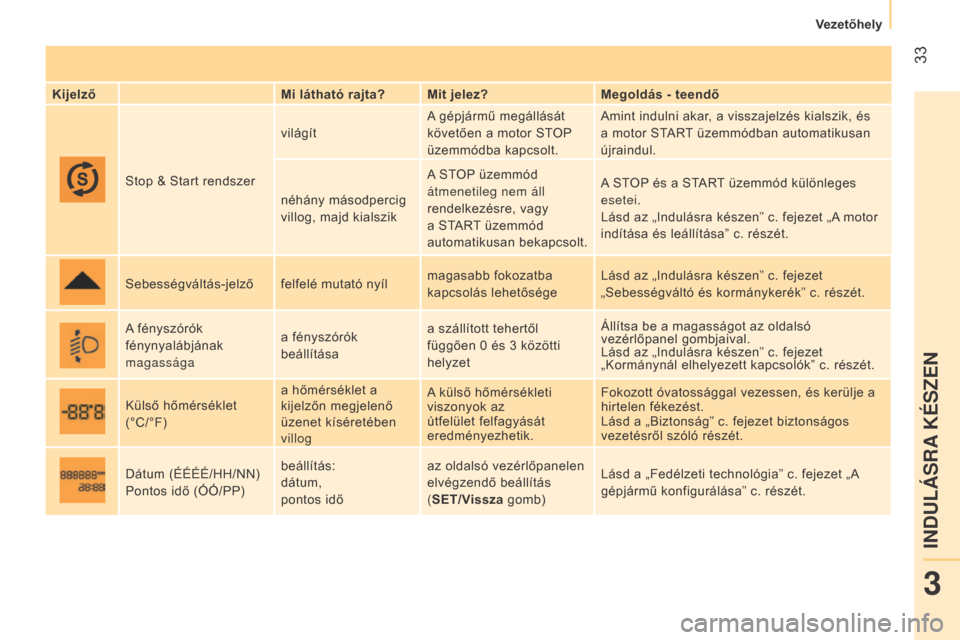

KijelzőMi látható rajta? Mit jelez? Megoldás - teendő
Stop & Start rendszer világít
A gépjármű megállását
követően a motor STOP
üzemmódba kapcsolt. Amint indulni akar, a visszajelzés kialszik, és
a motor START üzemmódban automatikusan
újraindul.
néhány másodpercig
villog, majd kialszik A STOP üzemmód
átmenetileg nem áll
rendelkezésre, vagy
a START üzemmód
automatikusan bekapcsolt. A STOP és a START üzemmód különleges
esetei.
Lásd az „Indulásra készen” c. fejezet „A motor
indítása és leállítása” c. részét.
Sebességváltás-jelző felfelé mutató nyíl magasabb fokozatba
kapcsolás lehetőségeLásd az „Indulásra készen” c. fejezet
„Sebességváltó és kormánykerék” c. részét.
A fényszórók
fénynyalábjának
magassága a fényszórók
beállításaa szállított tehertől
függően 0
és 3 közötti
helyzet Állítsa be a magasságot az oldalsó
vezérlőpanel gombjaival.
Lásd az „Indulásra készen” c. fejezet
„Kormánynál elhelyezett kapcsolók” c. részét.
Külső hőmérséklet
(°C/°F) a hőmérséklet a
kijelzőn megjelenő
üzenet kíséretében
villogA külső hőmérsékleti
viszonyok az
útfelület felfagyását
eredményezhetik.
Fokozott óvatossággal vezessen, és kerülje a
hirtelen fékezést.
Lásd a „Biztonság” c. fejezet biztonságos
vezetésről szóló részét.
Dátum (ÉÉÉÉ/HH/NN)
Pontos idő (ÓÓ/PP) beállítás:
dátum,
pontos időaz oldalsó vezérlőpanelen
elvégzendő beállítás
(
SET/Vissza gomb) Lásd a „Fedélzeti technológia” c. fejezet „A
gépjármű konfigurálása” c. részét.
3
INDULÁSRA KÉSZEN
Vezetőhely

34
Bipper_hu_Chap03_pret-a-partir_ed02-2014
ÜZEMANYAGSZINT-MÉRŐ
Az üzemanyagszint ellenőrzése a gyújtás
ráadásakor mindannyiszor megtörténik.
A mérő a következőket mutathatja:
-
f (full - tele):
az üzemanyagtartály
befogadóképessége kb. 45
liter.
-

e (empty - üres):
átállás tartalék
üzemanyagra; a visszajelzés
folyamatosan világít.
A figyelmeztetés első megjelenésekor még
kb. 6
liter üzemanyag van a tartályban.
A HŰTŐFOLYADÉK HŐMÉRSÉKLETE
- a folyadékszintek ellenőrzésével várjon
kb. 15 percet, amíg a motor lehűl, majd
ha szükséges, végezze el a feltöltést.
A hűtőrendszer nyomás alatt van. Az
égési sérülések elkerülése és a nyomás
lecsökkentése érdekében két fordulattal
lazítsa ki a hűtősapkát.
Miután a nyomás leesett, ellenőrizze a
folyadékszintet és a feltöltéshez vegye le a
hűtősapkát.
Ha a mutató továbbra is a piros
tartományban van, forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
KÖRNYEZETVÉDELMI RENDSZER
Az EOBD (European On Board Diagnosis)
egy olyan európai fedélzeti diagnosztikai
rendszer, amely - többek között - a
következő károsanyag-kibocsátási
normáknak is megfelel:
-

CO (szén-monoxid),
-


HC (nem elégetett szénhidrogének),
-


a katalizátor előtt és után elhelyezett

lambdaszondák által érzékelt NOx
(nitrogén-oxidok) vagy részecskék.
Lásd az „Ellenőrzések” c. fejezet
„Folyadékszintek” c. részét. Lásd az „Ellenőrzések” c. fejezet
„Folyadékszintek” c. részét.
A környezetvédelmi berendezés
meghibásodására a műszerfalon
található visszajelzés villogása
figyelmezteti a vezetőt.
Ha a mutató eléri a piros tartományt
vagy ha a visszajelzés kigyullad:
A mutató a c (cold - hideg) és a h

(hot - meleg) közötti tartományban van:
megfelelő működés.
Erős igénybevétel vagy magas külső
hőmérséklet esetén a mutató közelebb
kerülhet a piros tartományhoz.
-

azonnal álljon meg és vegye le a


gyújtást. A motorventilátor-egység még
kb. 10

percig tovább működhet.
Vezetőhely

35
Bipper_hu_Chap03_pret-a-partir_ed02-2014
KARBANTARTÁSJELZŐMOTOROLAJ-VISSZAJELZÉS
M EGVILÁGÍTÁSSZABÁLYOZÓ
A megvilágításszabályozó csak bekapcsolt
helyzetjelző világítás esetén működik.
Lapozza fel az időszakos ellenőrzések
listáját, amelyet a gépjármű átadásakor
kapott szerviz- és garanciafüzetben
talál.
Néhány másodperc elteltével a kijelző
visszatér az alapkijelzéshez.
A műszerfal-világítás és az
autórádió vezérlőfelületének a
fényerejét ezekkel a kapcsolókkal
tudja beállítani.
A kombinált kijelzőn található jelzés a gyártó
karbantartási ütemterve (lásd szerviz- és
garanciafüzet) szerint soron következő
átvizsgálás esedékességét jelzi. Az
esedékességet a legutóbbi átvizsgálás óta
megtett kilométerek száma határozza meg.
Elégtelen motorolajnyomás
A motorolaj elhasználódása

(kizárólag 1,3

HDi 75

LE motor esetén)
Ha a rendszer túl alacsony
motorolajnyomást érzékel, a
kombinált kijelzőn megjelenő
üzenet kíséretében kigyullad a
visszajelzés.
Ha a rendszer a motorolaj
elhasználódását észleli, a
kombinált kijelzőn megjelenő
üzenet kíséretében villogni kezd a
visszajelzés. A visszajelzés villogása nem a
gépjármű meghibásodását jelzi, hanem arra
figyelmezteti a vezetőt, hogy a gépjármű
karbantartását a lehető leghamarabb el kell
végezni.
Ha a karbantartás nem történik meg, a
minőségromlás következő szintjének
elérésekor kigyullad a környezetvédelmi
rendszer visszajelzése a műszerfalon,
és a motor fordulatszáma 3000
ford./percre
korlátozódik.
A motor károsodásának elkerülése
érdekében javasoljuk, hogy a motorolaj-
visszajelzés villogása esetén feltétlenül
végeztesse el a gépjármű karbantartását.
Azonnal álljon meg, parkoljon le, vegye
le a gyújtást és forduljon a PEUGEOT
hálózathoz vagy egy szakszerviz hez.
Ha a karbantartás továbbra sem történik
meg, a harmadik szint elérésekor a motor
meghibásodásának elkerülése érdekében a motor
fordulatszáma 1500
ford./percre korlátozódik.
3
INDULÁSRA KÉSZEN
Vezetőhely

36
Bipper_hu_Chap03_pret-a-partir_ed02-2014
Központi zárA kulcs be- és kihajtása
A gépjármű kireteszelése
A kétszárnyú hátsó ajtó vagy a
csomagtérajtó kireteszelése
A kulcs kihajtásához nyomja meg
a gombot.
A kulcs behajtásához nyomja
le a gombot, és hajtsa vissza a
kulcsot.
Szuperreteszelés
A szuperreteszelés a következő esetekben
kapcsol ki:
-

az ajtók nyitásakor
,
-

a gyújtáskulcs
MAR (Indítás) helyzetbe
fordításakor.
TÁVIRÁNYÍTÓ
A gomb megnyomásának
hatására kireteszelődnek az első
ajtók (kisáruszállító) vagy az
összes ajtó (kombi változat).
A kireteszelést az irányjelzők kétszeri
felvillanása jelzi.
Ezzel a gombbal a gépjármű
rakodóterét (kisáruszállító) vagy
kizárólag a kétszárnyú hátsó
ajtót, ill. a csomagtérajtót (kombi
változat) lehet kireteszelni. A gomb rövid

megnyomásának hatására a
gépjármű valamennyi ajtaja
reteszelődik. A reteszelést az
irányjelzők egyszeri felvillanása jelzi.
Ha valamelyik ajtó nyitva van vagy
rosszul lett becsukva, a központi reteszelés
nem történik meg. A sikertelen reteszelést
az irányjelzők háromszori felvillanása jelzi. A gomb kétszeri megnyomásával
az egyszerű reteszelést
szuperreteszelésre változtathatja.
A szuperreteszelés
működésképtelenné teszi az ajtók külső és
belső nyitókarjait. Az így lezárt gépjármű
belsejében senki nem tartózkodhat. A
szuperreteszelést az irányjelzők felvillanása
jelzi.
Ha a művelet közben nem nyomja le a
gombot, a szerkezet károsodhat.
Nyit

37
Bipper_hu_Chap03_pret-a-partir_ed02-2014
Ablakok nyitása
távirányítóval
Ablakok zárása
távirányítóvalAz ablakok távirányítóval történő
zárásakor győződjön meg róla, hogy
semmi nem zavarja az ablakok megfelelő
záródását. A becsípődésgátló funkció a fenti
műveletek közben nem működik.
Ha résnyire nyitva szeretné hagyni az
ablakokat, kapcsolja ki a riasztó belső
védelmi funkcióját.
Az első ablakok nyitásához

3

másodpercnél hosszabban
tartsa benyomva ezt a gombot.
A gombot addig tartsa benyomva,
amíg az ablaküvegek a kívánt helyzetbe
nem ereszkednek. Amint felengedi a
gombot, az ablakok mozgása megáll.
Az ablakok zárása az első ajtók zárjába
helyezett és elfordított kulcs segítségével is
lehetséges. Az ablakok nyitása az első ajtók zárjába
helyezett és elfordított kulcs segítségével is
lehetséges.
Az első ablakok zárásához
3

másodpercnél hosszabban
tartsa benyomva ezt a gombot. A
gombot addig tartsa benyomva,
amíg az ablaküvegek a kívánt helyzetbe
nem emelkednek. Amint felengedi a gombot,
az ablakok mozgása megáll.
3
INDULÁSRA KÉSZEN
Nyit

38
Bipper_hu_Chap03_pret-a-partir_ed02-2014
KULCS
A gépjármű zárjainak reteszelését és
kireteszelését, a tanksapka nyitását és
zárását, valamint a motor beindítását, illetve
leállítását teszi lehetővé.
TÁVIRÁNYÍTÓ ELEM
Cikkszám: CR 2032/3 volt.-
szintén a csavarhúzó segítségével emelje

meg az elemet tartalmazó egységet (2),
- vegye ki az egységet,és ügyelve a helyes
pólusokra, cserélje ki az elemet (3),
-

helyezze vissza az elemet tartalmazó

egységet (2) a kulcs belsejébe, majd az 1 -es
csavar elfordításával zárja le a távirányítót.
A távirányító elemének
cseréje
Ha nem megfelelő elemet használ, a
távirányító károsodhat.
Kizárólag a PEUGEOT hálózat által javasolt,
vagy azokkal minden tekintetben megegyező
elemeket használjon. A használt elemeket a
kijelölt gyűjtőhelyek egyikén adja le.
-

A

kulcs kinyitásához nyomja
meg a gombot,
-
vékony hegyű csavarhúzó

segítségével fordítsa az 1-es
csavart a zárt lakattól a nyitott
lakat irányába,
A motor leállása esetén a fékrásegítés
megszűnik.
Nyit
