Peugeot Bipper 2015 Manual del propietario (in Spanish)

169
Bipper_es_Chap09_aide-rapide_ed02-2014
Fusibles AmperiosFunciones
F41 7,5
A
d
esempañado de los retrovisores exteriores
F94 15
AEncendedor
F96 15
AToma de accesorios de 12
v
F9710

AAsiento calefactado del lado del conductor
F98 10
AAsiento calefactado del lado del acompañante
9
AYUDA RÁPIDA
Cambiar un fusible

170
Bipper_es_Chap09_aide-rapide_ed02-2014
Fusibles AmperiosFunciones
F01 60
ACalculador
F02 40
A
ventilador del habitáculo
F03 20

AAlimentación del motor de arranque
F04 40
AAlimentación de la bomba de bloque hidráulico ABS
F06 30
AMando del grupo motoventilador monovelocidad
F07 40
AMando del grupo motoventilador velocidad alta
F08 30
ABomba del grupo de aire acondicionado
F09 15
ACablería del enganche de remolque
F10 10
AClaxon
F 11 10
AAlimentación de la carga secundaria del control motor
F14 15
ALuces de carretera
F15 15
AToma de accesorios de 12

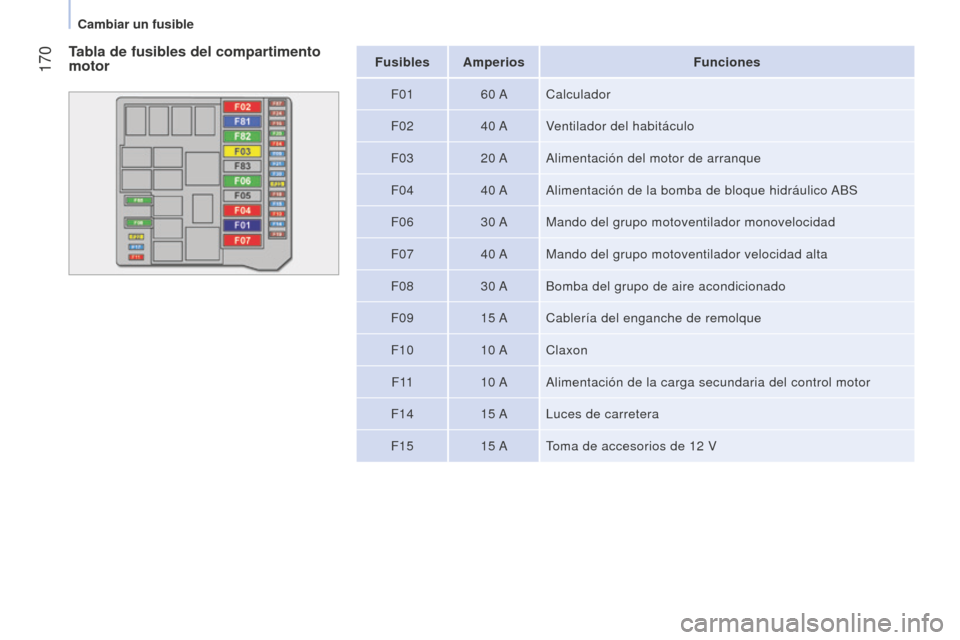

vTabla de fusibles del compartimento
motor
Cambiar un fusible

171
Bipper_es_Chap09_aide-rapide_ed02-2014

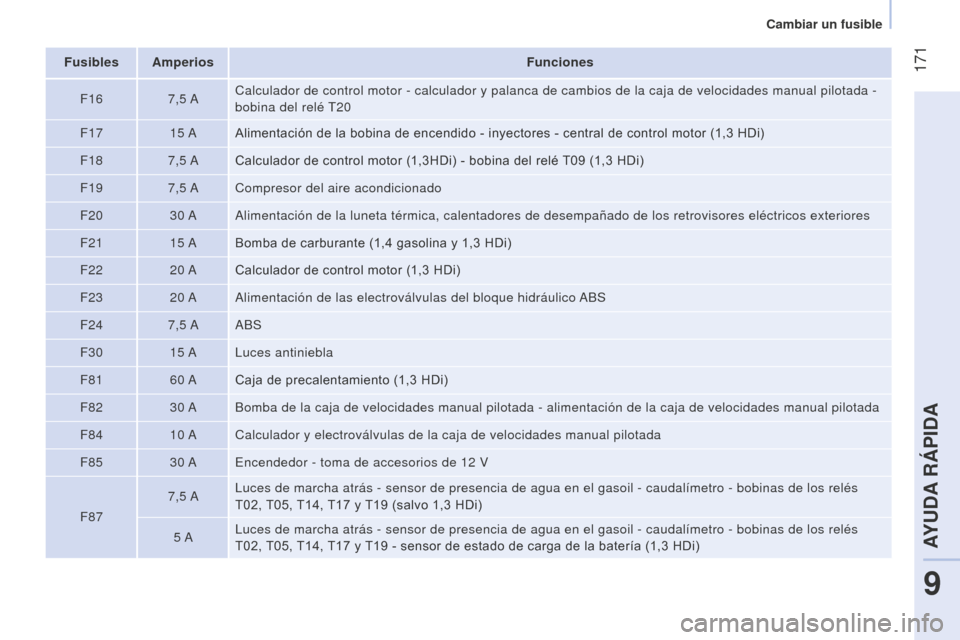

Fusibles AmperiosFunciones
F16 7,5
ACalculador de control motor - calculador y palanca de cambios de la caja\
de velocidades manual pilotada
-
bobina del relé T20
F17 15
AAlimentación
de la bobina de encendido - inyectores - central de control motor (1,3 HDi)
F18 7,5
ACalculador
de control motor (1,3HDi) - bobina del relé
T09
(1,3 HDi)
F19 7,5
ACompresor del aire acondicionado
F20 30
AAlimentación de la luneta térmica, calentadores de desempañado \
de los retrovisores eléctricos exteriores
F21 15
ABomba
de carburante (1,4 gasolina y 1,3 HDi)
F22 20
ACalculador
de control motor (1,3 HDi)
F23 20
AAlimentación de las electroválvulas del bloque hidráulico ABS
F24 7,5
AABS
F30 15
ALuces antiniebla
F81 60
ACaja
de precalentamiento (1,3 HDi)
F82 30
ABomba de la caja de velocidades manual pilotada - alimentación de la \
caja de velocidades manual pilotada
F84 10
ACalculador y electroválvulas de la caja de velocidades manual pilotad\
a
F85 30
AEncendedor - toma de accesorios de 12
v
F877,5

ALuces de marcha atrás - sensor de presencia de agua en el gasoil - ca\
udalímetro - bobinas de los relés
T02,

T05,

T14,

T17
y
T19
(salvo 1,3 HDi)
5
ALuces de marcha atrás - sensor de presencia de agua en el gasoil - ca\
udalímetro - bobinas de los relés
T02,

T05,

T14,

T17
y
T19
- sensor de estado de carga de la batería (1,3 HDi)
9
AYUDA RÁPIDA
Cambiar un fusible

172
Bipper_es_Chap09_aide-rapide_ed02-2014

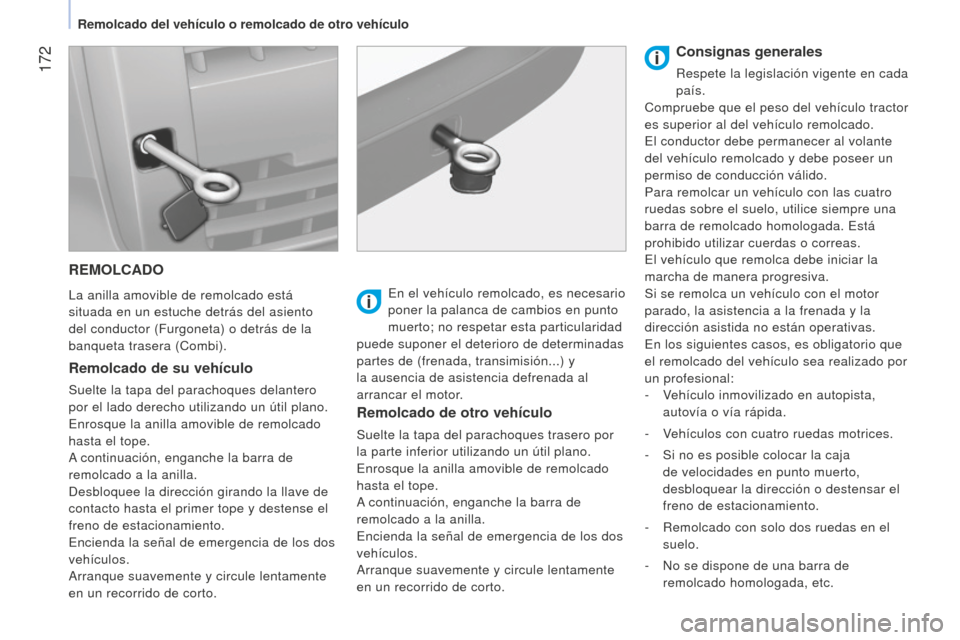

REMOLCADO
La anilla amovible de remolcado está
situada en un estuche detrás del asiento
del conductor (Furgoneta) o detrás de la
banqueta trasera (Combi).
Remolcado de su vehículo
Suelte la tapa del parachoques delantero
por el lado derecho utilizando un útil plano.
Enrosque la anilla amovible de remolcado
hasta el tope.
A continuación, enganche la barra de
remolcado a la anilla.
d
esbloquee la dirección girando la llave de
contacto hasta el primer tope y destense el
freno de estacionamiento.
Encienda la señal de emergencia de los dos
vehículos.
Arranque suavemente y circule lentamente
en un recorrido de corto. En el vehículo remolcado, es necesario
poner la palanca de cambios en punto
muerto; no respetar esta particularidad
puede suponer el deterioro de determinadas
partes de (frenada, transimisión...) y
la ausencia de asistencia defrenada al
arrancar el motor.
Remolcado de otro vehículo
Suelte la tapa del parachoques trasero por
la parte inferior utilizando un útil plano.
Enrosque la anilla amovible de remolcado
hasta el tope.
A continuación, enganche la barra de
remolcado a la anilla.
Encienda la señal de emergencia de los dos
vehículos.
Arranque suavemente y circule lentamente
en un recorrido de corto.
Consignas generales
Respete la legislación vigente en cada
país.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo que remolca debe iniciar la
marcha de manera progresiva.
Si se remolca un vehículo con el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
En los siguientes casos, es obligatorio que
el remolcado del vehículo sea realizado por
un profesional:
-
v
ehículo inmovilizado en autopista,

autovía o vía rápida.
-
v
ehículos con cuatro ruedas motrices.
-


Si no es posible colocar la caja

de velocidades en punto muerto,
desbloquear la dirección o destensar el
freno de estacionamiento.
-

Remolcado con solo dos ruedas en el

suelo.
-
n
o se dispone de una barra de
remolcado homologada, etc.
Remolcado del vehículo o remolcado de otro vehículo

173
Bipper_es_Chap09_aide-rapide_ed02-2014
9
AYUDA RÁPIDA

174
Bipper_es_Chap10_caracteristique_ed02-2014

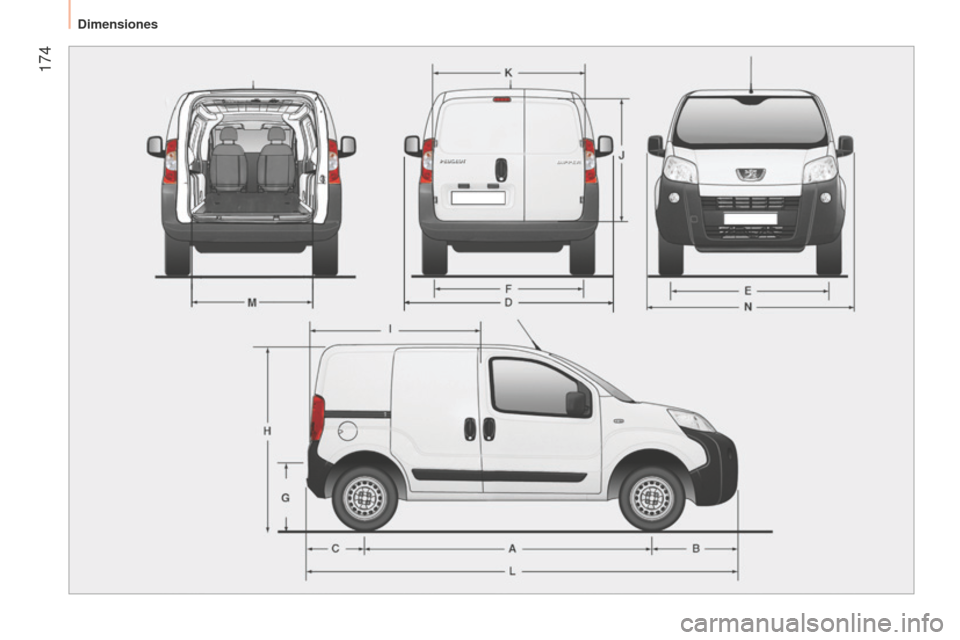

Dimensiones

175
Bipper_es_Chap10_caracteristique_ed02-2014

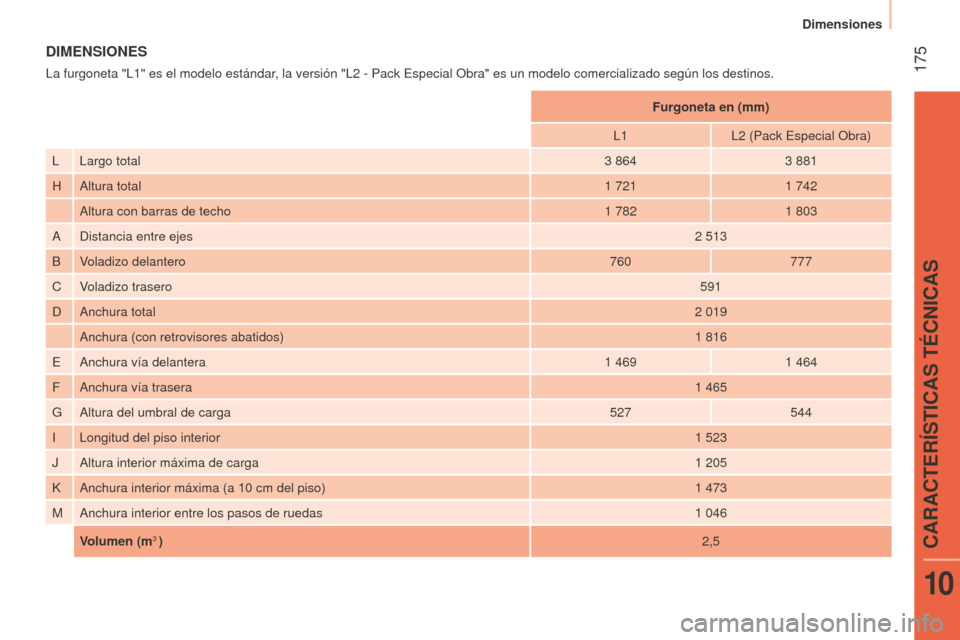

DIMENSIONES
La furgoneta "L1" es el modelo estándar, la versión "L2 - Pack Especial obra" es un modelo comercializado según los destinos.Furgoneta en (mm)
L1 L2
(Pack Especial o bra)
L Largo total 3
8643
881
H Altura total 1
7211
742
Altura con barras de techo 1
7821
803
A
d

istancia entre ejes 2
513
B
voladizo delantero 760777
C
voladizo trasero 591
dAnchura total 2

019
Anchura (con retrovisores abatidos) 1
816
E Anchura vía delantera 1
4691
464
F Anchura vía trasera 1
465
G Altura del umbral de carga 527544
iLongitud del piso interior 1

523
J Altura interior máxima de carga 1
205
K Anchura interior máxima (a 10
cm del piso) 1
473
M Anchura interior entre los pasos de ruedas 1
046
Volumen (m
3 ) 2,5
10
Dimensiones
CARACTERÍSTICAS TÉCNICAS

176
Bipper_es_Chap10_caracteristique_ed02-2014
Dimensiones

177
Bipper_es_Chap10_caracteristique_ed02-2014

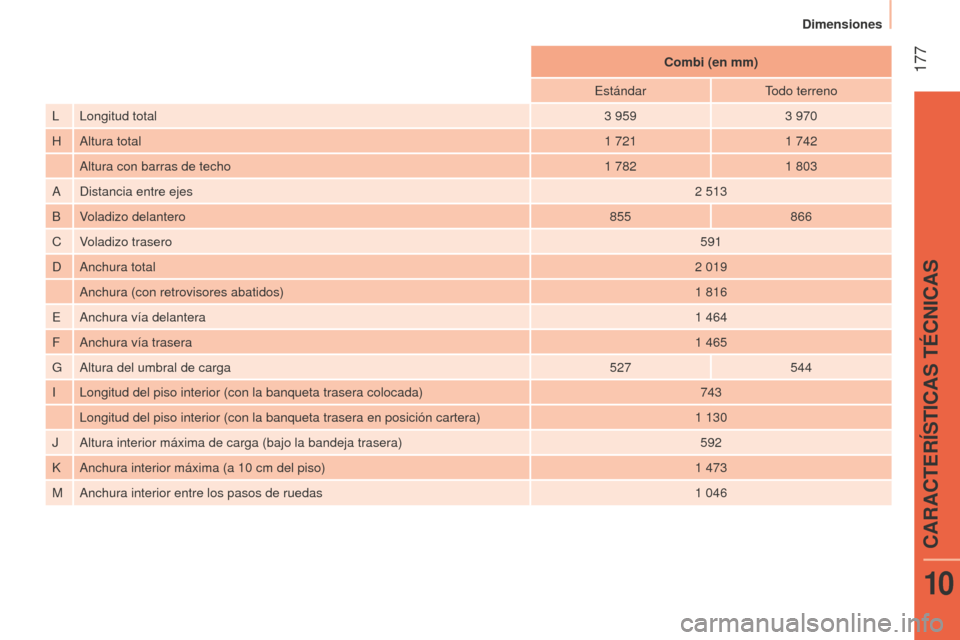

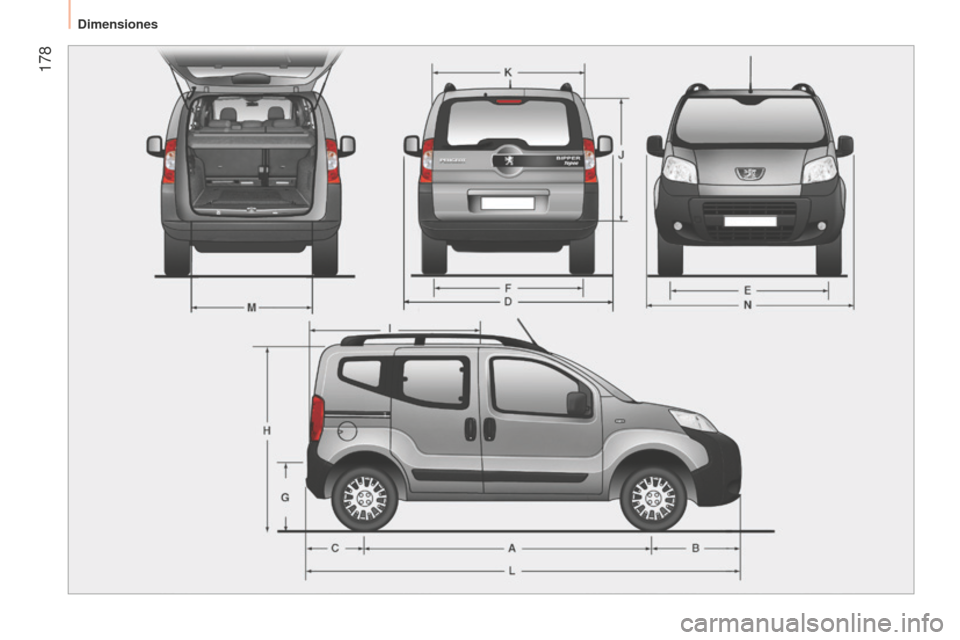

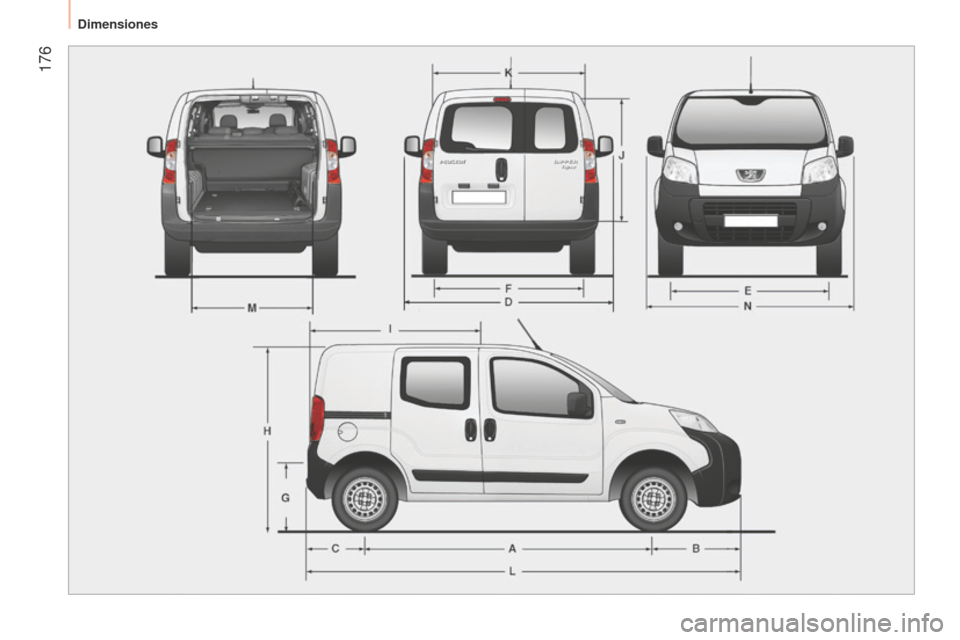

Combi (en mm)
Estándar Todo terreno
L Longitud total 3

959 3
970
H Altura total 1

721 1
742
Altura con barras de techo 1

782 1
803
A
d

istancia entre ejes 2
513
B
voladizo delantero 855866
C
voladizo trasero 591
dAnchura total 2

019
Anchura (con retrovisores abatidos) 1
816
E Anchura vía delantera 1
464
F Anchura vía trasera 1
465
G Altura del umbral de carga 527544
iLongitud del piso interior (con la banqueta trasera colocada) 743
Longitud del piso interior (con la banqueta trasera en posición cart\
era) 1

130
J Altura interior máxima de carga (bajo la bandeja trasera) 592
K Anchura interior máxima (a 10

cm del piso) 1
473
M Anchura interior entre los pasos de ruedas 1
046
10
Dimensiones
CARACTERÍSTICAS TÉCNICAS

178
Bipper_es_Chap10_caracteristique_ed02-2014
Dimensiones
