Peugeot Boxer 2018 Kullanım Kılavuzu (in Turkish)

139

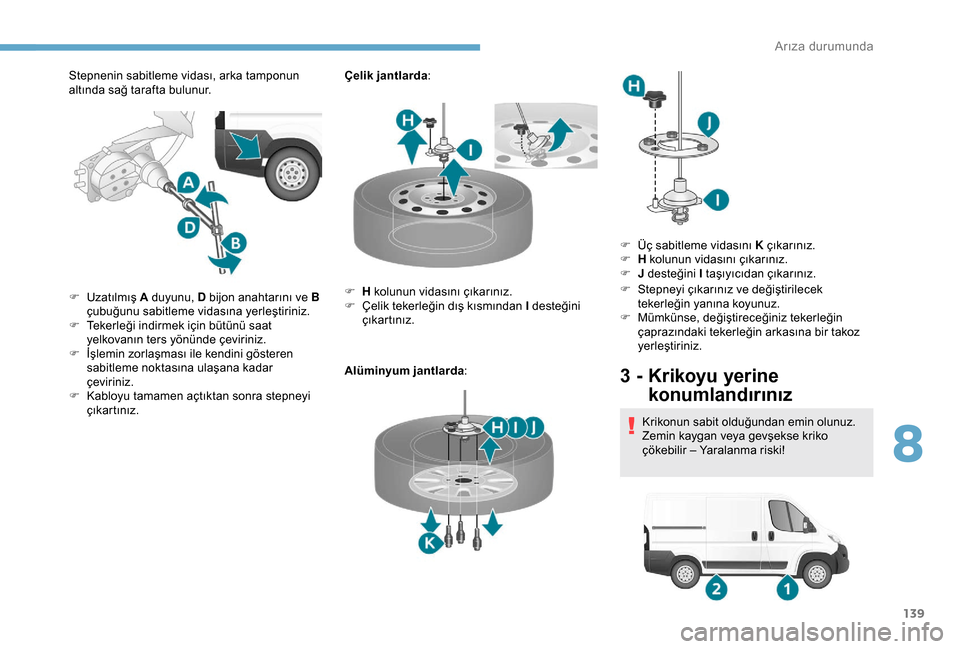

Stepnenin sabitleme vidası, arka tamponun
altında sağ tarafta bulunur.Çelik jantlarda
:
Alüminyum jantlarda :
F

U
zatılmış A duyunu, D bijon anahtarını ve B
çubuğunu sabitleme vidasına yerleştiriniz.
F

T
ekerleği indirmek için bütünü saat
yelkovanın ters yönünde çeviriniz.
F

İ
şlemin zorlaşması ile kendini gösteren
sabitleme noktasına ulaşana kadar
çeviriniz.
F

K
abloyu tamamen açtıktan sonra stepneyi
çıkartınız. F

H
kolunun vidasını çıkarınız.
F

Ç
elik tekerleğin dış kısmından I desteğini
çıkartınız. F

S
tepneyi çıkarınız ve değiştirilecek
tekerleğin yanına koyunuz.
F

M
ümkünse, değiştireceğiniz tekerleğin
çaprazındaki tekerleğin arkasına bir takoz
yerleştiriniz.
3 - Krikoyu yerine konumlandırınız
Krikonun sabit olduğundan emin olunuz.
Zemin kaygan veya gevşekse kriko
çökebilir – Yaralanma riski!
F

Ü
ç sabitleme vidasını K çıkarınız.
F

H
kolunun vidasını çıkarınız.
F

J
desteğini I taşıyıcıdan çıkarınız.
8
Arıza durumunda

140

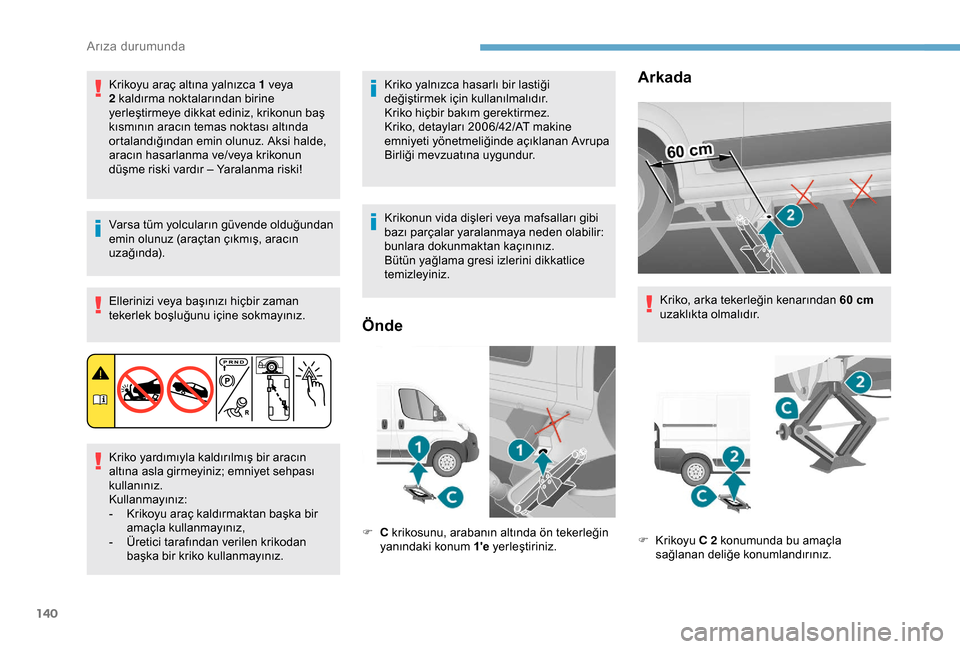

Krikoyu araç altına yalnızca 1 veya
2 k aldırma noktalarından birine
yerleştirmeye dikkat ediniz, krikonun baş
kısmının aracın temas noktası altında
ortalandığından emin olunuz. Aksi halde,
aracın hasarlanma ve/veya krikonun
düşme riski vardır – Yaralanma riski!
Varsa tüm yolcuların güvende olduğundan
emin olunuz (araçtan çıkmış, aracın
uzağında). Ellerinizi veya başınızı hiçbir zaman
tekerlek boşluğunu içine sokmayınız.
Kriko yardımıyla kaldırılmış bir aracın
altına asla girmeyiniz; emniyet sehpası
kullanınız.
Kullanmayınız:
-

K
rikoyu araç kaldırmaktan başka bir
amaçla kullanmayınız,
-

Ü
retici tarafından verilen krikodan
başka bir kriko kullanmayınız. Kriko yalnızca hasarlı bir lastiği
değiştirmek için kullanılmalıdır.
Kriko hiçbir bakım gerektirmez.
Kriko, detayları 2006/42/AT makine
emniyeti yönetmeliğinde açıklanan Avrupa
Birliği mevzuatına uygundur.
Krikonun vida dişleri veya mafsalları gibi
bazı parçalar yaralanmaya neden olabilir:
bunlara dokunmaktan kaçınınız.
Bütün yağlama gresi izlerini dikkatlice
temizleyiniz.
Önde
F C
krikosunu, arabanın altında ön tekerleğin
yanındaki konum 1'e yerleştiriniz.
Arkada
Kriko, arka tekerleğin kenarından 60 cm
u zaklıkta olmalıdır.
F

Kri
koyu C 2
konumunda bu amaçla
sağlanan deliğe konumlandırınız.
Arıza durumunda

141

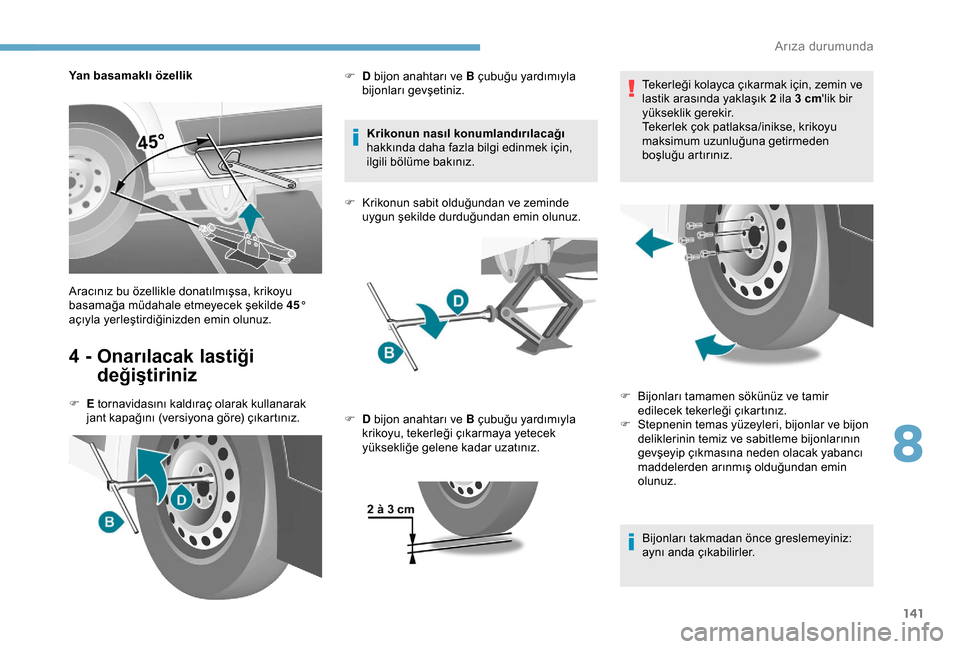

Yan basamaklı özellik
4 - Onarılacak lastiği değiştiriniz
F E tornavidasını kaldıraç olarak kullanarak
jant kapağını (versiyona göre) çıkartınız. Krikonun nasıl konumlandırılacağı

hakkında daha fazla bilgi edinmek için,
ilgili bölüme bakınız.
F
K
rikonun sabit olduğundan ve zeminde
uygun şekilde durduğundan emin olunuz.
Aracınız bu özellikle donatılmışsa, krikoyu
basamağa müdahale etmeyecek şekilde 45°
açıyla yerleştirdiğinizden emin olunuz. F
D
bijon anahtarı ve B çubuğu yardımıyla
bijonları gevşetiniz.
F D bijon anahtarı ve B çubuğu yardımıyla
krikoyu, tekerleği çıkarmaya yetecek
yüksekliğe gelene kadar uzatınız. Tekerleği kolayca çıkarmak için, zemin ve
lastik arasında yaklaşık 2
ila 3 cm
'lik bir
yükseklik gerekir.
Tekerlek çok patlaksa/inikse, krikoyu
maksimum uzunluğuna getirmeden
boşluğu artırınız.
Bijonları takmadan önce greslemeyiniz:
aynı anda çıkabilirler.
F
B ijonları tamamen sökünüz ve tamir
edilecek tekerleği çıkartınız.
F

S
tepnenin temas yüzeyleri, bijonlar ve bijon
deliklerinin temiz ve sabitleme bijonlarının
gevşeyip çıkmasına neden olacak yabancı
maddelerden arınmış olduğundan emin
olunuz.
8
Arıza durumunda

142

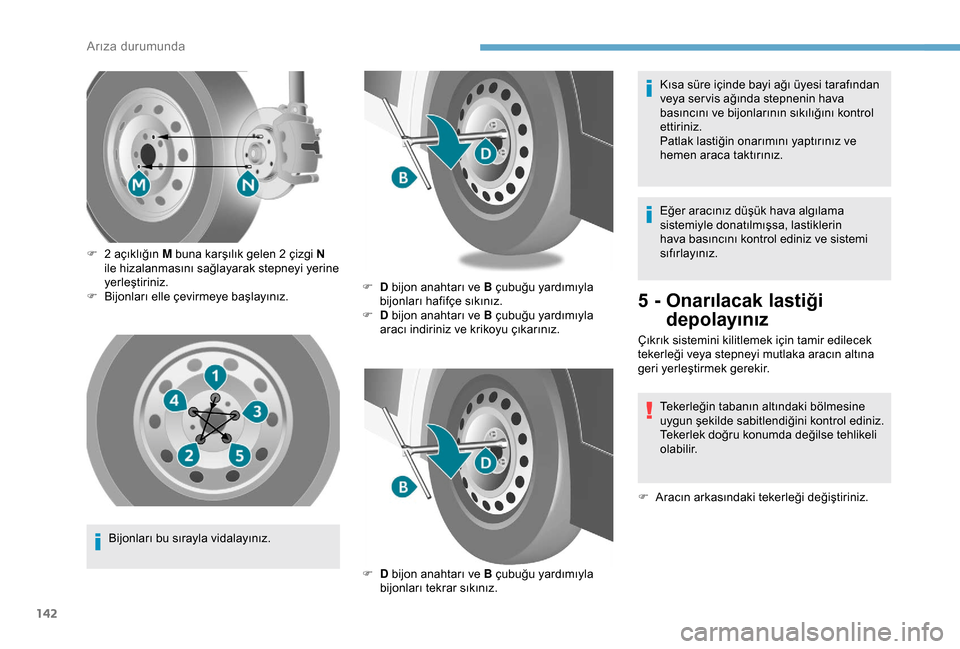

Bijonları bu sırayla vidalayınız.
F

2
açıklığın M buna karşılık gelen 2 çizgi N
ile hizalanmasını sağlayarak stepneyi yerine
yerleştiriniz.
F

B
ijonları elle çevirmeye başlayınız.
F
D
bijon anahtarı ve B çubuğu yardımıyla
bijonları hafifçe sıkınız.
F
D
bijon anahtarı ve B çubuğu yardımıyla
aracı indiriniz ve krikoyu çıkarınız.
F
D
bijon anahtarı ve B çubuğu yardımıyla
bijonları tekrar sıkınız. Eğer aracınız düşük hava algılama
sistemiyle donatılmışsa, lastiklerin
hava basıncını kontrol ediniz ve sistemi
sıfırlayınız.
5 - Onarılacak lastiği
depolayınız
Çıkrık sistemini kilitlemek için tamir edilecek
tekerleği veya stepneyi mutlaka aracın altına
geri yerleştirmek gerekir.
Tekerleğin tabanın altındaki bölmesine
uygun şekilde sabitlendiğini kontrol ediniz.
Tekerlek doğru konumda değilse tehlikeli
olabilir.
F

A
racın arkasındaki tekerleği değiştiriniz.
Kısa süre içinde bayi ağı üyesi tarafından
veya ser vis ağında stepnenin hava
basıncını ve bijonlarının sıkılığını kontrol
ettiriniz.
Patlak lastiğin onarımını yaptırınız ve
hemen araca taktırınız.
Arıza durumunda

143

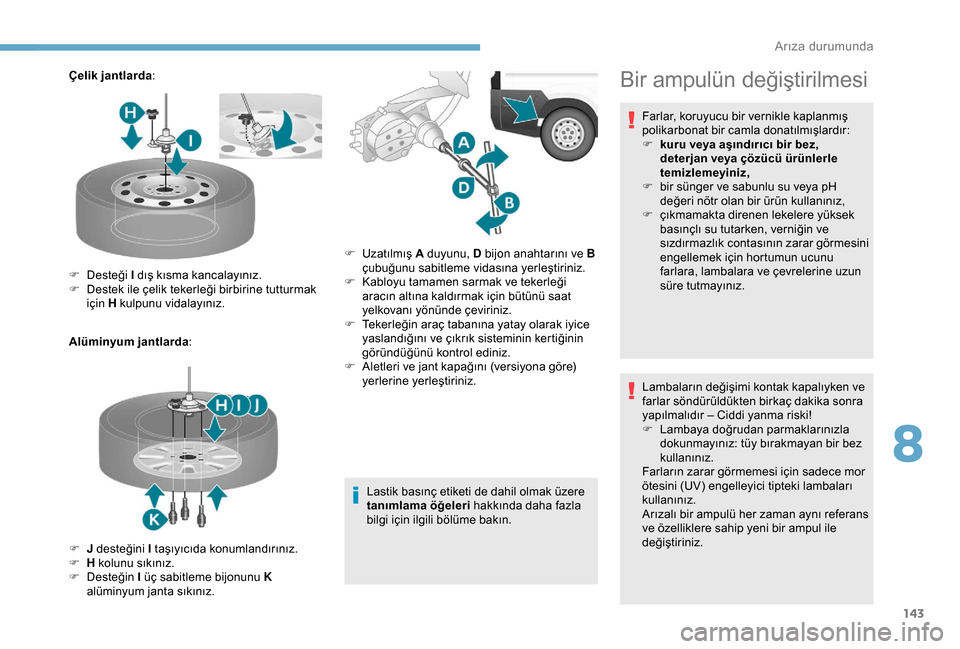

Çelik jantlarda:
Alüminyum jantlarda :
Lastik basınç etiketi de dahil olmak üzere
tanımlama öğeleri hakkında daha fazla
bilgi için ilgili bölüme bakın.
F

D
esteği I dış kısma kancalayınız.
F

D
estek ile çelik tekerleği birbirine tutturmak
için H kulpunu vidalayınız.
F

J
desteğini I taşıyıcıda konumlandırınız.
F

H
kolunu sıkınız.
F

D
esteğin I üç sabitleme bijonunu K
alüminyum janta sıkınız. F

U
zatılmış A duyunu, D bijon anahtarını ve B
çubuğunu sabitleme vidasına yerleştiriniz.
F

K
abloyu tamamen sarmak ve tekerleği
aracın altına kaldırmak için bütünü saat
yelkovanı yönünde çeviriniz.
F

T
ekerleğin araç tabanına yatay olarak iyice
yaslandığını ve çıkrık sisteminin kertiğinin
göründüğünü kontrol ediniz.
F

A
letleri ve jant kapağını (versiyona göre)
yerlerine yerleştiriniz.Bir ampulün değiştirilmesi
Farlar, koruyucu bir vernikle kaplanmış
polikarbonat bir camla donatılmışlardır:
F

k
uru veya aşındırıcı bir bez,
deterjan veya çözücü ürünlerle
temizlemeyiniz,
F

b
ir sünger ve sabunlu su veya pH
değeri nötr olan bir ürün kullanınız,
F

ç
ıkmamakta direnen lekelere yüksek
basınçlı su tutarken, verniğin ve
sızdırmazlık contasının zarar görmesini
engellemek için hortumun ucunu
farlara, lambalara ve çevrelerine uzun
süre tutmayınız.
Lambaların değişimi kontak kapalıyken ve
farlar söndürüldükten birkaç dakika sonra
yapılmalıdır – Ciddi yanma riski!
F

L
ambaya doğrudan parmaklarınızla
dokunmayınız: tüy bırakmayan bir bez
kullanınız.
Farların zarar görmemesi için sadece mor
ötesini (UV) engelleyici tipteki lambaları
kullanınız.
Arızalı bir ampulü her zaman aynı referans
ve özelliklere sahip yeni bir ampul ile
değiştiriniz.
8
Arıza durumunda

144

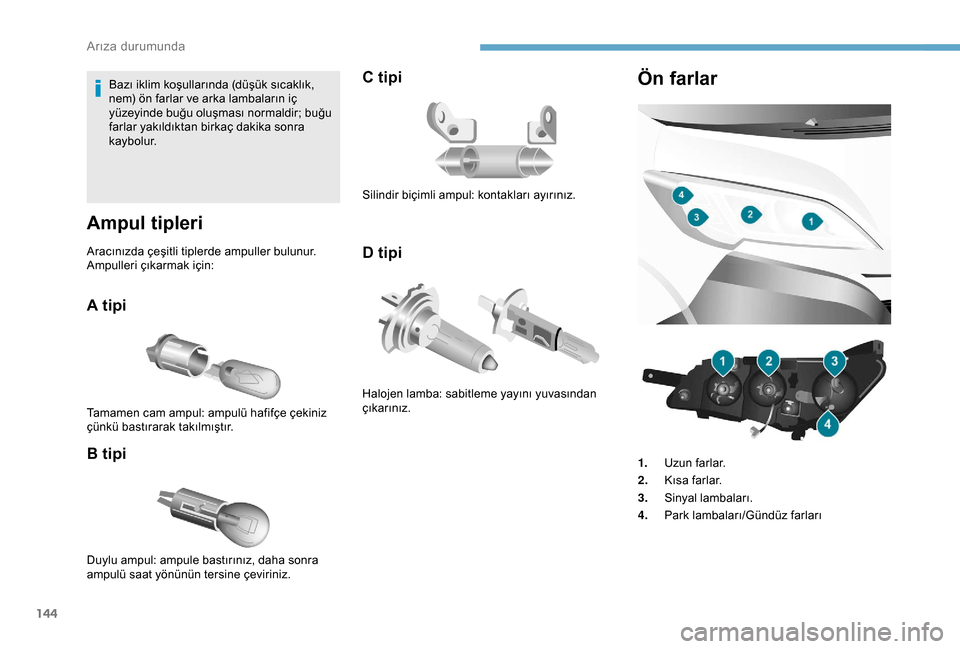

Bazı iklim koşullarında (düşük sıcaklık,
nem) ön farlar ve arka lambaların iç
yüzeyinde buğu oluşması normaldir; buğu
farlar yakıldıktan birkaç dakika sonra
kaybolur.
Ampul tipleri
Aracınızda çeşitli tiplerde ampuller bulunur.
Ampulleri çıkarmak için:
A tipi
B tipi
Tamamen cam ampul: ampulü hafifçe çekiniz
çünkü bastırarak takılmıştır.
C tipi
D tipi
Duylu ampul: ampule bastırınız, daha sonra
ampulü saat yönünün tersine çeviriniz. Silindir biçimli ampul: kontakları ayırınız.
Halojen lamba: sabitleme yayını yuvasından
çıkarınız.
Ön farlar
1.
Uzun farlar.
2. Kısa farlar.
3. Sinyal lambaları.
4. Park lambaları/Gündüz farları
Arıza durumunda

145

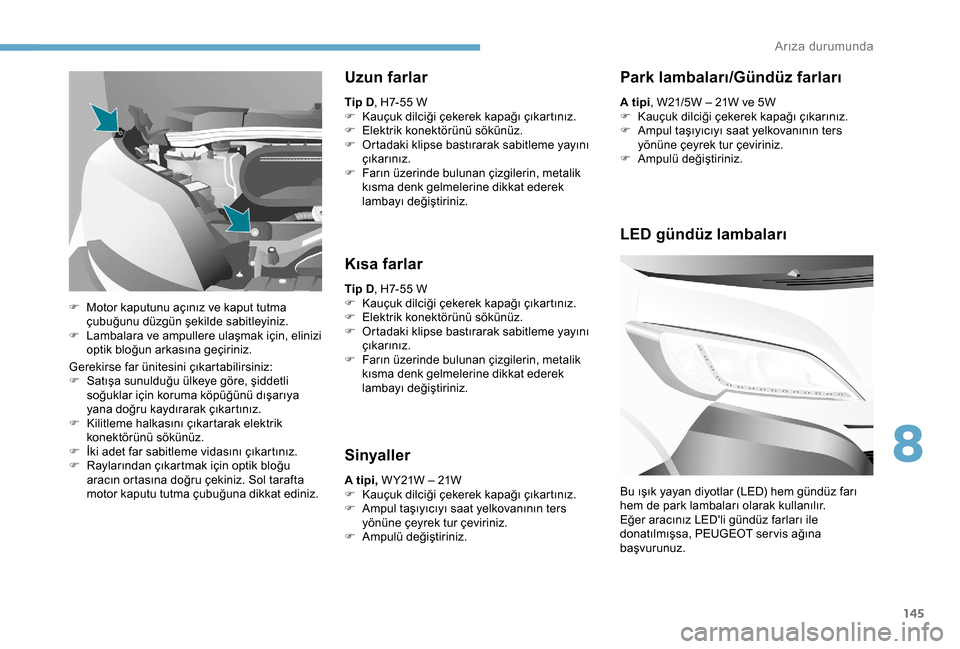

Gerekirse far ünitesini çıkartabilirsiniz:
F S atışa sunulduğu ülkeye göre, şiddetli
soğuklar için koruma köpüğünü dışarıya
yana doğru kaydırarak çıkartınız.
F

K
ilitleme halkasını çıkartarak elektrik
konektörünü sökünüz.
F

İ
ki adet far sabitleme vidasını çıkartınız.
F

R
aylarından çıkartmak için optik bloğu
aracın ortasına doğru çekiniz. Sol tarafta
motor kaputu tutma çubuğuna dikkat ediniz.
Uzun farlar
Tip D , H7-55 W
F K auçuk dilciği çekerek kapağı çıkartınız.
F

E
lektrik konektörünü sökünüz.
F

O
rtadaki klipse bastırarak sabitleme yayını
çıkarınız.
F

F
arın üzerinde bulunan çizgilerin, metalik
kısma denk gelmelerine dikkat ederek
lambayı değiştiriniz.
Kısa farlar
Tip D , H7-55 W
F K auçuk dilciği çekerek kapağı çıkartınız.
F

E
lektrik konektörünü sökünüz.
F

O
rtadaki klipse bastırarak sabitleme yayını
çıkarınız.
F

F
arın üzerinde bulunan çizgilerin, metalik
kısma denk gelmelerine dikkat ederek
lambayı değiştiriniz.
Sinyaller
A tipi, W Y21W – 21W
F K auçuk dilciği çekerek kapağı çıkartınız.
F

A
mpul taşıyıcıyı saat yelkovanının ters
yönüne çeyrek tur çeviriniz.
F

A
mpulü değiştiriniz.
F

M

otor kaputunu açınız ve kaput tutma
çubuğunu düzgün şekilde sabitleyiniz.
F

L

ambalara ve ampullere ulaşmak için, elinizi
optik bloğun arkasına geçiriniz. A tipi
, W21/5W – 21W ve 5W
F
K
auçuk dilciği çekerek kapağı çıkarınız.
F
A
mpul taşıyıcıyı saat yelkovanının ters
yönüne çeyrek tur çeviriniz.
F
A
mpulü değiştiriniz.
Park lambaları/Gündüz farları
LED gündüz lambaları
Bu ışık yayan diyotlar (LED) hem gündüz farı
hem de park lambaları olarak kullanılır.
Eğer aracınız LED'li gündüz farları ile
donatılmışsa, PEUGEOT ser vis ağına
başvurunuz.
8
Arıza durumunda

146

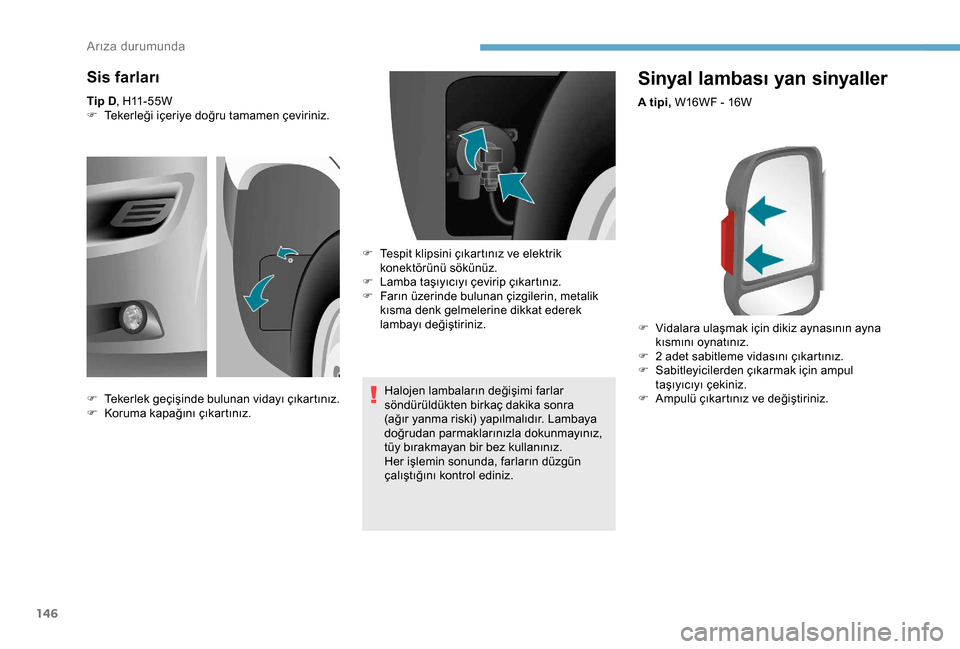

Sinyal lambası yan sinyaller
A tipi, W16WF - 16W
F
V
idalara ulaşmak için dikiz aynasının ayna
kısmını oynatınız.
F

2
adet sabitleme vidasını çıkartınız.
F

S
abitleyicilerden çıkarmak için ampul
taşıyıcıyı çekiniz.
F

A
mpulü çıkartınız ve değiştiriniz.
Sis farları
Tip D , H11-55W
F T ekerleği içeriye doğru tamamen çeviriniz.
Halojen lambaların değişimi farlar
söndürüldükten birkaç dakika sonra
(ağır yanma riski) yapılmalıdır. Lambaya
doğrudan parmaklarınızla dokunmayınız,
tüy bırakmayan bir bez kullanınız.
Her işlemin sonunda, farların düzgün
çalıştığını kontrol ediniz.
F

T
ekerlek geçişinde bulunan vidayı çıkartınız.
F

K
oruma kapağını çıkartınız. F

T
espit klipsini çıkartınız ve elektrik
konektörünü sökünüz.
F

L
amba taşıyıcıyı çevirip çıkartınız.
F

F
arın üzerinde bulunan çizgilerin, metalik
kısma denk gelmelerine dikkat ederek
lambayı değiştiriniz.
Arıza durumunda

147

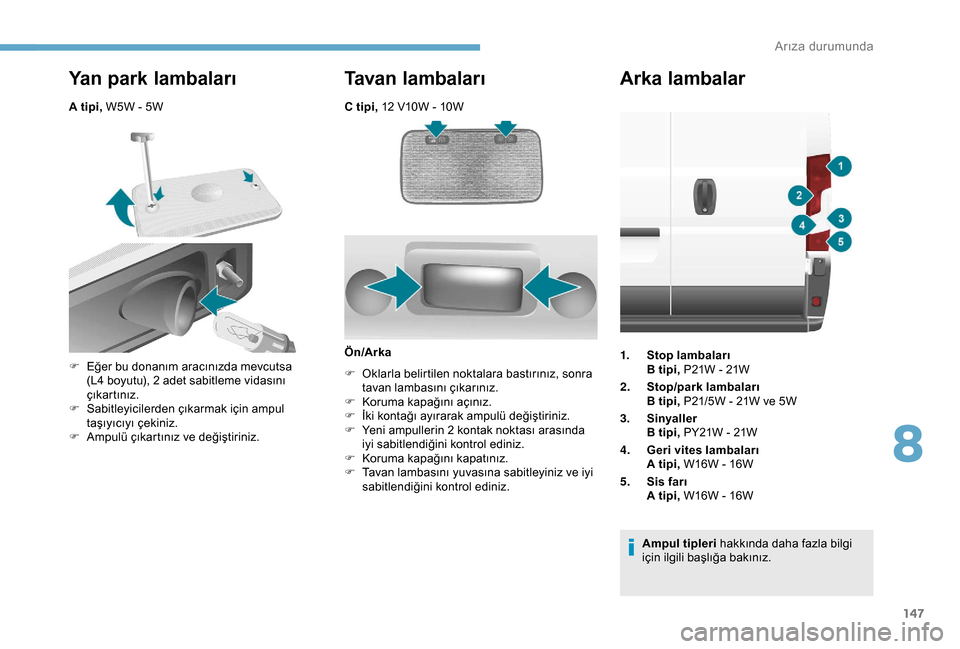

C tipi, 12 V10W - 10W
Yan park lambaları
A tipi, W5W - 5W
Tavan lambaları
F Eğer bu donanım aracınızda mevcutsa (L4 boyutu), 2 adet sabitleme vidasını
çıkartınız.
F

S
abitleyicilerden çıkarmak için ampul
taşıyıcıyı çekiniz.
F

A
mpulü çıkartınız ve değiştiriniz. Ön/Arka
F O klarla belirtilen noktalara bastırınız, sonra
tavan lambasını çıkarınız.
F

K
oruma kapağını açınız.
F

İ
ki kontağı ayırarak ampulü değiştiriniz.
F

Y
eni ampullerin 2 kontak noktası arasında
iyi sabitlendiğini kontrol ediniz.
F

K
oruma kapağını kapatınız.
F

T
avan lambasını yuvasına sabitleyiniz ve iyi
sabitlendiğini kontrol ediniz.
Arka lambalar
1. Stop lambaları
B tipi, P21W - 21W
2. Stop/park lambaları
B tipi, P21/5W - 21W ve 5W
3. Sinyaller
B tipi, PY21W - 21W
4. Geri vites lambaları
A tipi, W16W - 16W
5. Sis farı
A tipi, W16W - 16W
Ampul tipleri hakkında daha fazla bilgi
için ilgili başlığa bakınız.
8
Arıza durumunda

148
Plaka lambaları
C tipi, C5W - 5W
F
O
k ile belirtilen noktaya basınız, sonra
şeffaf plastik parçayı çıkarınız.
F

2
kontak noktasını ayırarak arızalı ampulü
değiştiriniz.
F

A
mpulü değiştirdikten sonra, yeni ampulün
2
kontağın arasında düzgün sabitlendiğini
kontrol ediniz.
F

Ş
effaf plastik parçayı yerine takınız ve
kilitlemek için üzerine basınız.
F

A

rızalı ampulü belirleyiniz, ardından arka
kapıları açınız.
F

H

er bir ampulü yerine takarken,
işlemleri tersine yapınız.
F

Y

edi adet sabitleme vidasını sökerek
(furgon) ilgili erişim kapağını çıkartınız.
veya
klipsini açmak için kulpu çekerek (kombi) ilgili erişim kapağını çıkartınız.
F

O

rtadaki dilciğe bastırarak elektrik
konektörünü sökünüz.
F

Ş

effaf bloğun 2

adet sabitleme somununu
çıkarınız.
F

D

ışarıdan, şeffaf bloğu çekiniz. F

A

mpul taşıyıcının 6

adet sabitleme vidasını
çıkartınız.
F

3


adet sabitleme dilciğini ayırınız ve ampul
taşıyıcı yuvasından çıkartınız.
F

A

mpulü değiştiriniz.
Arıza durumunda
