Peugeot Boxer 2018 Kullanım Kılavuzu (in Turkish)

159

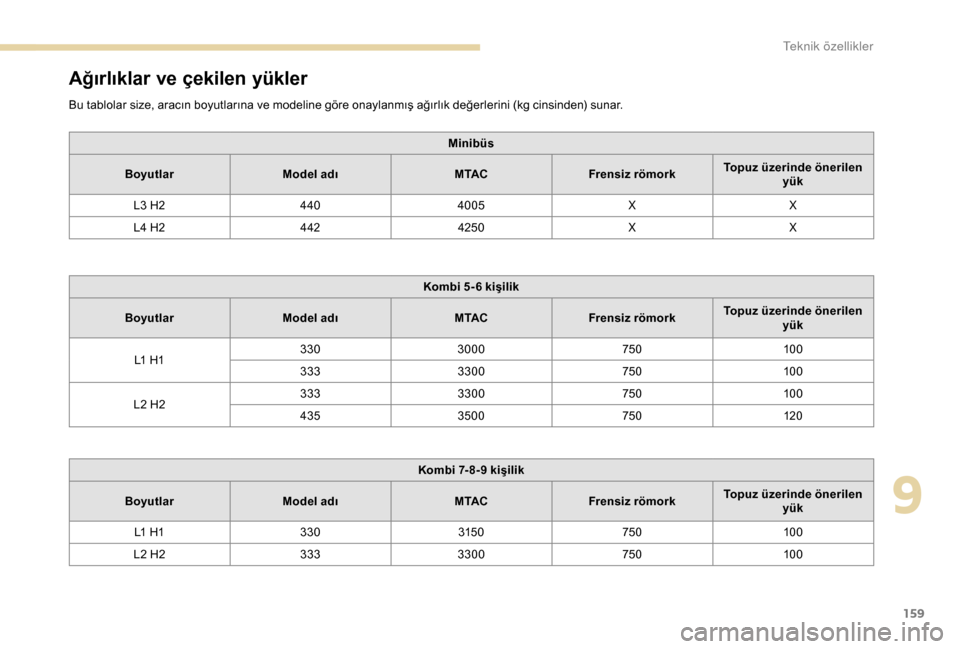

Ağırlıklar ve çekilen yükler
Bu tablolar size, aracın boyutlarına ve modeline göre onaylanmış ağırlık değerlerini (kg cinsinden) sunar.Minibüs
Boyutlar Model adı M TACFrensiz römork Topuz üzerinde önerilen
yük
L3
H2 440 4005 XX
L4
H2 442 4250 XX
Kombi 5- 6
kişilik
Boyutlar Model adı M TACFrensiz römork Topuz üzerinde önerilen
yük
L1
H1 330
3000 75010 0
333 3300 75010 0
L2
H2 333
3300 75010 0
435 3500 750120
Kombi 7- 8-9
kişilik
Boyutlar Model adı M TACFrensiz römork Topuz üzerinde önerilen
yük
L1
H1 330 315 0 75010 0
L2
H2 333 3300 75010 0
9
Teknik

160

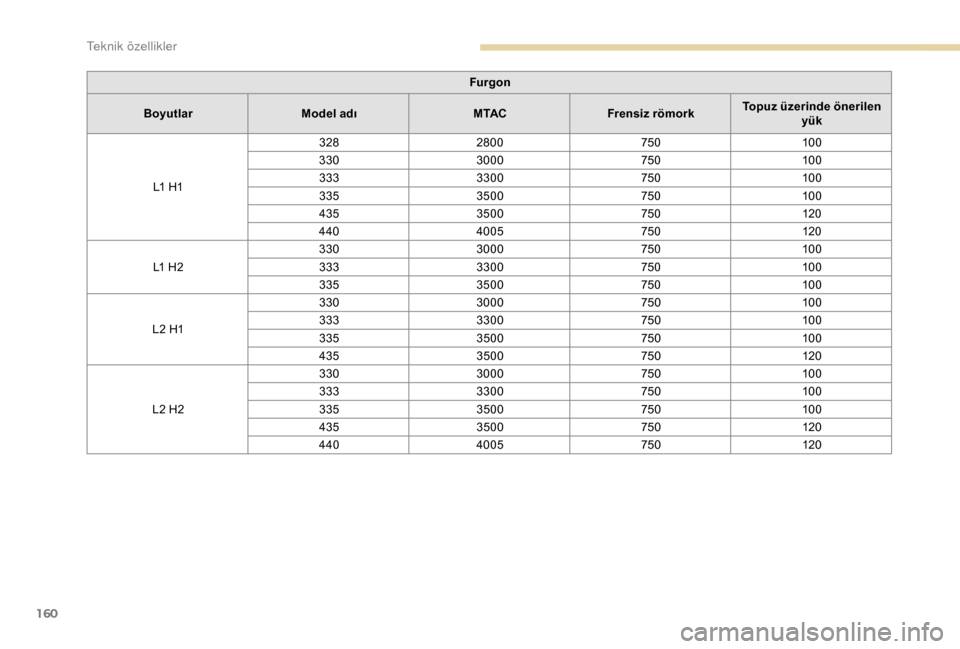

Furgon
Boyutlar Model adı M TACFrensiz römork Topuz üzerinde önerilen
yük
L1

H1 328
2800 75010 0
330 3000 75010 0
333 3300 75010 0
335 3500 75010 0
435 3500 750120
440 4005 750120
L1

H2 330
3000 75010 0
333 3300 75010 0
335 3500 75010 0
L2

H1 330
3000 75010 0
333 3300 75010 0
335 3500 75010 0
435 3500 750120
L2

H2 330
3000 75010 0
333 3300 75010 0
335 3500 75010 0
435 3500 750120
440 4005 750120
T

161

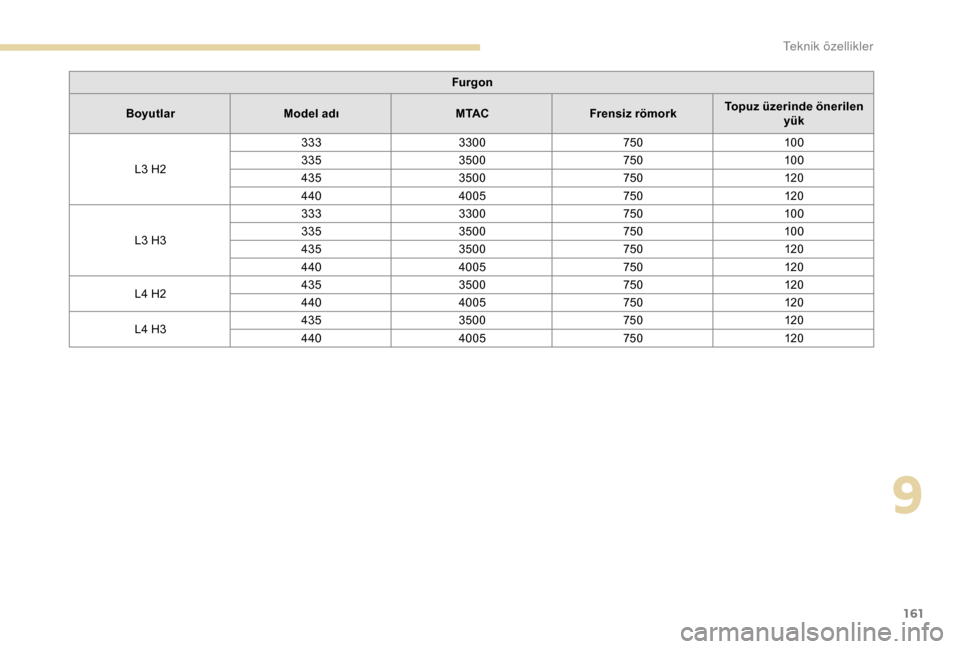

Furgon
Boyutlar Model adı M TACFrensiz römork Topuz üzerinde önerilen
yük
L3

H2 333
3300 75010 0
335 3500 75010 0
435 3500 750120
440 4005 750120
L3

H3 333
3300 75010 0
335 3500 75010 0
435 3500 750120
440 4005 750120
L4

H2 435
3500 750120
440 4005 750120
L4

H3 435
3500 750120
440 4005 750120
9
T

162

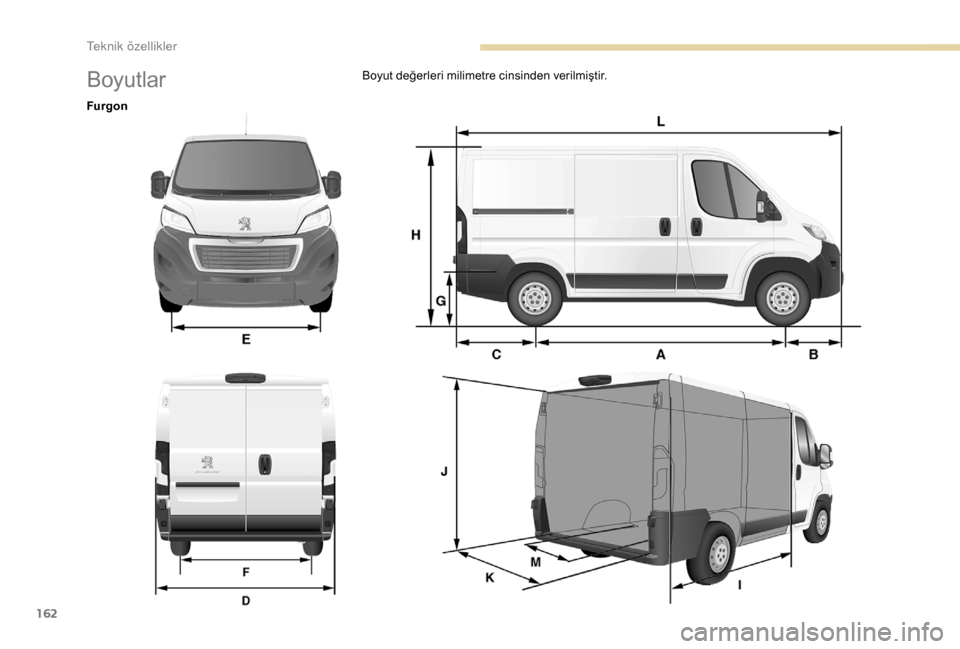

BoyutlarBoyut değerleri milimetre cinsinden verilmiştir.
Furgon
T

163

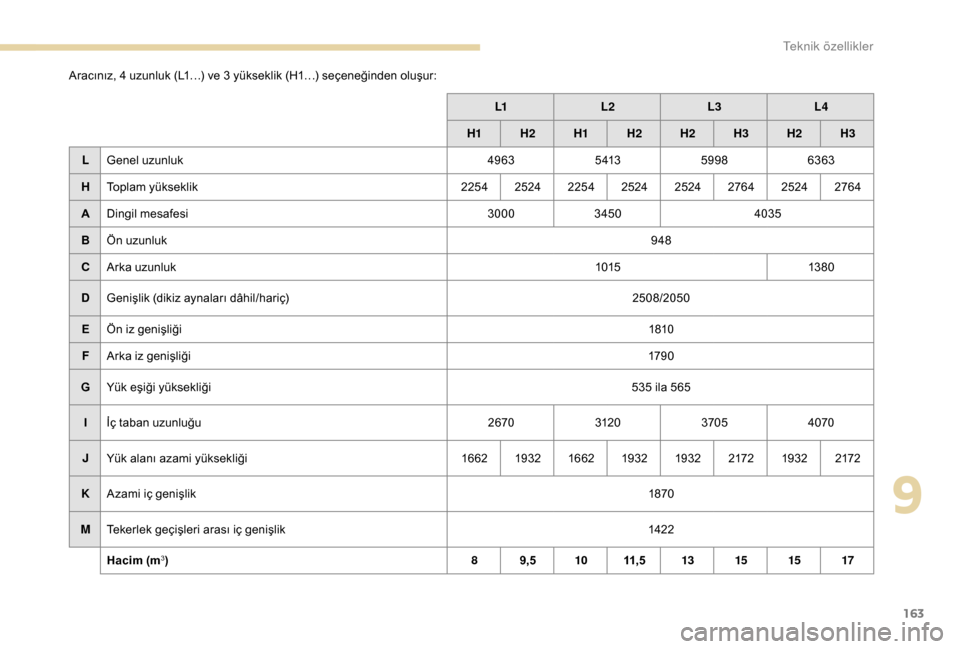

Aracınız, 4 uzunluk (L1…) ve 3 yükseklik (H1…) seçeneğinden oluşur:L1L2 L3L4
H1 H2 H1H
2 H2H3H2 H3
L Genel uzunluk 49635 4135998 6363
H Toplam yükseklik 225425242254 2524 2524 276425242764
A Dingil mesafesi 30003450 4035
B Ön uzunluk 948
C Arka uzunluk 101513 8 0
D Genişlik (dikiz aynaları dâhil/hariç) 2508/2050
E Ön iz genişliği 1810
F Arka iz genişliği 179 0
G Yük eşiği yüksekliği 535
ila 565
I İç taban uzunluğu 267031203705 4070
J Yük alanı azami yüksekliği 166219321662 1932 1932 21721932 2172
K Azami iç genişlik 1870
M Tekerlek geçişleri arası iç genişlik 142 2
Hacim (m
3) 89,5 1011, 5 1315 15 17
9
Teknik

164

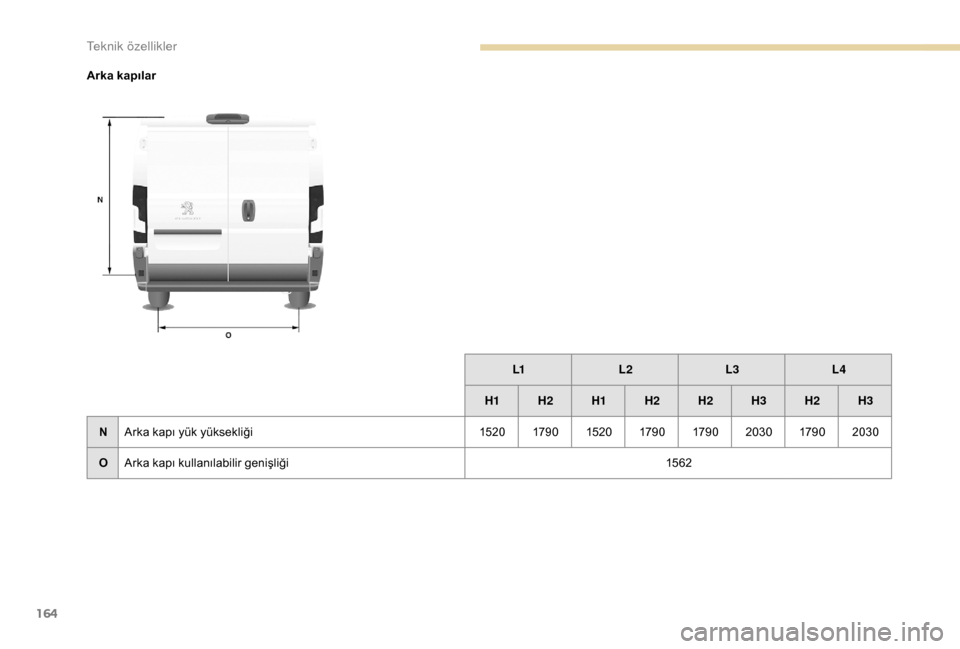

Arka kapılarL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
N Arka kapı yük yüksekliği 1520179 0 1520179 0 179 0 2030179 02030
O Arka kapı kullanılabilir genişliği 15 62
Teknik

165

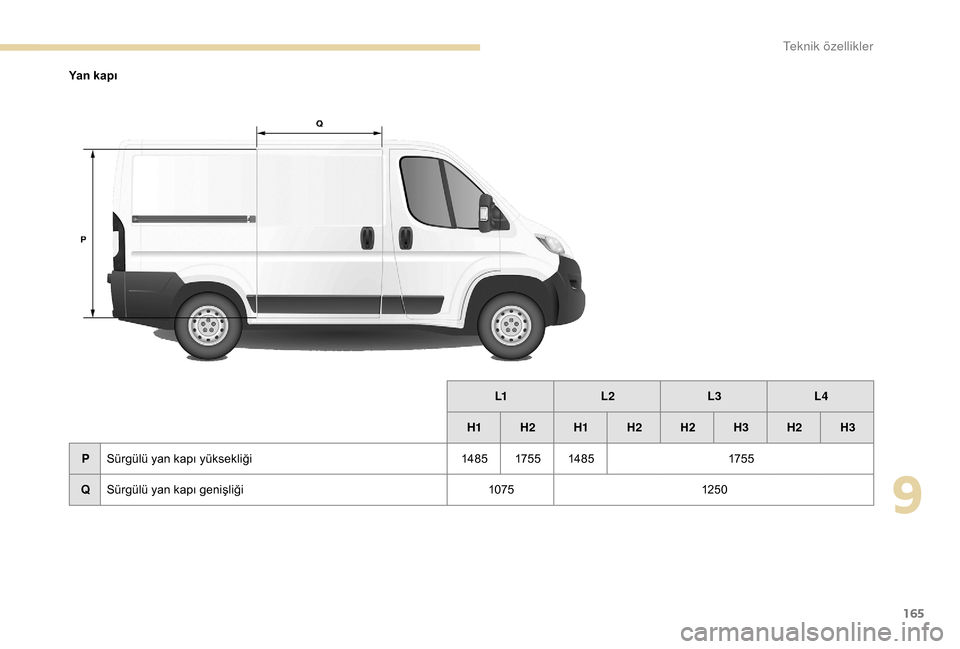

Yan kapıL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
P Sürgülü yan kapı yüksekliği 148 5175 5148 5 175 5
Q Sürgülü yan kapı genişliği 1075125 0
9
Teknik

166

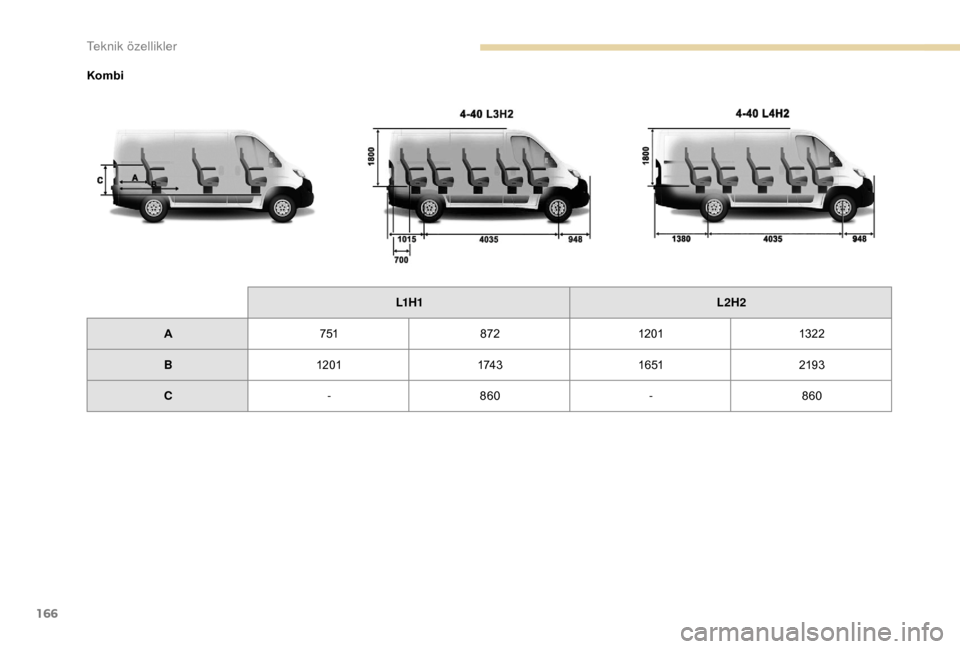

KombiL1 H 1 L2H2
A 751 8721201 132 2
B 1201 174 316 51 2193
C -860 -860
Teknik

167

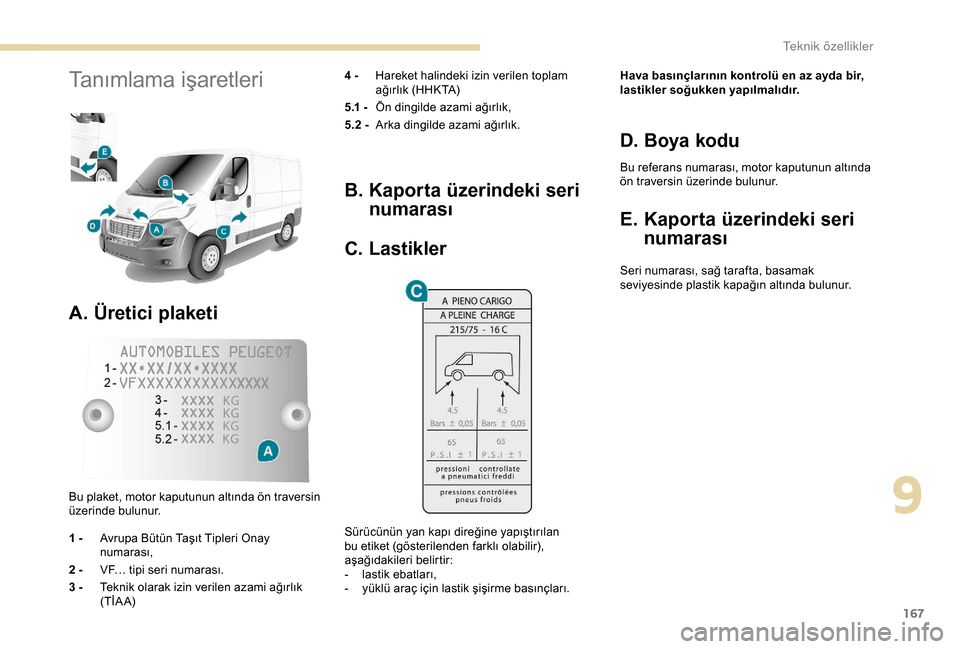

Tanımlama işaretleri
A. Üretici plaketi
4 - Hareket halindeki izin verilen toplam
ağırlık (HHKTA)
5.1 - Ön dingilde azami ağırlık,
5.2 - Arka dingilde azami ağırlık.
Bu plaket, motor kaputunun altında ön traversin
üzerinde bulunur.
1 - Avrupa Bütün Taşıt Tipleri Onay
numarası,
2 - VF… tipi seri numarası.
3 - Teknik olarak izin verilen azami ağırlık
(TİA A)
B. Kaporta üzerindeki seri
numarası
C. Lastikler
Sürücünün yan kapı direğine yapıştırılan
bu etiket (gösterilenden farklı olabilir),
aşağıdakileri belirtir:
-

l
astik ebatları,
-

y
üklü araç için lastik şişirme basınçları. Hava basınçlarının kontrolü en az ayda bir,
lastikler soğukken yapılmalıdır.
D. Boya kodu
Bu referans numarası, motor kaputunun altında
ön traversin üzerinde bulunur.
E. Kaporta üzerindeki seri
numarası
Seri numarası, sağ tarafta, basamak
seviyesinde plastik kapağın altında bulunur.
9
T

168

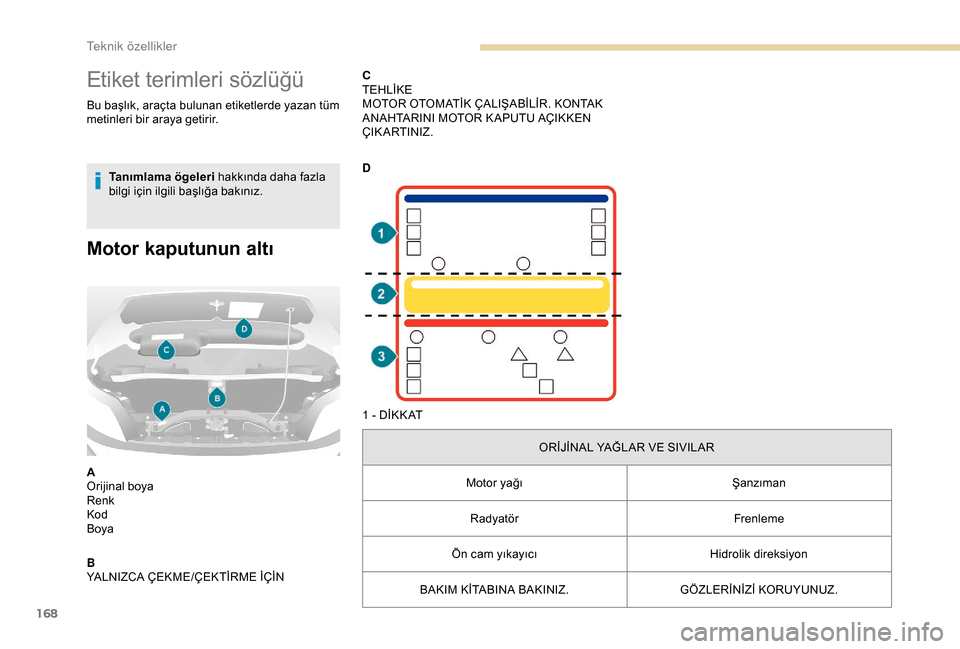

Etiket terimleri sözlüğü
Bu başlık, araçta bulunan etiketlerde yazan tüm
metinleri bir araya getirir.Tanımlama ögeleri hakkında daha fazla
bilgi için ilgili başlığa bakınız.
Motor kaputunun altı
A
Orijinal boya
Renk
Kod
Boya
B
YALNIZCA ÇEKME/ÇEKTİRME İÇİN C
TEHLİKE
MOTOR OTOMATİK ÇALIŞABİLİR. KONTAK
ANAHTARINI MOTOR K APUTU AÇIKKEN
ÇIK ARTINIZ.
D
1 - DİKK AT
ORİJİNAL YAĞLAR VE SIVILAR
Motor yağı Şanzıman
Radyatör Frenleme
Ön cam yıkayıcı Hidrolik direksiyon
BAKIM KİTABINA BAKINIZ. GÖZLERİNİZİ KORUYUNUZ.
Teknik
