Peugeot Expert 2019 Vodič za korisnike (in Croatian)

209

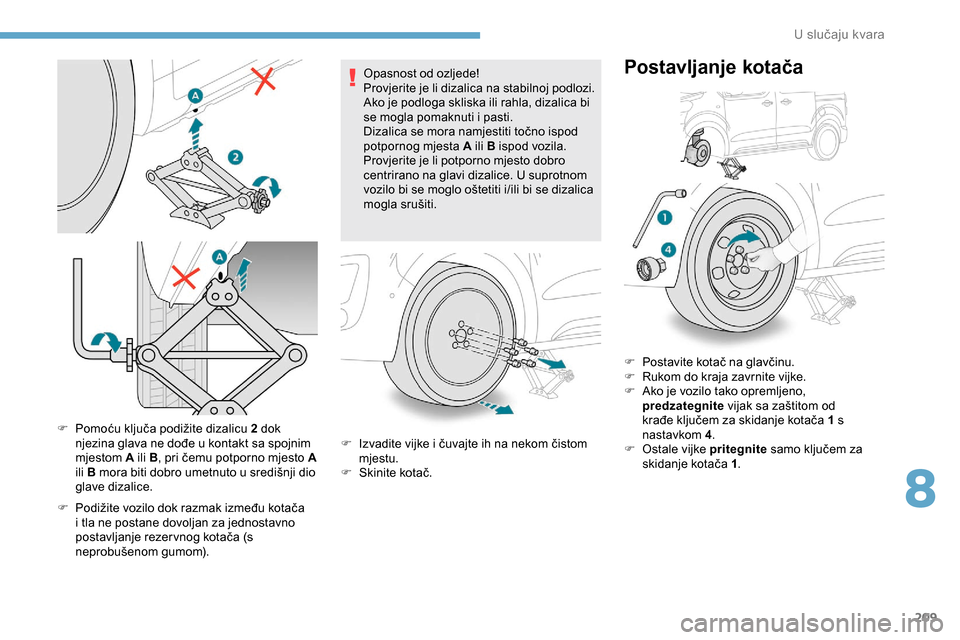

F Pomoću ključa podižite dizalicu 2 dok njezina glava ne dođe u kontakt sa spojnim
mjestom A ili B , pri čemu potporno mjesto A
ili B mora biti dobro umetnuto u središnji dio
glave dizalice.
F

P
odižite vozilo dok razmak između kotača
i tla ne postane dovoljan za jednostavno
postavljanje rezer vnog kotača (s
neprobušenom gumom). Opasnost od ozljede!
Provjerite je li dizalica na stabilnoj podlozi.
Ako je podloga skliska ili rahla, dizalica bi
se mogla pomaknuti i pasti.
Dizalica se mora namjestiti točno ispod
potpornog mjesta A ili B ispod vozila.
Provjerite je li potporno mjesto dobro
centrirano na glavi dizalice. U suprotnom
vozilo bi se moglo oštetiti i/ili bi se dizalica
mogla srušiti.
F I zvadite vijke i čuvajte ih na nekom čistom
mjestu.
F

S
kinite kotač.F

P
ostavite kotač na glavčinu.
F
R
ukom do kraja zavrnite vijke.
F
A
ko je vozilo tako opremljeno,
predzategnite vijak sa zaštitom od
krađe ključem za skidanje kotača 1 s
nastavkom 4 .
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 1 .
Postavljanje kotača
8
8VOX

210

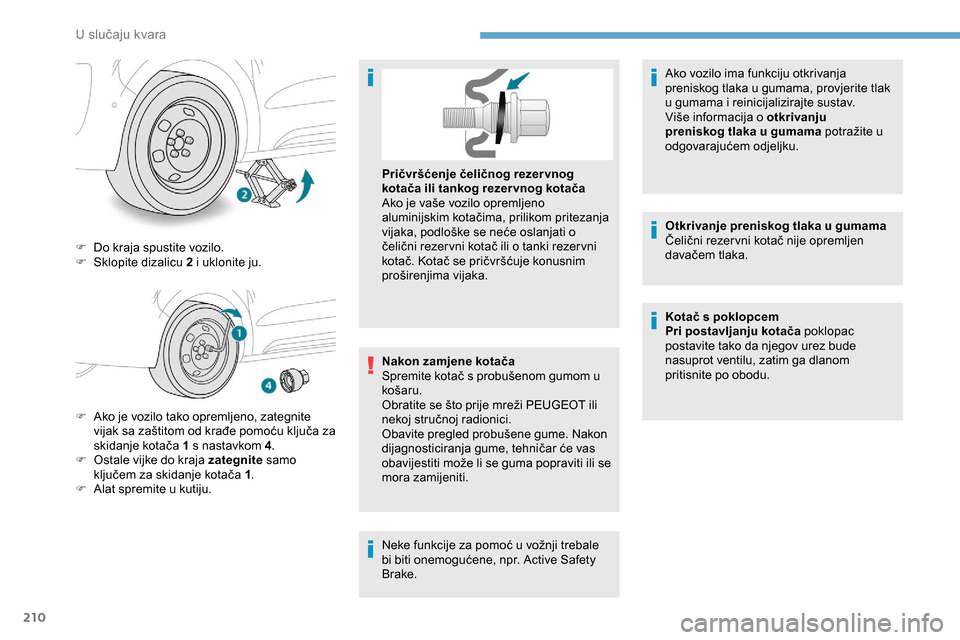

F Do kraja spustite vozilo.
F S klopite dizalicu 2 i uklonite ju.
F

A
ko je vozilo tako opremljeno, zategnite
vijak sa zaštitom od krađe pomoću ključa za
skidanje kotača 1 s nastavkom 4 .
F

O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

A
lat spremite u kutiju. Nakon zamjene kotača
Spremite kotač s probušenom gumom u
košaru.
Obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.
Obavite pregled probušene gume. Nakon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili se
mora zamijeniti. Pričvršćenje čeličnog rezer vnog
kotača ili tankog rezer vnog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom pritezanja
vijaka, podloške se neće oslanjati o
čelični rezer vni kotač ili o tanki rezer vni
kotač. Kotač se pričvršćuje konusnim
proširenjima vijaka.
Neke funkcije za pomoć u vožnji trebale
bi biti onemogućene, npr. Active Safety
Brake. Ako vozilo ima funkciju otkrivanja
preniskog tlaka u gumama, provjerite tlak
u gumama i reinicijalizirajte sustav.
Više informacija o otkrivanju
preniskog tlaka u gumama potražite u
odgovarajućem odjeljku.
Otkrivanje preniskog tlaka u gumama
Čelični rezer vni kotač nije opremljen
davačem tlaka.
Kotač s poklopcem
Pri postavljanju kotača poklopac
postavite tako da njegov urez bude
nasuprot ventilu, zatim ga dlanom
pritisnite po obodu.
8VOX

211

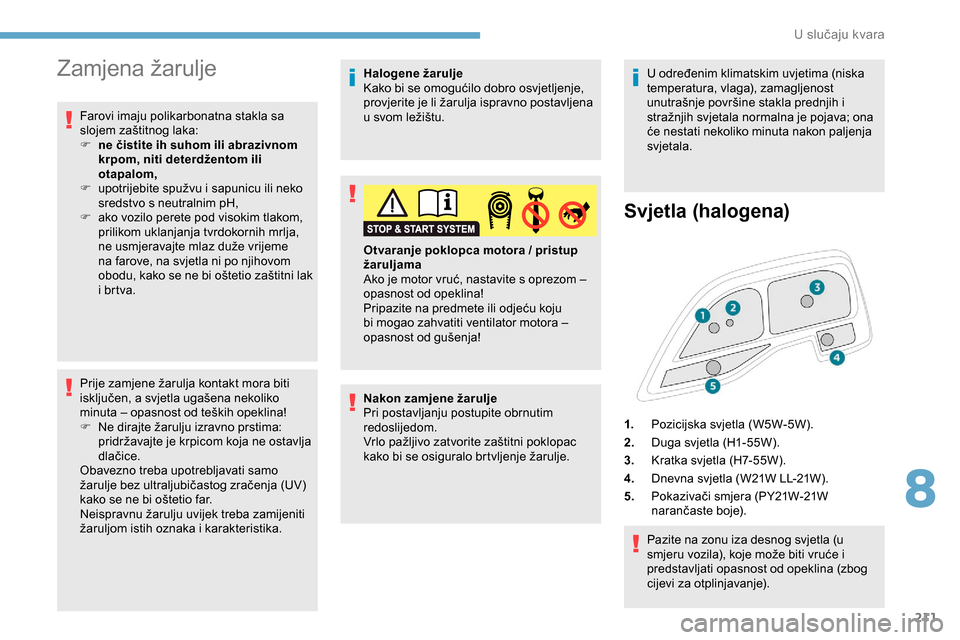

Zamjena žarulje
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili neko
sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni lak
i brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne ostavlja
dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i karakteristika. Halogene žarulje
Kako bi se omogućilo dobro osvjetljenje,
provjerite je li žarulja ispravno postavljena
u svom ležištu.
Nakon zamjene žarulje
Pri postavljanju postupite obrnutim
redoslijedom.
Vrlo pažljivo zatvorite zaštitni poklopac
kako bi se osiguralo brtvljenje žarulje. Otvaranje poklopca motora / pristup
žaruljama
Ako je motor vruć, nastavite s oprezom –
opasnost od opeklina!
Pripazite na predmete ili odjeću koju
bi mogao zahvatiti ventilator motora –
opasnost od gušenja!
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.
Svjetla (halogena)
Pazite na zonu iza desnog svjetla (u
smjeru vozila), koje može biti vruće i
predstavljati opasnost od opeklina (zbog
cijevi za otplinjavanje).
1.
Pozicijska svjetla (W5W-5W).
2. Duga svjetla (H1-55W).
3. Kratka svjetla (H7-55W).
4. Dnevna svjetla (W21W LL-21W).
5. Pokazivači smjera (PY21W-21W
narančaste boje).
8
U slučaju kvara

212

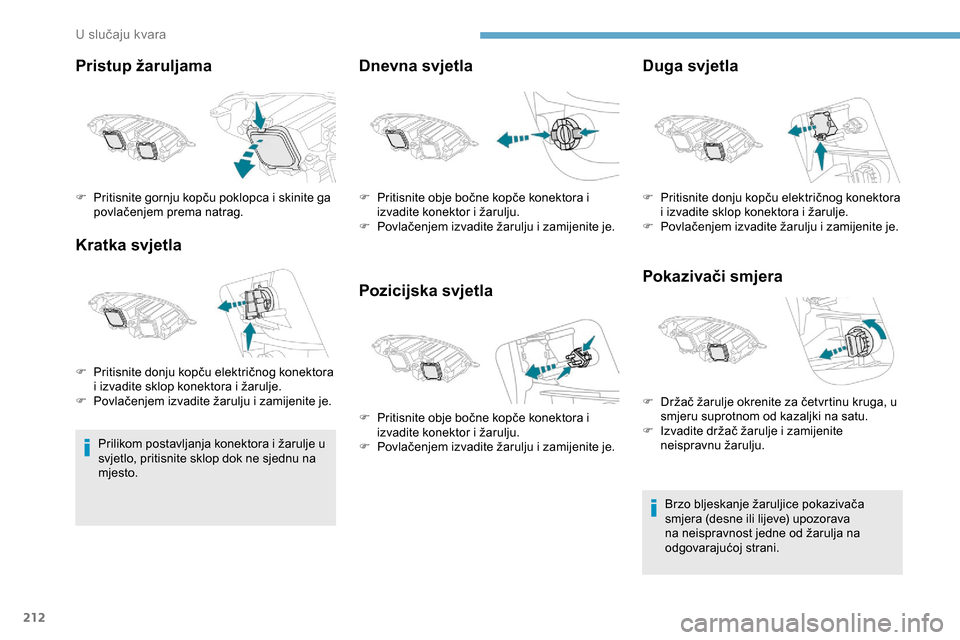

Pristup žaruljama
Kratka svjetla
Prilikom postavljanja konektora i žarulje u
svjetlo, pritisnite sklop dok ne sjednu na
mjesto.
Dnevna svjetla
Pozicijska svjetlaDuga svjetla
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag.
F

P

ritisnite donju kopču električnog konektora
i izvadite sklop konektora i žarulje.
F

P

ovlačenjem izvadite žarulju i zamijenite je. F

P

ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P

ovlačenjem izvadite žarulju i zamijenite je.
F

P

ritisnite obje bočne kopče konektora i
izvadite konektor i žarulju.
F

P

ovlačenjem izvadite žarulju i zamijenite je. F

P
ritisnite donju kopču električnog konektora
i izvadite sklop konektora i žarulje.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
F

D
ržač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

I

zvadite držač žarulje i zamijenite
neispravnu žarulju.
U slučaju kvara

213

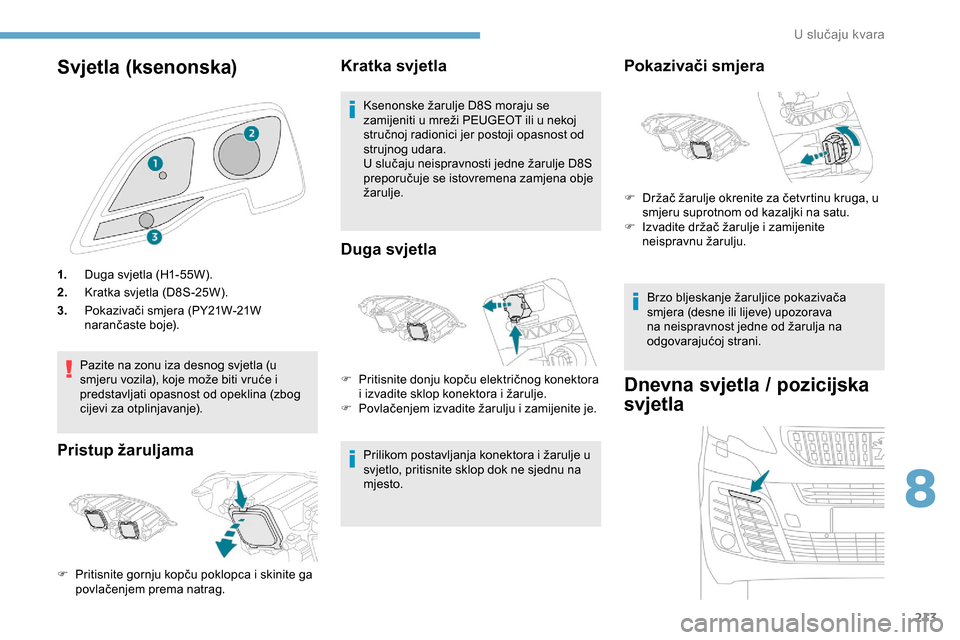

Svjetla (ksenonska)
1.Duga svjetla (H1-55W).
2. Kratka svjetla (D8S-25W).
3. Pokazivači smjera (PY21W-21W
narančaste boje).
Pazite na zonu iza desnog svjetla (u
smjeru vozila), koje može biti vruće i
predstavljati opasnost od opeklina (zbog
cijevi za otplinjavanje).
Pristup žaruljama Kratka svjetla
Ksenonske žarulje D8S moraju se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici jer postoji opasnost od
strujnog udara.
U slučaju neispravnosti jedne žarulje D8S
preporučuje se istovremena zamjena obje
žarulje.
Duga svjetla
Prilikom postavljanja konektora i žarulje u
svjetlo, pritisnite sklop dok ne sjednu na
mjesto.
F

P

ritisnite gornju kopču poklopca i skinite ga
povlačenjem prema natrag. F

P
ritisnite donju kopču električnog konektora
i izvadite sklop konektora i žarulje.
F

P
ovlačenjem izvadite žarulju i zamijenite je.
Pokazivači smjera
Brzo bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
Dnevna svjetla / pozicijska
svjetla
F Držač žarulje okrenite za četvrtinu kruga, u
smjeru suprotnom od kazaljki na satu.
F

I
zvadite držač žarulje i zamijenite
neispravnu žarulju.
8
U slučaju kvara

214

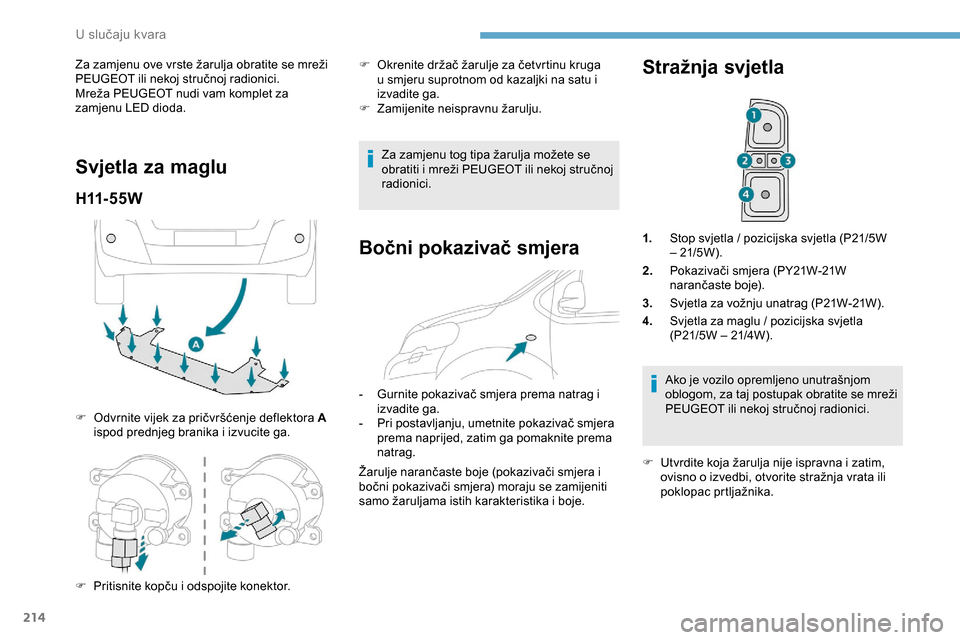

Za zamjenu ove vrste žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu LED dioda.
Svjetla za maglu
H11- 5 5 W
F Odvrnite vijek za pričvršćenje deflektora A ispod prednjeg branika i izvucite ga. F

O
krenite držač žarulje za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu i
izvadite ga.
F
Z
amijenite neispravnu žarulju.
Za zamjenu tog tipa žarulja možete se
obratiti i mreži PEUGEOT ili nekoj stručnoj
radionici.
Bočni pokazivač smjera
- Gurnite pokazivač smjera prema natrag i izvadite ga.
-

P
ri postavljanju, umetnite pokazivač smjera
prema naprijed, zatim ga pomaknite prema
natrag.
Žarulje narančaste boje (pokazivači smjera i
bočni pokazivači smjera) moraju se zamijeniti
samo žaruljama istih karakteristika i boje.
Stražnja svjetla
1. Stop svjetla / pozicijska svjetla (P21/5W
– 21/5W).
2. Pokazivači smjera (PY21W-21W
narančaste boje).
3. Svjetla za vožnju unatrag (P21W-21W).
4. Svjetla za maglu / pozicijska svjetla
(P21/5W – 21/4W).
Ako je vozilo opremljeno unutrašnjom
oblogom, za taj postupak obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
F

U
tvrdite koja žarulja nije ispravna i zatim,
ovisno o izvedbi, otvorite stražnja vrata ili
poklopac prtljažnika.
F

P

ritisnite kopču i odspojite konektor.
U slučaju kvara

215

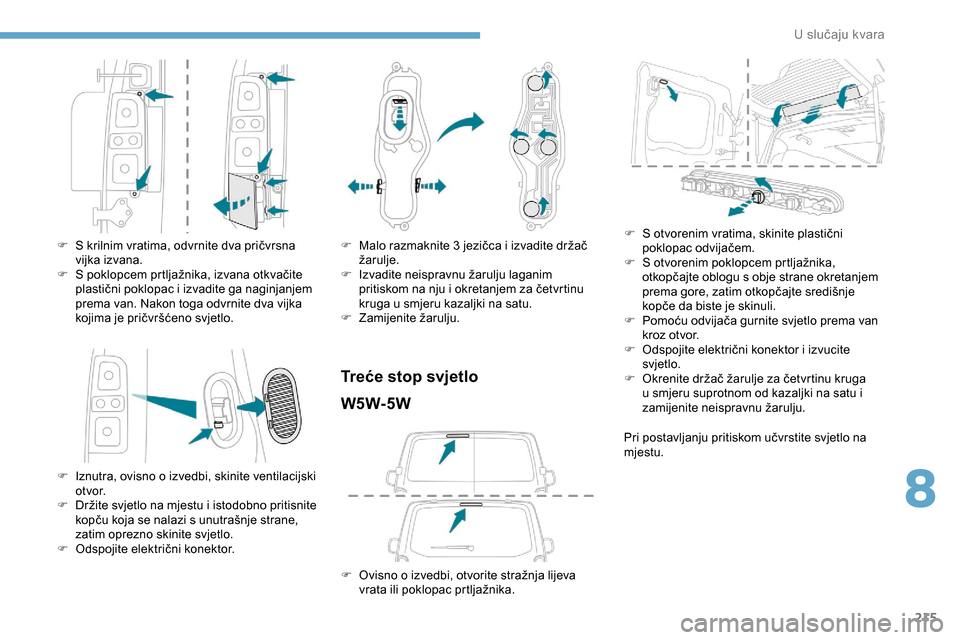

F S krilnim vratima, odvrnite dva pričvrsna vijka izvana.
F

S p
oklopcem prtljažnika, izvana otkvačite
plastični poklopac i izvadite ga naginjanjem
prema van. Nakon toga odvrnite dva vijka
kojima je pričvršćeno svjetlo.
F

I
znutra, ovisno o izvedbi, skinite ventilacijski
o t vo r.
F

D
ržite svjetlo na mjestu i istodobno pritisnite
kopču koja se nalazi s unutrašnje strane,
zatim oprezno skinite svjetlo.
F

O
dspojite električni konektor. F
M alo razmaknite 3 jezičca i izvadite držač
žarulje.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
Treće stop svjetloW5W-5W
F Ovisno o izvedbi, otvorite stražnja lijeva vrata ili poklopac prtljažnika. F

S o
tvorenim vratima, skinite plastični
poklopac odvijačem.
F
S o
tvorenim poklopcem prtljažnika,
otkopčajte oblogu s obje strane okretanjem
prema gore, zatim otkopčajte središnje
kopče da biste je skinuli.
F
P
omoću odvijača gurnite svjetlo prema van
kroz otvor.
F
O
dspojite električni konektor i izvucite
svjetlo.
F
O
krenite držač žarulje za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu i
zamijenite neispravnu žarulju.
Pri postavljanju pritiskom učvrstite svjetlo na
mjestu.
8
8VOX

216

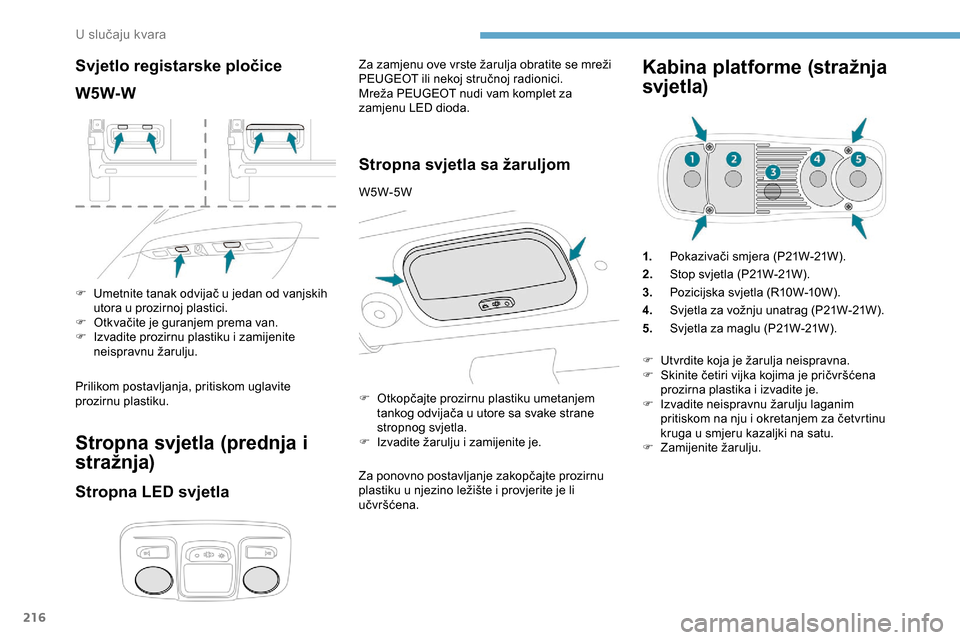

Svjetlo registarske pločice
W5W-W
F Umetnite tanak odvijač u jedan od vanjskih utora u prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

I
zvadite prozirnu plastiku i zamijenite
neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Stropna svjetla (prednja i
stražnja)
Stropna LED svjetla
Za zamjenu ove vrste žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mreža PEUGEOT nudi vam komplet za
zamjenu LED dioda.
Stropna svjetla sa žaruljom
W5W-5W
Za ponovno postavljanje zakopčajte prozirnu
plastiku u njezino ležište i provjerite je li
učvršćena.
Kabina platforme (stražnja
svjetla)
1. Pokazivači smjera (P21W-21W).
2. Stop svjetla (P21W-21W).
3. Pozicijska svjetla (R10W-10W).
4. Svjetla za vožnju unatrag (P21W-21W).
5. Svjetla za maglu (P21W-21W).
F

O

tkopčajte prozirnu plastiku umetanjem
tankog odvijača u utore sa svake strane
stropnog svjetla.
F

I

zvadite žarulju i zamijenite je. F

U
tvrdite koja je žarulja neispravna.
F

S
kinite četiri vijka kojima je pričvršćena
prozirna plastika i izvadite je.
F

I
zvadite neispravnu žarulju laganim
pritiskom na nju i okretanjem za četvrtinu
kruga u smjeru kazaljki na satu.
F

Z
amijenite žarulju.
U slučaju kvara

217

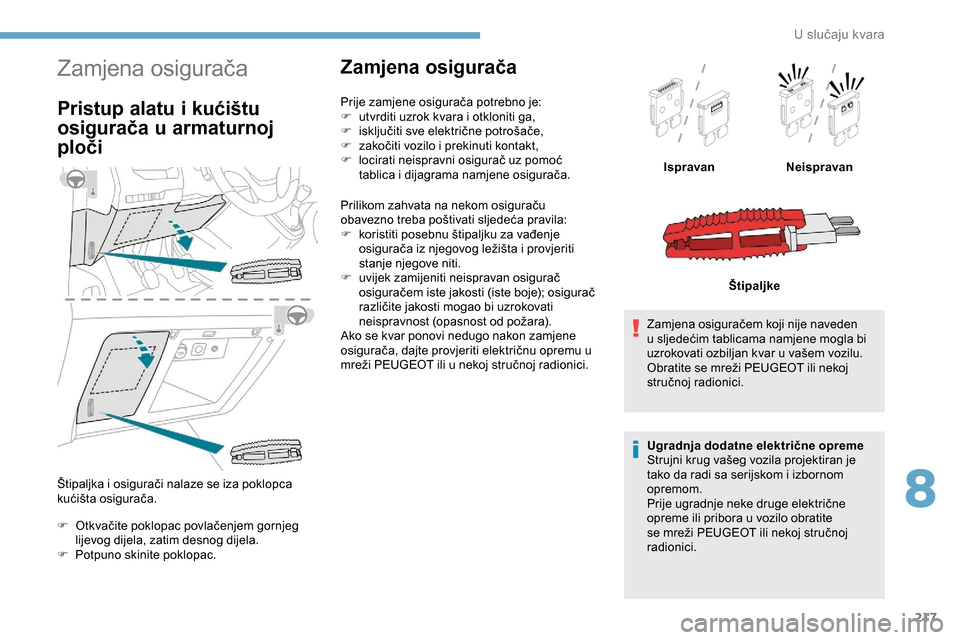

Zamjena osigurača
Pristup alatu i kućištu
osigurača u armaturnoj
ploči
Štipaljka i osigurači nalaze se iza poklopca
kućišta osigurača.
F
O
tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P
otpuno skinite poklopac.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

l
ocirati neispravni osigurač uz pomoć
tablica i dijagrama namjene osigurača.
Prilikom zahvata na nekom osiguraču
obavezno treba poštivati sljedeća pravila:
F

k
oristiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove niti.
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici. Zamjena osiguračem koji nije naveden
u sljedećim tablicama namjene mogla bi
uzrokovati ozbiljan kvar u vašem vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora u vozilo obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.Ispravan
Neispravan
Štipaljke
8
U slučaju kvara

218

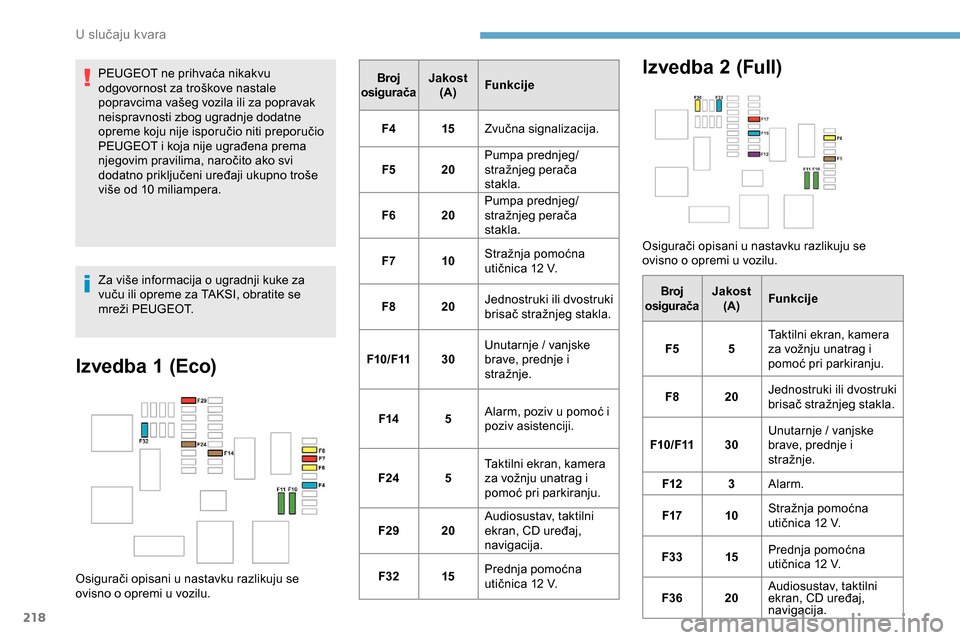

PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne
opreme koju nije isporučio niti preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10 miliampera.
Za više informacija o ugradnji kuke za
vuču ili opreme za TAKSI, obratite se
mreži PEUGEOT.
Izvedba 1 (Eco)
Osigurači opisani u nastavku razlikuju se
ovisno o opremi u vozilu.Broj
osigurača Jakost
(A) Funkcije
F4 15Zvučna signalizacija.
F5 20Pumpa prednjeg/
stražnjeg perača
stakla.
F6 20Pumpa prednjeg/
stražnjeg perača
stakla.
F7 10Stražnja pomoćna
utičnica 12 V.
F8 20Jednostruki ili dvostruki
brisač stražnjeg stakla.
F10/F11 30Unutarnje / vanjske
brave, prednje i
stražnje.
F14 5Alarm, poziv u pomoć i
poziv asistenciji.
F24 5Taktilni ekran, kamera
za vožnju unatrag i
pomoć pri parkiranju.
F29 20Audiosustav, taktilni
ekran, CD uređaj,
navigacija.
F32 15Prednja pomoćna
utičnica 12 V.
Izvedba 2 (Full)
Osigurači opisani u nastavku razlikuju se
ovisno o opremi u vozilu.
Broj
osigurača Jakost
(A) Funkcije
F5 5Taktilni ekran, kamera
za vožnju unatrag i
pomoć pri parkiranju.
F8 20Jednostruki ili dvostruki
brisač stražnjeg stakla.
F10/F11 30Unutarnje / vanjske
brave, prednje i
stražnje.
F12 3Alarm.
F17 10Stražnja pomoćna
utičnica 12 V.
F33 15Prednja pomoćna
utičnica 12 V.
F36 20Audiosustav, taktilni
ekran, CD uređaj,
navigacija.
U slučaju kvara
