Peugeot Partner 2019 Ägarmanual (in Swedish)

PEUGEOTTOTAL-teamet vet hur man driver fram gränserna
för prestanda för att vinna segrar under de svåraste
förhållandena, vilket bekräftas av de tre första platserna som
uppnåddes under 2017.
För att få dessa utmärkta resultat har Peugeot Sport-
teamen valt TOTAL QUARTZ för Peugeot 3008 DKR, en
högteknologisk motorolja som skyddar motorn effektivt även
under de mest extrema förhållanden.
TOTAL QUARTZ skyddar motorn mot åldersslitage.
PEUGEOT & TOTAL
PARTNERSKAP FÖR HÖG
PRESTANDA!
TOTAL QUARTZ Ineo First är en högpresterande motorolja
som har tagits fram tillsammans av forsknings- och
utvecklingsenheterna på Peugeot och Total. Den innovativa
formulan är speciellt framtagen för motorerna i Peugeot-bilar
och minskar koldioxidutsläppen märkbart samtidigt som den
skyddar motorn från slitage.

170

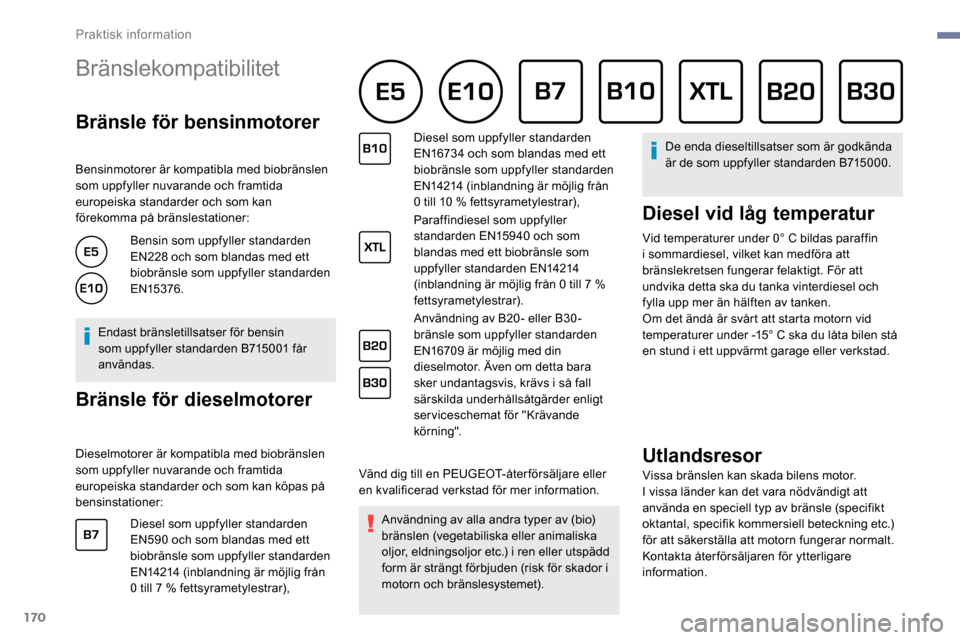

Bränslekompatibilitet
Bränsle för bensinmotorer
Bensinmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan
förekomma på bränslestationer:Bensin som uppfyller standarden
EN228 och som blandas med ett
biobränsle som uppfyller standarden
EN15376.
Endast bränsletillsatser för bensin
som uppfyller standarden B715001 får
användas.
Bränsle för dieselmotorer
Dieselmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan köpas på
bensinstationer: Diesel som uppfyller standarden
EN590 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från
0 till 7
% fettsyrametylestrar), Diesel som uppfyller standarden
EN16734 och som blandas med ett
biobränsle som uppfyller standarden
EN14214 (inblandning är möjlig från
0 till 10
% fettsyrametylestrar),
Paraffindiesel som uppfyller
standarden EN15940 och som
blandas med ett biobränsle som
uppfyller standarden EN14214
(inblandning är möjlig från 0 till 7 %
fettsyrametylestrar).
Användning av B20 - eller B30 -
bränsle som uppfyller standarden
EN16709 är möjlig med din
dieselmotor. Även om detta bara
sker undantagsvis, krävs i så fall
särskilda underhållsåtgärder enligt
serviceschemat för "Krävande
kö r ning".
Vänd dig till en PEUGEOT-åter försäljare eller
en kvalificerad verkstad för mer information. Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska
oljor, eldningsoljor etc.) i ren eller utspädd
form är strängt förbjuden (risk för skador i
motorn och bränslesystemet). De enda dieseltillsatser som är godkända
är de som uppfyller standarden B715000.
Diesel vid låg temperatur
Vid temperaturer under 0° C bildas paraffin
i s ommardiesel, vilket kan medföra att
bränslekretsen fungerar felaktigt. För att
undvika detta ska du tanka vinterdiesel och
fylla upp mer än hälften av tanken.
Om det ändå är svårt att starta motorn vid
temperaturer under -15°
C ska du låta bilen stå
en stund i ett uppvärmt garage eller verkstad.
Utlandsresor
Vissa bränslen kan skada bilens motor.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning etc.)
för att säkerställa att motorn fungerar normalt.
Kontakta återförsäljaren för ytterligare
information.
Praktisk information

171

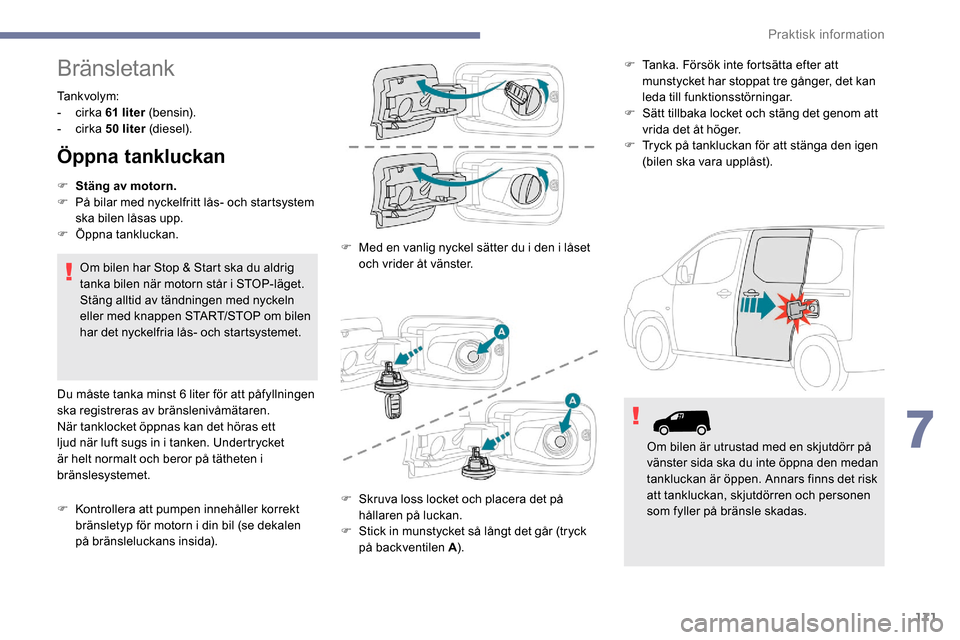

Bränsletank
Tankvolym:
- cirka 61
liter (b e n s i n).
-
cirka 50
liter (diesel).
Öppna tankluckan
F Stäng av motorn.
F P å bilar med nyckelfritt lås- och startsystem
ska bilen låsas upp.
F

Ö
ppna tankluckan.
Om bilen har Stop & Start ska du aldrig
tanka bilen när motorn står i STOP-läget.
Stäng alltid av tändningen med nyckeln
eller med knappen START/STOP om bilen
har det nyckelfria lås- och startsystemet.
Du måste tanka minst 6
liter för att påfyllningen
ska registreras av bränslenivåmätaren.
När tanklocket öppnas kan det höras ett
ljud när luft sugs in i tanken. Undertrycket
är helt normalt och beror på tätheten i
bränslesystemet.
F

K
ontrollera att pumpen innehåller korrekt
bränsletyp för motorn i din bil (se dekalen
på bränsleluckans insida). F

M
ed en vanlig nyckel sätter du i den i låset
och vrider åt vänster. F

T
anka. Försök inte fortsätta efter att
munstycket har stoppat tre gånger, det kan
leda till funktionsstörningar.
F
S
ätt tillbaka locket och stäng det genom att
vrida det åt höger.
F
T
ryck på tankluckan för att stänga den igen
(bilen ska vara upplåst).
F
S
kruva loss locket och placera det på
hållaren på luckan.
F

S
tick in munstycket så långt det går (tryck
på backventilen A ). Om bilen är utrustad med en skjutdörr på
vänster sida ska du inte öppna den medan
tankluckan är öppen. Annars finns det risk
att tankluckan, skjutdörren och personen
som fyller på bränsle skadas.
7
Praktisk information

172
/2
1 1

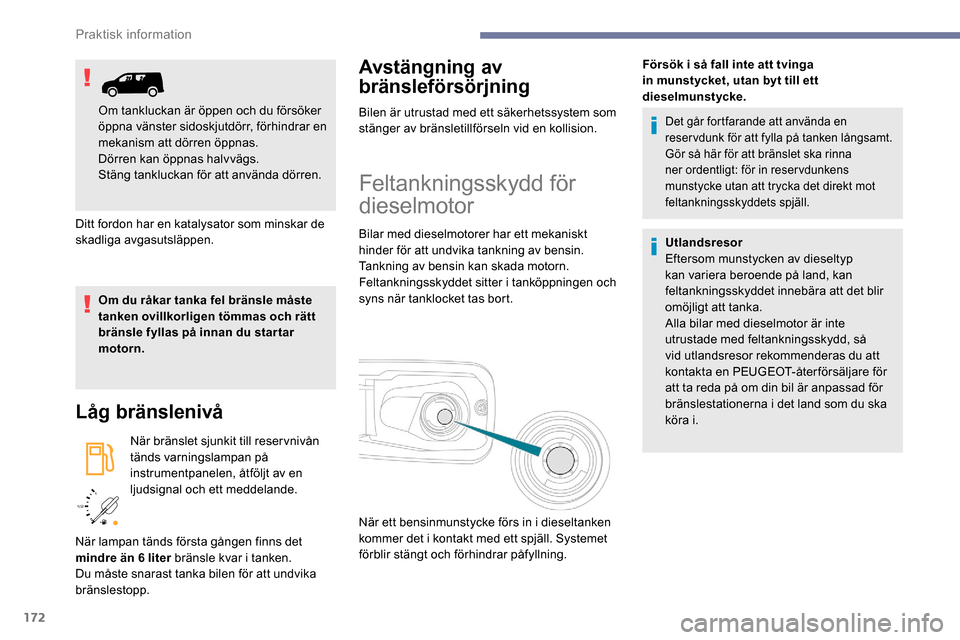

Ditt fordon har en katalysator som minskar de
skadliga avgasutsläppen.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du star tar
motorn.
Låg bränslenivå
När bränslet sjunkit till reservnivån
tänds varningslampan på
instrumentpanelen, åtföljt av en
ljudsignal och ett meddelande.
Avstängning av
bränsleförsörjning
När lampan tänds första gången finns det
mindre än 6 liter bränsle kvar i tanken.
Du måste snarast tanka bilen för att undvika
bränslestopp. Bilen är utrustad med ett säkerhetssystem som
stänger av bränsletillförseln vid en kollision.
Feltankningsskydd för
dieselmotor
Bilar med dieselmotorer har ett mekaniskt
hinder för att undvika tankning av bensin.
Tankning av bensin kan skada motorn.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Det går fortfarande att använda en
reservdunk för att fylla på tanken långsamt.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reser vdunkens
munstycke utan att trycka det direkt mot
feltankningsskyddets spjäll.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Alla bilar med dieselmotor är inte
utrustade med feltankningsskydd, så
vid utlandsresor rekommenderas du att
kontakta en PEUGEOT-åter försäljare för
att ta reda på om din bil är anpassad för
bränslestationerna i det land som du ska
köra i.
När ett bensinmunstycke förs in i dieseltanken
kommer det i kontakt med ett spjäll. Systemet
förblir stängt och förhindrar påfyllning. Försök i så fall inte att tvinga
in munstycket, utan byt till ett
dieselmunstycke.
Om tankluckan är öppen och du försöker
öppna vänster sidoskjutdörr, förhindrar en
mekanism att dörren öppnas.
Dörren kan öppnas halvvägs.
Stäng tankluckan för att använda dörren.
Praktisk information

173

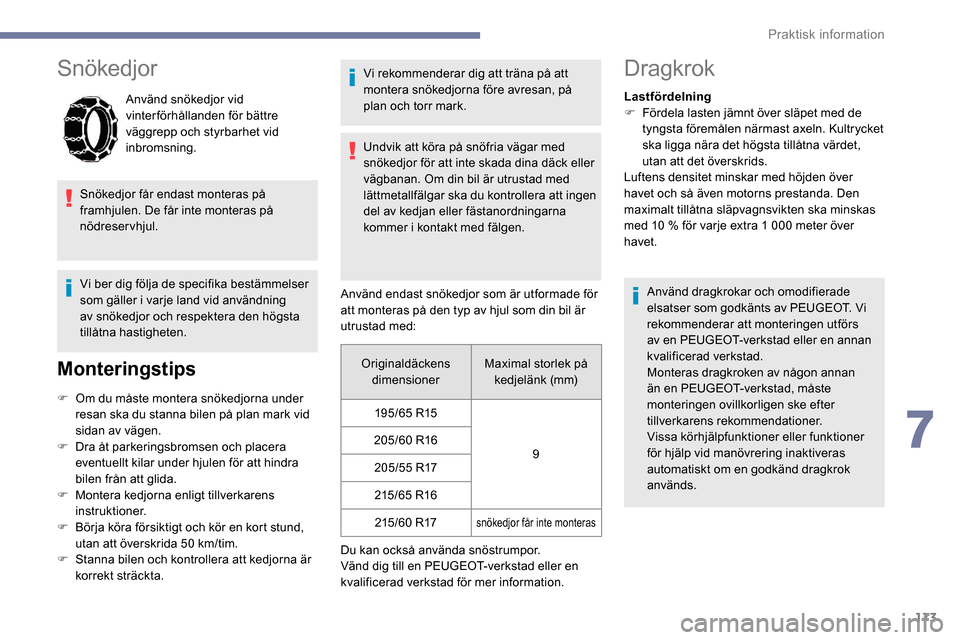

Snökedjor
Använd snökedjor vid
vinterförhållanden för bättre
väggrepp och styrbarhet vid
inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Vi ber dig följa de specifika bestämmelser
som gäller i varje land vid användning
av snökedjor och respektera den högsta
tillåtna hastigheten.
Monteringstips
F Om du måste montera snökedjorna under resan ska du stanna bilen på plan mark vid
sidan av vägen.
F

D
ra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra
bilen från att glida.
F

M
ontera kedjorna enligt tillverkarens
instruktioner.
F

B
örja köra försiktigt och kör en kort stund,
utan att överskrida 50
km/tim.
F

S
tanna bilen och kontrollera att kedjorna är
korrekt sträckta. Vi rekommenderar dig att träna på att
montera snökedjorna före avresan, på
plan och torr mark.
Undvik att köra på snöfria vägar med
snökedjor för att inte skada dina däck eller
vägbanan. Om din bil är utrustad med
lättmetallfälgar ska du kontrollera att ingen
del av kedjan eller fästanordningarna
kommer i kontakt med fälgen.
Använd endast snökedjor som är utformade för
att monteras på den typ av hjul som din bil är
utrustad med: Originaldäckens dimensioner Maximal storlek på
kedjelänk (mm)
195/65 R15
9
205/60 R16
205/55 R17 215/65 R16215/60 R17
snökedjor får inte monteras
Du kan också använda snöstrumpor.
Vänd dig till en PEUGEOT-verkstad eller en
kvalificerad verkstad för mer information.
Dragkrok
Lastfördelning
F F ördela lasten jämnt över släpet med de
tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet,
utan att det överskrids.
Luftens densitet minskar med höjden över
havet och så även motorns prestanda. Den
maximalt tillåtna släpvagnsvikten ska minskas
med 10
% för varje extra 1 000 meter över
havet.
Använd dragkrokar och omodifierade
elsatser som godkänts av PEUGEOT. Vi
rekommenderar att monteringen utförs
av en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Monteras dragkroken av någon annan
än en PEUGEOT-verkstad, måste
monteringen ovillkorligen ske efter
tillverkarens rekommendationer.
Vissa körhjälpfunktioner eller funktioner
för hjälp vid manövrering inaktiveras
automatiskt om en godkänd dragkrok
används.
7
Praktisk information

174

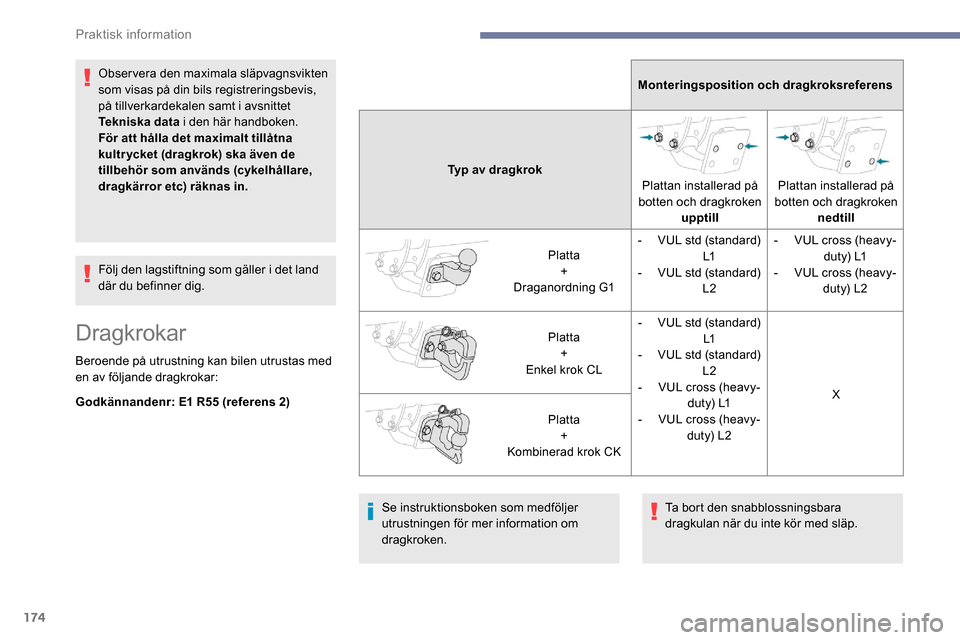

Observera den maximala släpvagnsvikten
som visas på din bils registreringsbevis,
på tillverkardekalen samt i avsnittet
Tekniska data i den här handboken.
För att hålla det maximalt tillåtna
kultr ycket (dragkrok) ska även de
tillbehör som används (cykelhållare,
dragkärror etc) räknas in.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Dragkrokar
Beroende på utrustning kan bilen utrustas med
en av följande dragkrokar: Monteringsposition och dragkroksreferens
Typ av dragkrok Plattan installerad på
botten och dragkroken upptill Plattan installerad på
botten och dragkroken nedtill
Platta +
Draganordning G1 -
V
UL std (standard)
L1
-
V
UL std (standard)
L2 -
V
UL cross (heavy-
duty) L1
-
V
UL cross (heavy-
duty) L2
Platta +
Enkel krok CL -

V
UL std (standard)
L1
- V UL std (standard)
L2
-

V
UL cross (heavy-duty) L1
-

V
UL cross (heavy-duty) L2 X
Platta +
Kombinerad krok CK
Godkännandenr: E1 R55 (referens 2)
Se instruktionsboken som medföljer
utrustningen för mer information om
dragkroken.Ta bort den snabblossningsbara
dragkulan när du inte kör med släp.
Praktisk information

175
ON
ON
ON

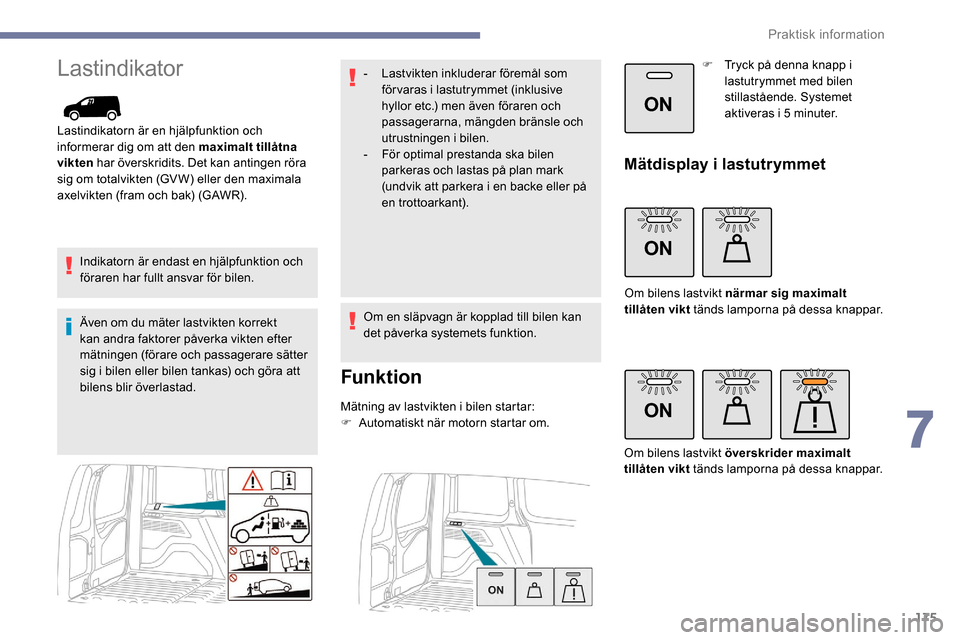

Lastindikator
Lastindikatorn är en hjälpfunktion och
informerar dig om att den maximalt tillåtna
vikten har överskridits. Det kan antingen röra
sig om totalvikten (GV W) eller den maximala
axelvikten (fram och bak) (GAWR).
Indikatorn är endast en hjälpfunktion och
föraren har fullt ansvar för bilen.
Även om du mäter lastvikten korrekt
kan andra faktorer påverka vikten efter
mätningen (förare och passagerare sätter
sig i bilen eller bilen tankas) och göra att
bilens blir överlastad. -

L
astvikten inkluderar föremål som
förvaras i lastutrymmet (inklusive
hyllor etc.) men även föraren och
passagerarna, mängden bränsle och
utrustningen i bilen.
-

F
ör optimal prestanda ska bilen
parkeras och lastas på plan mark
(undvik att parkera i en backe eller på
en trottoarkant).
Om en släpvagn är kopplad till bilen kan
det påverka systemets funktion.
Funktion
Mätning av lastvikten i bilen startar:
F A utomatiskt när motorn startar om. F

T
ryck på denna knapp i
lastutrymmet med bilen
stillastående. Systemet
aktiveras i 5 minuter.
Mätdisplay i lastutrymmet
Om bilens lastvikt närmar sig maximalt
tillåten vikt
tänds lamporna på dessa knappar.
Om bilens lastvikt överskrider maximalt
tillåten vikt tänds lamporna på dessa knappar.
7
Praktisk information

176
ON

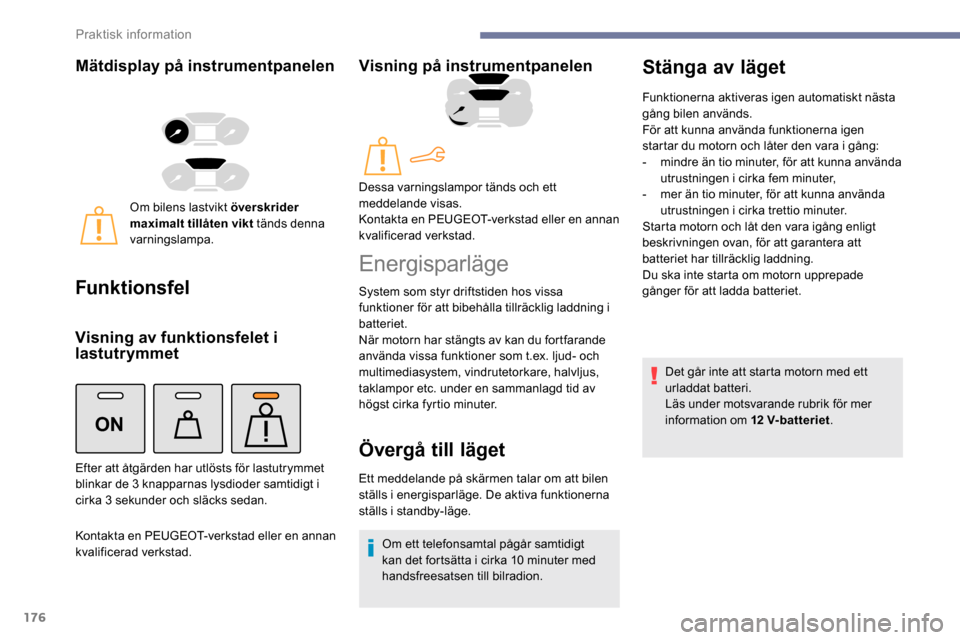

Mätdisplay på instrumentpanelen
Om bilens lastvikt överskrider
maximalt tillåten vikt tänds denna
varningslampa.
Funktionsfel
Visning av funktionsfelet i
lastutrymmet
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Visning på instrumentpanelen
Efter att åtgärden har utlösts för lastutrymmet
blinkar de 3 knapparnas lysdioder samtidigt i
cirka 3
sekunder och släcks sedan. Dessa varningslampor tänds och ett
meddelande visas.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Energisparläge
System som styr driftstiden hos vissa
funktioner för att bibehålla tillräcklig laddning i
batteriet.
När motorn har stängts av kan du fortfarande
använda vissa funktioner som t.ex.
ljud- och
multimediasystem, vindrutetorkare, halvljus,
taklampor etc. under en sammanlagd tid av
högst cirka fyrtio minuter.
Övergå till läget
Ett meddelande på skärmen talar om att bilen
ställs i energisparläge. De aktiva funktionerna
ställs i standby-läge.
Om ett telefonsamtal pågår samtidigt
kan det fortsätta i cirka 10
minuter med
handsfreesatsen till bilradion.
Stänga av läget
Funktionerna aktiveras igen automatiskt nästa
gång bilen används.
För att kunna använda funktionerna igen
startar du motorn och låter den vara i gång:
-

m
indre än tio minuter, för att kunna använda
utrustningen i cirka fem minuter,
-

m
er än tio minuter, för att kunna använda
utrustningen i cirka trettio minuter.
Starta motorn och låt den vara igång enligt
beskrivningen ovan, för att garantera att
batteriet har tillräcklig laddning.
Du ska inte starta om motorn upprepade
gånger för att ladda batteriet.
Det går inte att starta motorn med ett
urladdat batteri.
Läs under motsvarande rubrik för mer
information om 12


V-batteriet.
Praktisk information

177

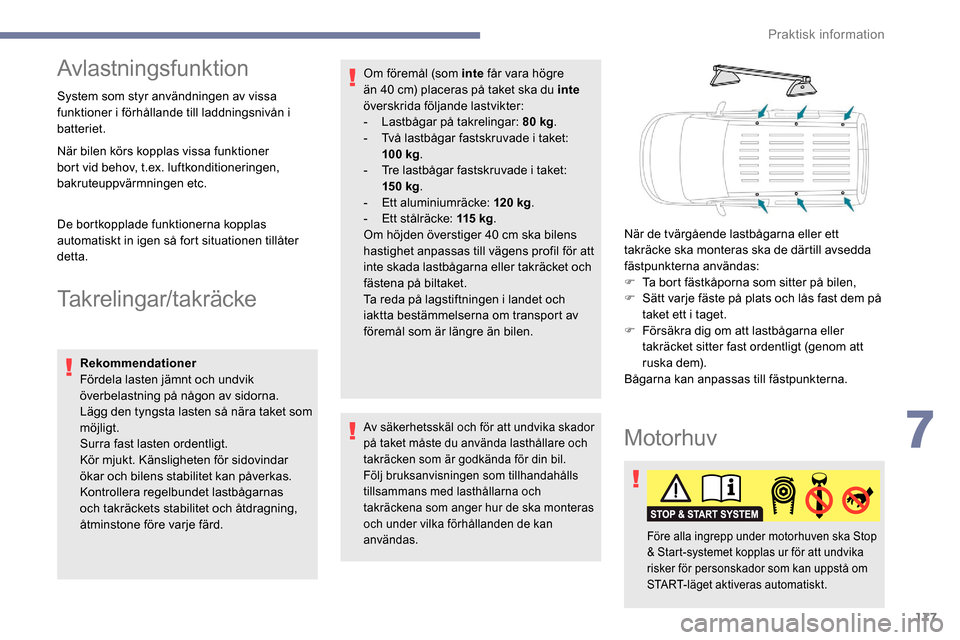

Avlastningsfunktion
System som styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner
bort vid behov, t.ex. luftkonditioneringen,
bakruteuppvärmningen etc.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar
ökar och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Av säkerhetsskäl och för att undvika skador
på taket måste du använda lasthållare och
takräcken som är godkända för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och
takräckena som anger hur de ska monteras
och under vilka förhållanden de kan
användas.
Om föremål (som inte får vara högre
än 40 cm) placeras på taket ska du inte
överskrida följande lastvikter:
-
L

astbågar på takrelingar: 80 kg.
-

T
vå lastbågar fastskruvade i taket:
100


kg.
-

T
re lastbågar fastskruvade i taket:
15 0


kg.
-

E
tt aluminiumräcke: 120

kg.
-

E
tt stålräcke: 115

k g.
Om höjden överstiger 40
cm ska bilens
hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Ta reda på lagstiftningen i landet och
iaktta bestämmelserna om transport av
föremål som är längre än bilen. När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
F

T
a bort fästkåporna som sitter på bilen,
F

S
ätt varje fäste på plats och lås fast dem på
taket ett i taget.
F

F
örsäkra dig om att lastbågarna eller
takräcket sitter fast ordentligt (genom att
ruska dem).
Bågarna kan anpassas till fästpunkterna.
Motorhuv
Före alla ingrepp under motorhuven ska Stop
& Start-systemet kopplas ur för att undvika
risker för personskador som kan uppstå om
START-läget aktiveras automatiskt.
7
Praktisk information

178
Motorer
Bensin
Diesel
Det invändiga reglagets placering
förhindrar öppning så länge vänster
framdörr är stängd.
Var försiktig när du hanterar det utvändiga
reglaget och stöttan om motorn är varm (risk
för brännskada) och använd det skyddade
området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
Öppna
F Öppna vänstra framdörren.F
D
ra i handtaget nedtill i dörröppningen mot
dig.
F
L
yft reglaget och lyft upp huven.
F
T
a loss staget
från dess fäste
och placera det i
stödpunkten så att
motorhuven hålls
öppen.
Stänga
F Ta ut stöttan ur stödpunkten.
F T ryck fast stöttan i sitt fäste.
F

S
änk ned motorhuven och släpp den i slutet
av rörelsen.
F

D
ra i motorhuven för att kontrollera att den
är ordentligt låst.
På grund av den elektriska utrustning som
finns i motorrummet rekommenderar vi dig
att i möjligaste mån undvika att utsätta det
för vatten (regn, tvättning etc.). Motorerna är exempel som ges som
vägledning.
Placeringarna av mätstickan och
påfyllningshålet för motorolja kan variera.
1.
Behållare för spolarvätska.
2. Behållare för kylarvätska.
3. Behållare för bromsvätska.
4. Batteri.
5. Säkringsbox.
6. Luftfilter.
7. Oljemätsticka.
8. Oljepåfyllningslock.
Praktisk information
