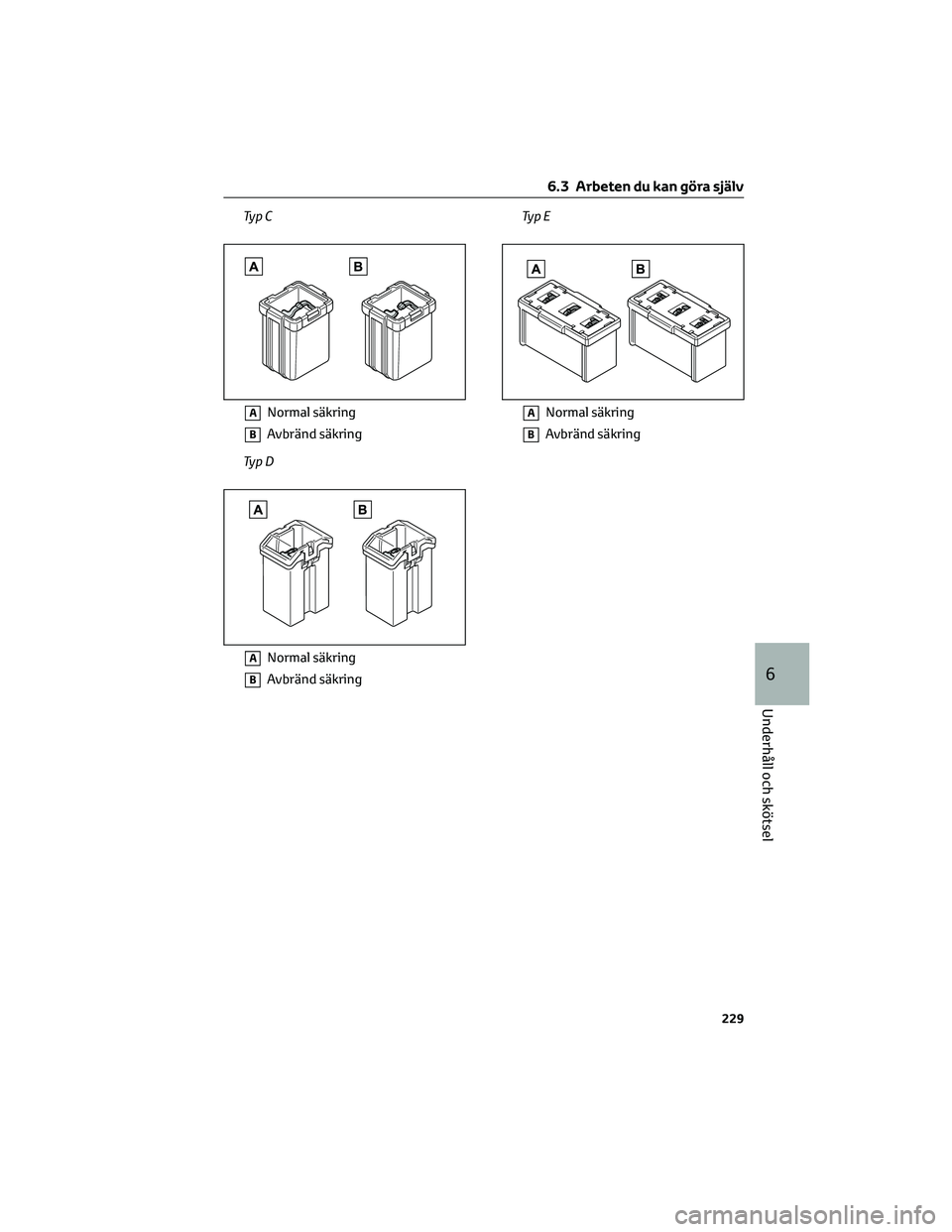

ANormal säkring
BAvbränd säkring
ANormal säkring
BAvbränd säkring
ANormal säkring
BAvbränd säkring
6.3 Arbeten du kan göra själv
229
6
Underhåll och skötsel

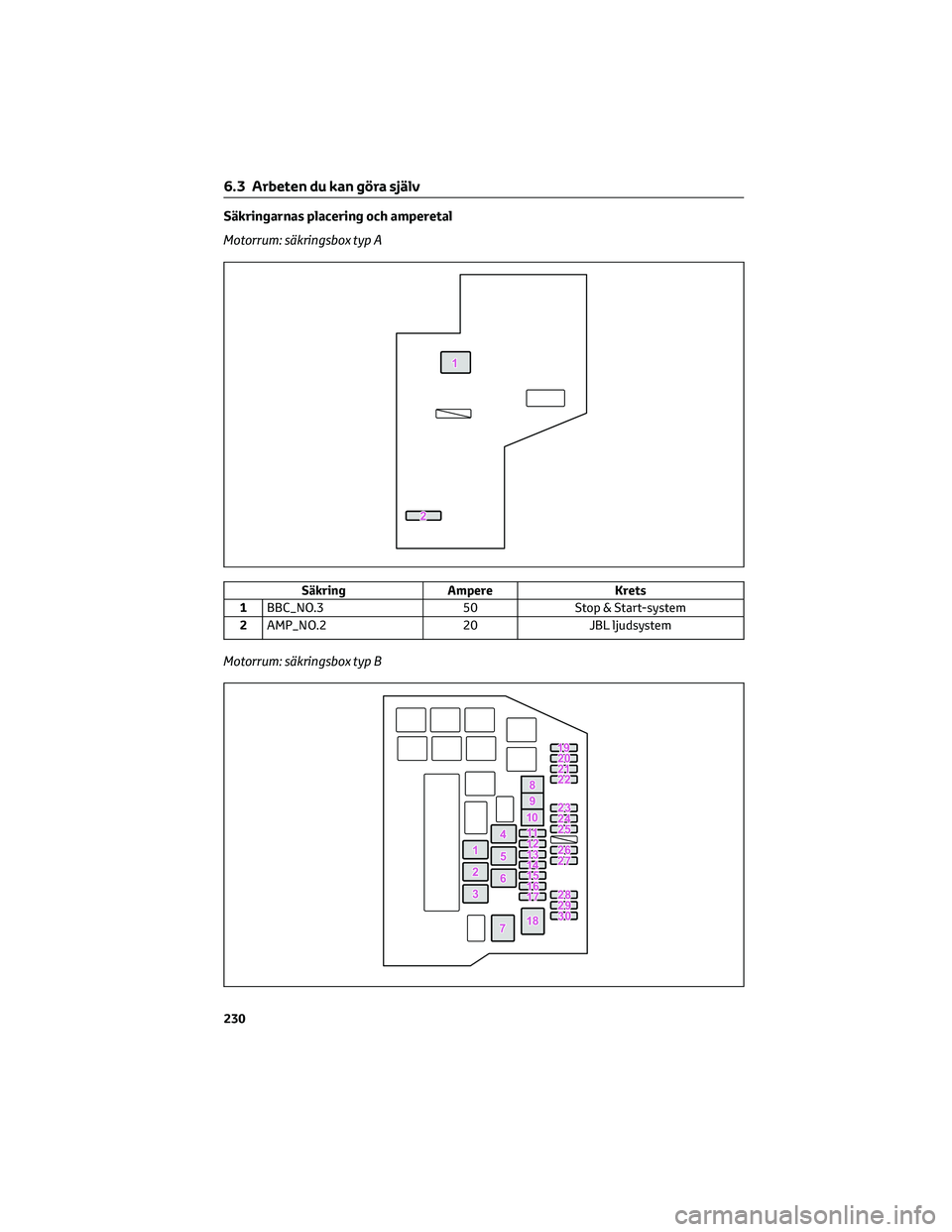

Säkringarnas placering och amperetal
Motorrum: säkringsbox typ A
Säkring Ampere Krets
1BBC_NO.3 50 Stop & Start-system
2AMP_NO.2 20 JBL ljudsystem
Motorrum: säkringsbox typ B
6.3 Arbeten du kan göra själv
230

Säkring Ampere Krets
1INP STD Nr.1-2 100P/SEAT_P, S/ROOF, DOME, OBD, ECU_
ACC, SFT_LOCK_ACC, P/OUTLET_NO.1,
DOOR_BACK, DOOR_RL, DOOR_RR,
DOOR_F/R, DOOR_F/L, HTR (AUTO),
DOME_CUT
2INP STD Nr.1-3 80RR_WIPER, BKUP_LP, ECU_IGR_NO.2,
A/BAG_IGR, ECU_IGR_NO.3, ECU_IGR_
NO.4, ECU_IGR_NO.1, AM2, DCM, STOP,
HAZ, ECU-B_NO.2, ECU-B_NO.1, AM1
3INP STD Nr.1-1 100 PDB (IC)-system, MIR_HTR
4STD PI Nr.1 80 Kraftintegrering
5EPS 60 Elektrisk servostyrning
6SUB RB BATT 80 Stopp- och startsystem, JBL ljudsystem
7FAN NO.1 30 Elektrisk kylfläkt
8ABS Nr.1 50ABS - låsningsfria bromsar, antis-
laddsystem
9BBC NO.1 30 Stopp- och startsystem
10ABS Nr.2 30ABS - låsningsfria bromsar, antis-
laddsystem
11ST NO.1 30 Startsystem
12EFI-MAIN NO.2 20Motorns styrsystem, stopp- och start-
system
13TOWING B 20 Cykelhållarsystem
14EFI-MAIN NO.1 20Motorns styrsystem, stopp- och start-
system, kylfläkt
15HORN 10 Signalhorn
16WIPER 30 Vindrutetorkare
17D/C CUT 30 Motorns styrsystem
18BBC NO.2 30 Stopp- och startsystem
19EFI NO.3 10Motorns styrsystem, Stopp- och start-
system
20EFI NO.5 10Motorns styrsystem, Stopp- och start-
system
21ECU-IGP NO.3 10Stoppljus SW, gateway ECU, startspärr-
system ECU, Stopp- och startsystem,
sätesvärme SW
22ECU-IGP No.1 7,5 Ergonomiskt styrsystem för växellåda
23DIM RH 15 Strålkastarsystem
24BATT-S Nr.1 5 Batterisensor
25IGP MAIN 25 Spolarsystem, tändsystem
26DIM LH 15 Strålkastarsystem
27EFI NR 1 7,5Motorns styrsystem, stopp- och start-
system
28ECU-IGP NO.2 5 ECU till växlingsspärr
29INJ 7,5 IG-spole, EFI ECU
30WASHER 15 Torkarmodul
6.3 Arbeten du kan göra själv
231
6
Underhåll och skötsel

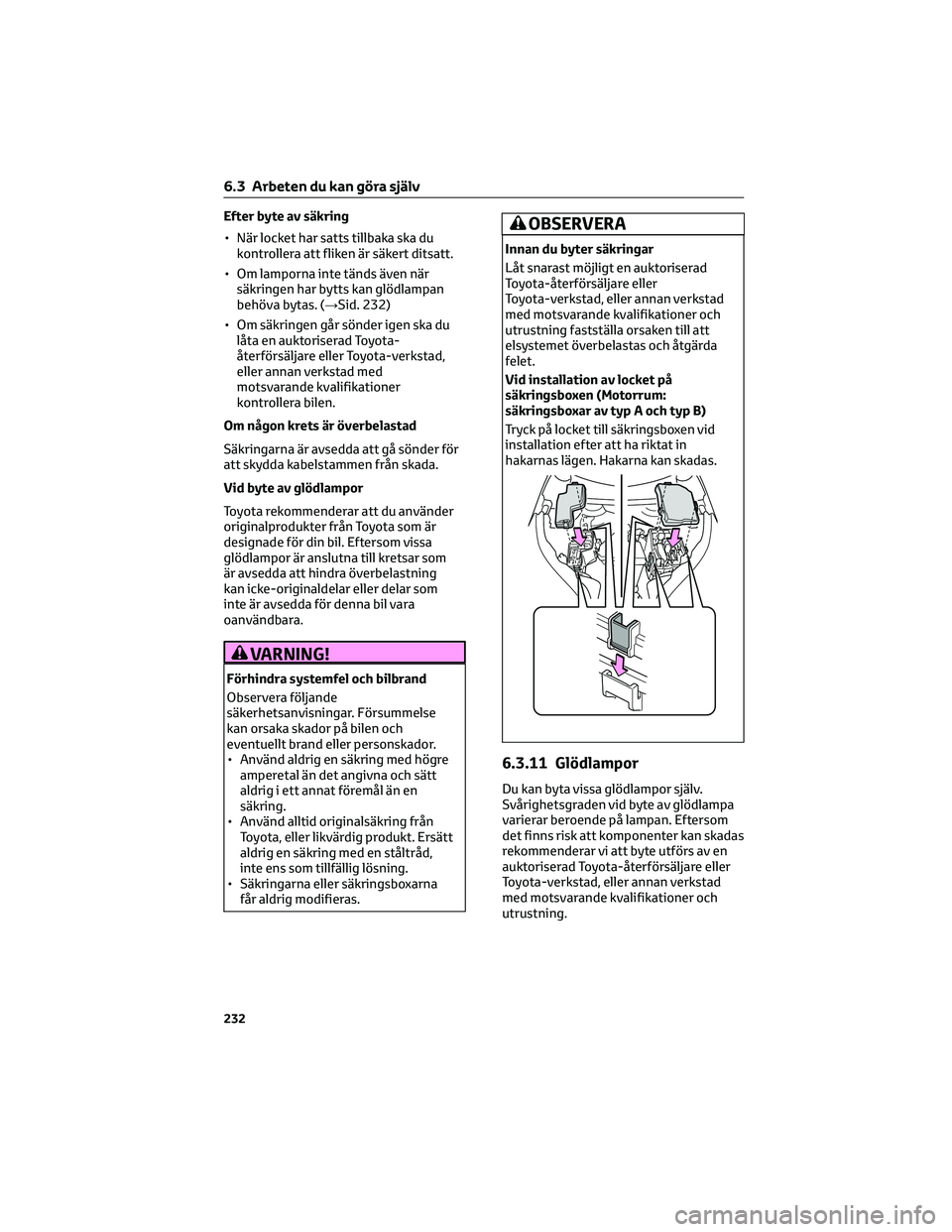

Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 232)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
Vid installation av locket på
säkringsboxen (Motorrum:
säkringsboxar av typ A och typ B)
Tryck på locket till säkringsboxen vid
installation efter att ha riktat in
hakarnas lägen. Hakarna kan skadas.
6.3.11 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
6.3 Arbeten du kan göra själv
232

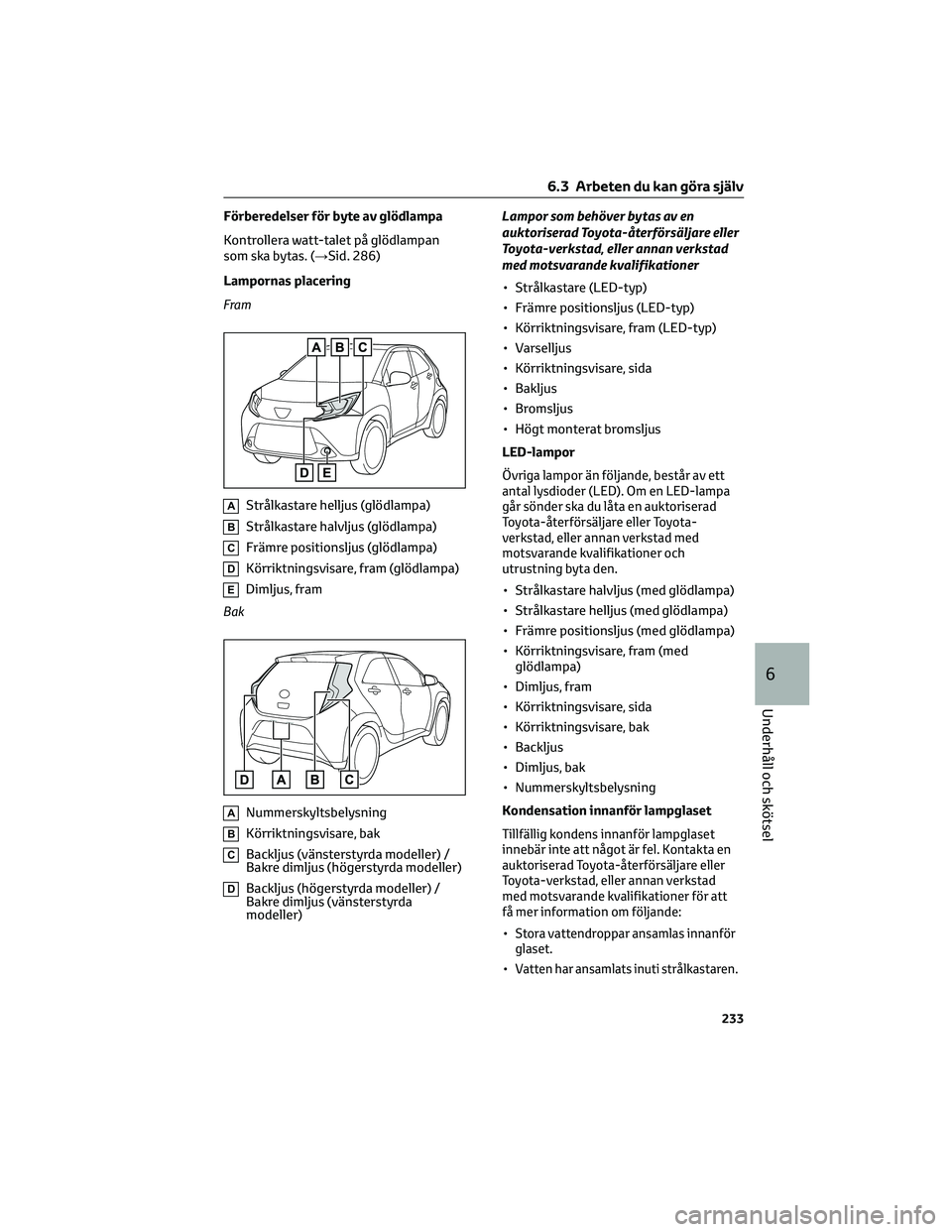

Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 286)
Lampornas placering
Fram
AStrålkastare helljus (glödlampa)
BStrålkastare halvljus (glödlampa)
CFrämre positionsljus (glödlampa)
DKörriktningsvisare, fram (glödlampa)
EDimljus, fram
Bak
ANummerskyltsbelysning
BKörriktningsvisare, bak
CBackljus (vänsterstyrda modeller) /
Bakre dimljus (högerstyrda modeller)
DBackljus (högerstyrda modeller) /
Bakre dimljus (vänsterstyrda
modeller)Lampor som behöver bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
• Strålkastare (LED-typ)
• Främre positionsljus (LED-typ)
• Körriktningsvisare, fram (LED-typ)
• Varselljus
• Körriktningsvisare, sida
• Bakljus
• Bromsljus
• Högt monterat bromsljus
LED-lampor
Övriga lampor än följande, består av ett
antal lysdioder (LED). Om en LED-lampa
går sönder ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta den.
• Strålkastare halvljus (med glödlampa)
• Strålkastare helljus (med glödlampa)
• Främre positionsljus (med glödlampa)
• Körriktningsvisare, fram (med
glödlampa)
• Dimljus, fram
• Körriktningsvisare, sida
• Körriktningsvisare, bak
• Backljus
• Dimljus, bak
• Nummerskyltsbelysning
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
•Stora vattendroppar ansamlas innanför
glaset.
•Vatten har ansamlats inuti strålkastaren.
6.3 Arbeten du kan göra själv
233
6
Underhåll och skötsel

Vid byte av glödlampor
→Sid. 232

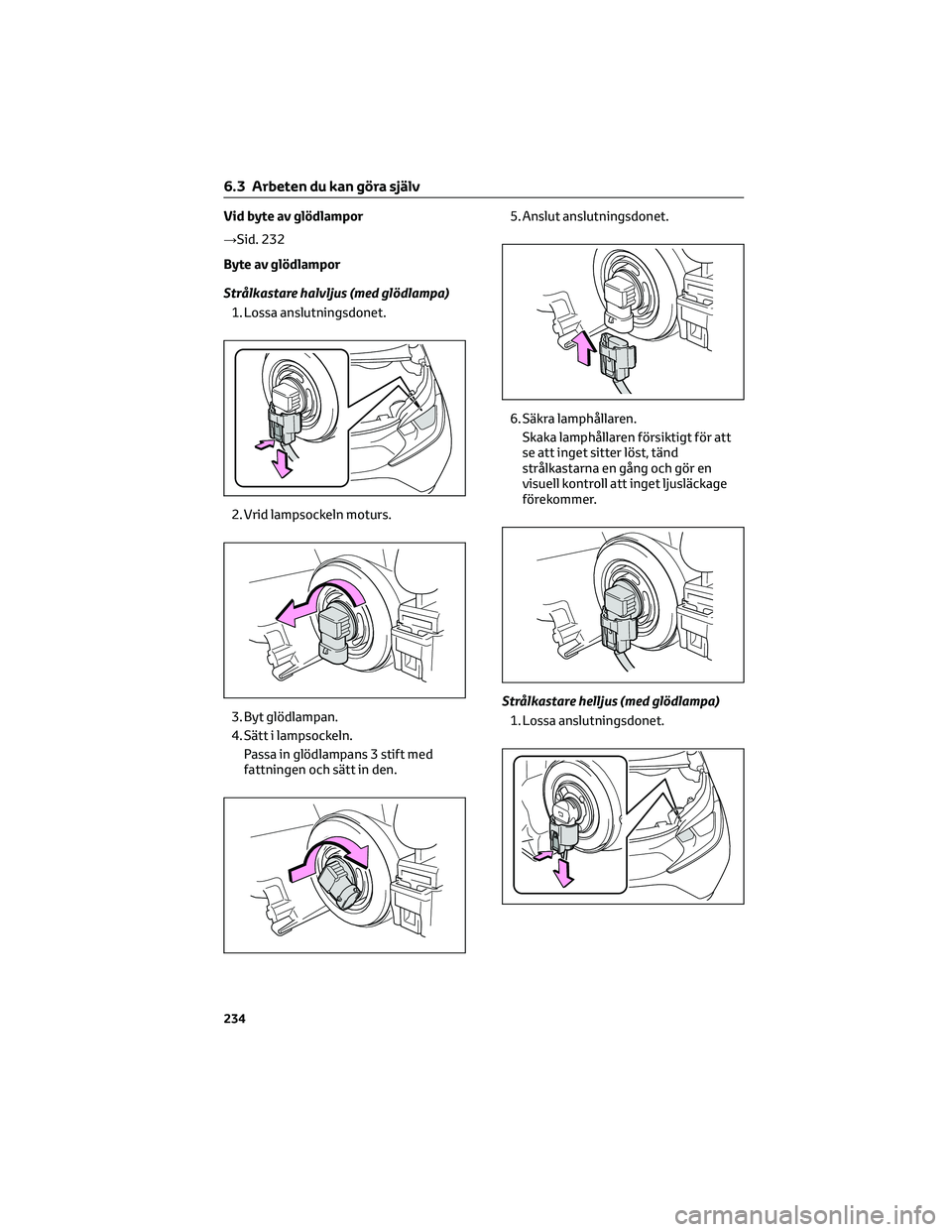

Byte av glödlampor

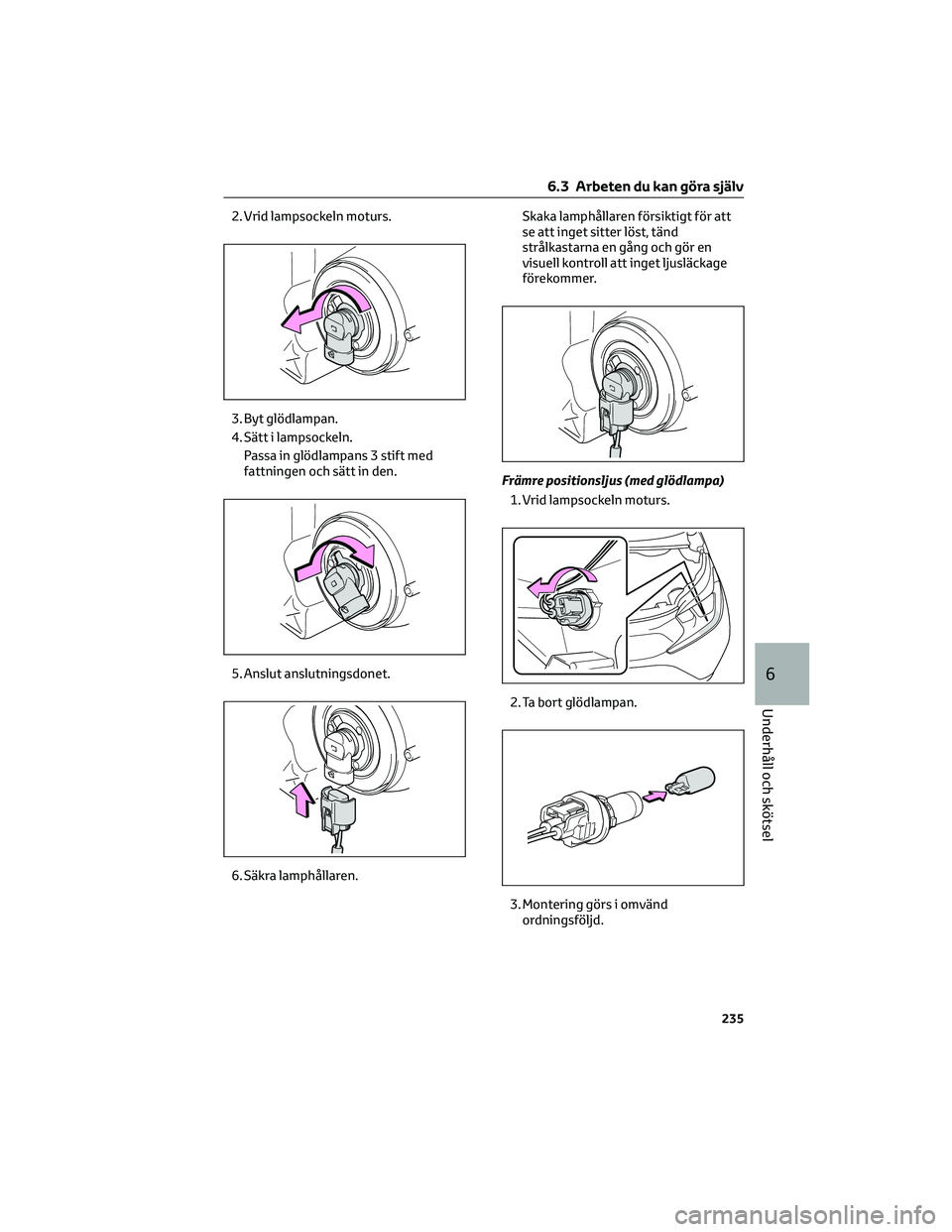

Strålkastare halvljus (med glödlampa)
1. Lossa anslutningsdonet.
2. Vrid lampsockeln moturs.
3. Byt glödlampan.
4. Sätt i lampsockeln.
Passa in glödlampans 3 stift med
fattningen och sätt in den.5. Anslut anslutningsdonet.
6. Säkra lamphållaren.
Skaka lamphållaren försiktigt för att
se att inget sitter löst, tänd
strålkastarna en gång och gör en
visuell kontroll att inget ljusläckage
förekommer.
Strålkastare helljus (med glödlampa)
1. Lossa anslutningsdonet.
6.3 Arbeten du kan göra själv
234

2. Vrid lampsockeln moturs.
3. Byt glödlampan.
4. Sätt i lampsockeln.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
5. Anslut anslutningsdonet.
6. Säkra lamphållaren.Skaka lamphållaren försiktigt för att
se att inget sitter löst, tänd
strålkastarna en gång och gör en
visuell kontroll att inget ljusläckage
förekommer.
Främre positionsljus (med glödlampa)
1. Vrid lampsockeln moturs.
2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
6.3 Arbeten du kan göra själv
235
6
Underhåll och skötsel

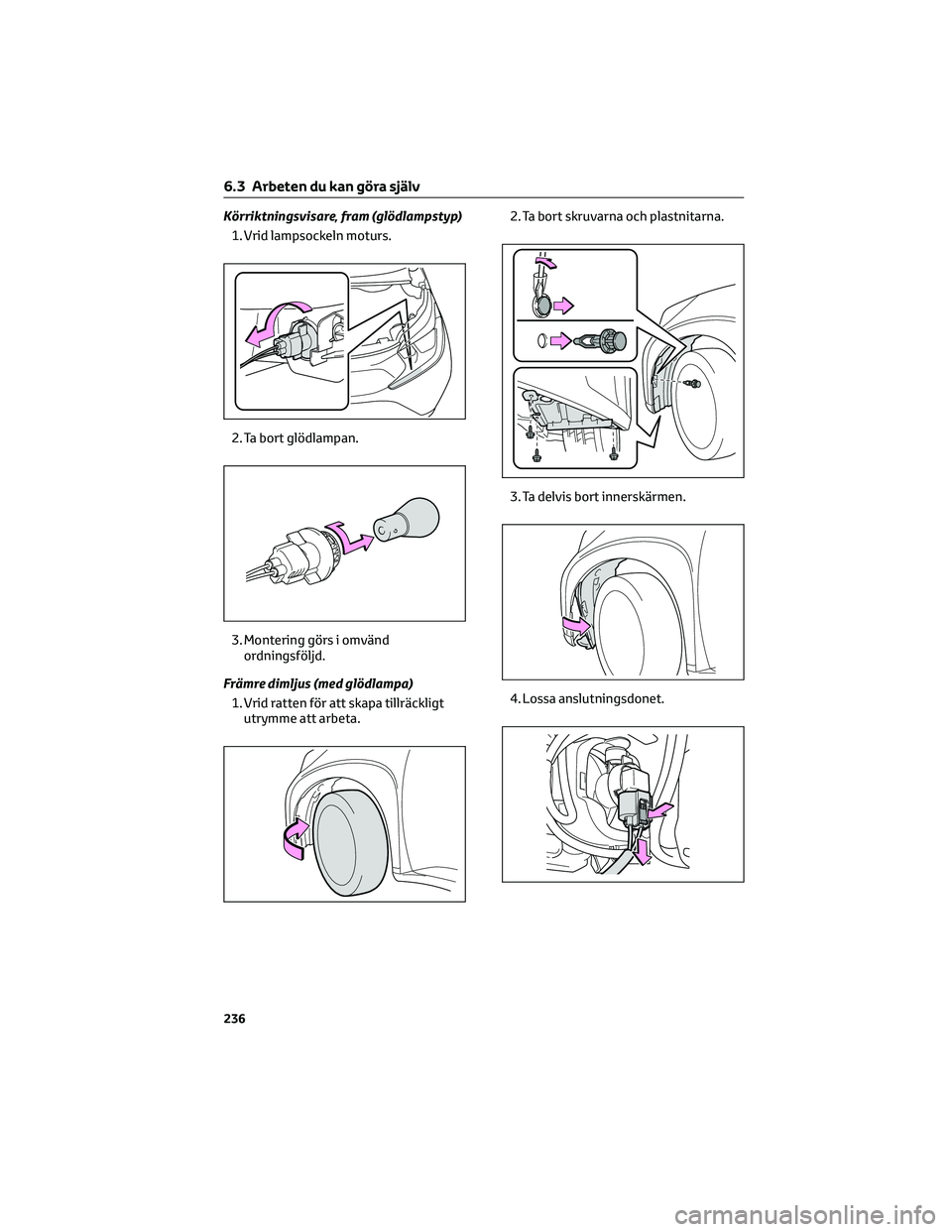

Körriktningsvisare, fram (glödlampstyp)
1. Vrid lampsockeln moturs.
2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.

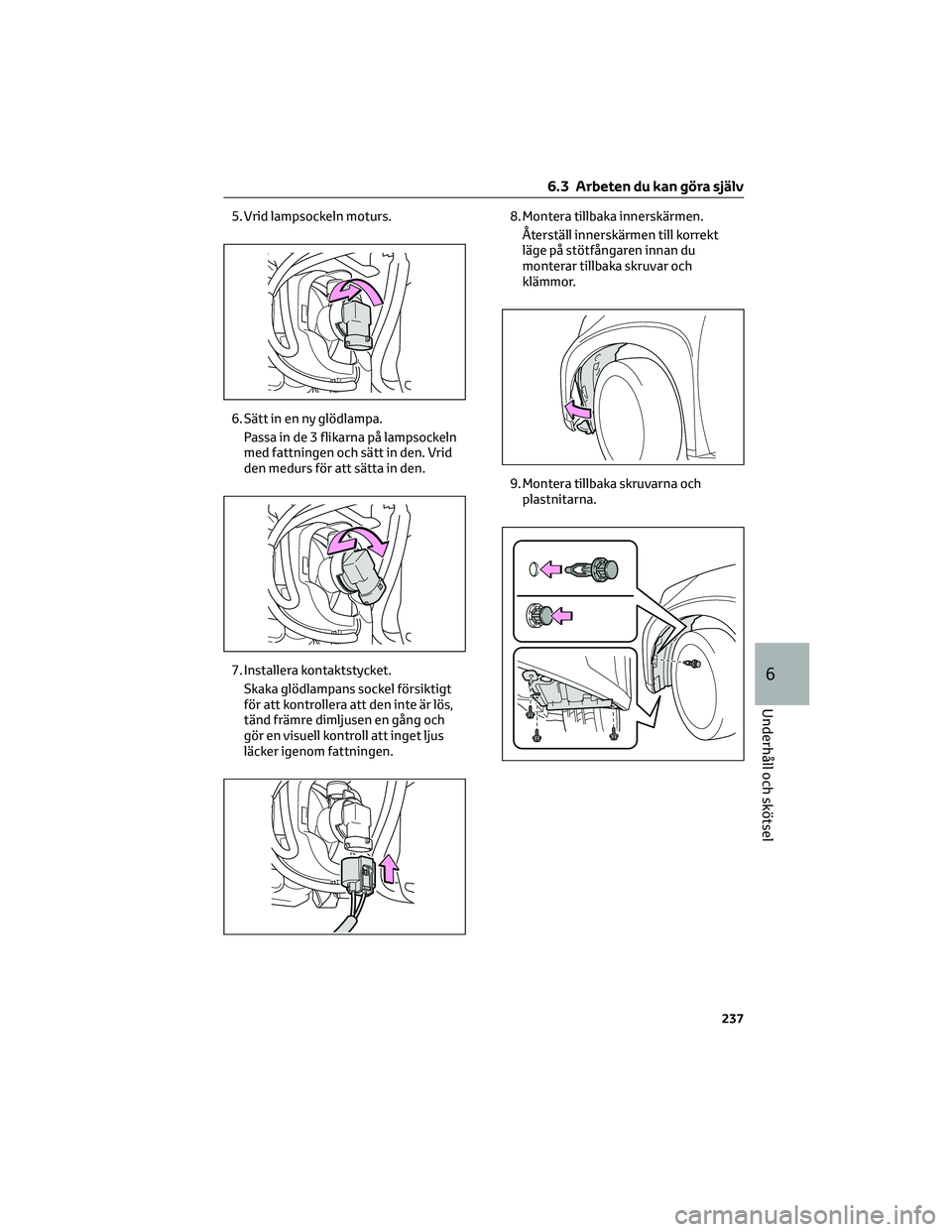

Främre dimljus (med glödlampa)
1. Vrid ratten för att skapa tillräckligt
utrymme att arbeta.2. Ta bort skruvarna och plastnitarna.
3. Ta delvis bort innerskärmen.
4. Lossa anslutningsdonet.
6.3 Arbeten du kan göra själv
236

5. Vrid lampsockeln moturs.
6. Sätt in en ny glödlampa.
Passa in de 3 flikarna på lampsockeln
med fattningen och sätt in den. Vrid
den medurs för att sätta in den.
7. Installera kontaktstycket.
Skaka glödlampans sockel försiktigt
för att kontrollera att den inte är lös,
tänd främre dimljusen en gång och
gör en visuell kontroll att inget ljus
läcker igenom fattningen.8. Montera tillbaka innerskärmen.
Återställ innerskärmen till korrekt
läge på stötfångaren innan du
monterar tillbaka skruvar och
klämmor.
9. Montera tillbaka skruvarna och
plastnitarna.
6.3 Arbeten du kan göra själv
237
6
Underhåll och skötsel

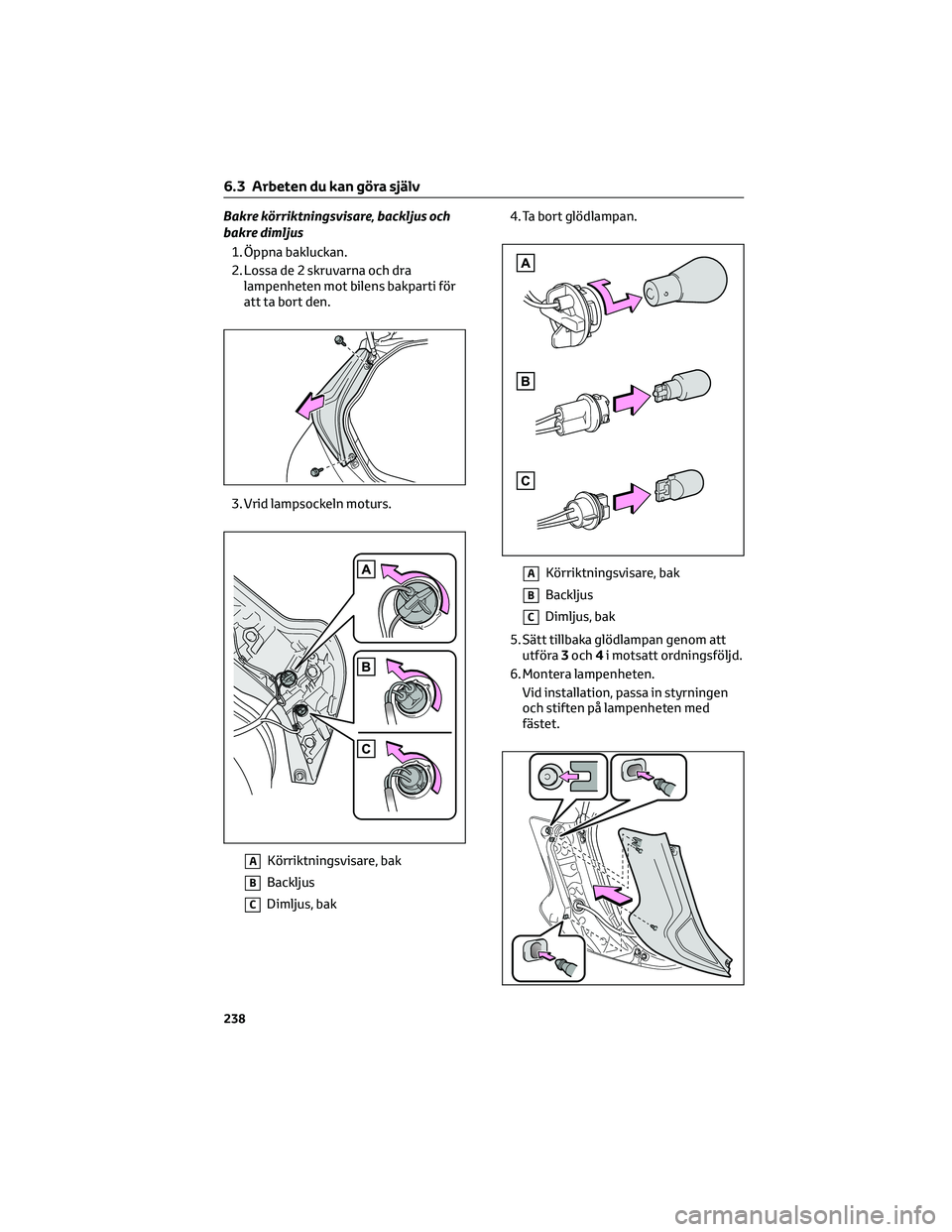

Bakre körriktningsvisare, backljus och
bakre dimljus
1. Öppna bakluckan.
2. Lossa de 2 skruvarna och dra
lampenheten mot bilens bakparti för
att ta bort den.
3. Vrid lampsockeln moturs.
AKörriktningsvisare, bak
BBackljus
CDimljus, bak4. Ta bort glödlampan.
AKörriktningsvisare, bak
BBackljus
CDimljus, bak
5. Sätt tillbaka glödlampan genom att
utföra3och4i motsatt ordningsföljd.
6. Montera lampenheten.
Vid installation, passa in styrningen
och stiften på lampenheten med
fästet.
6.3 Arbeten du kan göra själv
