2514-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
COROLLA_TMMT_EM (OM12J76M)■

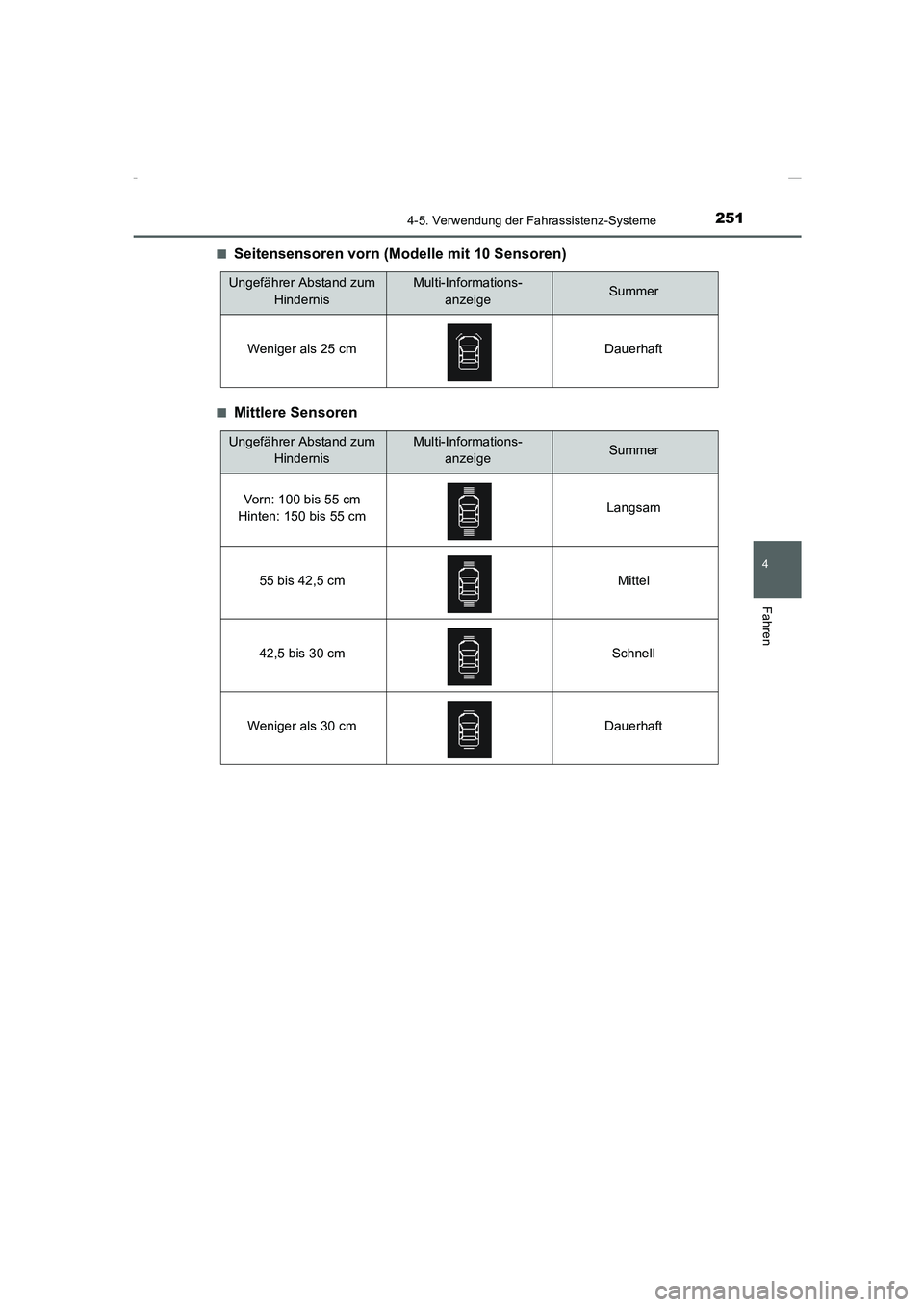

Seitensensoren vorn (Modelle mit 10 Sensoren)
■Mittlere Sensoren
Ungefährer Abstand zum
HindernisMulti-Informations-
anzeigeSummer
Weniger als 25 cm Dauerhaft
Ungefährer Abstand zum
HindernisMulti-Informations-
anzeigeSummer
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cm Langsam
55 bis 42,5 cm Mittel
42,5 bis 30 cm Schnell
Weniger als 30 cm Dauerhaft
Corolla TMMT_OM_EM_OM12J76M.book 251 ページ ２０１５年２月２日　月曜日　午後５時１０分

2524-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM (OM12J76M)

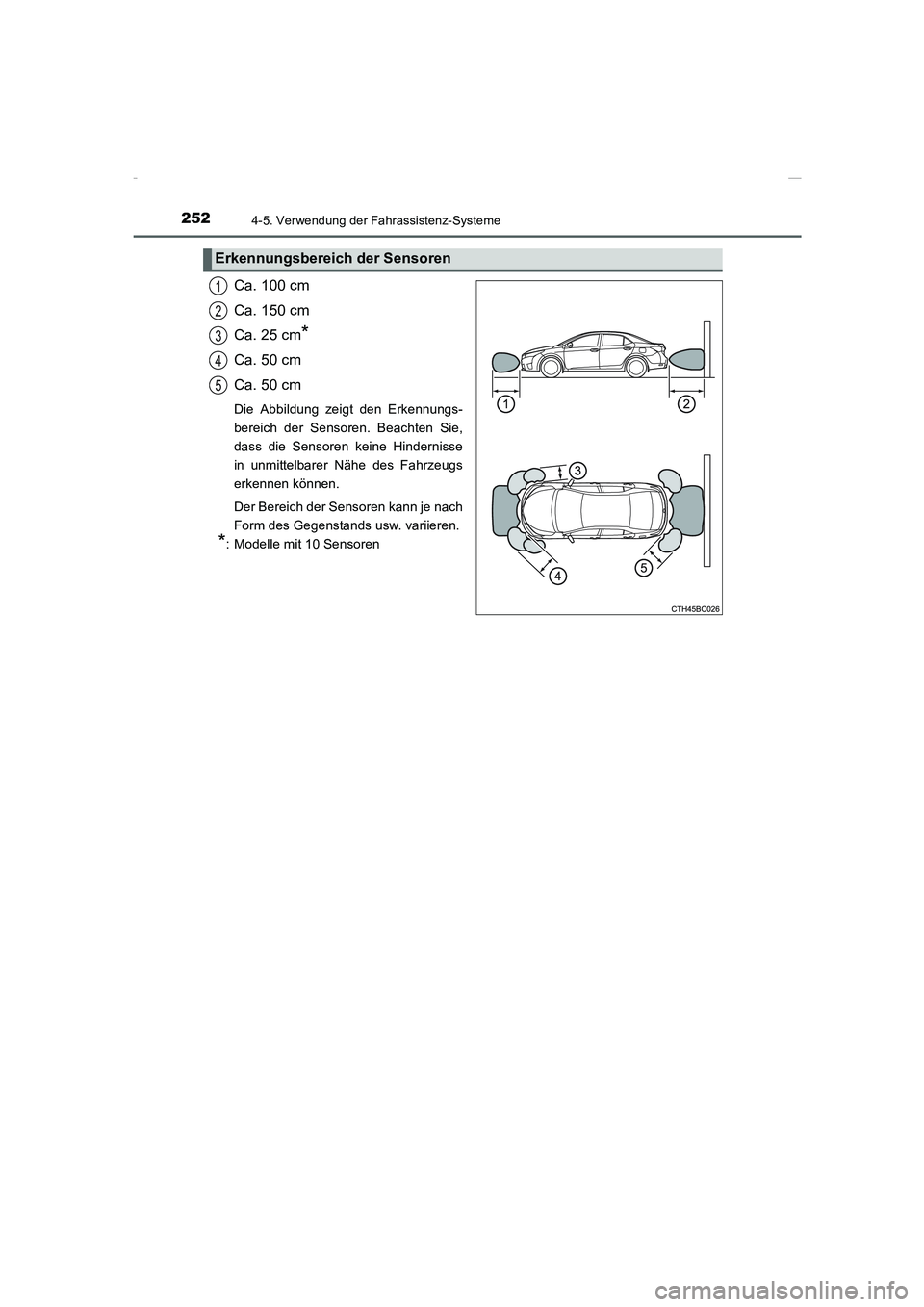

Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
*
Ca. 50 cm
Ca. 50 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Hindernisse
in unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
*: Modelle mit 10 Sensoren
Erkennungsbereich der Sensoren
1
2
3
4
5
Corolla TMMT_OM_EM_OM12J76M.book 252 ページ ２０１５年２月２日　月曜日　午後５時１０分

2534-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

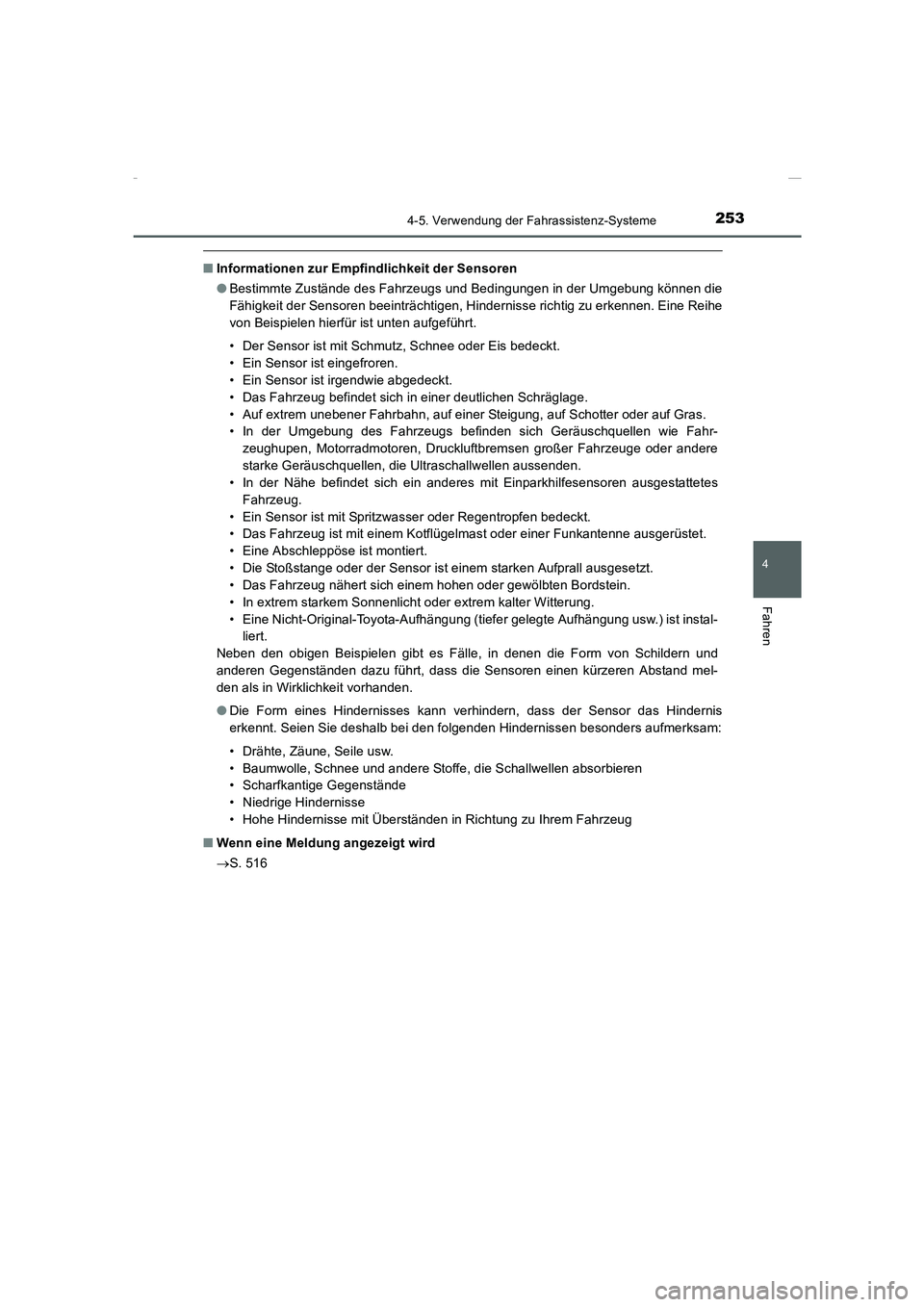

■Informationen zur Empfindlichkeit der Sensoren
●Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit der Sensoren beeinträchtigen, Hindernisse richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
• Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt.
• Ein Sensor ist eingefroren.
• Ein Sensor ist irgendwie abgedeckt.
• Das Fahrzeug befindet sich in einer deutlichen Schräglage.
• Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
• In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahr-
zeughupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere
starke Geräuschquellen, die Ultraschallwellen aussenden.
• In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Das Fahrzeug ist mit einem Kotflügelmast oder einer Funkantenne ausgerüstet.
• Eine Abschleppöse ist montiert.
• Die Stoßstange oder der Sensor ist einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
• In extrem starkem Sonnenlicht oder extrem kalter Witterung.
• Eine Nicht-Original-Toyota-Aufhängung (tiefer gelegte Aufhängung usw.) ist instal-
liert.
Neben den obigen Beispielen gibt es Fälle, in denen die Form von Schildern und
anderen Gegenständen dazu führt, dass die Sensoren einen kürzeren Abstand mel-
den als in Wirklichkeit vorhanden.
●Die Form eines Hindernisses kann verhindern, dass der Sensor das Hindernis
erkennt. Seien Sie deshalb bei den folgenden Hindernissen besonders aufmerksam:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
• Scharfkantige Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse mit Überständen in Richtung zu Ihrem Fahrzeug
■Wenn eine Meldung angezeigt wird
→S. 516
Corolla TMMT_OM_EM_OM12J76M.book 253 ページ ２０１５年２月２日　月曜日　午後５時１０分

2544-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM (OM12J76M)

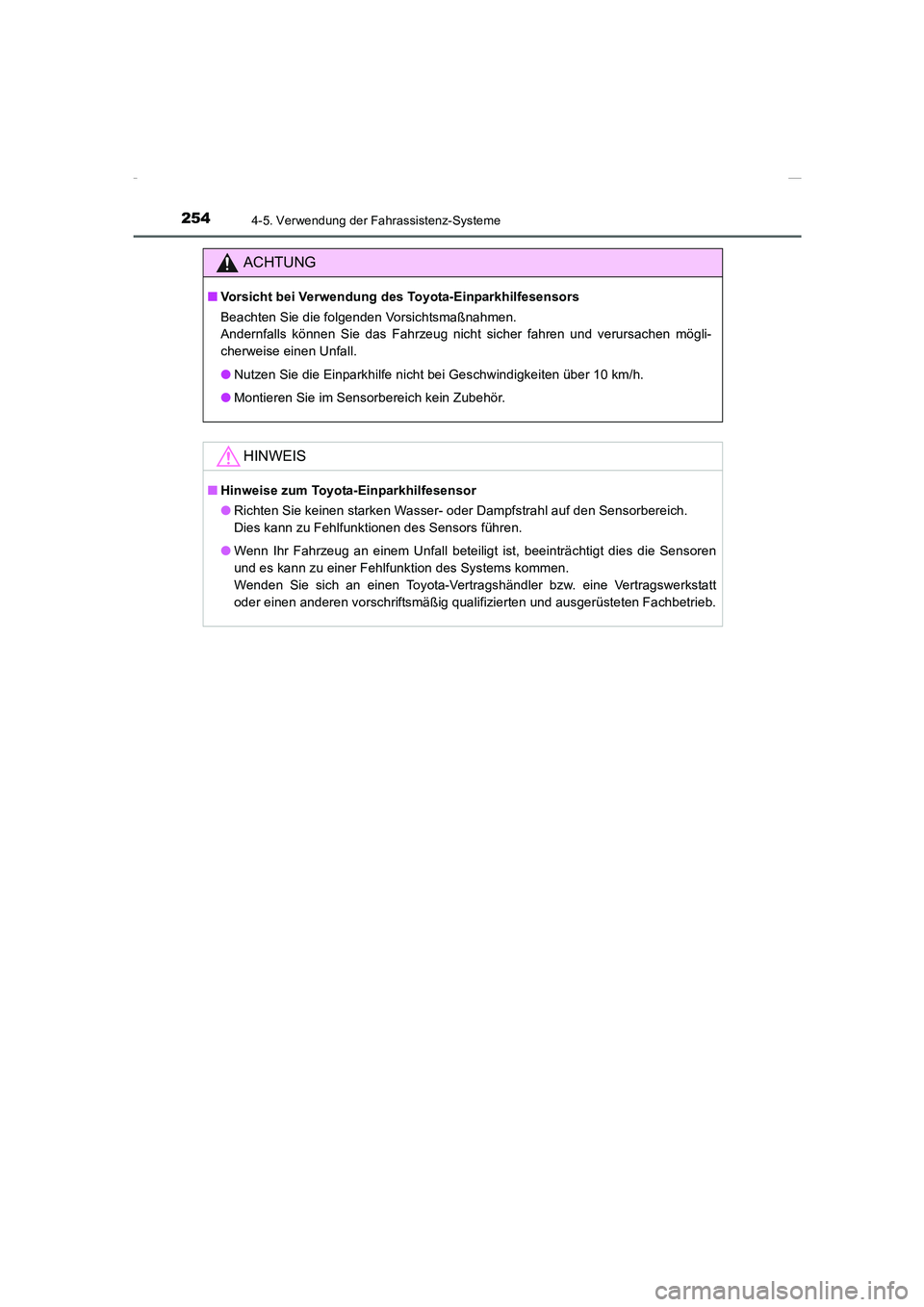

ACHTUNG
■Vorsicht bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Sie das Fahrzeug nicht sicher fahren und verursachen mögli-
cherweise einen Unfall.
●Nutzen Sie die Einparkhilfe nicht bei Geschwindigkeiten über 10 km/h.
●Montieren Sie im Sensorbereich kein Zubehör.
HINWEIS
■Hinweise zum Toyota-Einparkhilfesensor
●Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Fehlfunktionen des Sensors führen.
●Wenn Ihr Fahrzeug an einem Unfall beteiligt ist, beeinträchtigt dies die Sensoren
und es kann zu einer Fehlfunktion des Systems kommen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Corolla TMMT_OM_EM_OM12J76M.book 254 ページ ２０１５年２月２日　月曜日　午後５時１０分

2554-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

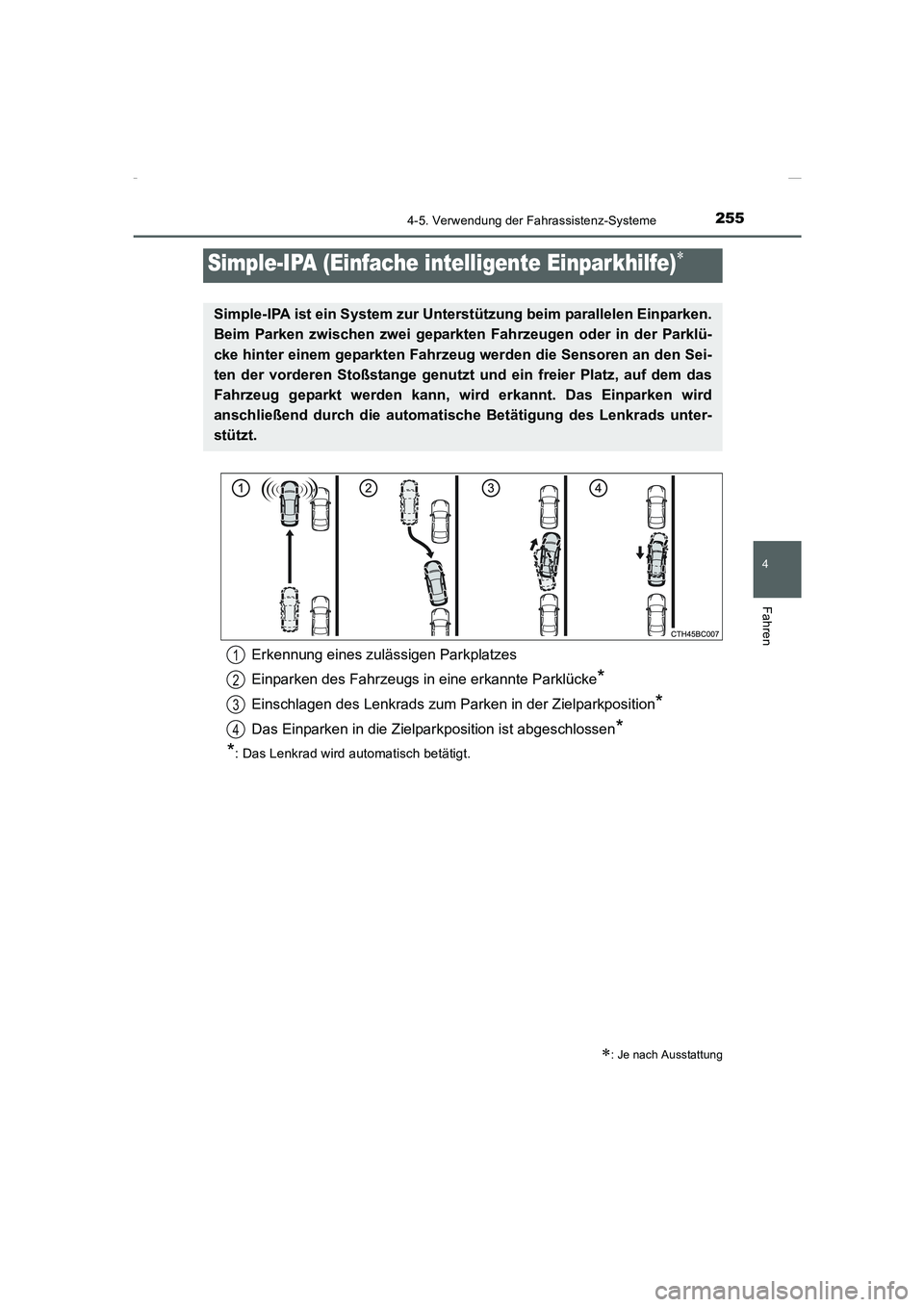

Simple-IPA (Einfache intelligente Einparkhilfe)∗
∗: Je nach Ausstattung
Simple-IPA ist ein System zur Unterstützung beim parallelen Einparken.
Beim Parken zwischen zwei geparkten Fahrzeugen oder in der Parklü-
cke hinter einem geparkten Fahrzeug werden die Sensoren an den Sei-
ten der vorderen Stoßstange genutzt und ein freier Platz, auf dem das
Fahrzeug geparkt werden kann, wird erkannt. Das Einparken wird
anschließend durch die automatische Betätigung des Lenkrads unter-
stützt.
Erkennung eines zulässigen Parkplatzes
Einparken des Fahrzeugs in eine erkannte Parklücke
*
Einschlagen des Lenkrads zum Parken in der Zielparkposition*
Das Einparken in die Zielparkposition ist abgeschlossen*
*
: Das Lenkrad wird automatisch betätigt.
1
2
3
4
Corolla TMMT_OM_EM_OM12J76M.book 255 ページ ２０１５年２月２日　月曜日　午後５時１０分

2564-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM (OM12J76M)

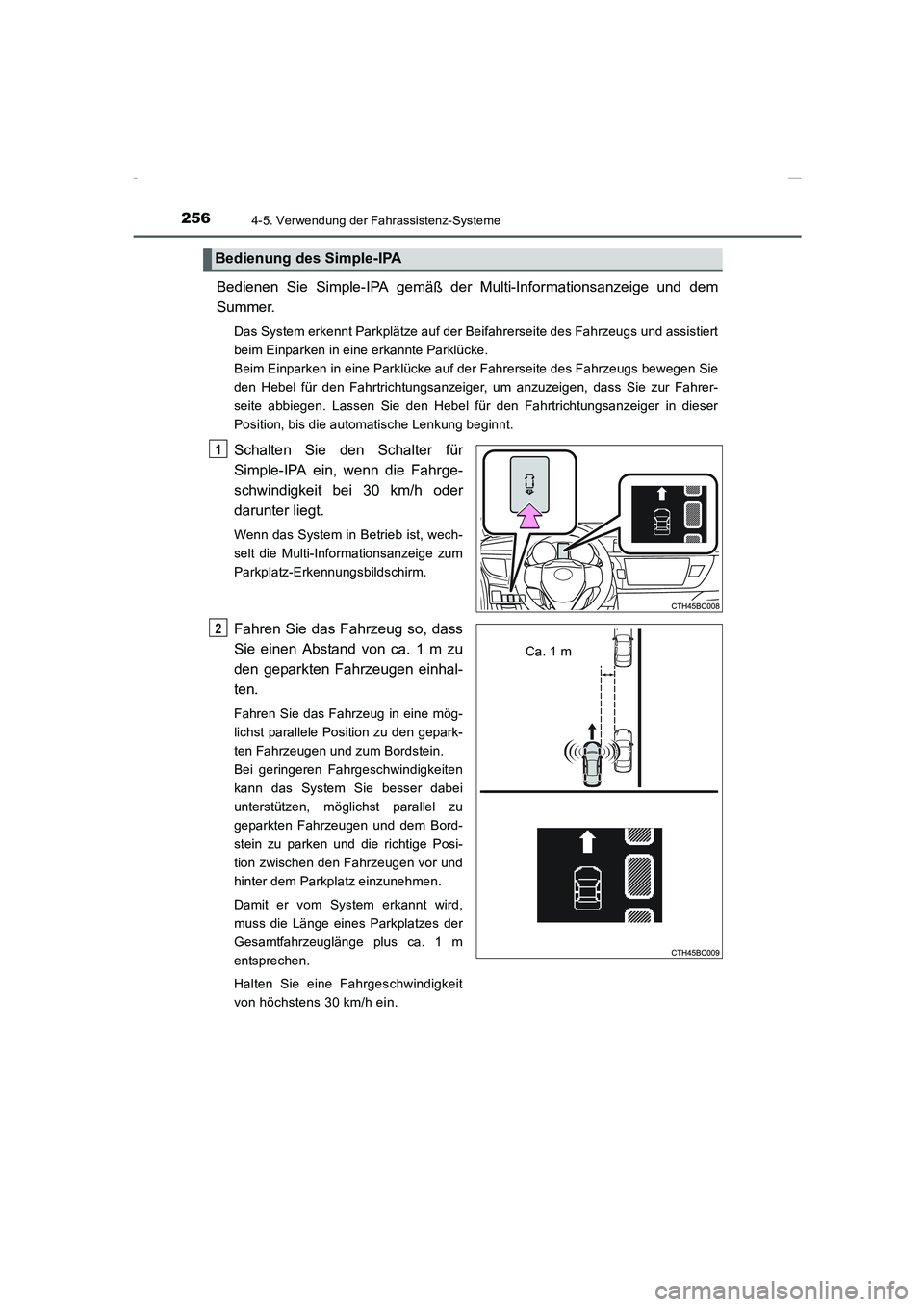

Bedienen Sie Simple-IPA gemäß der Multi-Informationsanzeige und dem
Summer.
Das System erkennt Parkplätze auf der Beifahrerseite des Fahrzeugs und assistiert
beim Einparken in eine erkannte Parklücke.
Beim Einparken in eine Parklücke auf der Fahrerseite des Fahrzeugs bewegen Sie
den Hebel für den Fahrtrichtungsanzeiger, um anzuzeigen, dass Sie zur Fahrer-
seite abbiegen. Lassen Sie den Hebel für den Fahrtrichtungsanzeiger in dieser
Position, bis die automatische Lenkung beginnt.
Schalten Sie den Schalter für
Simple-IPA ein, wenn die Fahrge-
schwindigkeit bei 30 km/h oder
darunter liegt.
Wenn das System in Betrieb ist, wech-
selt die Multi-Informationsanzeige zum
Parkplatz-Erkennungsbildschirm.
Fahren Sie das Fahrzeug so, dass
Sie einen Abstand von ca. 1 m zu
den geparkten Fahrzeugen einhal-
ten.
Fahren Sie das Fahrzeug in eine mög-
lichst parallele Position zu den gepark-
ten Fahrzeugen und zum Bordstein.
Bei geringeren Fahrgeschwindigkeiten
kann das System Sie besser dabei
unterstützen, möglichst parallel zu
geparkten Fahrzeugen und dem Bord-
stein zu parken und die richtige Posi-
tion zwischen den Fahrzeugen vor und
hinter dem Parkplatz einzunehmen.
Damit er vom System erkannt wird,
muss die Länge eines Parkplatzes der
Gesamtfahrzeuglänge plus ca. 1 m
entsprechen.
Halten Sie eine Fahrgeschwindigkeit
von höchstens 30 km/h ein.
Bedienung des Simple-IPA
1
Ca. 1 m
2
Corolla TMMT_OM_EM_OM12J76M.book 256 ページ ２０１５年２月２日　月曜日　午後５時１０分

2574-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

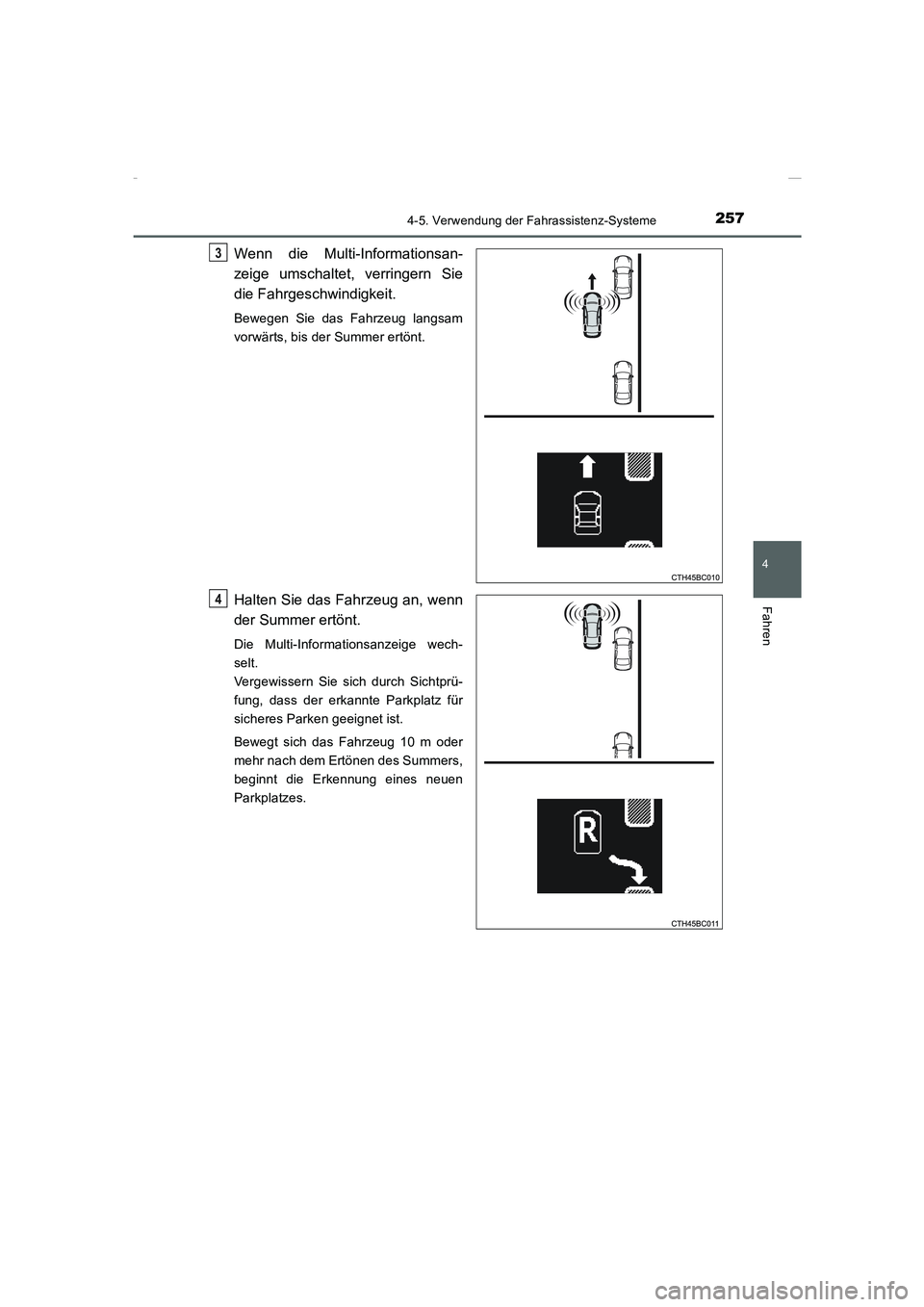

Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Bewegen Sie das Fahrzeug langsam
vorwärts, bis der Summer ertönt.
Halten Sie das Fahrzeug an, wenn
der Summer ertönt.
Die Multi-Informationsanzeige wech-
selt.
Vergewissern Sie sich durch Sichtprü-
fung, dass der erkannte Parkplatz für
sicheres Parken geeignet ist.
Bewegt sich das Fahrzeug 10 m oder
mehr nach dem Ertönen des Summers,
beginnt die Erkennung eines neuen
Parkplatzes.
3
4
Corolla TMMT_OM_EM_OM12J76M.book 257 ページ ２０１５年２月２日　月曜日　午後５時１０分

2584-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM (OM12J76M)

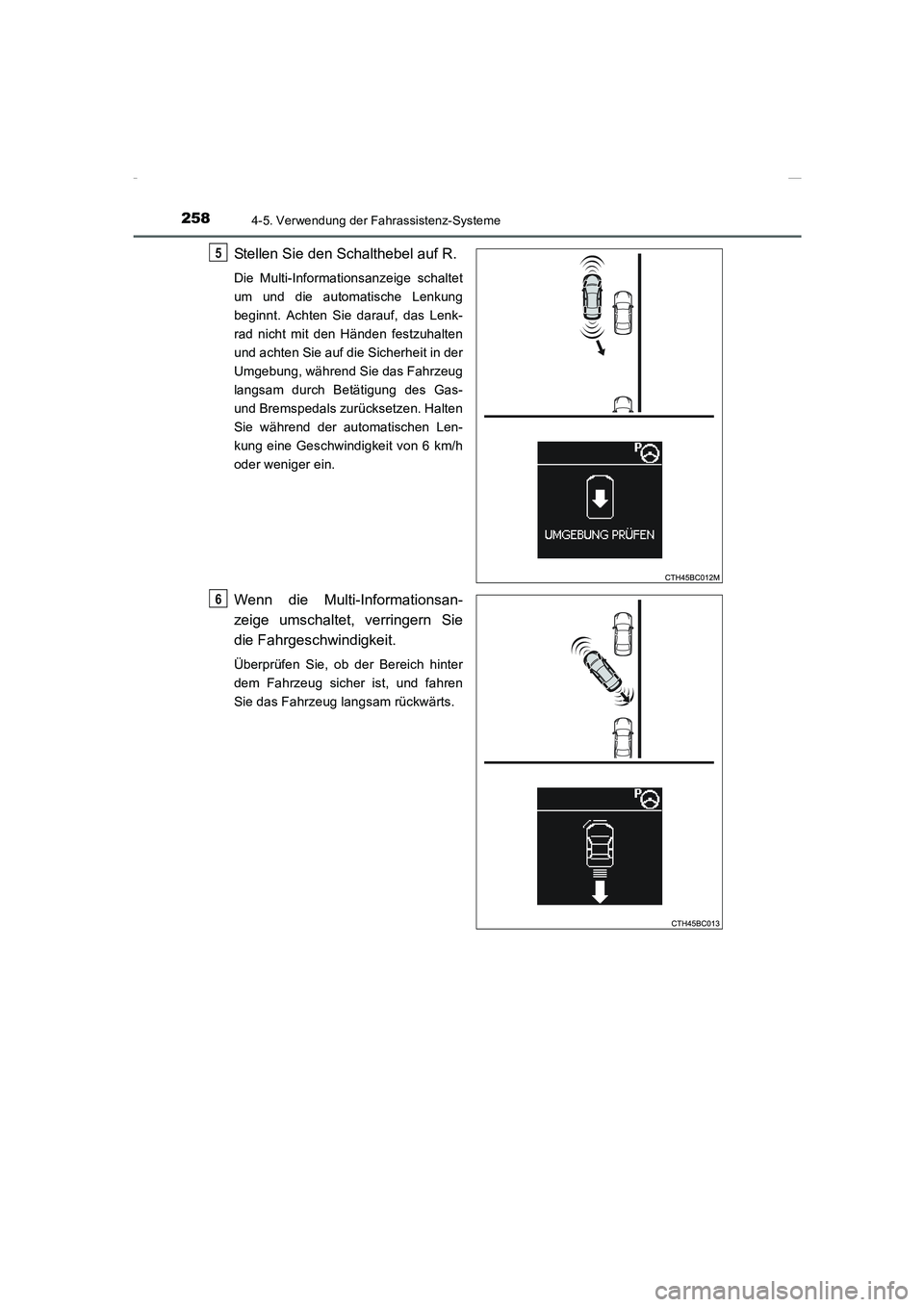

Stellen Sie den Schalthebel auf R.
Die Multi-Informationsanzeige schaltet
um und die automatische Lenkung
beginnt. Achten Sie darauf, das Lenk-
rad nicht mit den Händen festzuhalten
und achten Sie auf die Sicherheit in der
Umgebung, während Sie das Fahrzeug
langsam durch Betätigung des Gas-
und Bremspedals zurücksetzen. Halten
Sie während der automatischen Len-
kung eine Geschwindigkeit von 6 km/h
oder weniger ein.
Wenn die Multi-Informationsan-
zeige umschaltet, verringern Sie
die Fahrgeschwindigkeit.
Überprüfen Sie, ob der Bereich hinter
dem Fahrzeug sicher ist, und fahren
Sie das Fahrzeug langsam rückwärts.
5
6
Corolla TMMT_OM_EM_OM12J76M.book 258 ページ ２０１５年２月２日　月曜日　午後５時１０分

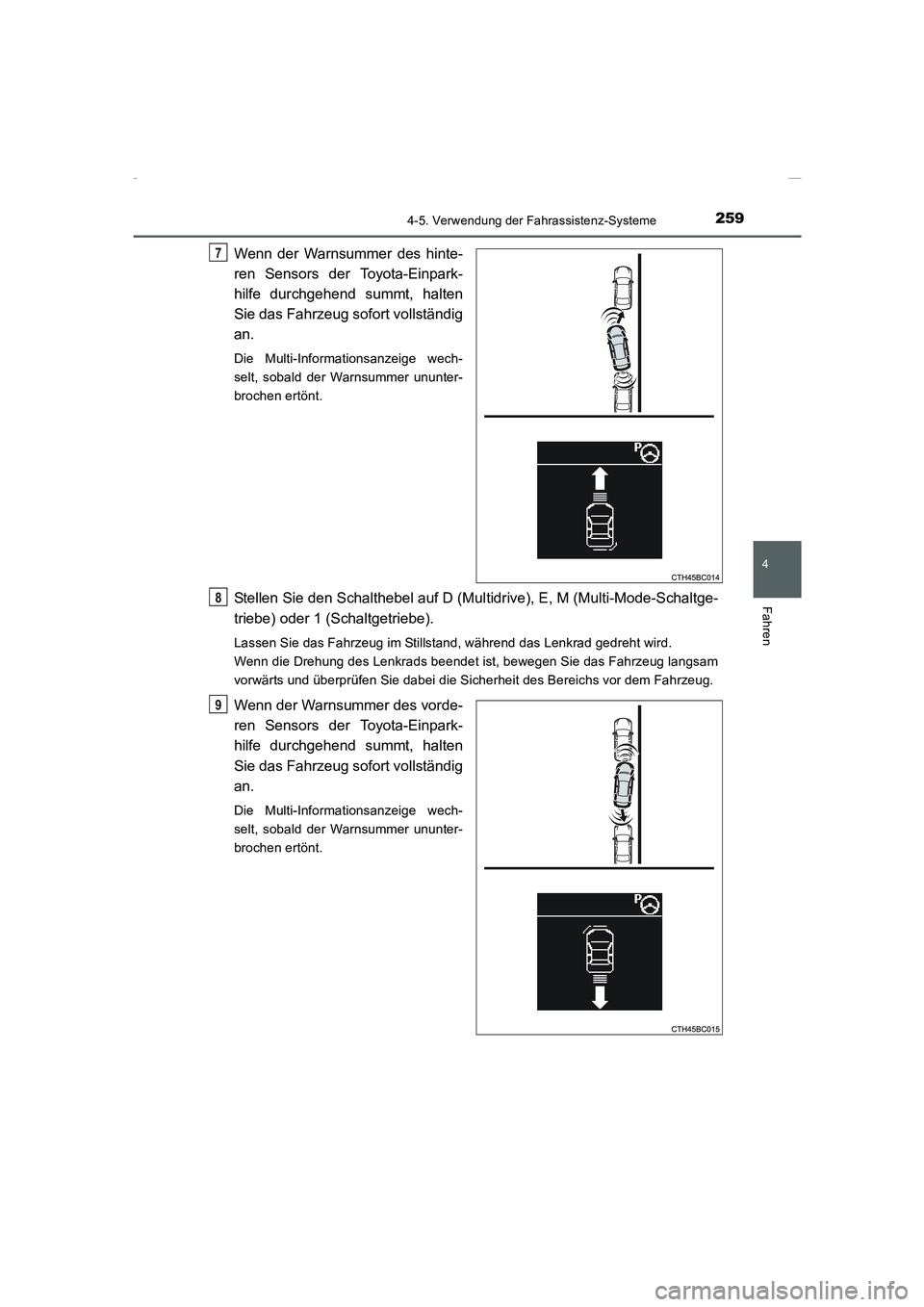

2594-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
COROLLA_TMMT_EM (OM12J76M)
Wenn der Warnsummer des hinte-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
Stellen Sie den Schalthebel auf D (Multidrive), E, M (Multi-Mode-Schaltge-
triebe) oder 1 (Schaltgetriebe).
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
vorwärts und überprüfen Sie dabei die Sicherheit des Bereichs vor dem Fahrzeug.
Wenn der Warnsummer des vorde-
ren Sensors der Toyota-Einpark-
hilfe durchgehend summt, halten
Sie das Fahrzeug sofort vollständig
an.
Die Multi-Informationsanzeige wech-
selt, sobald der Warnsummer ununter-
brochen ertönt.
7
8
9
Corolla TMMT_OM_EM_OM12J76M.book 259 ページ ２０１５年２月２日　月曜日　午後５時１０分

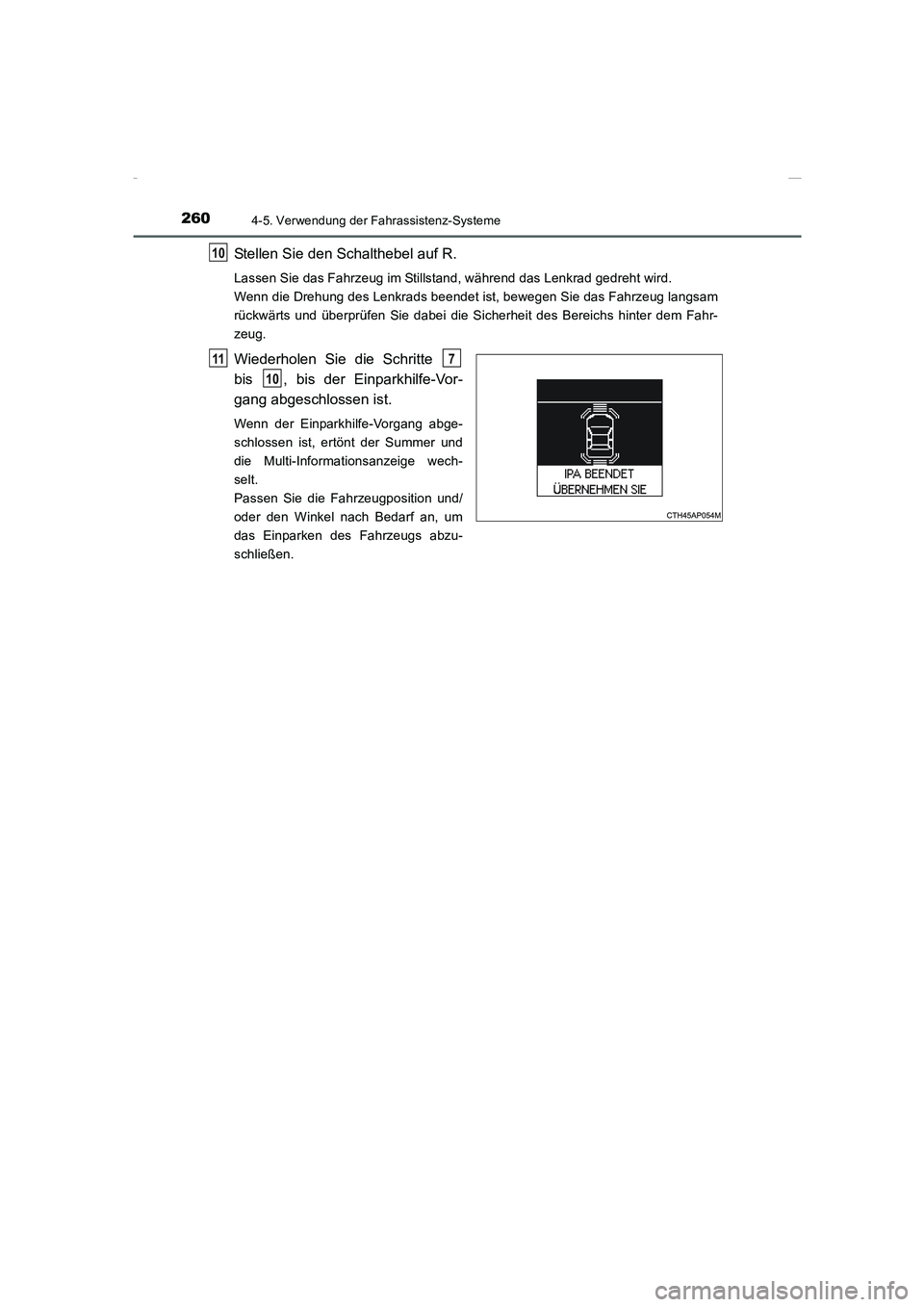

2604-5. Verwendung der Fahrassistenz-Systeme
COROLLA_TMMT_EM (OM12J76M)
Stellen Sie den Schalthebel auf R.
Lassen Sie das Fahrzeug im Stillstand, während das Lenkrad gedreht wird.
Wenn die Drehung des Lenkrads beendet ist, bewegen Sie das Fahrzeug langsam
rückwärts und überprüfen Sie dabei die Sicherheit des Bereichs hinter dem Fahr-
zeug.
Wiederholen Sie die Schritte
bis , bis der Einparkhilfe-Vor-
gang abgeschlossen ist.
Wenn der Einparkhilfe-Vorgang abge-
schlossen ist, ertönt der Summer und
die Multi-Informationsanzeige wech-
selt.
Passen Sie die Fahrzeugposition und/
oder den Winkel nach Bedarf an, um
das Einparken des Fahrzeugs abzu-
schließen.
10
117
10
