TOYOTA COROLLA 2015 Manual del propietario (in Spanish)

2514-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)■
Tipos de sensores
*: Modelos de 10 sensores
■
Interruptor del sensor de asistencia al aparcamiento de Toyota
Enciende/apaga el sensor de asis-
tencia al aparcamiento de Toyota
Si está activado, la luz indicadora
se enciende para informar al con-
ductor de que el sistema está en
funcionamiento.
Sensor de asistencia al aparcamiento de
To y o t a
∗
∗: Si está instalado
Cuando se aparca en paralelo o se hacen maniobras dentro de un
garaje, la distancia entre su vehículo y los obstáculos cercanos es
medida por los sensores y comunicada a través del visualizador de
información múltiple y un indicador acústico. Compruebe siempre el
área circundante cuando utilice este sistema.
Sensores centrales delanteros
Sensores de esquina delanteros
Sensores laterales delanteros
*
Sensores de esquina traseros
Sensores centrales traseros1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 251 ページ ２０１５年２月２日　月曜日　午後５時１６分

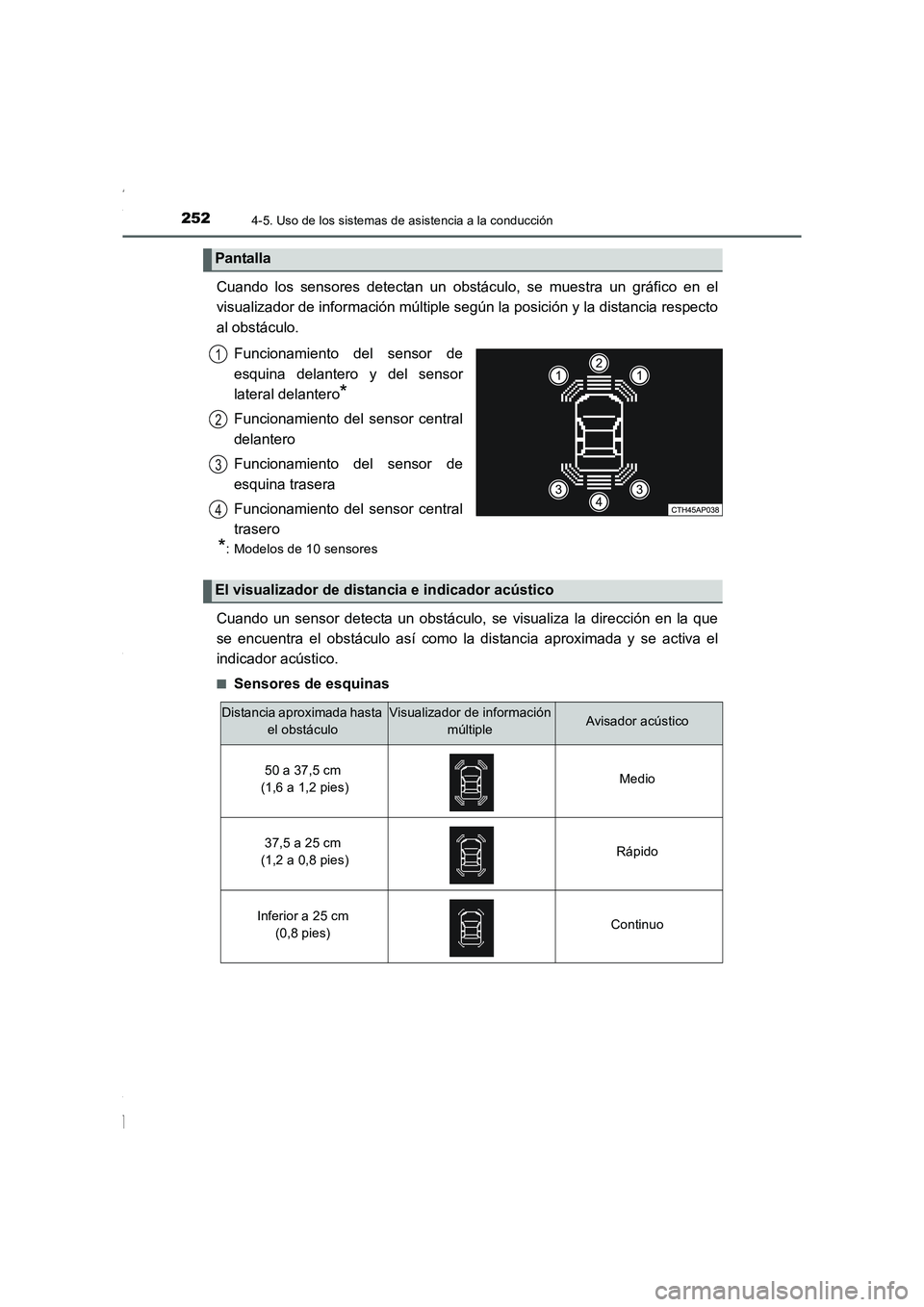

2524-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Cuando los sensores detectan un obstáculo, se muestra un gráfico en el
visualizador de información múltiple según la posición y la distancia respecto
al obstáculo.
Funcionamiento del sensor de
esquina delantero y del sensor
lateral delantero
*
Funcionamiento del sensor central
delantero
Funcionamiento del sensor de
esquina trasera
Funcionamiento del sensor central
trasero
*: Modelos de 10 sensores
Cuando un sensor detecta un obstáculo, se visualiza la dirección en la que
se encuentra el obstáculo así como la distancia aproximada y se activa el
indicador acústico.
■Sensores de esquinas
Pantalla
1
2
3
4
El visualizador de distancia e indicador acústico
Distancia aproximada hasta
el obstáculoVisualizador de información
múltipleAvisador acústico
50 a 37,5 cm
(1,6 a 1,2 pies)Medio
37,5 a 25 cm
(1,2 a 0,8 pies)Rápido
Inferior a 25 cm
(0,8 pies)Continuo
Corolla TMMT_OM_ES_OM12J77S.book 252 ページ ２０１５年２月２日　月曜日　午後５時１６分

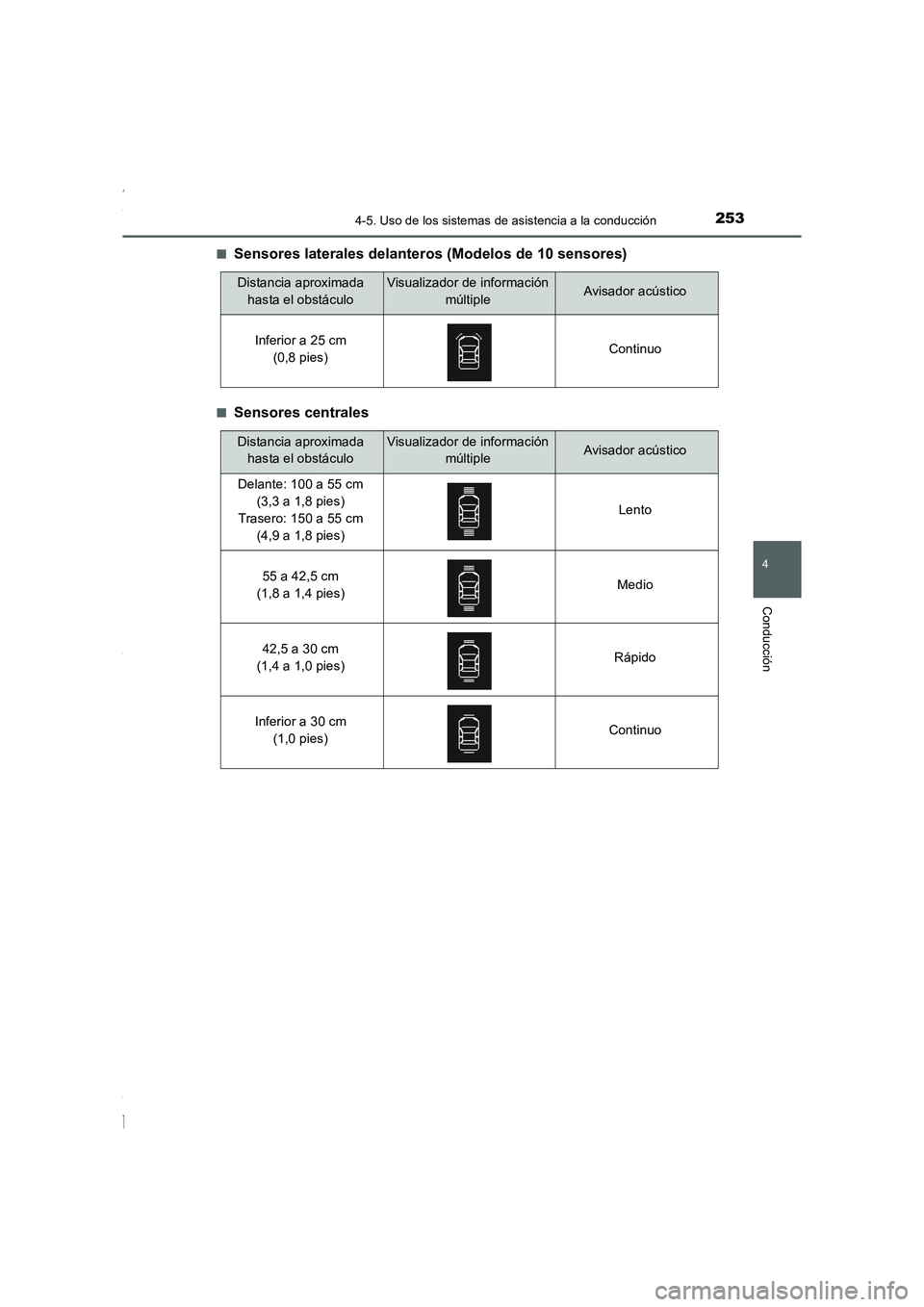

2534-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)■
Sensores laterales delanteros (Modelos de 10 sensores)
■Sensores centrales
Distancia aproximada
hasta el obstáculoVisualizador de información
múltipleAvisador acústico
Inferior a 25 cm
(0,8 pies)Continuo
Distancia aproximada
hasta el obstáculoVisualizador de información
múltipleAvisador acústico
Delante: 100 a 55 cm
(3,3 a 1,8 pies)
Trasero: 150 a 55 cm
(4,9 a 1,8 pies)Lento
55 a 42,5 cm
(1,8 a 1,4 pies)Medio
42,5 a 30 cm
(1,4 a 1,0 pies)Rápido
Inferior a 30 cm
(1,0 pies)Continuo
Corolla TMMT_OM_ES_OM12J77S.book 253 ページ ２０１５年２月２日　月曜日　午後５時１６分

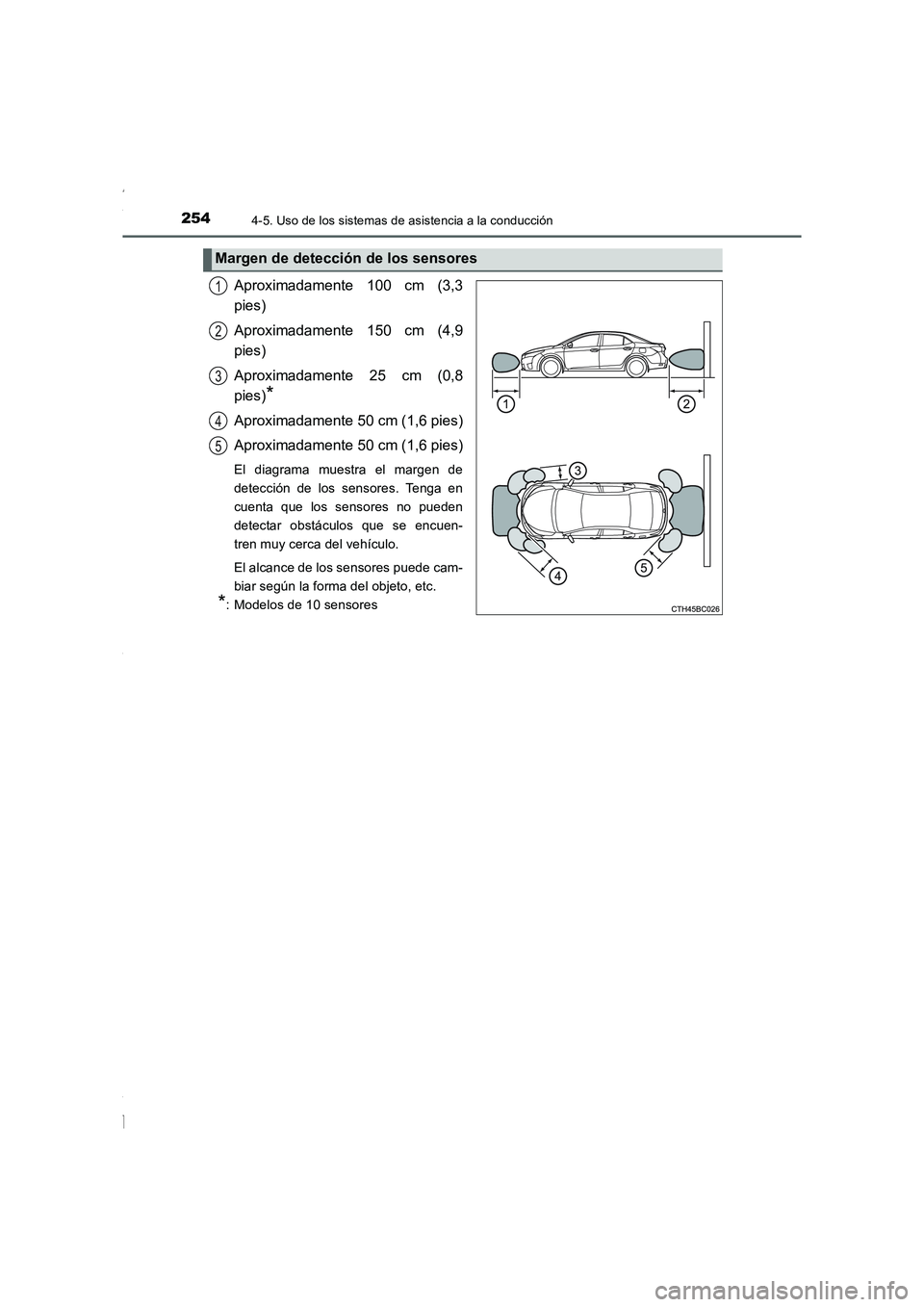

2544-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 25 cm (0,8
pies)
*
Aproximadamente 50 cm (1,6 pies)
Aproximadamente 50 cm (1,6 pies)
El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar obstáculos que se encuen-
tren muy cerca del vehículo.
El alcance de los sensores puede cam-
biar según la forma del objeto, etc.
*: Modelos de 10 sensores
Margen de detección de los sensores
1
2
3
4
5
Corolla TMMT_OM_ES_OM12J77S.book 254 ページ ２０１５年２月２日　月曜日　午後５時１６分

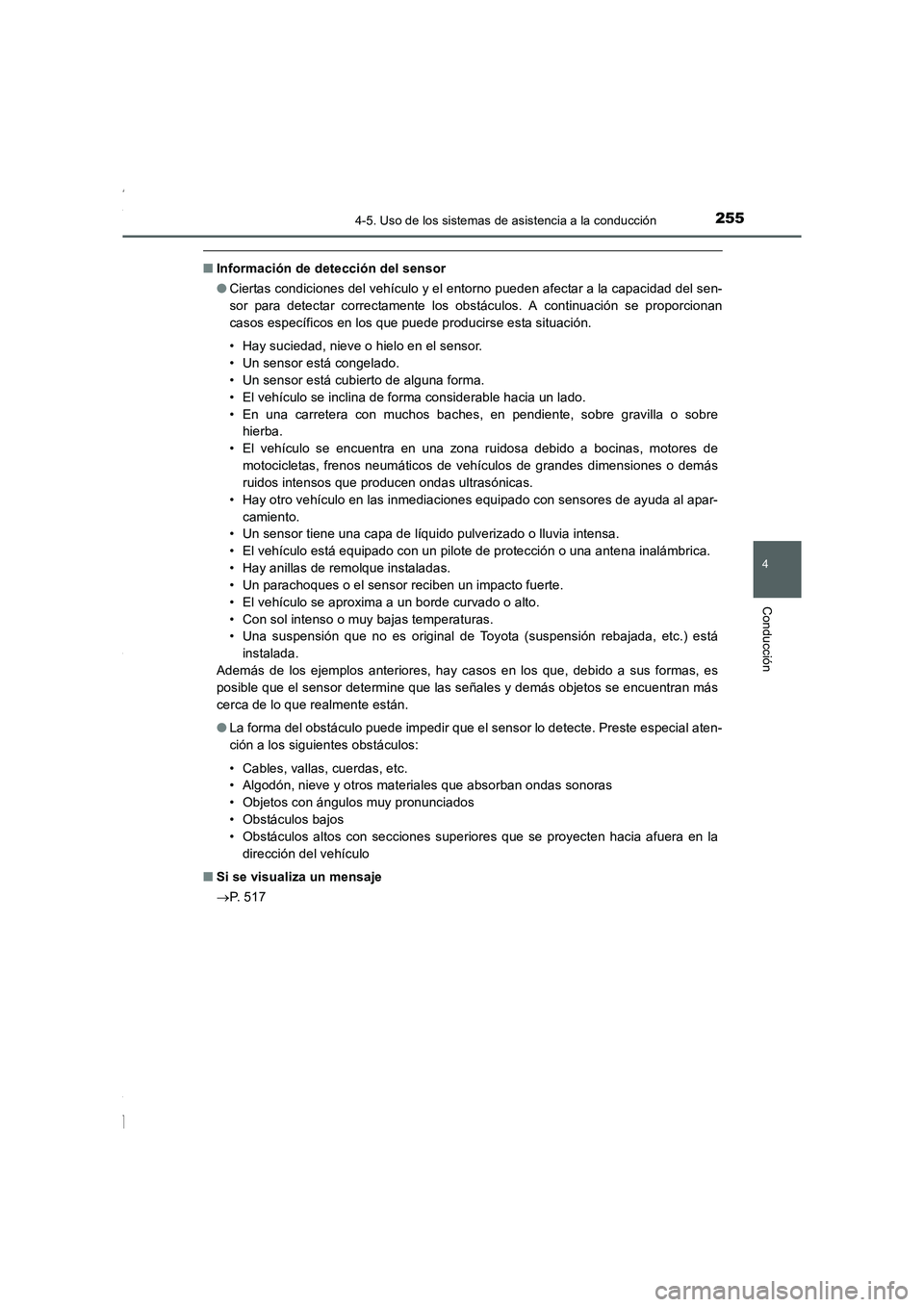

2554-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
■Información de detección del sensor
●Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sen-
sor para detectar correctamente los obstáculos. A continuación se proporcionan
casos específicos en los que puede producirse esta situación.
• Hay suciedad, nieve o hielo en el sensor.
• Un sensor está congelado.
• Un sensor está cubierto de alguna forma.
• El vehículo se inclina de forma considerable hacia un lado.
• En una carretera con muchos baches, en pendiente, sobre gravilla o sobre
hierba.
• El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
• Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al apar-
camiento.
• Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
• El vehículo está equipado con un pilote de protección o una antena inalámbrica.
• Hay anillas de remolque instaladas.
• Un parachoques o el sensor reciben un impacto fuerte.
• El vehículo se aproxima a un borde curvado o alto.
• Con sol intenso o muy bajas temperaturas.
• Una suspensión que no es original de Toyota (suspensión rebajada, etc.) está
instalada.
Además de los ejemplos anteriores, hay casos en los que, debido a sus formas, es
posible que el sensor determine que las señales y demás objetos se encuentran más
cerca de lo que realmente están.
●La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial aten-
ción a los siguientes obstáculos:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y otros materiales que absorban ondas sonoras
• Objetos con ángulos muy pronunciados
• Obstáculos bajos
• Obstáculos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
■Si se visualiza un mensaje
→P. 5 1 7
Corolla TMMT_OM_ES_OM12J77S.book 255 ページ ２０１５年２月２日　月曜日　午後５時１６分

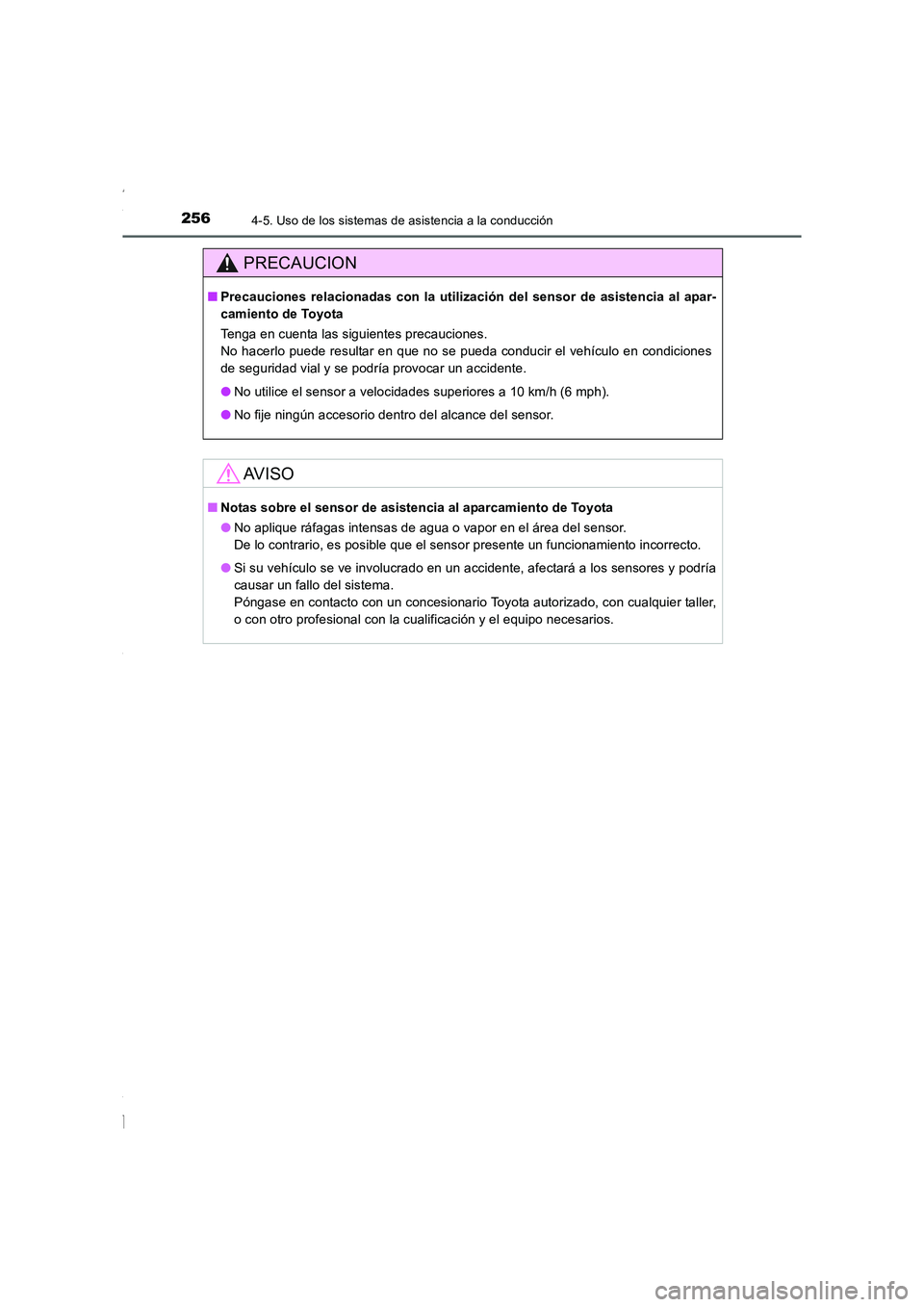

2564-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
PRECAUCION
■Precauciones relacionadas con la utilización del sensor de asistencia al apar-
camiento de Toyota
Tenga en cuenta las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un accidente.
●No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
●No fije ningún accesorio dentro del alcance del sensor.
AV I S O
■Notas sobre el sensor de asistencia al aparcamiento de Toyota
●No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.
●Si su vehículo se ve involucrado en un accidente, afectará a los sensores y podría
causar un fallo del sistema.
Póngase en contacto con un concesionario Toyota autorizado, con cualquier taller,
o con otro profesional con la cualificación y el equipo necesarios.
Corolla TMMT_OM_ES_OM12J77S.book 256 ページ ２０１５年２月２日　月曜日　午後５時１６分

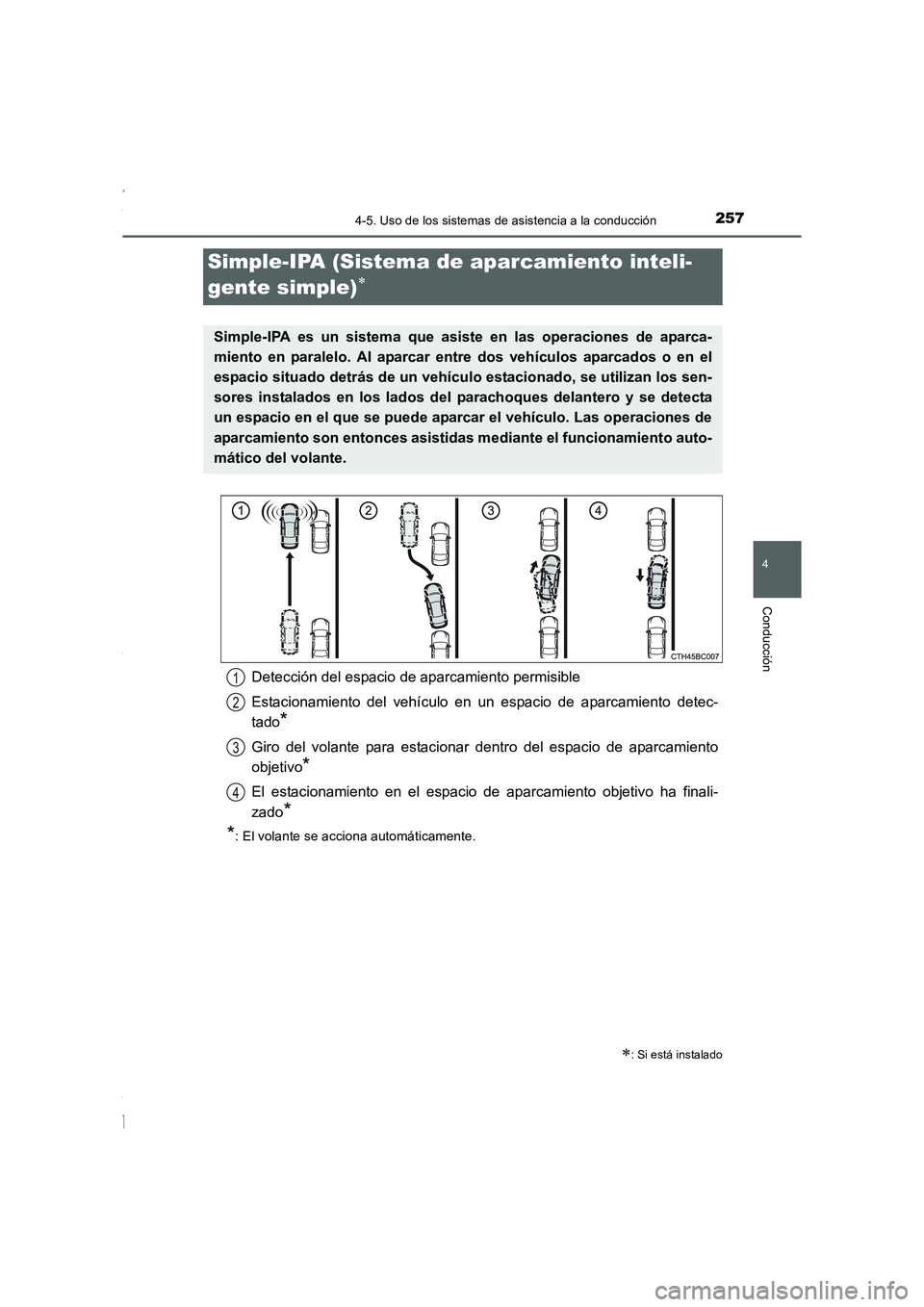

2574-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Simple-IPA (Sistema de aparcamiento inteli-
gente simple)
∗
∗: Si está instalado
Simple-IPA es un sistema que asiste en las operaciones de aparca-
miento en paralelo. Al aparcar entre dos vehículos aparcados o en el
espacio situado detrás de un vehículo estacionado, se utilizan los sen-
sores instalados en los lados del parachoques delantero y se detecta
un espacio en el que se puede aparcar el vehículo. Las operaciones de
aparcamiento son entonces asistidas mediante el funcionamiento auto-
mático del volante.
Detección del espacio de aparcamiento permisible
Estacionamiento del vehículo en un espacio de aparcamiento detec-
tado
*
Giro del volante para estacionar dentro del espacio de aparcamiento
objetivo
*
El estacionamiento en el espacio de aparcamiento objetivo ha finali-
zado
*
*
: El volante se acciona automáticamente.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 257 ページ ２０１５年２月２日　月曜日　午後５時１６分

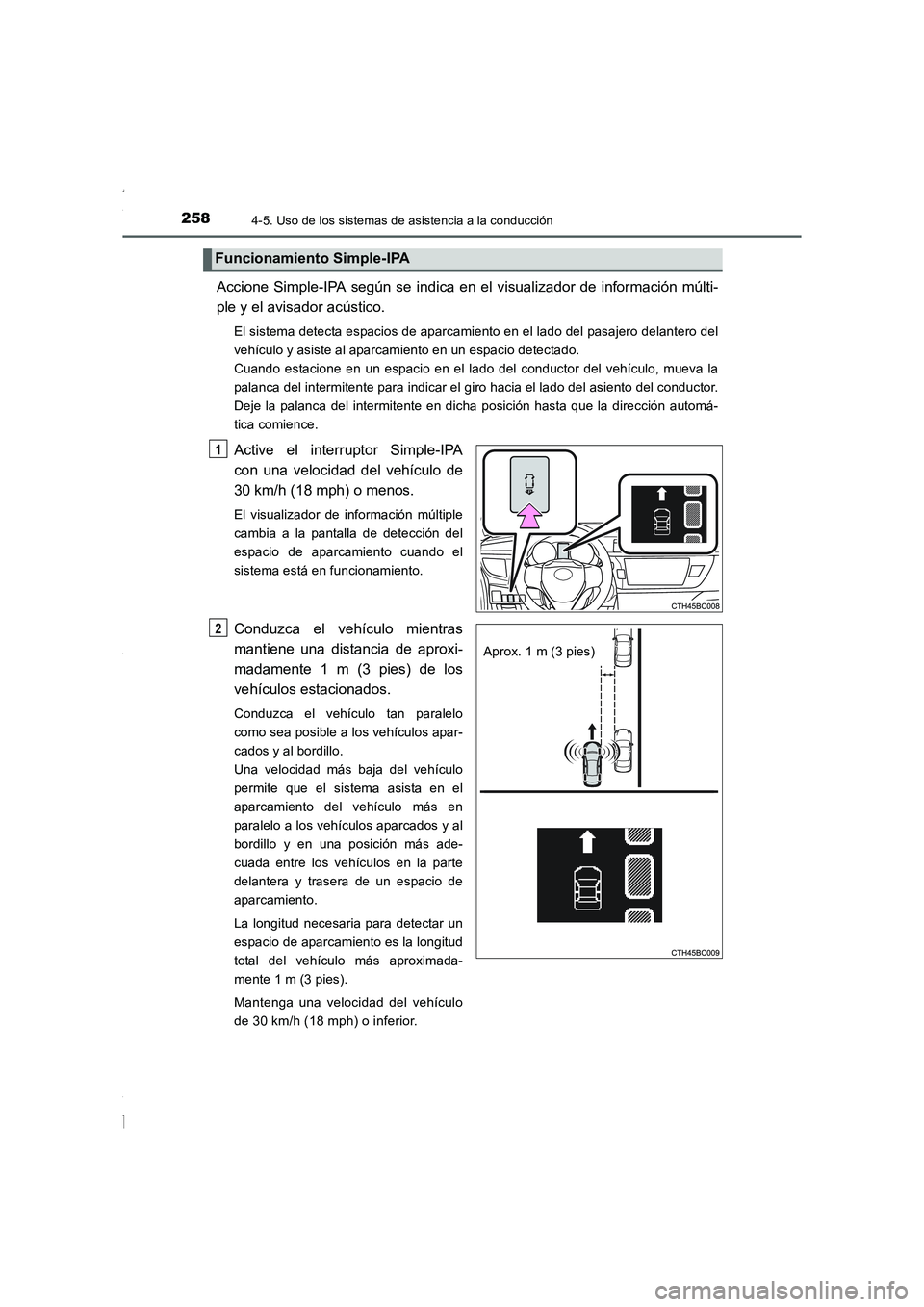

2584-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Accione Simple-IPA según se indica en el visualizador de información múlti-
ple y el avisador acústico.
El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del
vehículo y asiste al aparcamiento en un espacio detectado.
Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la
palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.
Deje la palanca del intermitente en dicha posición hasta que la dirección automá-
tica comience.
Active el interruptor Simple-IPA
con una velocidad del vehículo de
30 km/h (18 mph) o menos.
El visualizador de información múltiple
cambia a la pantalla de detección del
espacio de aparcamiento cuando el
sistema está en funcionamiento.
Conduzca el vehículo mientras
mantiene una distancia de aproxi-
madamente 1 m (3 pies) de los
vehículos estacionados.
Conduzca el vehículo tan paralelo
como sea posible a los vehículos apar-
cados y al bordillo.
Una velocidad más baja del vehículo
permite que el sistema asista en el
aparcamiento del vehículo más en
paralelo a los vehículos aparcados y al
bordillo y en una posición más ade-
cuada entre los vehículos en la parte
delantera y trasera de un espacio de
aparcamiento.
La longitud necesaria para detectar un
espacio de aparcamiento es la longitud
total del vehículo más aproximada-
mente 1 m (3 pies).
Mantenga una velocidad del vehículo
de 30 km/h (18 mph) o inferior.
Funcionamiento Simple-IPA
1
Aprox. 1 m (3 pies)
2
Corolla TMMT_OM_ES_OM12J77S.book 258 ページ ２０１５年２月２日　月曜日　午後５時１６分

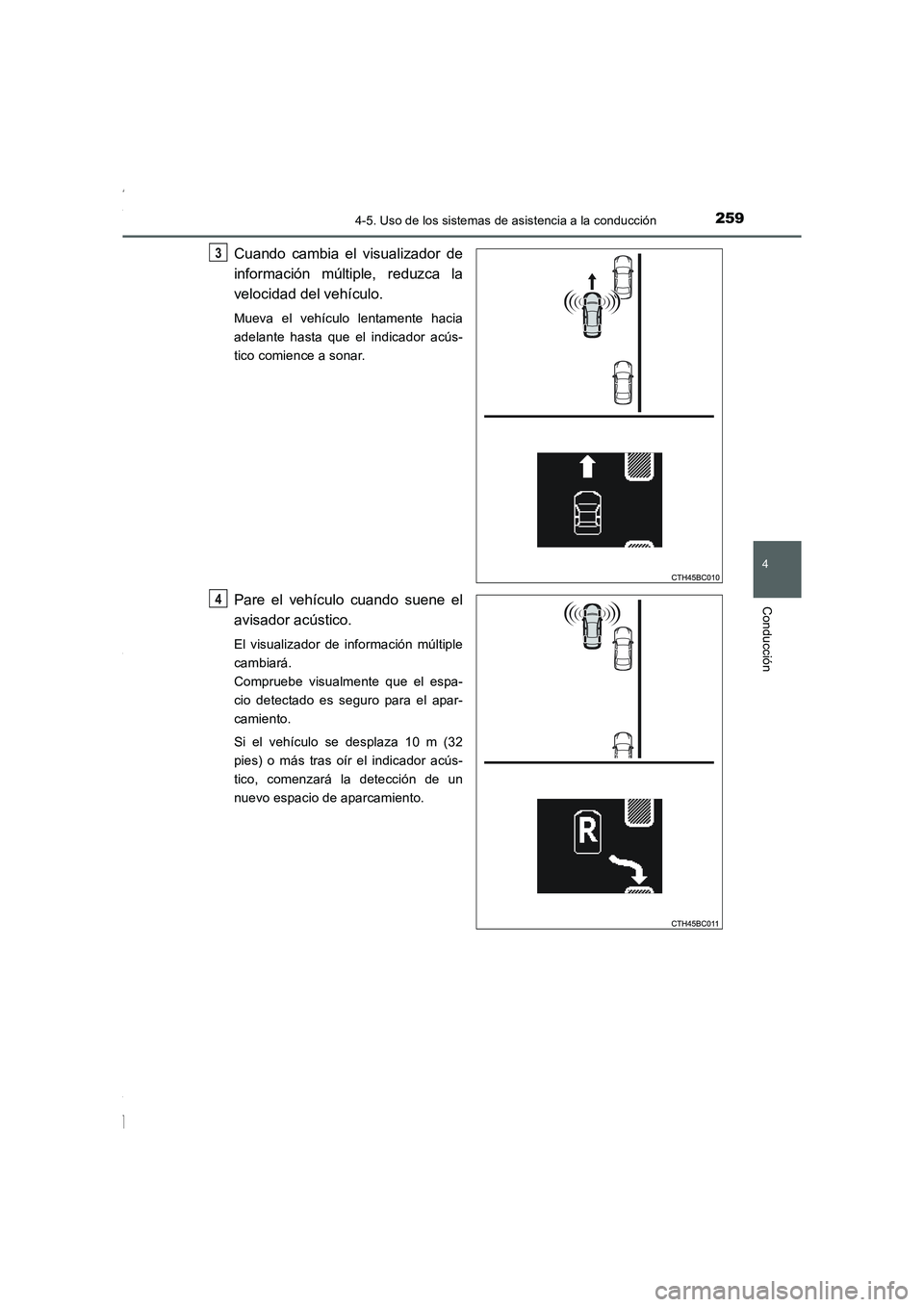

2594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
COROLLA_TMMT_ES (OM12J77S)
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Mueva el vehículo lentamente hacia
adelante hasta que el indicador acús-
tico comience a sonar.
Pare el vehículo cuando suene el
avisador acústico.
El visualizador de información múltiple
cambiará.
Compruebe visualmente que el espa-
cio detectado es seguro para el apar-
camiento.
Si el vehículo se desplaza 10 m (32
pies) o más tras oír el indicador acús-
tico, comenzará la detección de un
nuevo espacio de aparcamiento.
3
4
Corolla TMMT_OM_ES_OM12J77S.book 259 ページ ２０１５年２月２日　月曜日　午後５時１６分

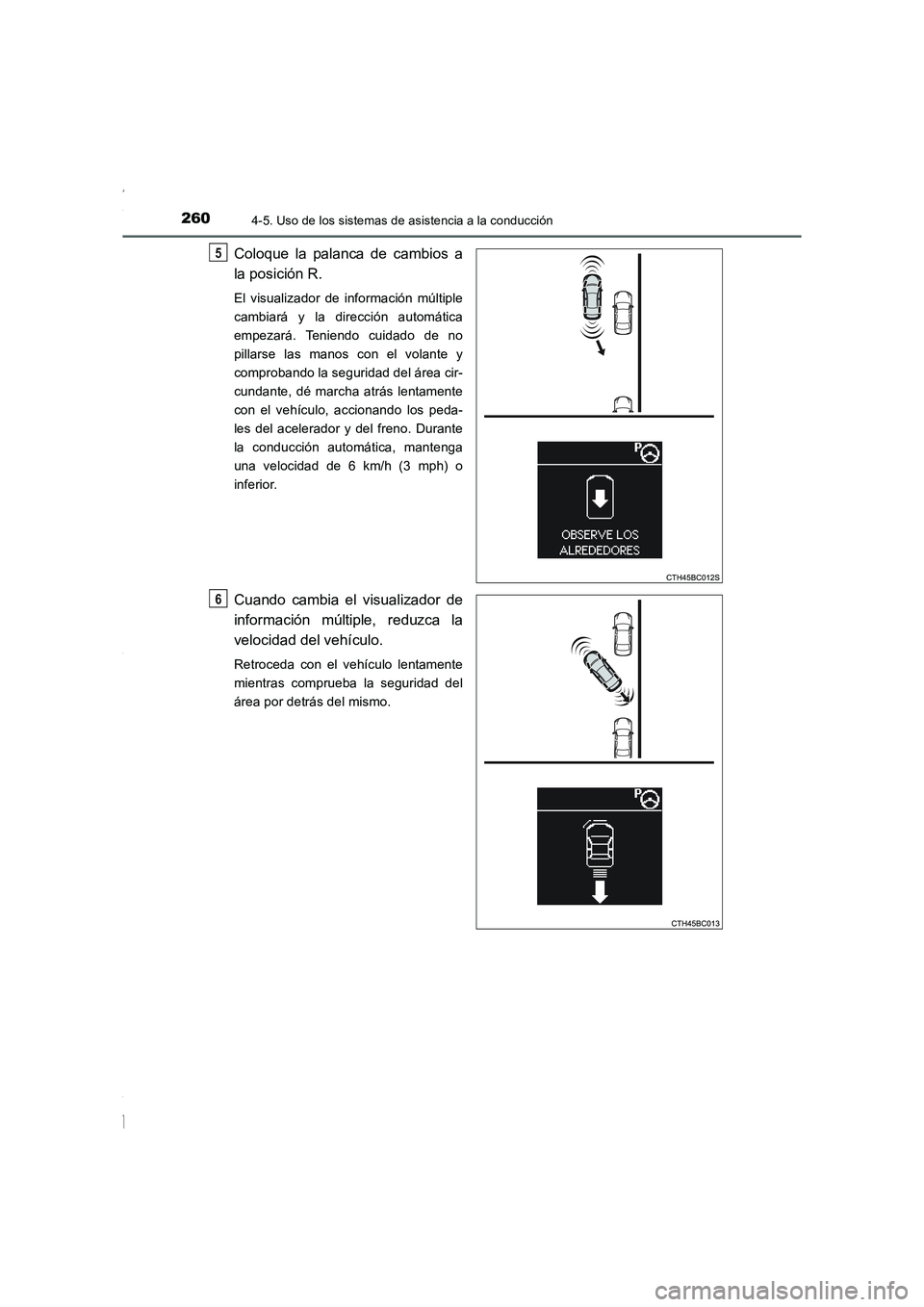

2604-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES (OM12J77S)
Coloque la palanca de cambios a
la posición R.
El visualizador de información múltiple
cambiará y la dirección automática
empezará. Teniendo cuidado de no
pillarse las manos con el volante y
comprobando la seguridad del área cir-
cundante, dé marcha atrás lentamente
con el vehículo, accionando los peda-
les del acelerador y del freno. Durante
la conducción automática, mantenga
una velocidad de 6 km/h (3 mph) o
inferior.
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Retroceda con el vehículo lentamente
mientras comprueba la seguridad del
área por detrás del mismo.
5
6
