TOYOTA COROLLA HATCHBACK 2019 Upute Za Rukovanje (in Croatian)

541
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Vozilo jako vuče u jednu stranu pri-
likom kočenja
Vozilo jako vuče u jednu stranu
u vožnji po ravnoj cesti
Gubitak djelotvornosti kočnica,
osjećaj da papučica kočnice pro-
pada, papučica gotovo dodiruje
pod

5428-2. Mjere koje treba poduzeti u slučaju nužde
■Upozoravajuće svjetlo kočionog sustava (zvučno upozorenje)
■Upozoravajuće svjetlo za kočioni sustav
■Upozoravajuće svjetlo visoke temperature rashladne tekućine
* (zvučno
upozorenje)
*: Ova se žaruljica pali na višenamjenskom zaslonu.

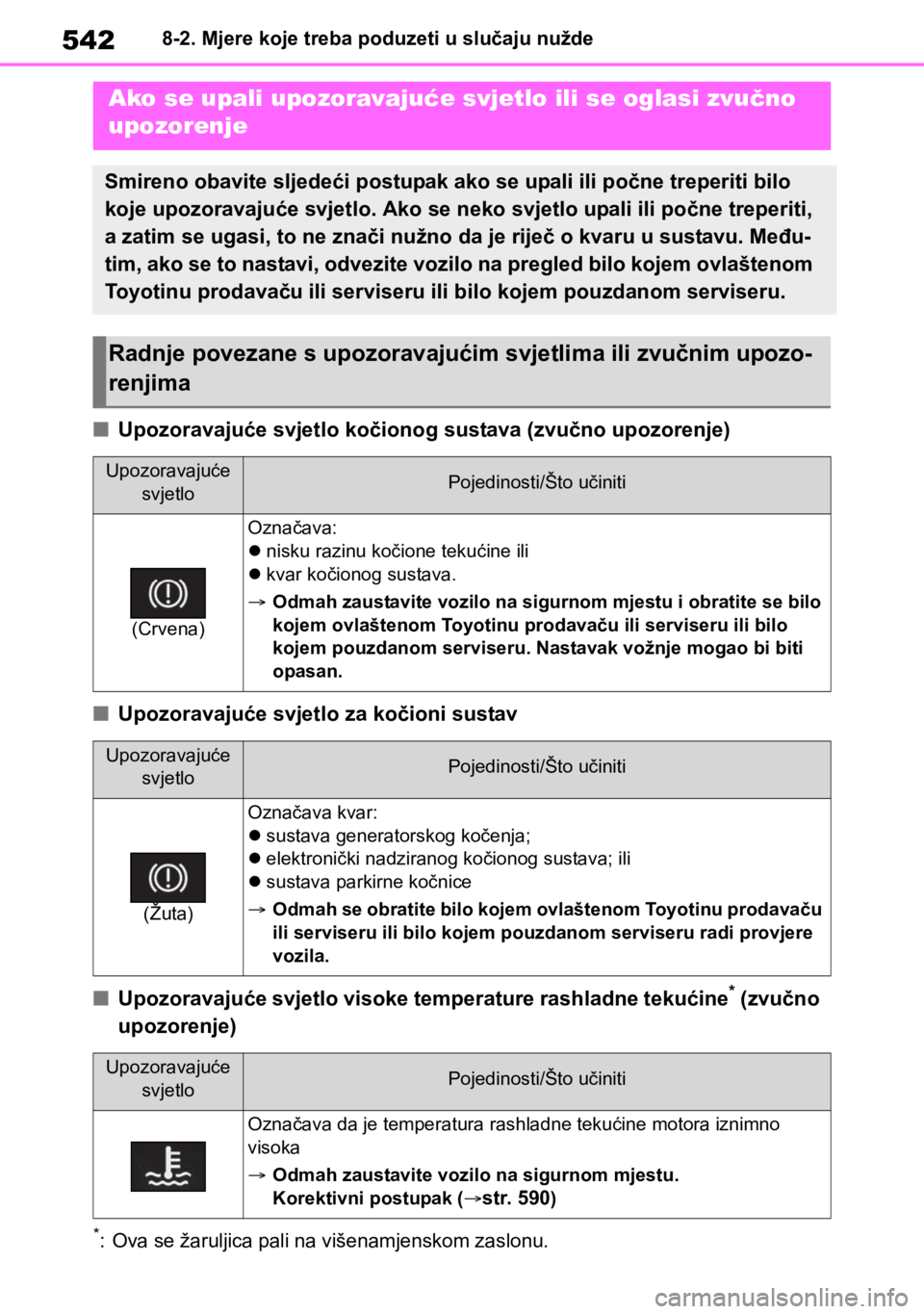

Ako se upali upozoravajuće svjetlo ili se oglasi zvučno
upozorenje
Smireno obavite sljedeći postupak ako se upali ili počne treperiti bilo
koje upozoravajuće svjetlo. Ako se neko svjetlo upali ili počne treperiti,
a zatim se ugasi, to ne znači nužno da je riječ o kvaru u sustavu. Među-
tim, ako se to nastavi, odvezite vozilo na pregled bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom serviseru.
Radnje povezane s upozoravajućim svjetlima ili zvučnim upozo-
renjima
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Crvena)
Označava:
nisku razinu kočione tekućine ili
kvar kočionog sustava.
Odmah zaustavite vozilo na sigurnom mjestu i obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru. Nastavak vožnje mogao bi biti
opasan.
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Žuta)
Označava kvar:
sustava generatorskog kočenja;
elektronički nadziranog kočionog sustava; ili
sustava parkirne kočnice
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava da je temperatura rashladne tekućine motora iznimno
visoka
Odmah zaustavite vozilo na sigurnom mjestu.
Korektivni postupak (
str. 590)

543
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće

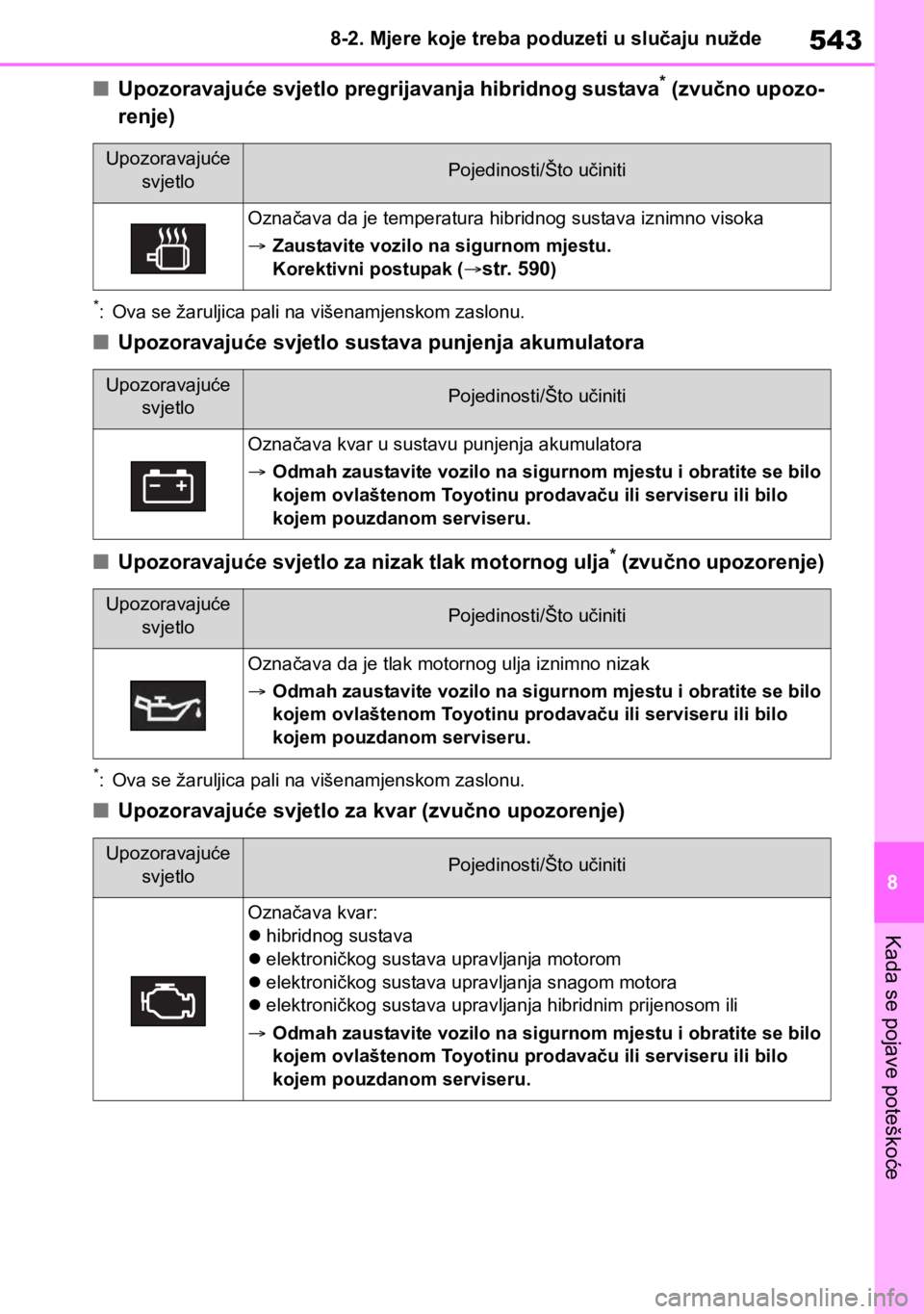

■Upozoravajuće svjetlo pregrijavanja hibridnog sustava* (zvučno upozo-
renje)
*: Ova se žaruljica pali na višenamjenskom zaslonu.
■Upozoravajuće svjetlo sustava punjenja akumulatora
■Upozoravajuće svjetlo za nizak tlak motornog ulja
* (zvučno upozorenje)
*: Ova se žaruljica pali na višenamjenskom zaslonu.
■Upozoravajuće svjetlo za kvar (zvučno upozorenje)
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava da je temperatura hibridnog sustava iznimno visoka
Zaustavite vozilo na sigurnom mjestu.
Korektivni postupak (
str. 590)
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava kvar u sustavu punjenja akumulatora
Odmah zaustavite vozilo na sigurnom mjestu i obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava da je tlak motornog ulja iznimno nizak
Odmah zaustavite vozilo na sigurnom mjestu i obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava kvar:
hibridnog sustava
elektroničkog sustava upravljanja motorom
elektroničkog sustava upravljanja snagom motora
elektroničkog sustava upravljanja hibridnim prijenosom ili
Odmah zaustavite vozilo na sigurnom mjestu i obratite se bilo
kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.

5448-2. Mjere koje treba poduzeti u slučaju nužde

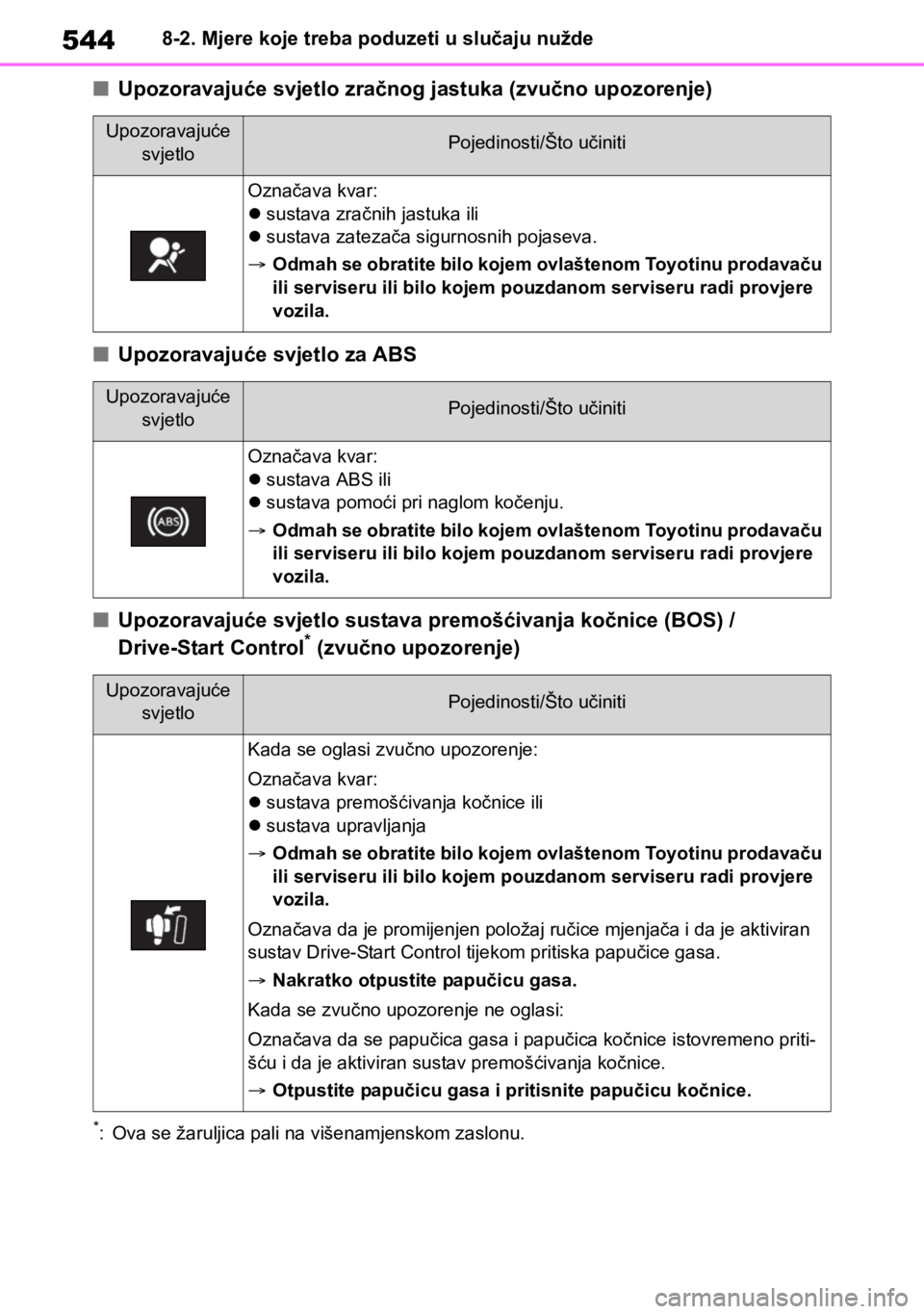

■Upozoravajuće svjetlo zračnog jastuka (zvučno upozorenje)
■Upozoravajuće svjetlo za ABS
■Upozoravajuće svjetlo sustava premošćivanja kočnice (BOS) /
Drive-Start Control
* (zvučno upozorenje)
*: Ova se žaruljica pali na višenamjenskom zaslonu.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava kvar:
sustava zračnih jastuka ili
sustava zatezača sigurnosnih pojaseva.
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava kvar:
sustava ABS ili
sustava pomoći pri naglom kočenju.
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Kada se oglasi zvučno upozorenje:
Označava kvar:
sustava premošćivanja kočnice ili
sustava upravljanja
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Označava da je promijenjen položaj ručice mjenjača i da je aktiviran
sustav Drive-Start Control tijekom pritiska papučice gasa.
Nakratko otpustite papučicu gasa.
Kada se zvučno upozorenje ne oglasi:
Označava da se papučica gasa i papučica kočnice istovremeno priti-
šću i da je aktiviran sustav premošćivanja kočnice.
Otpustite papučicu gasa i pritisnite papučicu kočnice.

545
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće

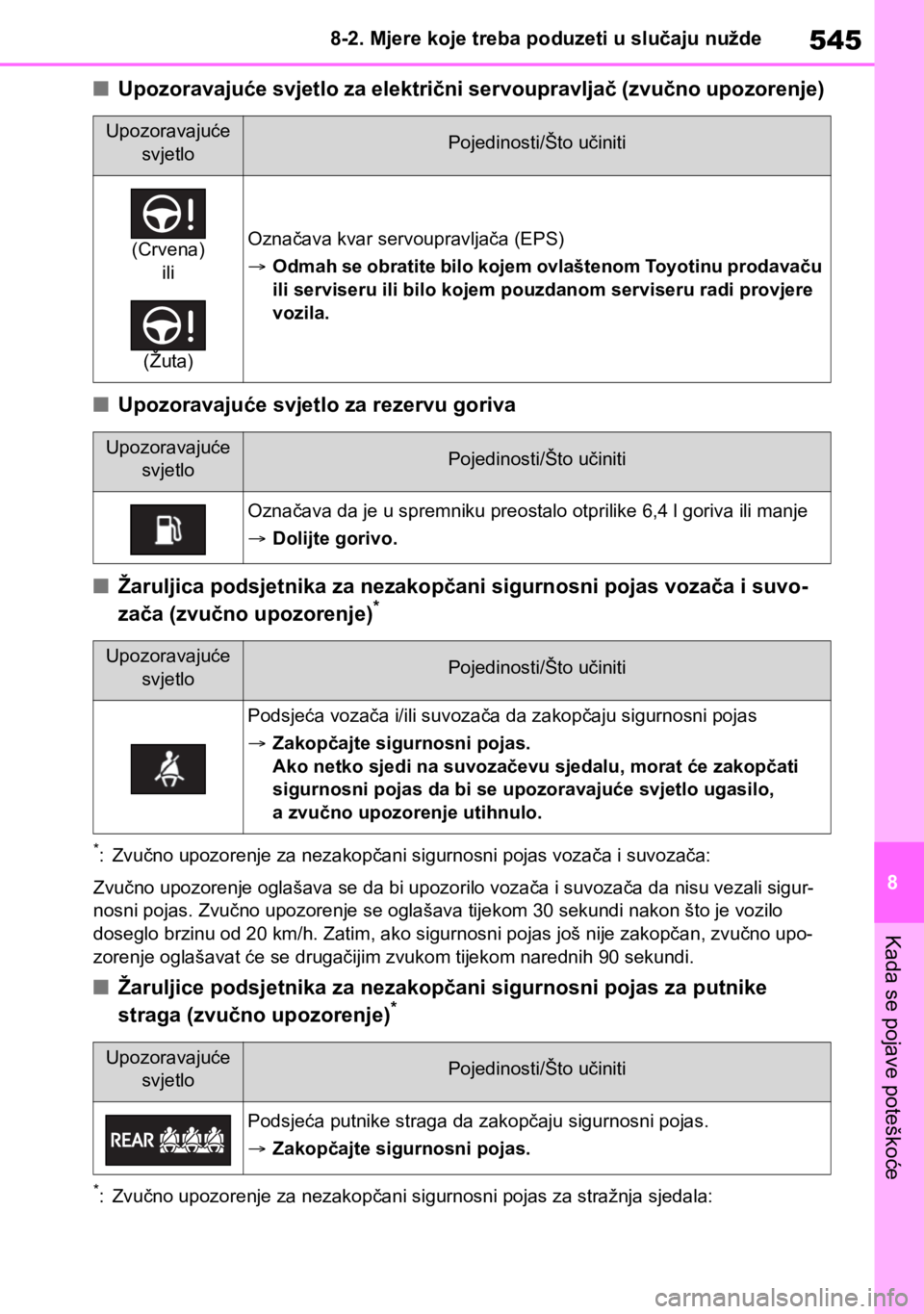

■Upozoravajuće svjetlo za električni servoupravljač (zvučno upozorenje)
■Upozoravajuće svjetlo za rezervu goriva
■Žaruljica podsjetnika za nezakopčani sigurnosni pojas vozača i suvo-
zača (zvučno upozorenje)
*
*: Zvučno upozorenje za nezakopčani sigurnosni pojas vozača i suvozača:
Zvučno upozorenje oglašava se da bi upozorilo vozača i suvozača da nisu vezali sigur-
nosni pojas. Zvučno upozorenje se oglašava tijekom 30 sekundi nakon što je vozilo
doseglo brzinu od 20 km/h. Zatim, ako sigurnosni pojas još nije zakopčan, zvučno upo-
zorenje oglašavat će se drugačijim zvukom tijekom narednih 90 sekundi.
■Žaruljice podsjetnika za nezakopčani sigurnosni pojas za putnike
straga (zvučno upozorenje)*
*: Zvučno upozorenje za nezakopčani sigurnosni pojas za stražnja sjedala:
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Crvena)
ili
(Žuta)Označava kvar servoupravljača (EPS)
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava da je u spremniku preostalo otprilike 6,4 l goriva ili manje
Dolijte gorivo.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Podsjeća vozača i/ili suvozača da zakopčaju sigurnosni pojas
Zakopčajte sigurnosni pojas.
Ako netko sjedi na suvozačevu sjedalu, morat će zakopčati
sigurnosni pojas da bi se upozoravajuće svjetlo ugasilo,
a zvučno upozorenje utihnulo.
Upozoravajuće
svjetloPojedinosti/Što učiniti
Podsjeća putnike straga da zakopčaju sigurnosni pojas.
Zakopčajte sigurnosni pojas.

5468-2. Mjere koje treba poduzeti u slučaju nužde
Zvučno upozorenje oglašava se da bi upozorilo putnike straga da nisu vezali sigurnosni
pojas. Zvučno upozorenje oglašava se jednom ako vozilo dosegne brzinu od 20 km/h.
Ako sigurnosni pojas još nije zakopčan, zvučno upozorenje oglašavat će se naizmje-
nično 6 sekundi. Zatim, ako sigurnosni pojas još nije zakopčan, zvučno upozorenje ogla-
šavat će se drugačijim zvukom tijekom narednih 60 sekundi.

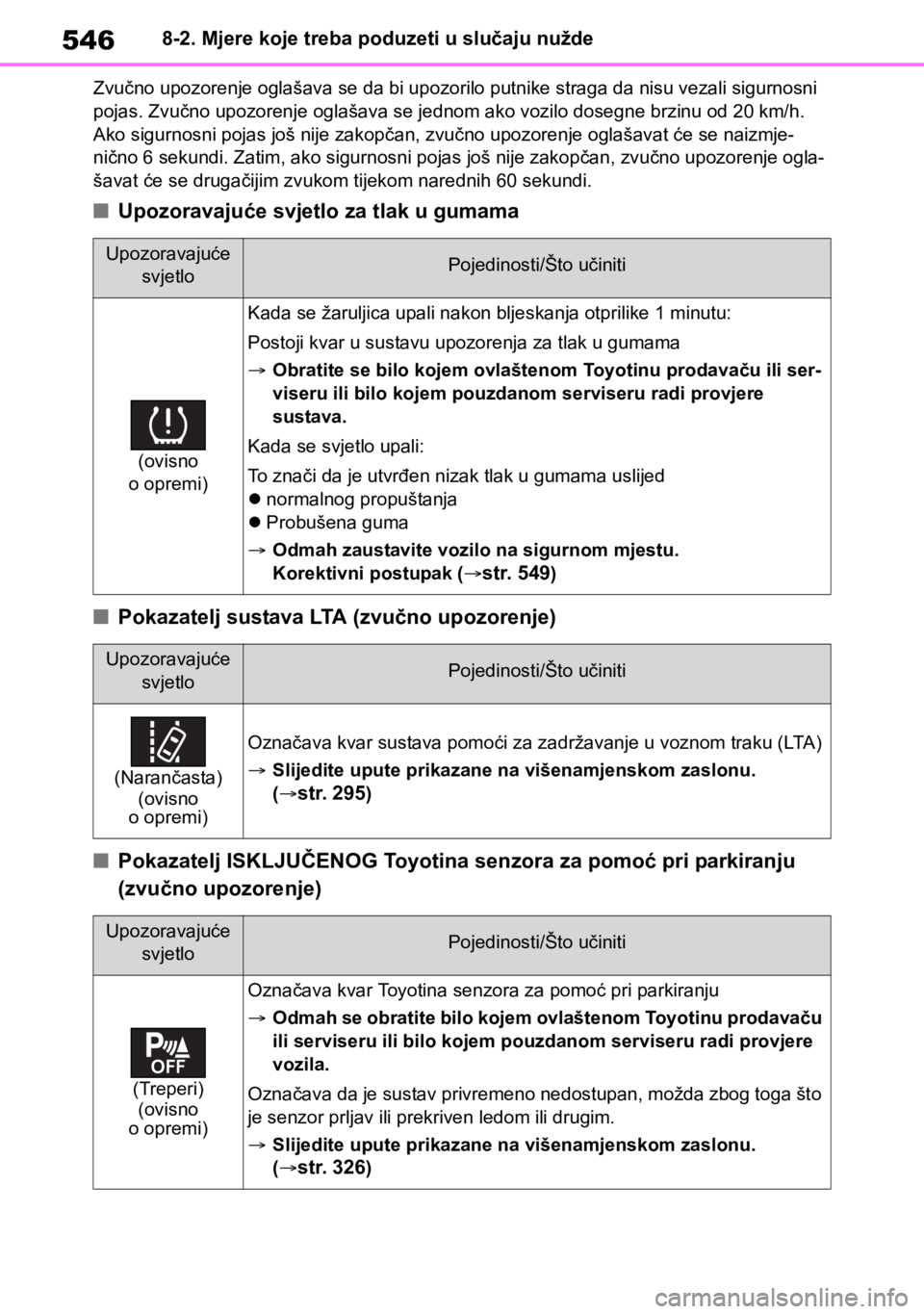

■Upozoravajuće svjetlo za tlak u gumama
■Pokazatelj sustava LTA (zvučno upozorenje)
■Pokazatelj ISKLJUČENOG Toyotina senzora za pomoć pri parkiranju
(zvučno upozorenje)
Upozoravajuće
svjetloPojedinosti/Što učiniti
(ovisno
o opremi)
Kada se žaruljica upali nakon bljeskanja otprilike 1 minutu:
Postoji kvar u sustavu upozorenja za tlak u gumama
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili ser-
viseru ili bilo kojem pouzdanom serviseru radi provjere
sustava.
Kada se svjetlo upali:
To znači da je utvrđen nizak tlak u gumama uslijed
normalnog propuštanja
Probušena guma
Odmah zaustavite vozilo na sigurnom mjestu.
Korektivni postupak (
str. 549)
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Narančasta)
(ovisno
o opremi)
Označava kvar sustava pomoći za zadržavanje u voznom traku (LTA)
Slijedite upute prikazane na višenamjenskom zaslonu.
(
str. 295)
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Treperi)
(ovisno
o opremi)
Označava kvar Toyotina senzora za pomoć pri parkiranju
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Označava da je sustav privremeno nedostupan, možda zbog toga što
je senzor prljav ili prekriven ledom ili drugim.
Slijedite upute prikazane na višenamjenskom zaslonu.
(
str. 326)

547
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće

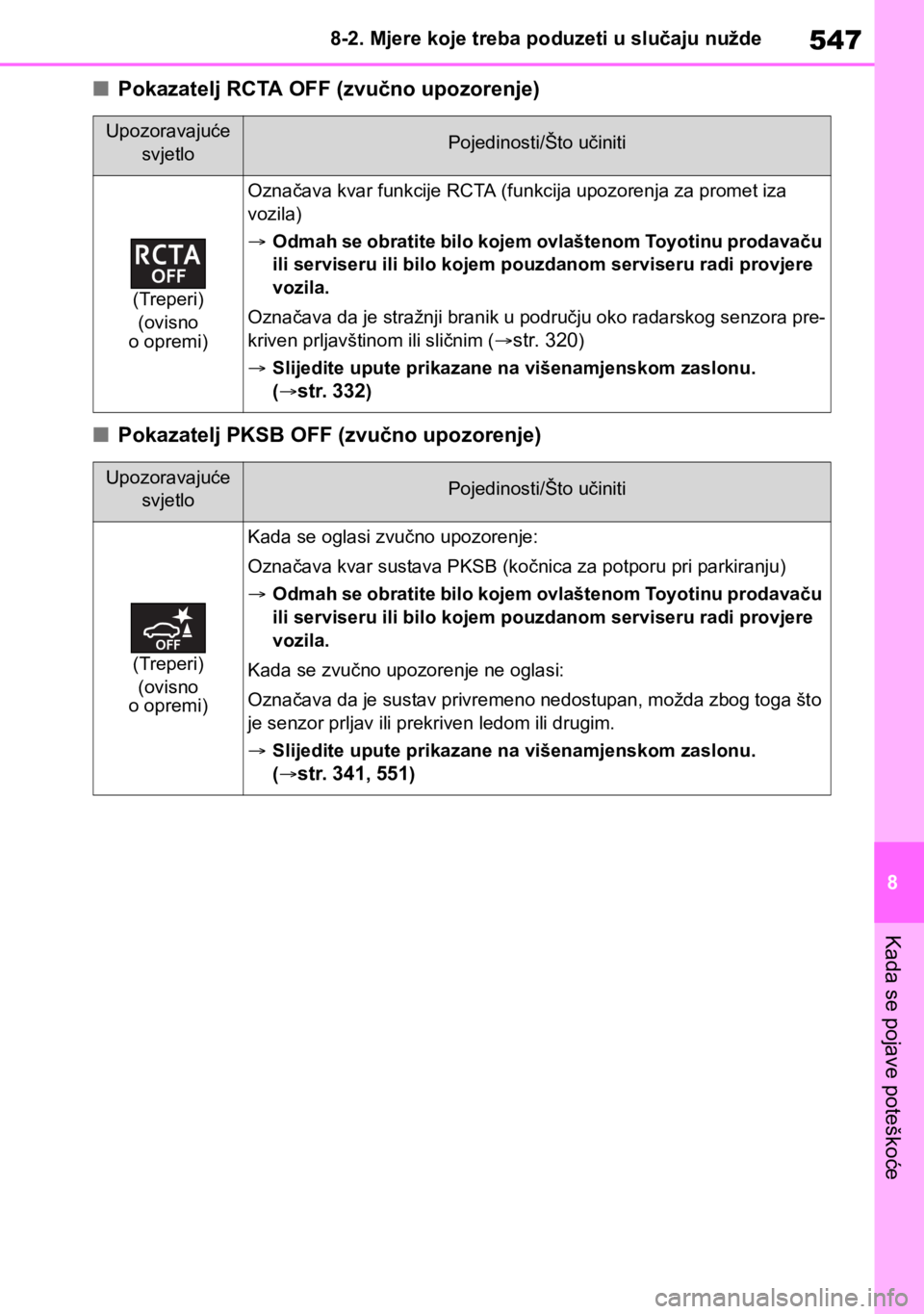

■Pokazatelj RCTA OFF (zvučno upozorenje)
■Pokazatelj PKSB OFF (zvučno upozorenje)
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Treperi)
(ovisno
o opremi)
Označava kvar funkcije RCTA (funkcija upozorenja za promet iza
vozila)
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Označava da je stražnji branik u području oko radarskog senzora pre-
kriven prljavštinom ili sličnim (
str. 320)
Slijedite upute prikazane na višenamjenskom zaslonu.
(
str. 332)
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Treperi)
(ovisno
o opremi)
Kada se oglasi zvučno upozorenje:
Označava kvar sustava PKSB (kočnica za potporu pri parkiranju)
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Kada se zvučno upozorenje ne oglasi:
Označava da je sustav privremeno nedostupan, možda zbog toga što
je senzor prljav ili prekriven ledom ili drugim.
Slijedite upute prikazane na višenamjenskom zaslonu.
(
str. 341, 551)

5488-2. Mjere koje treba poduzeti u slučaju nužde

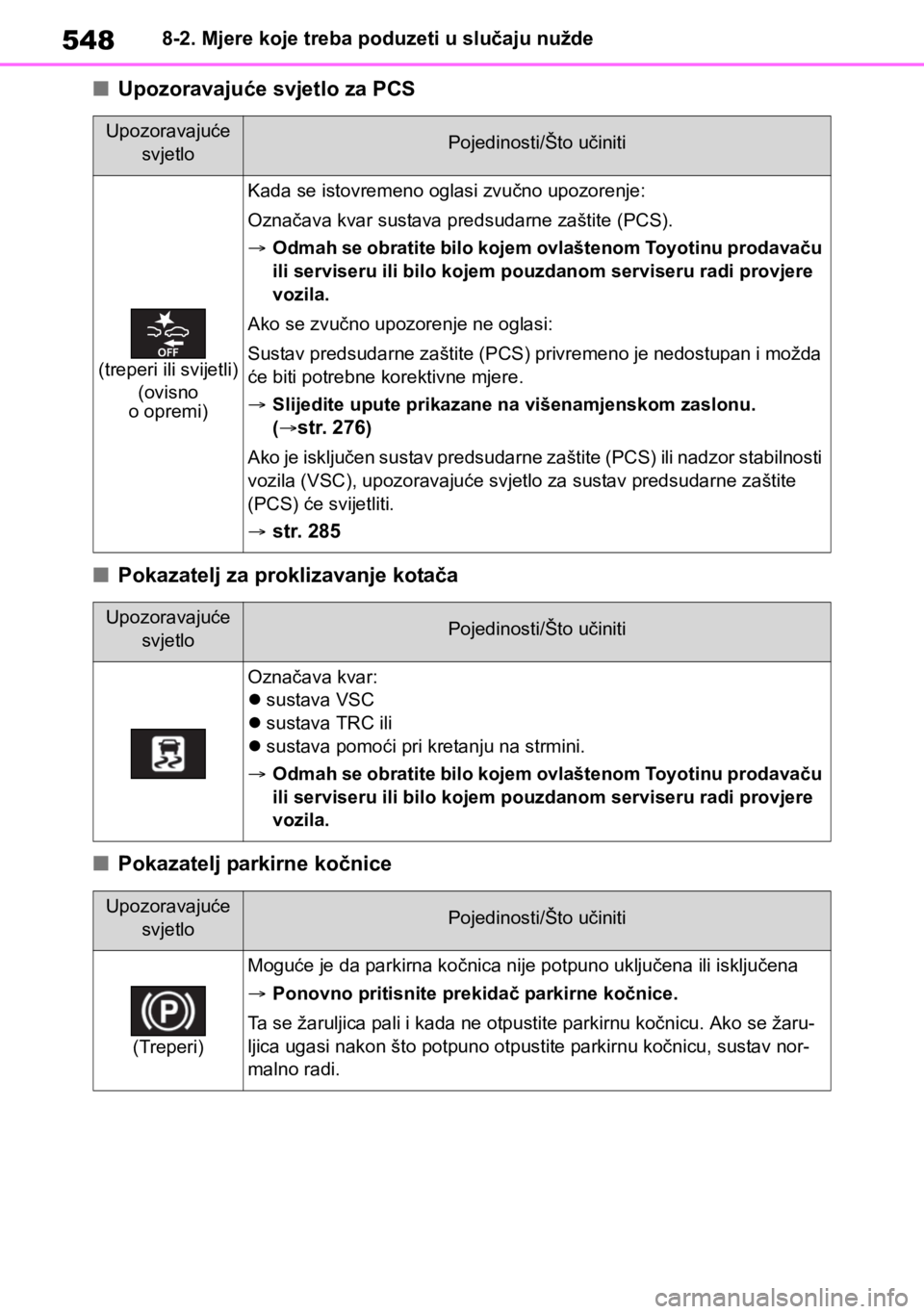

■Upozoravajuće svjetlo za PCS
■Pokazatelj za proklizavanje kotača
■Pokazatelj parkirne kočnice
Upozoravajuće
svjetloPojedinosti/Što učiniti
(treperi ili svijetli)
(ovisno
o opremi)
Kada se istovremeno oglasi zvučno upozorenje:
Označava kvar sustava predsudarne zaštite (PCS).
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Ako se zvučno upozorenje ne oglasi:
Sustav predsudarne zaštite (PCS) privremeno je nedostupan i možda
će biti potrebne korektivne mjere.
Slijedite upute prikazane na višenamjenskom zaslonu.
(
str. 276)
Ako je isključen sustav predsudarne zaštite (PCS) ili nadzor stabilnosti
vozila (VSC), upozoravajuće svjetlo za sustav predsudarne zaštite
(PCS) će svijetliti.

str. 285
Upozoravajuće
svjetloPojedinosti/Što učiniti
Označava kvar:
sustava VSC
sustava TRC ili
sustava pomoći pri kretanju na strmini.
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Treperi)
Moguće je da parkirna kočnica nije potpuno uključena ili isključena
Ponovno pritisnite prekidač parkirne kočnice.
Ta se žaruljica pali i kada ne otpustite parkirnu kočnicu. Ako se žaru-
ljica ugasi nakon što potpuno otpustite parkirnu kočnicu, sustav nor-
malno radi.

549
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
■Pokazatelj djelovanja produženog rada kočnice
■Zvučno upozorenje
U nekim slučajevima, zvučno upozorenje
možda će biti teško čuti, zbog buke iz oko-
line ili glasnog zvuka iz audiosustava.
■Senzor prisutnosti suvozača, pod-
sjetnik za sigurnosni pojas i zvučno
upozorenje
●Ako na suvozačevo sjedalo postavite
prtljagu, senzor prisutnosti suvozača
mogao bi izazvati treperenje upozorava-
jućeg svjetla za nezakopčani pojas
i oglašavanje zvučnog upozorenja iako
na sjedalu ne sjedi osoba.
●Ako na sjedalo postavite jastuk, senzor
možda neće ispravno otkriti suvozača
i upozoravajuće svjetlo možda neće
ispravno raditi.
■Ako se u vožnji upali upozoravajuće
svjetlo za kvar
Na nekim modelima upozoravajuće svje-
tlo za kvar će se upaliti ako spremnik
goriva ostane potpuno prazan. Ako je
spremnik goriva prazan, odmah dolijte
gorivo. Upozoravajuće svjetlo za kvar uga-
sit će se nakon nekoliko vožnji.
Ako se upozoravajuće svjetlo za kvar ne
ugasi, obratite se čim prije bilo kojem ovla-
štenom Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru.
■Upozoravajuće svjetlo za električni
servoupravljač (zvučno upozorenje)
Kada akumulator od 12 V više nije
dovoljno napunjen ili napon privremeno
padne, upozoravajuće svjetlo električnog
servoupravljača će se možda upaliti,
a može se oglasiti i zvučno upozorenje.
■Kada se upali upozoravajuće svjetlo
za tlak u gumama (vozila sa susta-
vom upozorenja za tlak u gumama)
Provjerite je li neka guma probušena.
Ako je guma probušena: str. 554, 566
Ako nijedna guma nije probušena:
Postavite prekidač hibridnog sustava na
OFF, a zatim ga prebacite u položaj ON.
Provjerite svijetli li ili bljeska upozorava-
juće svjetlo za tlak u gumama.
Ako upozoravajuće svjetlo za tlak
u gumama bljeska otprilike 1 minutu,
a zatim ostaje upaljeno
Možda je došlo do kvara sustava upozore-
nja za tlak u gumama. Odmah se obratite
bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom servi-
seru radi provjere vozila.
Ako se upali upozoravajuće svjetlo za
tlak u gumama
1Nakon što se temperatura guma
dovoljno smanji, provjerite tlak
u gumama i podesite ga na željenu
razinu.
2Ako se upozoravajuće svjetlo ne ugasi
čak ni nakon nekoliko minuta, provje-
rite razinu tlaka u gumama i provedite
inicijalizaciju. (str. 511)
■Upozoravajuće svjetlo za tlak
u gumama može se upaliti uslijed
normalnog propuštanja (vozila sa
sustavom upozorenja za tlak
u gumama)
Upozoravajuće svjetlo za tlak u gumama
može se upaliti zbog prirodnih razloga, kao
što je normalno propuštanje zraka ili pro-
mjena tlaka u gumi uslijed promjene tem-
perature. U tom slučaju podešavanje tlaka
u gumi dovest će do gašenja upozoravaju-
ćeg svjetla (nakon nekoliko minuta).
Upozoravajuće
svjetloPojedinosti/Što učiniti
(Treperi)
Označava kvar sustava produženog rada kočnice
Odmah se obratite bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.

5508-2. Mjere koje treba poduzeti u slučaju nužde
■Kada gumu zamijenite rezervnom
(vozila sa sustavom upozorenja za
tlak u gumama)
Vozila s malom rezervnom gumom: na
maloj rezervnoj gumi ne nalazi se ni ventil
ni predajnik. Ako se guma potpuno ispra-
zni, upozoravajuće svjetlo za tlak u gumi
neće se ugasiti čak ni ako probušenu
gumu zamijenite rezervnom gumom.
Zamijenite rezervnu gumu popravljenom
i podesite tlak u gumi. Upozoravajuće
svjetlo za tlak u gumama ugasit će se
nakon nekoliko minuta.
Vozila s rezervnom gumom standardne
veličine: na rezervnoj gumi nalaze se ventil
i predajnik. Upozoravajuće svjetlo za tlak
u gumama zasvijetlit će ako je nizak tlak
u rezervnoj gumi. Ako se guma potpuno
isprazni, upozoravajuće svjetlo za tlak
u gumi neće se ugasiti čak ni ako probu-
šenu gumu zamijenite rezervnom gumom.
Zamijenite rezervnu gumu popravljenom
i podesite tlak u gumi. Upozoravajuće
svjetlo za tlak u gumama ugasit će se
nakon nekoliko minuta.
■Uvjeti u kojima sustav upozorenja za
tlak u gumama možda neće ispravno
raditi (vozila sa sustavom upozorenja
za tlak u gumama)
str. 502
UPOZORENJE
■Ako upozoravajuća svjetla sustava
ABS i kočionog sustava ostanu
upaljena
Zaustavite vozilo na sigurnom mjestu
i obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
Vozilo će postati izuzetno nestabilno na
kočenju, a sustav ABS mogao bi biti
u kvaru, što bi moglo dovesti do
nesreće koja može izazvati pogibiju ili
teške ozljede.
■Kada se upali upozoravajuće svje-
tlo električnog servoupravljača
Kada se ova žaruljica upali u žutoj boji,
djelovanje servo upravljača je ograni-
čeno. Kada se žaruljica upali u crvenoj
boji, servoupravljač ne radi, a zakreta-
nje upravljača postaje jako teško.
Kada zakretanje upravljača postane
teže nego obično, čvrsto uhvatite uprav-
ljač i zakrenite ga snažnije nego obično.
■Ako se upali upozoravajuće svje-
tlo za tlak u gumama (vozila sa
sustavom upozorenja za tlak
ugumama)
Svakako se pridržavajte sljedećih mjera
opreza.
U suprotnom biste mogli izgubiti nadzor
nad vozilom, što bi moglo dovesti do
pogibije ili teških ozljeda.
●Zaustavite vozilo na sigurnom mjestu
što prije. Odmah podesite tlak
u gumama.
●Vozila s malom rezervnom gumom
i rezervnom gumom standardne veli-
čine: Ako se upozoravajuće svjetlo za
tlak u gumama upali i nakon podeša-
vanja tlaka u gumi, vjerojatno je riječ
o probušenoj gumi. Provjerite gume.
Ako je neka guma probušena, zamije-
nite je rezervnom gumom, a probu-
šenu gumu odnesite na popravak
najbližem ovlaštenom Toyotinu proda-
vaču ili serviseru ili drugom pouzda-
nom serviseru.
●Vozila s kompletom za popravak
gume u nuždi: Ako se upozoravajuće
svjetlo za tlak u gumama upali i nakon
podešavanja tlaka u gumi, vjerojatno
je riječ o probušenoj gumi. Provjerite
gume. Ako je neka guma probušena,
zakrpajte je kompletom za popravak
gume u nuždi.
