TOYOTA HILUX 2020 Manuale duso (in Italian)

301
4
4-1. Prima di mettersi alla guida
Guida
HILUX_OM_OM71284L_(EL)

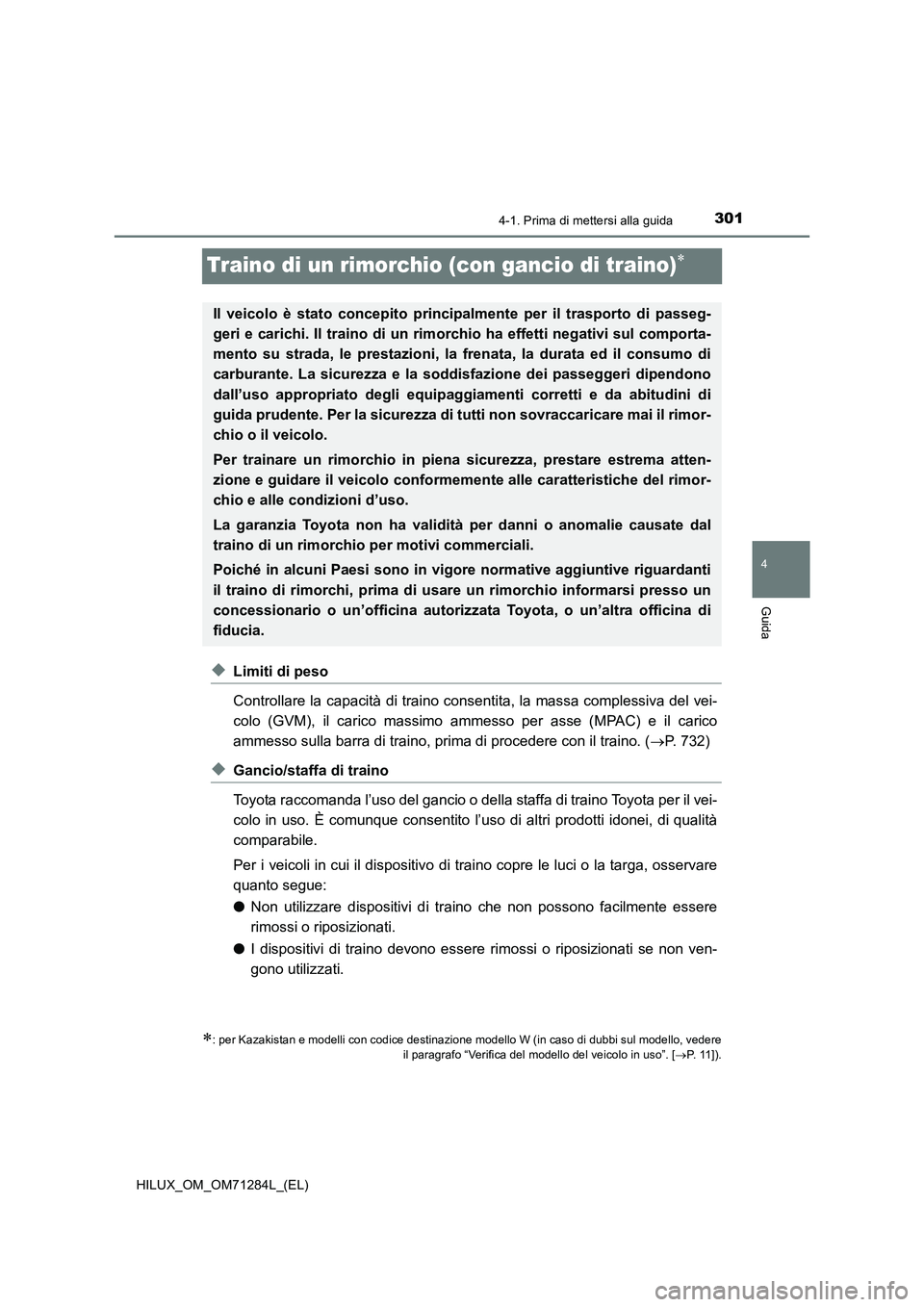

Traino di un rimorchio (con gancio di traino)
◆Limiti di peso
Controllare la capacità di traino consentita, la massa complessiva del vei-
colo (GVM), il carico massimo ammesso per asse (MPAC) e il carico
ammesso sulla barra di traino, prima di procedere con il traino. (P. 732)
◆Gancio/staffa di traino
Toyota raccomanda l’uso del gancio o della staffa di traino Toyota per il vei-
colo in uso. È comunque consentito l’uso di altri prodotti idonei, di qualità
comparabile.
Per i veicoli in cui il dispositivo di traino copre le luci o la targa, osservare
quanto segue:
●Non utilizzare dispositivi di traino che non possono facilmente essere
rimossi o riposizionati.
●I dispositivi di traino devono essere rimossi o riposizionati se non ven-
gono utilizzati.
: per Kazakistan e modelli con codice destinazione modello W (in caso di dubbi sul modello, vedere
il paragrafo “Verifica del modello del veicolo in uso”. [P. 11]).
Il veicolo è stato concepito principalmente per il trasporto di passeg-
geri e carichi. Il traino di un rimorchio ha effetti negativi sul comporta-
mento su strada, le prestazioni, la frenata, la durata ed il consumo di
carburante. La sicurezza e la soddisfazione dei passeggeri dipendono
dall’uso appropriato degli equipaggiamenti corretti e da abitudini di
guida prudente. Per la sicurezza di tutti non sovraccaricare mai il rimor-
chio o il veicolo.
Per trainare un rimorchio in piena sicurezza, prestare estrema atten-
zione e guidare il veicolo conformemente alle caratteristiche del rimor-
chio e alle condizioni d’uso.
La garanzia Toyota non ha validità per danni o anomalie causate dal
traino di un rimorchio per motivi commerciali.
Poiché in alcuni Paesi sono in vigore normative aggiuntive riguardanti
il traino di rimorchi, prima di usare un rimorchio informarsi presso un
concessionario o un’officina autorizzata Toyota, o un’altra officina di
fiducia.

3024-1. Prima di mettersi alla guida
HILUX_OM_OM71284L_(EL)
570 mm
570 mm

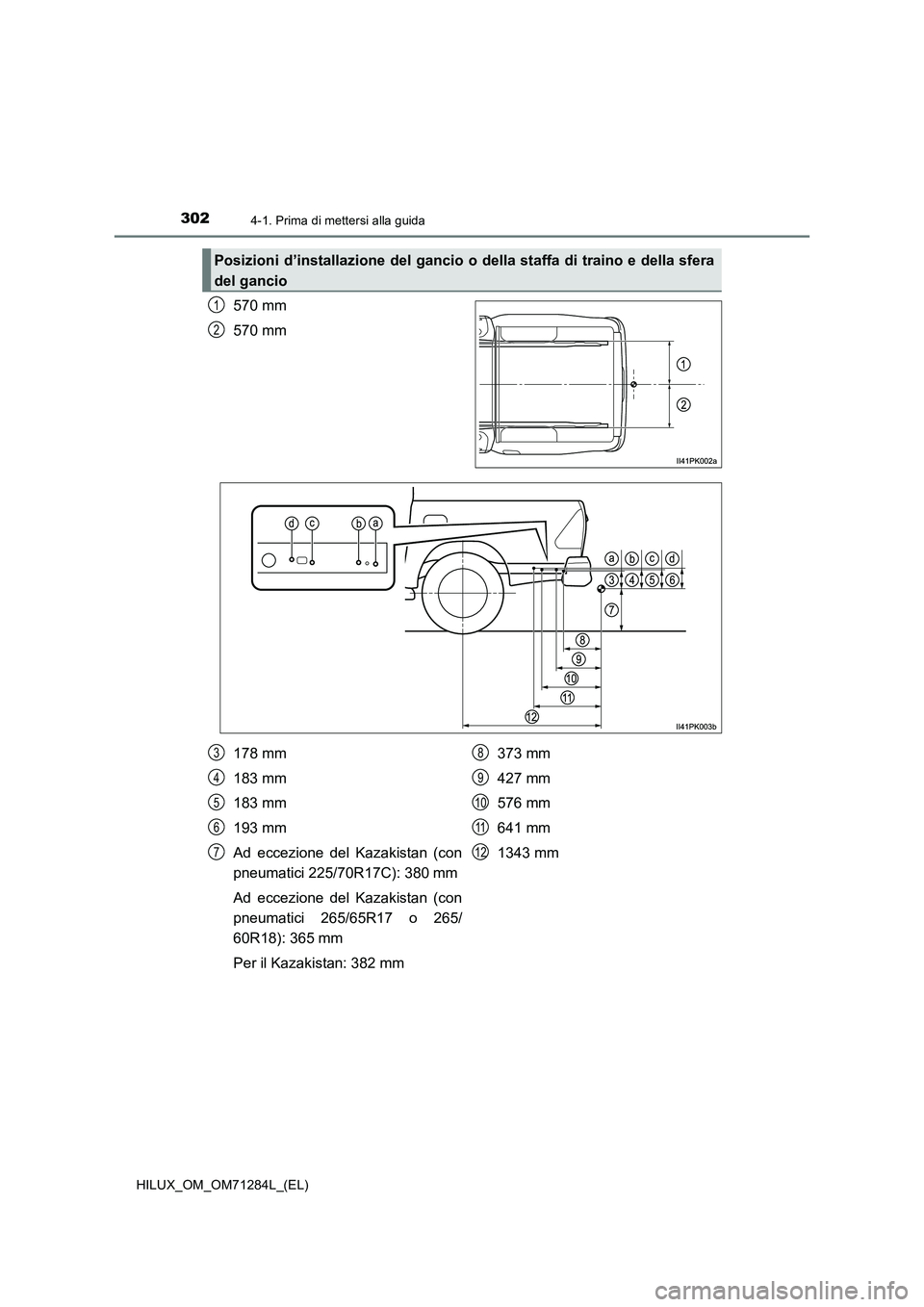

Posizioni d’installazione del gancio o della staffa di traino e della sfera
del gancio
1
2
178 mm
183 mm
183 mm
193 mm
Ad eccezione del Kazakistan (con
pneumatici 225/70R17C): 380 mm
Ad eccezione del Kazakistan (con
pneumatici 265/65R17 o 265/
60R18): 365 mm
Per il Kazakistan: 382 mm373 mm
427 mm
576 mm
641 mm
1343 mm3
4
5
6
7
8
9
10
11
12

3034-1. Prima di mettersi alla guida
4
Guida
HILUX_OM_OM71284L_(EL)

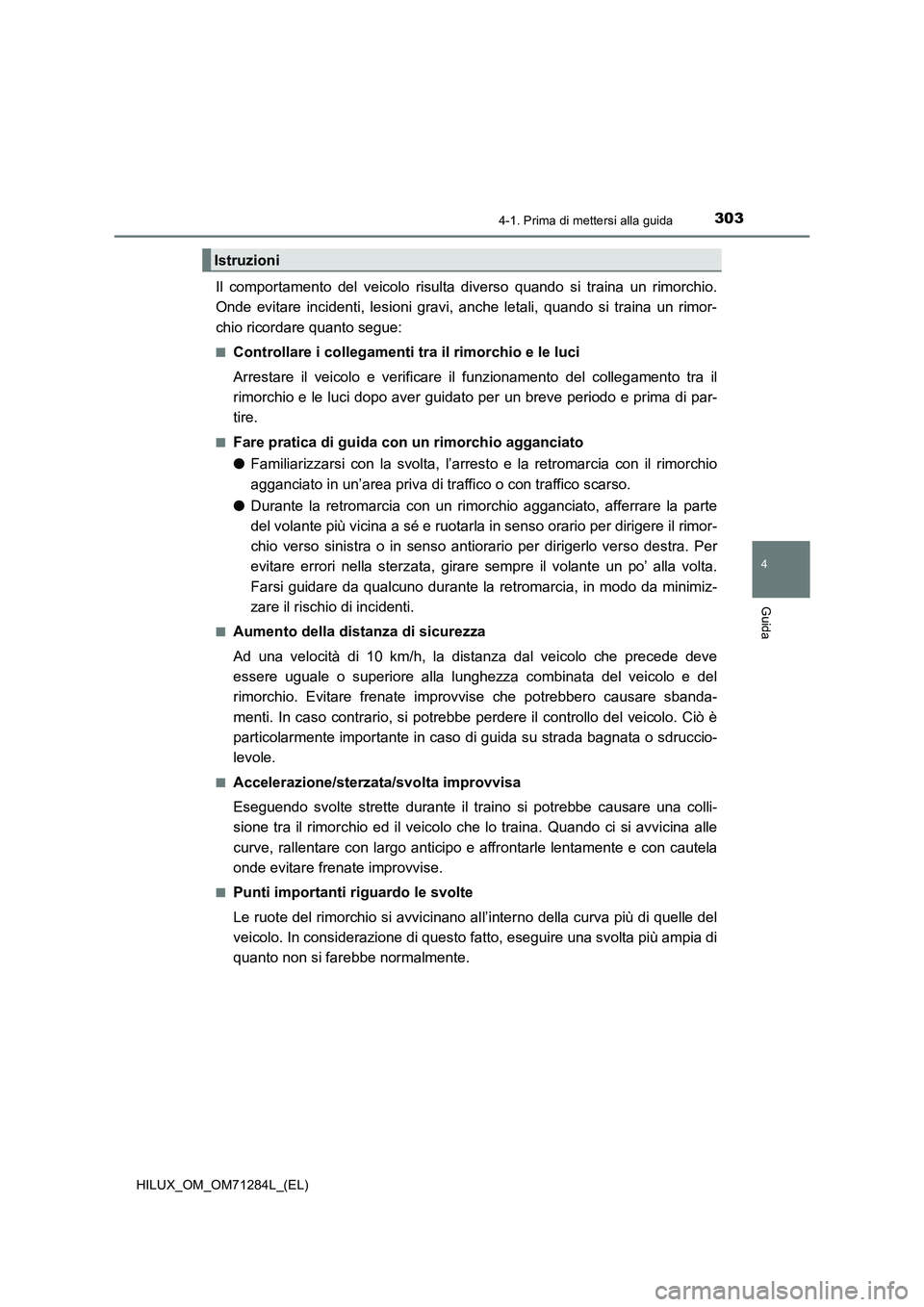

Il comportamento del veicolo risulta diverso quando si traina un rimorchio.
Onde evitare incidenti, lesioni gravi, anche letali, quando si traina un rimor-
chio ricordare quanto segue:
■Controllare i collegamenti tra il rimorchio e le luci
Arrestare il veicolo e verificare il funzionamento del collegamento tra il
rimorchio e le luci dopo aver guidato per un breve periodo e prima di par-
tire.
■Fare pratica di guida con un rimorchio agganciato
●Familiarizzarsi con la svolta, l’arresto e la retromarcia con il rimorchio
agganciato in un’area priva di traffico o con traffico scarso.
●Durante la retromarcia con un rimorchio agganciato, afferrare la parte
del volante più vicina a sé e ruotarla in senso orario per dirigere il rimor-
chio verso sinistra o in senso antiorario per dirigerlo verso destra. Per
evitare errori nella sterzata, girare sempre il volante un po’ alla volta.
Farsi guidare da qualcuno durante la retromarcia, in modo da minimiz-
zare il rischio di incidenti.
■Aumento della distanza di sicurezza
Ad una velocità di 10 km/h, la distanza dal veicolo che precede deve
essere uguale o superiore alla lunghezza combinata del veicolo e del
rimorchio. Evitare frenate improvvise che potrebbero causare sbanda-
menti. In caso contrario, si potrebbe perdere il controllo del veicolo. Ciò è
particolarmente importante in caso di guida su strada bagnata o sdruccio-
levole.
■Accelerazione/sterzata/svolta improvvisa
Eseguendo svolte strette durante il traino si potrebbe causare una colli-
sione tra il rimorchio ed il veicolo che lo traina. Quando ci si avvicina alle
curve, rallentare con largo anticipo e affrontarle lentamente e con cautela
onde evitare frenate improvvise.
■Punti importanti riguardo le svolte
Le ruote del rimorchio si avvicinano all’interno della curva più di quelle del
veicolo. In considerazione di questo fatto, eseguire una svolta più ampia di
quanto non si farebbe normalmente.
Istruzioni

3044-1. Prima di mettersi alla guida
HILUX_OM_OM71284L_(EL)■

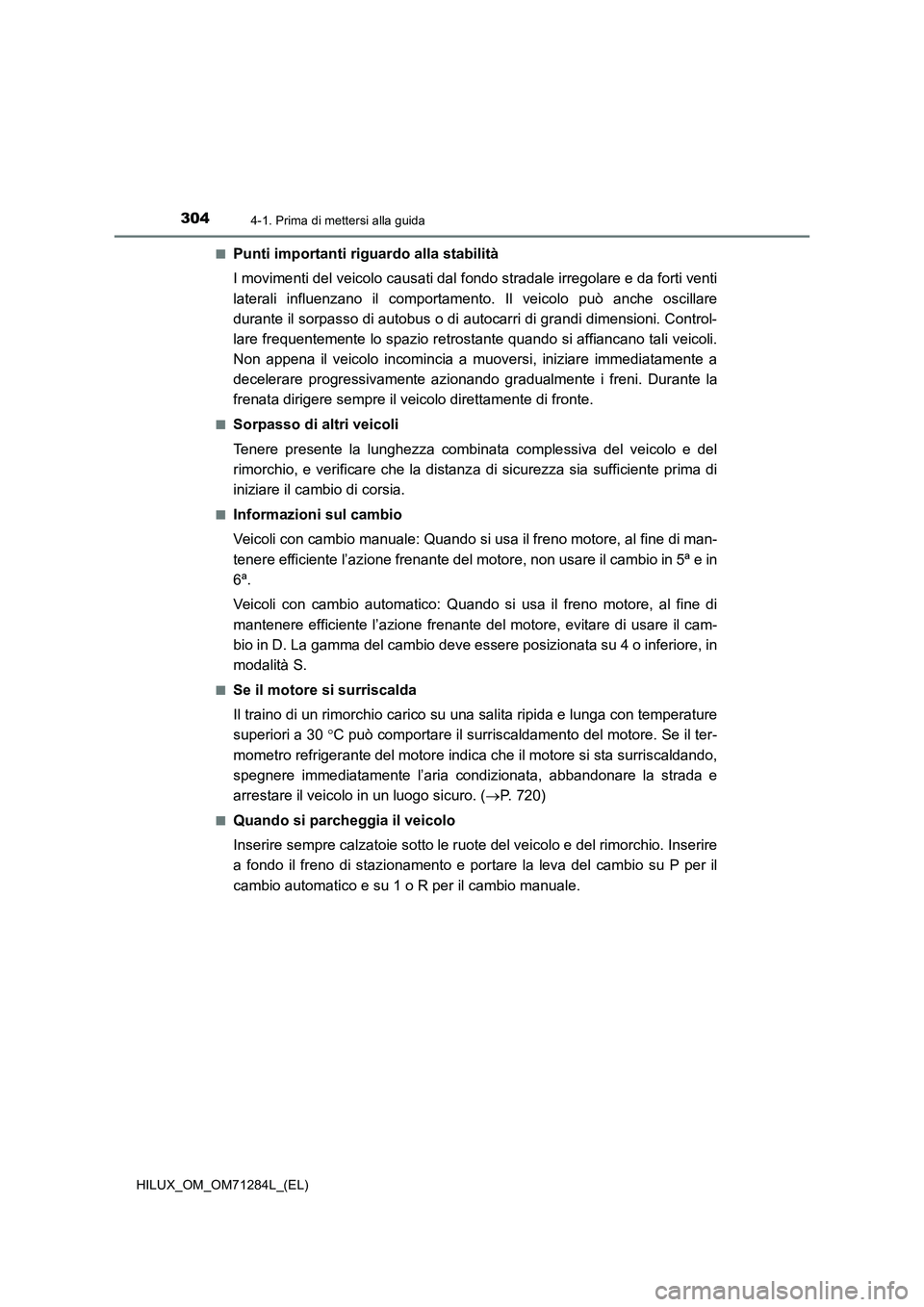

Punti importanti riguardo alla stabilità
I movimenti del veicolo causati dal fondo stradale irregolare e da forti venti
laterali influenzano il comportamento. Il veicolo può anche oscillare
durante il sorpasso di autobus o di autocarri di grandi dimensioni. Control-
lare frequentemente lo spazio retrostante quando si affiancano tali veicoli.
Non appena il veicolo incomincia a muoversi, iniziare immediatamente a
decelerare progressivamente azionando gradualmente i freni. Durante la
frenata dirigere sempre il veicolo direttamente di fronte.
■Sorpasso di altri veicoli
Tenere presente la lunghezza combinata complessiva del veicolo e del
rimorchio, e verificare che la distanza di sicurezza sia sufficiente prima di
iniziare il cambio di corsia.
■Informazioni sul cambio
Veicoli con cambio manuale: Quando si usa il freno motore, al fine di man-
tenere efficiente l’azione frenante del motore, non usare il cambio in 5ª e in
6ª.
Veicoli con cambio automatico: Quando si usa il freno motore, al fine di
mantenere efficiente l’azione frenante del motore, evitare di usare il cam-
bio in D. La gamma del cambio deve essere posizionata su 4 o inferiore, in
modalità S.
■Se il motore si surriscalda
Il traino di un rimorchio carico su una salita ripida e lunga con temperature
superiori a 30 C può comportare il surriscaldamento del motore. Se il ter-
mometro refrigerante del motore indica che il motore si sta surriscaldando,
spegnere immediatamente l’aria condizionata, abbandonare la strada e
arrestare il veicolo in un luogo sicuro. (P. 720)
■Quando si parcheggia il veicolo
Inserire sempre calzatoie sotto le ruote del veicolo e del rimorchio. Inserire
a fondo il freno di stazionamento e portare la leva del cambio su P per il
cambio automatico e su 1 o R per il cambio manuale.

3054-1. Prima di mettersi alla guida
4
Guida
HILUX_OM_OM71284L_(EL)

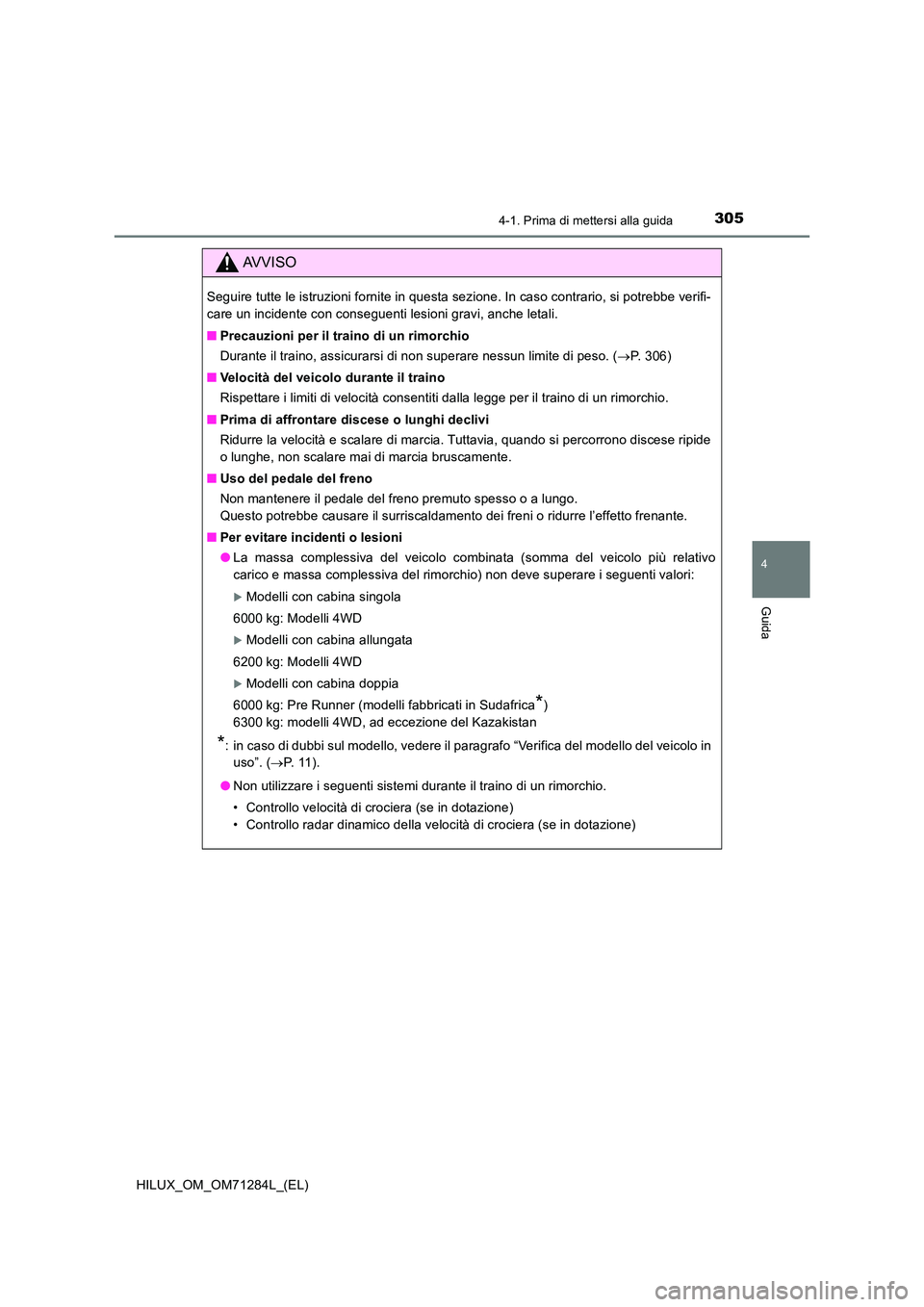

AVVISO
Seguire tutte le istruzioni fornite in questa sezione. In caso contrario, si potrebbe verifi-
care un incidente con conseguenti lesioni gravi, anche letali.
■ Precauzioni per il traino di un rimorchio
Durante il traino, assicurarsi di non superare nessun limite di peso. ( P. 306)
■ Velocità del veicolo durante il traino
Rispettare i limiti di velocità consentiti dalla legge per il traino di un rimorchio.
■ Prima di affrontare discese o lunghi declivi
Ridurre la velocità e scalare di marcia. Tuttavia, quando si percorrono discese ripide
o lunghe, non scalare mai di marcia bruscamente.
■ Uso del pedale del freno
Non mantenere il pedale del freno premuto spesso o a lungo.
Questo potrebbe causare il surriscaldamento dei freni o ridurre l’effetto frenante.
■ Per evitare incidenti o lesioni
● La massa complessiva del veicolo combinata (somma del veicolo più relativo
carico e massa complessiva del rimorchio) non deve superare i seguenti valori:
Modelli con cabina singola
6000 kg: Modelli 4WD
Modelli con cabina allungata
6200 kg: Modelli 4WD
Modelli con cabina doppia
6000 kg: Pre Runner (modelli fabbricati in Sudafrica*)
6300 kg: modelli 4WD, ad eccezione del Kazakistan
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in
uso”. ( P. 1 1 ) .
● Non utilizzare i seguenti sistemi durante il traino di un rimorchio.
• Controllo velocità di crociera (se in dotazione)
• Controllo radar dinamico della velocità di crociera (se in dotazione)

3064-1. Prima di mettersi alla guida
HILUX_OM_OM71284L_(EL)■

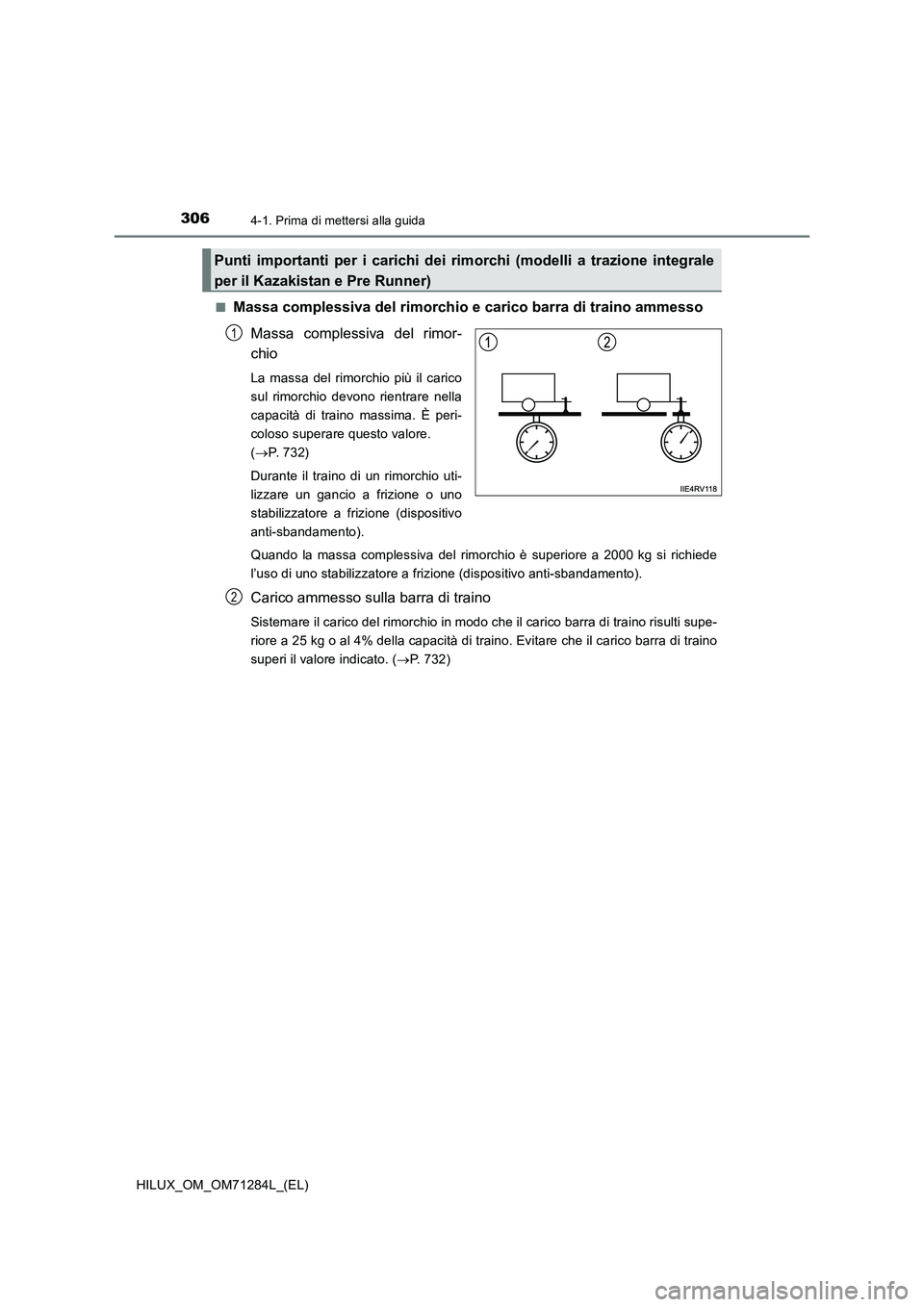

Massa complessiva del rimorchio e carico barra di traino ammesso
Massa complessiva del rimor-
chio
La massa del rimorchio più il carico
sul rimorchio devono rientrare nella
capacità di traino massima. È peri-
coloso superare questo valore.
(P. 7 3 2 )
Durante il traino di un rimorchio uti-
lizzare un gancio a frizione o uno
stabilizzatore a frizione (dispositivo
anti-sbandamento).
Quando la massa complessiva del rimorchio è superiore a 2000 kg si richiede
l’uso di uno stabilizzatore a frizione (dispositivo anti-sbandamento).
Carico ammesso sulla barra di traino
Sistemare il carico del rimorchio in modo che il carico barra di traino risulti supe-
riore a 25 kg o al 4% della capacità di traino. Evitare che il carico barra di traino
superi il valore indicato. (P. 732)
Punti importanti per i carichi dei rimorchi (modelli a trazione integrale
per il Kazakistan e Pre Runner)
1
2

3074-1. Prima di mettersi alla guida
4
Guida
HILUX_OM_OM71284L_(EL)

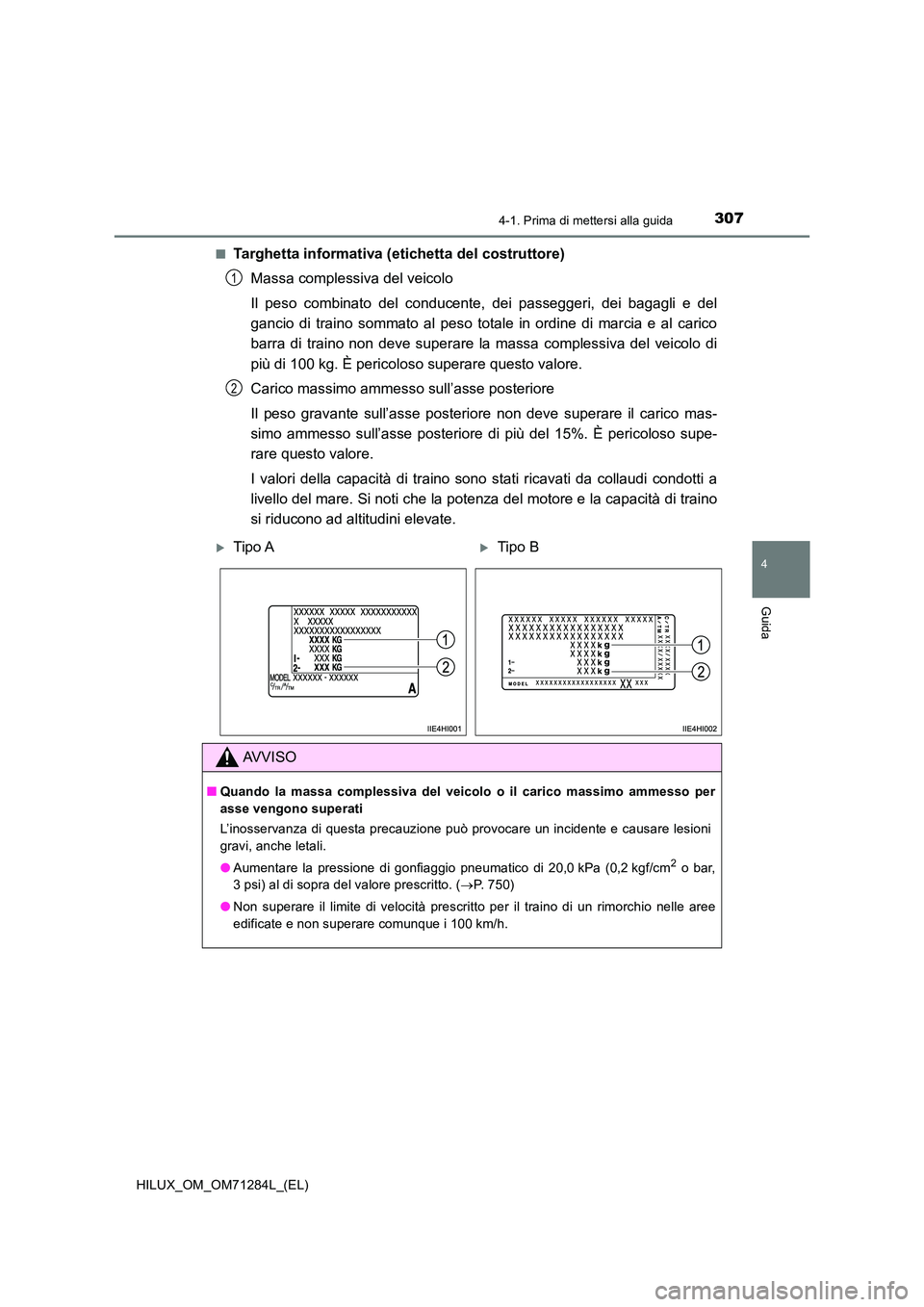

■Targhetta informativa (etichetta del costruttore)
Massa complessiva del veicolo
Il peso combinato del conducente, dei passeggeri, dei bagagli e del
gancio di traino sommato al peso totale in ordine di marcia e al carico
barra di traino non deve superare la massa complessiva del veicolo di
più di 100 kg. È pericoloso superare questo valore.
Carico massimo ammesso sull’asse posteriore
Il peso gravante sull’asse posteriore non deve superare il carico mas-
simo ammesso sull’asse posteriore di più del 15%. È pericoloso supe-
rare questo valore.
I valori della capacità di traino sono stati ricavati da collaudi condotti a
livello del mare. Si noti che la potenza del motore e la capacità di traino
si riducono ad altitudini elevate.
1
2
Tipo ATipo B
AVVISO
■ Quando la massa complessiva del veicolo o il carico massimo ammesso per
asse vengono superati
L’inosservanza di questa precauzione può provocare un incidente e causare lesioni
gravi, anche letali.
● Aumentare la pressione di gonfiaggio pneumatico di 20,0 kPa (0,2 kgf/cm2 o bar,
3 psi) al di sopra del valore prescritto. ( P. 750)
● Non superare il limite di velocità prescritto per il traino di un rimorchio nelle aree
edificate e non superare comunque i 100 km/h.

3084-1. Prima di mettersi alla guida
HILUX_OM_OM71284L_(EL)

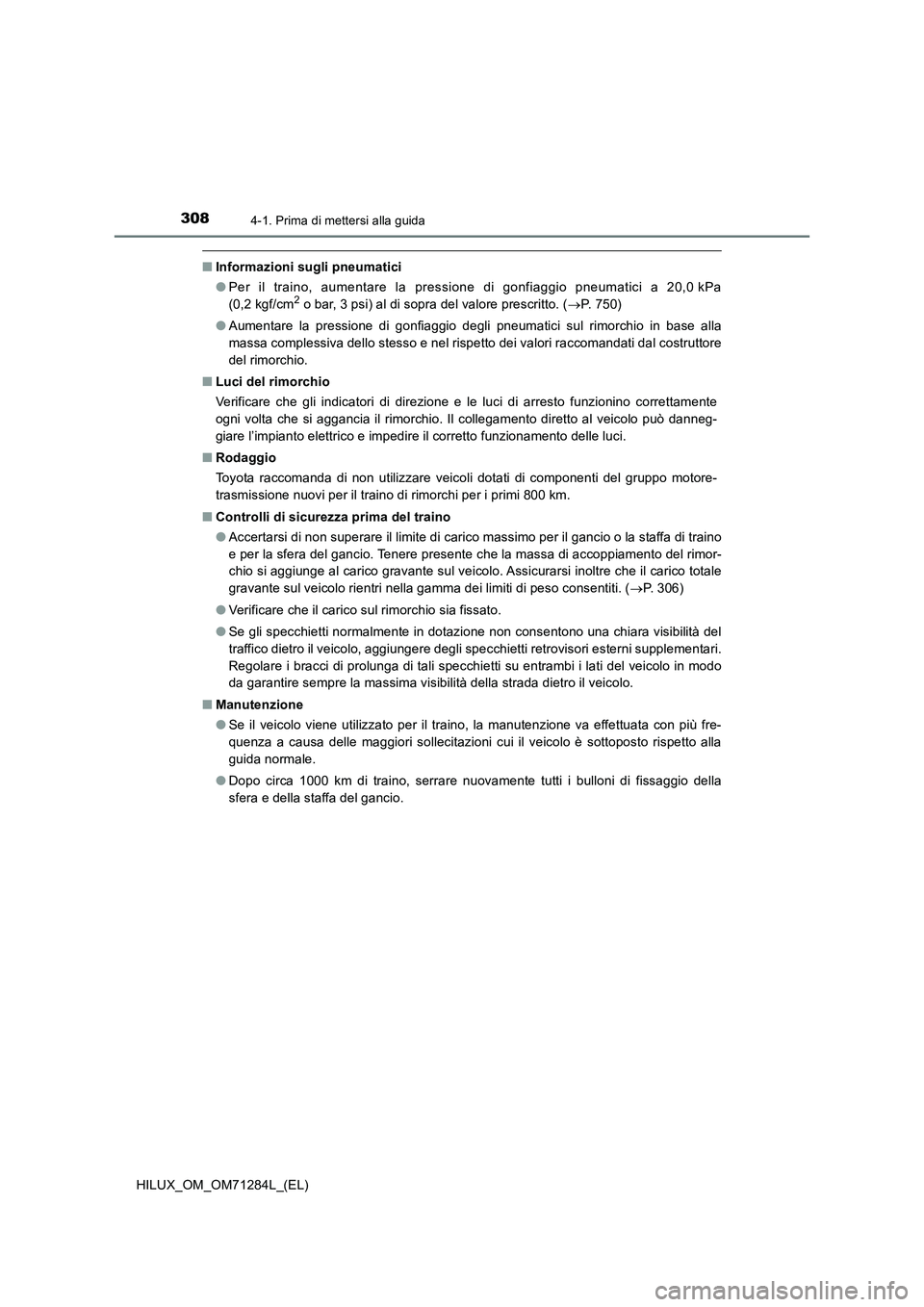

■Informazioni sugli pneumatici
●Per il traino, aumentare la pressione di gonfiaggio pneumatici a 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) al di sopra del valore prescritto. (P. 7 5 0 )
●Aumentare la pressione di gonfiaggio degli pneumatici sul rimorchio in base alla
massa complessiva dello stesso e nel rispetto dei valori raccomandati dal costruttore
del rimorchio.
■Luci del rimorchio
Verificare che gli indicatori di direzione e le luci di arresto funzionino correttamente
ogni volta che si aggancia il rimorchio. Il collegamento diretto al veicolo può danneg-
giare l’impianto elettrico e impedire il corretto funzionamento delle luci.
■Rodaggio
Toyota raccomanda di non utilizzare veicoli dotati di componenti del gruppo motore-
trasmissione nuovi per il traino di rimorchi per i primi 800 km.
■Controlli di sicurezza prima del traino
●Accertarsi di non superare il limite di carico massimo per il gancio o la staffa di traino
e per la sfera del gancio. Tenere presente che la massa di accoppiamento del rimor-
chio si aggiunge al carico gravante sul veicolo. Assicurarsi inoltre che il carico totale
gravante sul veicolo rientri nella gamma dei limiti di peso consentiti. (P. 306)
●Verificare che il carico sul rimorchio sia fissato.
●Se gli specchietti normalmente in dotazione non consentono una chiara visibilità del
traffico dietro il veicolo, aggiungere degli specchietti retrovisori esterni supplementari.
Regolare i bracci di prolunga di tali specchietti su entrambi i lati del veicolo in modo
da garantire sempre la massima visibilità della strada dietro il veicolo.
■Manutenzione
●Se il veicolo viene utilizzato per il traino, la manutenzione va effettuata con più fre-
quenza a causa delle maggiori sollecitazioni cui il veicolo è sottoposto rispetto alla
guida normale.
●Dopo circa 1000 km di traino, serrare nuovamente tutti i bulloni di fissaggio della
sfera e della staffa del gancio.

3094-1. Prima di mettersi alla guida
4
Guida
HILUX_OM_OM71284L_(EL)

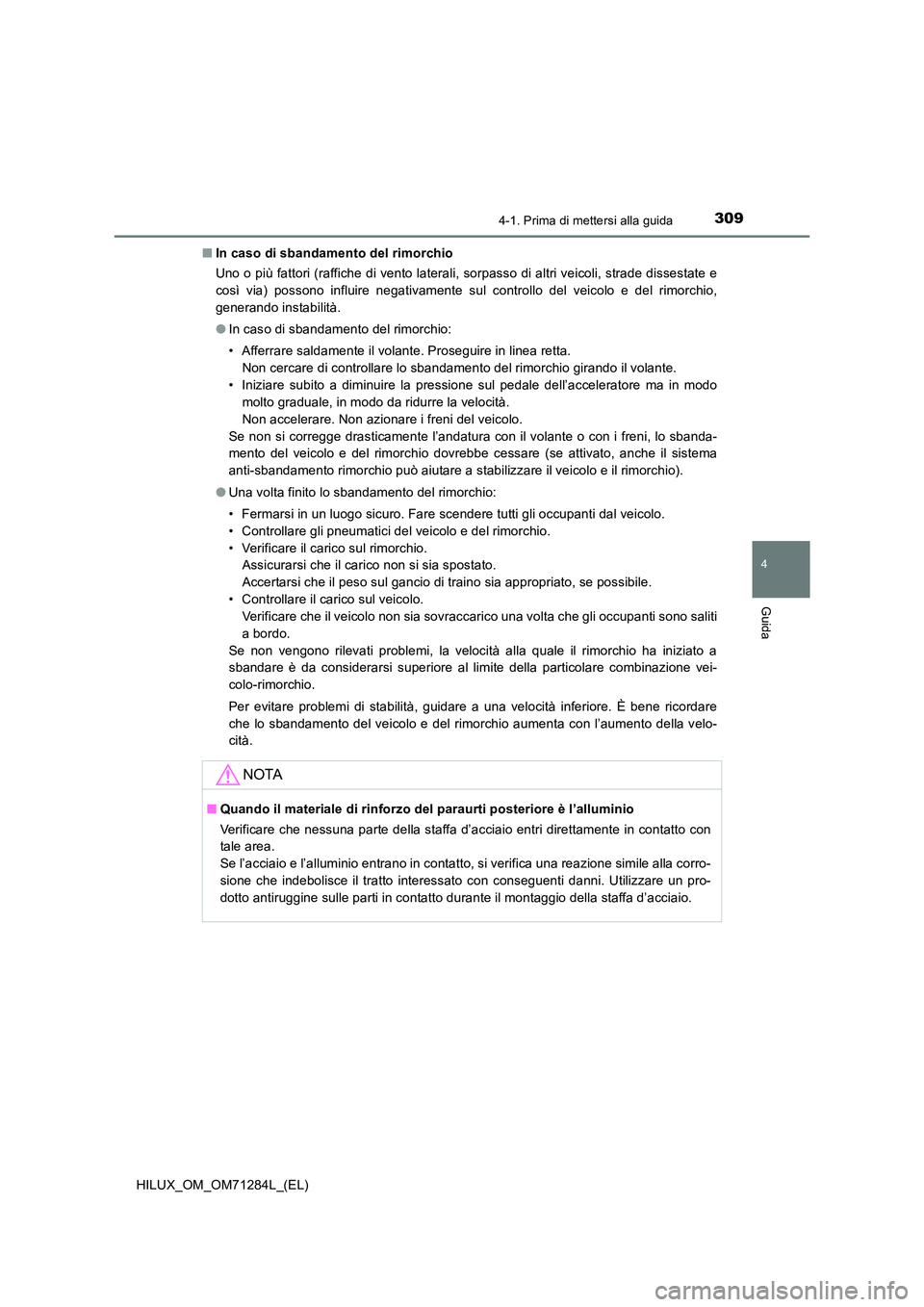

■ In caso di sbandamento del rimorchio
Uno o più fattori (raffiche di vento laterali, sorpasso di altri veicoli, strade dissestate e
così via) possono influire negativamente sul controllo del veicolo e del rimorchio,
generando instabilità.
● In caso di sbandamento del rimorchio:
• Afferrare saldamente il volante. Proseguire in linea retta.
Non cercare di controllare lo sbandamento del rimorchio girando il volante.
• Iniziare subito a diminuire la pressione sul pedale dell’acceleratore ma in modo
molto graduale, in modo da ridurre la velocità.
Non accelerare. Non azionare i freni del veicolo.
Se non si corregge drasticamente l’andatura con il volante o con i freni, lo sbanda-
mento del veicolo e del rimorchio dovrebbe cessare (se attivato, anche il sistema
anti-sbandamento rimorchio può aiutare a stabilizzare il veicolo e il rimorchio).
● Una volta finito lo sbandamento del rimorchio:
• Fermarsi in un luogo sicuro. Fare scendere tutti gli occupanti dal veicolo.
• Controllare gli pneumatici del veicolo e del rimorchio.
• Verificare il carico sul rimorchio.
Assicurarsi che il carico non si sia spostato.
Accertarsi che il peso sul gancio di traino sia appropriato, se possibile.
• Controllare il carico sul veicolo.
Verificare che il veicolo non sia sovraccarico una volta che gli occupanti sono saliti
a bordo.
Se non vengono rilevati problemi, la velocità alla quale il rimorchio ha iniziato a
sbandare è da considerarsi superiore al limite della particolare combinazione vei-
colo-rimorchio.
Per evitare problemi di stabilità, guidare a una velocità inferiore. È bene ricordare
che lo sbandamento del veicolo e del rimorchio aumenta con l’aumento della velo-
cità.
NOTA
■ Quando il materiale di rinforzo del paraurti posteriore è l’alluminio
Verificare che nessuna parte della staffa d’acciaio entri direttamente in contatto con
tale area.
Se l’acciaio e l’alluminio entrano in contatto, si verifica una reazione simile alla corro-
sione che indebolisce il tratto interessato con conseguenti danni. Utilizzare un pro-
dotto antiruggine sulle parti in contatto durante il montaggio della staffa d’acciaio.

3104-1. Prima di mettersi alla guida
HILUX_OM_OM71284L_(EL)■

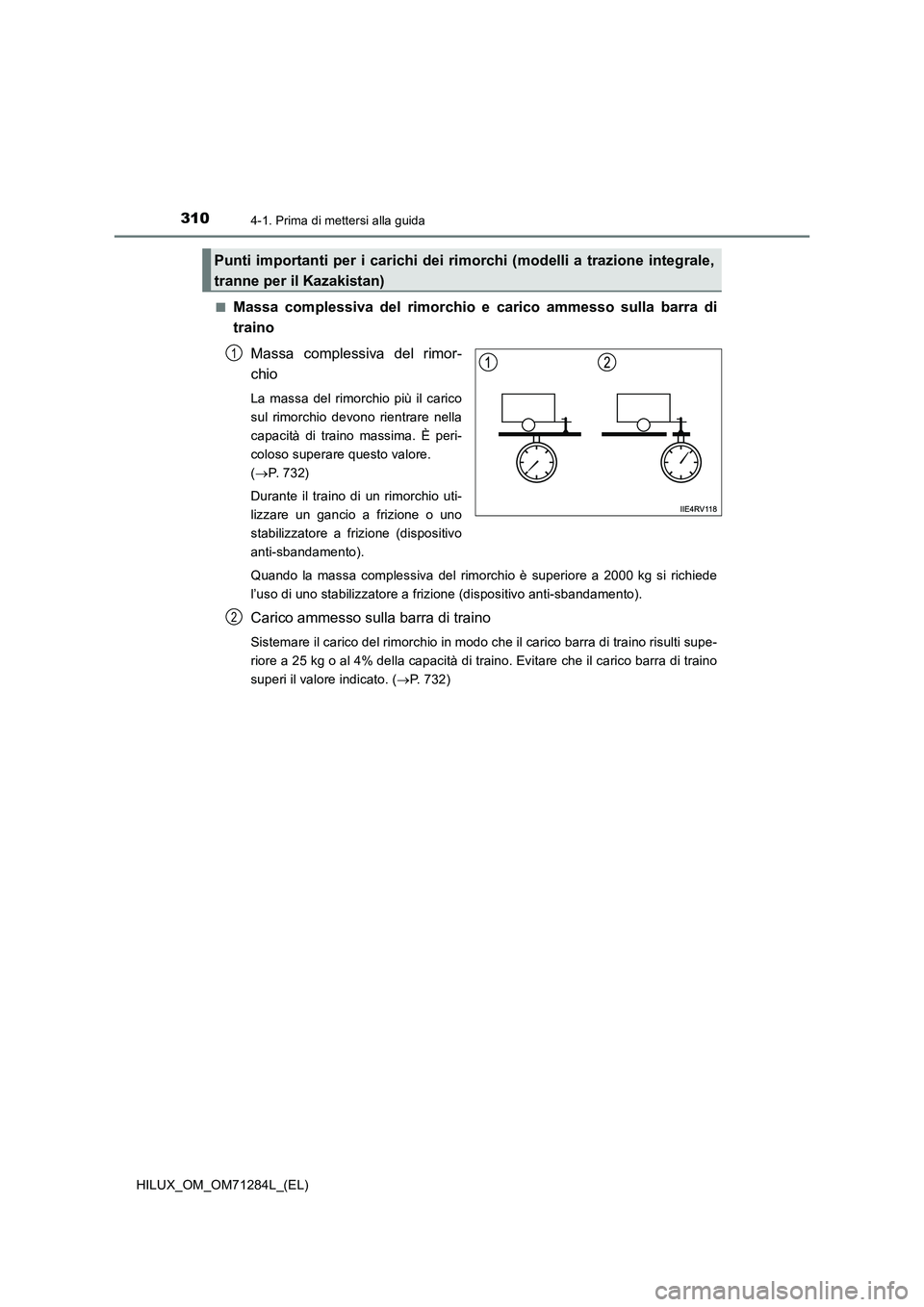

Massa complessiva del rimorchio e carico ammesso sulla barra di
traino
Massa complessiva del rimor-
chio
La massa del rimorchio più il carico
sul rimorchio devono rientrare nella
capacità di traino massima. È peri-
coloso superare questo valore.
(P. 7 3 2 )
Durante il traino di un rimorchio uti-
lizzare un gancio a frizione o uno
stabilizzatore a frizione (dispositivo
anti-sbandamento).
Quando la massa complessiva del rimorchio è superiore a 2000 kg si richiede
l’uso di uno stabilizzatore a frizione (dispositivo anti-sbandamento).
Carico ammesso sulla barra di traino
Sistemare il carico del rimorchio in modo che il carico barra di traino risulti supe-
riore a 25 kg o al 4% della capacità di traino. Evitare che il carico barra di traino
superi il valore indicato. (P. 732)
Punti importanti per i carichi dei rimorchi (modelli a trazione integrale,
tranne per il Kazakistan)
1
2
