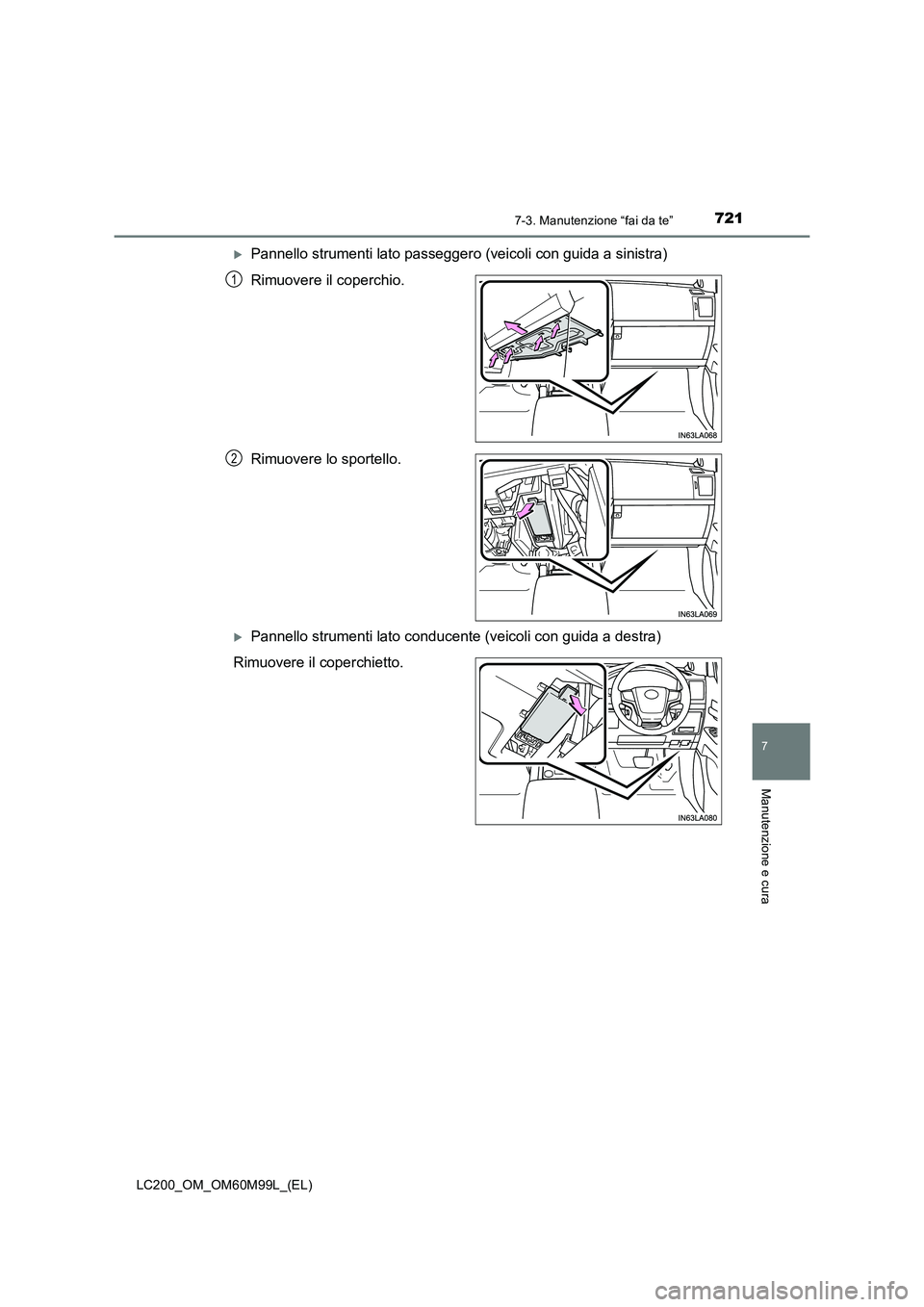

7217-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
XPannello strumenti lato passeggero (veicoli con guida a sinistra)
Rimuovere il coperchio.
Rimuovere lo sportello.
XPannello strumenti lato conducente (veicoli con guida a destra)
Rimuovere il coperchietto.
1
2

7227-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

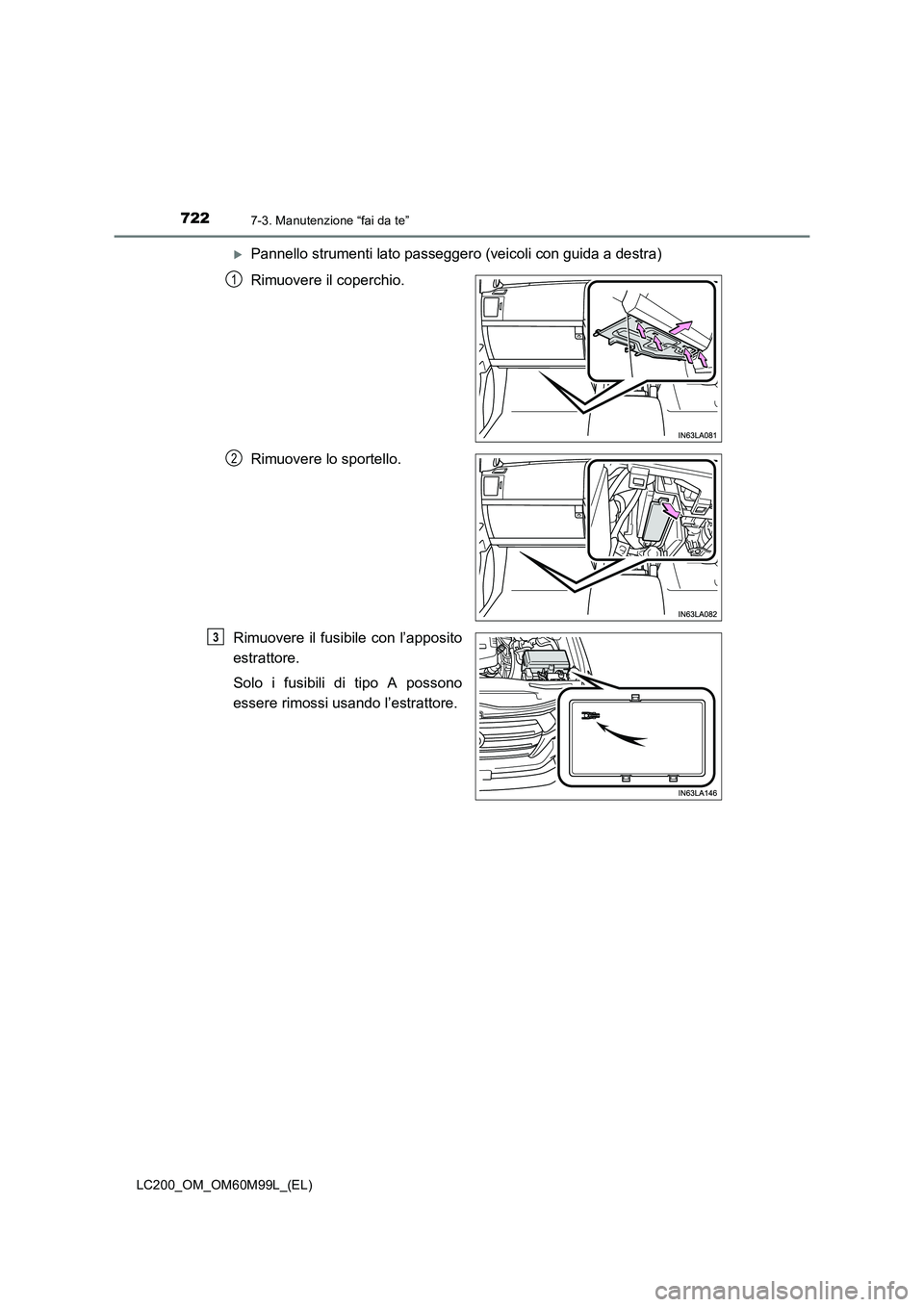

XPannello strumenti lato passeggero (veicoli con guida a destra)
Rimuovere il coperchio.
Rimuovere lo sportello.
Rimuovere il fusibile con l’apposito
estrattore.
Solo i fusibili di tipo A possono
essere rimossi usando l’estrattore.
1
2
3

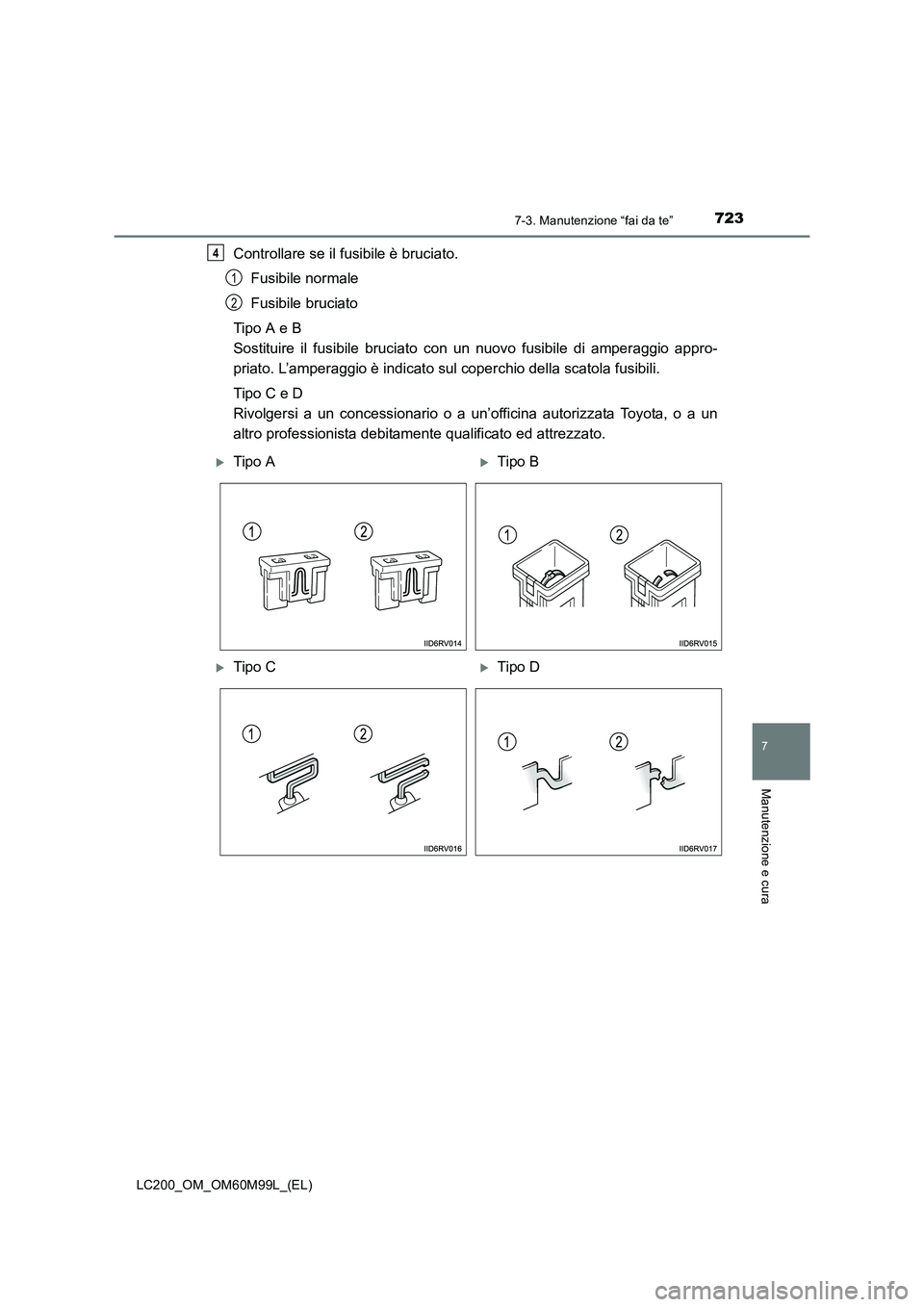

7237-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appro-
priato. L’amperaggio è indicato sul coperchio della scatola fusibili.
Tipo C e D
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.4
1
2
XTipo AXTipo B
XTipo CXTipo D

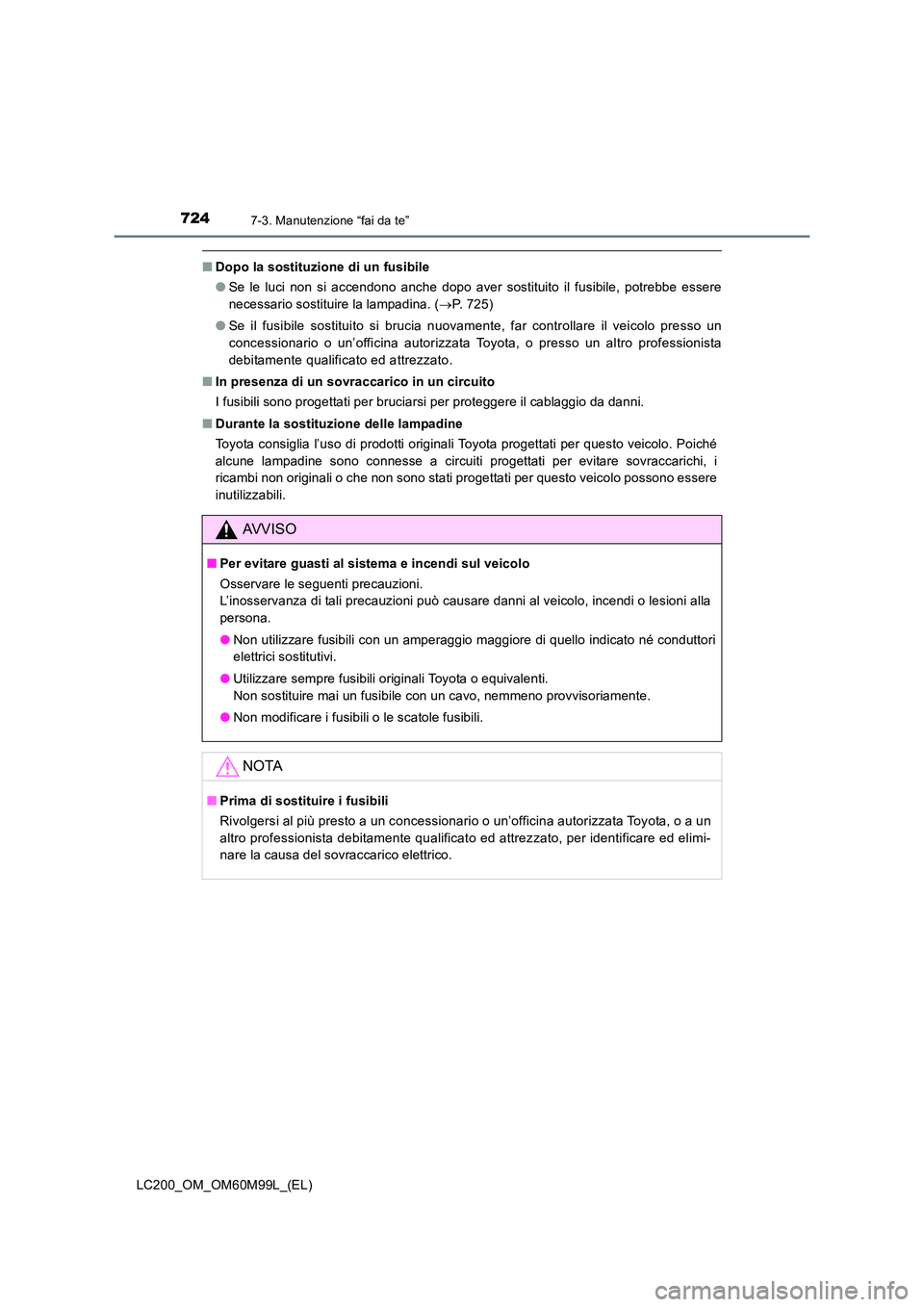

7247-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 725)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professionista
debitamente qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi per proteggere il cablaggio da danni.
■ Durante la sostituzione delle lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare danni al veicolo, incendi o lesioni alla
persona.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
NOTA
■Prima di sostituire i fusibili
Rivolgersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato, per identificare ed elimi-
nare la causa del sovraccarico elettrico.

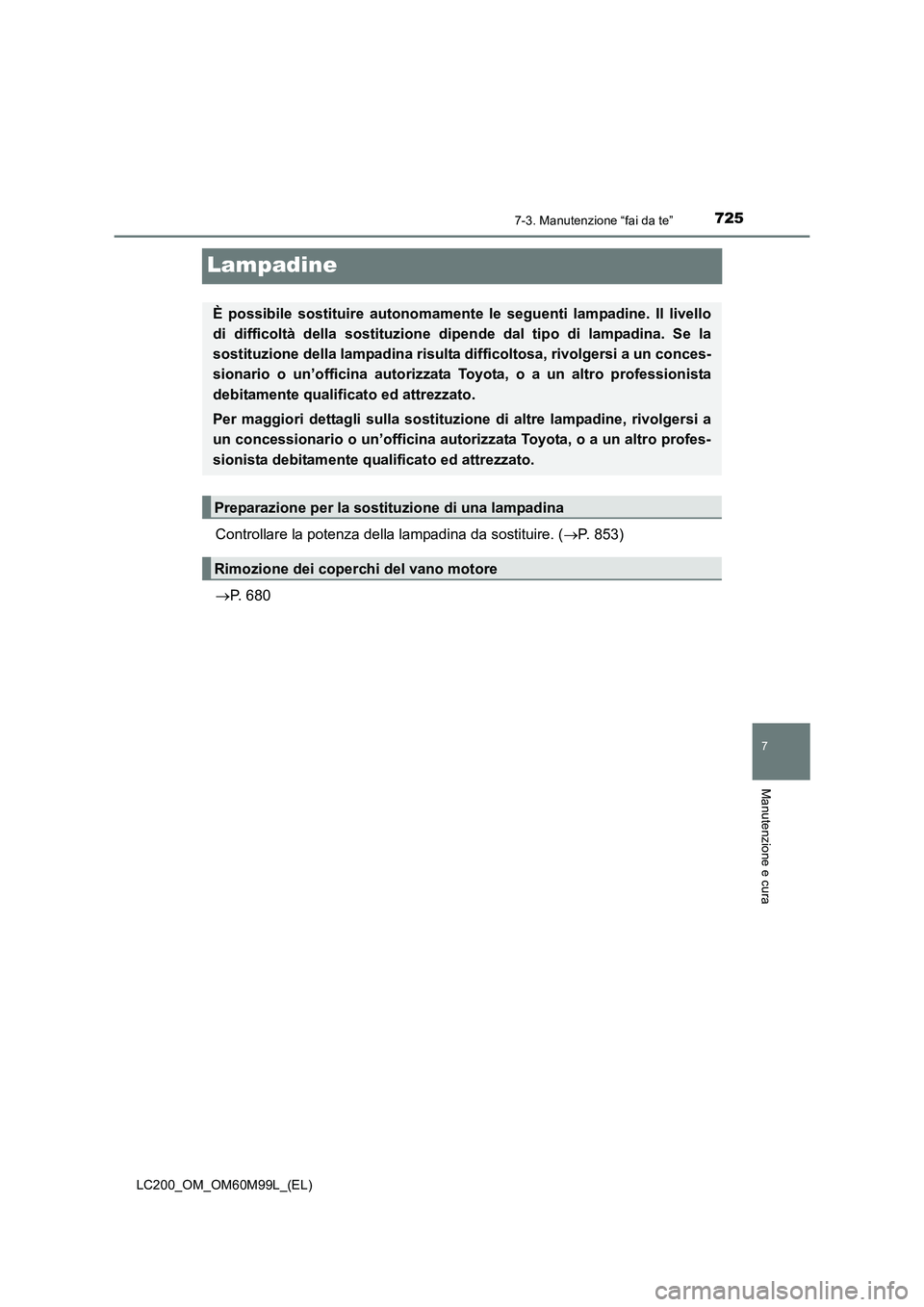

7257-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 853)
→ P. 680
È possibile sostituire autonomament e le seguenti lampadine. Il livello
di difficoltà della sostituzione di pende dal tipo di lampadina. Se la
sostituzione della lampadina risulta difficoltosa, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, o a un altro professionista
debitamente qualificato ed attrezzato.
Per maggiori dettagli sulla sostituzione di altre lampadine, rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Rimozione dei coperchi del vano motore

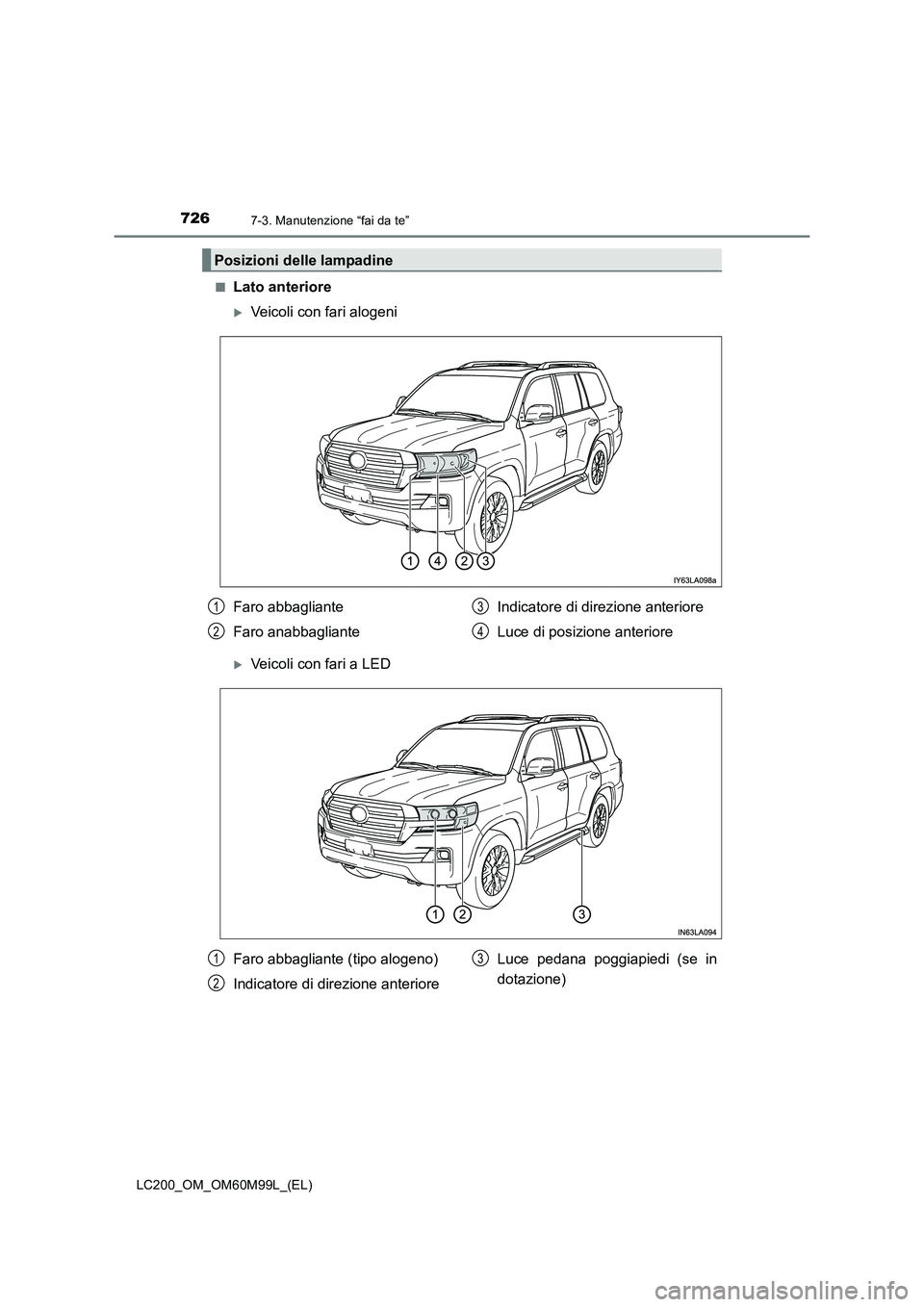

7267-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■
Lato anteriore
XVeicoli con fari alogeni
XVeicoli con fari a LED
Posizioni delle lampadine
Faro abbagliante
Faro anabbagliante
Indicatore di direzione anteriore
Luce di posizione anteriore1
2
3
4
Faro abbagliante (tipo alogeno)
Indicatore di direzione anterioreLuce pedana poggiapiedi (se in
dotazione)1
2
3

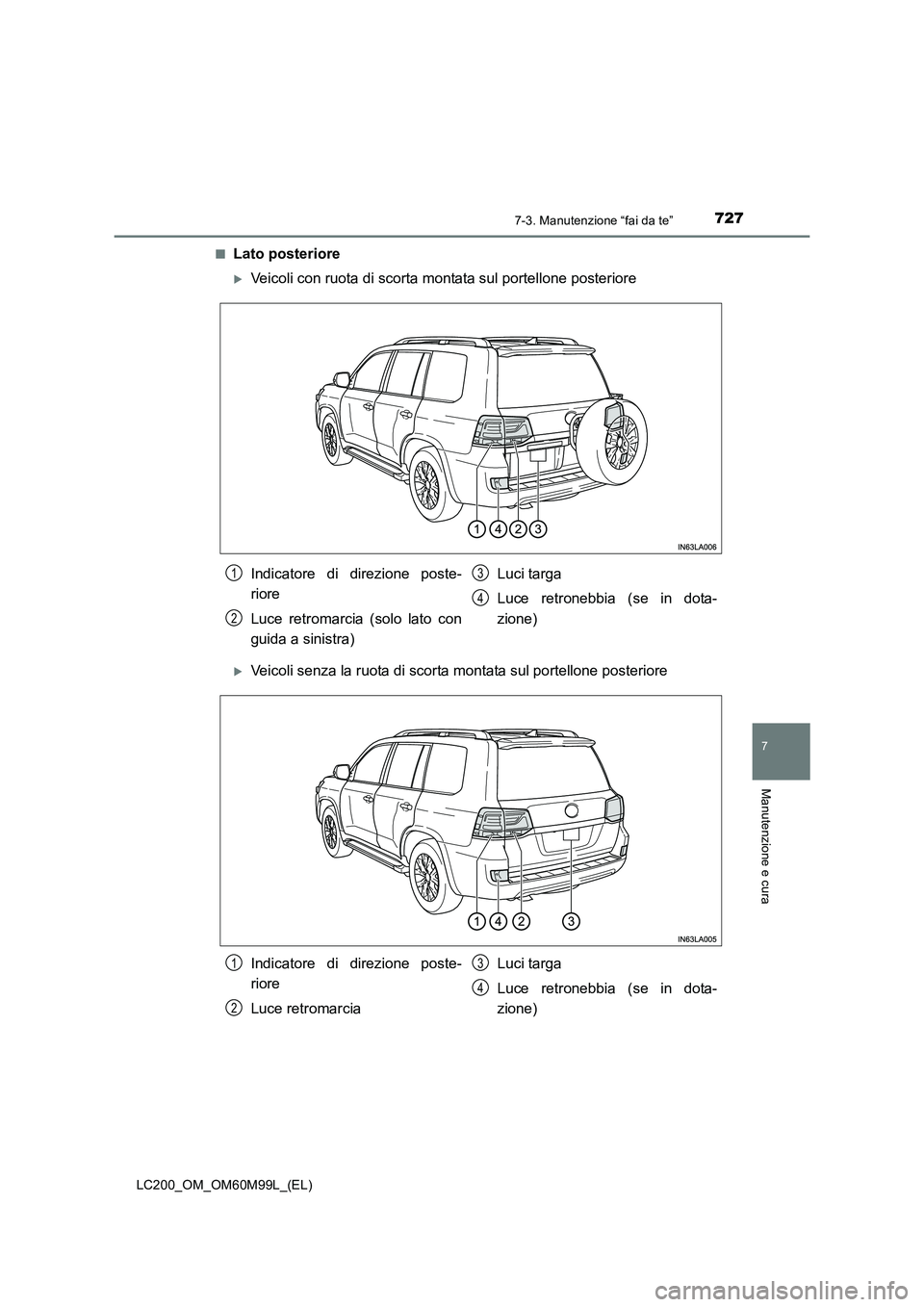

7277-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
■Lato posteriore
XVeicoli con ruota di scorta montata sul portellone posteriore
XVeicoli senza la ruota di scorta montata sul portellone posteriore
Indicatore di direzione poste-
riore
Luce retromarcia (solo lato con
guida a sinistra)Luci targa
Luce retronebbia (se in dota-
zione)1
2
3
4
Indicatore di direzione poste-
riore
Luce retromarcia
Luci targa
Luce retronebbia (se in dota-
zione)1
2
3
4

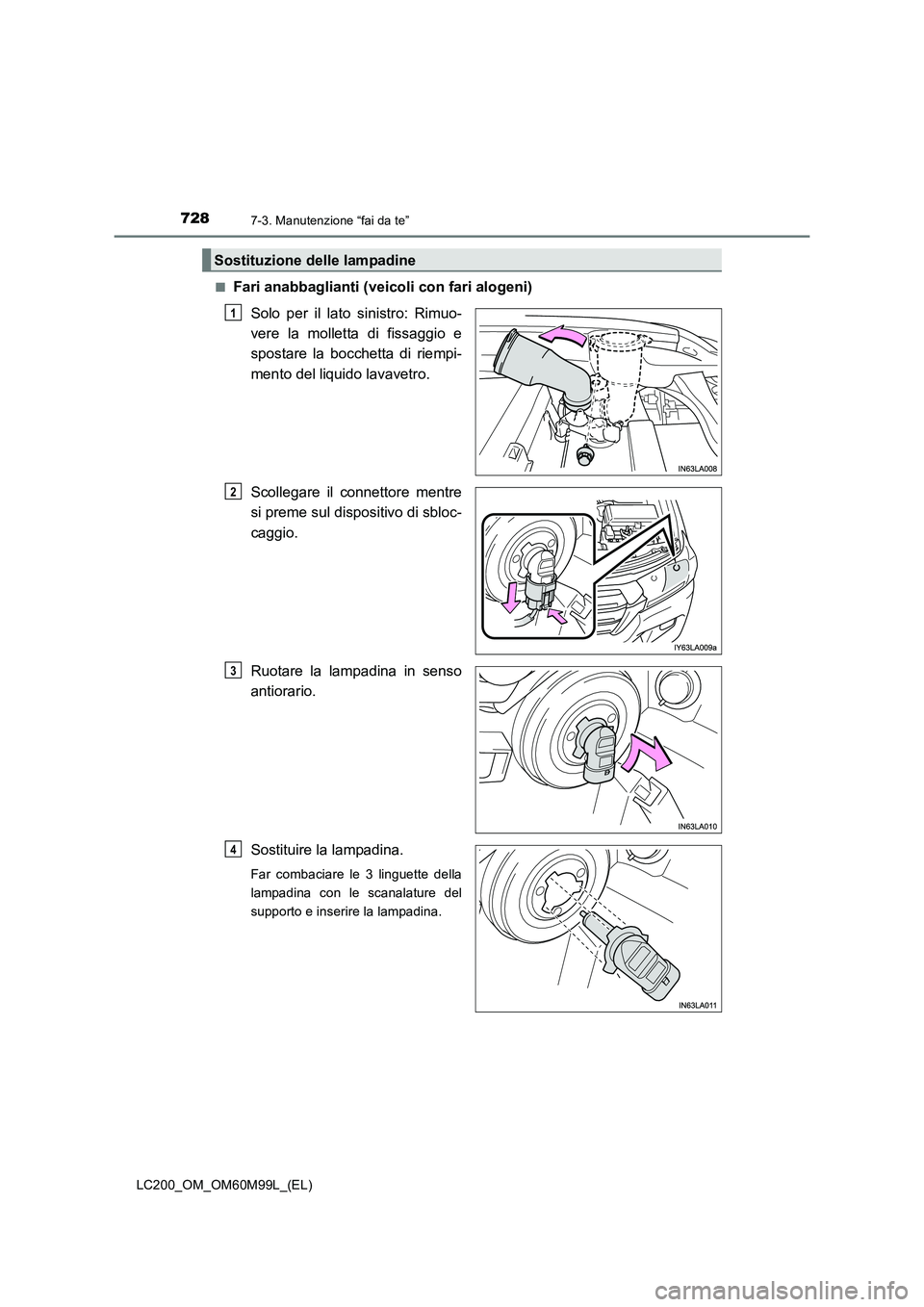

7287-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■
Fari anabbaglianti (veicoli con fari alogeni)
Solo per il lato sinistro: Rimuo-
vere la molletta di fissaggio e
spostare la bocchetta di riempi-
mento del liquido lavavetro.
Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare la lampadina in senso
antiorario.
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Sostituzione delle lampadine
1
2
3
4

7297-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

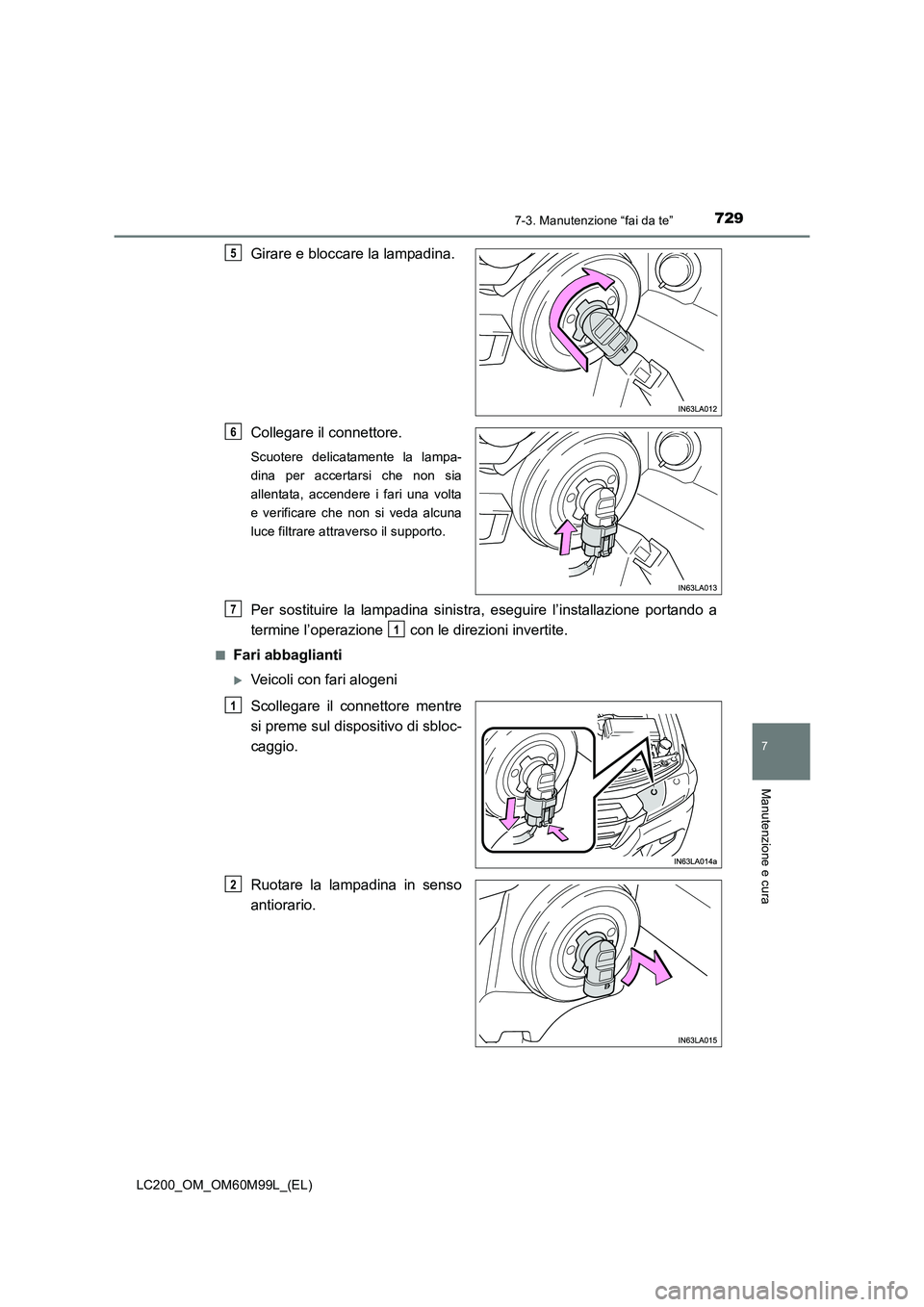

Girare e bloccare la lampadina.
Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
Per sostituire la lampadina sinistra, eseguire l’installazione portando a
termine l’operazione con le direzioni invertite.
■Fari abbaglianti
XVeicoli con fari alogeni
Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare la lampadina in senso
antiorario.
5
6
7
1
1
2

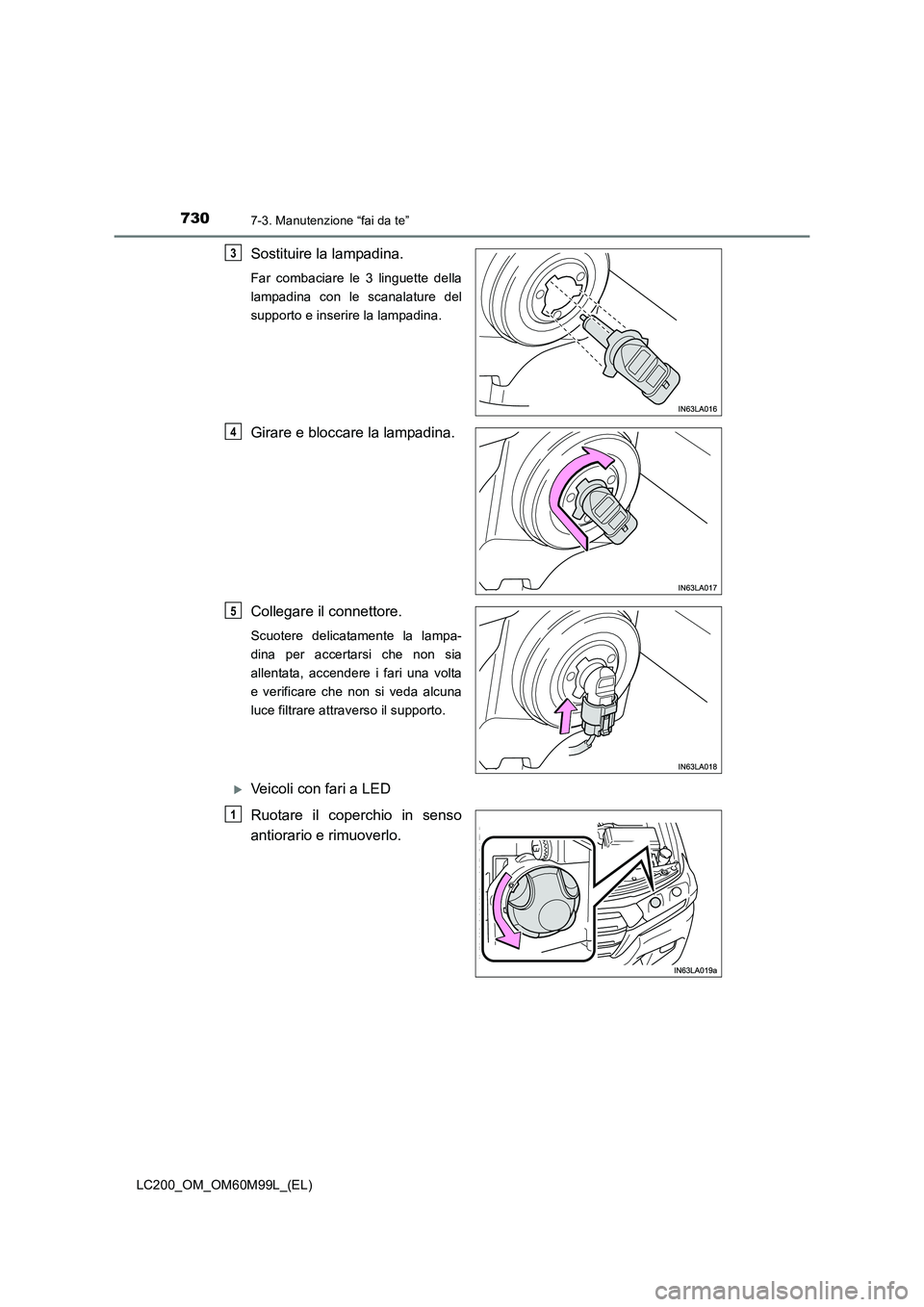

7307-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare e bloccare la lampadina.
Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
XVeicoli con fari a LED
Ruotare il coperchio in senso
antiorario e rimuoverlo.
3
4
5
1
