7518-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema
Fissare saldamente i cavi o le
catene ai ganci traino di emer-
genza.
Fare attenzione a non danneggiare la
carrozzeria.
Salire a bordo del veicolo da trainare e avviare il motore.
Se il motore non si avvia, portare l’interruttore motore in modalità IGNI-
TION ON.
Porre l’interruttore di controllo della trazione integrale su “H4”. (Il differen-
ziale centrale è sbloccato).
Per i modelli equipaggiati con sistema AHC (Sospensione a controllo attivo
dell’altezza) per le 4 ruote: Portare l’altezza del veicolo nella modalità N
(standard) e terminare la procedura di regolazione dell’altezza del veicolo.
( → P. 406)
Portare la leva del cambio su N e disinserire il freno di stazionamento.
Se non fosse possibile spostare la leva del cambio: →P. 809
■ Durante il traino
Se il motore è spento, sia il servosterzo che il servofreno non funzionano e quindi ster-
zare il veicolo o frenarlo risulterà più difficile.
Procedura di traino di emergenza
1
2
3
4
5

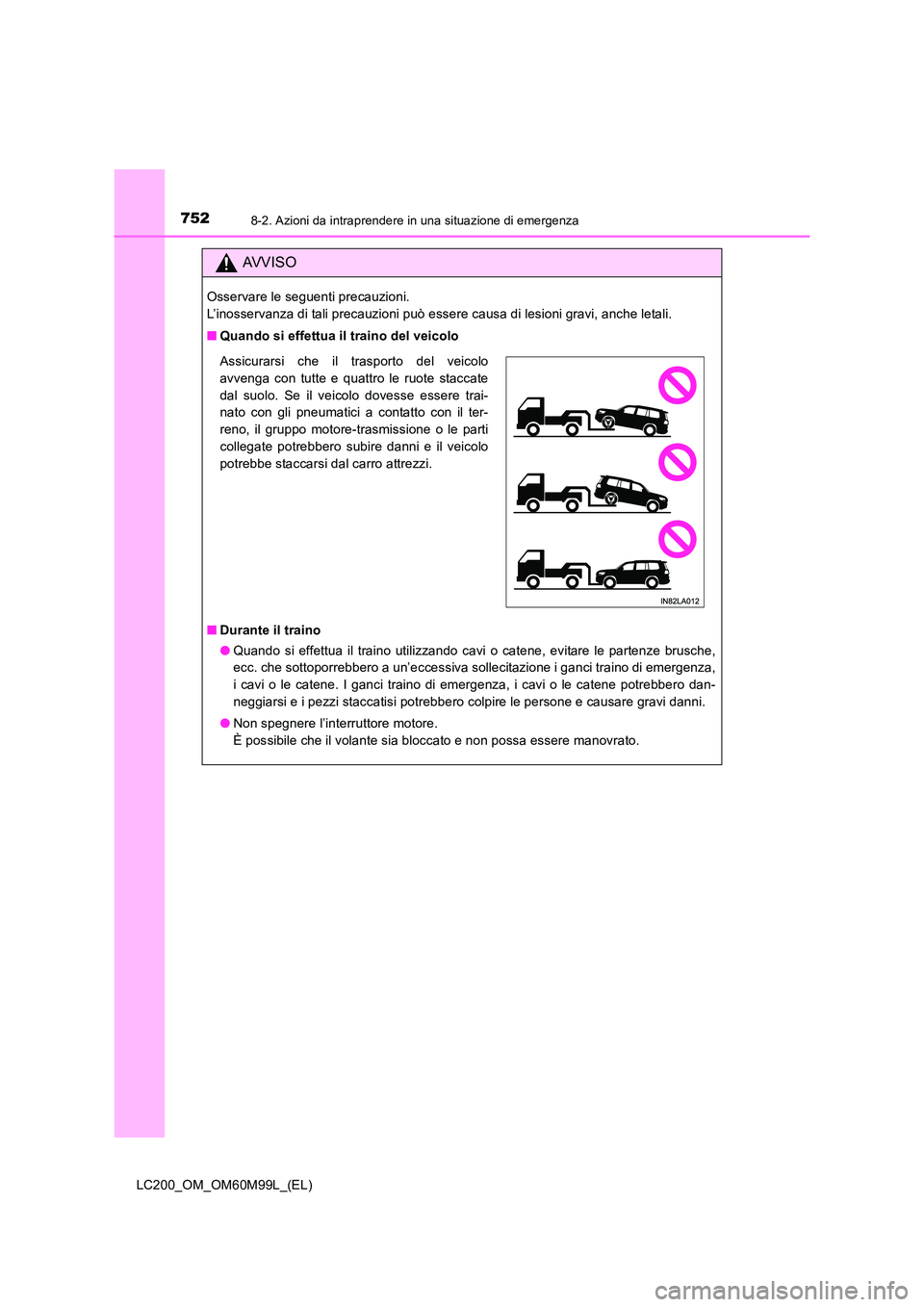

7528-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■Quando si effettua il traino del veicolo
■ Durante il traino
●Quando si effettua il traino utilizzando cavi o catene, evitare le partenze brusche,
ecc. che sottoporrebbero a un’eccessiva sollecitazione i ganci traino di emergenza,
i cavi o le catene. I ganci traino di emergenza, i cavi o le catene potrebbero dan-
neggiarsi e i pezzi staccatisi potrebbero colpire le persone e causare gravi danni.
● Non spegnere l’interruttore motore.
È possibile che il volante sia bloccato e non possa essere manovrato.
Assicurarsi che il trasporto del veicolo
avvenga con tutte e quattro le ruote staccate
dal suolo. Se il veicolo dovesse essere trai-
nato con gli pneumatici a contatto con il ter-
reno, il gruppo motore-trasmissione o le parti
collegate potrebbero subire danni e il veicolo
potrebbe staccarsi dal carro attrezzi.

7538-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

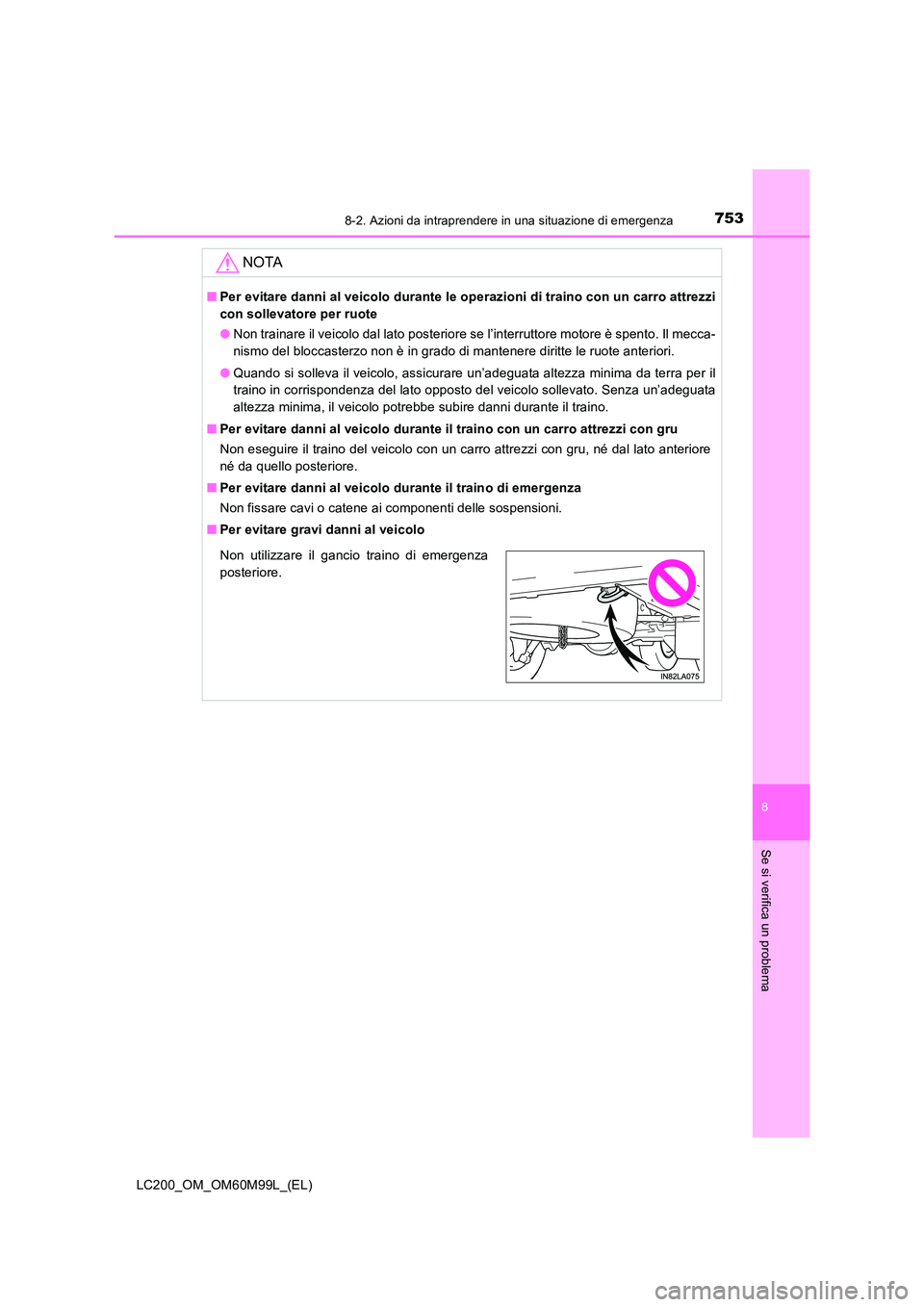

NOTA
■Per evitare danni al veicolo durante le op erazioni di traino con un carro attrezzi
con sollevatore per ruote
● Non trainare il veicolo dal lato posteriore se l’interruttore motore è spento. Il mecca-
nismo del bloccasterzo non è in grado di mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, assicurare un’adeguata altezza minima da terra per il
traino in corrispondenza del lato opposto del veicolo sollevato. Senza un’adeguata
altezza minima, il veicolo potrebbe subire danni durante il traino.
■ Per evitare danni al veicolo durante il traino con un carro attrezzi con gru
Non eseguire il traino del veicolo con un carro attrezzi con gru, né dal lato anteriore
né da quello posteriore.
■ Per evitare danni al veicolo durante il traino di emergenza
Non fissare cavi o catene ai componenti delle sospensioni.
■ Per evitare gravi danni al veicolo
Non utilizzare il gancio traino di emergenza
posteriore.

7548-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

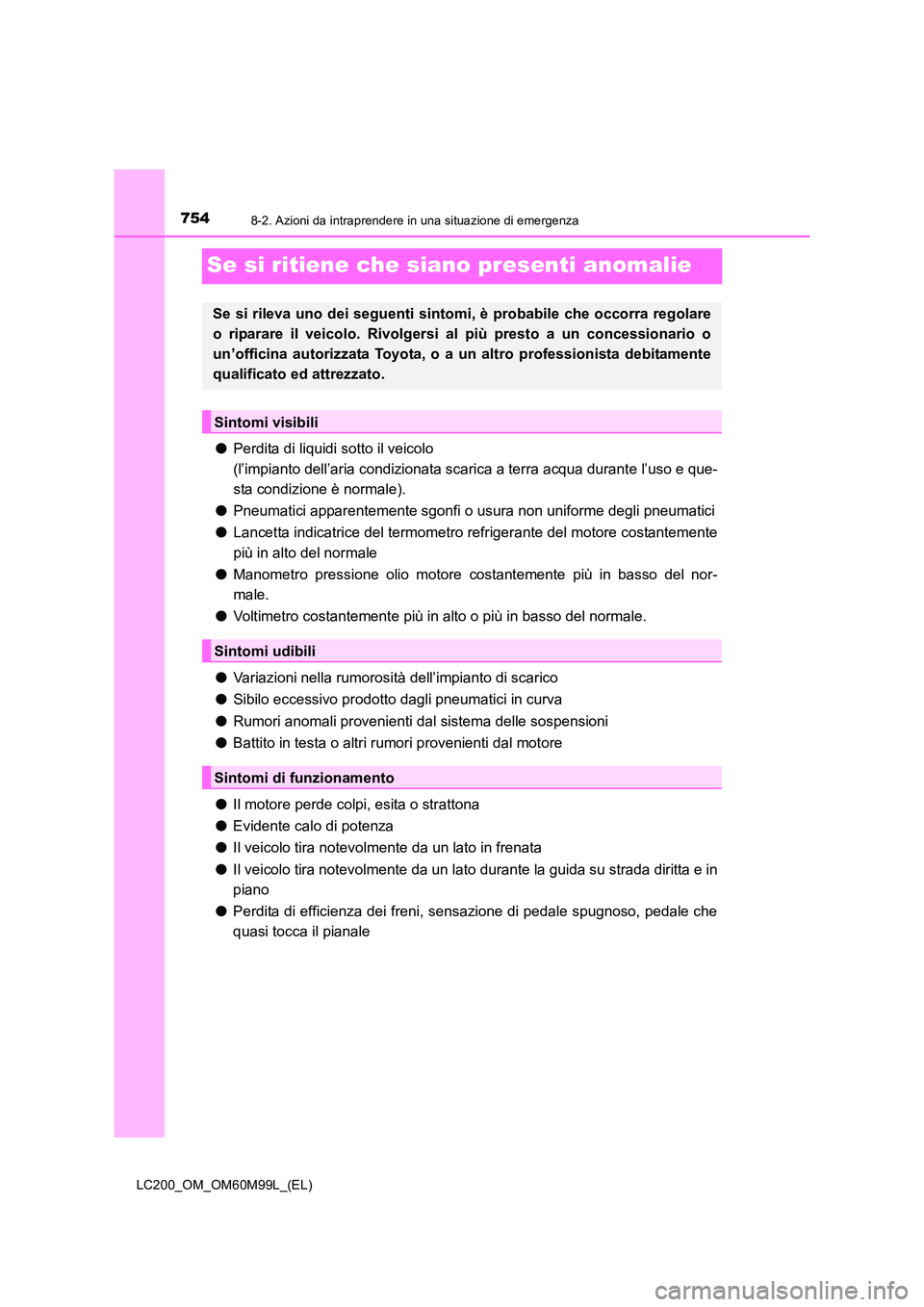

Se si ritiene che siano presenti anomalie
●Perdita di liquidi sotto il veicolo
(l’impianto dell’aria condizionata scarica a terra acqua durante l’uso e que-
sta condizione è normale).
● Pneumatici apparentemente sgonfi o usura non uniforme degli pneumatici
● Lancetta indicatrice del termometro refrigerante del motore costantemente
più in alto del normale
● Manometro pressione olio motore costantemente più in basso del nor-
male.
● Voltimetro costantemente più in alto o più in basso del normale.
● Variazioni nella rumorosità dell’impianto di scarico
● Sibilo eccessivo prodotto dagli pneumatici in curva
● Rumori anomali provenienti dal sistema delle sospensioni
● Battito in testa o altri rumori provenienti dal motore
● Il motore perde colpi, esita o strattona
● Evidente calo di potenza
● Il veicolo tira notevolmente da un lato in frenata
● Il veicolo tira notevolmente da un lato durante la guida su strada diritta e in
piano
● Perdita di efficienza dei freni, sensazione di pedale spugnoso, pedale che
quasi tocca il pianale
Se si rileva uno dei seguenti sintom i, è probabile che occorra regolare
o riparare il veicolo. Rivolgersi al più presto a un concessionario o
un’officina autorizzata Toyota, o a un altro professionista debitamente
qualificato ed attrezzato.
Sintomi visibili
Sintomi udibili
Sintomi di funzionamento

7558-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

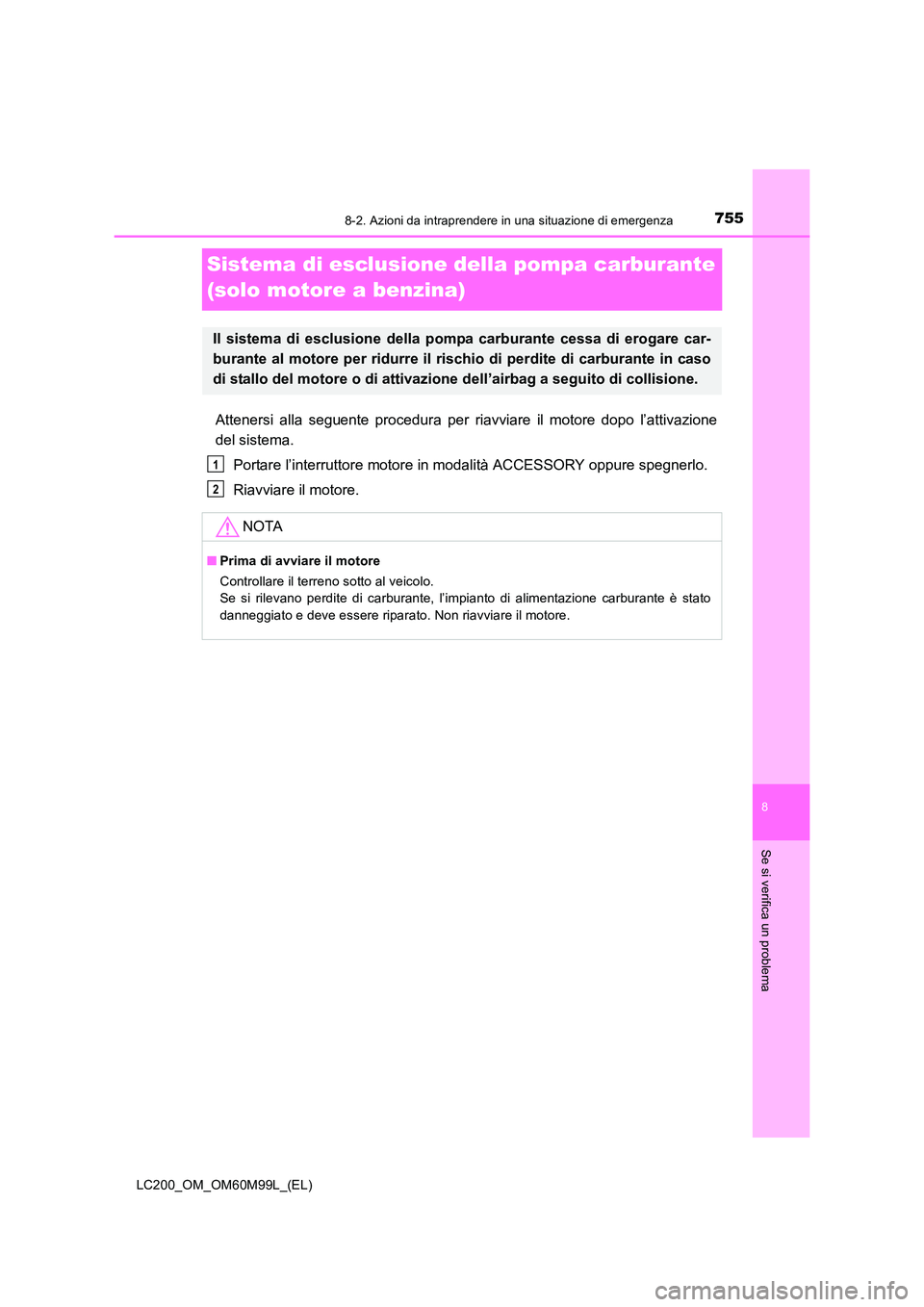

Sistema di esclusione della pompa carburante
(solo motore a benzina)
Attenersi alla seguente procedura per riavviare il motore dopo l’attivazione
del sistema.
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Il sistema di esclusione della pompa carburante cessa di erogare car-
burante al motore per ridurre il rischio di perdite di carburante in caso
di stallo del motore o di attivazione dell’airbag a seguito di collisione.
NOTA
■Prima di avviare il motore
Controllare il terreno sotto al veicolo.
Se si rilevano perdite di carburante, l’impianto di alimentazione carburante è stato
danneggiato e deve essere riparato. Non riavviare il motore.
1
2

7568-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

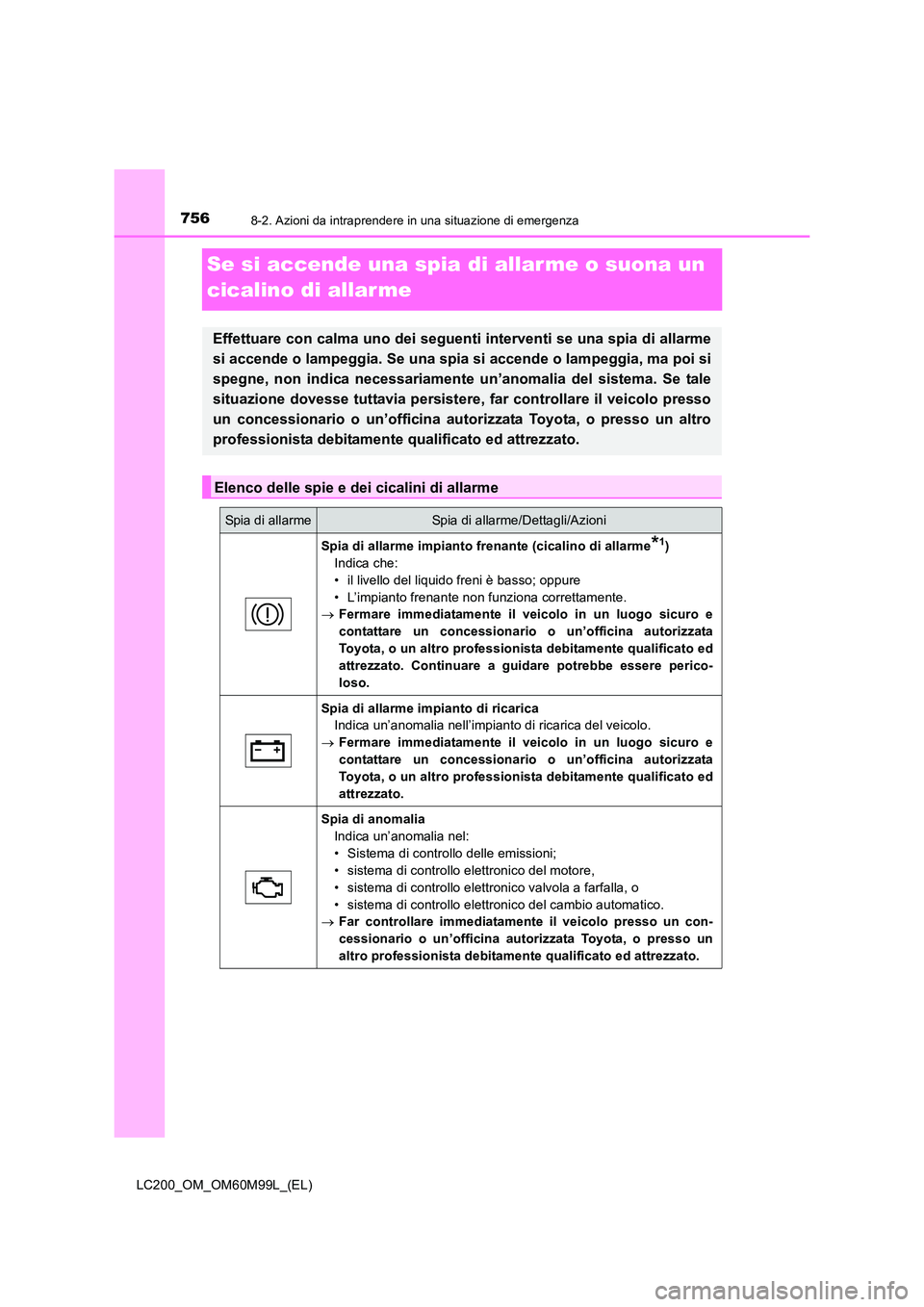

Se si accende una spia di allar me o suona un
cicalino di allar me
Effettuare con calma uno dei seguenti interventi se una spia di allarme
si accende o lampeggia. Se una spia si accende o lampeggia, ma poi si
spegne, non indica necessariamente un’anomalia del sistema. Se tale
situazione dovesse tuttavia persistere, far controllare il veicolo presso
un concessionario o un’officina autorizzata Toyota, o presso un altro
professionista debitamente qualificato ed attrezzato.
Elenco delle spie e dei cicalini di allarme
Spia di allarmeSpia di allarme/Dettagli/Azioni
Spia di allarme impianto frenante (cicalino di allarme*1)
Indica che:
• il livello del liquido freni è basso; oppure
• L’impianto frenante non funziona correttamente.
→ Fermare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un altro professionista debitamente qualificato ed
attrezzato. Continuare a guidare potrebbe essere perico-
loso.
Spia di allarme impianto di ricarica
Indica un’anomalia nell’impianto di ricarica del veicolo.
→ Fermare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un altro professionista debitamente qualificato ed
attrezzato.
Spia di anomalia
Indica un’anomalia nel:
• Sistema di controllo delle emissioni;
• sistema di controllo elettronico del motore,
• sistema di controllo elettronico valvola a farfalla, o
• sistema di controllo elettronico del cambio automatico.
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.

7578-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

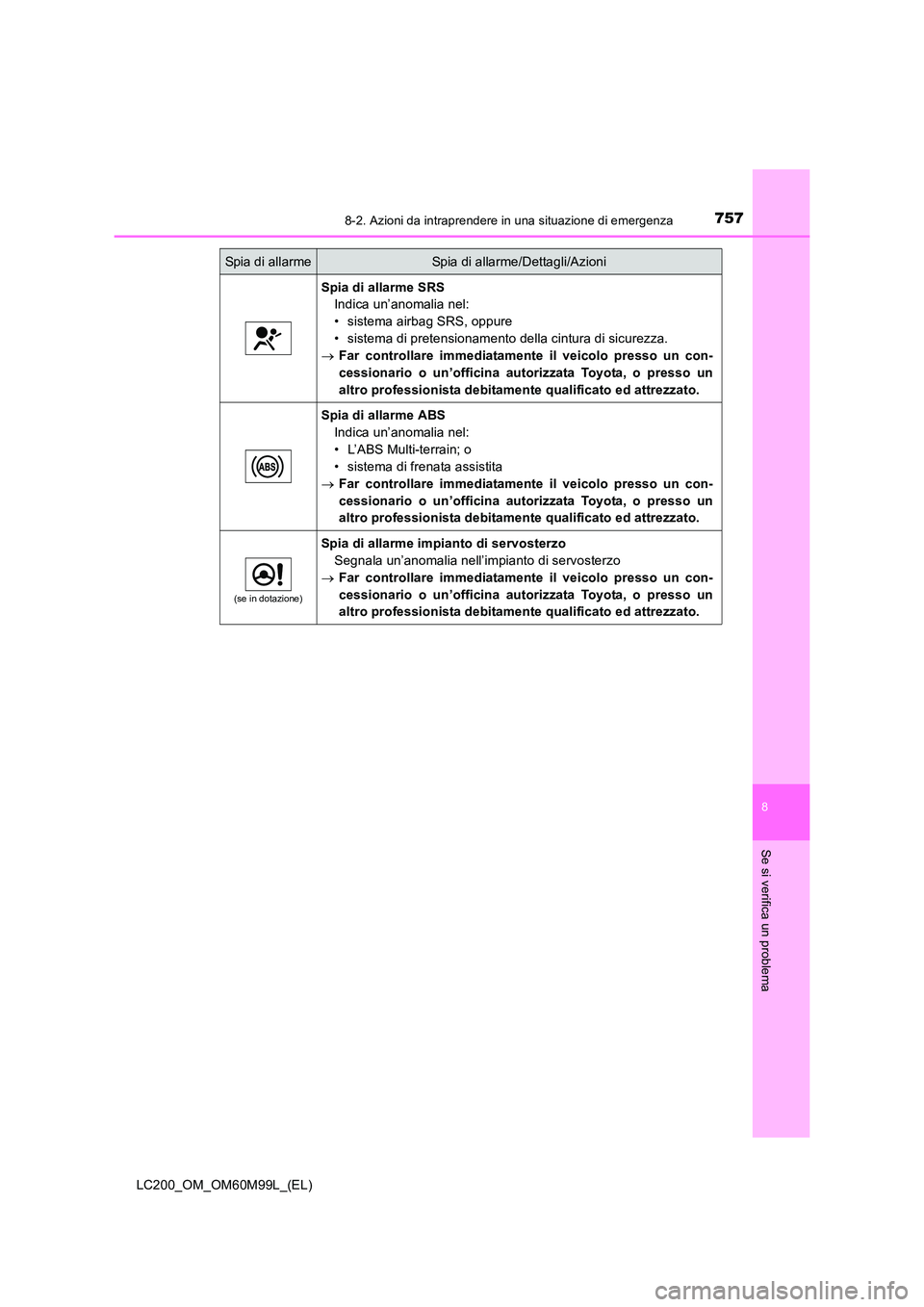

Spia di allarmeSpia di allarme/Dettagli/Azioni
Spia di allarme SRSIndica un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento della cintura di sicurezza.
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
Spia di allarme ABS
Indica un’anomalia nel:
• L’ABS Multi-terrain; o
• sistema di frenata assistita
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
(se in dotazione)
Spia di allarme impianto di servosterzo
Segnala un’anomalia nell’impianto di servosterzo
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.

7588-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
(se in dotazione)

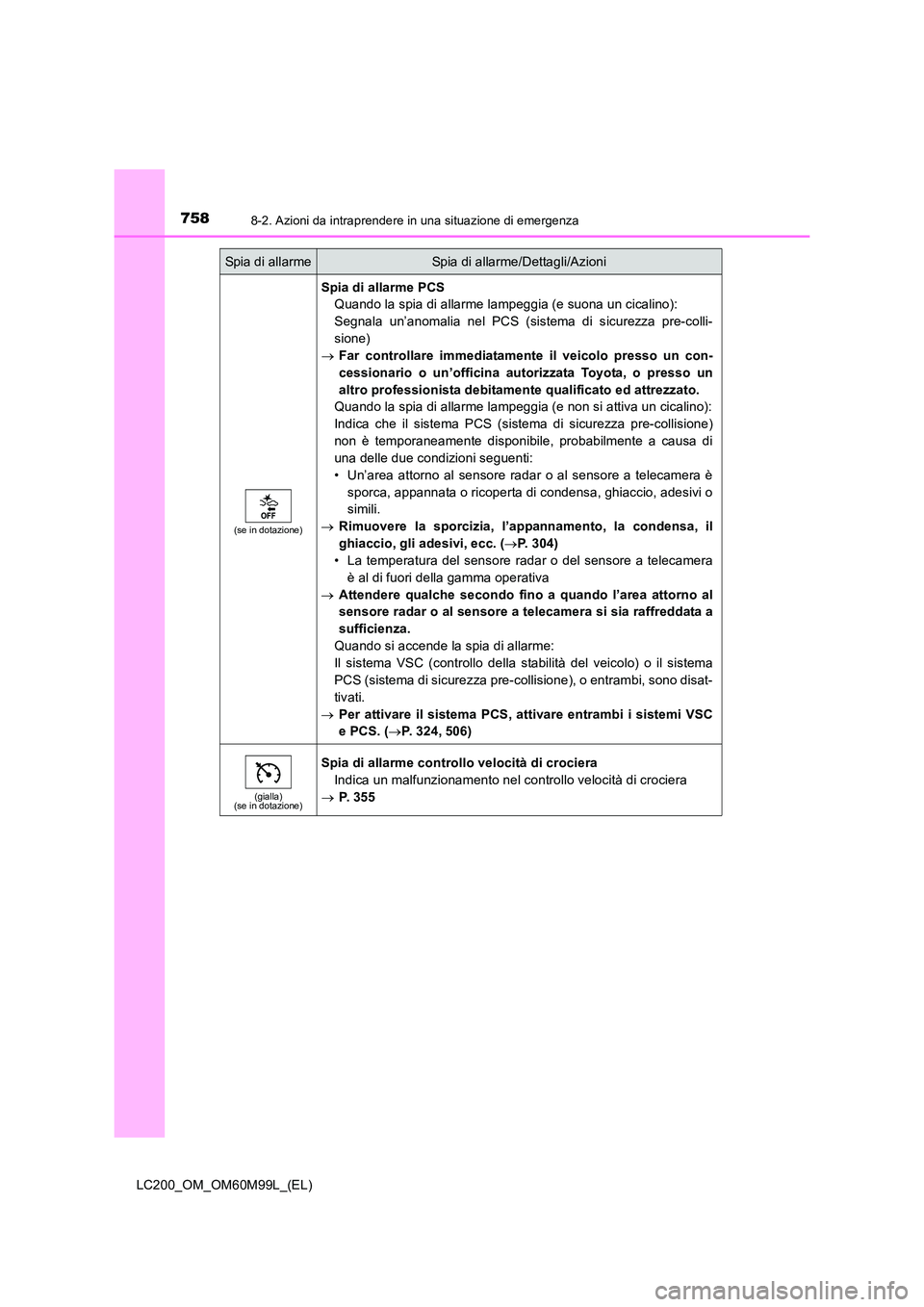

Spia di allarme PCSQuando la spia di allarme lampeggia (e suona un cicalino):
Segnala un’anomalia nel PCS (sistema di sicurezza pre-colli-
sione)
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
Quando la spia di allarme lampeggia (e non si attiva un cicalino):
Indica che il sistema PCS (sistema di sicurezza pre-collisione)
non è temporaneamente disponibile, probabilmente a causa di
una delle due condizioni seguenti:
• Un’area attorno al sensore radar o al sensore a telecamera è
sporca, appannata o ricoperta di condensa, ghiaccio, adesivi o
simili.
→ Rimuovere la sporcizia, l’appannamento, la condensa, il
ghiaccio, gli adesivi, ecc. ( →P. 304)
• La temperatura del sensore radar o del sensore a telecamera
è al di fuori della gamma operativa
→ Attendere qualche secondo fino a quando l’area attorno al
sensore radar o al sensore a telecamera si sia raffreddata a
sufficienza.
Quando si accende la spia di allarme:
Il sistema VSC (controllo della stabilità del veicolo) o il sistema
PCS (sistema di sicurezza pre-collisione), o entrambi, sono disat-
tivati.
→ Per attivare il sistema PCS, attivare entrambi i sistemi VSC
e PCS. ( →P. 324, 506)
(gialla)
(se in dotazione)
Spia di allarme controllo velocità di crociera
Indica un malfunzionamento nel controllo velocità di crociera
→ P. 3 5 5
Spia di allarmeSpia di allarme/Dettagli/Azioni

7598-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

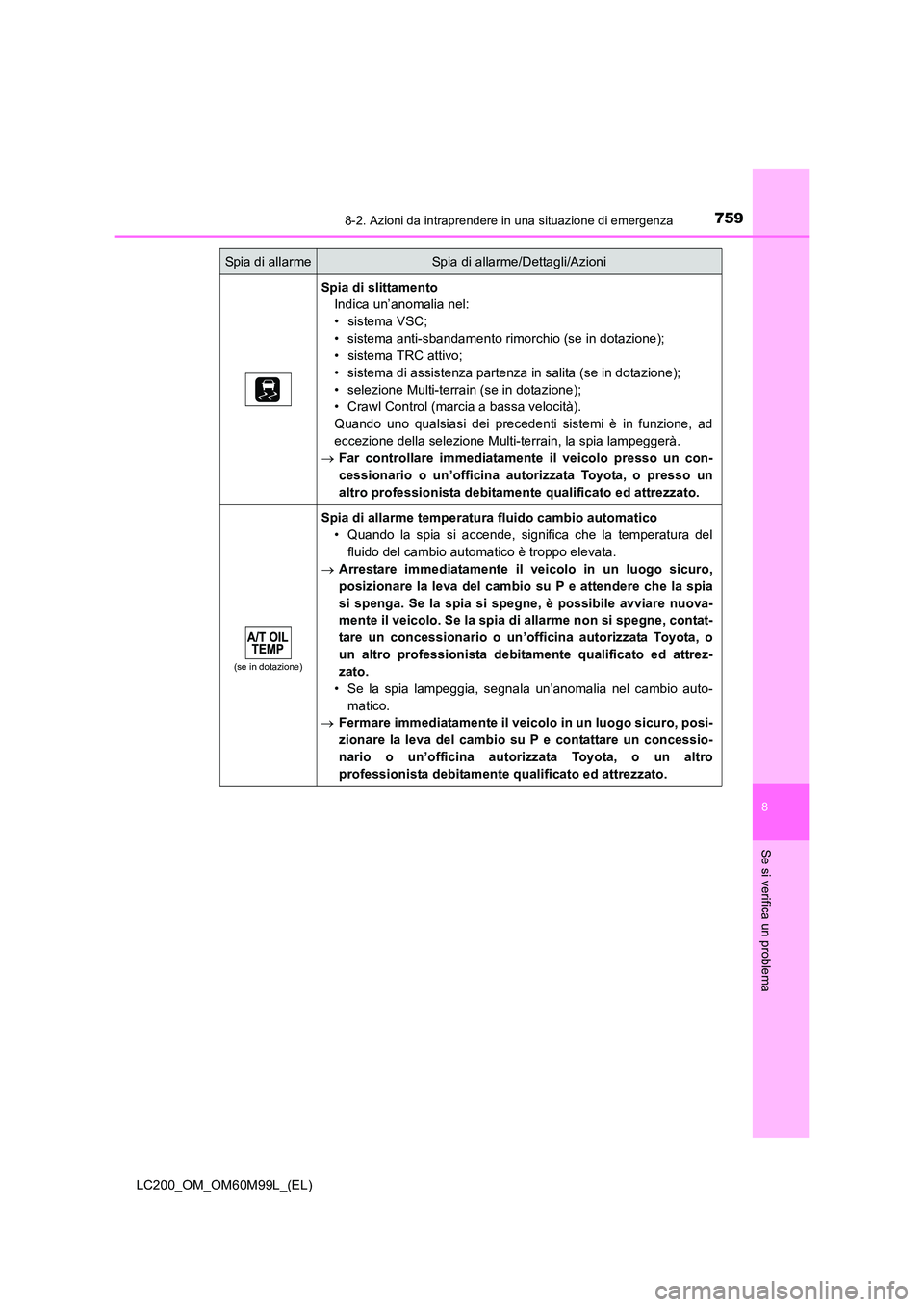

Spia di slittamentoIndica un’anomalia nel:
• sistema VSC;
• sistema anti-sbandamento rimorchio (se in dotazione);
• sistema TRC attivo;
• sistema di assistenza partenza in salita (se in dotazione);
• selezione Multi-terrain (se in dotazione);
• Crawl Control (marcia a bassa velocità).
Quando uno qualsiasi dei precedenti sistemi è in funzione, ad
eccezione della selezione Multi-terrain, la spia lampeggerà.
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
(se in dotazione)
Spia di allarme temperatura fluido cambio automatico
• Quando la spia si accende, significa che la temperatura delfluido del cambio automatico è troppo elevata.
→ Arrestare immediatamente il veicolo in un luogo sicuro,
posizionare la leva del cambio su P e attendere che la spia
si spenga. Se la spia si spegne, è possibile avviare nuova-
mente il veicolo. Se la spia di allarme non si spegne, contat-
tare un concessionario o un’officina autorizzata Toyota, o
un altro professionista debitamente qualificato ed attrez-
zato.
• Se la spia lampeggia, segnala un’anomalia nel cambio auto- matico.
→ Fermare immediatamente il veicolo in un luogo sicuro, posi-
zionare la leva del cambio su P e contattare un concessio-
nario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
Spia di allarmeSpia di allarme/Dettagli/Azioni

7608-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

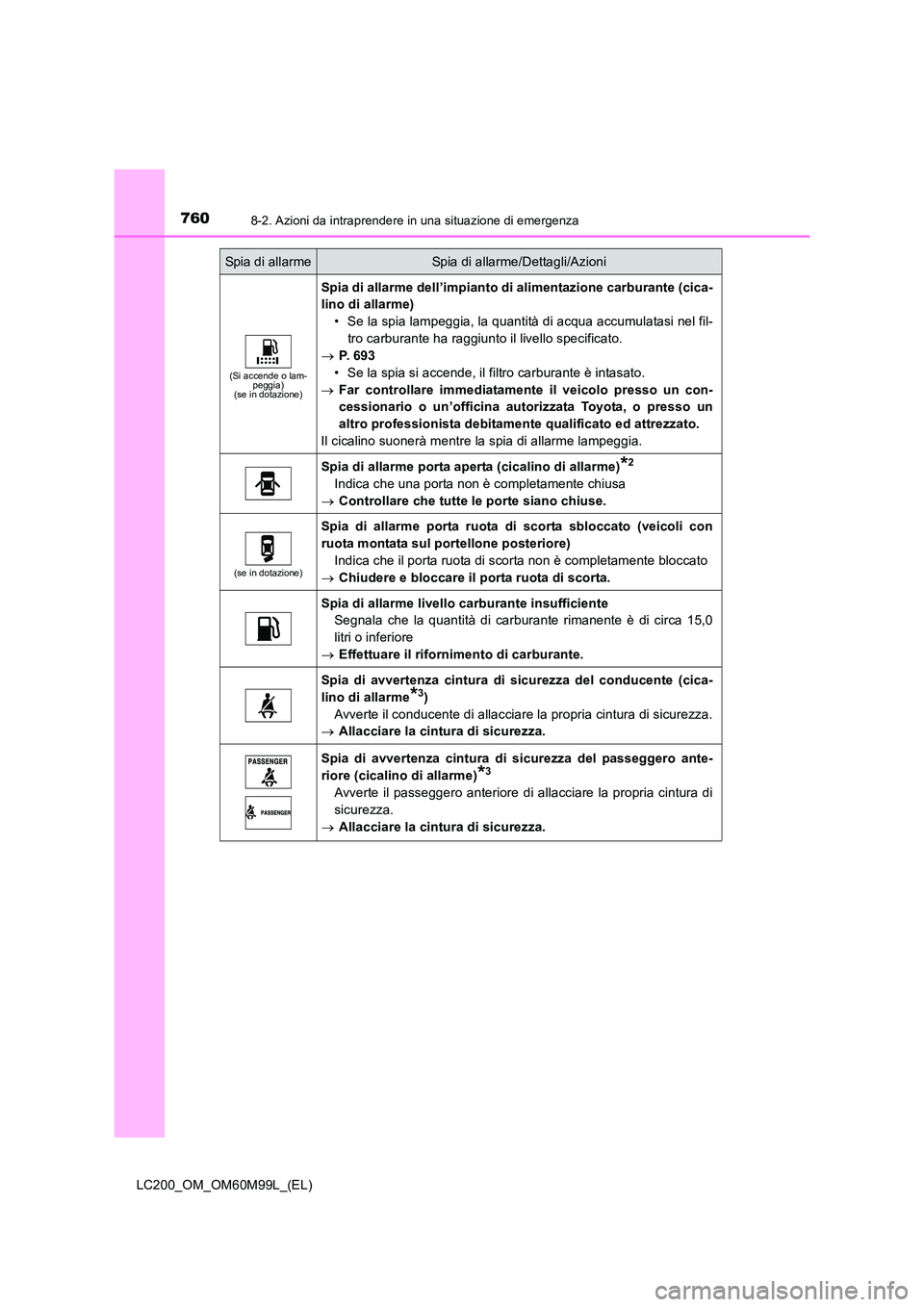

Spia di allarmeSpia di allarme/Dettagli/Azioni
(Si accende o lam-peggia)
(se in dotazione)
Spia di allarme dell’impianto di alimentazione carburante (cica-
lino di allarme)
• Se la spia lampeggia, la quantità di acqua accumulatasi nel fil-tro carburante ha raggiunto il livello specificato.
→ P. 6 9 3
• Se la spia si accende, il filtro carburante è intasato.
→ Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
Il cicalino suonerà mentre la spia di allarme lampeggia.
Spia di allarme porta aperta (cicalino di allarme)*2
Indica che una porta non è completamente chiusa
→ Controllare che tutte le porte siano chiuse.
(se in dotazione)
Spia di allarme porta ruota di scorta sbloccato (veicoli con
ruota montata sul portellone posteriore)
Indica che il porta ruota di scorta non è completamente bloccato
→ Chiudere e bloccare il porta ruota di scorta.
Spia di allarme livello carburante insufficiente
Segnala che la quantità di carburante rimanente è di circa 15,0
litri o inferiore
→ Effettuare il rifornimento di carburante.
Spia di avvertenza cintura di sicurezza del conducente (cica-
lino di allarme
*3)
Avverte il conducente di allacciare la propria cintura di sicurezza.
→ Allacciare la cintura di sicurezza.
Spia di avvertenza cintura di sicurezza del passeggero ante-
riore (cicalino di allarme)
*3
Avverte il passeggero anteriore di allacciare la propria cintura di
sicurezza.
→ Allacciare la cintura di sicurezza.
