Scollegare il connettore tirando
il dispositivo di sbloccaggio.

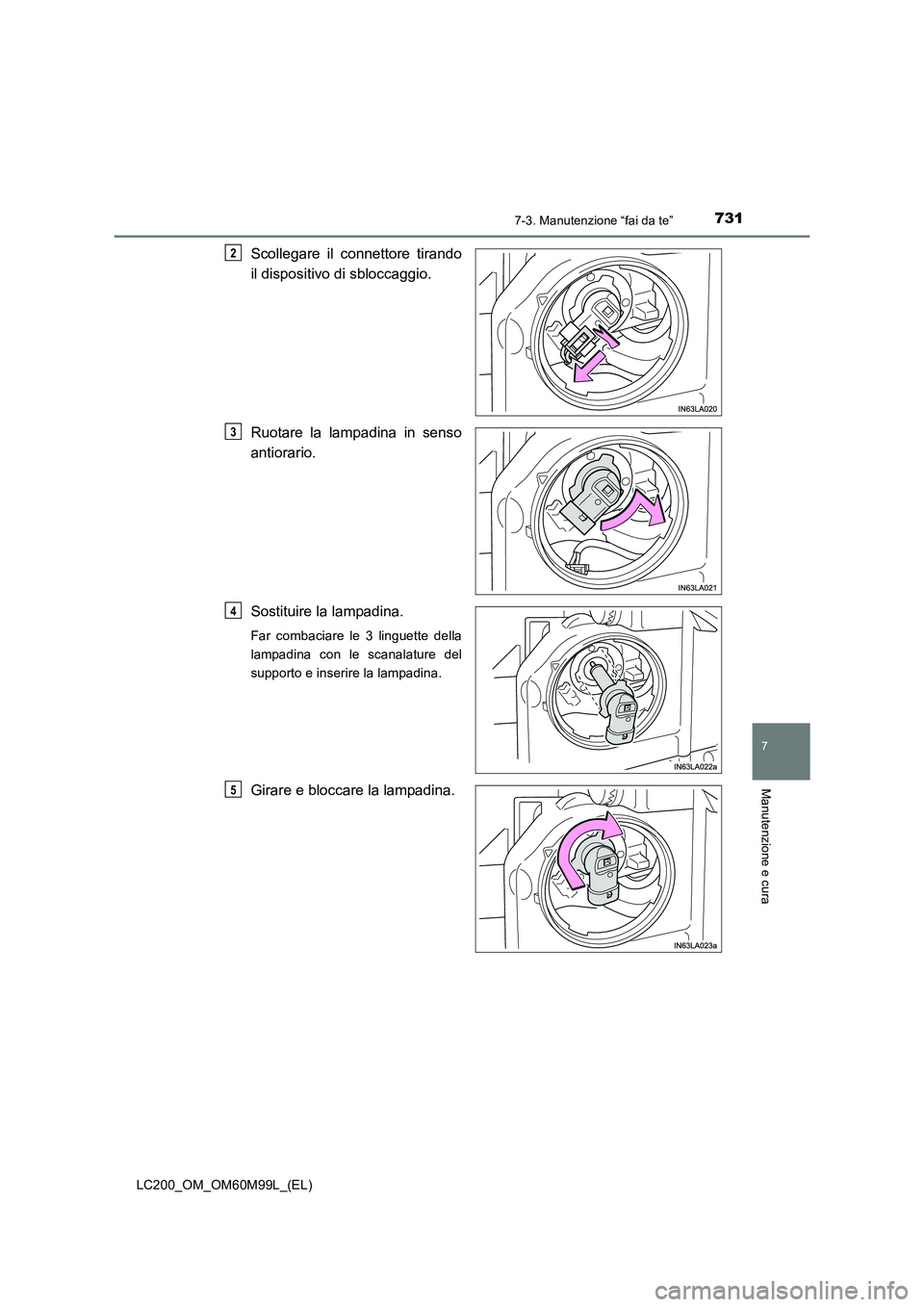

Ruotare la lampadina in senso
antiorario.
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare e bloccare la lampadina.
2
3
4
5

7327-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

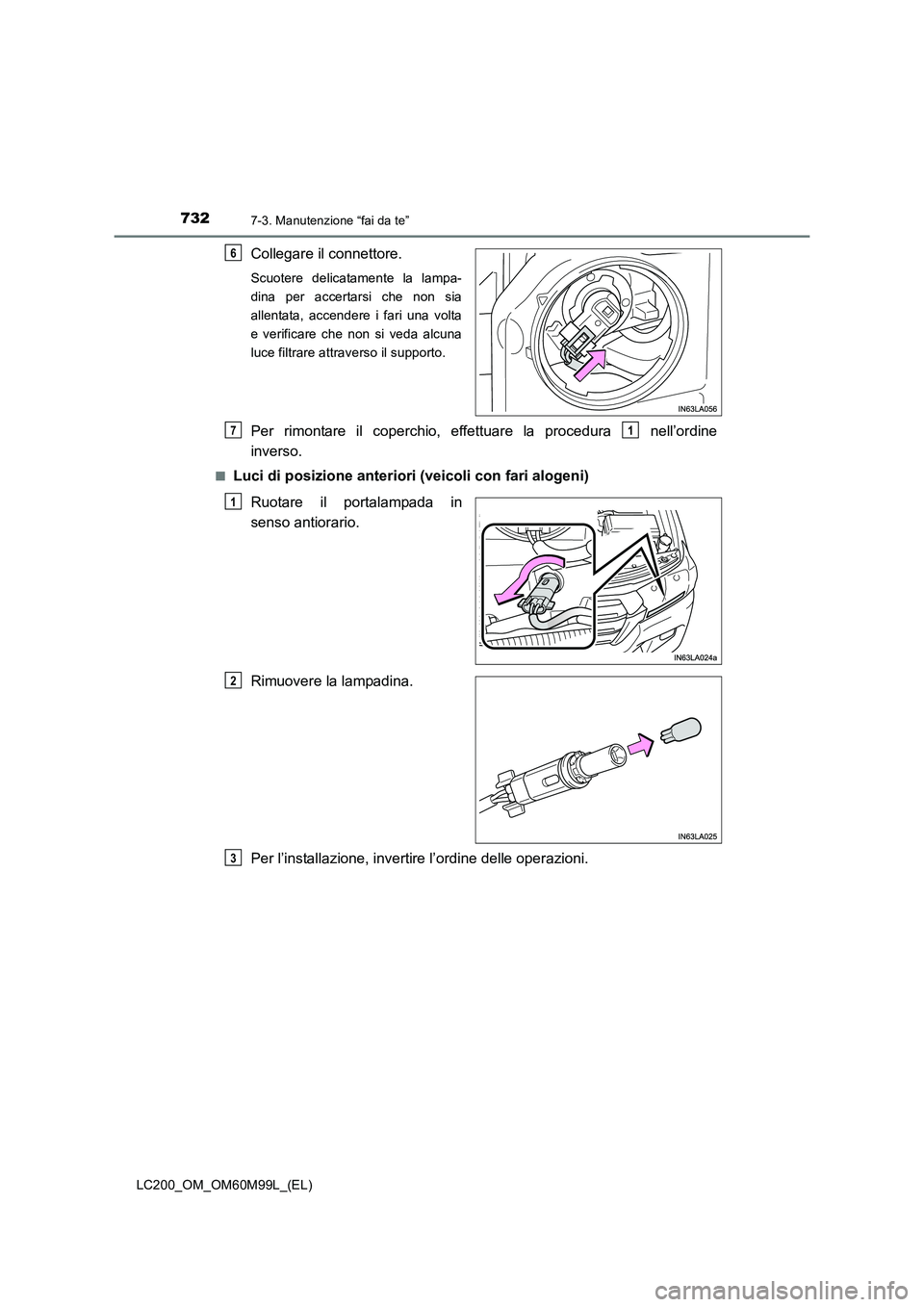

Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
Per rimontare il coperchio, effettuare la procedura nell’ordine
inverso.
■Luci di posizione anteriori (veicoli con fari alogeni)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
6
71
1
2
3

7337-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

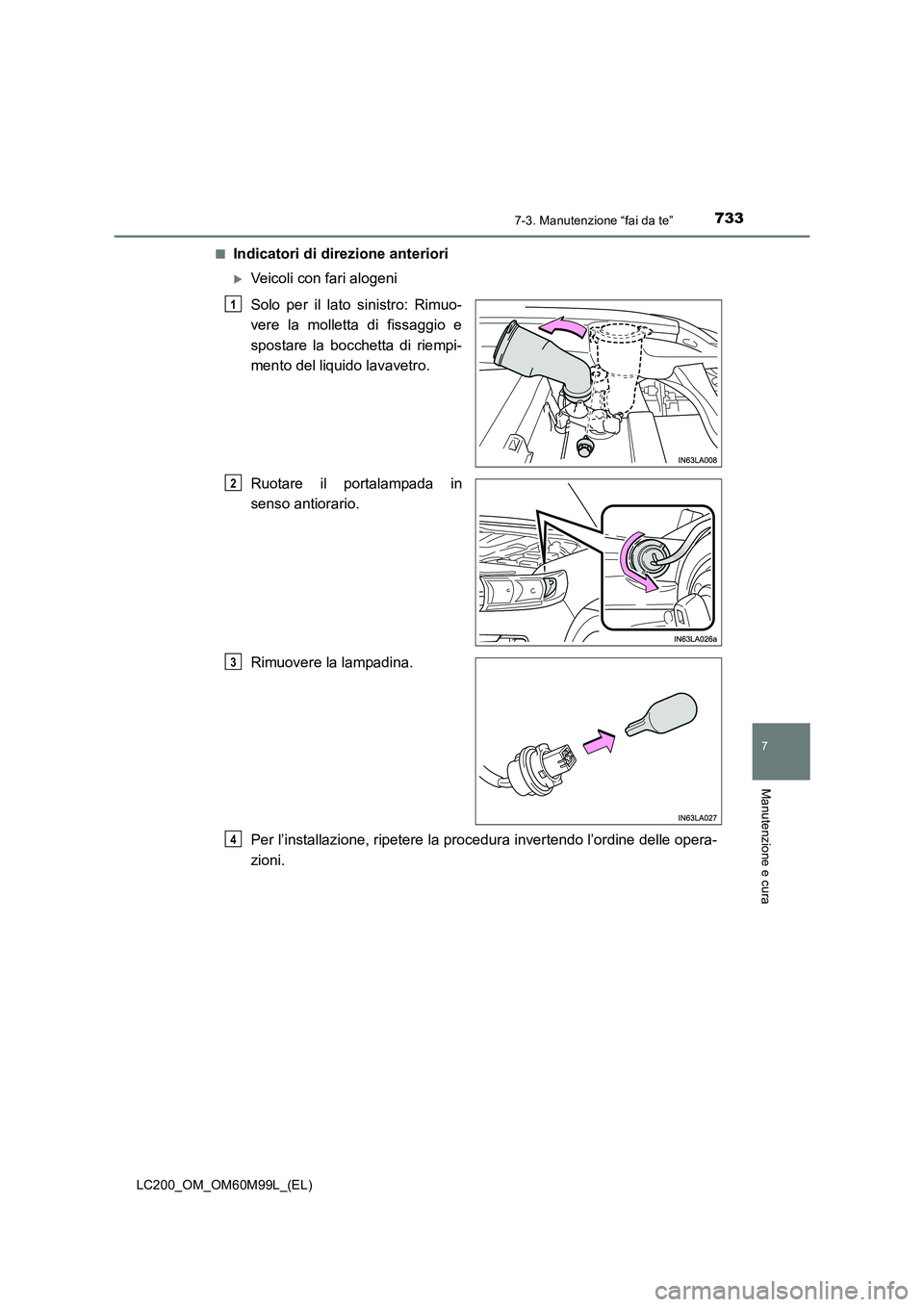

■Indicatori di direzione anteriori
XVeicoli con fari alogeni
Solo per il lato sinistro: Rimuo-
vere la molletta di fissaggio e
spostare la bocchetta di riempi-
mento del liquido lavavetro.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4

7347-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
XVeicoli con fari a LED
Solo per il lato sinistro: Rimuo-
vere la molletta di fissaggio e
spostare la bocchetta di riempi-
mento del liquido lavavetro.
Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
5

7357-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

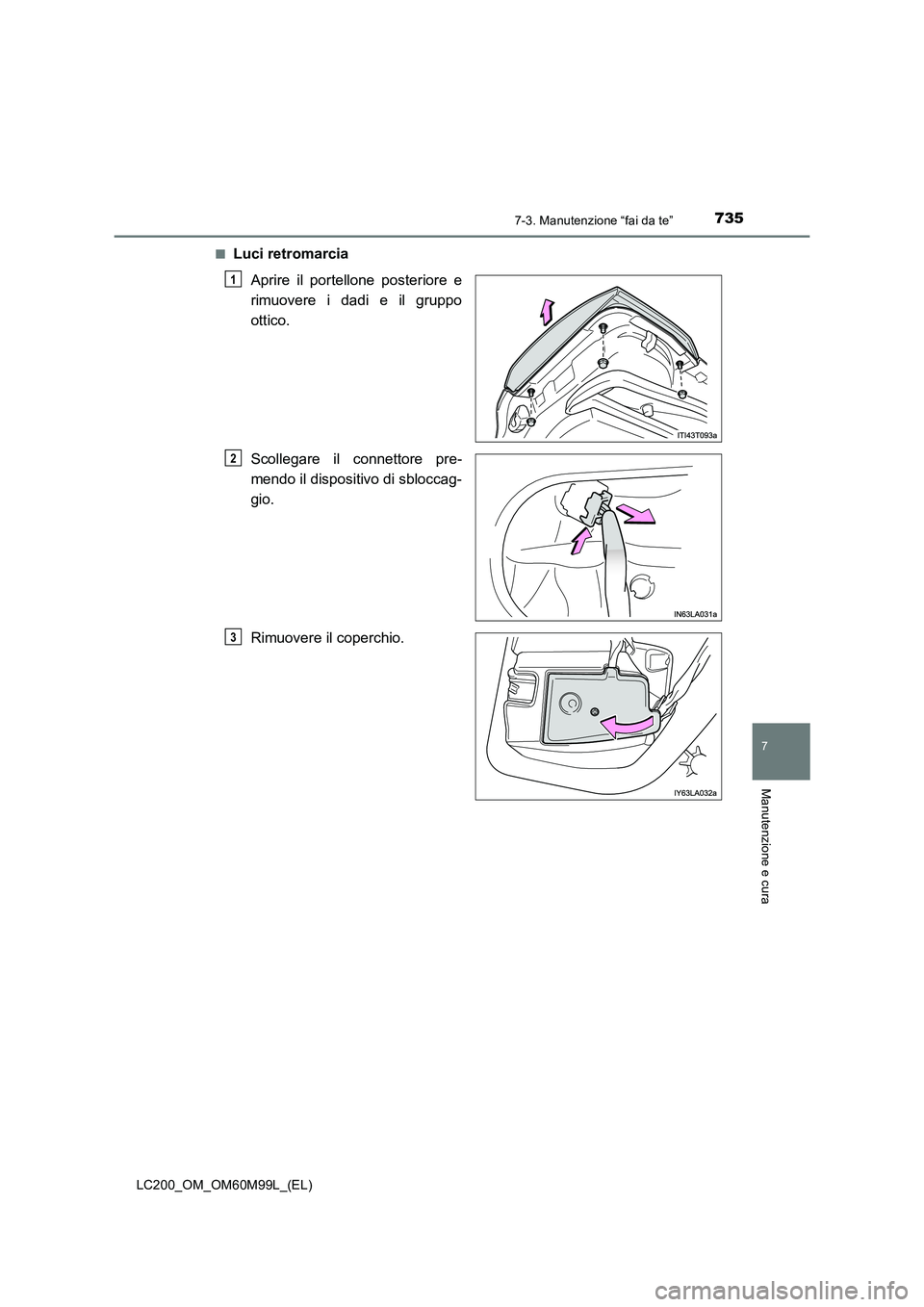

■Luci retromarciaAprire il portellone posteriore e
rimuovere i dadi e il gruppo
ottico.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rimuovere il coperchio.
1
2
3

7367-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

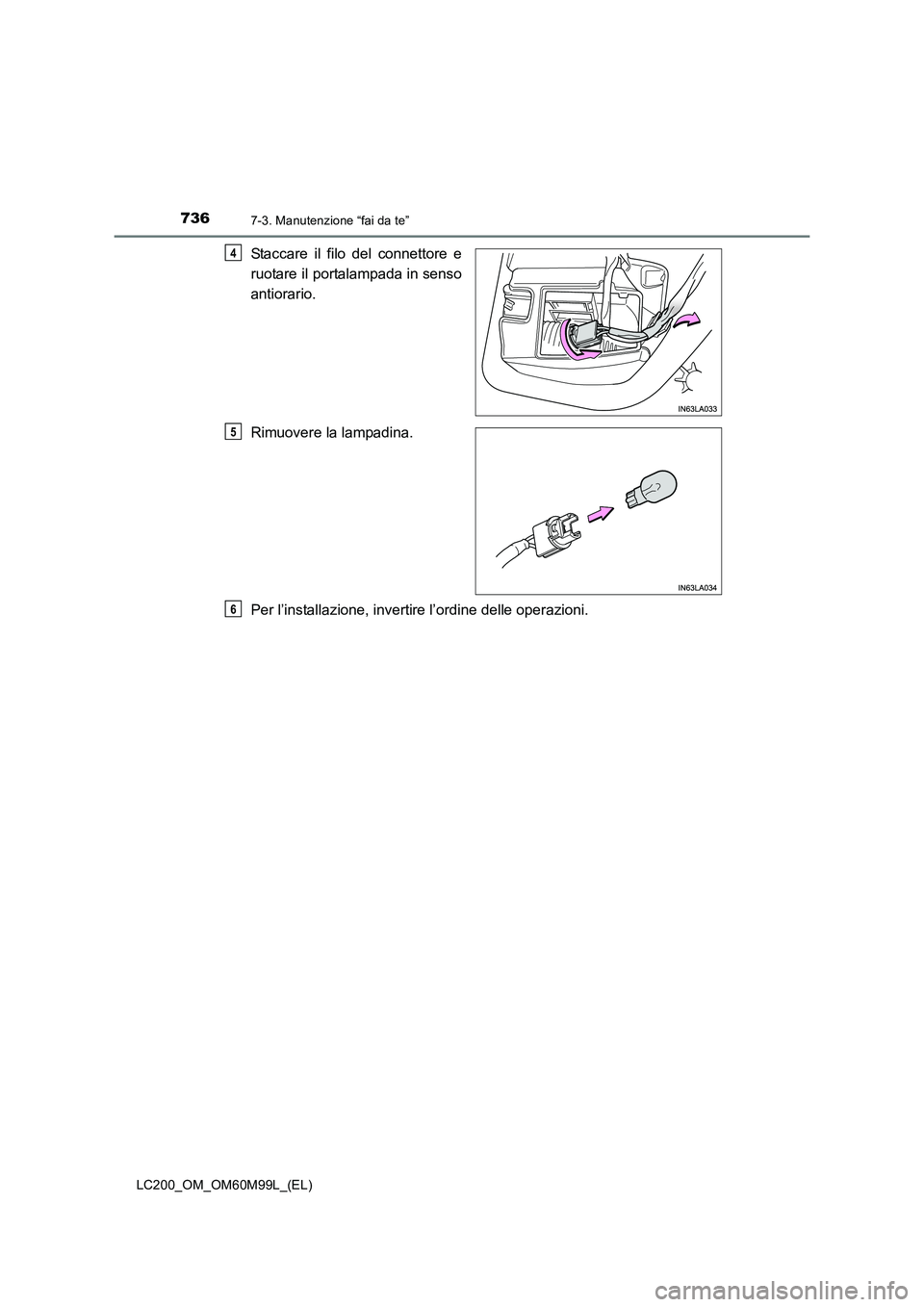

Staccare il filo del connettore e
ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.4
5
6

7377-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

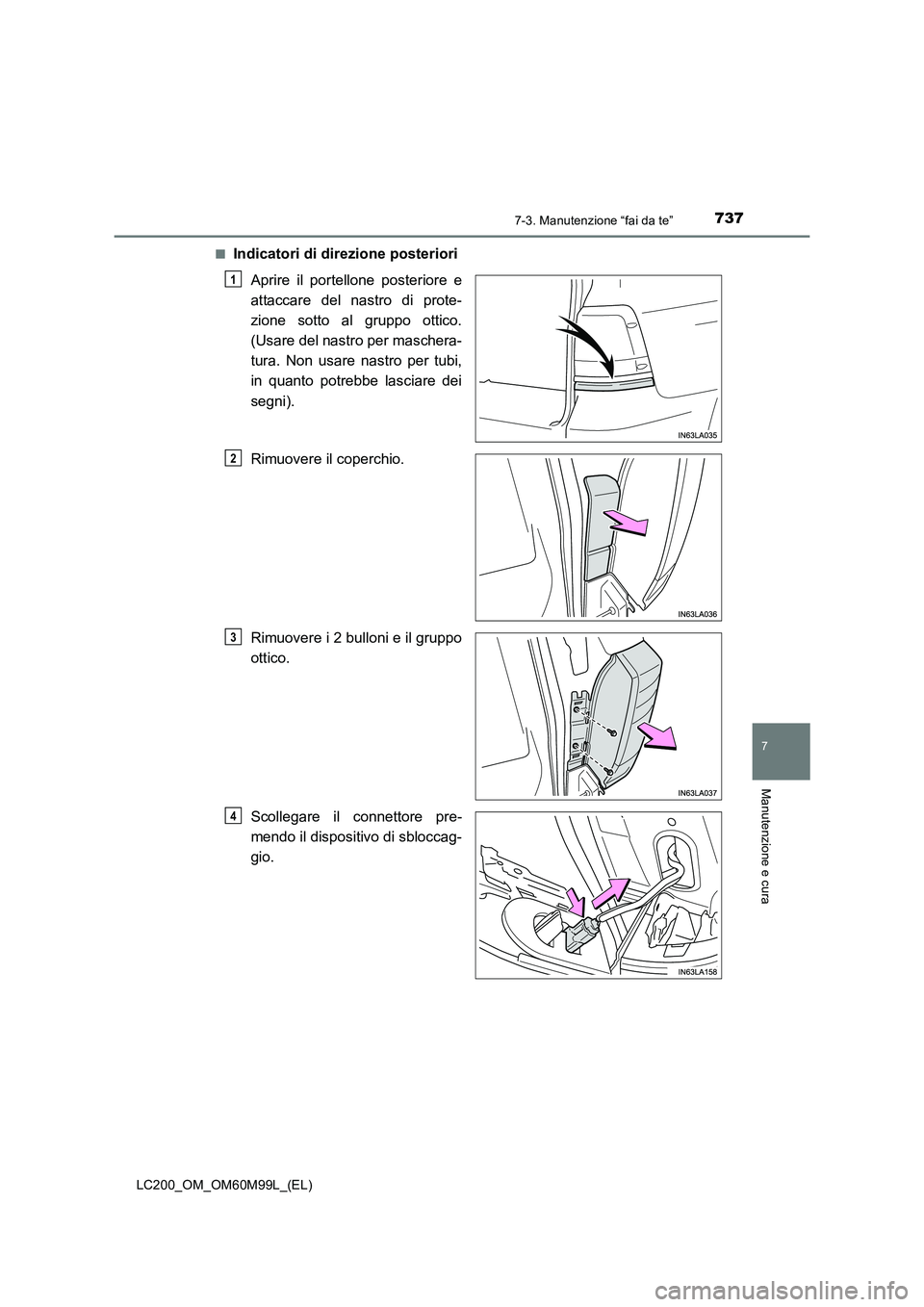

■Indicatori di direzione posterioriAprire il portellone posteriore e
attaccare del nastro di prote-
zione sotto al gruppo ottico.
(Usare del nastro per maschera-
tura. Non usare nastro per tubi,
in quanto potrebbe lasciare dei
segni).
Rimuovere il coperchio.
Rimuovere i 2 bulloni e il gruppo
ottico.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

7387-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

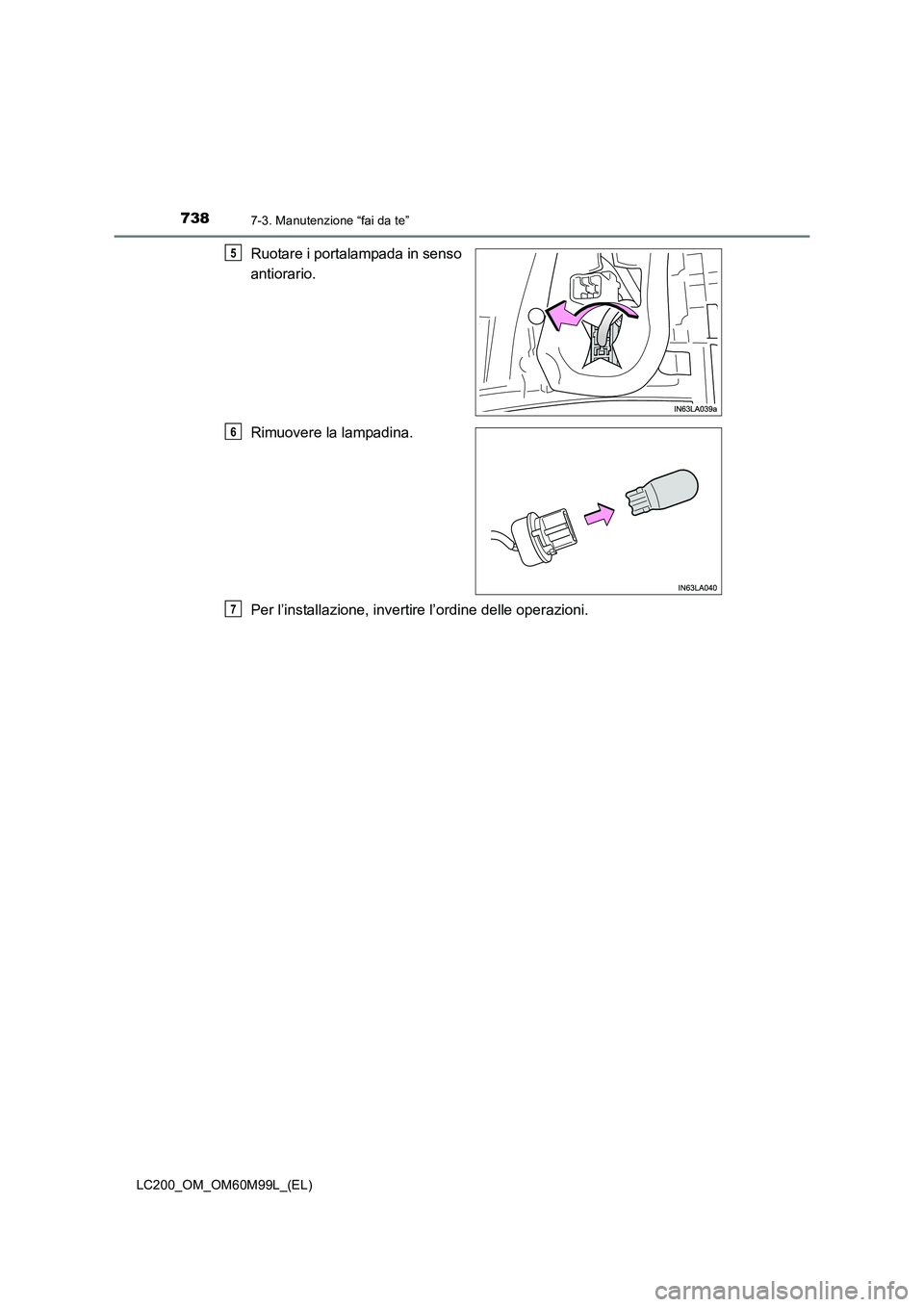

Ruotare i portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.5
6
7

7397-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

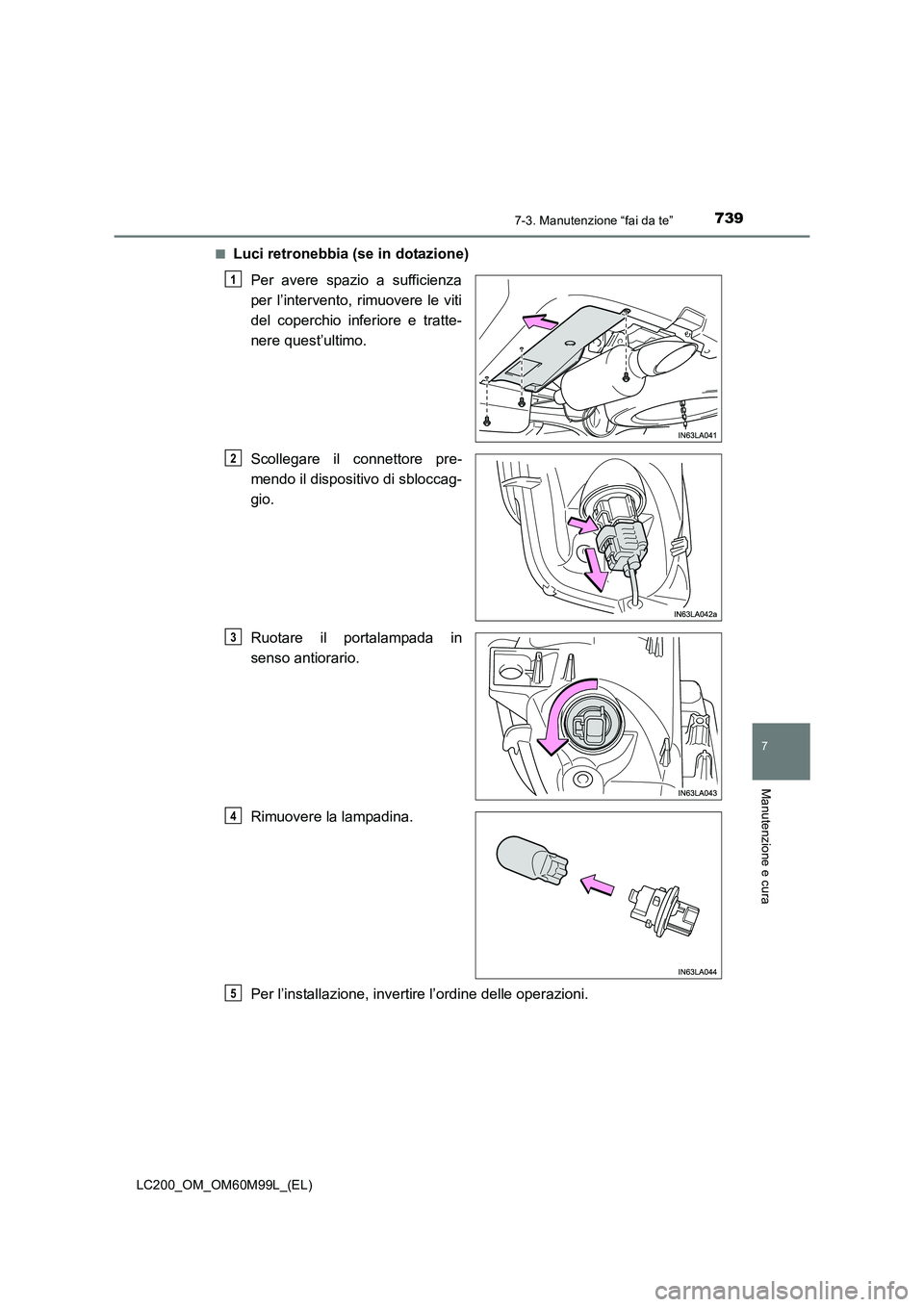

■Luci retronebbia (se in dotazione)Per avere spazio a sufficienza
per l’intervento, rimuovere le viti
del coperchio inferiore e tratte-
nere quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
1
2
3
4
5

7407-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■

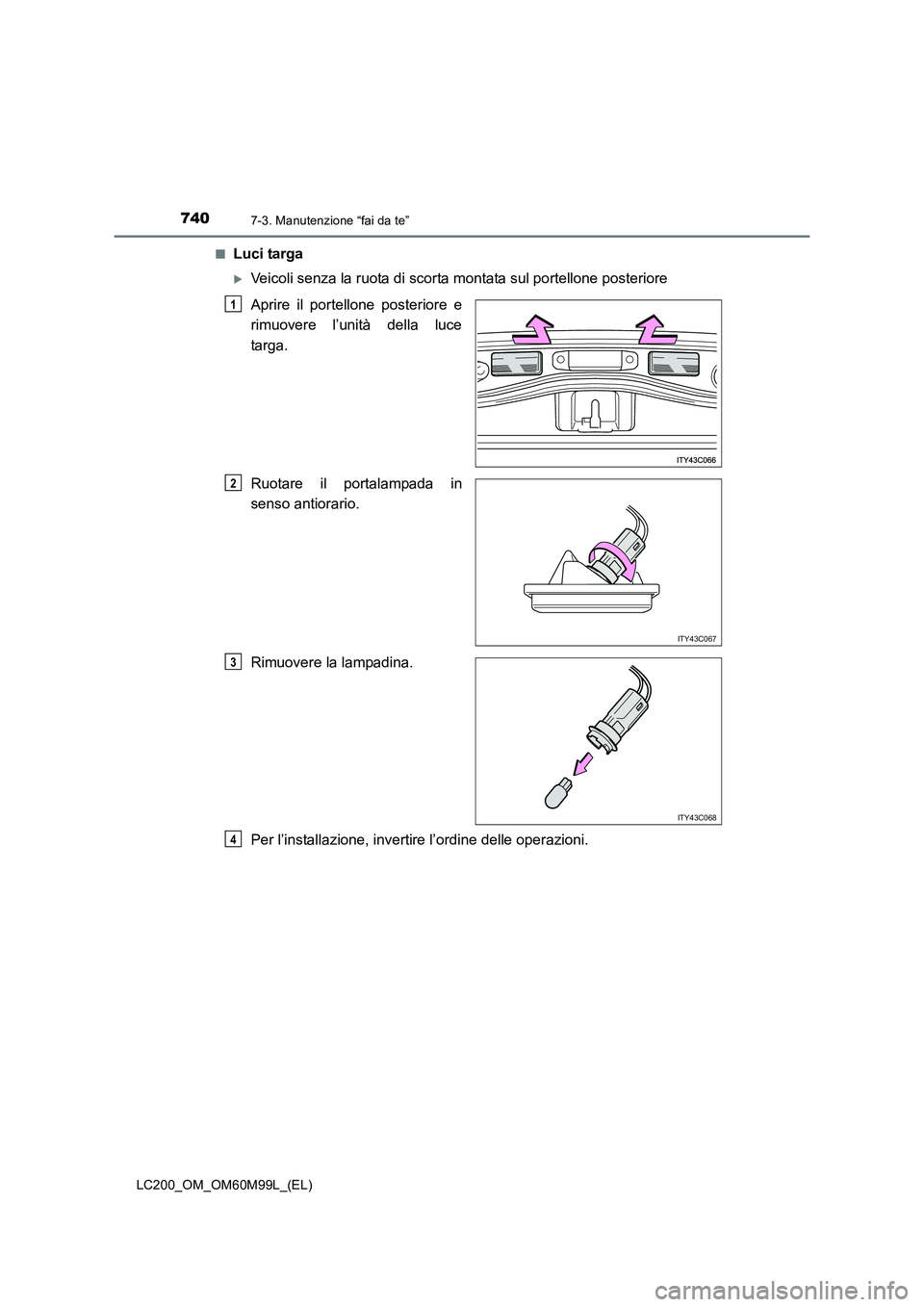

Luci targa
XVeicoli senza la ruota di scorta montata sul portellone posteriore
Aprire il portellone posteriore e
rimuovere l’unità della luce
targa.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
1
ITY43C067
2
ITY43C068
3
4
