TOYOTA LAND CRUISER 2016 Manuale duso (in Italian)

7117-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

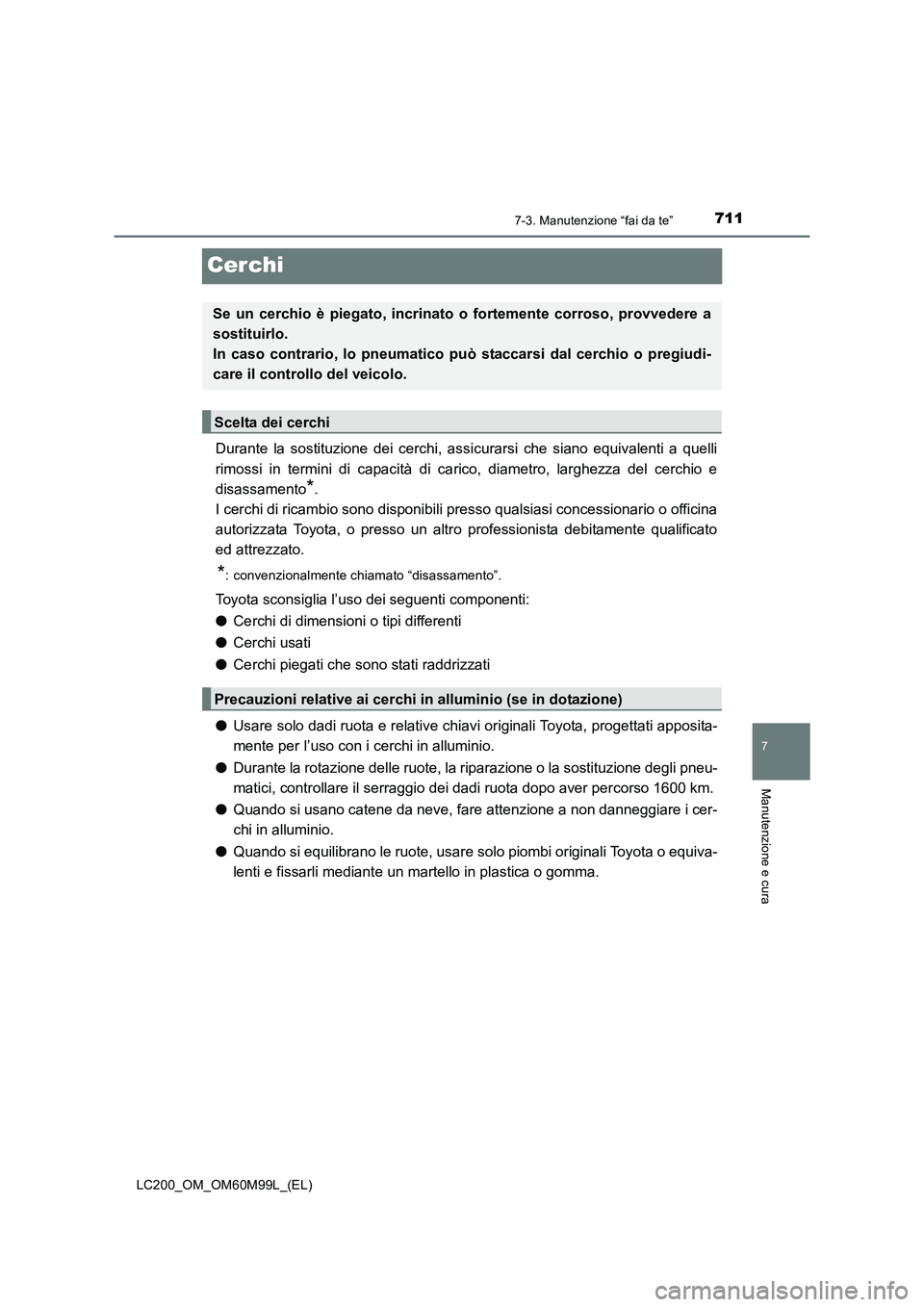

Cerchi
Durante la sostituzione dei cerchi, assicurarsi che siano equivalenti a quelli
rimossi in termini di capacità di carico, diametro, larghezza del cerchio e
disassamento
*.
I cerchi di ricambio sono disponibili presso qualsias i concessionario o officina
autorizzata Toyota, o presso un altro professionista debitamente qualificato
ed attrezzato.
*: convenzionalmente chiamato “disassamento”.
Toyota sconsiglia l’uso dei seguenti componenti:
● Cerchi di dimensioni o tipi differenti
● Cerchi usati
● Cerchi piegati che sono stati raddrizzati
● Usare solo dadi ruota e relative chia vi originali Toyota, progettati apposita-
mente per l’uso con i cerchi in alluminio.
● Durante la rotazione delle ruote, la riparazione o la sostituzione degli pneu-
matici, controllare il serraggio dei dadi ruota dopo aver percorso 1600 km.
● Quando si usano catene da neve, fare attenzione a non danneggiare i cer-
chi in alluminio.
● Quando si equilibrano le ruote, usare solo piombi originali Toyota o equiva-
lenti e fissarli mediante un martello in plastica o gomma.
Se un cerchio è piegato, incrinato o fortemente corroso, provvedere a
sostituirlo.
In caso contrario, lo pneumatico può staccarsi dal cerchio o pregiudi-
care il controllo del veicolo.
Scelta dei cerchi
Precauzioni relative ai cerchi in alluminio (se in dotazione)

7127-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

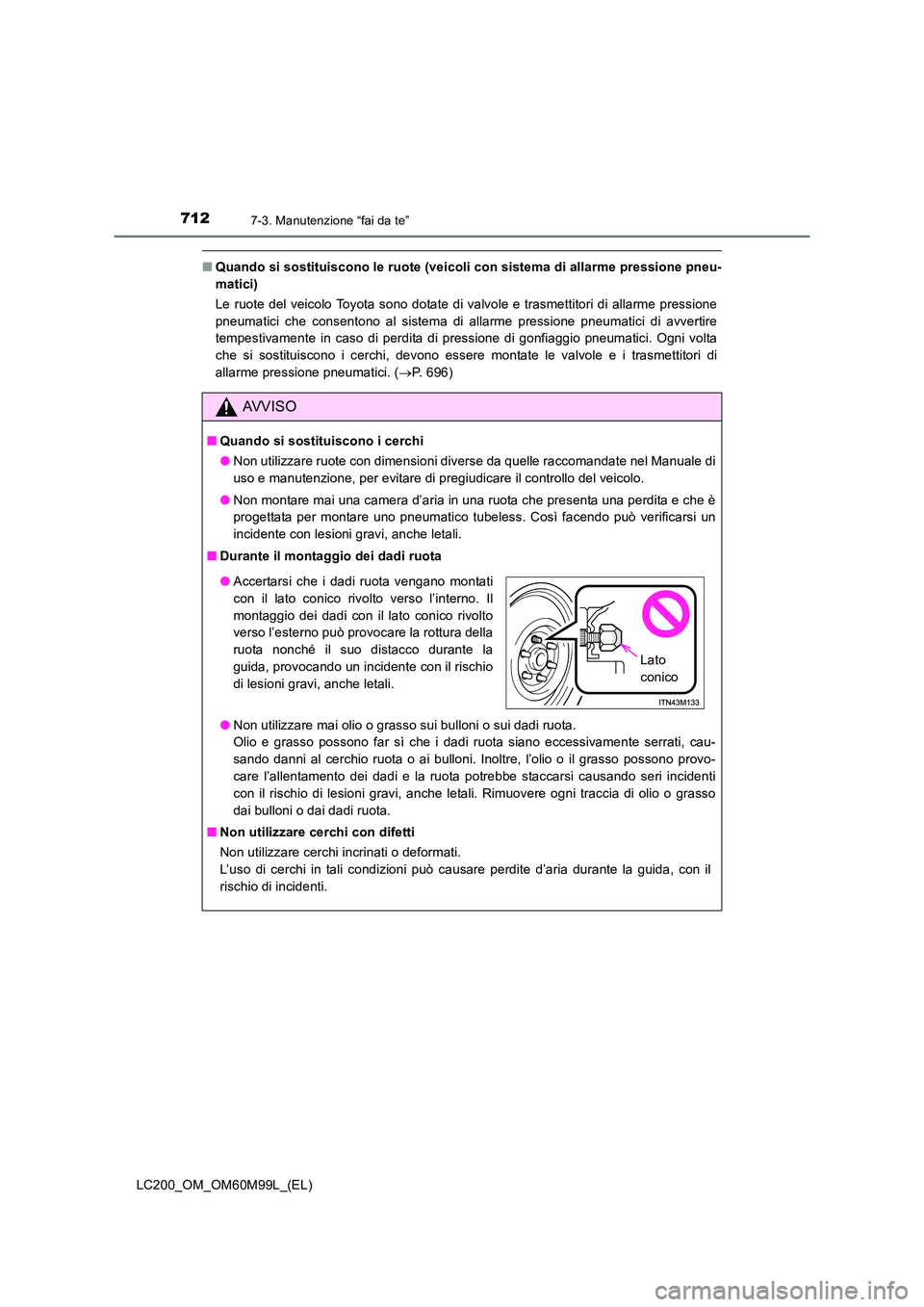

■Quando si sostituiscono le ruote (veicoli con sistema di allarme pressione pneu-
matici)
Le ruote del veicolo Toyota sono dotate di valvole e trasmettitori di allarme pressione
pneumatici che consentono al sistema di allarme pressione pneumatici di avvertire
tempestivamente in caso di perdita di pressione di gonfiaggio pneumatici. Ogni volta
che si sostituiscono i cerchi, devono essere montate le valvole e i trasmettitori di
allarme pressione pneumatici. ( →P. 696)
AVVISO
■ Quando si sostituiscono i cerchi
●Non utilizzare ruote con dimensioni diverse da quelle raccomandate nel Manuale di
uso e manutenzione, per evitare di pregiudicare il controllo del veicolo.
● Non montare mai una camera d’aria in una ruota che presenta una perdita e che è
progettata per montare uno pneumatico tubeless. Così facendo può verificarsi un
incidente con lesioni gravi, anche letali.
■ Durante il montaggio dei dadi ruota
●Non utilizzare mai olio o grasso sui bulloni o sui dadi ruota.
Olio e grasso possono far sì che i dadi ruota siano eccessivamente serrati, cau-
sando danni al cerchio ruota o ai bulloni. Inoltre, l’olio o il grasso possono provo-
care l’allentamento dei dadi e la ruota potrebbe staccarsi causando seri incidenti
con il rischio di lesioni gravi, anche letali. Rimuovere ogni traccia di olio o grasso
dai bulloni o dai dadi ruota.
■ Non utilizzare cerchi con difetti
Non utilizzare cerchi incrinati o deformati.
L’uso di cerchi in tali condizioni può causare perdite d’aria durante la guida, con il
rischio di incidenti.
●Accertarsi che i dadi ruota vengano montati
con il lato conico rivolto verso l’interno. Il
montaggio dei dadi con il lato conico rivolto
verso l’esterno può provocare la rottura della
ruota nonché il suo distacco durante la
guida, provocando un incidente con il rischio
di lesioni gravi, anche letali.
Lato
conico

7137-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

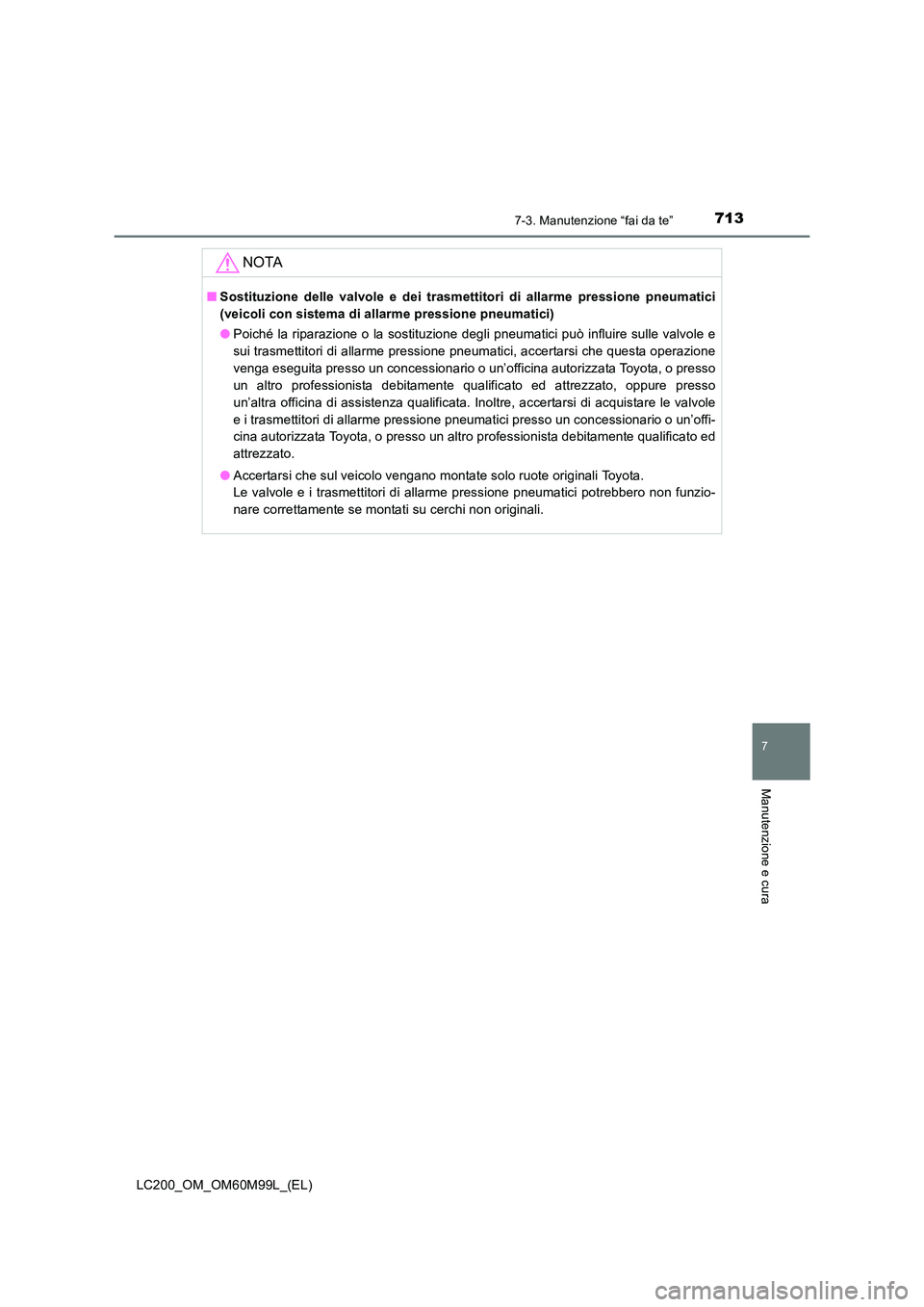

NOTA
■Sostituzione delle valvole e dei trasmettitori di allarme pressione pneumatici
(veicoli con sistema di allarme pressione pneumatici)
●Poiché la riparazione o la sostituzione degli pneumatici può influire sulle valvole e
sui trasmettitori di allarme pressione pneumatici, accertarsi che questa operazione
venga eseguita presso un concessionario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato ed attrezzato, oppure presso
un’altra officina di assistenza qualificata. Inoltre, accertarsi di acquistare le valvole
e i trasmettitori di allarme pressione pneumatici presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
● Accertarsi che sul veicolo vengano montate solo ruote originali Toyota.
Le valvole e i trasmettitori di allarme pressione pneumatici potrebbero non funzio-
nare correttamente se montati su cerchi non originali.

7147-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

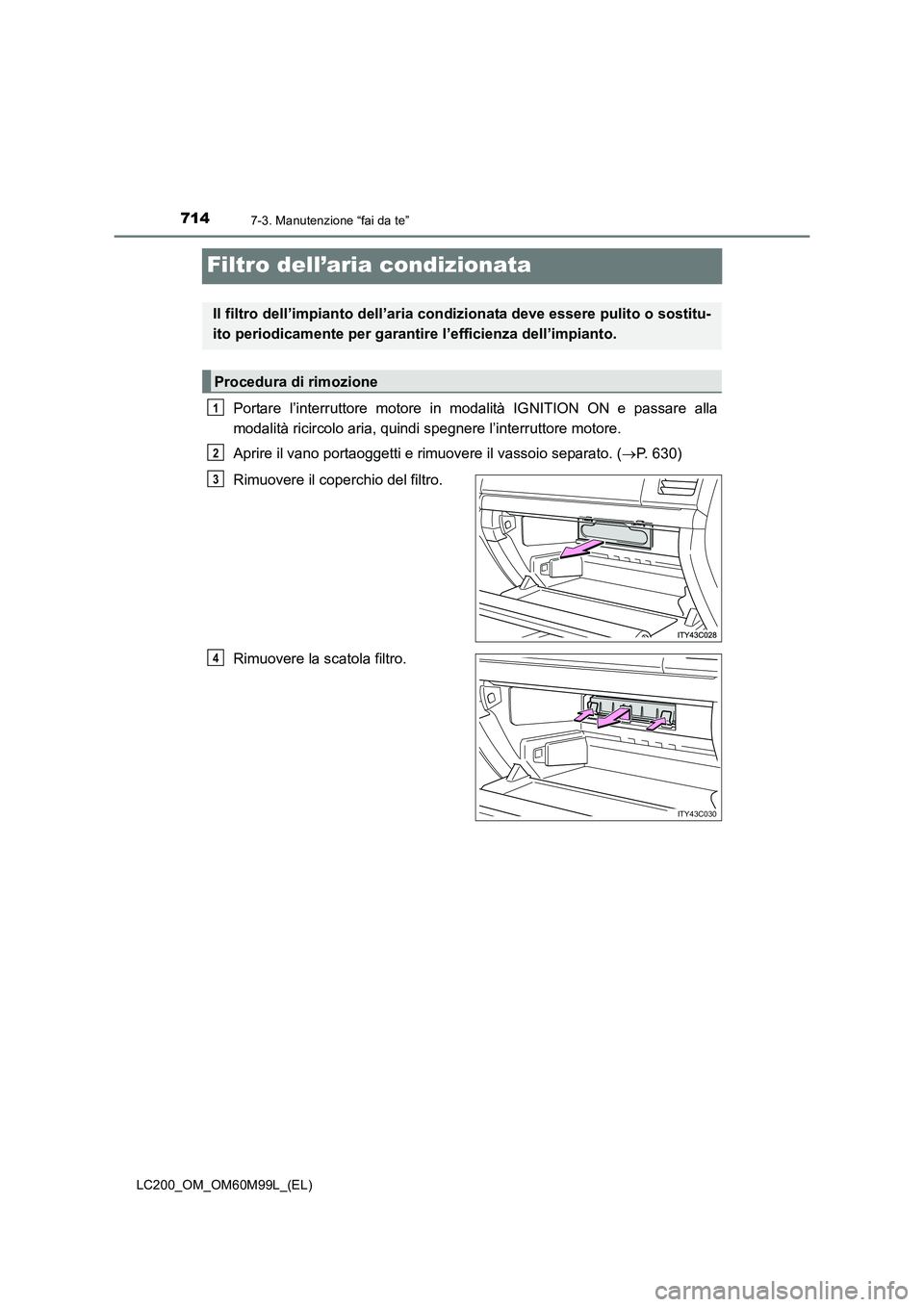

Filtro dell’aria condizionata
Portare l’interruttore motore in modalità IGNITION ON e passare alla
modalità ricircolo aria, quindi spegnere l’interruttore motore.
Aprire il vano portaoggetti e rimuovere il vassoio separato. (→P. 630)
Rimuovere il coperchio del filtro.
Rimuovere la scatola filtro.
Il filtro dell’impianto dell’aria co ndizionata deve essere pulito o sostitu-
ito periodicamente per garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
ITY43C030
4

7157-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

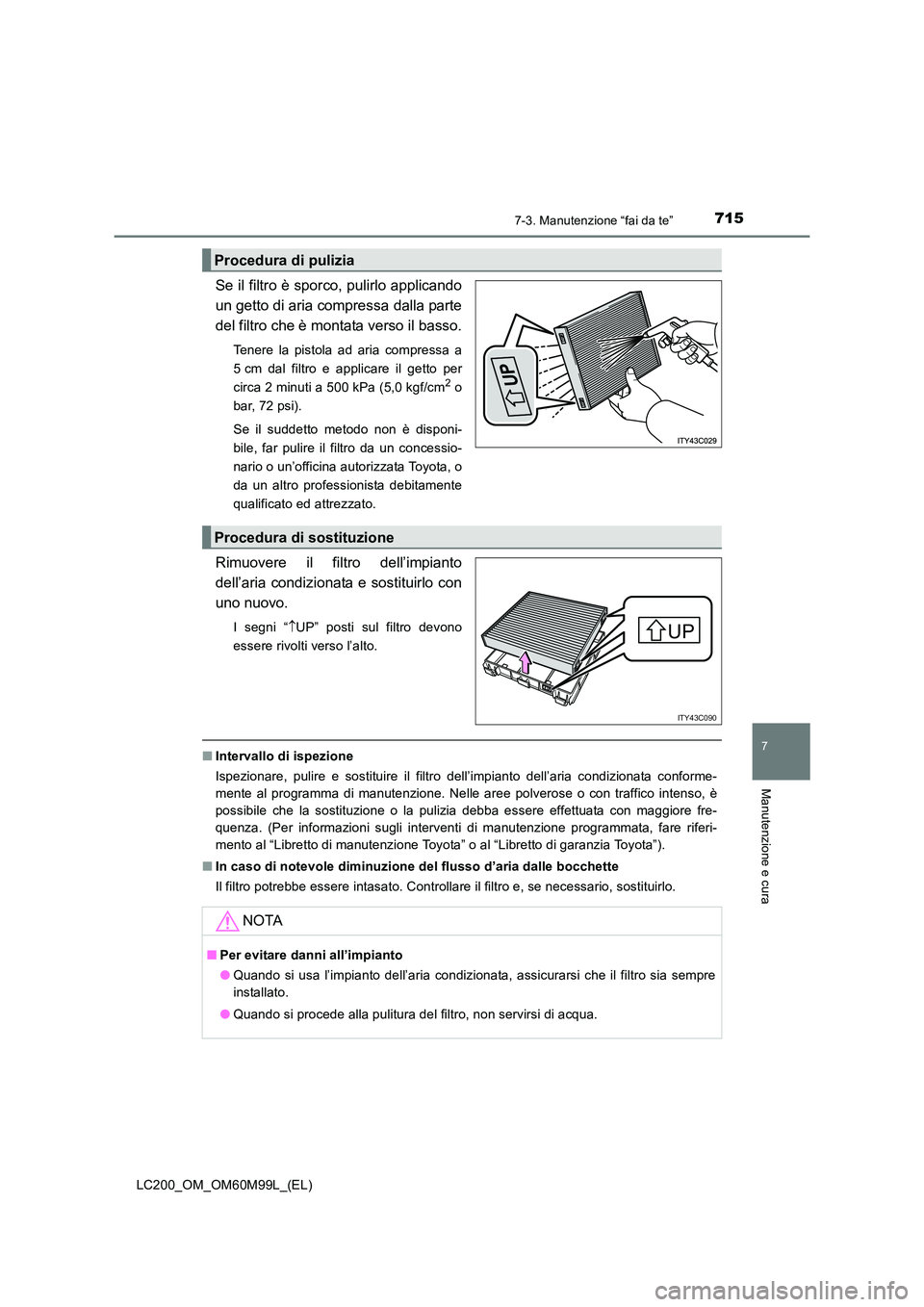

Se il filtro è sporco, pulirlo applicando
un getto di aria compressa dalla parte
del filtro che è montata verso il basso.
Tenere la pistola ad aria compressa a
5 cm dal filtro e applicare il getto per
circa 2 minuti a 500 kPa (5,0 kgf/cm
2 o
bar, 72 psi).
Se il suddetto metodo non è disponi-
bile, far pulire il filtro da un concessio-
nario o un’officina autorizzata Toyota, o
da un altro professionista debitamente
qualificato ed attrezzato.
Rimuovere il filtro dell’impianto
dell’aria condizionata e sostituirlo con
uno nuovo.
I segni “ ↑UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di ispezione
Ispezionare, pulire e sostituire il filtro dell’impianto dell’aria condizionata conforme-
mente al programma di manutenzione. Nelle aree polverose o con traffico intenso, è
possibile che la sostituzione o la pulizia debba essere effettuata con maggiore fre-
quenza. (Per informazioni sugli interventi di manutenzione programmata, fare riferi-
mento al “Libretto di manutenzione Toyota” o al “Libretto di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
Procedura di pulizia
Procedura di sostituzione
UP
UP
UP
ITY43C090
NOTA
■Per evitare danni all’impianto
●Quando si usa l’impianto dell’aria condizionata, assicurarsi che il filtro sia sempre
installato.
● Quando si procede alla pulitura del filtro, non servirsi di acqua.

7167-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

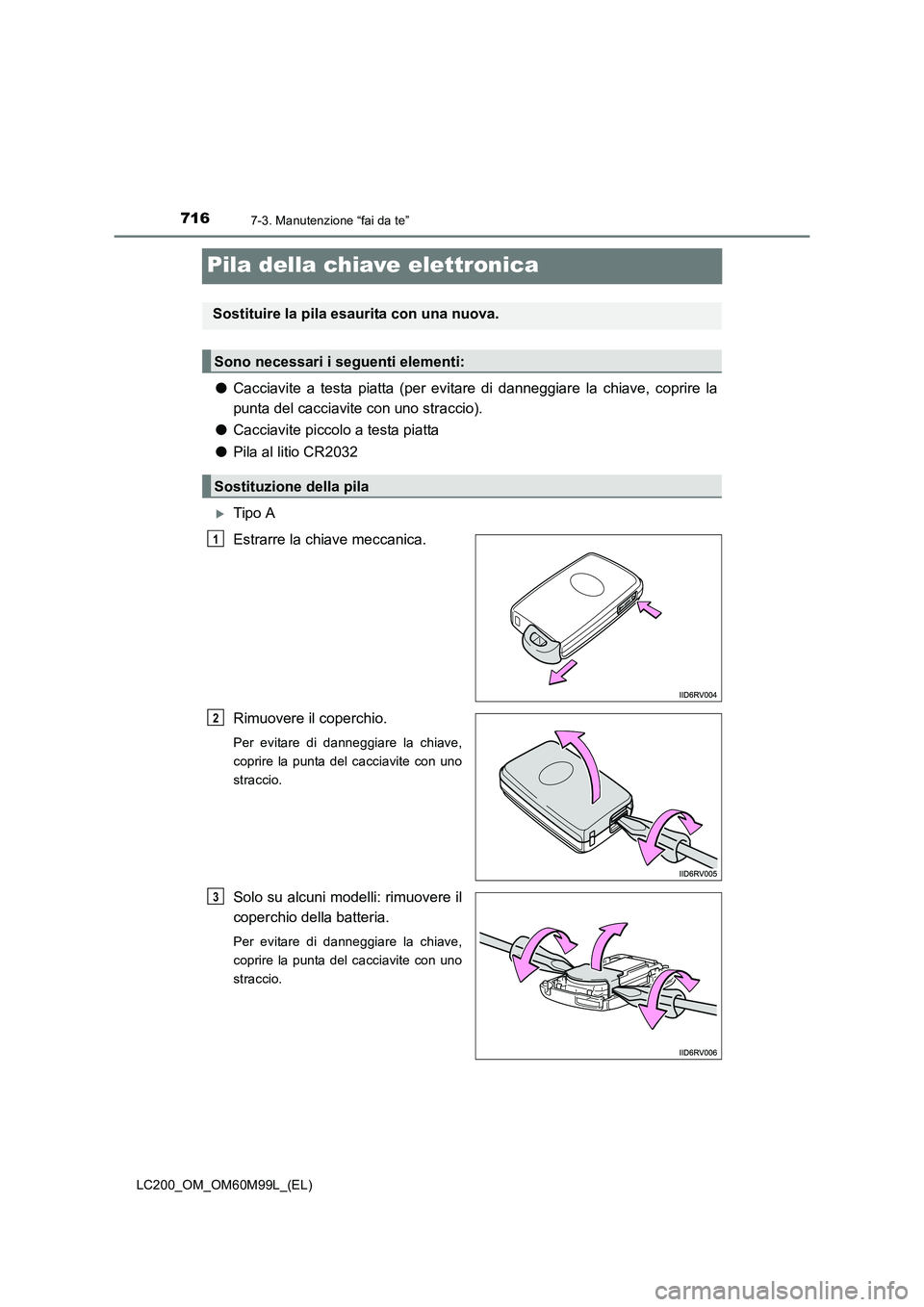

Pila della chiave elettronica
●Cacciavite a testa piatta (per evit are di danneggiare la chiave, coprire la
punta del cacciavite con uno straccio).
● Cacciavite piccolo a testa piatta
● Pila al litio CR2032
XTipo A
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Solo su alcuni modelli: rimuovere il
coperchio della batteria.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2
3

7177-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

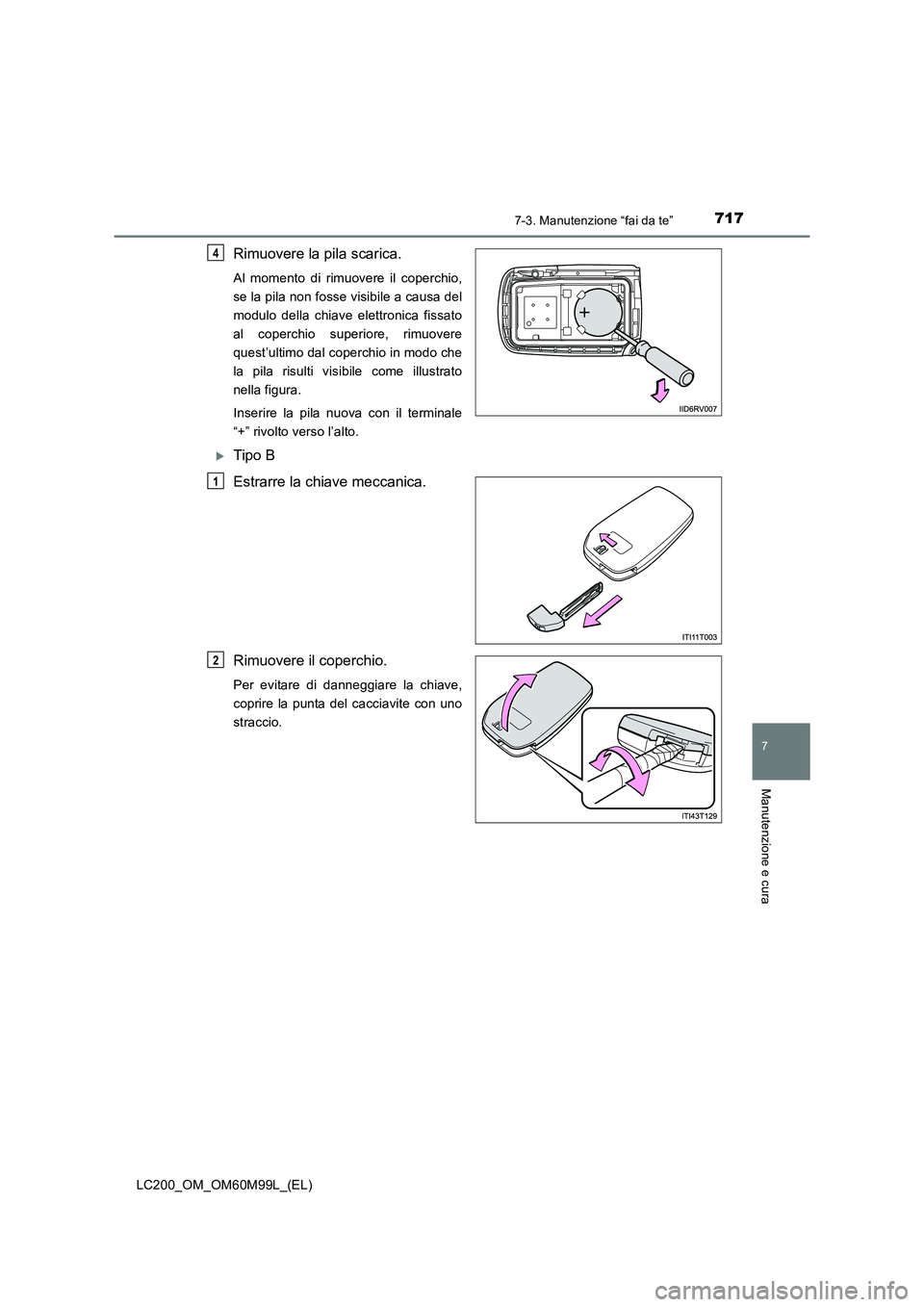

Rimuovere la pila scarica.
Al momento di rimuovere il coperchio,
se la pila non fosse visibile a causa del
modulo della chiave elettronica fissato
al coperchio superiore, rimuovere
quest’ultimo dal coperchio in modo che
la pila risulti visibile come illustrato
nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
XTipo B
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
4
1
2

7187-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

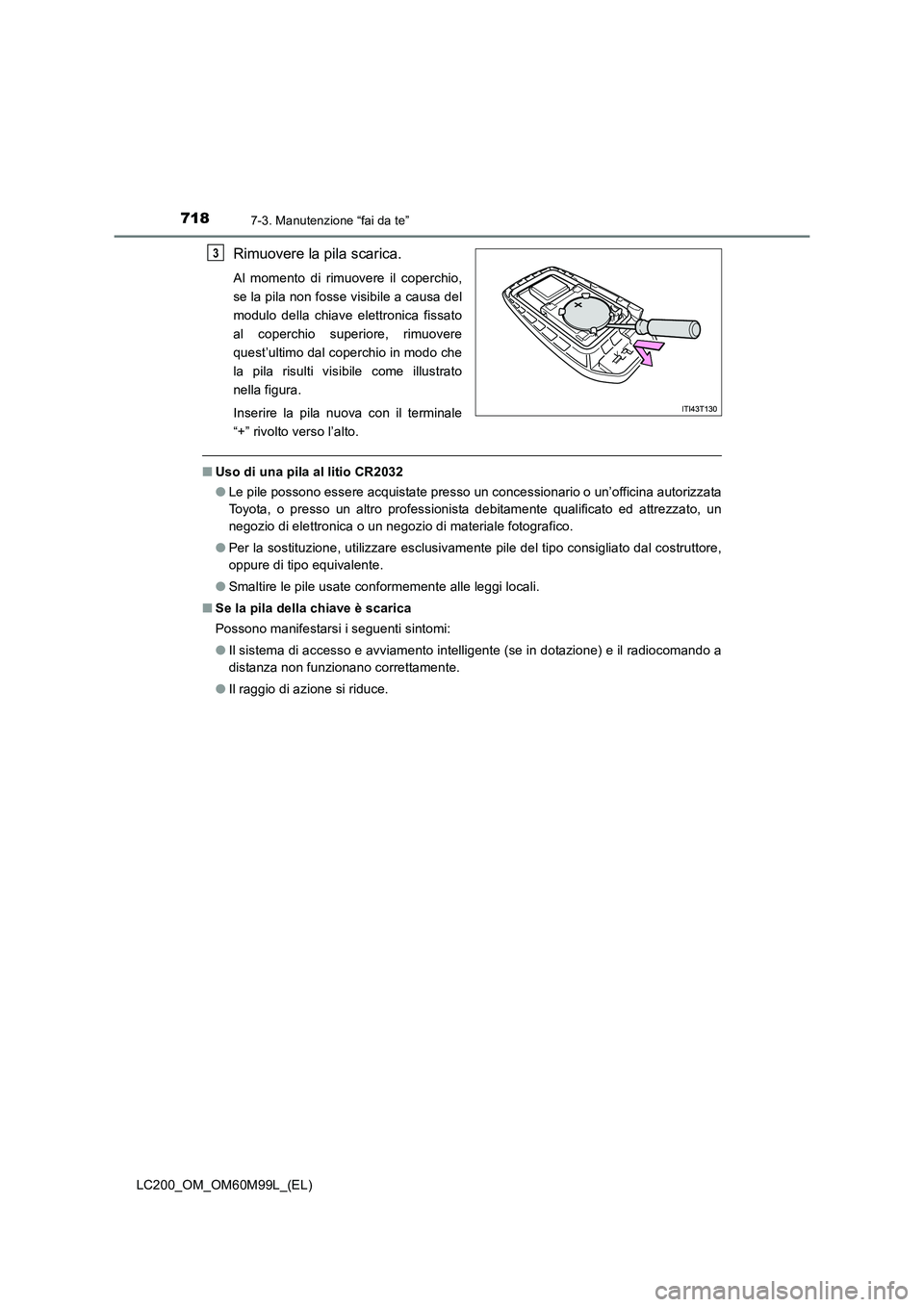

Rimuovere la pila scarica.
Al momento di rimuovere il coperchio,
se la pila non fosse visibile a causa del
modulo della chiave elettronica fissato
al coperchio superiore, rimuovere
quest’ultimo dal coperchio in modo che
la pila risulti visibile come illustrato
nella figura.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
■Uso di una pila al litio CR2032
●Le pile possono essere acquistate presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato, un
negozio di elettronica o un negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente (se in dotazione) e il radiocomando a
distanza non funzionano correttamente.
● Il raggio di azione si riduce.
3

7197-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

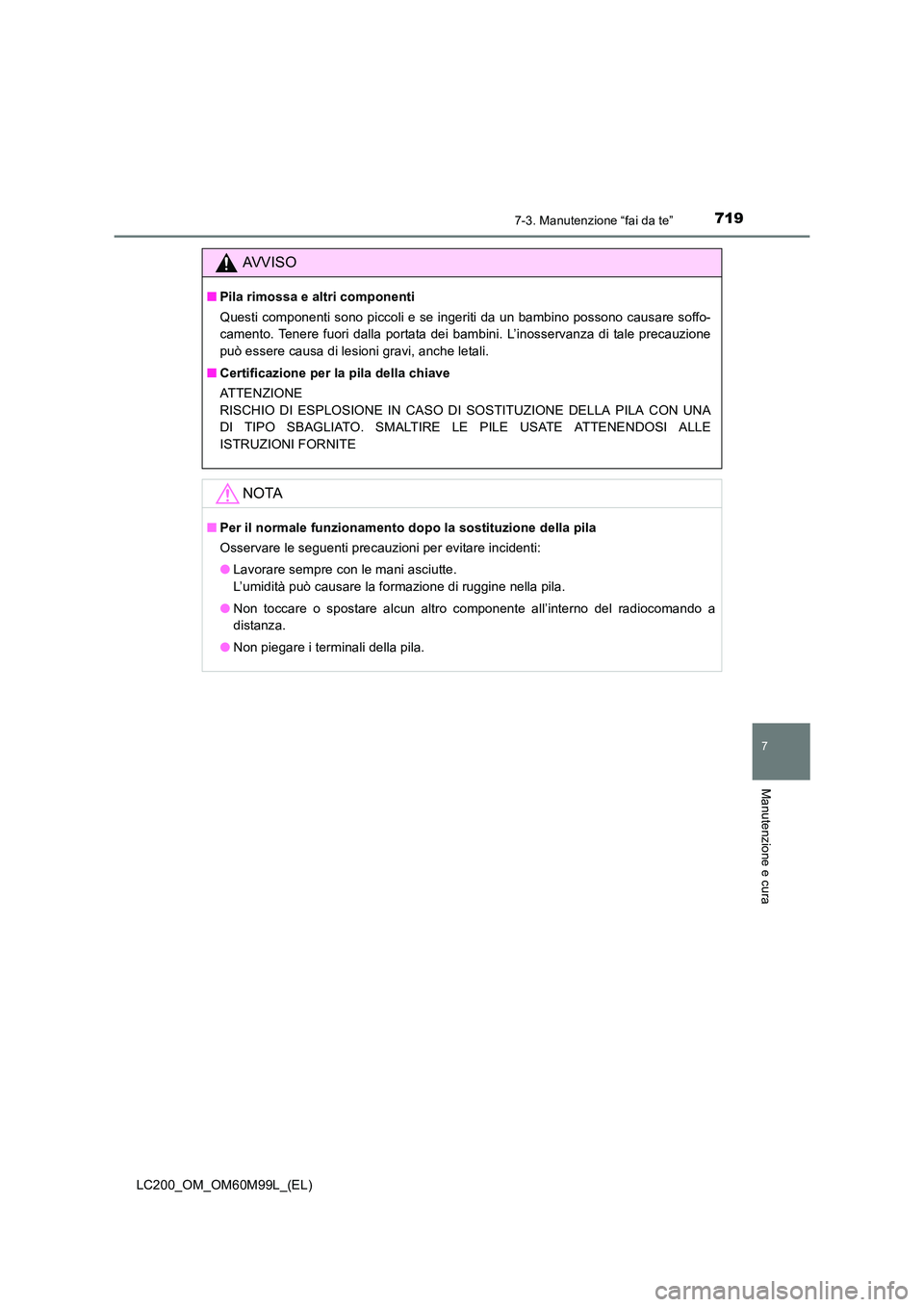

AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. L’inosservanza di tale precauzione
può essere causa di lesioni gravi, anche letali.
■ Certificazione per la pila della chiave
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE
ISTRUZIONI FORNITE
NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

7207-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

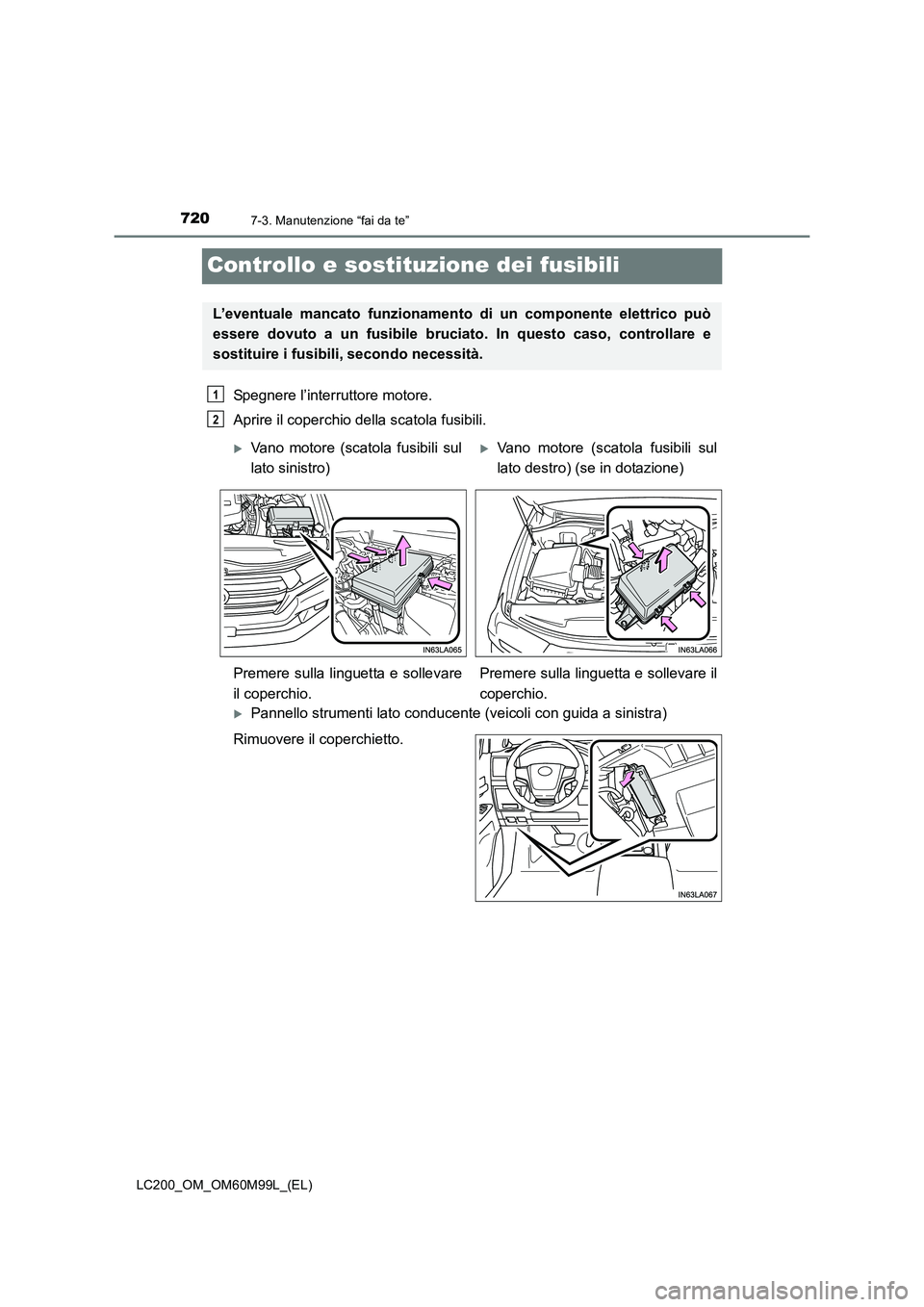

Controllo e sostituzione dei fusibili
Spegnere l’interruttore motore.
Aprire il coperchio della scatola fusibili.
XPannello strumenti lato conducente (veicoli con guida a sinistra)
Rimuovere il coperchietto.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
XVano motore (scatola fusibili sul
lato sinistro)XVano motore (scatola fusibili sul
lato destro) (se in dotazione)
Premere sulla linguetta e sollevare
il coperchio. Premere sulla linguetta e sollevare il
coperchio.
