TOYOTA PROACE 2020 Instrukcja obsługi (in Polish)

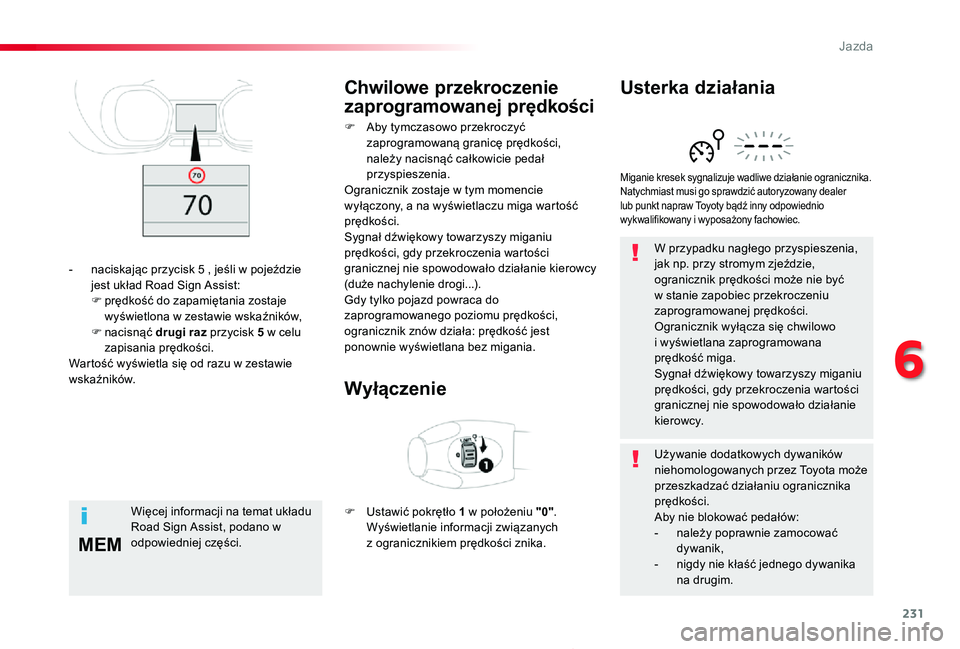

231
MEM
Proace_pl_Chap06_conduite_ed01-2019
W przypadku nagłego przyspieszenia, jak np. przy stromym zjeździe, ogranicznik prędkości może nie być w stanie zapobiec przekroczeniu zaprogramowanej prędkości.Ogranicznik wyłącza się chwilowo i wyświetlana zaprogramowana prędkość miga.Sygnał dźwiękowy towarzyszy miganiu prędkości, gdy przekroczenia wartości granicznej nie spowodowało działanie kierowcy.
Miganie kresek sygnalizuje wadliwe działanie ogranicznika.Natychmiast musi go sprawdzić autor yzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Usterka działaniaChwilowe przekroczenie
zaprogramowanej prędkości
Wyłączenie
F Aby tymczasowo przekroczyć zaprogramowaną granicę prędkości, należy nacisnąć całkowicie pedał przyspieszenia.Ogranicznik zostaje w tym momencie wyłączony, a na wyświetlaczu miga wartość prędkości.Sygnał dźwiękowy towarzyszy miganiu prędkości, gdy przekroczenia wartości granicznej nie spowodowało działanie kierowcy (duże nachylenie drogi...).Gdy tylko pojazd powraca do zaprogramowanego poziomu prędkości, ogranicznik znów działa: prędkość jest ponownie wyświetlana bez migania.
F Ustawić pokrętło 1 w położeniu "0". Wyświetlanie informacji związanych z ogranicznikiem prędkości znika.
- naciskając przycisk 5 , jeśli w pojeździe jest układ Road Sign Assist:F prędkość do zapamiętania zostaje wyświetlona w zestawie wskaźników,F nacisnąć drugi raz przycisk 5 w celu zapisania prędkości.Wartość wyświetla się od razu w zestawie wskaźników.
Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Używanie dodatkowych dywaników niehomologowanych przez Toyota może przeszkadzać działaniu ogranicznika prędkości.Aby nie blokować pedałów:- należy poprawnie zamocować dywanik,- nigdy nie kłaść jednego dywanika na drugim.
6
Jazda

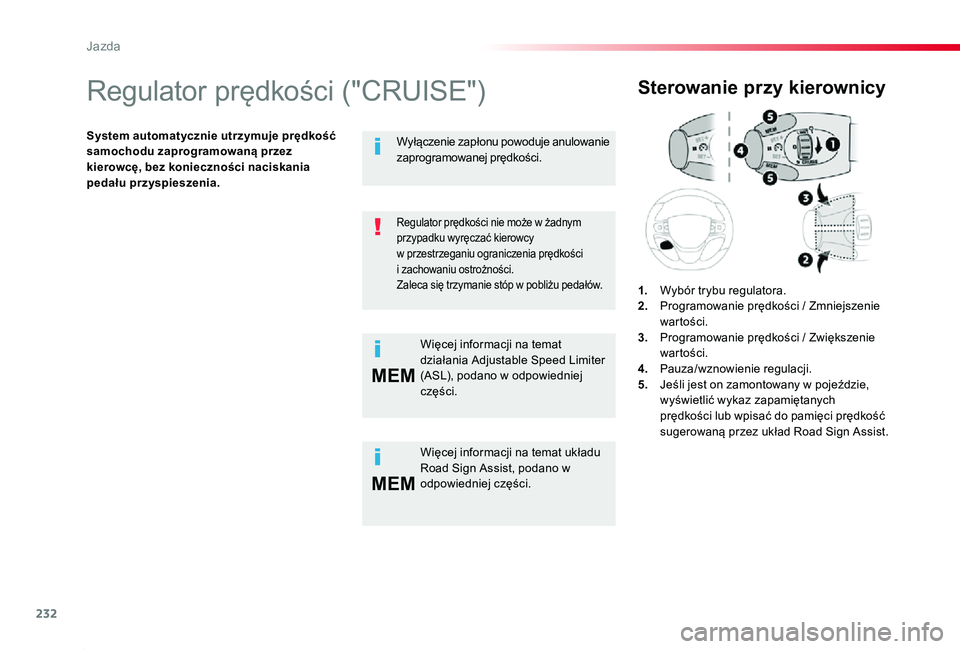

232
MEM
MEM
Proace_pl_Chap06_conduite_ed01-2019
Regulator prędkości ("CRUISE")
System automatycznie utrzymuje prędkość samochodu zaprogramowaną przez kierowcę, bez konieczności naciskania pedału przyspieszenia.
Sterowanie przy kierownicy
1. Wybór trybu regulatora.2. Programowanie prędkości / Zmniejszenie wartości.3. Programowanie prędkości / Zwiększenie wartości.4. Pauza/wznowienie regulacji.5. Jeśli jest on zamontowany w pojeździe, wyświetlić wykaz zapamiętanych prędkości lub wpisać do pamięci prędkość sugerowaną przez układ Road Sign Assist.
Regulator prędkości nie może w żadnym przypadku wyręczać kierowcy w przestrzeganiu ograniczenia prędkości i zachowaniu ostrożności.Zaleca się trzymanie stóp w pobliżu pedałów.
Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Wyłączenie zapłonu powoduje anulowanie zaprogramowanej prędkości.
Więcej informacji na temat działania Adjustable Speed Limiter (ASL), podano w odpowiedniej części.
Jazda

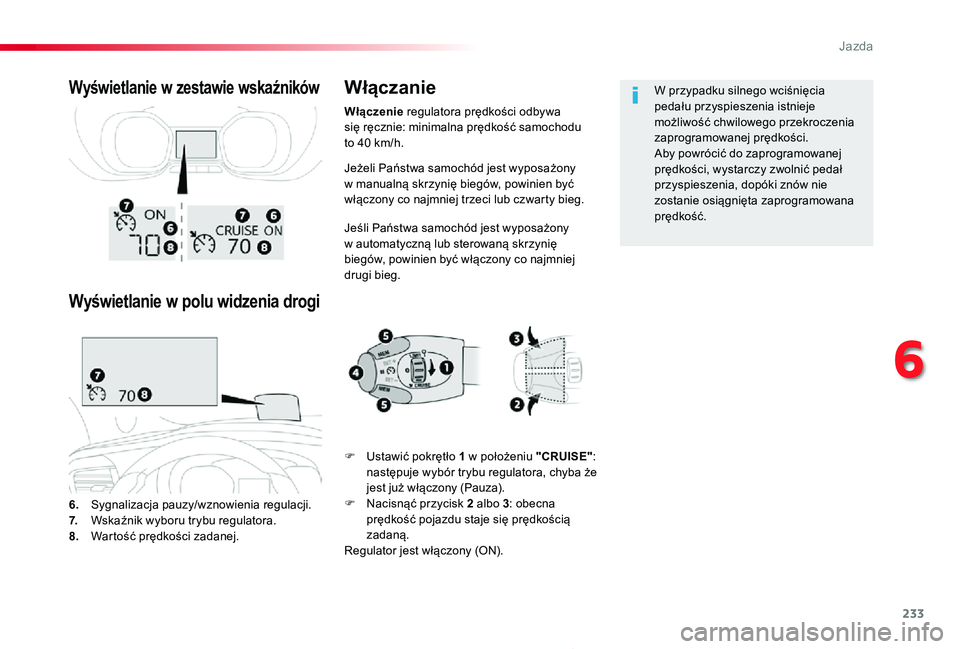

233
Proace_pl_Chap06_conduite_ed01-2019
Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, powinien być włączony co najmniej trzeci lub czwarty bieg.
Jeśli Państwa samochód jest wyposażony w automatyczną lub sterowaną skrzynię biegów, powinien być włączony co najmniej drugi bieg.
6. Sygnalizacja pauzy/wznowienia regulacji.7. Wskaźnik wyboru trybu regulatora.8. Wartość prędkości zadanej.
Wyświetlanie w zestawie wskaźników
Wyświetlanie w polu widzenia drogi
Włączanie
F Ustawić pokrętło 1 w położeniu "CRUISE": następuje wybór trybu regulatora, chyba że jest już włączony (Pauza).F Nacisnąć przycisk 2 albo 3: obecna prędkość pojazdu staje się prędkością zadaną.Regulator jest włączony (ON).
W przypadku silnego wciśnięcia pedału przyspieszenia istnieje możliwość chwilowego przekroczenia zaprogramowanej prędkości.Aby powrócić do zaprogramowanej prędkości, wystarczy zwolnić pedał przyspieszenia, dopóki znów nie zostanie osiągnięta zaprogramowana prędkość.
Włączenie regulatora prędkości odbywa się ręcznie: minimalna prędkość samochodu to 40 km/h.
6
Jazda

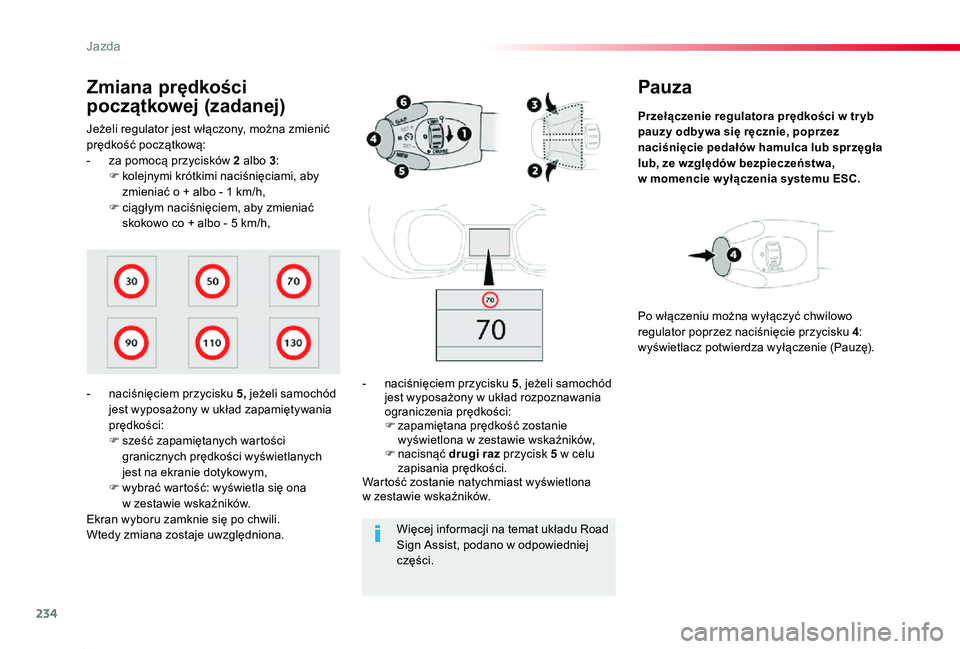

234
Proace_pl_Chap06_conduite_ed01-2019
Pauza
Przełączenie regulatora prędkości w tr yb pauzy odbywa się ręcznie, poprzez naciśnięcie pedałów hamulca lub sprzęgła lub, ze względów bezpieczeństwa, w momencie w yłączenia systemu ESC.
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ rozpoznawania ograniczenia prędkości:F zapamiętana prędkość zostanie wyświetlona w zestawie wskaźników,F nacisnąć drugi raz przycisk 5 w celu zapisania prędkości.Wartość zostanie natychmiast wyświetlona w zestawie wskaźników.
Po włączeniu można wyłączyć chwilowo regulator poprzez naciśnięcie przycisku 4: wyświetlacz potwierdza wyłączenie (Pauzę).
Jeżeli regulator jest włączony, można zmienić prędkość początkową:- za pomocą przycisków 2 albo 3:F kolejnymi krótkimi naciśnięciami, aby zmieniać o + albo - 1 km/h,F ciągłym naciśnięciem, aby zmieniać skokowo co + albo - 5 km/h,
Zmiana prędkości
początkowej (zadanej)
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ zapamiętywania prędkości:F sześć zapamiętanych wartości
granicznych prędkości wyświetlanych jest na ekranie dotykowym,F wybrać wartość: wyświetla się ona w zestawie wskaźników.Ekran wyboru zamknie się po chwili.Wtedy zmiana zostaje uwzględniona.Więcej informacji na temat układu Road Sign Assist, podano w odpowiedniej części.
Jazda

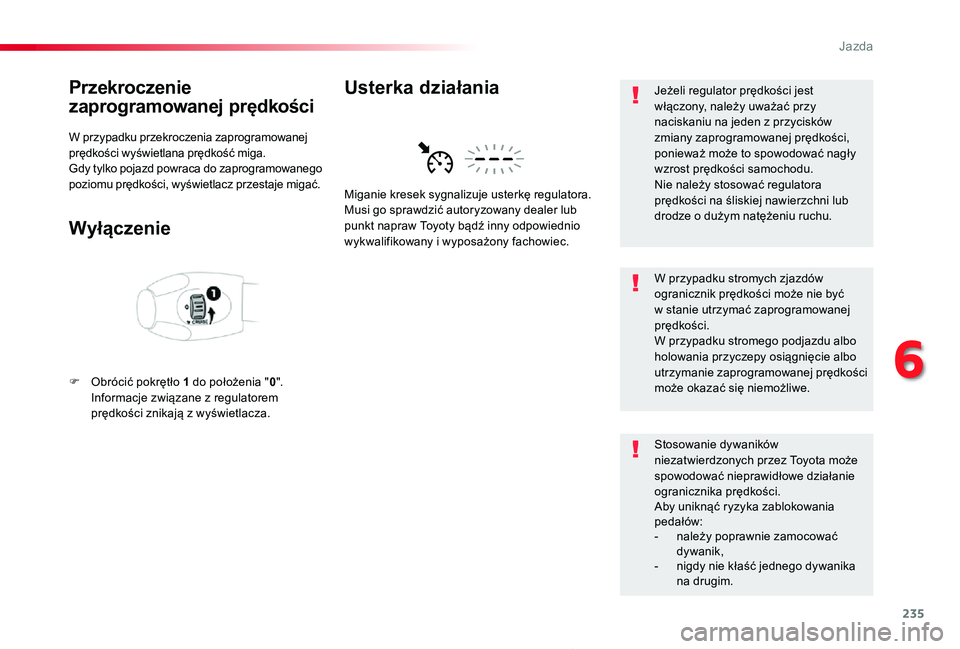

235
Proace_pl_Chap06_conduite_ed01-2019
Przekroczenie
zaprogramowanej prędkości
W przypadku przekroczenia zaprogramowanej prędkości wyświetlana prędkość miga.Gdy tylko pojazd powraca do zaprogramowanego poziomu prędkości, wyświetlacz przestaje migać.
Wyłączenie
F Obrócić pokrętło 1 do położenia "0". Informacje związane z regulatorem prędkości znikają z wyświetlacza.
Miganie kresek sygnalizuje usterkę regulatora.Musi go sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Usterka działaniaJeżeli regulator prędkości jest włączony, należy uważać przy naciskaniu na jeden z przycisków zmiany zaprogramowanej prędkości, ponieważ może to spowodować nagły wzrost prędkości samochodu.Nie należy stosować regulatora prędkości na śliskiej nawierzchni lub drodze o dużym natężeniu ruchu.
W przypadku stromych zjazdów ogranicznik prędkości może nie być w stanie utrzymać zaprogramowanej prędkości.W przypadku stromego podjazdu albo holowania przyczepy osiągnięcie albo utrzymanie zaprogramowanej prędkości może okazać się niemożliwe.
Stosowanie dywaników niezatwierdzonych przez Toyota może spowodować nieprawidłowe działanie ogranicznika prędkości.Aby uniknąć ryzyka zablokowania pedałów:- należy poprawnie zamocować dywanik,- nigdy nie kłaść jednego dywanika na drugim.
6
Jazda

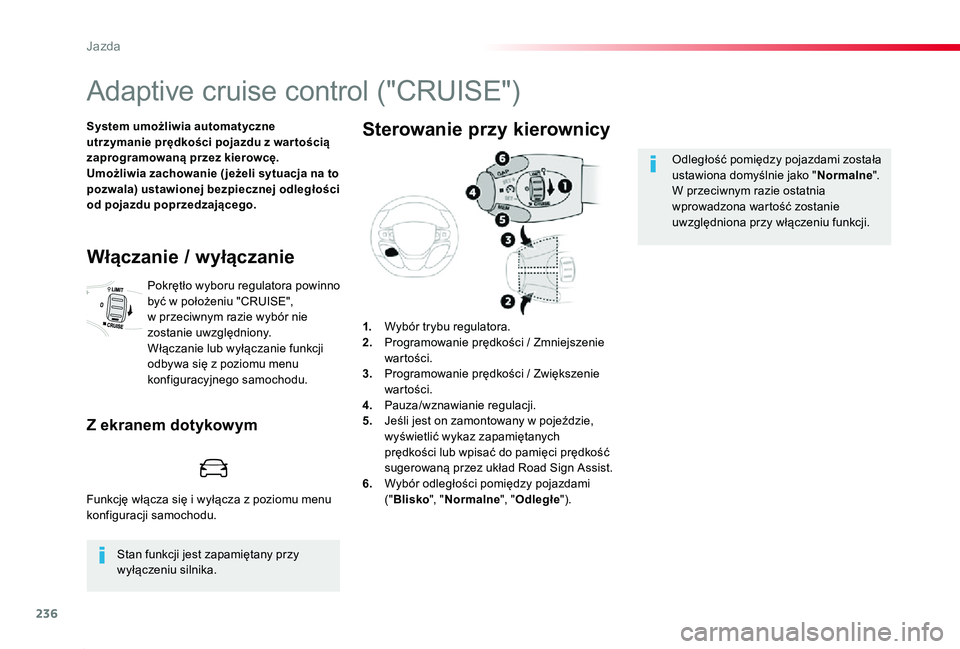

236
Proace_pl_Chap06_conduite_ed01-2019
Adaptive cruise control ("CRUISE")
System umożliwia automatyczne utrzymanie prędkości pojazdu z war tością zaprogramowaną przez kierowcę.Umożliwia zachowanie ( jeżeli sytuacja na to pozwala) ustawionej bezpiecznej odległości od pojazdu poprzedzającego.
Stan funkcji jest zapamiętany przy wyłączeniu silnika.
Włączanie / wyłączanie
Pokrętło wyboru regulatora powinno być w położeniu "CRUISE", w przeciwnym razie wybór nie zostanie uwzględniony.Włączanie lub wyłączanie funkcji odbywa się z poziomu menu konfiguracyjnego samochodu.
Z ekranem dotykowym
1. Wybór trybu regulatora.2. Programowanie prędkości / Zmniejszenie wartości.3. Programowanie prędkości / Zwiększenie wartości.4. Pauza/wznawianie regulacji.5. Jeśli jest on zamontowany w pojeździe, wyświetlić wykaz zapamiętanych prędkości lub wpisać do pamięci prędkość sugerowaną przez układ Road Sign Assist.6. Wybór odległości pomiędzy pojazdami ("Blisko", "Normalne", "Odległe").
Sterowanie przy kierownicy
Odległość pomiędzy pojazdami została ustawiona domyślnie jako "Normalne".W przeciwnym razie ostatnia wprowadzona wartość zostanie uwzględniona przy włączeniu funkcji.
Funkcję włącza się i wyłącza z poziomu menu konfiguracji samochodu.
Jazda

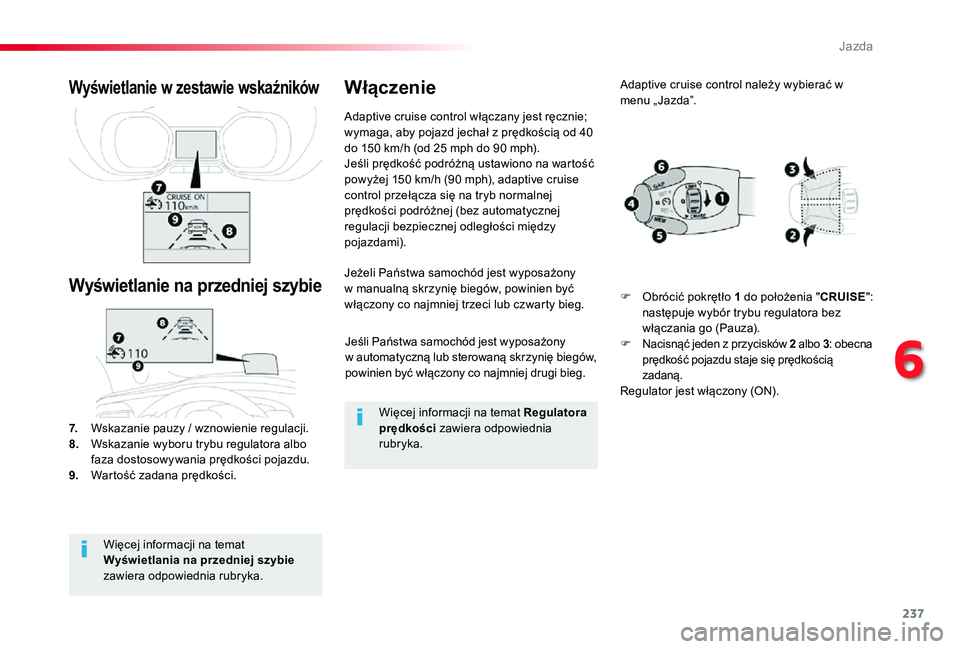

237
Proace_pl_Chap06_conduite_ed01-2019
Jeśli Państwa samochód jest wyposażony w automatyczną lub sterowaną skrzynię biegów, powinien być włączony co najmniej drugi bieg.
Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, powinien być włączony co najmniej trzeci lub czwarty bieg.
7. Wskazanie pauzy / wznowienie regulacji.8. Wskazanie wyboru trybu regulatora albo faza dostosowywania prędkości pojazdu.9. Wartość zadana prędkości.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie
Adaptive cruise control włączany jest ręcznie; wymaga, aby pojazd jechał z prędkością od 40 do 150 km/h (od 25 mph do 90 mph).Jeśli prędkość podróżną ustawiono na wartość powyżej 150 km/h (90 mph), adaptive cruise control przełącza się na tryb normalnej prędkości podróżnej (bez automatycznej regulacji bezpiecznej odległości między pojazdami).
Włączenie
Więcej informacji na temat Wyświetlania na przedniej szybie zawiera odpowiednia rubryka.
Więcej informacji na temat Regulatora prędkości zawiera odpowiednia rubryka.
Adaptive cruise control należy wybierać w menu „ Jazda”.
F Obrócić pokrętło 1 do położenia "CRUISE": następuje wybór trybu regulatora bez włączania go (Pauza).F Nacisnąć jeden z przycisków 2 albo 3: obecna prędkość pojazdu staje się prędkością zadaną.Regulator jest włączony (ON).
6
Jazda

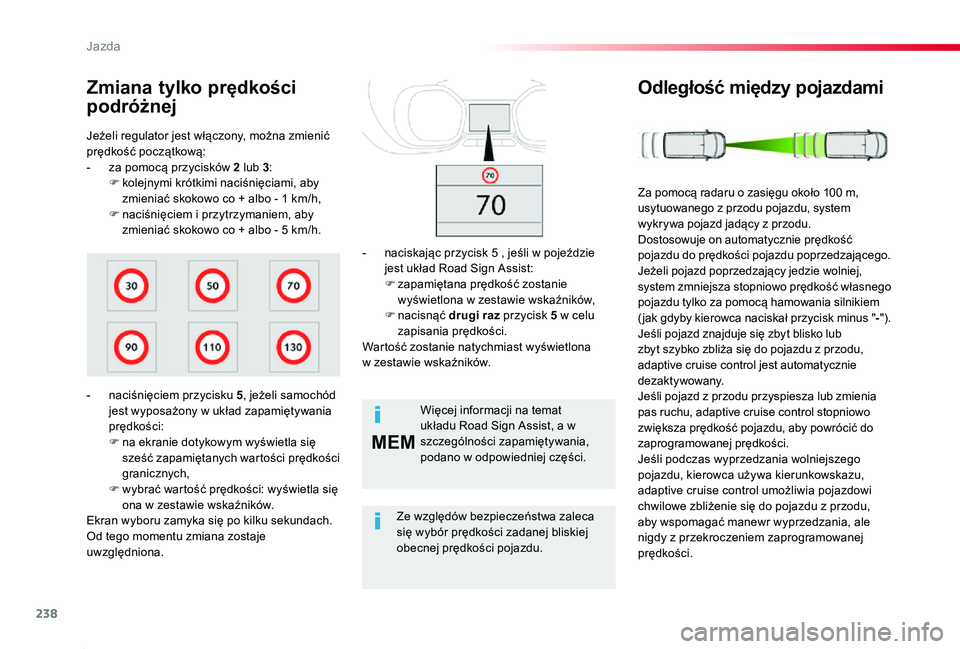

238
MEM
Proace_pl_Chap06_conduite_ed01-2019
Jeżeli regulator jest włączony, można zmienić prędkość początkową:- za pomocą przycisków 2 lub 3:F kolejnymi krótkimi naciśnięciami, aby zmieniać skokowo co + albo - 1 km/h,F naciśnięciem i przytrzymaniem, aby zmieniać skokowo co + albo - 5 km/h.
Zmiana tylko prędkości
podróżnej
- naciśnięciem przycisku 5, jeżeli samochód jest wyposażony w układ zapamiętywania prędkości:F na ekranie dotykowym wyświetla się sześć zapamiętanych wartości prędkości granicznych,F wybrać wartość prędkości: wyświetla się ona w zestawie wskaźników.Ekran wyboru zamyka się po kilku sekundach.Od tego momentu zmiana zostaje uwzględniona.
Więcej informacji na temat układu Road Sign Assist, a w szczególności zapamiętywania, podano w odpowiedniej części.
Ze względów bezpieczeństwa zaleca się wybór prędkości zadanej bliskiej
obecnej prędkości pojazdu.
- naciskając przycisk 5 , jeśli w pojeździe jest układ Road Sign Assist:F zapamiętana prędkość zostanie wyświetlona w zestawie wskaźników,F nacisnąć drugi raz przycisk 5 w celu zapisania prędkości.Wartość zostanie natychmiast wyświetlona w zestawie wskaźników.
Odległość między pojazdami
Za pomocą radaru o zasięgu około 100 m, usytuowanego z przodu pojazdu, system wykrywa pojazd jadący z przodu.Dostosowuje on automatycznie prędkość pojazdu do prędkości pojazdu poprzedzającego.Jeżeli pojazd poprzedzający jedzie wolniej, system zmniejsza stopniowo prędkość własnego pojazdu tylko za pomocą hamowania silnikiem ( jak gdyby kierowca naciskał przycisk minus "-").Jeśli pojazd znajduje się zbyt blisko lub zbyt szybko zbliża się do pojazdu z przodu, adaptive cruise control jest automatycznie d ez a k t y wowa ny.Jeśli pojazd z przodu przyspiesza lub zmienia pas ruchu, adaptive cruise control stopniowo zwiększa prędkość pojazdu, aby powrócić do zaprogramowanej prędkości.Jeśli podczas wyprzedzania wolniejszego pojazdu, kierowca używa kierunkowskazu, adaptive cruise control umożliwia pojazdowi chwilowe zbliżenie się do pojazdu z przodu, aby wspomagać manewr wyprzedzania, ale nigdy z przekroczeniem zaprogramowanej prędkości.
Jazda

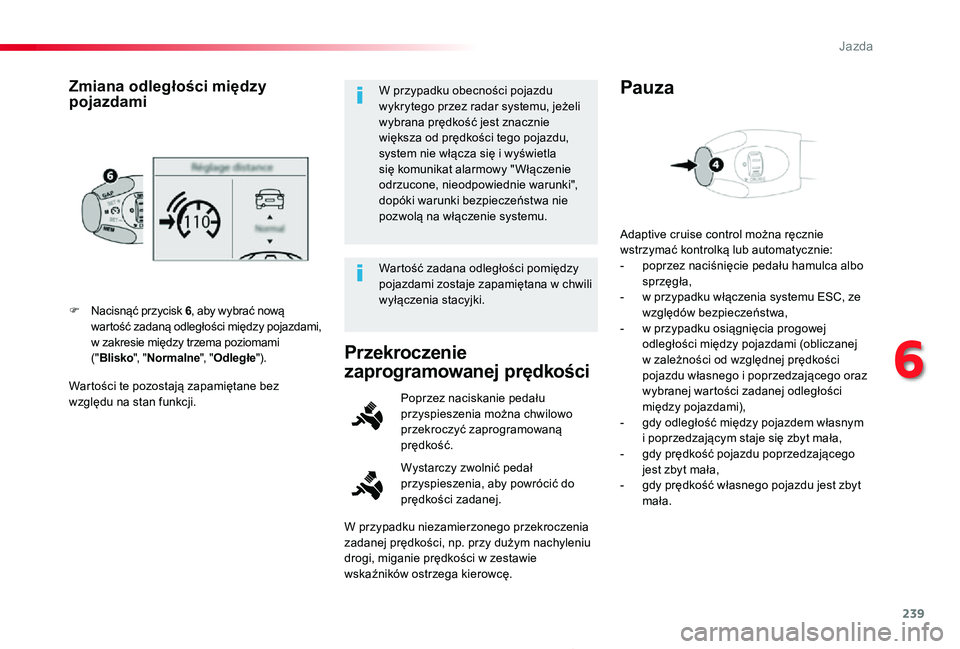

239
Proace_pl_Chap06_conduite_ed01-2019
Wartości te pozostają zapamiętane bez względu na stan funkcji.
F Nacisnąć przycisk 6, aby wybrać nową wartość zadaną odległości między pojazdami, w zakresie między trzema poziomami ("Blisko", "Normalne", "Odległe").
Zmiana odległości między pojazdamiW przypadku obecności pojazdu wykrytego przez radar systemu, jeżeli wybrana prędkość jest znacznie większa od prędkości tego pojazdu, system nie włącza się i wyświetla się komunikat alarmowy " Włączenie odrzucone, nieodpowiednie warunki", dopóki warunki bezpieczeństwa nie pozwolą na włączenie systemu.
Wartość zadana odległości pomiędzy pojazdami zostaje zapamiętana w chwili wyłączenia stacyjki.
Przekroczenie
zaprogramowanej prędkości
Wystarczy zwolnić pedał przyspieszenia, aby powrócić do prędkości zadanej.
Poprzez naciskanie pedału przyspieszenia można chwilowo przekroczyć zaprogramowaną prędkość.
Adaptive cruise control można ręcznie wstrzymać kontrolką lub automatycznie:- poprzez naciśnięcie pedału hamulca albo sprzęgła,- w przypadku włączenia systemu ESC, ze względów bezpieczeństwa,- w przypadku osiągnięcia progowej odległości między pojazdami (obliczanej w zależności od względnej prędkości pojazdu własnego i poprzedzającego oraz wybranej wartości zadanej odległości między pojazdami),- gdy odległość między pojazdem własnym i poprzedzającym staje się zbyt mała,- gdy prędkość pojazdu poprzedzającego jest zbyt mała,- gdy prędkość własnego pojazdu jest zbyt mała.
Pauza
W przypadku niezamierzonego przekroczenia zadanej prędkości, np. przy dużym nachyleniu
drogi, miganie prędkości w zestawie wskaźników ostrzega kierowcę.
6
Jazda

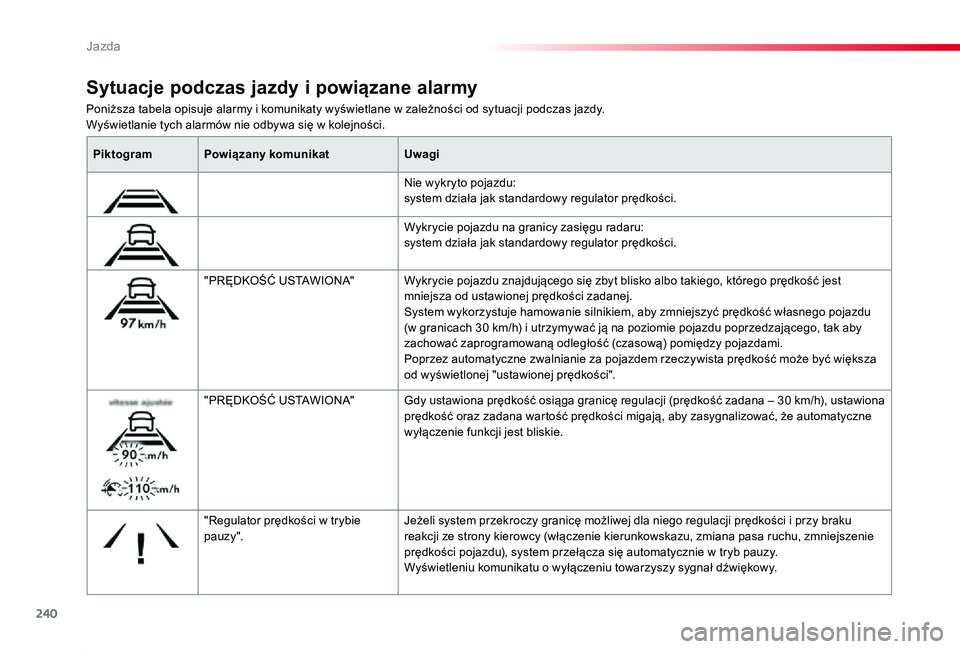

240
Proace_pl_Chap06_conduite_ed01-2019
Poniższa tabela opisuje alarmy i komunikaty wyświetlane w zależności od sytuacji podczas jazdy.Wyświetlanie tych alarmów nie odbywa się w kolejności.
Sytuacje podczas jazdy i powiązane alarmy
PiktogramPowiązany komunikatUwagi
Nie wykryto pojazdu: system działa jak standardowy regulator prędkości.
Wykrycie pojazdu na granicy zasięgu radaru: system działa jak standardowy regulator prędkości.
"PRĘDKOŚĆ USTAWIONA"Wykrycie pojazdu znajdującego się zbyt blisko albo takiego, którego prędkość jest mniejsza od ustawionej prędkości zadanej.System wykorzystuje hamowanie silnikiem, aby zmniejszyć prędkość własnego pojazdu (w granicach 30 km/h) i utrzymywać ją na poziomie pojazdu poprzedzającego, tak aby zachować zaprogramowaną odległość (czasową) pomiędzy pojazdami.Poprzez automatyczne zwalnianie za pojazdem rzeczywista prędkość może być większa od wyświetlonej "ustawionej prędkości".
"PRĘDKOŚĆ USTAWIONA"Gdy ustawiona prędkość osiąga granicę regulacji (prędkość zadana – 30 km/h), ustawiona prędkość oraz zadana wartość prędkości migają, aby zasygnalizować, że automatyczne wyłączenie funkcji jest bliskie.
"Regulator prędkości w trybie pauz y ".Jeżeli system przekroczy granicę możliwej dla niego regulacji prędkości i przy braku reakcji ze strony kierowcy (włączenie kierunkowskazu, zmiana pasa ruchu, zmniejszenie prędkości pojazdu), system przełącza się automatycznie w tryb pauzy.Wyświetleniu komunikatu o wyłączeniu towarzyszy sygnał dźwiękowy.
