611-1. Para uma utilização segura
1
Questões de segurança

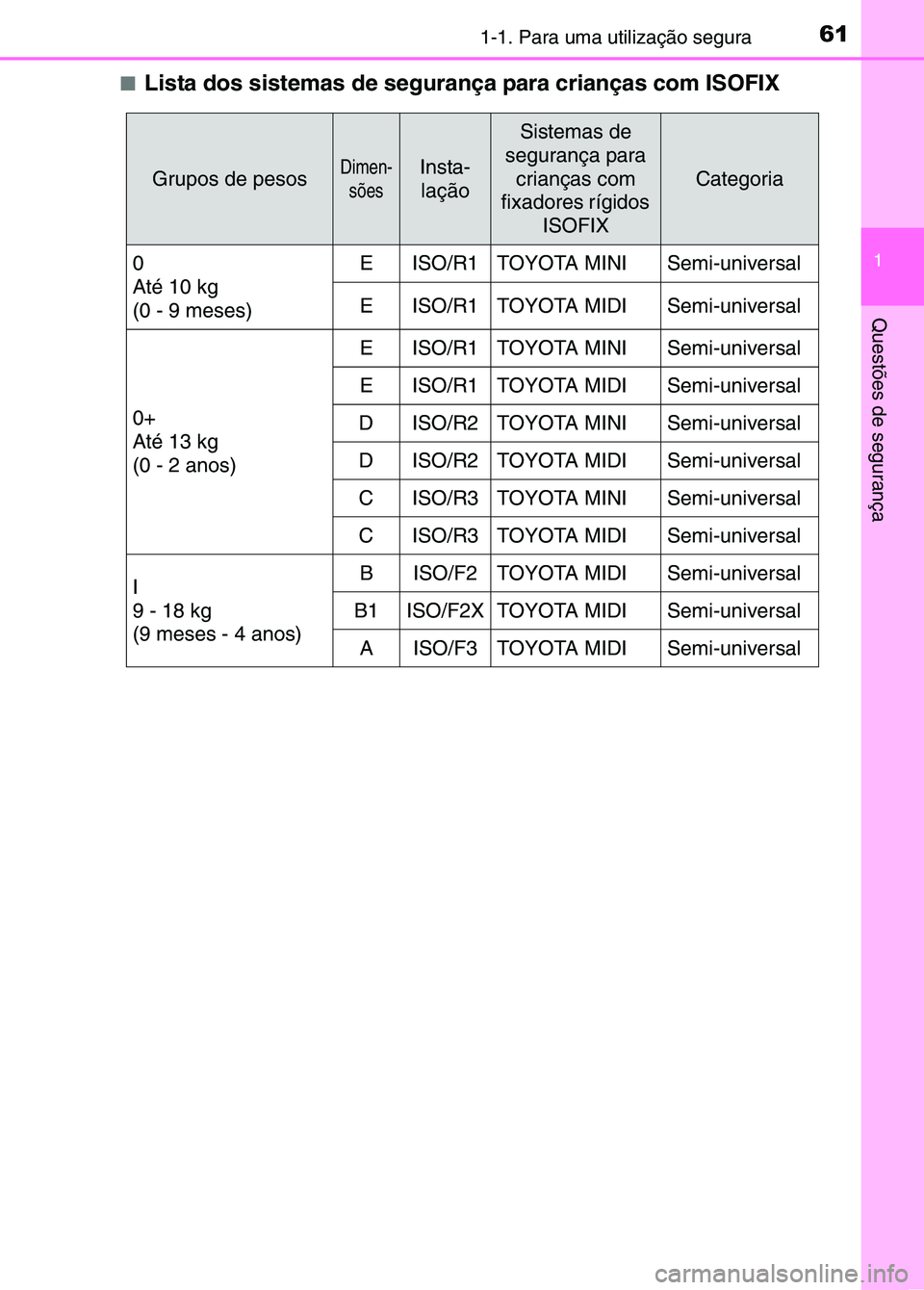

■Lista dos sistemas de segurança para crianças com ISOFIX
Grupos de pesosDimen-sõesInsta-lação
Sistemas de
segurança para crianças com
fixadores rígidos
ISOFIX
Categoria
0
Até 10 kg
(0 - 9 meses)EISO/R1TOYOTA MINISemi-universal
EISO/R1TOYOTA MIDISemi-universal
0+
Até 13 kg
(0 - 2 anos)
EISO/R1TOYOTA MINISemi-universal
EISO/R1TOYOTA MIDISemi-universal
DISO/R2TOYOTA MINISemi-universal
DISO/R2TOYOTA MIDISemi-universal
CISO/R3TOYOTA MINISemi-universal
CISO/R3TOYOTA MIDISemi-universal
I
9 - 18 kg
(9 meses - 4 anos)BISO/F2TOYOTA MIDISemi-universal
B1ISO/F2XTOYOTA MIDISemi-universal
AISO/F3TOYOTA MIDISemi-universal
sec_01-01.fm Page 61 Thur sday, October 6, 2016 11:46 AM

621-1. Para uma utilização segura
■Quando instalar um sistema de segu rança para crianças (cadeirinha) no
banco do passageiro da frente
Quando tiver de utilizar um sistema de segurança para crianças (cadeirinha)
no banco do passageiro da fr ente, ajuste o seguinte:
No caso do sistema de segurança para crianças (cadeirinha) interferir com
o encosto do banco quando trava o si stema de segurança para crianças
(cadeirinha) na base de suporte, ajuste o encosto do banco até que não
haja interferência.
No caso da criança que está no sistema de segurança para crianças
(cadeirinha) estar numa posição muito vertical, ajuste o encosto do banco
para a posição mais confortável possível.
● Remova o encosto de cabeça se este interferir com o sistema de segurança
para crianças (cadeirinha).
■ Escolher o sistema de segurança pa ra crianças (cadeirinha) mais ade-
quado
● Utilize o sistema de segurança para cr ianças (cadeirinha) até que a criança
seja suficientemente crescida para utilizar o cinto de segurança de forma
correta.
● Se a criança for demasiado crescida para o sistema de segurança para cri-
anças (cadeirinha), sente a criança no banco traseiro e utilize o cinto de
segurança do veículo. ( →P. 3 4 )
●
A almofada do banco para a sua posi-
ção mais recuada
Se o braço de fixação da faixa do
ombro do cinto de segurança estiver
acima da guia do cinto de segurança da
criança, mova a almofada do banco
para a frente.
● Rebata o encosto do banco para a
frente e, de seguida, para trás para a 1.ª
posição (a posição mais vertical) até
que este tranque.
Ajuste o encosto do banco para a 4.ª
posição de trancamento
1.ª posição de trancamento
4.ª posição de trancamento
1
2
sec_01-01.fm Page 62 Thur sday, October 6, 2016 11:46 AM

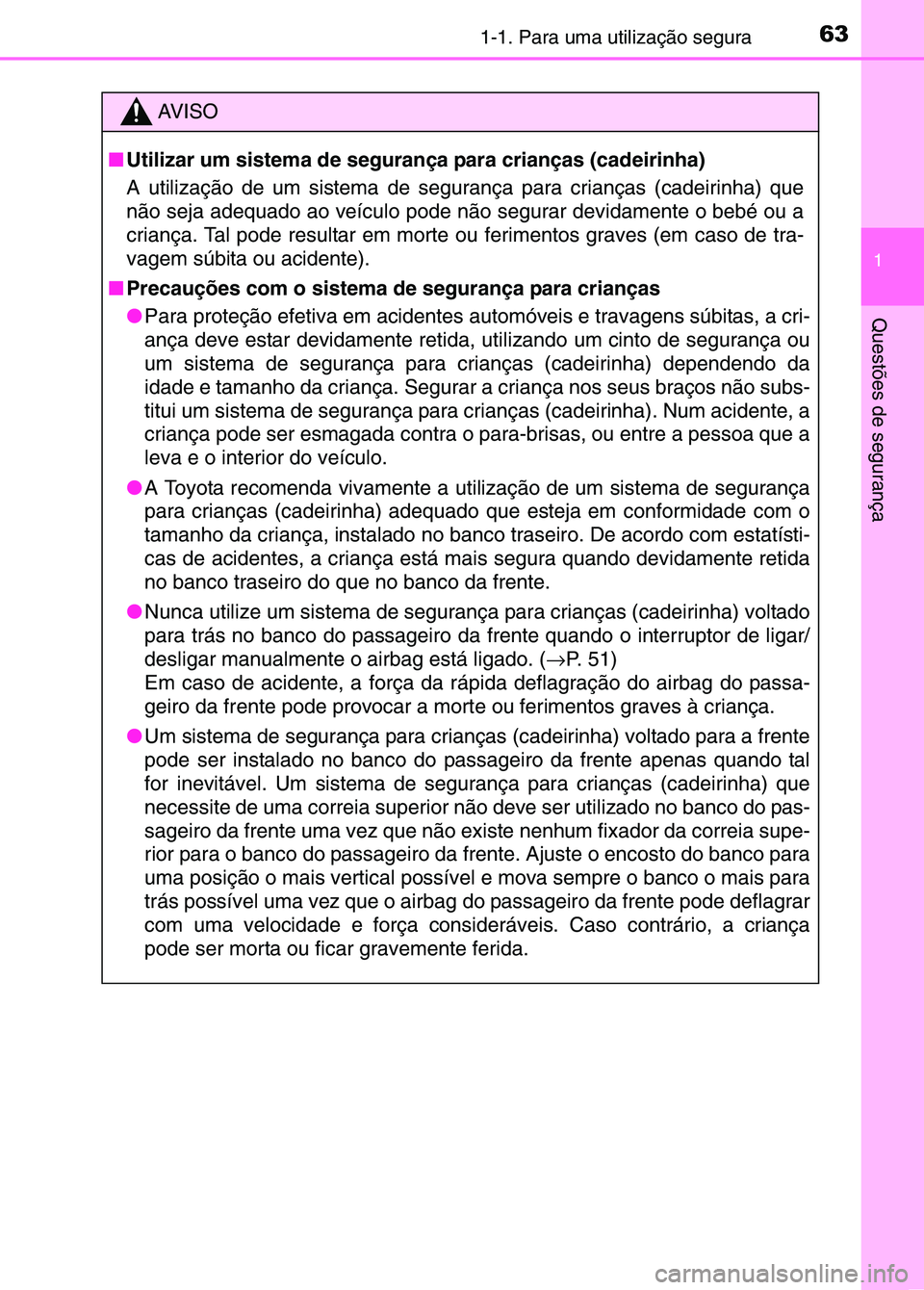

631-1. Para uma utilização segura
1
Questões de segurança
AV I S O
■ Utilizar um sistema de segurança para crianças (cadeirinha)
A utilização de um sistema de segura nça para crianças (cadeirinha) que
não seja adequado ao veículo pode não segurar devidamente o bebé ou a
criança. Tal pode resultar em morte ou ferimentos graves (em caso de tra-
vagem súbita ou acidente).
■ Precauções com o sistema de segurança para crianças
●Para proteção efetiva em acidentes automóveis e travagens súbitas, a cri-
ança deve estar devidamente retida, utilizando um cinto de segurança ou
um sistema de segurança para crianças (cadeirinha) dependendo da
idade e tamanho da criança. Segurar a criança nos seus braços não subs-
titui um sistema de segurança para crianças (cadeirinha). Num acidente, a
criança pode ser esmagada contra o para-brisas, ou entre a pessoa que a
leva e o interior do veículo.
● A Toyota recomenda vivamente a uti lização de um sistema de segurança
para crianças (cadeirinha) adequado que esteja em conformidade com o
tamanho da criança, instalado no banc o traseiro. De acordo com estatísti-
cas de acidentes, a criança está ma is segura quando devidamente retida
no banco traseiro do que no banco da frente.
● Nunca utilize um sistema de segurança para crianças (cadeirinha) voltado
para trás no banco do passageiro da frente quando o interruptor de ligar/
desligar manualmente o airbag está ligado. ( →P. 51)
Em caso de acidente, a força da r ápida deflagração do airbag do passa-
geiro da frente pode provocar a mort e ou ferimentos graves à criança.
● Um sistema de segurança para crianças (cadeirinha) voltado para a frente
pode ser instalado no banco do passa geiro da frente apenas quando tal
for inevitável. Um sistema de segu rança para crianças (cadeirinha) que
necessite de uma correia superior não deve ser utilizado no banco do \
pas-
sageiro da frente uma vez que não existe nenhum fixador da correia supe-
rior para o banco do passageiro da fr ente. Ajuste o encosto do banco para
uma posição o mais vertical possível e mova sempre o banco o mais para
trás possível uma vez que o airbag do passageiro da frente pode deflagrar
com uma velocidade e força consideráv eis. Caso contrário, a criança
pode ser morta ou ficar gravemente ferida.
sec_01-01.fm Page 63 Thur sday, October 6, 2016 11:46 AM

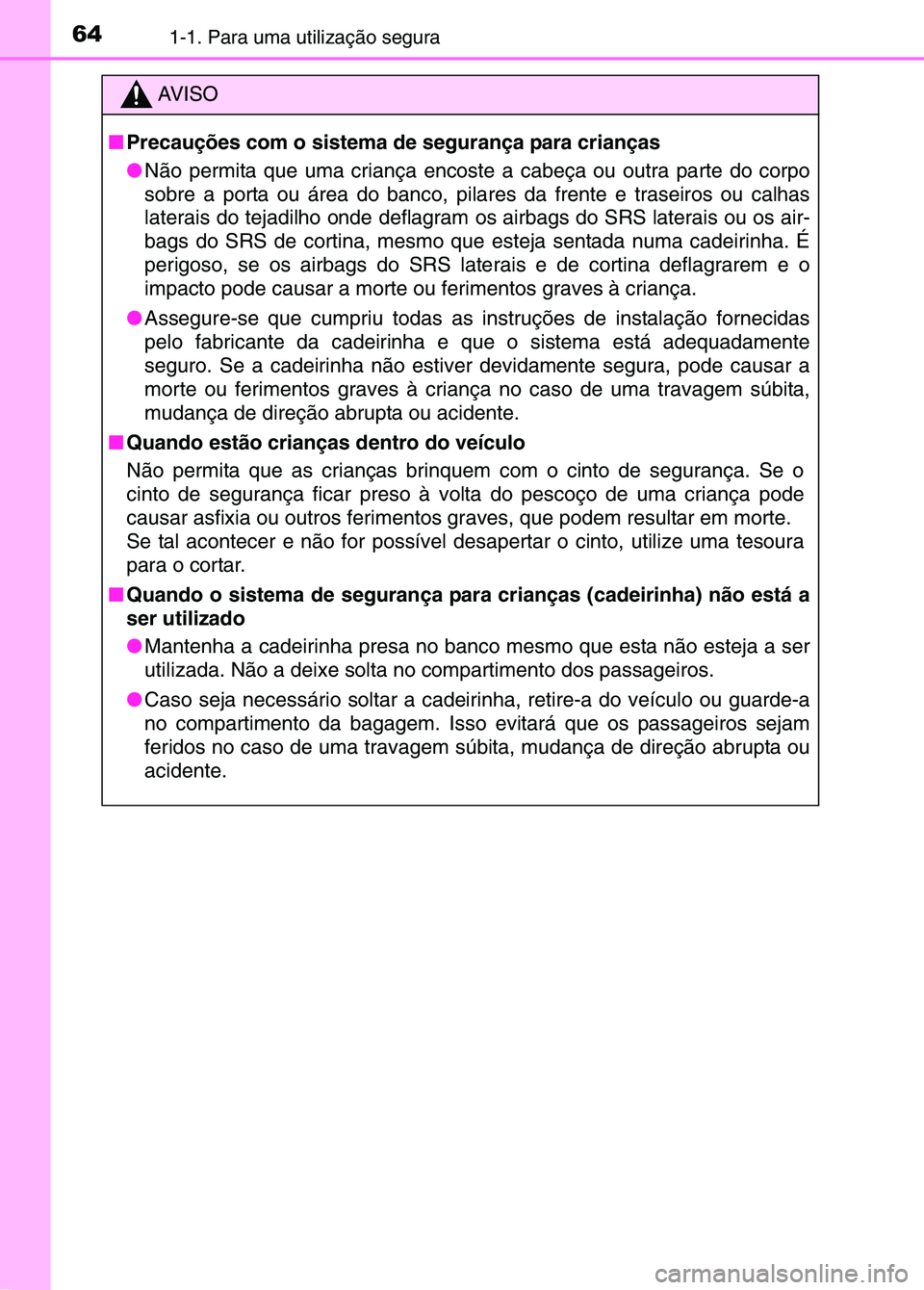

641-1. Para uma utilização segura
AV I S O
■ Precauções com o sistema de segurança para crianças
●Não permita que uma criança encoste a cabeça ou outra parte do corpo
sobre a porta ou área do banco, pila res da frente e traseiros ou calhas
laterais do tejadilho onde deflagram os airbags do SRS laterais ou os air-
bags do SRS de cortina, mesmo que esteja sentada numa cadeirinha. É
perigoso, se os airbags do SRS late rais e de cortina deflagrarem e o
impacto pode causar a morte ou ferimentos graves à criança.
● Assegure-se que cumpriu todas as in struções de instalação fornecidas
pelo fabricante da cadeirinha e que o sistema está adequadamente
seguro. Se a cadeirinha não estiver devidamente segura, pode causar a
morte ou ferimentos graves à crianç a no caso de uma travagem súbita,
mudança de direção abrupta ou acidente.
■ Quando estão crianças dentro do veículo
Não permita que as crianças brinq uem com o cinto de segurança. Se o
cinto de segurança ficar preso à volta do pescoço de uma criança pode
causar asfixia ou outros ferimentos graves, que podem resultar em morte.
Se tal acontecer e não for possível des apertar o cinto, utilize uma tesoura
para o cortar.
■ Quando o sistema de segurança para crianças (cadeirinha) não está a
ser utilizado
●Mantenha a cadeirinha presa no banc o mesmo que esta não esteja a ser
utilizada. Não a deixe solta no compartimento dos passageiros.
● Caso seja necessário soltar a cadeir inha, retire-a do veículo ou guarde-a
no compartimento da bagagem. Isso evitará que os passageiros sejam
feridos no caso de uma travagem súbita, mudança de direção abrupta ou
acidente.
sec_01-01.fm Page 64 Thur sday, October 6, 2016 11:46 AM

651-1. Para uma utilização segura
1
Questões de segurança
Instalação da cadeirinha
Cintos de segurança (um cinto de
segurança do tipo ELR [Retrator
de Trancamento de Emergência]
requer uma mola de trancamento)
Cintos de segurança (um cinto de
segurança do tipo ELR [Retrator
de Trancamento de Emergência]
requer uma mola de trancamento)
São fornecidos fixadores inferio-
res para os bancos traseiros exteri-
ores. (As etiquetas que indicam a
localização dos fixadores estão
fixas aos bancos.)
Braçadeiras de fixação (para a
correia superior)
É fornecida uma braçadeira de
fixação para os bancos traseiros
exteriores. (Existem etiquetas a
indicar a localização da braça-
deira de fixação.)
Siga as instruções do fabricante relativas ao sistema de segu-
rança para crianças (cadeirinha). Prenda a cadeirinha de forma
segura aos bancos, usando um cinto de segurança ou um fixa-
dor rígido ISOFIX. Prenda a correia superior quando instalar
uma cadeirinha.
sec_01-01.fm Page 65 Thursday, October 6, 2016 11:46 AM

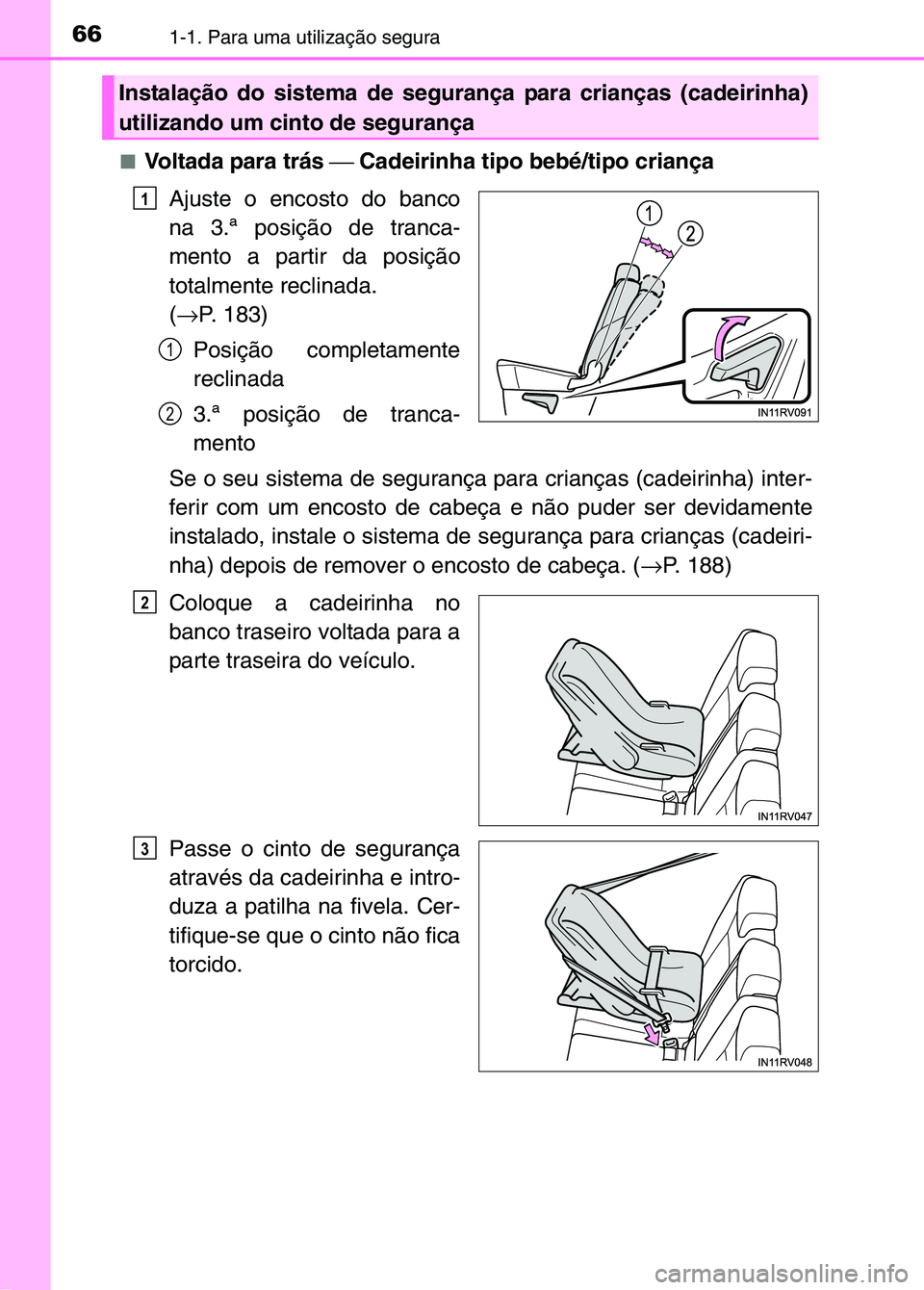

661-1. Para uma utilização segura
■Voltada para trás  Cadeirinha tipo bebé/tipo criança
Ajuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
( → P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) depois de remover o encosto de cabeça. ( →P. 188)
Coloque a cadeirinha no
banco traseiro voltada para a
parte traseira do veículo.
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instalação do sistema de segurança para crianças (cadeirinha)
utilizando um cinto de segurança
1
1
2
2
3
sec_01-01.fm Page 66 Thur sday, October 6, 2016 11:46 AM

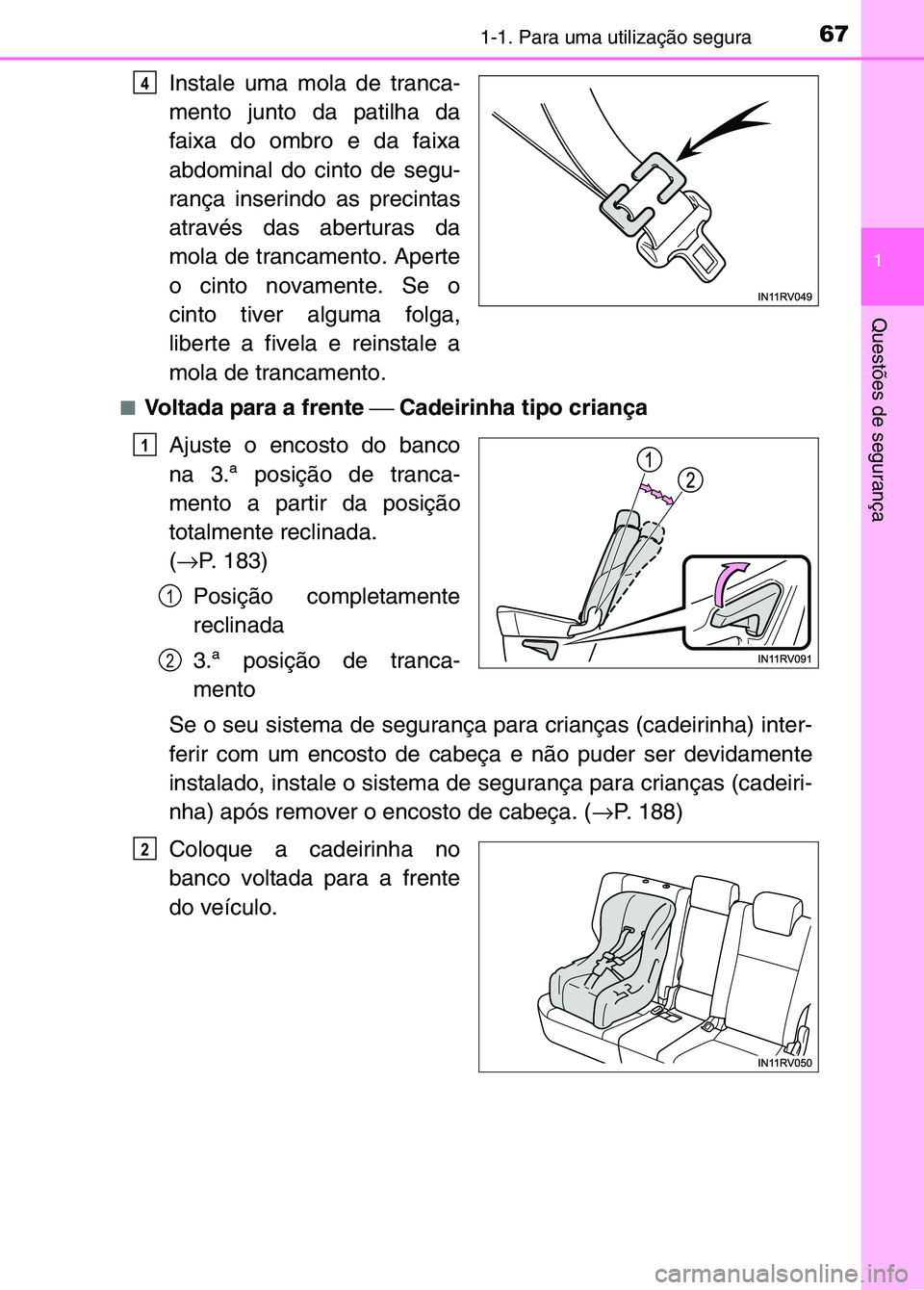

671-1. Para uma utilização segura
1
Questões de segurança
Instale uma mola de tranca-
mento junto da patilha da
faixa do ombro e da faixa
abdominal do cinto de segu-
rança inserindo as precintas
através das aberturas da
mola de trancamento. Aperte
o cinto novamente. Se o
cinto tiver alguma folga,
liberte a fivela e reinstale a
mola de trancamento.
■Voltada para a frente  Cadeirinha tipo criança
Ajuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
( → P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. ( →P. 188)
Coloque a cadeirinha no
banco voltada para a frente
do veículo.
4
1
1
2
2
sec_01-01.fm Page 67 Thur sday, October 6, 2016 11:46 AM

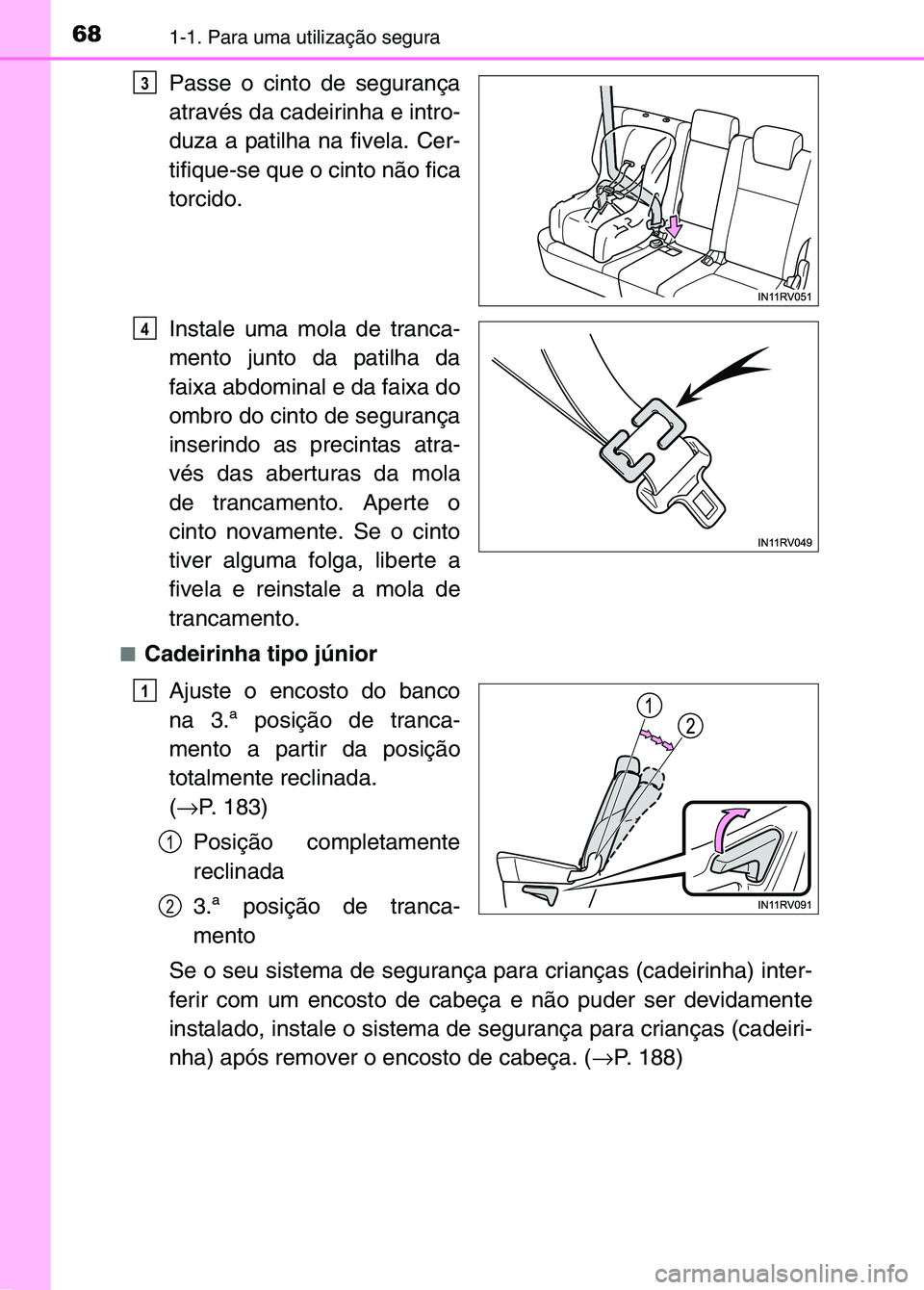

681-1. Para uma utilização segura
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instale uma mola de tranca-
mento junto da patilha da
faixa abdominal e da faixa do
ombro do cinto de segurança
inserindo as precintas atra-
vés das aberturas da mola
de trancamento. Aperte o
cinto novamente. Se o cinto
tiver alguma folga, liberte a
fivela e reinstale a mola de
trancamento.
■Cadeirinha tipo júniorAjuste o encosto do banco
na 3.ª posição de tranca-
mento a partir da posição
totalmente reclinada.
(→ P. 183)
Posição completamente
reclinada
3.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. ( →P. 188)
3
4
1
1
2
sec_01-01.fm Page 68 Thur sday, October 6, 2016 11:46 AM

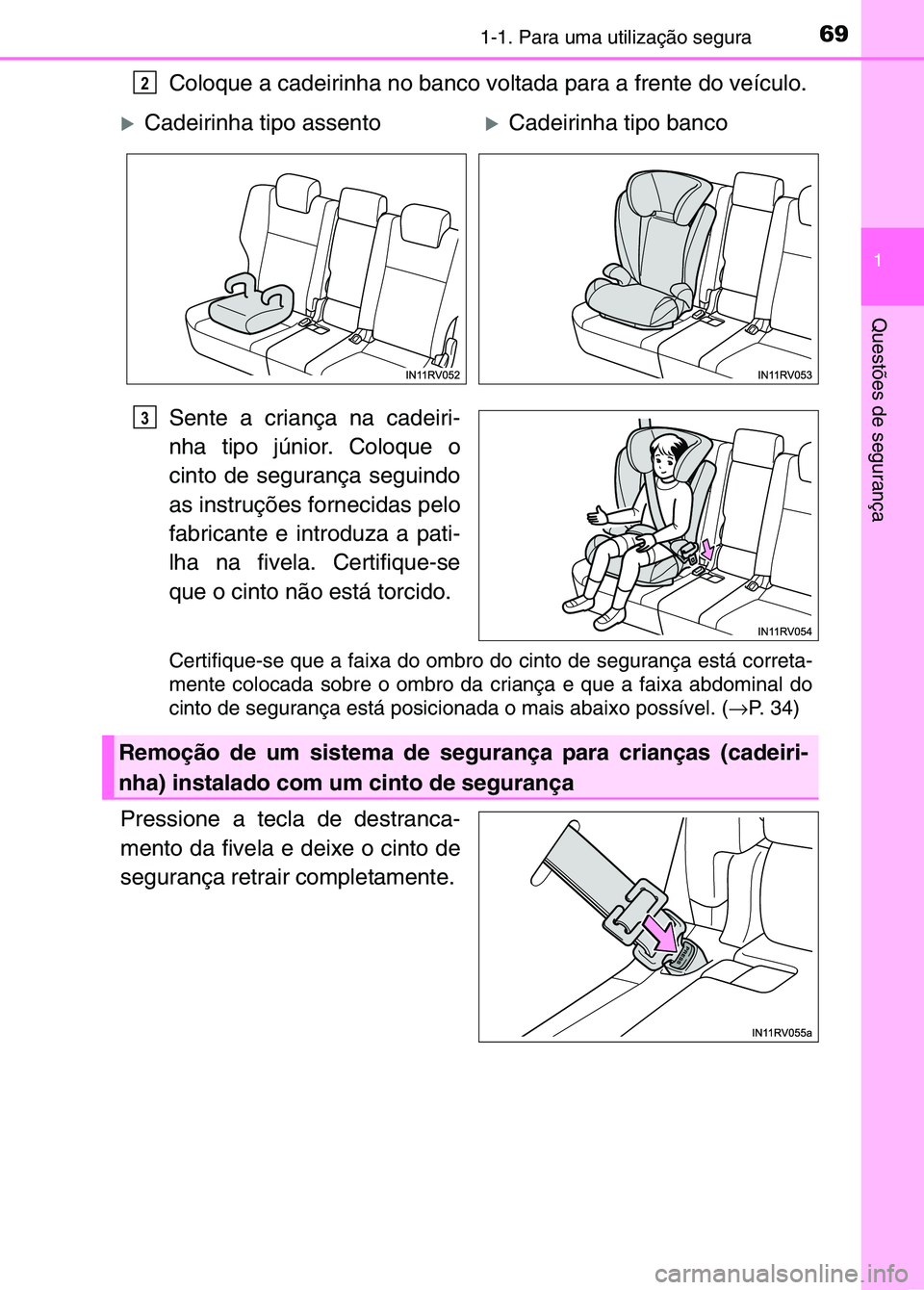

691-1. Para uma utilização segura
1
Questões de segurança
Coloque a cadeirinha no banco voltada para a frente do veículo.
Sente a criança na cadeiri-
nha tipo júnior. Coloque o
cinto de segurança seguindo
as instruções fornecidas pelo
fabricante e introduza a pati-
lha na fivela. Certifique-se
que o cinto não está torcido.
Certifique-se que a faixa do ombro do cinto de segurança está corr\
eta-
mente colocada sobre o ombro da criança e que a faixa abdominal do
cinto de segurança está posicionada o mais abaixo possível. ( →P. 3 4 )
Pressione a tecla de destranca-
mento da fivela e deixe o cinto de
segurança retrair completamente.
2
XCadeirinha tipo assentoXCadeirinha tipo banco
3
Remoção de um sistema de segurança para crianças (cadeiri-
nha) instalado com um cinto de segurança
sec_01-01.fm Page 69 Thur sday, October 6, 2016 11:46 AM

701-1. Para uma utilização segura
Ajuste o encosto do banco na
3.ª posição de trancamento a
partir da posição totalmente
reclinada. (→P. 183)
Posição completamente re-
clinada
3.ª posição de trancamento
Para um sistema de segurança para crianças (cadeirinha) voltado
para trás com fixadores rígidos ISOFIX preso à estrutura, se o t\
ran-
camento for difícil, ajuste o encosto do banco reclinando-o.
Se o seu sistema de segurança para crianças (cadeirinha) interferir
com um encosto de cabeça e não puder ser devidamente insta-
lado, instale o sistema de segurança para crianças (cadeirinha)
após remover o encosto de cabeça. ( →P. 188)
Aumente ligeiramente a folga entre o assento do banco e o
encosto do banco.
Engate as fivelas nas barras de
fixação exclusivas.
Se o sistema de segurança para
crianças (cadeirinha) tiver uma
correia superior, esta deve ser
trancada no suporte do fixador.

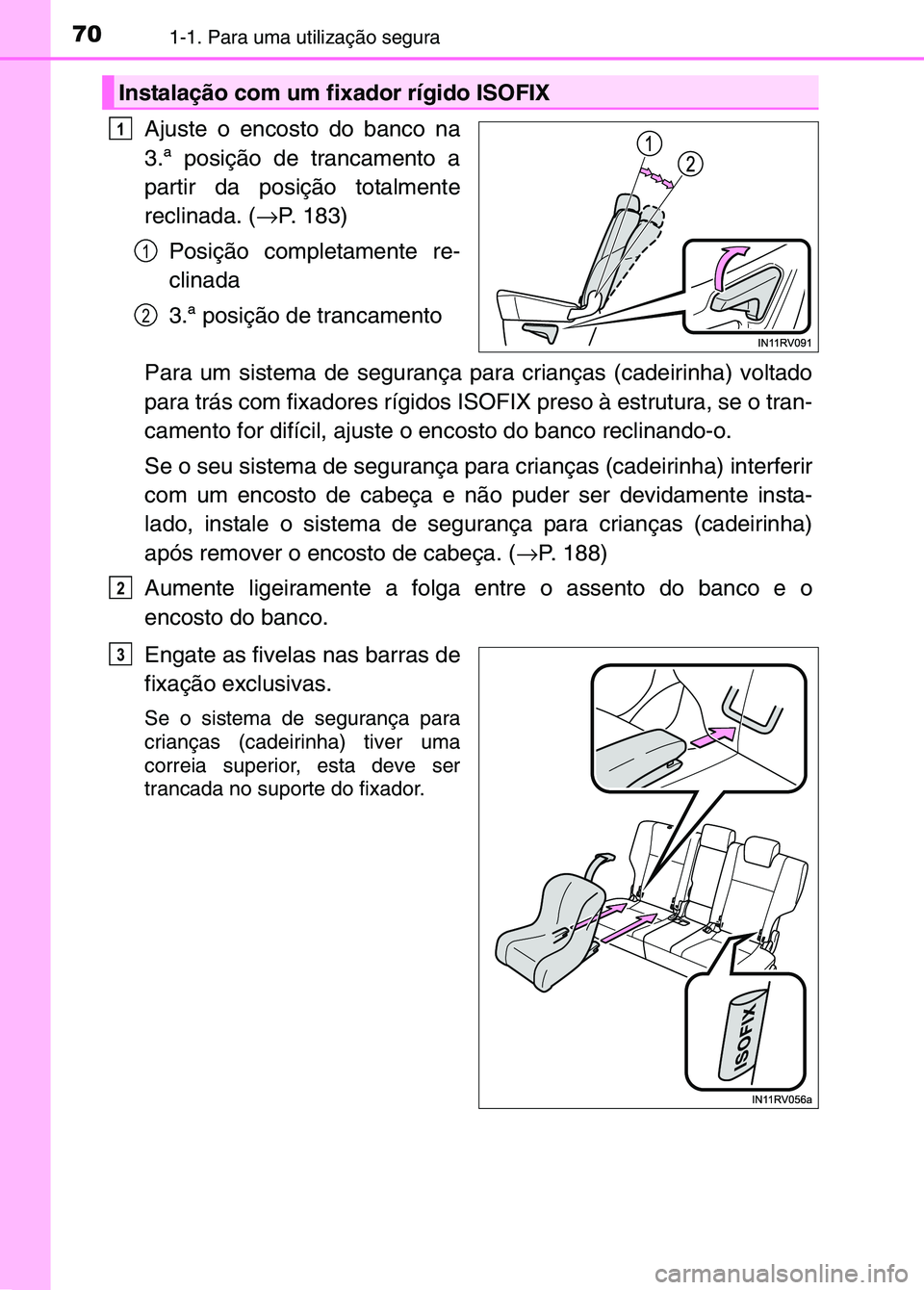

Instalação com um fixador rígido ISOFIX
1
1
2
2
3
sec_01-01.fm Page 70 Thur sday, October 6, 2016 11:46 AM
