TOYOTA RAV4 2016 Manuel du propriétaire (in French)

640
RAV4_OM_OM42A41D_(D)
7-3. Opérations d’entretien à réaliser soi-même

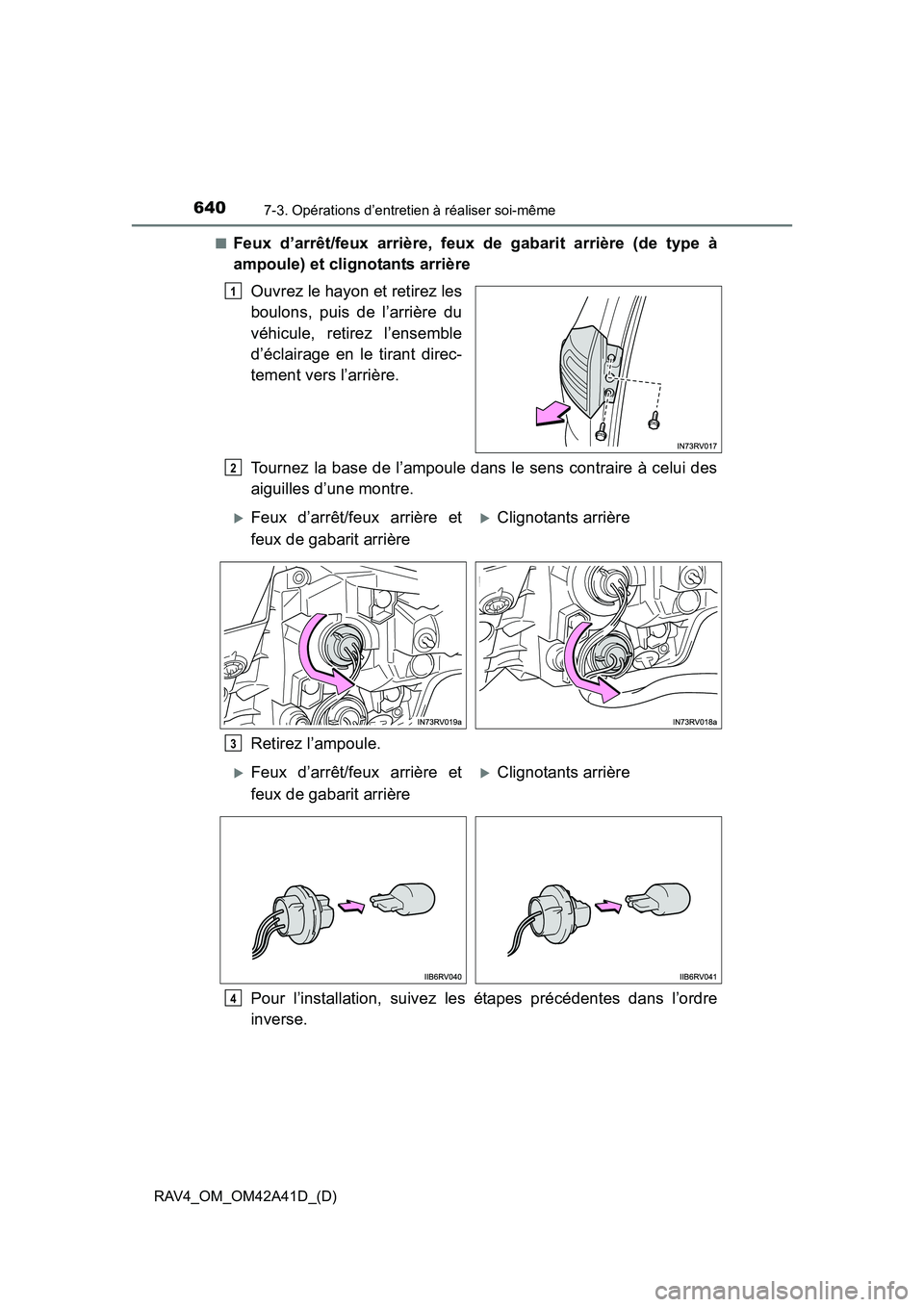

■Feux d’arrêt/feux arrière, feux de gabarit arrière (de type à
ampoule) et clignotants arrièreOuvrez le hayon et retirez les
boulons, puis de l’arrière du
véhicule, retirez l’ensemble
d’éclairage en le tirant direc-
tement vers l’arrière.
Tournez la base de l’ampoule dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
XFeux d’arrêt/feux arrière et
feux de gabarit arrièreXClignotants arrière
3
XFeux d’arrêt/feux arrière et
feux de gabarit arrièreXClignotants arrière
4

RAV4_OM_OM42A41D_(D)
6417-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

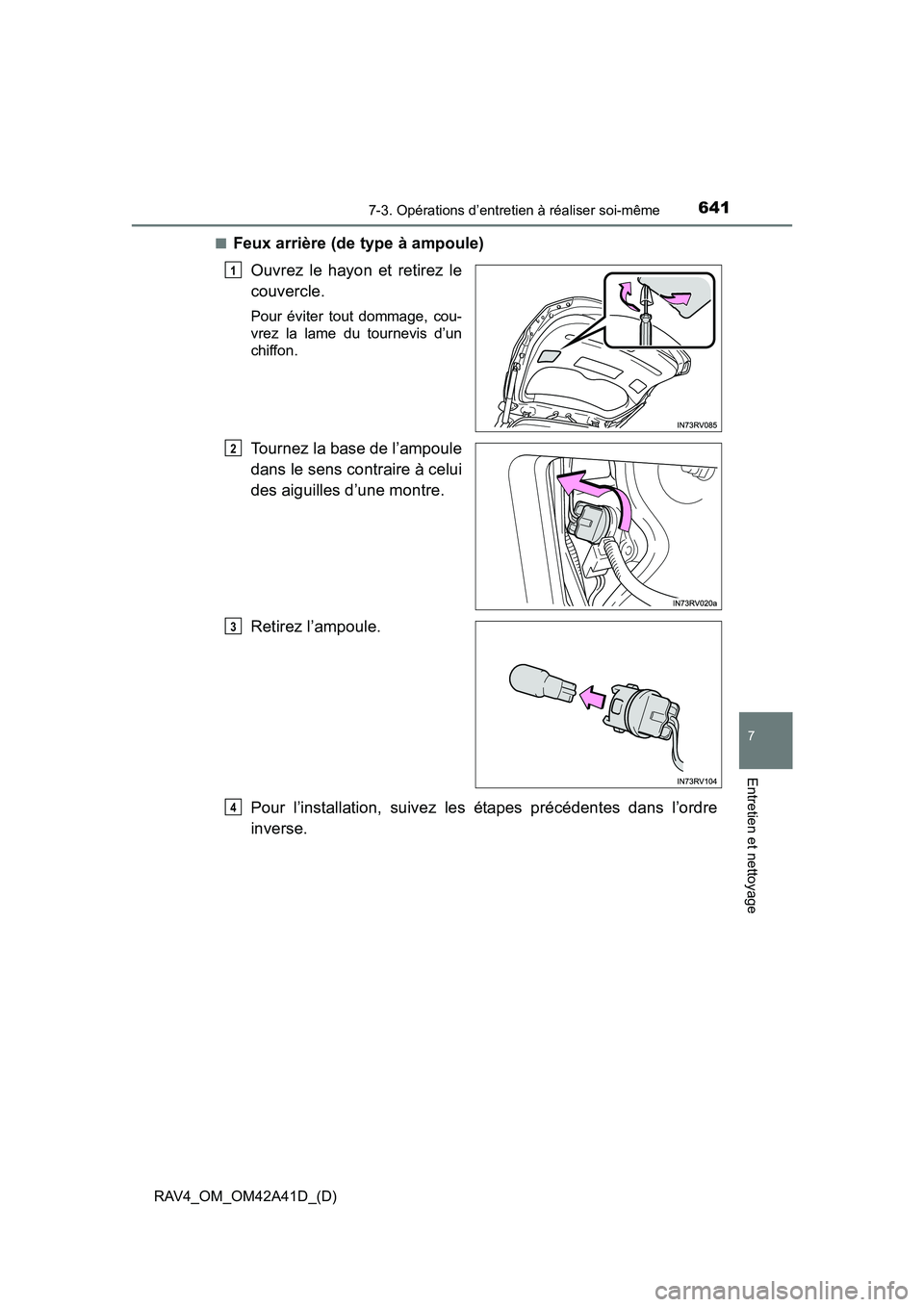

■Feux arrière (de type à ampoule)Ouvrez le hayon et retirez le
couvercle.
Pour éviter tout dommage, cou-
vrez la lame du tournevis d’un
chiffon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
3
4

642
RAV4_OM_OM42A41D_(D)
7-3. Opérations d’entretien à réaliser soi-même

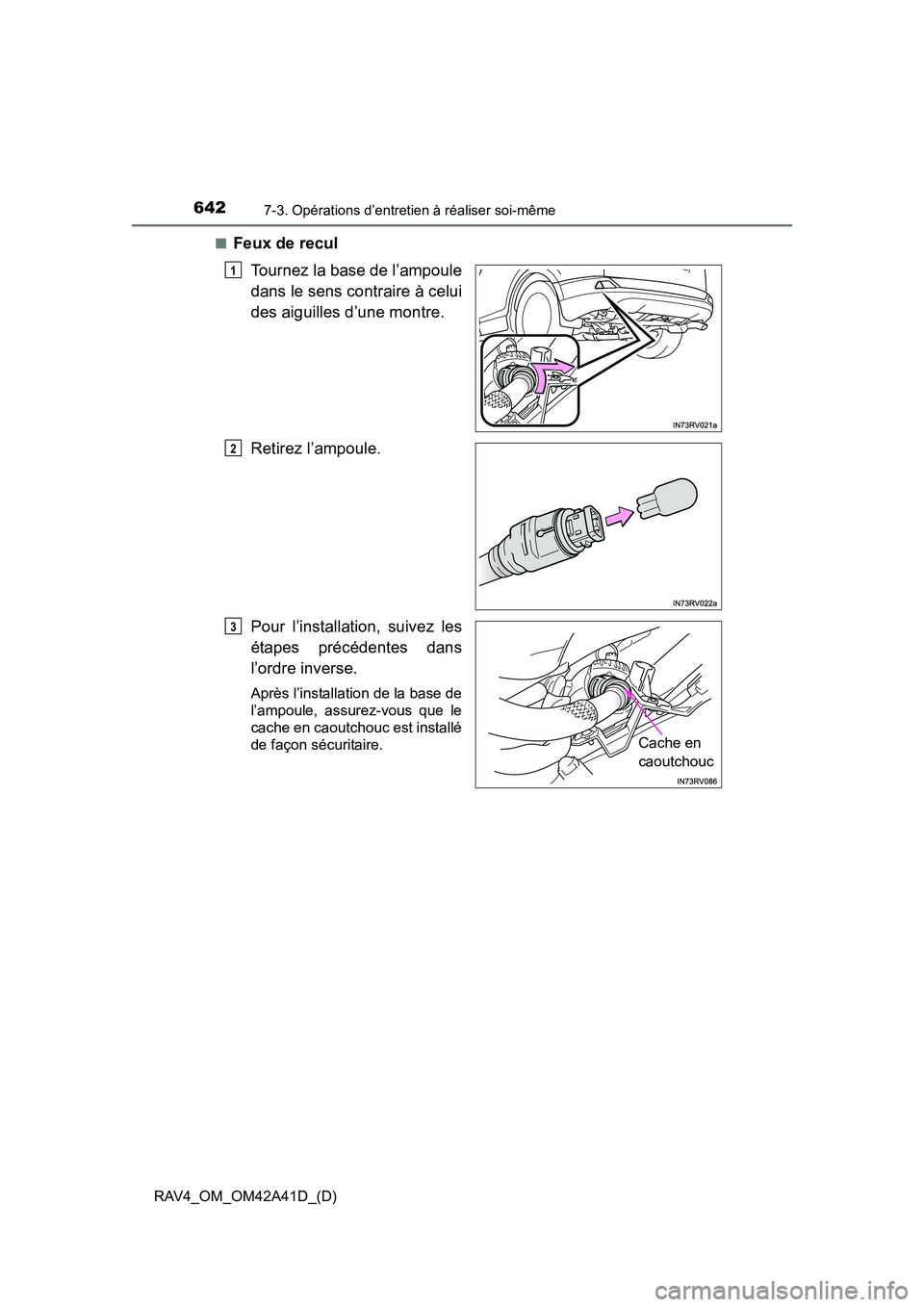

■Feux de reculTournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les
étapes précédentes dans
l’ordre inverse.
Après l’installation de la base de
l’ampoule, assurez-vous que le
cache en caoutchouc est installé
de façon sécuritaire.
1
2
Cache en
caoutchouc
3

RAV4_OM_OM42A41D_(D)
6437-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

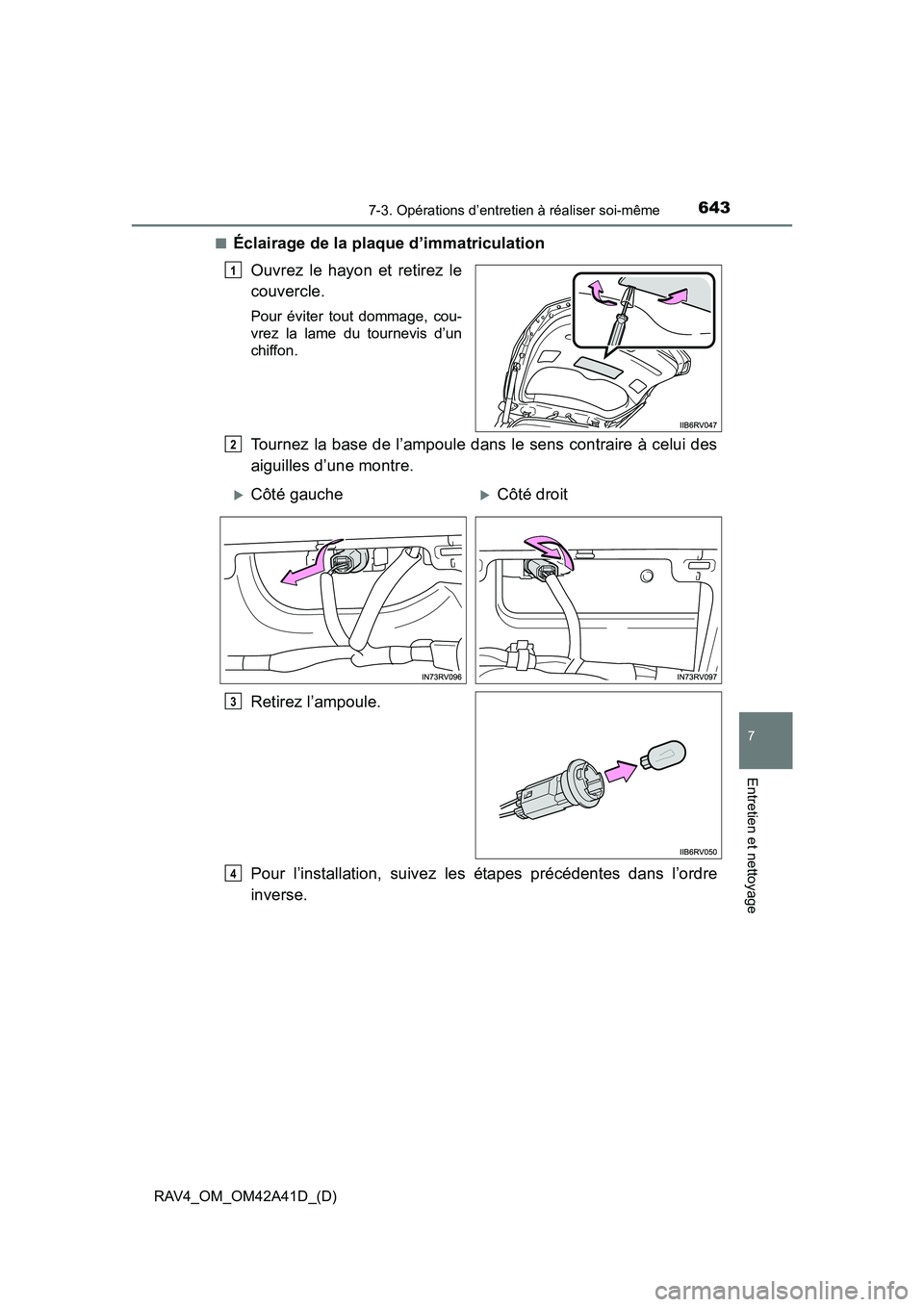

■Éclairage de la plaque d’immatriculationOuvrez le hayon et retirez le
couvercle.
Pour éviter tout dommage, cou-
vrez la lame du tournevis d’un
chiffon.
Tournez la base de l’ampoule dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
XCôté gaucheXCôté droit
3
4

644
RAV4_OM_OM42A41D_(D)
7-3. Opérations d’entretien à réaliser soi-même

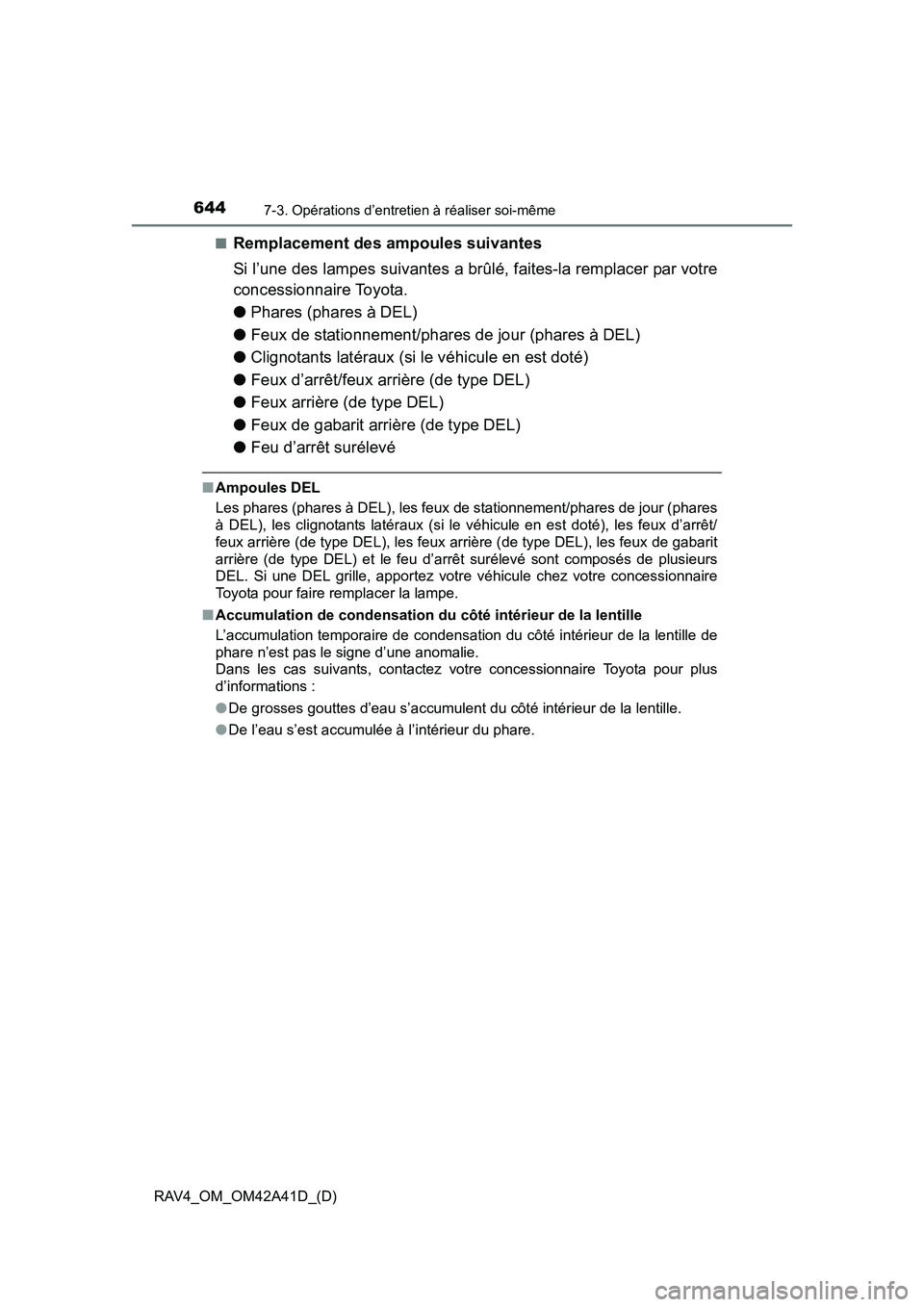

■Remplacement des ampoules suivantes
Si l’une des lampes suivantes a brûlé, faites-la remplacer par votre
concessionnaire Toyota.
●Phares (phares à DEL)
● Feux de stationnement/phares de jour (phares à DEL)
● Clignotants latéraux (si le véhicule en est doté)
● Feux d’arrêt/feux arrière (de type DEL)
● Feux arrière (de type DEL)
● Feux de gabarit arrière (de type DEL)
● Feu d’arrêt surélevé
■Ampoules DEL
Les phares (phares à DEL), les feux de stationnement/phares de jour (phares
à DEL), les clignotants latéraux (si le véhicule en est doté), les feux d’arrêt/
feux arrière (de type DEL), les feux arrière (de type DEL), les feux de gabarit
arrière (de type DEL) et le feu d’arrê t surélevé sont composés de plusieurs
DEL. Si une DEL grille, apportez votre véhicule chez votre concessionnaire
Toyota pour faire remplacer la lampe.
■ Accumulation de condensation du côté intérieur de la lentille
L’accumulation temporaire de condensation du côté intérieur de la lentille de
phare n’est pas le signe d’une anomalie.
Dans les cas suivants, contactez votre concessionnaire Toyota pour plus
d’informations :
●De grosses gouttes d’eau s’accumulent du côté intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.

RAV4_OM_OM42A41D_(D)
6457-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

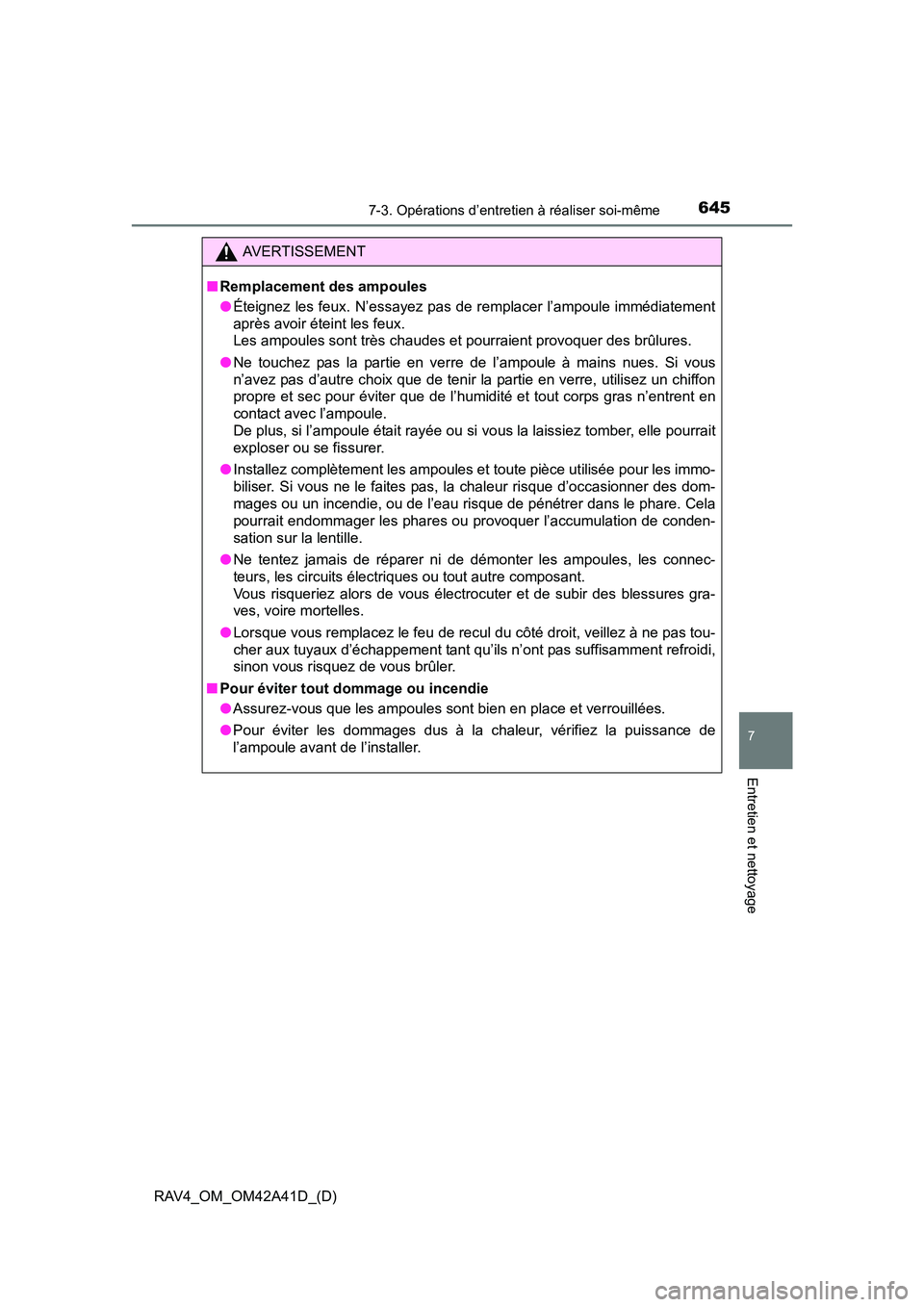

AVERTISSEMENT
■ Remplacement des ampoules
●Éteignez les feux. N’essayez pas de remplacer l’ampoule immédiatement
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient provoquer des brûlures.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. Si vous
n’avez pas d’autre choix que de tenir la partie en verre, utilisez un chiffon
propre et sec pour éviter que de l’humidité et tout corps gras n’entrent en
contact avec l’ampoule.
De plus, si l’ampoule était rayée ou si vous la laissiez tomber, elle pourrait
exploser ou se fissurer.
● Installez complètement les ampoules et toute pièce utilisée pour les immo-
biliser. Si vous ne le faites pas, la chaleur risque d’occasionner des dom-
mages ou un incendie, ou de l’eau risque de pénétrer dans le phare. Cela
pourrait endommager les phares ou provoquer l’accumulation de conden-
sation sur la lentille.
● Ne tentez jamais de réparer ni de démonter les ampoules, les connec-
teurs, les circuits électriques ou tout autre composant.
Vous risqueriez alors de vous électrocuter et de subir des blessures gra-
ves, voire mortelles.
● Lorsque vous remplacez le feu de recul du côté droit, veillez à ne pas tou-
cher aux tuyaux d’échappement tant qu’ils n’ont pas suffisamment refroidi,
sinon vous risquez de vous brûler.
■ Pour éviter tout dommage ou incendie
●Assurez-vous que les ampoules sont bien en place et verrouillées.
● Pour éviter les dommages dus à la chaleur, vérifiez la puissance de
l’ampoule avant de l’installer.

646
RAV4_OM_OM42A41D_(D)
7-3. Opérations d’entretien à réaliser soi-même

647
RAV4_OM_OM42A41D_(D)

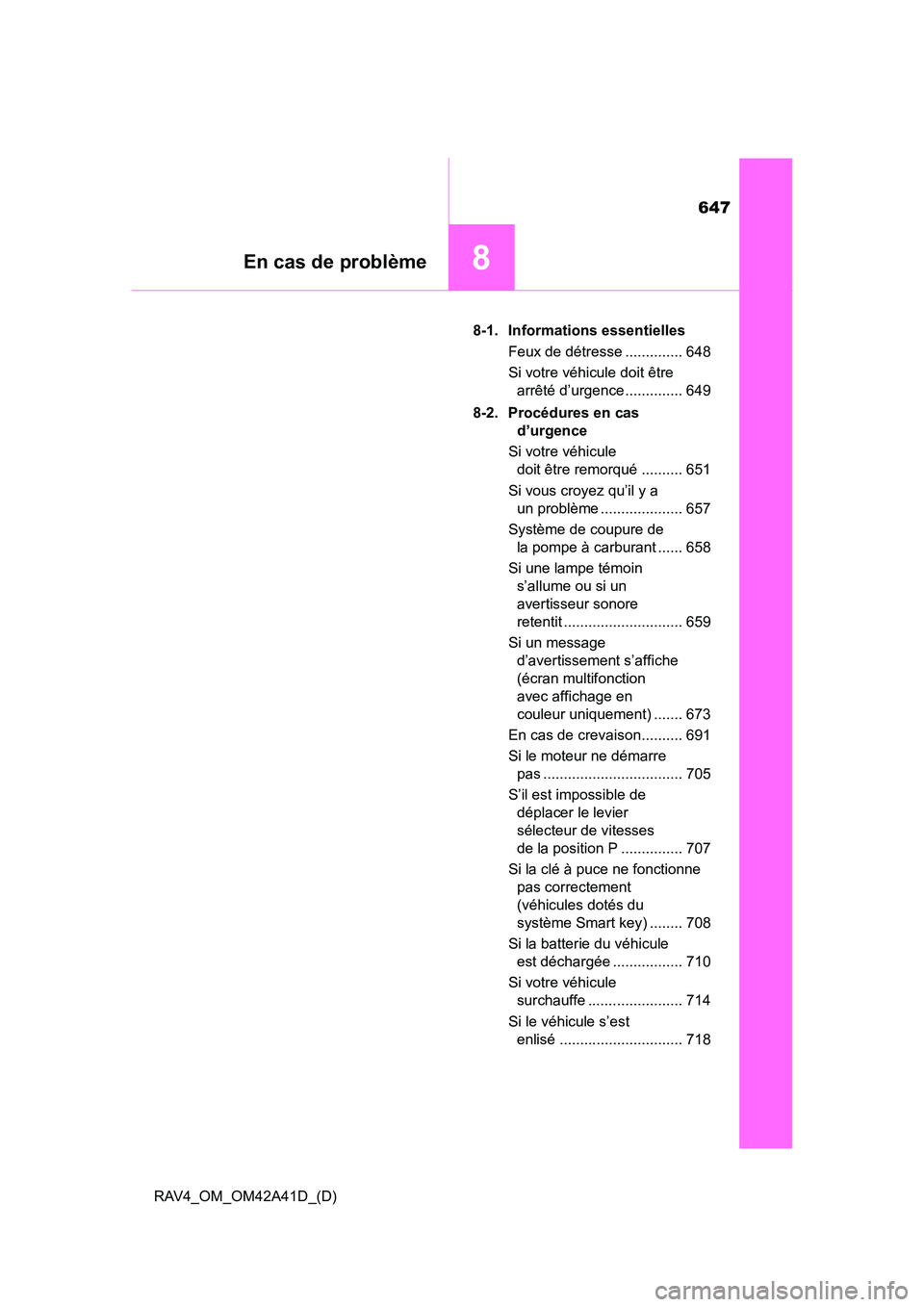

8En cas de problème
8-1. Informations essentiellesFeux de détresse .............. 648
Si votre véhicule doit être arrêté d’urgence .............. 649
8-2. Procédures en cas d’urgence
Si votre véhicule doit être remorqué .......... 651
Si vous croyez qu’il y a un problème .................... 657
Système de coupure de la pompe à carburant ...... 658
Si une lampe témoin s’allume ou si un
avertisseur sonore
retentit ............................. 659
Si un message d’avertissement s’affiche
(écran multifonction
avec affichage en
couleur uniquement) ....... 673
En cas de crevaison.......... 691
Si le moteur ne démarre pas .................................. 705
S’il est impossible de déplacer le levier
sélecteur de vitesses
de la position P ............... 707
Si la clé à puce ne fonctionne pas correctement
(véhicules dotés du
système Smart key) ........ 708
Si la batterie du véhicule est déchargée ................. 710
Si votre véhicule surchauffe ....................... 714
Si le véhicule s’est enlisé .............................. 718

648
RAV4_OM_OM42A41D_(D)
8-1. Informations essentielles

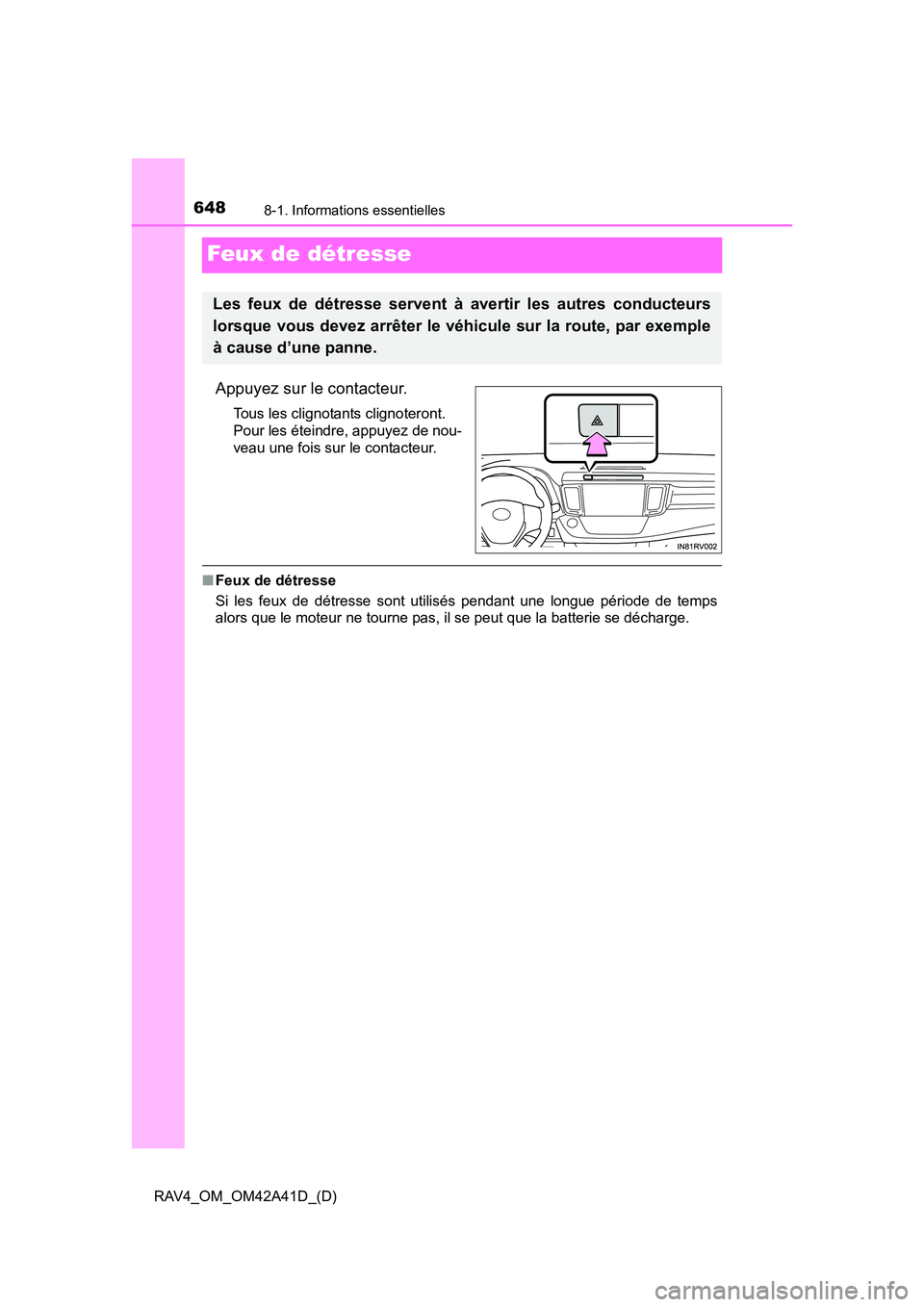

Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants clignoteront.
Pour les éteindre, appuyez de nou-
veau une fois sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période de temps
alors que le moteur ne tourne pas, il se peut que la batterie se décharge.
Les feux de détresse servent à avertir les autres conducteurs
lorsque vous devez arrêter le véhicule sur la route, par exemple
à cause d’une panne.

649
RAV4_OM_OM42A41D_(D)
8-1. Informations essentielles
8
En cas de problème

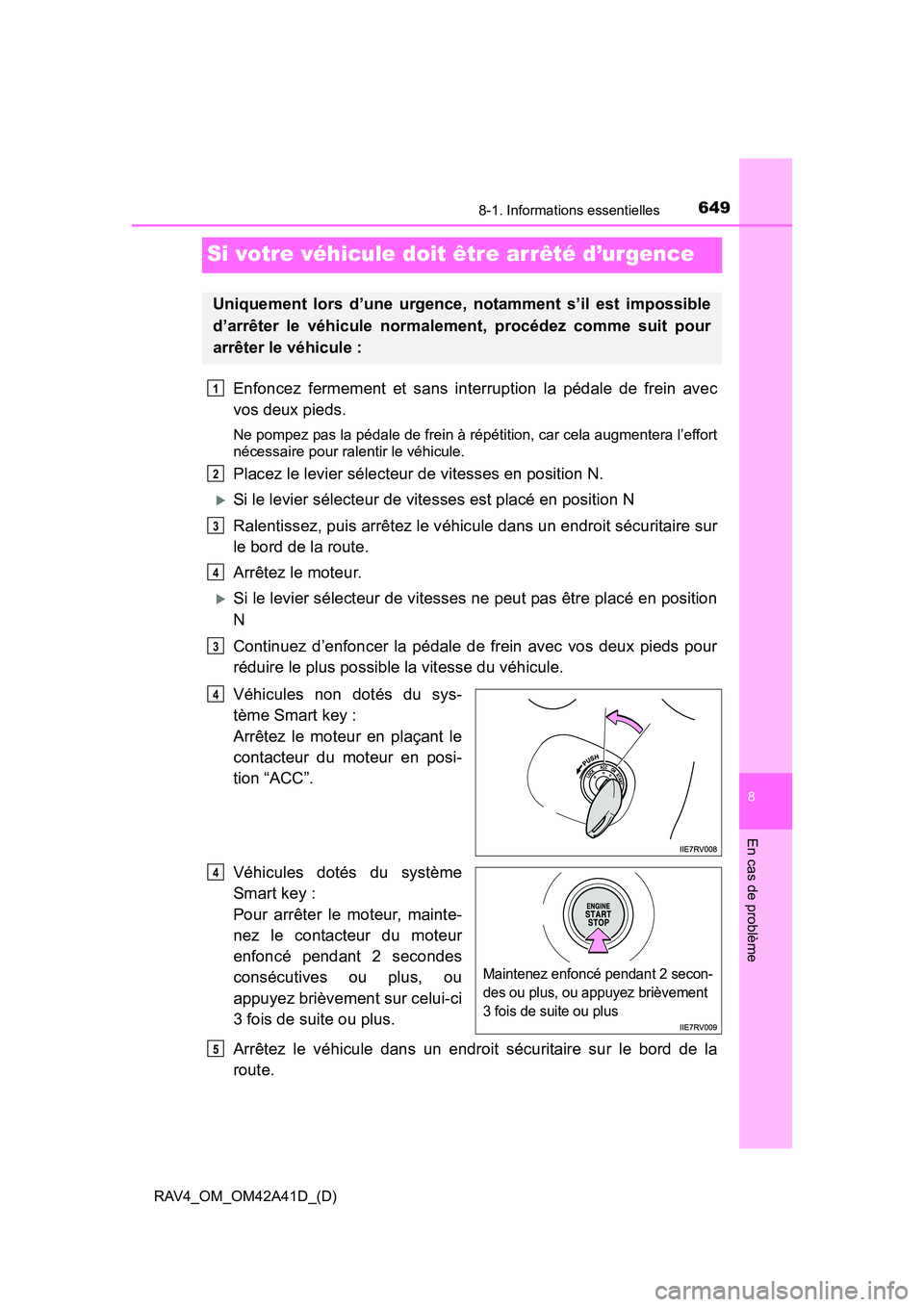

Si votre véhicule doit être arrêté d’urgence
Enfoncez fermement et sans interruption la pédale de frein avec
vos deux pieds.
Ne pompez pas la pédale de frein à répétition, car cela augmentera l’effort
nécessaire pour ralentir le véhicule.
Placez le levier sélecteur de vitesses en position N.
XSi le levier sélecteur de vitesses est placé en position N
Ralentissez, puis arrêtez le véhicule dans un endroit sécuritaire sur
le bord de la route.
Arrêtez le moteur.
XSi le levier sélecteur de vitesses ne peut pas être placé en position
N
Continuez d’enfoncer la pédale de frein avec vos deux pieds pour
réduire le plus possible la vitesse du véhicule.
Véhicules non dotés du sys-
tème Smart key :
Arrêtez le moteur en plaçant le
contacteur du moteur en posi-
tion “ACC”.
Véhicules dotés du système
Smart key :
Pour arrêter le moteur, mainte-
nez le contacteur du moteur
enfoncé pendant 2 secondes
consécutives ou plus, ou
appuyez brièvement sur celui-ci
3 fois de suite ou plus.
Arrêtez le véhicule dans un endroit sécuritaire sur le bord de la
route.
Uniquement lors d’une urgence, notamment s’il est impossible
d’arrêter le véhicule normalement, procédez comme suit pour
arrêter le véhicule :
1
2
3
4
3
4
Maintenez enfoncé pendant 2 secon-
des ou plus, ou appuyez brièvement
3 fois de suite ou plus
4
