Page 491 of 664

489
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

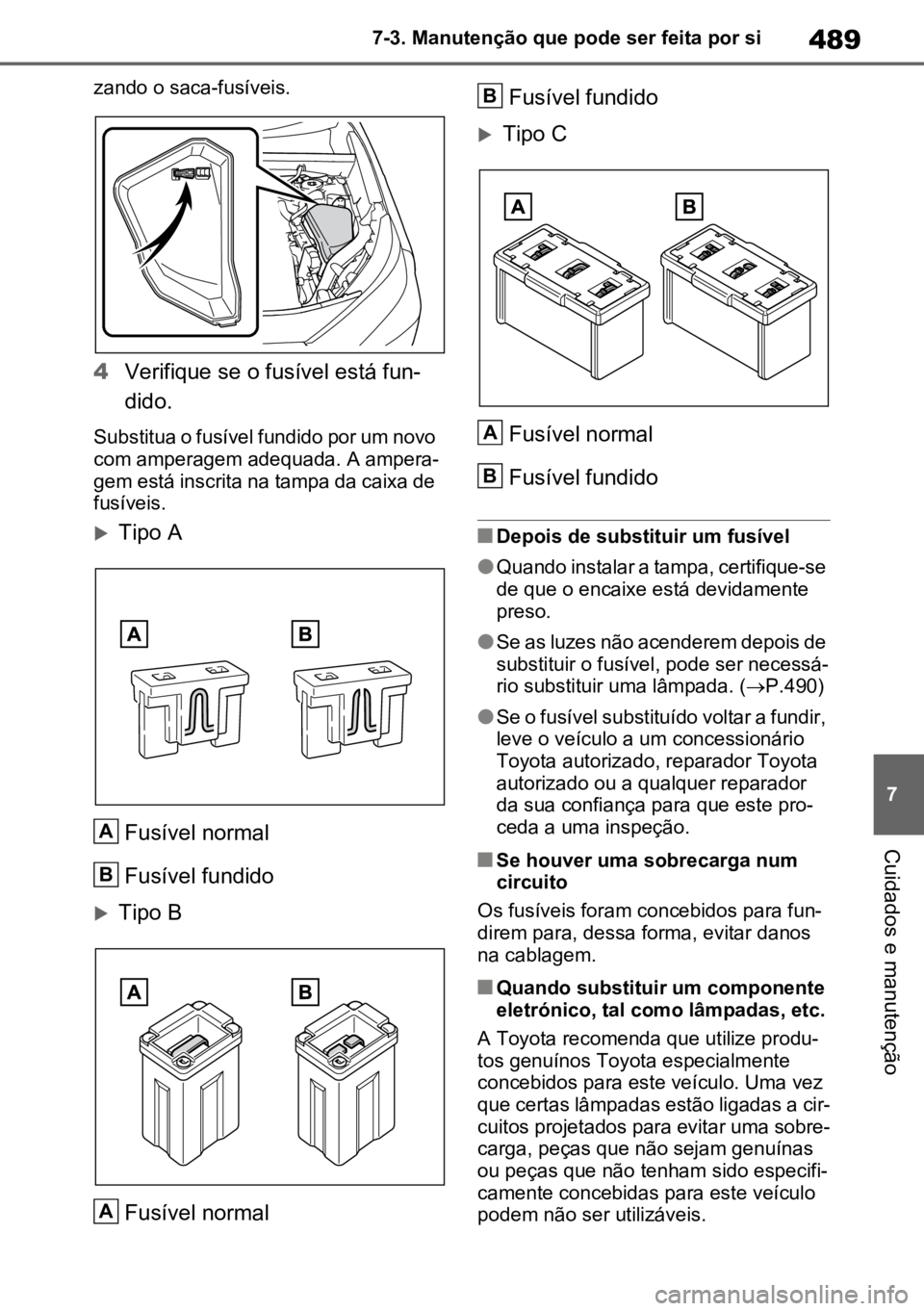

zando o saca-fusíveis.
4
Verifique se o fusível está fun -
dido.
Substitua o fusível fundido por um novo
com amperagem adequada. A ampera -
gem está inscrita na tampa da caixa de
fusíveis.
Tipo A
Fusível normal
Fusível fundido
Tipo B
Fusível normal Fusível fundido
Tipo C
Fusível normal
Fusível fundido
nDepois de substituir um fusível
lQuando instalar a tampa, certifique-se
de que o encaixe está devidamente
preso.
lSe as luzes não acenderem depois de
substituir o fusível, pode ser necessá-
rio substituir uma lâmpada. ( P.490)
lSe o fusível substituído voltar a fundir,
leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro -
ceda a uma inspeção.
nSe houver uma sobrecarga num
circuito
Os fusíveis foram concebidos para fun -
direm para, dessa forma, evitar danos
na cablagem.
nQuando substituir um componente
eletrónico, tal como lâmpadas, etc.
A Toyota recomenda que utilize produ -
tos genuínos Toyota especialmente
concebidos para este veículo. Uma vez
que certas lâmpadas estão ligadas a cir -
cuitos projetados para evitar uma sobre -
carga, peças que não sejam genuínas
ou peças que não tenham sido especifi -
camente concebidas para este veículo
podem não ser utilizáveis.
A
B
A
B
A
B
Page 492 of 664

4907-3. Manutenção que pode ser feita por si

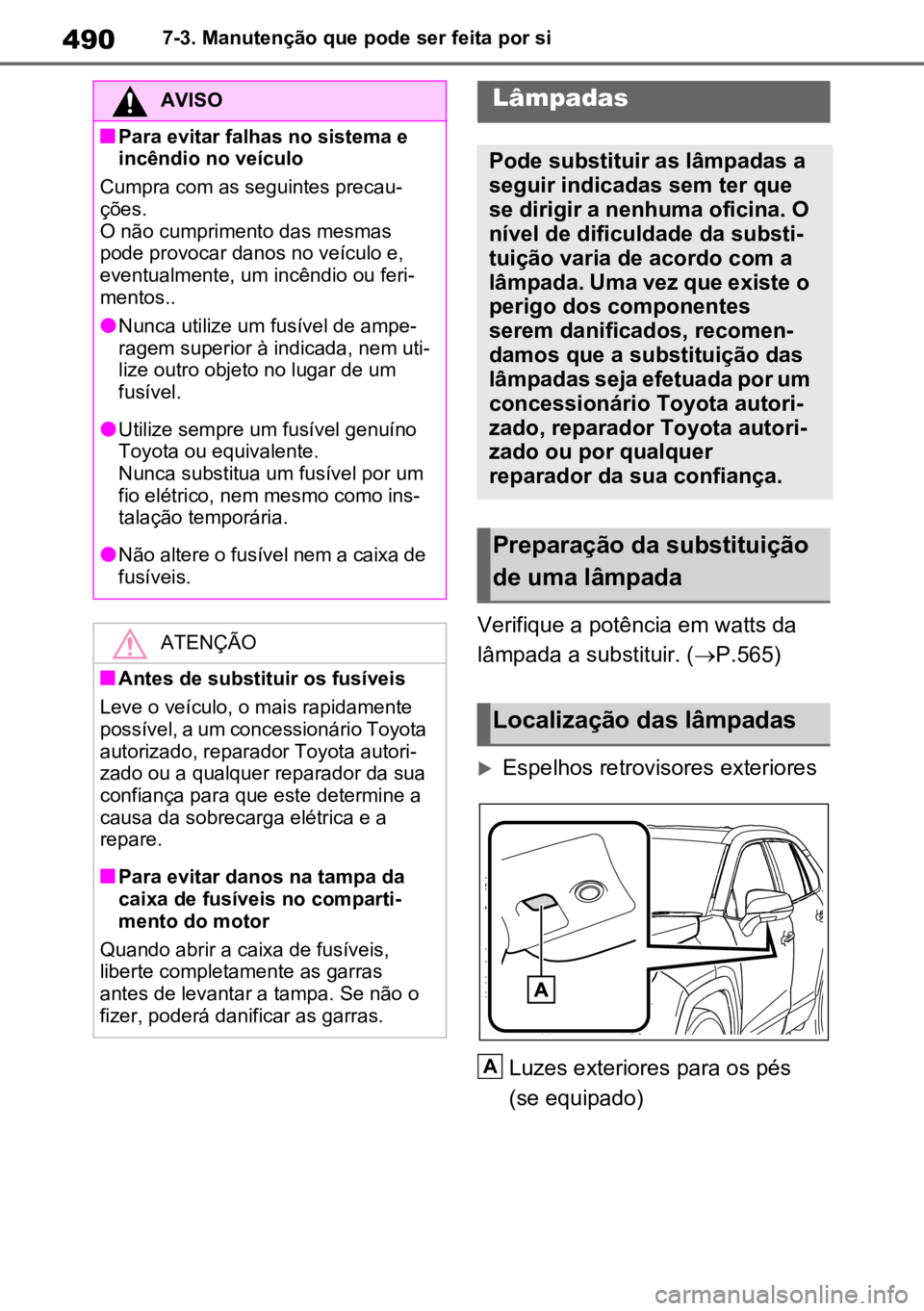

Verifique a potência em watts da
lâmpada a substituir. ( P.565)
Espelhos retrovisores exteriores
Luzes exteriores para os pés
(se equipado)
AVISO
nPara evitar falhas no sistema e
incêndio no veículo
Cumpra com as seguintes precau-
ções.
O não cumprimento das mesmas
pode provocar danos no veículo e,
eventualmente, um incêndio ou feri-
mentos..
lNunca utilize um fusível de ampe -
ragem superior à indicada, nem uti-
lize outro objeto no lugar de um
fusível.
lUtilize sempre um fusível genuíno
Toyota ou equivalente.
Nunca substitua um fusível por um
fio elétrico, nem mesmo como ins -
talação temporária.
lNão altere o fusível nem a caixa de
fusíveis.
ATENÇÃO
nAntes de substituir os fusíveis
Leve o veículo, o mais rapidamente
possível, a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da sua
confiança para que este determine a
causa da sobrecarga elétrica e a
repare.
nPara evitar danos na tampa da
caixa de fusíveis no comparti-
mento do motor
Quando abrir a caixa de fusíveis,
liberte completamente as garras
antes de levantar a tampa. Se não o
fizer, poderá danificar as garras.
Lâmpadas
Pode substituir as lâmpadas a
seguir indicadas sem ter que
se dirigir a nenhuma oficina. O
nível de dificuldade da substi -
tuição varia de acordo com a
lâmpada. Uma vez que existe o
perigo dos componentes
serem danificados, recomen -
damos que a substituição das
lâmpadas seja efetuada por um
concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou por qualquer
reparador da sua confiança.
Preparação da substituição
de uma lâmpada
Localização das lâmpadas
A
Page 493 of 664

491
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

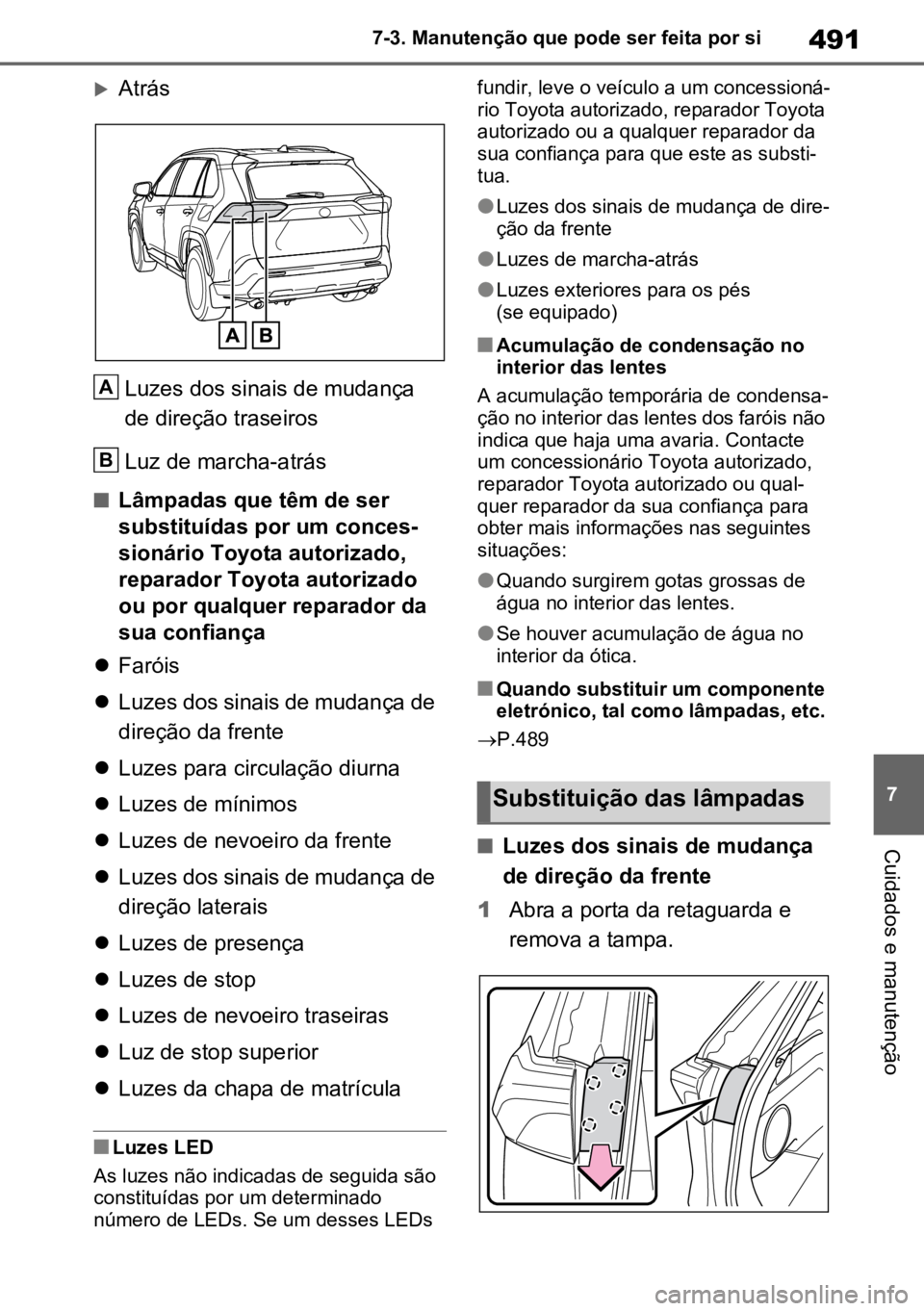

Atrás
Luzes dos sinais de mudança
de direção traseiros
Luz de marcha-atrás
nLâmpadas que têm de ser
substituídas por um conces -
sionário Toyota autorizado,
reparador Toyota autorizado
ou por qualquer reparador da
sua confiança
Faróis
Luzes dos sinais de mudança de
direção da frente
Luzes para circulação diurna
Luzes de mínimos
Luzes de nevoeiro da frente
Luzes dos sinais de mudança de
direção laterais
Luzes de presença
Luzes de stop
Luzes de nevoeiro traseiras
Luz de stop superior
Luzes da chapa de matrícula
nLuzes LED
As luzes não indicadas de seguida são
constituídas por um determinado
número de LEDs. Se um desses LEDs fundir, leve o veículo a um concessioná
-
rio Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este as substi -
tua.
lLuzes dos sinais de mudança de dire -
ção da frente
lLuzes de marcha-atrás
lLuzes exteriores para os pés
(se equipado)
nAcumulação de condensação no
interior das lentes
A acumulação temporária de condensa -
ção no interior das lentes dos faróis não
indica que haja uma avaria. Contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual -
quer reparador da sua confiança para
obter mais informações nas seguintes
situações:
lQuando surgirem gotas grossas de
água no interior das lentes.
lSe houver acumulação de água no
interior da ótica.
nQuando substituir um componente
eletrónico, tal como lâmpadas, etc.
P.489
nLuzes dos sinais de mudança
de direção da frente
1 Abra a porta da retaguarda e
remova a tampa.
A
B
Substituição das lâmpadas
Page 494 of 664

4927-3. Manutenção que pode ser feita por si

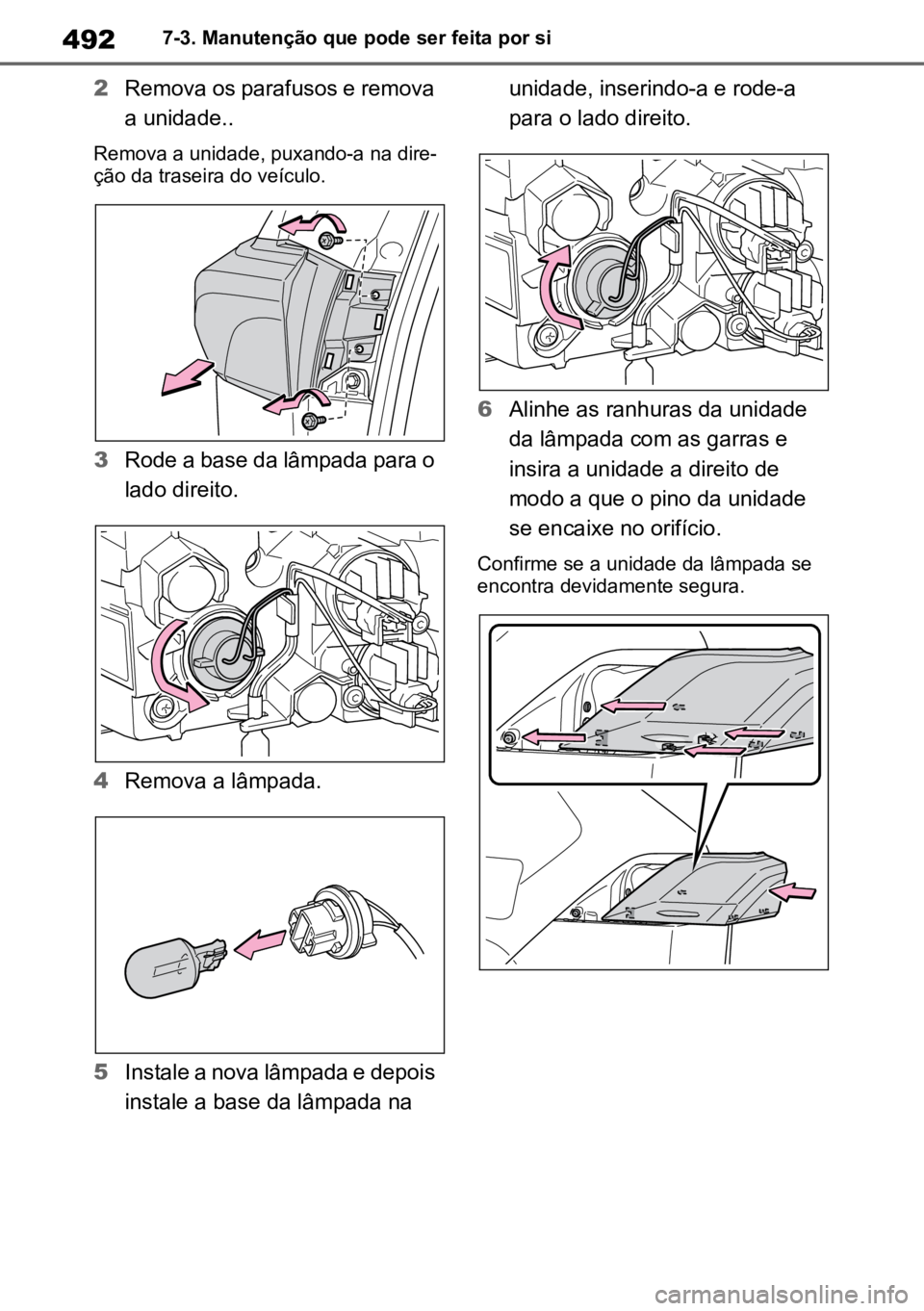

2Remova os parafusos e remova
a unidade..
Remova a unidade, puxando-a na dire -
ção da traseira do veículo.
3 Rode a base da lâmpada para o
lado direito.
4 Remova a lâmpada.
5 Instale a nova lâmpada e depois
instale a base da lâmpada na unidade, inserindo-a e rode-a
para o lado direito.
6 Alinhe as ranhuras da unidade
da lâmpada com as garras e
insira a unidade a direito de
modo a que o pino da unidade
se encaixe no orifício.
Confirme se a unidade da lâmpada se
encontra devidamente segura.
Page 495 of 664

493
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

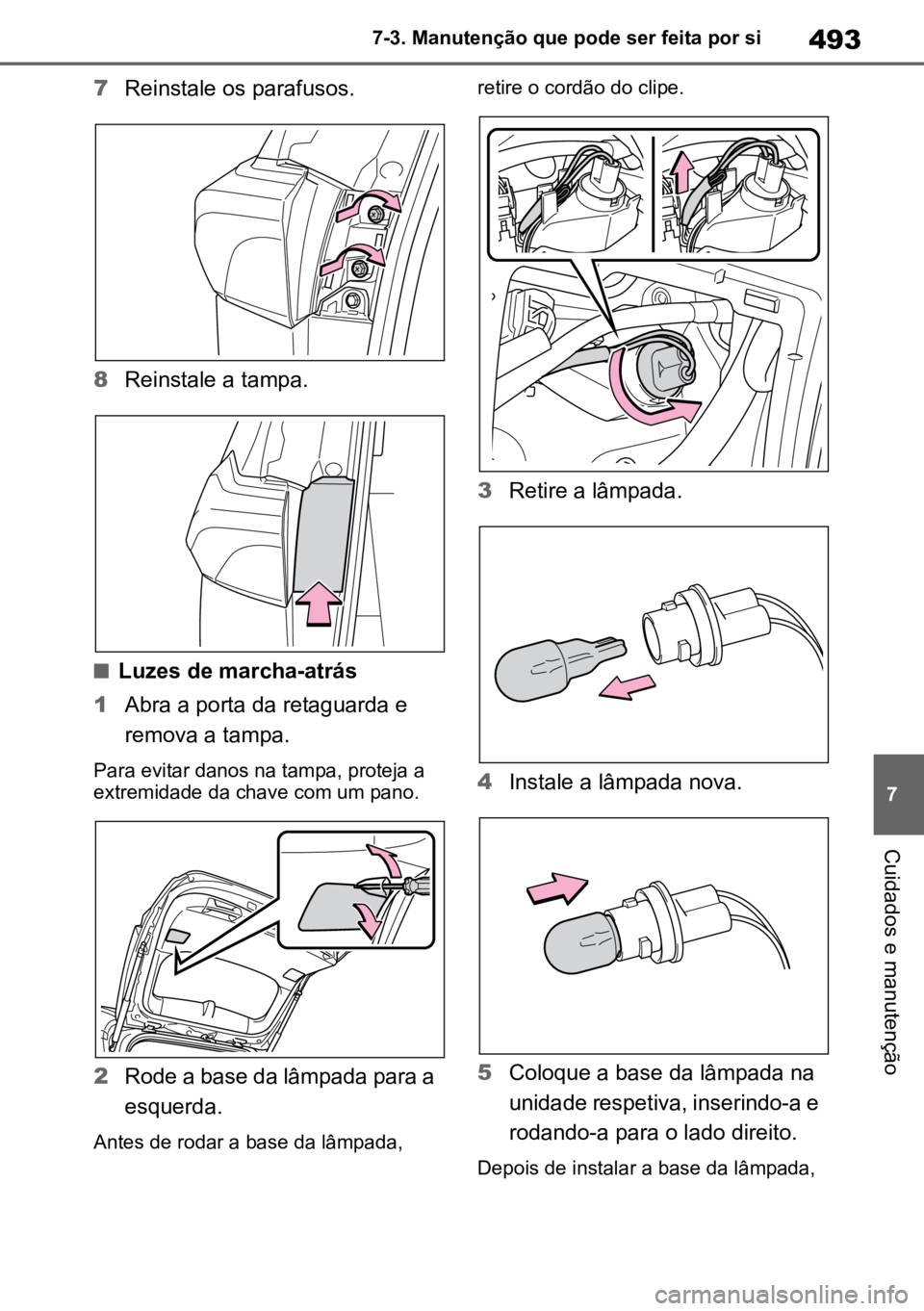

7
Reinstale os parafusos.
8 Reinstale a tampa.
nLuzes de marcha-atrás
1 Abra a porta da retaguarda e
remova a tampa.
Para evitar danos na tampa, proteja a
extremidade da chave com um pano.
2 Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada, retire o cordão do clipe.
3
Retire a lâmpada.
4 Instale a lâmpada nova.
5 Coloque a base da lâmpada na
unidade respetiva, inserindo-a e
rodando-a para o lado direito.
Depois de instalar a base da lâmpada,
Page 496 of 664

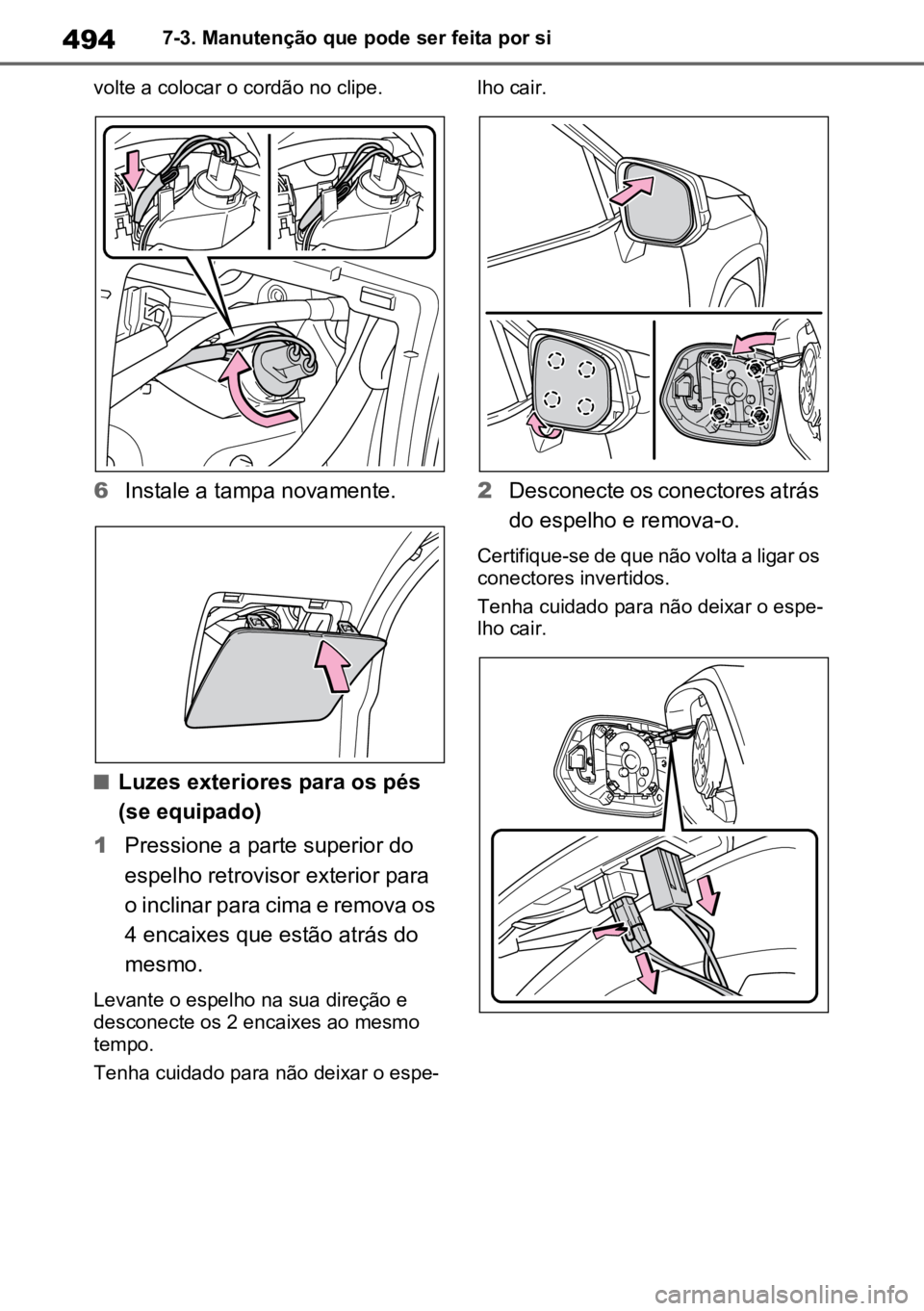

4947-3. Manutenção que pode ser feita por si
volte a colocar o cordão no clipe.
6 Instale a tampa novamente.
nLuzes exteriores para os pés
(se equipado)
1 Pressione a parte superior do
espelho retrovisor exterior para
o inclinar para cima e remova os
4 encaixes que estão atrás do
mesmo.
Levante o espelho na sua direção e
desconecte os 2 encaixes ao mesmo
tempo.
Tenha cuidado para não deixar o espe -lho cair.
2
Desconecte os conectores atrás
do espelho e remova-o.
Certifique-se de que não volta a ligar os
conectores invertidos.
Tenha cuidado para não deixar o espe -
lho cair.
Page 497 of 664

495
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

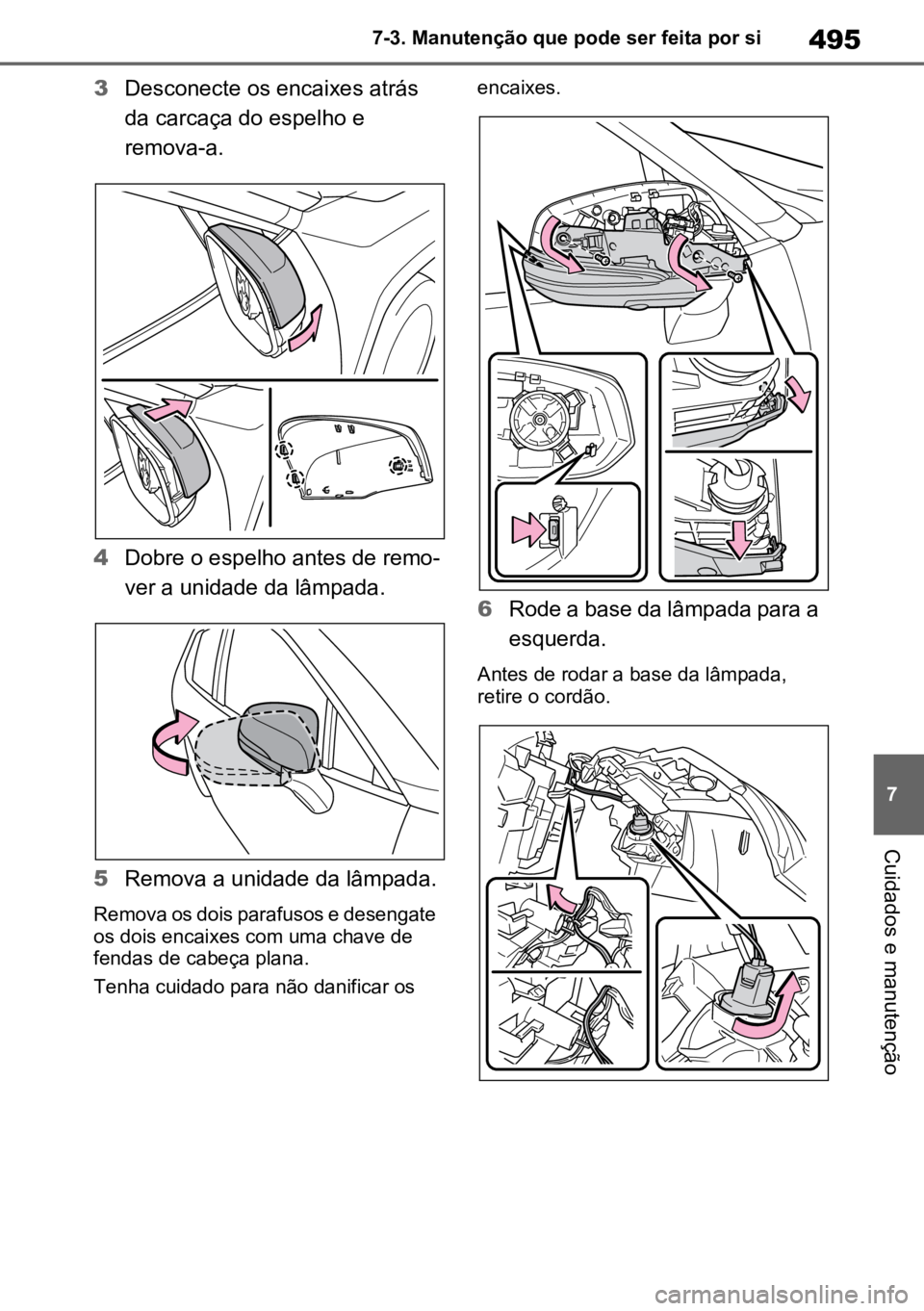

3
Desconecte os encaixes atrás
da carcaça do espelho e
remova-a.
4 Dobre o espelho antes de remo -
ver a unidade da lâmpada.
5 Remova a unidade da lâmpada.
Remova os dois parafusos e desengate
os dois encaixes com uma chave de
fendas de cabeça plana.
Tenha cuidado para não danificar os encaixes.
6
Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada,
retire o cordão.
Page 498 of 664

4967-3. Manutenção que pode ser feita por si

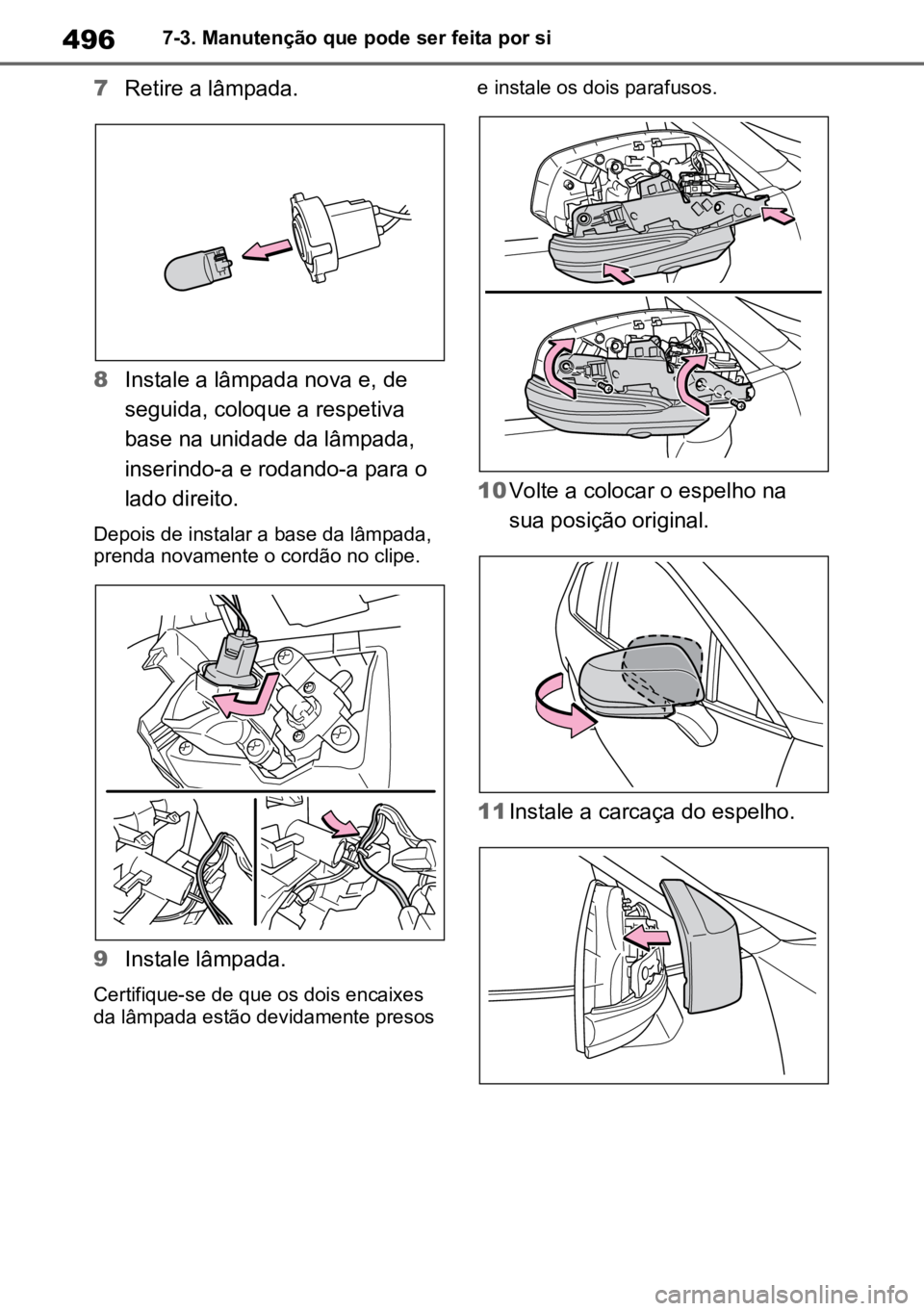

7Retire a lâmpada.
8 Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâmpada,
inserindo-a e rodando-a para o
lado direito.
Depois de instalar a base da lâmpada,
prenda novamente o cordão no clipe.
9 Instale lâmpada.
Certifique-se de que os dois encaixes
da lâmpada estão devidamente presos e instale os dois parafusos.
10
Volte a colocar o espelho na
sua posição original.
11 Instale a carcaça do espelho.
Page 499 of 664

497
7
7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

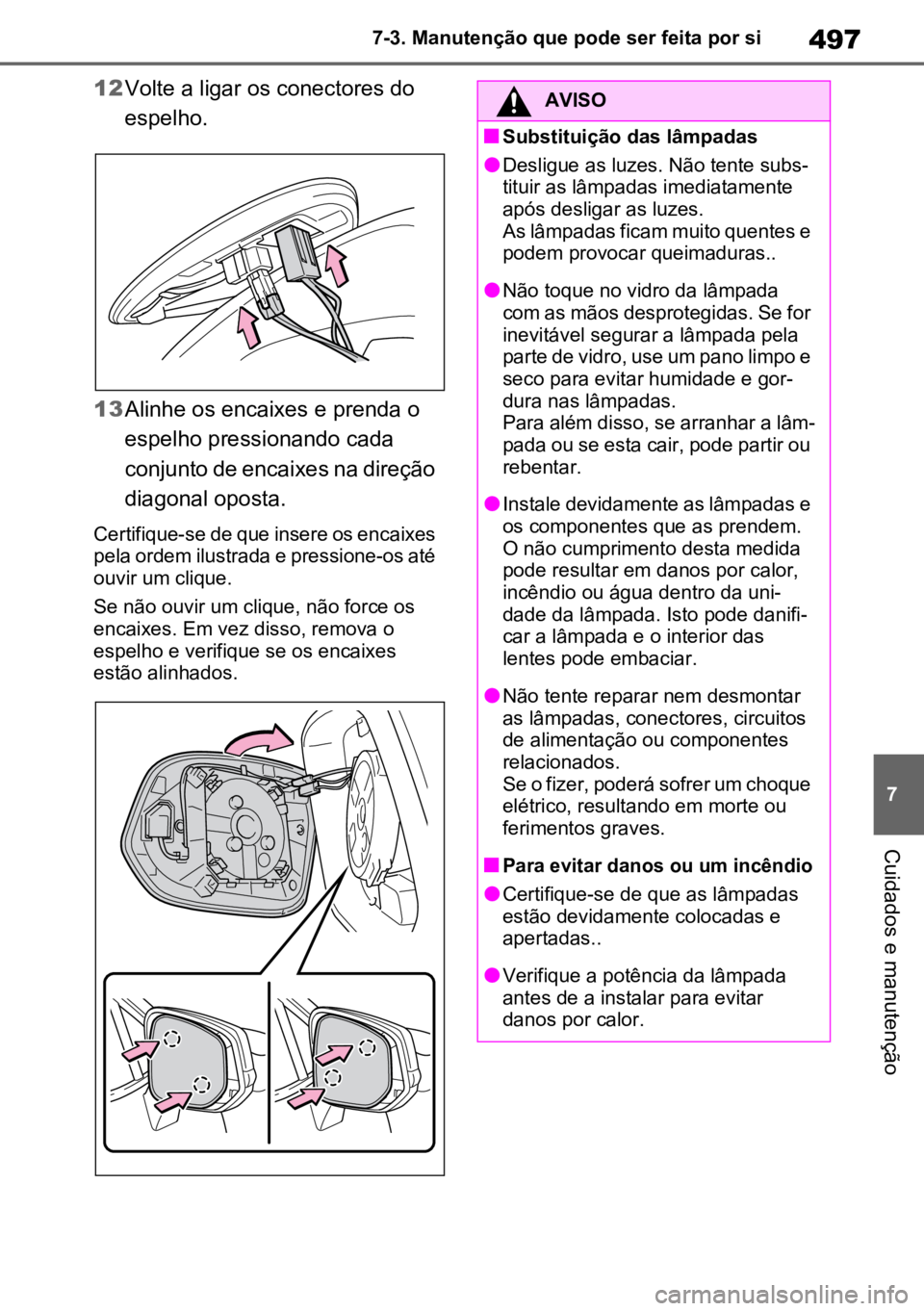

12
Volte a ligar os conectores do
espelho.
13 Alinhe os encaixes e prenda o
espelho pressionando cada
conjunto de encaixes na direção
diagonal oposta.
Certifique-se de que insere os encaixes
pela ordem ilustrada e pressione-os até
ouvir um clique.
Se não ouvir um clique, não force os
encaixes. Em vez disso, remova o
espelho e verifique se os encaixes
estão alinhados.
AVISO
nSubstituição das lâmpadas
lDesligue as luzes. Não tente subs -
tituir as lâmpadas imediatamente
após desligar as luzes.
As lâmpadas ficam muito quentes e
podem provocar queimaduras..
lNão toque no vidro da lâmpada
com as mãos desprotegidas. Se for
inevitável segurar a lâmpada pela
parte de vidro, use um pano limpo e
seco para evitar humidade e gor -
dura nas lâmpadas.
Para além disso, se arranhar a lâm -
pada ou se esta cair, pode partir ou
rebentar.
lInstale devidamente as lâmpadas e
os componentes que as prendem.
O não cumprimento desta medida
pode resultar em danos por calor,
incêndio ou água dentro da uni -
dade da lâmpada. Isto pode danifi -
car a lâmpada e o interior das
lentes pode embaciar.
lNão tente reparar nem desmontar
as lâmpadas, conectores, circuitos
de alimentação ou componentes
relacionados.
Se o fizer, poderá sofrer um choque
elétrico, resultando em morte ou
ferimentos graves.
n
Para evitar danos ou um incêndio
lCertifique-se de que as lâmpadas
estão devidamente colocadas e
apertadas..
lVerifique a potência da lâmpada
antes de a instalar para evitar
danos por calor.
Page 500 of 664
